YAMAHA EX SPORT 2022 Manuale de Empleo (in Spanish)

Funcionamiento de equipos
44
El soporte del extintor es extraible.
1Soporte del extintor
1
UF3Y75S0.book Page 44 Monday, July 19, 2021 11:43 AM

Requisitos de utilización y manipulación
45
SJU31823

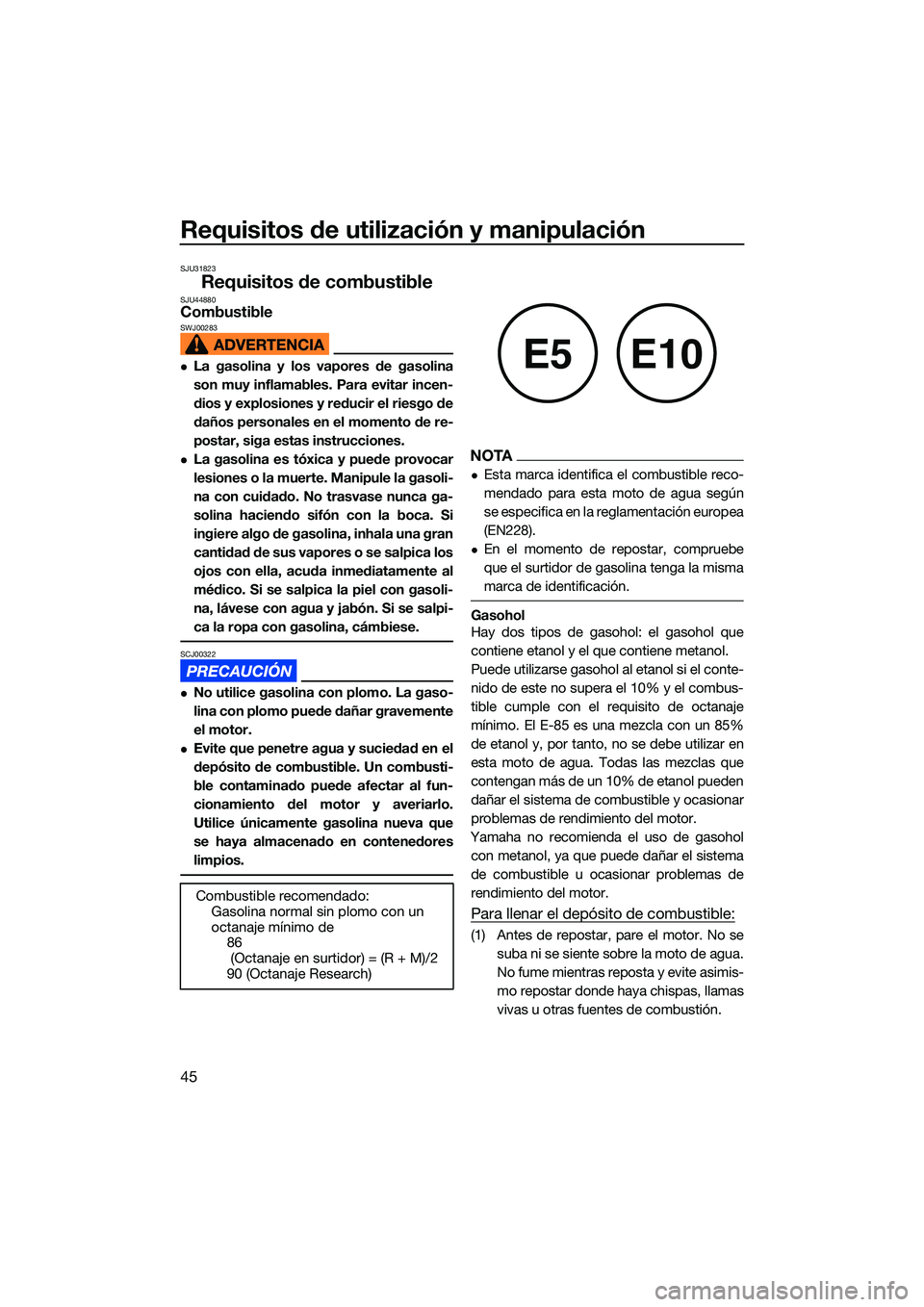

Requisitos de combustibleSJU44880CombustibleSWJ00283
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales en el momento de re-
postar, siga estas instrucciones.
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. Si
ingiere algo de gasolina, inhala una gran
cantidad de sus vapores o se salpica los
ojos con ella, acuda inmediatamente al
médico. Si se salpica la piel con gasoli-
na, lávese con agua y jabón. Si se salpi-
ca la ropa con gasolina, cámbiese.
SCJ00322
No utilice gasolina con plomo. La gaso-
lina con plomo puede dañar gravemente
el motor.
Evite que penetre agua y suciedad en el
depósito de combustible. Un combusti-
ble contaminado puede afectar al fun-
cionamiento del motor y averiarlo.
Utilice únicamente gasolina nueva que
se haya almacenado en contenedores
limpios.
NOTA
Esta marca identifica el combustible reco-
mendado para esta moto de agua según
se especifica en la reglamentación europea
(EN228).
En el momento de repostar, compruebe
que el surtidor de gasolina tenga la misma
marca de identificación.
Gasohol
Hay dos tipos de gasohol: el gasohol que
contiene etanol y el que contiene metanol.
Puede utilizarse gasohol al etanol si el conte-
nido de este no supera el 10% y el combus-
tible cumple con el requisito de octanaje
mínimo. El E-85 es una mezcla con un 85%
de etanol y, por tanto, no se debe utilizar en
esta moto de agua. Todas las mezclas que
contengan más de un 10% de etanol pueden
dañar el sistema de combustible y ocasionar
problemas de rendimiento del motor.
Yamaha no recomienda el uso de gasohol con metanol, ya que puede dañar el sistema
de combustible u ocasionar problemas de
rendimiento del motor.
Para llenar el depósito de combustible:
(1) Antes de repostar, pare el motor. No se suba ni se siente sobre la moto de agua.
No fume mientras reposta y evite asimis-
mo repostar donde haya chispas, llamas
vivas u otras fuentes de combustión.
Combustible recomendado:
Gasolina normal sin plomo con un
octanaje mínimo de86
(Octanaje en surtidor) = (R + M)/2
90 (Octanaje Research)
E5E10
UF3Y75S0.book Page 45 Monday, July 19, 2021 11:43 AM

Requisitos de utilización y manipulación
46

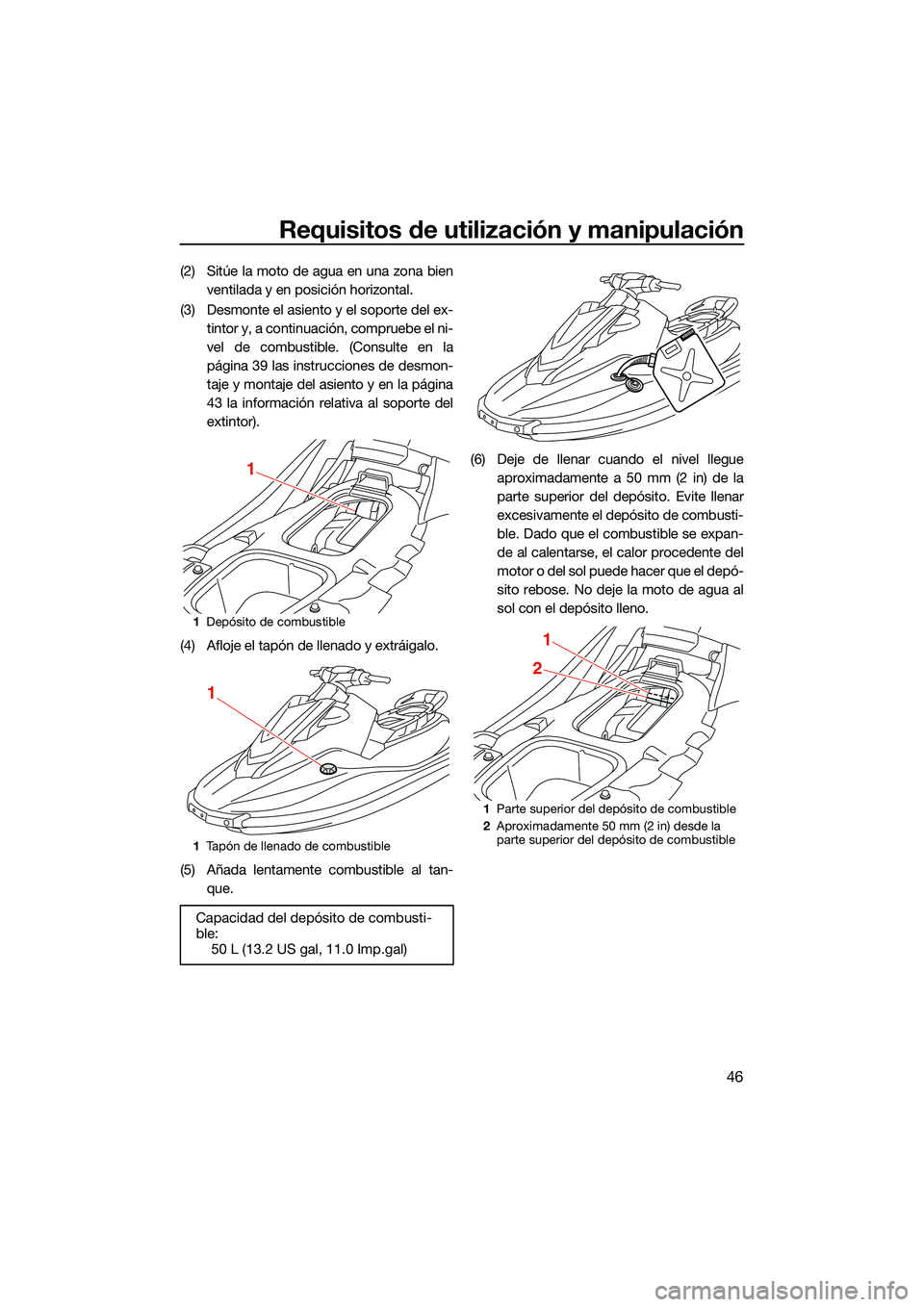

(2) Sitúe la moto de agua en una zona bienventilada y en posición horizontal.
(3) Desmonte el asiento y el soporte del ex- tintor y, a continuación, compruebe el ni-
vel de combustible. (Consulte en la
página 39 las instrucciones de desmon-
taje y montaje del asiento y en la página
43 la información relativa al soporte del
extintor).
(4) Afloje el tapón de llenado y extráigalo.
(5) Añada lentamente combustible al tan- que. (6) Deje de llenar cuando el nivel llegue
aproximadamente a 50 mm (2 in) de la
parte superior del depósito. Evite llenar
excesivamente el depósito de combusti-
ble. Dado que el combustible se expan-
de al calentarse, el calor procedente del
motor o del sol puede hacer que el depó-
sito rebose. No deje la moto de agua al
sol con el depósito lleno.
1Depósito de combustible
1 Tapón de llenado de combustible
Capacidad del depósito de combusti-
ble:
50 L (13.2 US gal, 11.0 Imp.gal)
1
1
1Parte superior del depósito de combustible
2 Aproximadamente 50 mm (2 in) desde la
parte superior del depósito de combustible
21
UF3Y75S0.book Page 46 Monday, July 19, 2021 11:43 AM

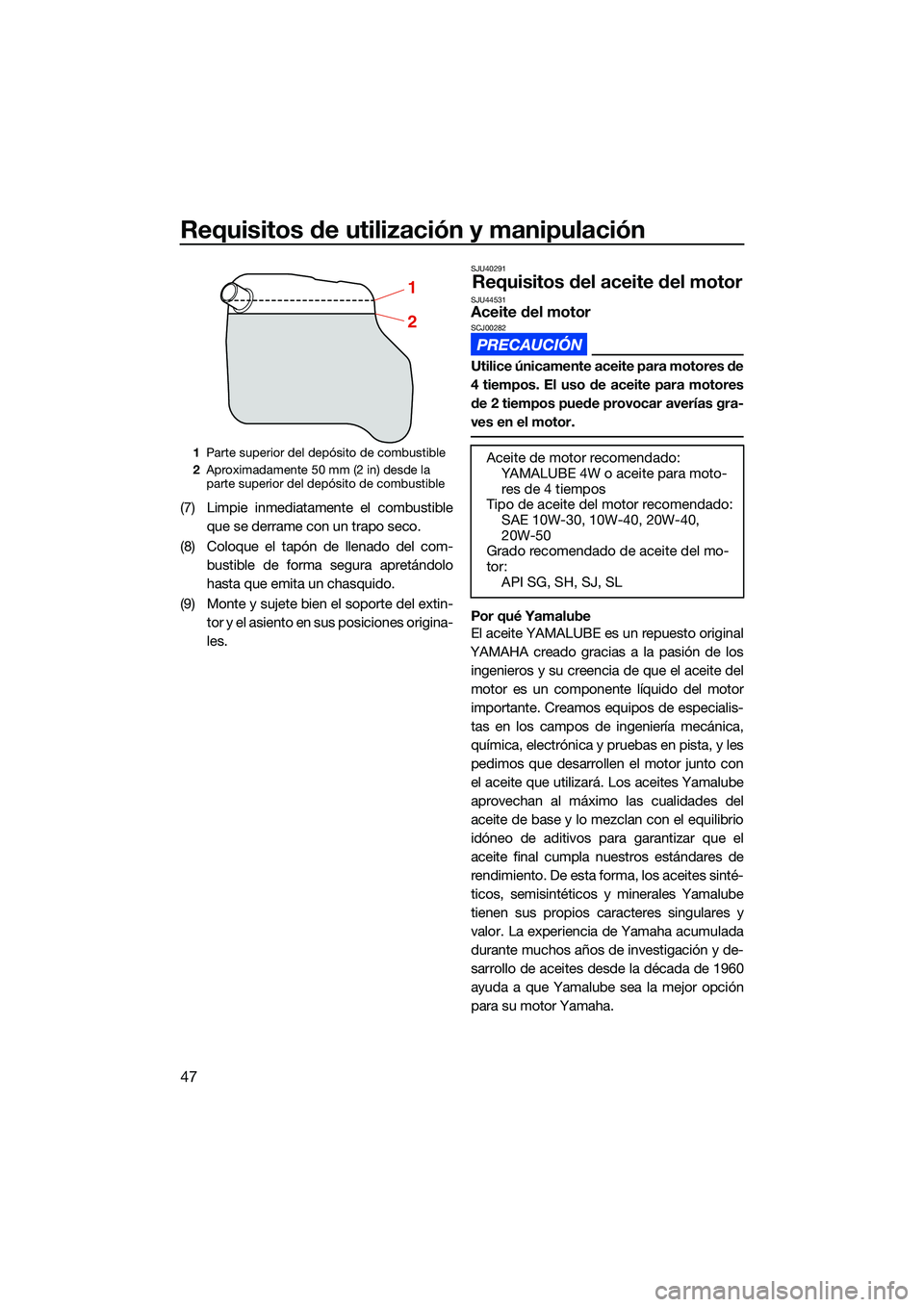

Requisitos de utilización y manipulación
47
(7) Limpie inmediatamente el combustibleque se derrame con un trapo seco.
(8) Coloque el tapón de llenado del com- bustible de forma segura apretándolo
hasta que emita un chasquido.
(9) Monte y sujete bien el soporte del extin- tor y el asiento en sus posiciones origina-
les.
SJU40291
Requisitos del aceite del motorSJU44531Aceite del motorSCJ00282
Utilice únicamente aceite para motores de
4 tiempos. El uso de aceite para motores
de 2 tiempos puede provocar averías gra-
ves en el motor.
Por qué Yamalube
El aceite YAMALUBE es un repuesto original
YAMAHA creado gracias a la pasión de los ingenieros y su creencia de que el aceite del
motor es un componente líquido del motor
importante. Creamos equipos de especialis-
tas en los campos de ingeniería mecánica,
química, electrónica y pruebas en pista, y les
pedimos que desarrollen el motor junto con
el aceite que utilizará. Los aceites Yamalube
aprovechan al máximo las cualidades del
aceite de base y lo mezclan con el equilibrio
idóneo de aditivos para garantizar que el
aceite final cumpla nuestros estándares de
rendimiento. De esta forma, los aceites sinté-
ticos, semisintéticos y minerales Yamalube
tienen sus propios caracteres singulares y
valor. La experiencia de Yamaha acumulada
durante muchos años de investigación y de-
sarrollo de aceites desde la década de 1960
ayuda a que Yamalube sea la mejor opción
para su motor Yamaha.
1 Parte superior del depósito de combustible
2 Aproximadamente 50 mm (2 in) desde la
parte superior del depósito de combustible
1
2
Aceite de motor recomendado:
YAMALUBE 4W o aceite para moto-
res de 4 tiempos
Tipo de aceite del motor recomendado: SAE 10W-30, 10W-40, 20W-40,
20W-50
Grado recomendado de aceite del mo-
tor:
API SG, SH, SJ, SL
UF3Y75S0.book Page 47 Monday, July 19, 2021 11:43 AM

Requisitos de utilización y manipulación
48

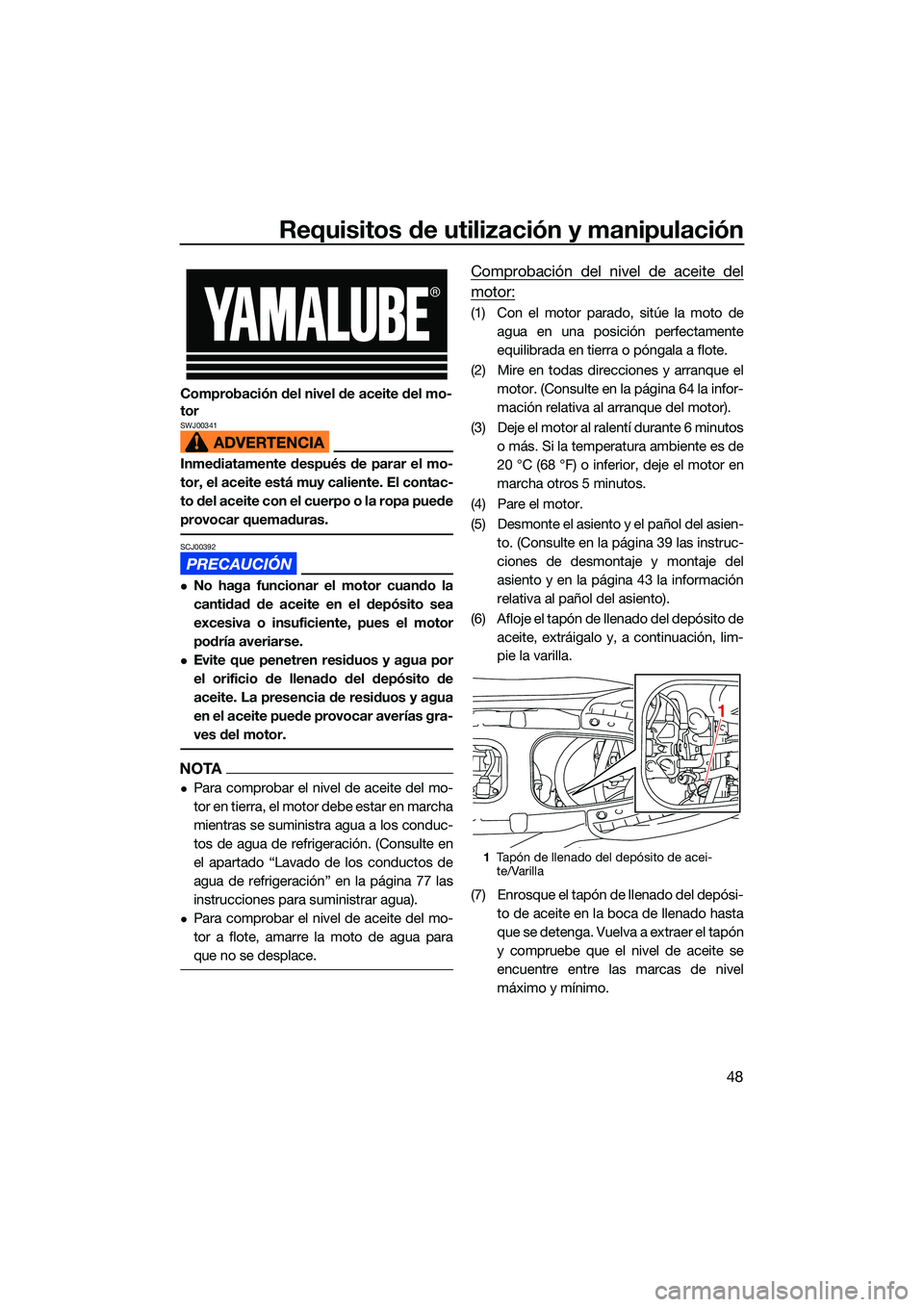

Comprobación del nivel de aceite del mo-
tor
SWJ00341
Inmediatamente después de parar el mo-
tor, el aceite está muy caliente. El contac-
to del aceite con el cuerpo o la ropa puede
provocar quemaduras.
SCJ00392
No haga funcionar el motor cuando la
cantidad de aceite en el depósito sea
excesiva o insuficiente, pues el motor
podría averiarse.
Evite que penetren residuos y agua por
el orificio de llenado del depósito de
aceite. La presencia de residuos y agua
en el aceite puede provocar averías gra-
ves del motor.
NOTA
Para comprobar el nivel de aceite del mo-
tor en tierra, el motor debe estar en marcha
mientras se suministra agua a los conduc-
tos de agua de refrigeración. (Consulte en
el apartado “Lavado de los conductos de
agua de refrigeración” en la página 77 las
instrucciones para suministrar agua).
Para comprobar el nivel de aceite del mo-
tor a flote, amarre la moto de agua para
que no se desplace.
Comprobación del nivel de aceite del
motor:
(1) Con el motor parado, sitúe la moto deagua en una posición perfectamente
equilibrada en tierra o póngala a flote.
(2) Mire en todas direcciones y arranque el motor. (Consulte en la página 64 la infor-
mación relativa al arranque del motor).
(3) Deje el motor al ralentí durante 6 minutos o más. Si la temperatura ambiente es de
20 °C (68 °F) o inferior, deje el motor en
marcha otros 5 minutos.
(4) Pare el motor.
(5) Desmonte el asiento y el pañol del asien- to. (Consulte en la página 39 las instruc-
ciones de desmontaje y montaje del
asiento y en la página 43 la información
relativa al pañol del asiento).
(6) Afloje el tapón de llenado del depósito de aceite, extráigalo y, a continuación, lim-
pie la varilla.
(7) Enrosque el tapón de llenado del depósi- to de aceite en la boca de llenado hasta
que se detenga. Vuelva a extraer el tapón
y compruebe que el nivel de aceite se
encuentre entre las marcas de nivel
máximo y mínimo.
1Tapón de llenado del depósito de acei-
te/Varilla
1
UF3Y75S0.book Page 48 Monday, July 19, 2021 11:43 AM

Requisitos de utilización y manipulación
49

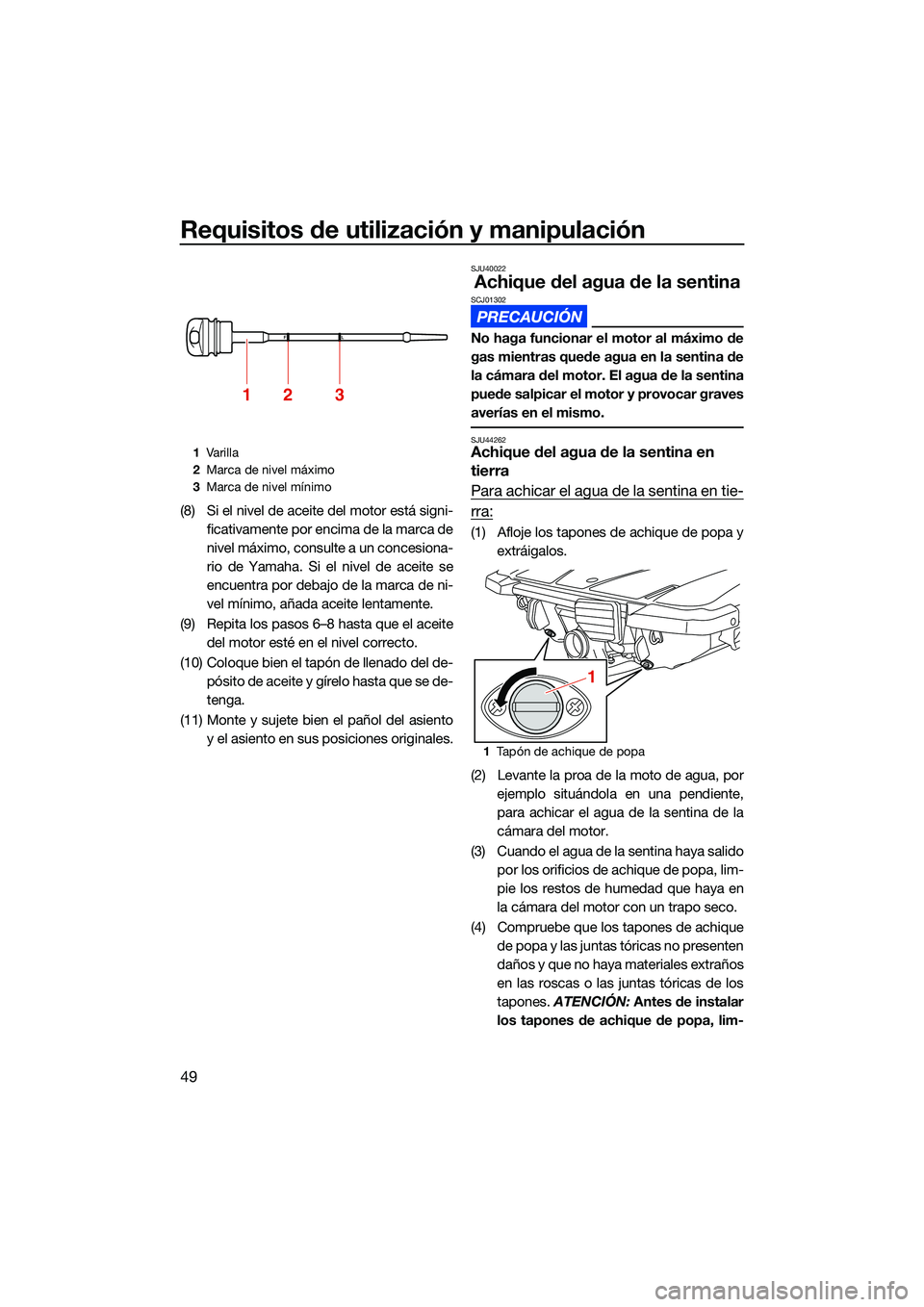

(8) Si el nivel de aceite del motor está signi-ficativamente por encima de la marca de
nivel máximo, consulte a un concesiona-
rio de Yamaha. Si el nivel de aceite se
encuentra por debajo de la marca de ni-
vel mínimo, añada aceite lentamente.
(9) Repita los pasos 6–8 hasta que el aceite del motor esté en el nivel correcto.
(10) Coloque bien el tapón de llenado del de- pósito de aceite y gírelo hasta que se de-
tenga.
(11) Monte y sujete bien el pañol del asiento y el asiento en sus posiciones originales.
SJU40022
Achique del agua de la sentinaSCJ01302
No haga funcionar el motor al máximo de
gas mientras quede agua en la sentina de
la cámara del motor. El agua de la sentina
puede salpicar el motor y provocar graves
averías en el mismo.
SJU44262Achique del agua de la sentina en
tierra
Para achicar el agua de la sentina en tie-
rra:
(1) Afloje los tapones de achique de popa yextráigalos.
(2) Levante la proa de la moto de agua, por ejemplo situándola en una pendiente,
para achicar el agua de la sentina de la
cámara del motor.
(3) Cuando el agua de la sentina haya salido por los orificios de achique de popa, lim-
pie los restos de humedad que haya en
la cámara del motor con un trapo seco.
(4) Compruebe que los tapones de achique de popa y las juntas tóricas no presenten
daños y que no haya materiales extraños
en las roscas o las juntas tóricas de los
tapones. ATENCIÓN: Antes de instalar
los tapones de achique de popa, lim-
1 Varilla
2 Marca de nivel máximo
3 Marca de nivel mínimo
213
1Tapón de achique de popa
1
UF3Y75S0.book Page 49 Monday, July 19, 2021 11:43 AM

Requisitos de utilización y manipulación
50

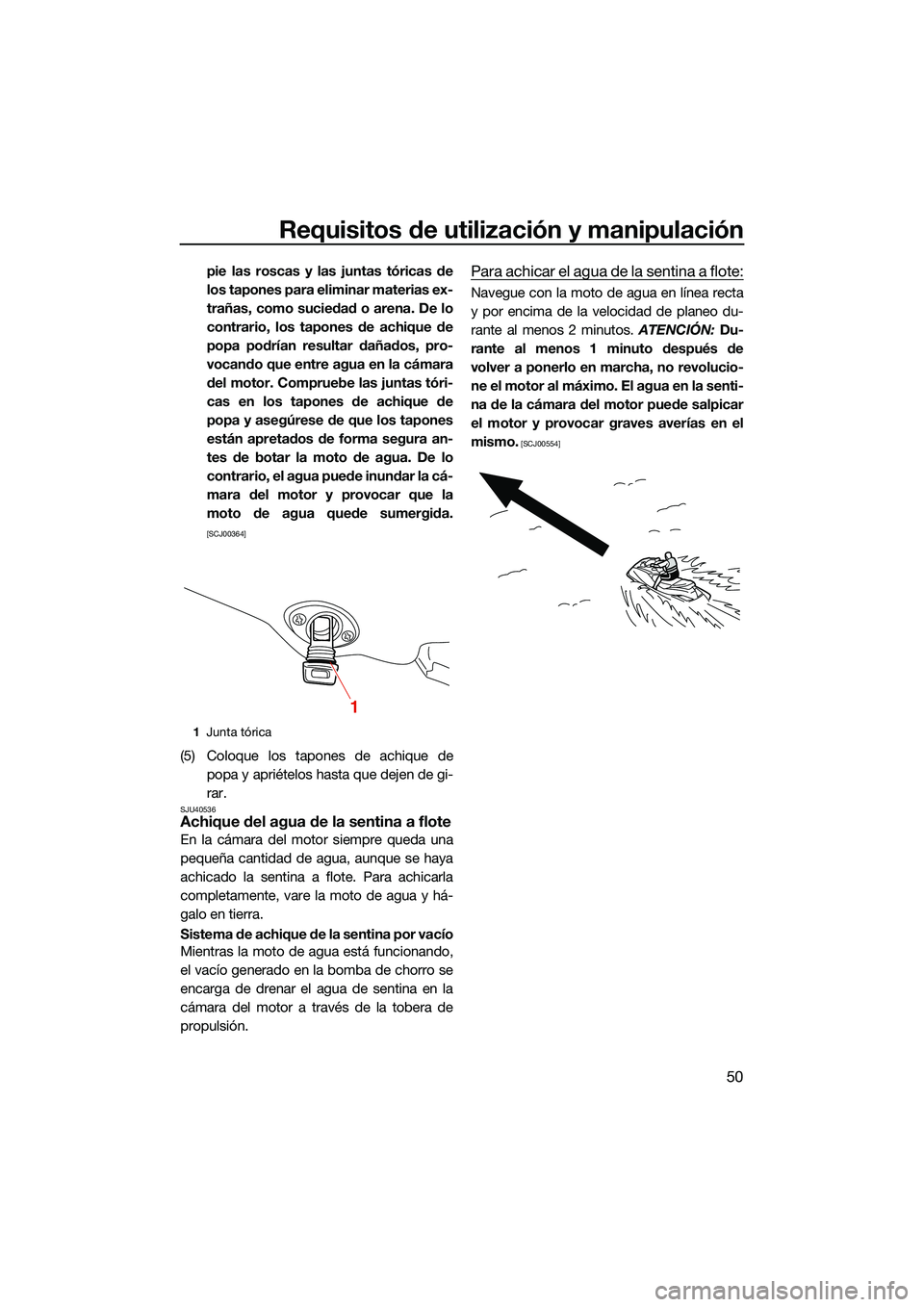

pie las roscas y las juntas tóricas de
los tapones para eliminar materias ex-
trañas, como suciedad o arena. De lo
contrario, los tapones de achique de
popa podrían resultar dañados, pro-
vocando que entre agua en la cámara
del motor. Compruebe las juntas tóri-
cas en los tapones de achique de
popa y asegúrese de que los tapones
están apretados de forma segura an-
tes de botar la moto de agua. De lo
contrario, el agua puede inundar la cá-
mara del motor y provocar que la
moto de agua quede sumergida.
[SCJ00364]
(5) Coloque los tapones de achique depopa y apriételos hasta que dejen de gi-
rar.
SJU40536Achique del agua de la sentina a flote
En la cámara del motor siempre queda una
pequeña cantidad de agua, aunque se haya
achicado la sentina a flote. Para achicarla
completamente, vare la moto de agua y há-
galo en tierra.
Sistema de achique de la sentina por vacío
Mientras la moto de agua está funcionando,
el vacío generado en la bomba de chorro se
encarga de drenar el agua de sentina en la
cámara del motor a través de la tobera de
propulsión.
Para achicar el agua de la sentina a flote:
Navegue con la moto de agua en línea recta
y por encima de la velocidad de planeo du-
rante al menos 2 minutos. ATENCIÓN: Du-
rante al menos 1 minuto después de
volver a ponerlo en marcha, no revolucio-
ne el motor al máximo. El agua en la senti-
na de la cámara del motor puede salpicar
el motor y provocar graves averías en el
mismo.
[SCJ00554]
1 Junta tórica
1
UF3Y75S0.book Page 50 Monday, July 19, 2021 11:43 AM

Requisitos de utilización y manipulación
51
SJU33465

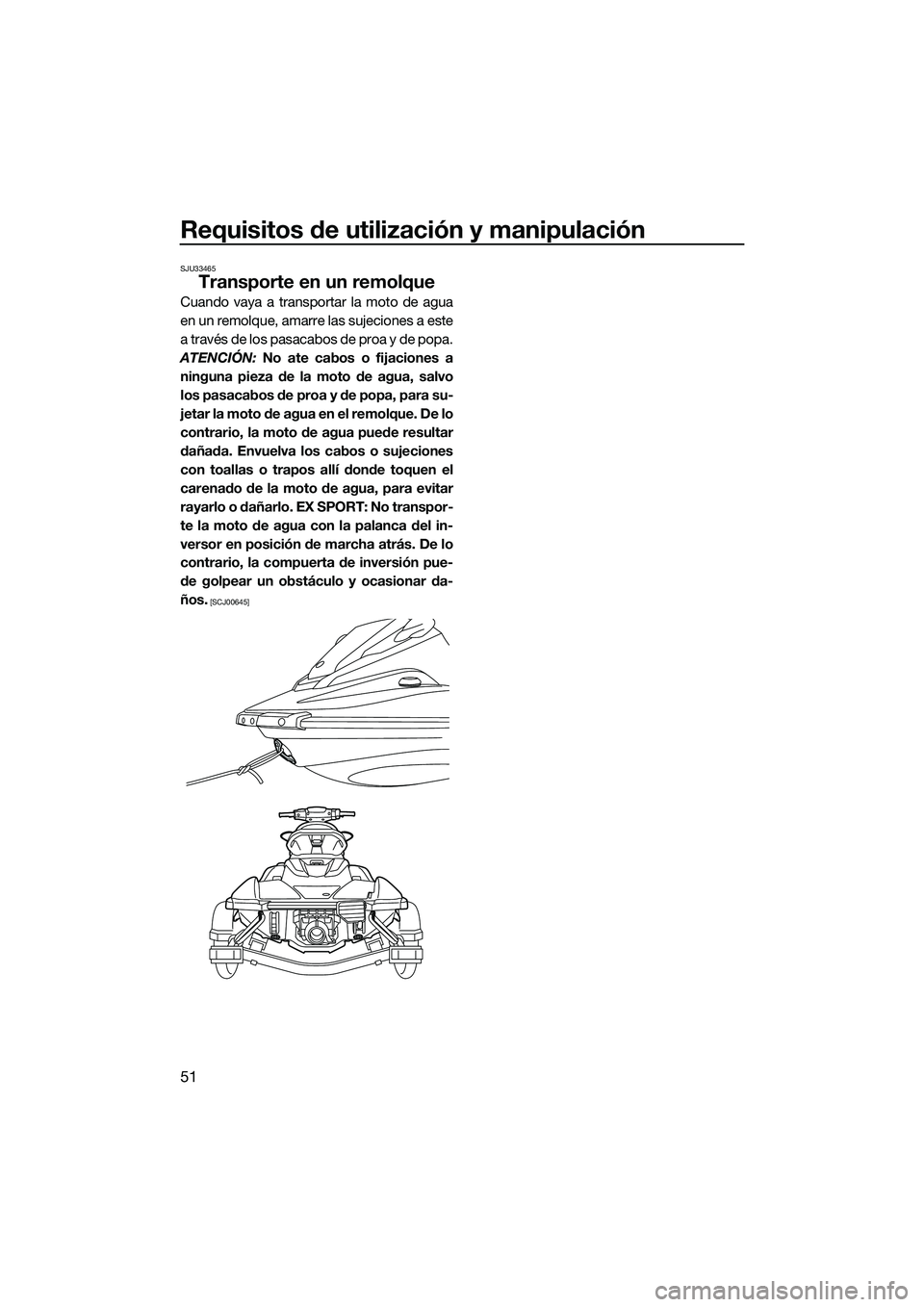

Transporte en un remolque
Cuando vaya a transportar la moto de agua
en un remolque, amarre las sujeciones a este
a través de los pasacabos de proa y de popa.
ATENCIÓN: No ate cabos o fijaciones a
ninguna pieza de la moto de agua, salvo
los pasacabos de proa y de popa, para su-
j e t a r l a m o t o d e a g u a e n e l re m o lq u e . D e l o
contrario, la moto de agua puede resultar
dañada. Envuelva los cabos o sujeciones
con toallas o trapos allí donde toquen el
carenado de la moto de agua, para evitar
rayarlo o dañarlo. EX SPORT: No transpor-
te la moto de agua con la palanca del in-
versor en posición de marcha atrás. De lo
contrario, la compuerta de inversión pue-
de golpear un obstáculo y ocasionar da-
ños.
[SCJ00645]
UF3Y75S0.book Page 51 Monday, July 19, 2021 11:43 AM

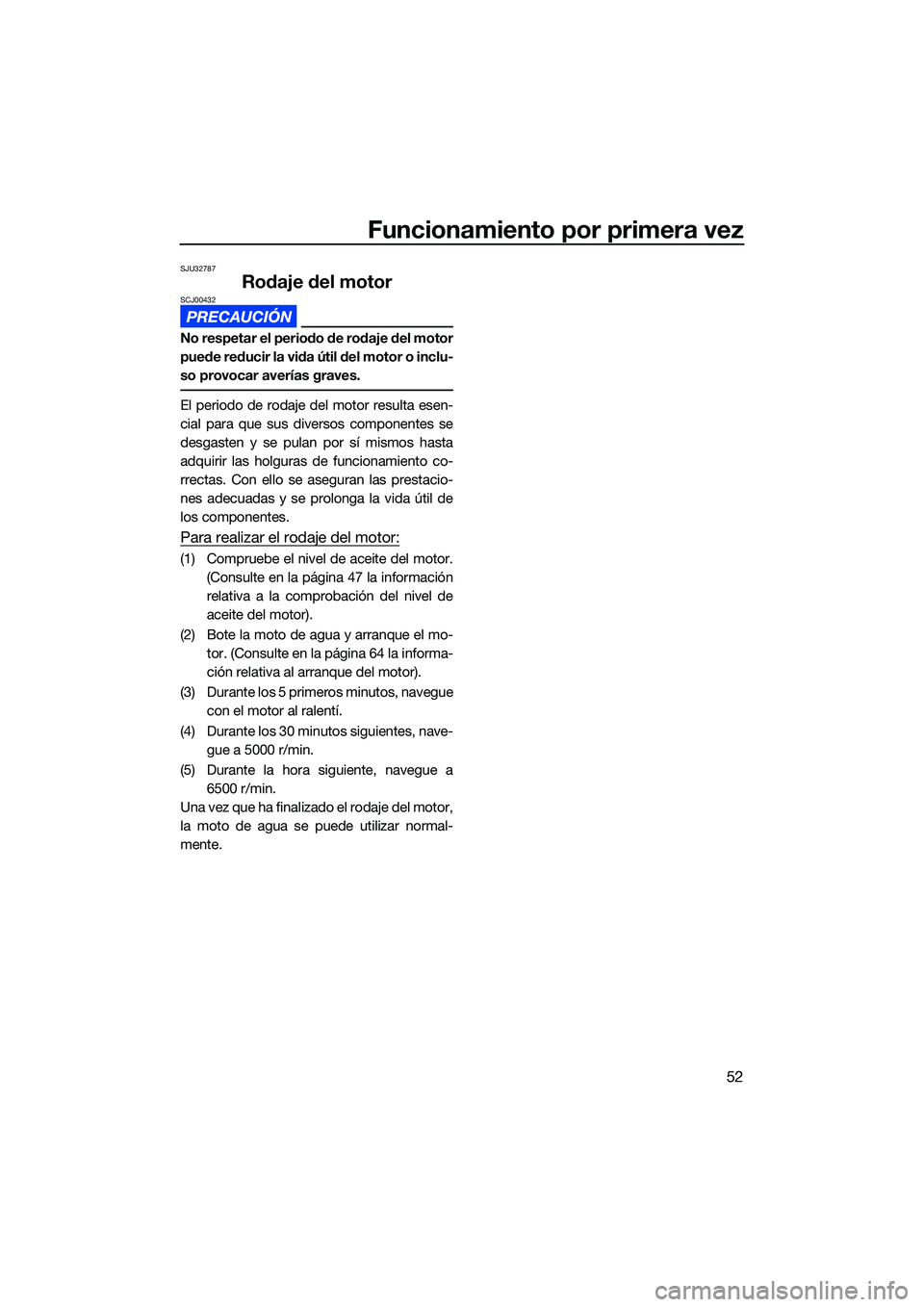

Funcionamiento por primera vez
52
SJU32787
Rodaje del motorSCJ00432
No respetar el periodo de rodaje del motor
puede reducir la vida útil del motor o inclu-
so provocar averías graves.
El periodo de rodaje del motor resulta esen-
cial para que sus diversos componentes se
desgasten y se pulan por sí mismos hasta
adquirir las holguras de funcionamiento co-
rrectas. Con ello se aseguran las prestacio-
nes adecuadas y se prolonga la vida útil de
los componentes.
Para realizar el rodaje del motor:
(1) Compruebe el nivel de aceite del motor.(Consulte en la página 47 la información
relativa a la comprobación del nivel de
aceite del motor).
(2) Bote la moto de agua y arranque el mo- tor. (Consulte en la página 64 la informa-
ción relativa al arranque del motor).
(3) Durante los 5 primer os minutos, navegue
con el motor al ralentí.
(4) Durante los 30 minutos siguientes, nave- gue a 5000 r/min.
(5) Durante la hora siguiente, navegue a 6500 r/min.
Una vez que ha finalizado el rodaje del motor,
la moto de agua se puede utilizar normal-
mente.
UF3Y75S0.book Page 52 Monday, July 19, 2021 11:43 AM

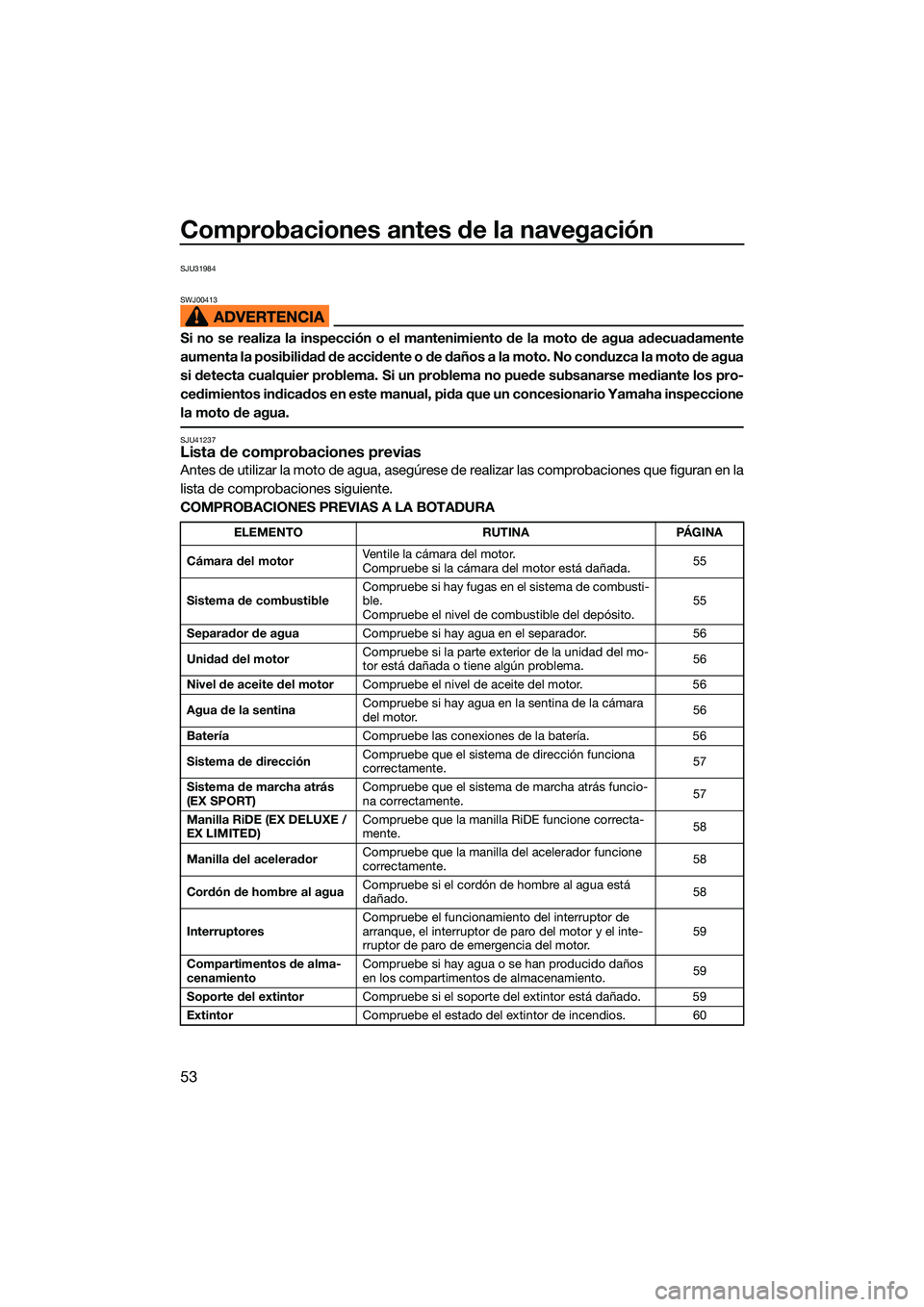

Comprobaciones antes de la navegación
53
SJU31984
SWJ00413
Si no se realiza la inspección o el mantenimiento de la moto de agua adecuadamente
aumenta la posibilidad de accidente o de daños a la moto. No conduzca la moto de agua
si detecta cualquier problema. Si un problema no puede subsanarse mediante los pro-
cedimientos indicados en este manual, pida que un concesionario Yamaha inspeccione
la moto de agua.
SJU41237Lista de comprobaciones previas
Antes de utilizar la moto de agua, asegúrese de realizar las comprobaciones que figuran en la
lista de comprobaciones siguiente.
COMPROBACIONES PREVIAS A LA BOTADURA
ELEMENTO RUTINAPÁGINA
Cámara del motor Ventile la cámara del motor.
Compruebe si la cámara del motor está dañada.
55
Sistema de combustible Compruebe si hay fugas en el sistema de combusti-
ble.
Compruebe el nivel de combustible del depósito. 55
Separador de agua Compruebe si hay agua en el separador. 56
Unidad del motor Compruebe si la parte exterior de la unidad del mo-
tor está dañada o tiene algún problema.
56
Nivel de aceite del motor Compruebe el nivel de aceite del motor. 56
Agua de la sentina Compruebe si hay agua en la sentina de la cámara
del motor.
56
Batería Compruebe las conexiones de la batería. 56
Sistema de dirección Compruebe que el sistema de dirección funciona
correctamente.
57
Sistema de marcha atrás
(EX SPORT) Compruebe que el sistema de marcha atrás funcio-
na correctamente.
57
Manilla RiDE (EX DELUXE /
EX LIMITED) Compruebe que la manilla RiDE funcione correcta-
mente.
58
Manilla del acelerador Compruebe que la manilla del acelerador funcione
correctamente.
58
Cordón de hombre al agua Compruebe si el cordón de hombre al agua está
dañado.
58
Interruptores Compruebe el funcionamiento del interruptor de
arranque, el interruptor de paro del motor y el inte-
rruptor de paro de emergencia del motor. 59
Compartimentos de alma-
cenamiento Compruebe si hay agua o se han producido daños
en los compartimentos de almacenamiento.
59
Soporte del extintor Compruebe si el soporte del extintor está dañado. 59
Extintor Compruebe el estado del extintor de incendios. 60
UF3Y75S0.book Page 53 Monday, July 19, 2021 11:43 AM
