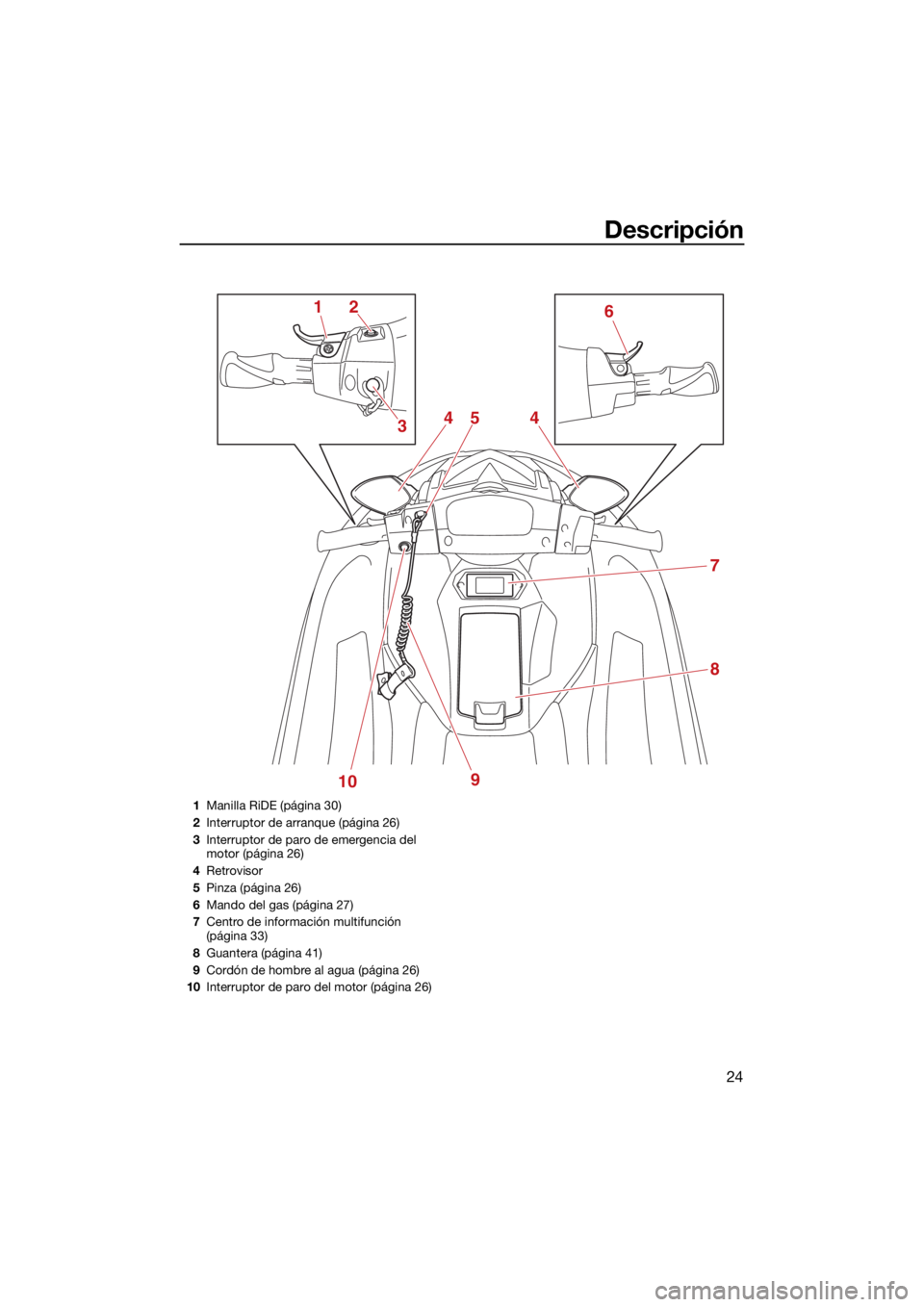

YAMAHA EXR 2021 Manuale de Empleo (in Spanish)

Descripción
24
1210 9
36
4
7
8
4
5
1
Manilla RiDE (página 30)
2 Interruptor de arranque (página 26)
3 Interruptor de paro de emergencia del
motor (página 26)
4 Retrovisor
5 Pinza (página 26)
6 Mando del gas (página 27)
7 Centro de información multifunción
(página 33)
8 Guantera (página 41)
9 Cordón de hombre al agua (página 26)
10 Interruptor de paro del motor (página 26)
UF4L72S0.book Page 24 Friday, June 19, 2020 9:17 AM

Descripción
25

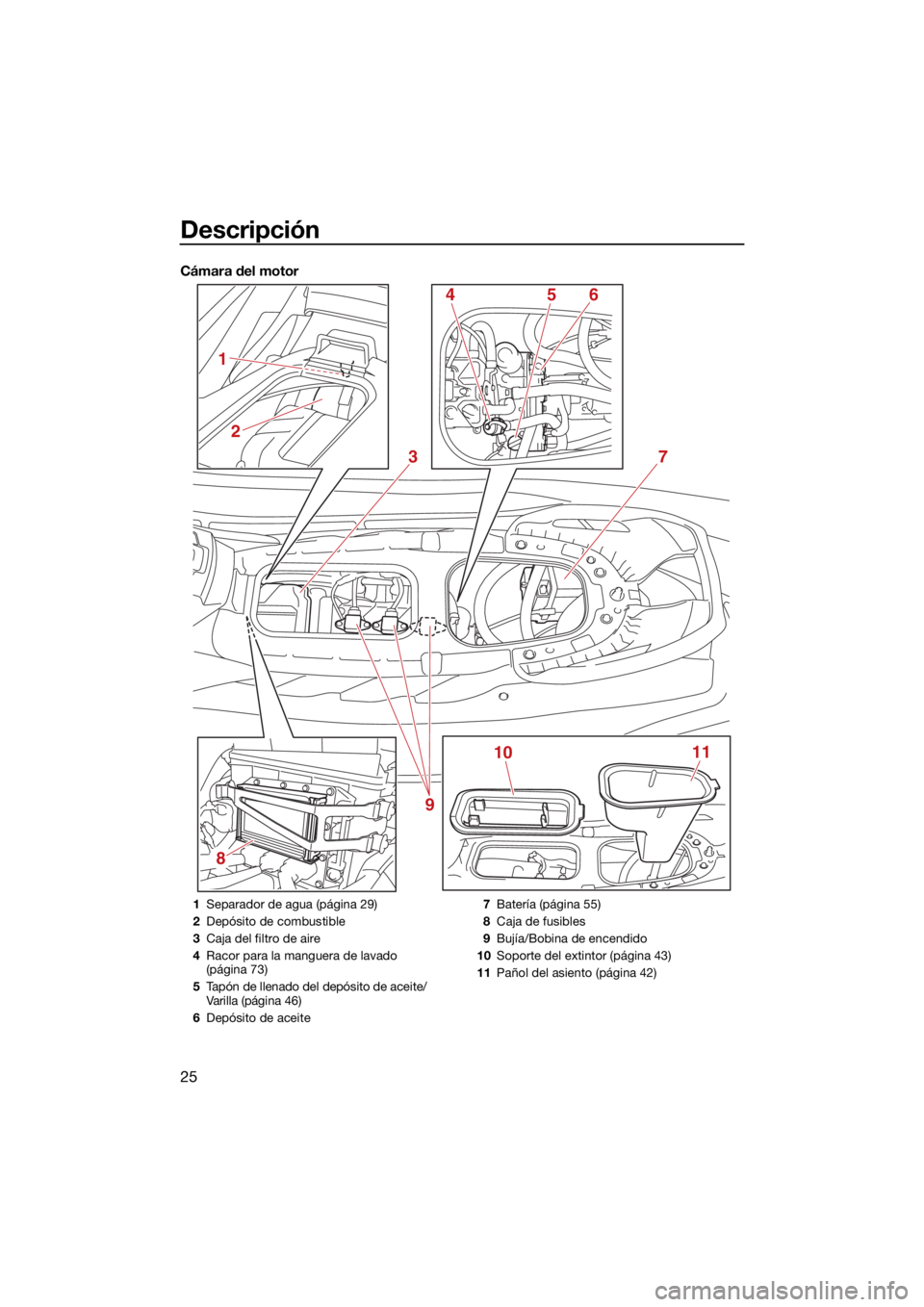

Cámara del motor
8
3
1011
4
2
1
56
7
9
1 Separador de agua (página 29)
2 Depósito de combustible
3 Caja del filtro de aire
4 Racor para la manguera de lavado
(página 73)
5 Tapón de llenado del depósito de aceite/
Varilla (página 46)
6 Depósito de aceite 7
Batería (página 55)
8 Caja de fusibles
9 Bujía/Bobina de encendido
10 Soporte del extintor (página 43)
11 Pañol del asiento (página 42)
UF4L72S0.book Page 25 Friday, June 19, 2020 9:17 AM

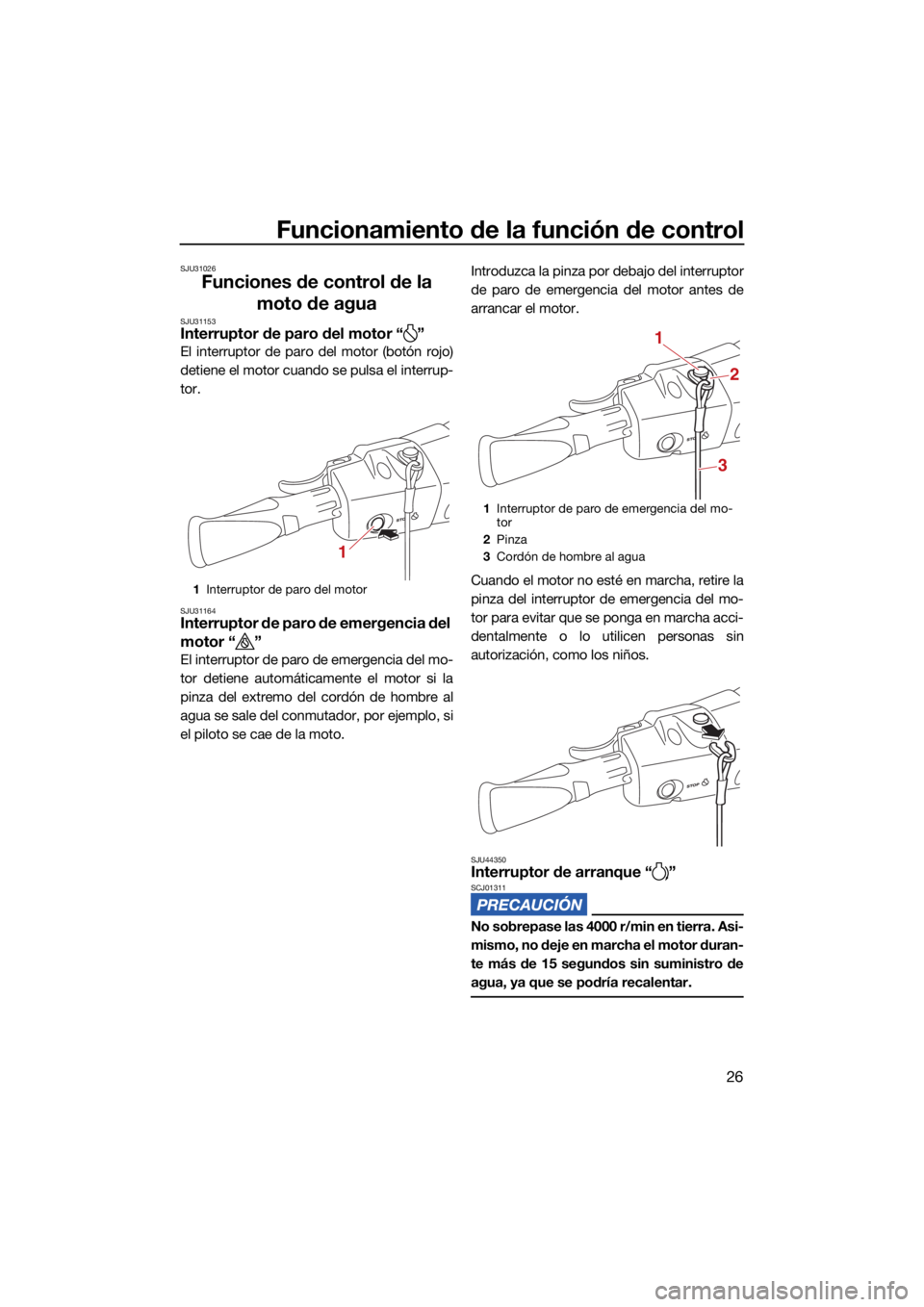

Funcionamiento de la función de control
26
SJU31026
Funciones de control de la moto de agua
SJU31153Interruptor de paro del motor “ ”
El interruptor de paro del motor (botón rojo)
detiene el motor cuando se pulsa el interrup-
tor.
SJU31164Interruptor de paro de emergencia del
motor “ ”
El interruptor de paro de emergencia del mo-
tor detiene automáticamente el motor si la
pinza del extremo del cordón de hombre al
agua se sale del conmutador, por ejemplo, si
el piloto se cae de la moto. Introduzca la pinza por debajo del interruptor
de paro de emergencia del motor antes de
arrancar el motor.
Cuando el motor no esté
en marcha, retire la
pinza del interruptor de emergencia del mo-
tor para evitar que se ponga en marcha acci-
dentalmente o lo utilicen personas sin
autorización, como los niños.
SJU44350Interruptor de arranque “ ”SCJ01311
No sobrepase las 4000 r/min en tierra. Asi-
mismo, no deje en marcha el motor duran-
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.
1 Interruptor de paro del motor
1
1Interruptor de paro de emergencia del mo-
tor
2 Pinza
3 Cordón de hombre al agua
1
2
3
UF4L72S0.book Page 26 Friday, June 19, 2020 9:17 AM

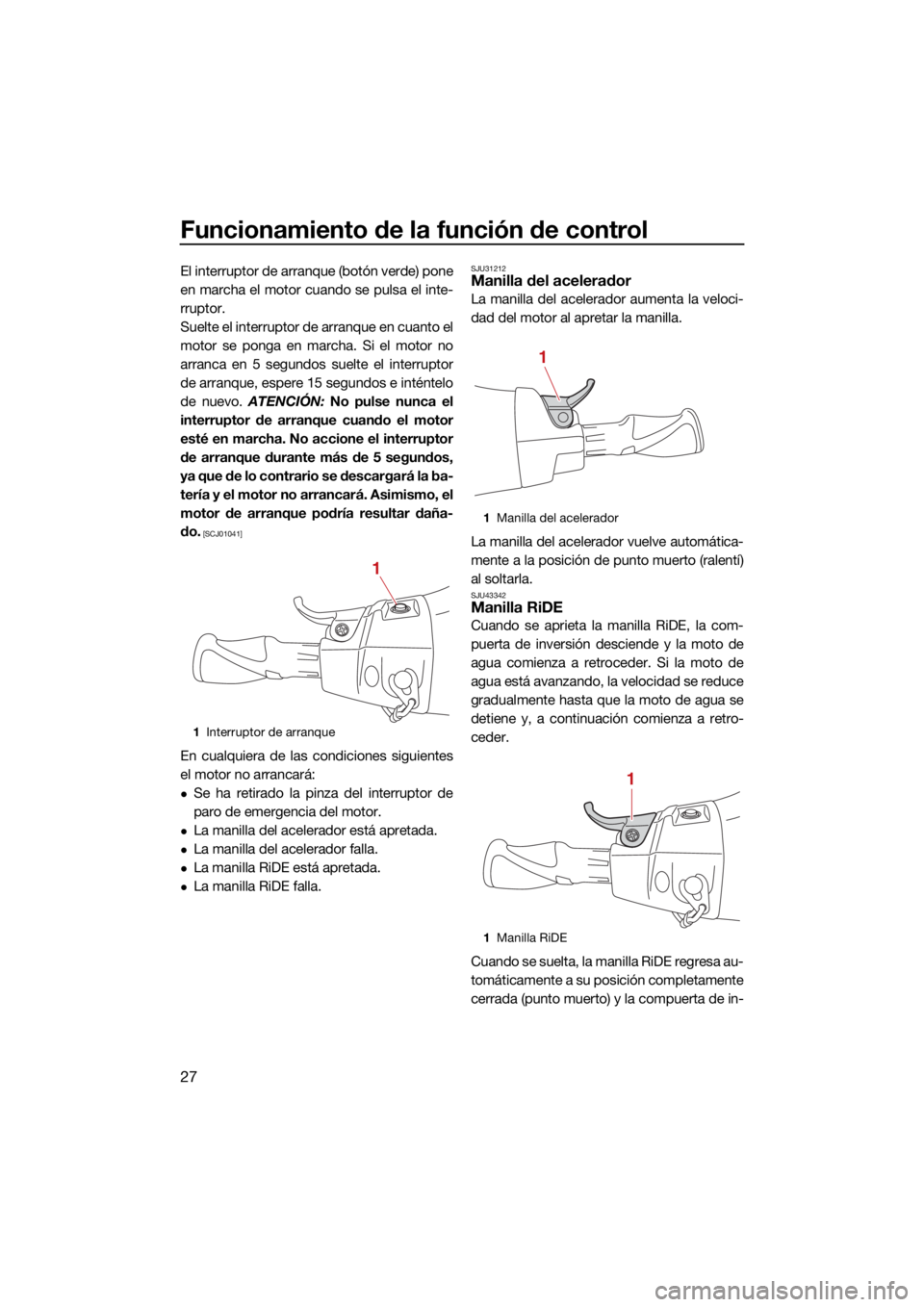

Funcionamiento de la función de control
27
El interruptor de arranque (botón verde) pone
en marcha el motor cuando se pulsa el inte-
rruptor.
Suelte el interruptor de arranque en cuanto el
motor se ponga en marcha. Si el motor no
arranca en 5 segundos suelte el interruptor
de arranque, espere 15 segundos e inténtelo
de nuevo. ATENCIÓN: No pulse nunca el
interruptor de arranque cuando el motor
esté en marcha. No accione el interruptor
de arranque durante más de 5 segundos,
ya que de lo contrario se descargará la ba-
tería y el motor no arrancará. Asimismo, el
motor de arranque podría resultar daña-
do.
[SCJ01041]
En cualquiera de las condiciones siguientes
el motor no arrancará:
Se ha retirado la pinza del interruptor de
paro de emergencia del motor.
La manilla del acelerador está apretada.
La manilla del acelerador falla.
La manilla RiDE está apretada.
La manilla RiDE falla.
SJU31212Manilla del acelerador
La manilla del acelerador aumenta la veloci-
dad del motor al apretar la manilla.
La manilla del acelerador vuelve automática-
mente a la posición de punto muerto (ralentí)
al soltarla.
SJU43342Manilla RiDE
Cuando se aprieta la manilla RiDE, la com-
puerta de inversión desciende y la moto de
agua comienza a retroceder. Si la moto de
agua está avanzando, la velocidad se reduce
gradualmente hasta que la moto de agua se
detiene y, a continuación comienza a retro-
ceder.
Cuando se suelta, la manilla RiDE regresa au-
tomáticamente a su posición completamente
cerrada (punto muerto) y la compuerta de in-
1 Interruptor de arranque
1
1Manilla del acelerador
1 Manilla RiDE
1
1
UF4L72S0.book Page 27 Friday, June 19, 2020 9:17 AM

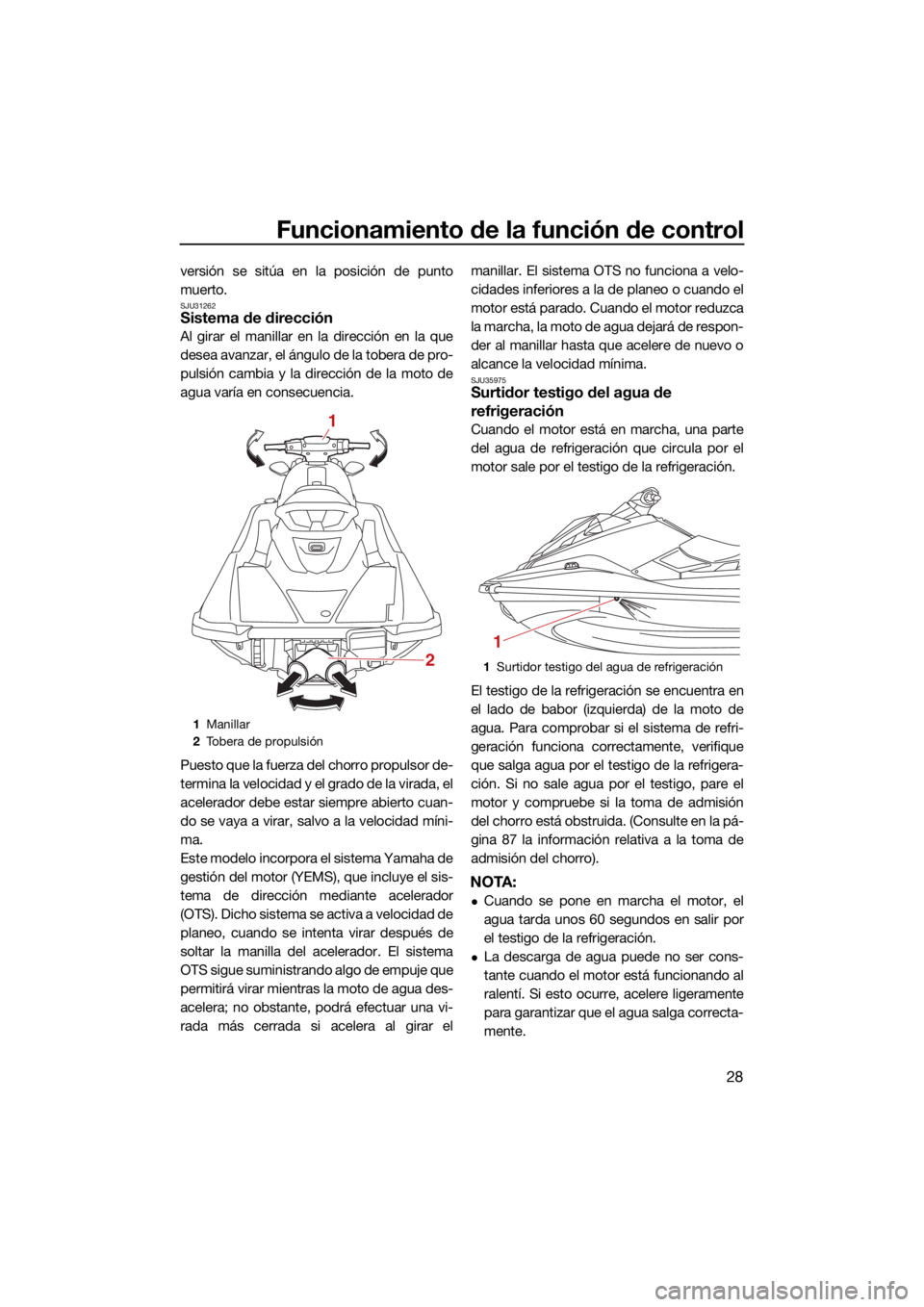

Funcionamiento de la función de control
28
versión se sitúa en la posición de punto
muerto.
SJU31262Sistema de dirección
Al girar el manillar en la dirección en la que
desea avanzar, el ángulo de la tobera de pro-
pulsión cambia y la dirección de la moto de
agua varía en consecuencia.
Puesto que la fuerza del chorro propulsor de-
termina la velocidad y el grado de la virada, el
acelerador debe estar siempre abierto cuan-
do se vaya a virar, salvo a la velocidad míni-
ma.
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS), que incluye el sis-
tema de dirección mediante acelerador
(OTS). Dicho sistema se activa a velocidad de
planeo, cuando se intenta virar después de
soltar la manilla del acelerador. El sistema
OTS sigue suministrando algo de empuje que
permitirá virar mientras la moto de agua des-
acelera; no obstante, podrá efectuar una vi-
rada más cerrada si acelera al girar elmanillar. El sistema OTS no funciona a velo-
cidades inferiores a la de planeo o cuando el
motor está parado. Cuando el motor reduzca
la marcha, la moto de agua dejará de respon-
der al manillar hasta que acelere de nuevo o
alcance la velocidad mínima.
SJU35975Surtidor testigo del agua de
refrigeración
Cuando el motor está en marcha, una parte
del agua de refrigeración que circula por el
motor sale por el testigo de la refrigeración.
El testigo de la refrigeración se encuentra en
el lado de babor (izquierda) de la moto de
agua. Para comprobar si el sistema de refri-
geración funciona correctamente, verifique
que salga agua por el testigo de la refrigera-
ción. Si no sale agua por el testigo, pare el
motor y compruebe si la toma de admisión
del chorro está obstruida. (Consulte en la pá-
gina 87 la información relativa a la toma de
admisión del chorro).
NOTA:
Cuando se pone en marcha el motor, el
agua tarda unos 60 segundos en salir por
el testigo de la refrigeración.
La descarga de agua puede no ser cons-
tante cuando el motor está funcionando al
ralentí. Si esto ocurre, acelere ligeramente
para garantizar que el agua salga correcta-
mente.
1
Manillar
2 Tobera de propulsión
1
21Surtidor testigo del agua de refrigeración
1
UF4L72S0.book Page 28 Friday, June 19, 2020 9:17 AM

Funcionamiento de la función de control
29
SJU40323Separador de agua
El separador de agua impide que el agua se
introduzca en el depósito de combustible, re-
cogiendo toda el agua que haya penetrado
en el tubo respiradero del depósito si la moto
ha volcado.
Si se ha acumulado agua en el separador,
achíquela soltando el tornillo de desagüe.
Para achicar el agua del separador de agua:
(1) Coloque una bandeja de drenaje o untrapo seco debajo del separador.
(2) Afloje gradualmente el tornillo de des- agüe para que salga el agua. Recoja el
agua de desagüe en la bandeja o empá-
pela con el trapo de modo que no se
vierta a la cámara del motor. Si se derra-
ma agua en la moto de agua, elimínela
con un paño seco.
(3) Apriete bien el tornillo de desagüe hasta que se detenga.
1Separador de agua
2 Tornillo de desagüe
2
1
UF4L72S0.book Page 29 Friday, June 19, 2020 9:17 AM

Utilización de la moto de agua
30

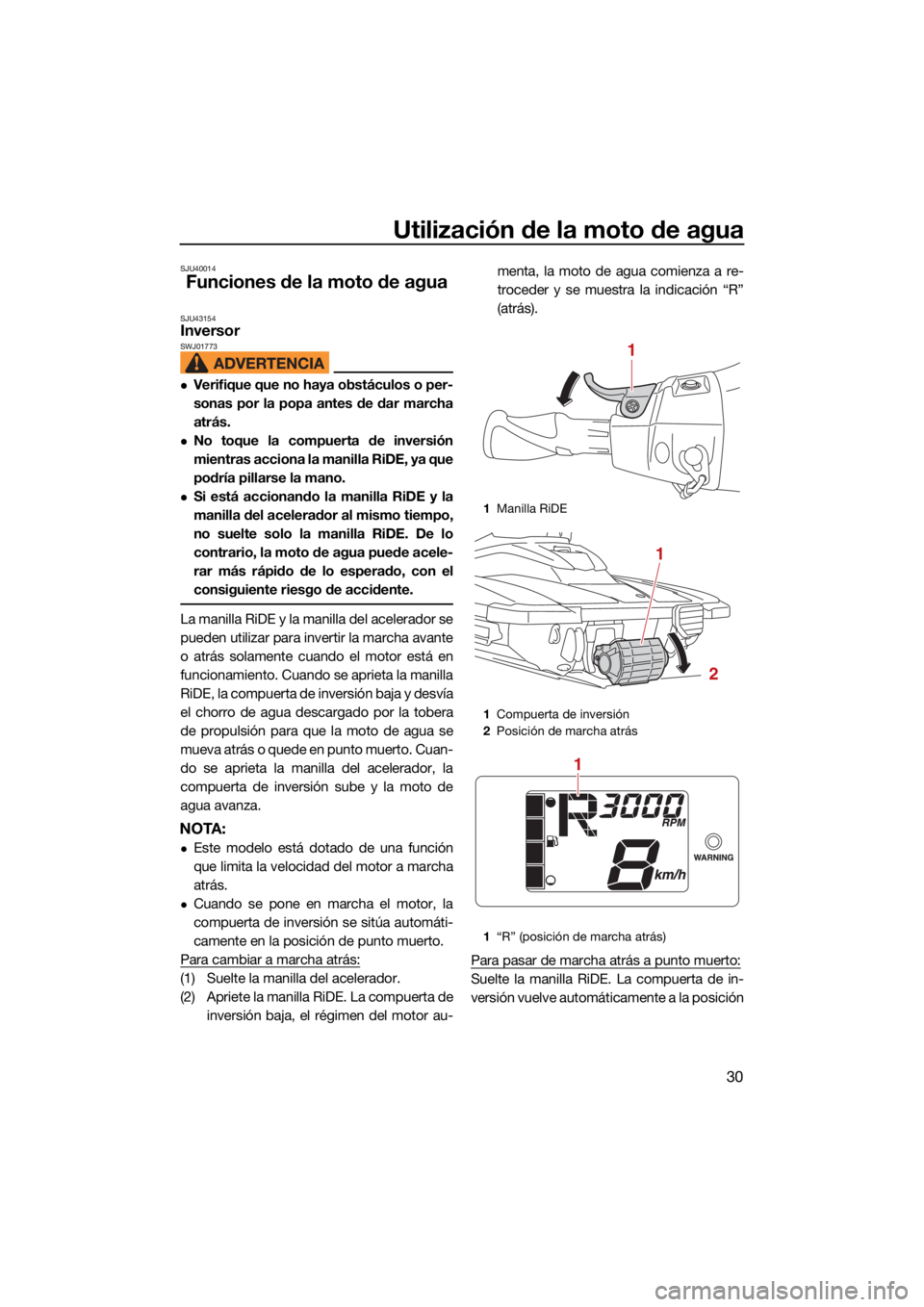

SJU40014
Funciones de la moto de agua
SJU43154Inversor SWJ01773
Verifique que no haya obstáculos o per-
sonas por la popa antes de dar marcha
atrás.
No toque la compuerta de inversión
mientras acciona la manilla RiDE, ya que
podría pillarse la mano.
Si está accionando la manilla RiDE y la
manilla del acelerador al mismo tiempo,
no suelte solo la manilla RiDE. De lo
contrario, la moto de agua puede acele-
rar más rápido de lo esperado, con el
consiguiente riesgo de accidente.
La manilla RiDE y la manilla del acelerador se
pueden utilizar para invertir la marcha avante
o atrás solamente cuando el motor está en
funcionamiento. Cuando se aprieta la manilla
RiDE, la compuerta de inversión baja y desvía
el chorro de agua descargado por la tobera
de propulsión para que la moto de agua se
mueva atrás o quede en punto muerto. Cuan-
do se aprieta la manilla del acelerador, la
compuerta de inversión sube y la moto de
agua avanza.
NOTA:
Este modelo está dotado de una función
que limita la velocidad del motor a marcha
atrás.
Cuando se pone en marcha el motor, la
compuerta de inversión se sitúa automáti-
camente en la posición de punto muerto.
Para cambiar a marcha atrás:
(1) Suelte la manilla del acelerador.
(2) Apriete la manilla RiDE. La compuerta de inversión baja, el régimen del motor au- menta, la moto de agua comienza a re-
troceder y se muestra la indicación “R”
(atrás).
Para pasar de marcha atrás a punto muerto:Suelte la manilla RiDE. La compuerta de in-
versión vuelve automáticamente a la posición
1 Manilla RiDE
1 Compuerta de inversión
2 Posición de marcha atrás
1 “R” (posición de marcha atrás)
1
1
2
1
UF4L72S0.book Page 30 Friday, June 19, 2020 9:17 AM

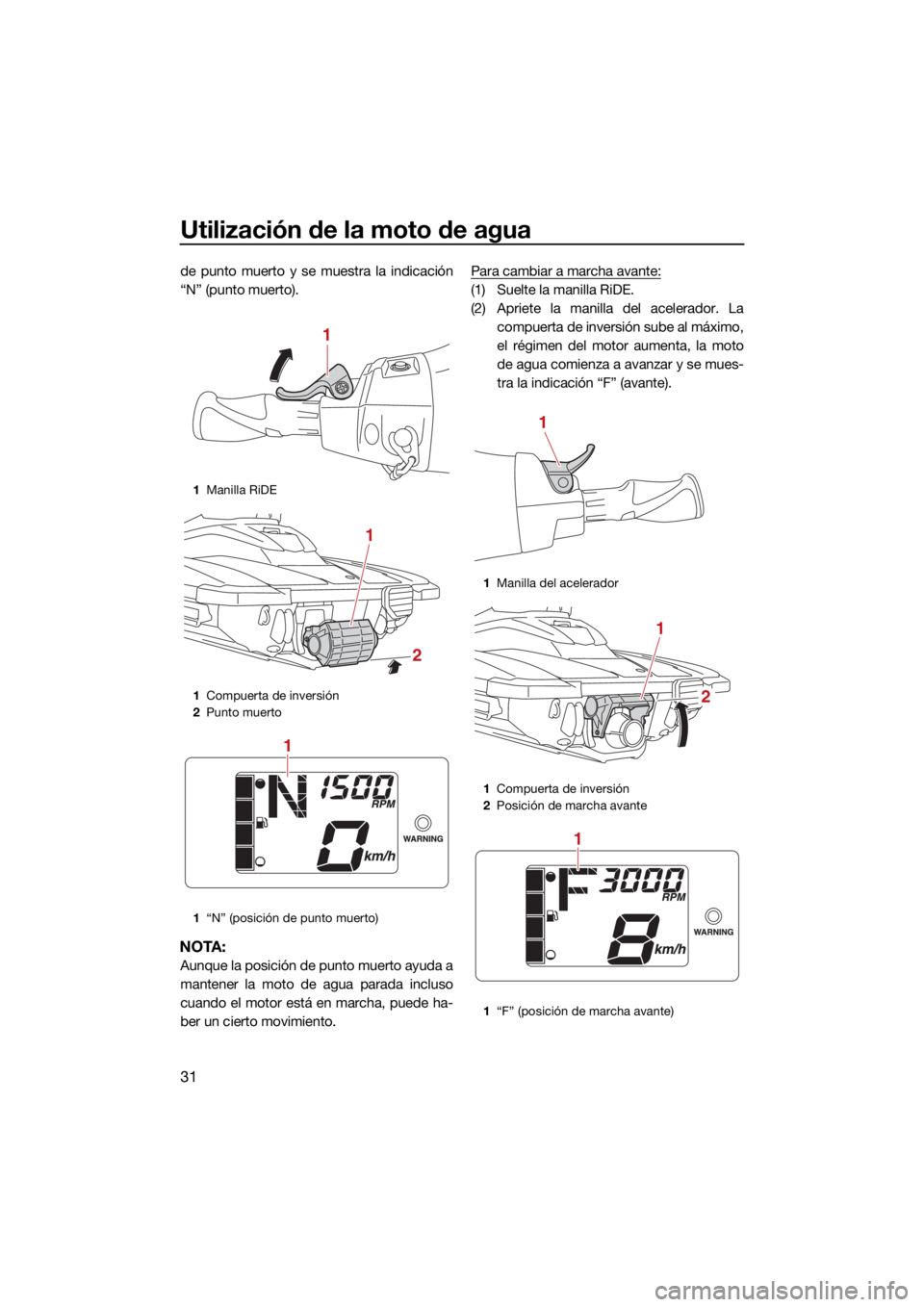

Utilización de la moto de agua
31
de punto muerto y se muestra la indicación
“N” (punto muerto).
NOTA:
Aunque la posición de punto muerto ayuda a
mantener la moto de agua parada incluso
cuando el motor está en marcha, puede ha-
ber un cierto movimiento.Para cambiar a marcha avante:
(1) Suelte la manilla RiDE.
(2) Apriete la manilla del acelerador. La
compuerta de inversión sube al máximo,
el régimen del motor aumenta, la moto
de agua comienza a avanzar y se mues-
tra la indicación “F” (avante).
1Manilla RiDE
1 Compuerta de inversión
2 Punto muerto
1 “N” (posición de punto muerto)
1
1
2
1
1Manilla del acelerador
1 Compuerta de inversión
2 Posición de marcha avante
1 “F” (posición de marcha avante)
1
1
2
1
UF4L72S0.book Page 31 Friday, June 19, 2020 9:17 AM

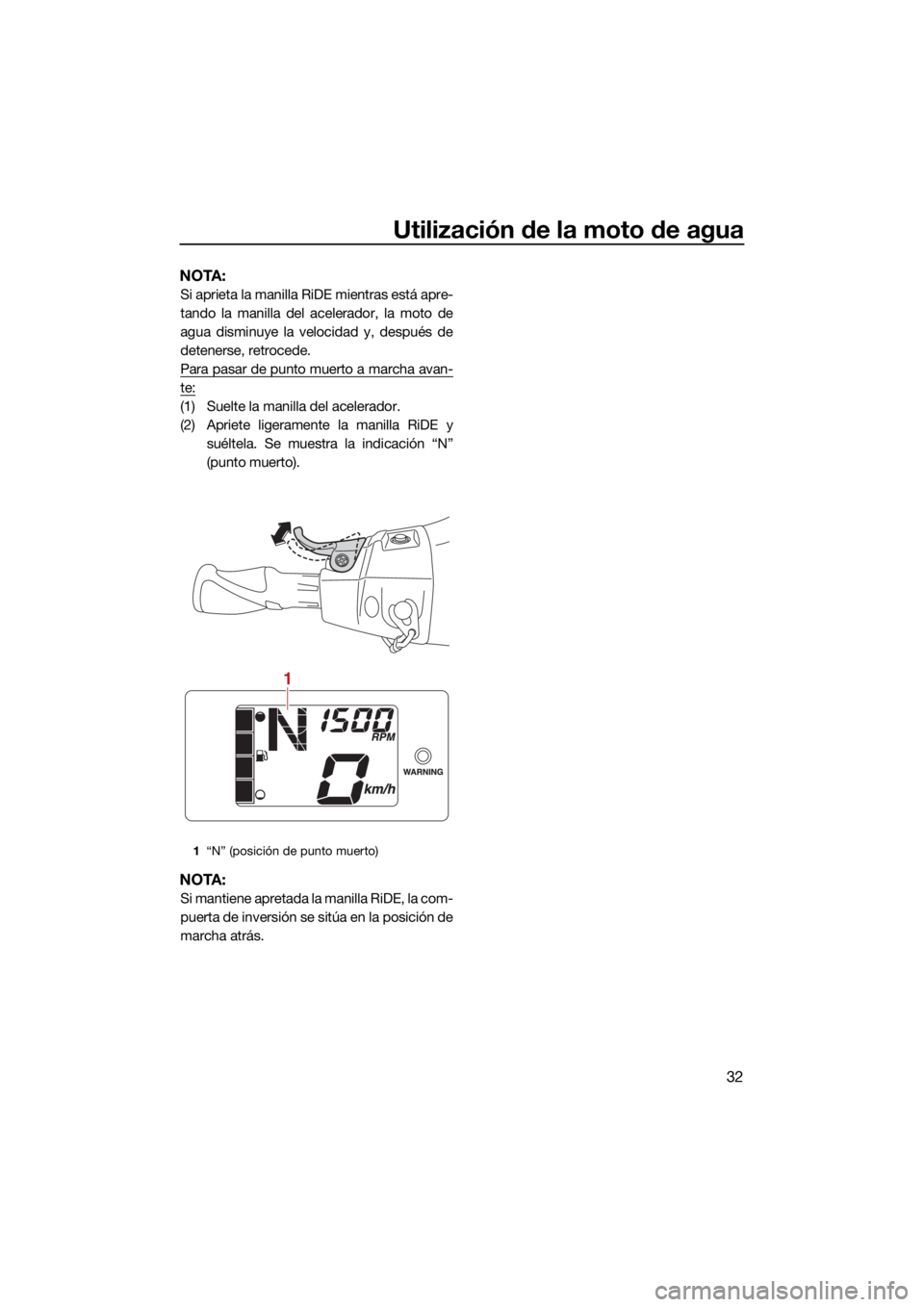

Utilización de la moto de agua
32
NOTA:
Si aprieta la manilla RiDE mientras está apre-
tando la manilla del acelerador, la moto de
agua disminuye la velocidad y, después de
detenerse, retrocede.
Para pasar de punto muerto a marcha avan-
te:
(1) Suelte la manilla del acelerador.
(2) Apriete ligeramente la manilla RiDE ysuéltela. Se muestra la indicación “N”
(punto muerto).
NOTA:
Si mantiene apretada la manilla RiDE, la com-
puerta de inversión se sitúa en la posición de
marcha atrás.
1“N” (posición de punto muerto)
1
UF4L72S0.book Page 32 Friday, June 19, 2020 9:17 AM

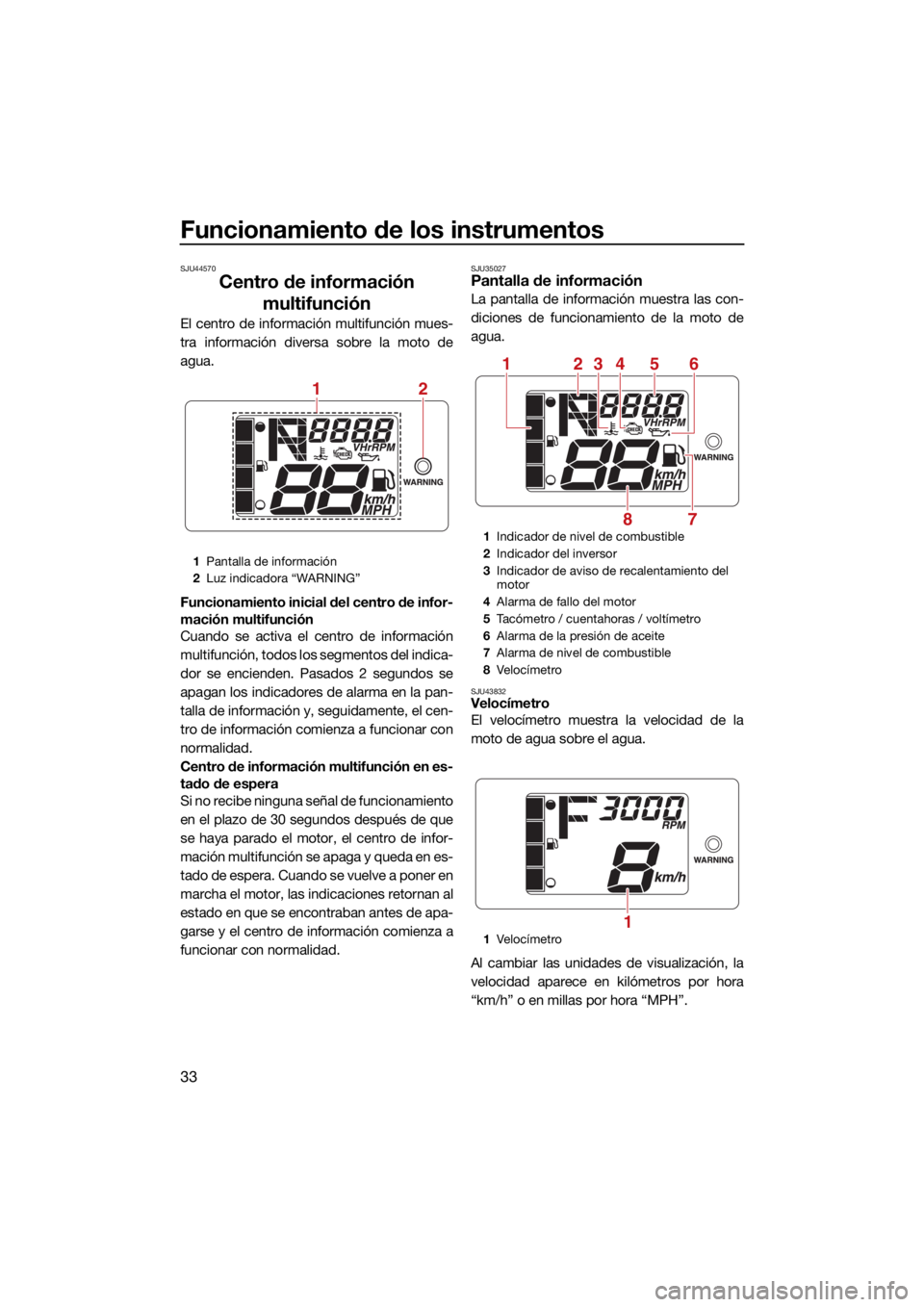

Funcionamiento de los instrumentos
33
SJU44570
Centro de información multifunción
El centro de información multifunción mues-
tra información diversa sobre la moto de
agua.
Funcionamiento inicial del centro de infor-
mación multifunción
Cuando se activa el centro de información
multifunción, todos los segmentos del indica-
dor se encienden. Pasados 2 segundos se
apagan los indicadores de alarma en la pan-
talla de información y, seguidamente, el cen-
tro de información comienza a funcionar con
normalidad.
Centro de información multifunción en es-
tado de espera
Si no recibe ninguna señal de funcionamiento
en el plazo de 30 segundos después de que
se haya parado el motor, el centro de infor-
mación multifunción se apaga y queda en es-
tado de espera. Cuando se vuelve a poner en
marcha el motor, las indicaciones retornan al
estado en que se encontraban antes de apa-
garse y el centro de información comienza a
funcionar con normalidad.
SJU35027Pantalla de información
La pantalla de información muestra las con-
diciones de funcionamiento de la moto de
agua.
SJU43832Velocímetro
El velocímetro muestra la velocidad de la
moto de agua sobre el agua.
Al cambiar las unidades de visualización, la
velocidad aparece en kilómetros por hora
“km/h” o en millas por hora “MPH”.
1Pantalla de información
2 Luz indicadora “WARNING”
12
1Indicador de nivel de combustible
2 Indicador del inversor
3 Indicador de aviso de recalentamiento del
motor
4 Alarma de fallo del motor
5 Tacómetro / cuentahoras / voltímetro
6 Alarma de la presión de aceite
7 Alarma de nivel de combustible
8 Ve lo cí m e t ro
1 Ve lo cí m e t ro
251346
78
1
UF4L72S0.book Page 33 Friday, June 19, 2020 9:17 AM
