YAMAHA FJR1300A 2003 Manual de utilização (in Portuguese)

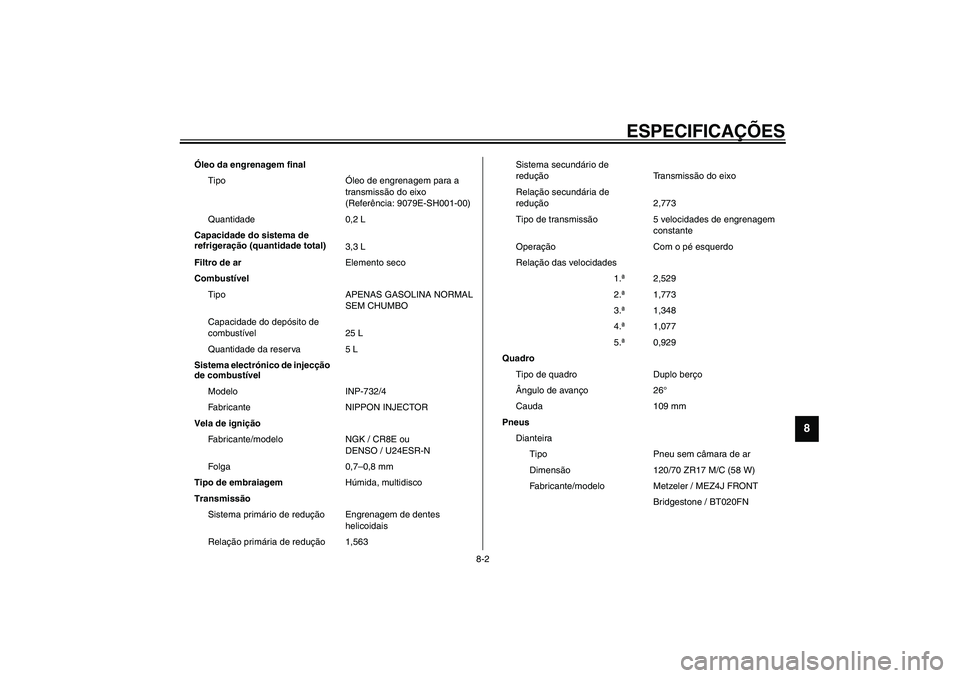

ESPECIFICAÇÕES
8-2
8
Óleo da engrenagem final
TipoÓleo de engrenagem para a
transmissão do eixo
(Referência: 9079E-SH001-00)
Quantidade 0,2 L
Capacidade do sistema de
refrigeração (quantidade total)
3,3 L
Filtro de arElemento seco
Combustível
Tipo APENAS GASOLINA NORMAL
SEM CHUMBO
Capacidade do depósito de
combustível 25 L
Quantidade da reserva 5 L
Sistema electrónico de injecção
de combustível
Modelo INP-732/4
Fabricante NIPPON INJECTOR
Vela de ignição
Fabricante/modelo NGK / CR8E ou
DENSO / U24ESR-N
Folga 0,7–0,8 mm
Tipo de embraiagemHúmida, multidisco
Transmissão
Sistema primário de redução Engrenagem de dentes
helicoidais
Relação primária de redução 1,563Sistema secundário de
reduçãoTransmissão do eixo
Relação secundária de
redução 2,773
Tipo de transmissão 5 velocidades de engrenagem
constante
Operação Com o pé esquerdo
Relação das velocidades
1.ª2,529
2.ª1,773
3.ª1,348
4.ª1,077
5.ª0,929
Quadro
Tipo de quadro Duplo berço
Ângulo de avanço26°
Cauda 109 mm
Pneus
Dianteira
Tipo Pneu sem câmara de ar
Dimensão 120/70 ZR17 M/C (58 W)
Fabricante/modelo Metzeler / MEZ4J FRONT
Bridgestone / BT020FN
U5JWP2.book Page 2 Thursday, November 14, 2002 2:16 PM

ESPECIFICAÇÕES
8-3
8
Traseira
Tipo Pneu sem câmara de ar
Dimensão 180/55 ZR17 M/C (73 W)
Fabricante/modelo Metzeler / MEZ4J
Bridgestone / BT020RN
Carga máximo*
FJR1300 201 kg
FJR1300A 194 kg
Pressão de ar do pneu
(medida con os pneus frios)
Até 90 kg*
Dianteiro 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Traseiro 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–máximo*
Dianteiro 250 kPa (2,50 kgf/cm2, 2,50 bar)
Traseiro 290 kPa (2,90 kgf/cm2, 2,90 bar)
Condução a alta velocidade
Dianteiro 250 kPa (2,50 kgf/cm2, 2,50 bar)
Traseiro 250 kPa (2,50 kgf/cm2, 2,50 bar)
* Peso total do condutor, do passageiro, da carga e acessórios
Rodas
Dianteira
Tipo Roda de liga
Dimensão 17 M/C × MT 3,50Traseira
Tipo Roda de liga
Dimensão 17 M/C × MT 5,50
Travão
Dianteira
Tipo Travão de disco duplo
Operação Com a mão direita
Fluido DOT 4
Traseira
Tipo Travão de disco simples
Operação Com o pé direito
Fluido DOT 4
Suspensão
Dianteira Forquilha telescópica
Traseira Braço oscilante (suspensão em
cadeia)
Mola/amortecedor choques
Dianteira Mola helicoidal / amortecedor a
óleo
Traseira Mola helicoidal / amortecedor de
óleo-gás
Curso da roda
Dianteira 135 mm
Traseira 125 mm
U5JWP2.book Page 3 Thursday, November 14, 2002 2:16 PM

ESPECIFICAÇÕES
8-4
8

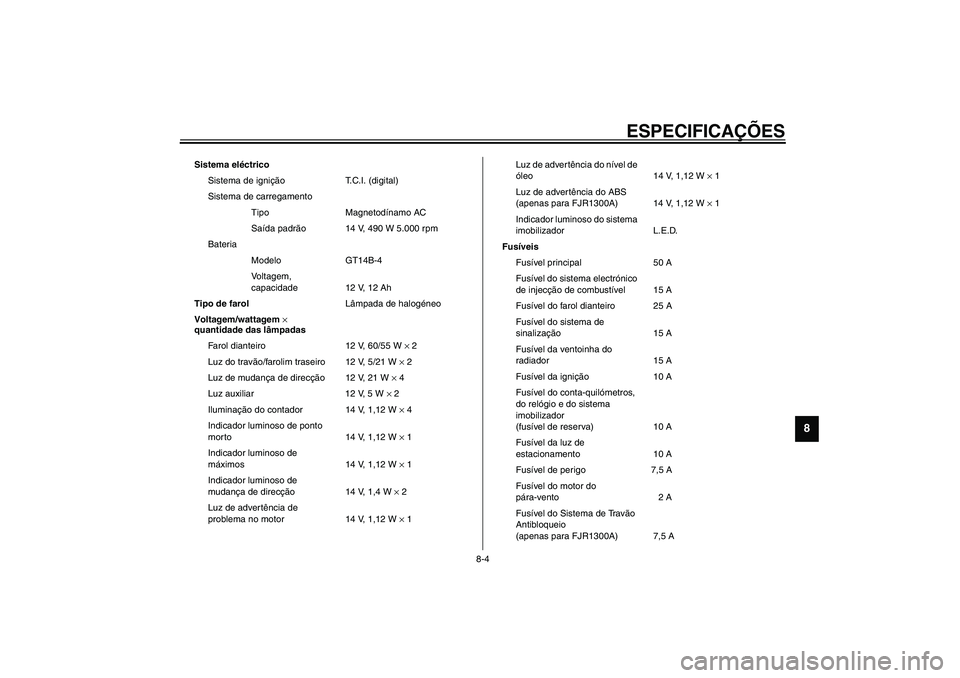

Sistema eléctrico
Sistema de ignição T.C.I. (digital)
Sistema de carregamento
Tipo Magnetodínamo AC
Saída padrão 14 V, 490 W 5.000 rpm
Bateria
Modelo GT14B-4
Voltagem,
capacidade 12 V, 12 Ah
Tipo de farolLâmpada de halogéneo
Voltagem/wattagem ×
quantidade das lâmpadas
Farol dianteiro 12 V, 60/55 W × 2
Luz do travão/farolim traseiro 12 V, 5/21 W × 2
Luz de mudança de direcção 12 V, 21 W × 4
Luz auxiliar 12 V, 5 W × 2
Iluminação do contador 14 V, 1,12 W × 4
Indicador luminoso de ponto
morto 14 V, 1,12 W × 1
Indicador luminoso de
máximos 14 V, 1,12 W × 1
Indicador luminoso de
mudança de direcção 14 V, 1,4 W × 2
Luz de advertência de
problema no motor 14 V, 1,12 W × 1Luz de advertência do nível de
óleo 14 V, 1,12 W × 1
Luz de advertência do ABS
(apenas para FJR1300A) 14 V, 1,12 W × 1
Indicador luminoso do sistema
imobilizador L.E.D.
Fusíveis
Fusível principal 50 A
Fusível do sistema electrónico
de injecção de combustível 15 A
Fusível do farol dianteiro 25 A
Fusível do sistema de
sinalização 15 A
Fusível da ventoinha do
radiador 15 A
Fusível da ignição 10 A
Fusível do conta-quilómetros,
do relógio e do sistema
imobilizador
(fusível de reserva) 10 A
Fusível da luz de
estacionamento 10 A
Fusível de perigo 7,5 A
Fusível do motor do
pára-vento 2 A
Fusível do Sistema de Travão
Antibloqueio
(apenas para FJR1300A) 7,5 A
U5JWP2.book Page 4 Thursday, November 14, 2002 2:16 PM

ESPECIFICAÇÕES
8-5
8
PAU04513

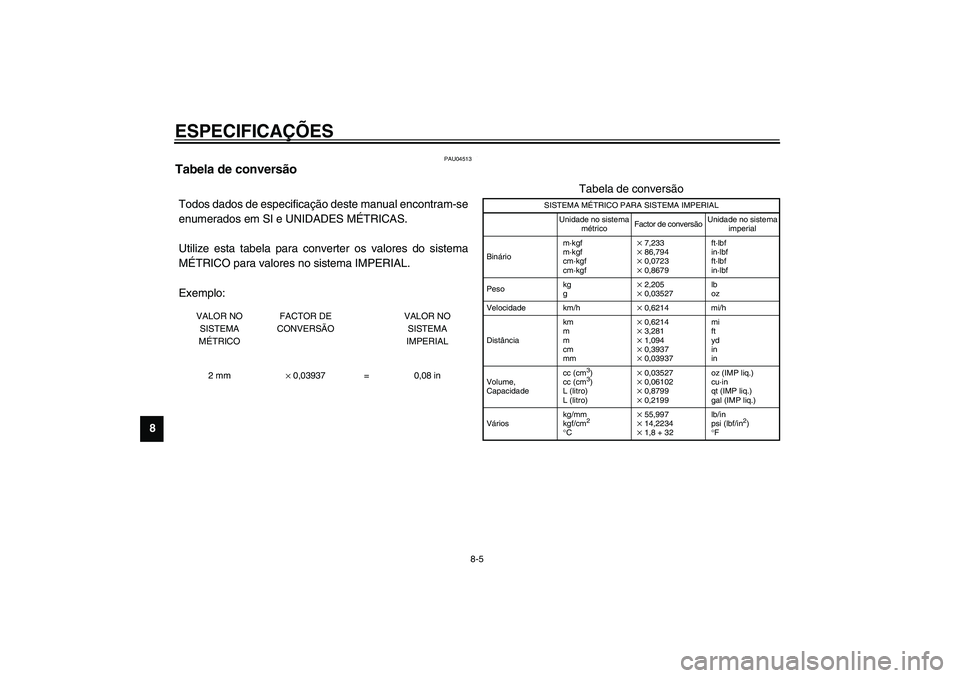

Tabela de conversão CS-04PTodos dados de especificação deste manual encontram-se
enumerados em SI e UNIDADES MÉTRICAS.
Utilize esta tabela para converter os valores do sistema
MÉTRICO para valores no sistema IMPERIAL.
Exemplo:
VALOR NO
SISTEMA
MÉTRICOFACTOR DE
CONVERSÃOVALOR NO
SISTEMA
IMPERIAL
2 mm× 0,03937 = 0,08 in
Tabela de conversão
SISTEMA MÉTRICO PARA SISTEMA IMPERIAL
Unidade no sistema
métricoFactor de conversãoUnidade no sistema
imperial
Bináriom·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g× 2,205× 0,03527lb
oz
Velocidade km/h× 0,6214 mi/h
Distânciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Capacidadecc (cm
3)
cc (cm3)
L (litro)
L (litro)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Várioskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
U5JWP2.book Page 5 Thursday, November 14, 2002 2:16 PM

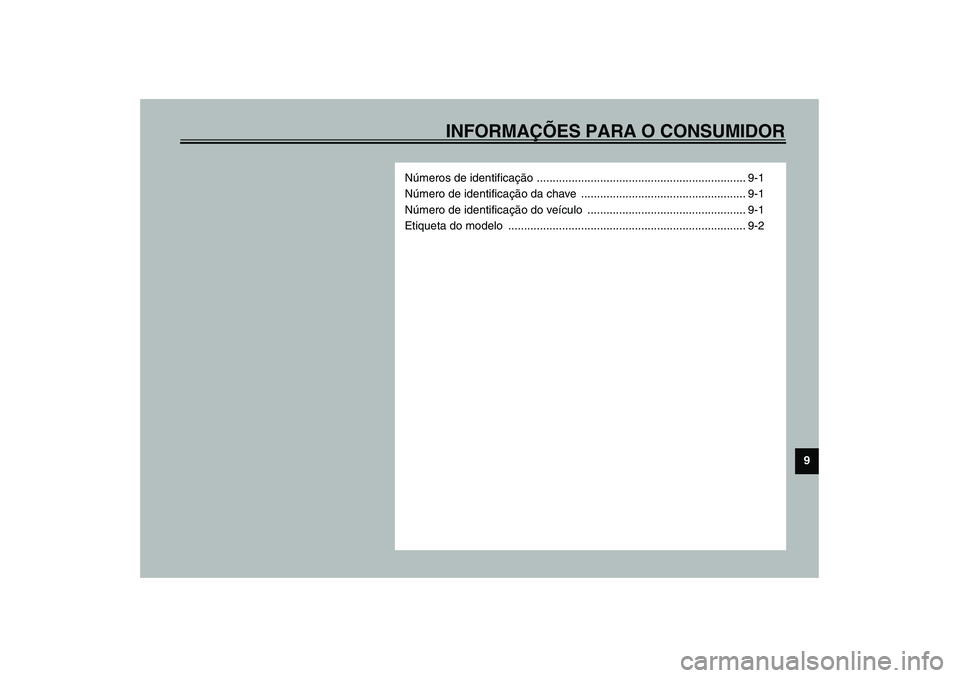

INFORMAÇÕES PARA O CONSUMIDOR
9
Números de identificação .................................................................. 9-1
Número de identificação da chave .................................................... 9-1
Número de identificação do veículo .................................................. 9-1
Etiqueta do modelo ........................................................................... 9-2
U5JWP2.book Page 1 Thursday, November 14, 2002 2:16 PM

9-1
9
PAU01039

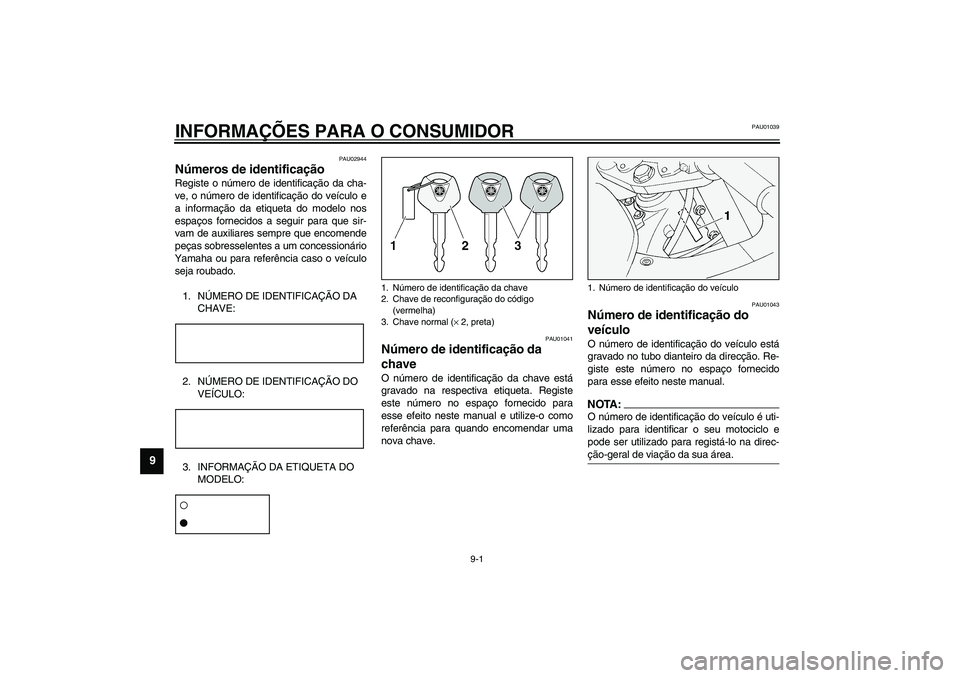

9-INFORMAÇÕES PARA O CONSUMIDOR
PAU02944
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos
espaços fornecidos a seguir para que sir-
vam de auxiliares sempre que encomende
peças sobresselentes a um concessionário
Yamaha ou para referência caso o veículo
seja roubado.
1. NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:CA-02P2. NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:CA-02P3. INFORMAÇÃO DA ETIQUETA DO
MODELO:CA-01PPAU01041
Número de identificação da
chave O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para
esse efeito neste manual e utilize-o como
referência para quando encomendar uma
nova chave.
PAU01043
Número de identificação do
veículo O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTA:_ O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área. _
1. Número de identificação da chave
2. Chave de reconfiguração do código
(vermelha)
3. Chave normal (× 2, preta)
1. Número de identificação do veículo
U5JWP2.book Page 1 Thursday, November 14, 2002 2:16 PM

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU01804

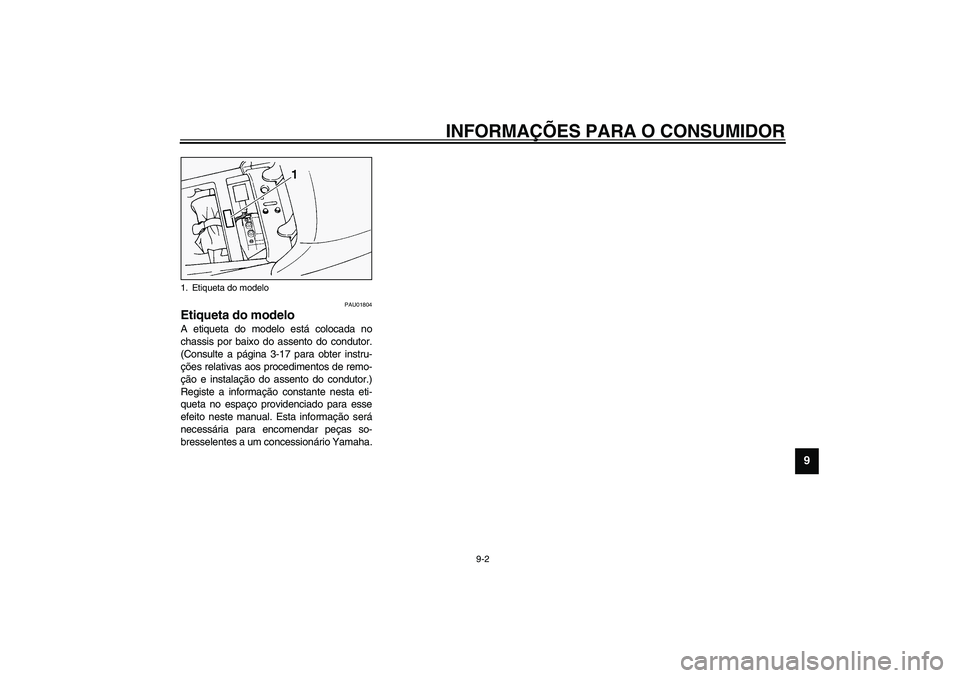

Etiqueta do modelo A etiqueta do modelo está colocada no
chassis por baixo do assento do condutor.
(Consulte a página 3-17 para obter instru-
ções relativas aos procedimentos de remo-
ção e instalação do assento do condutor.)
Registe a informação constante nesta eti-
queta no espaço providenciado para esse
efeito neste manual. Esta informação será
necessária para encomendar peças so-
bresselentes a um concessionário Yamaha.1. Etiqueta do modelo
U5JWP2.book Page 2 Thursday, November 14, 2002 2:16 PM

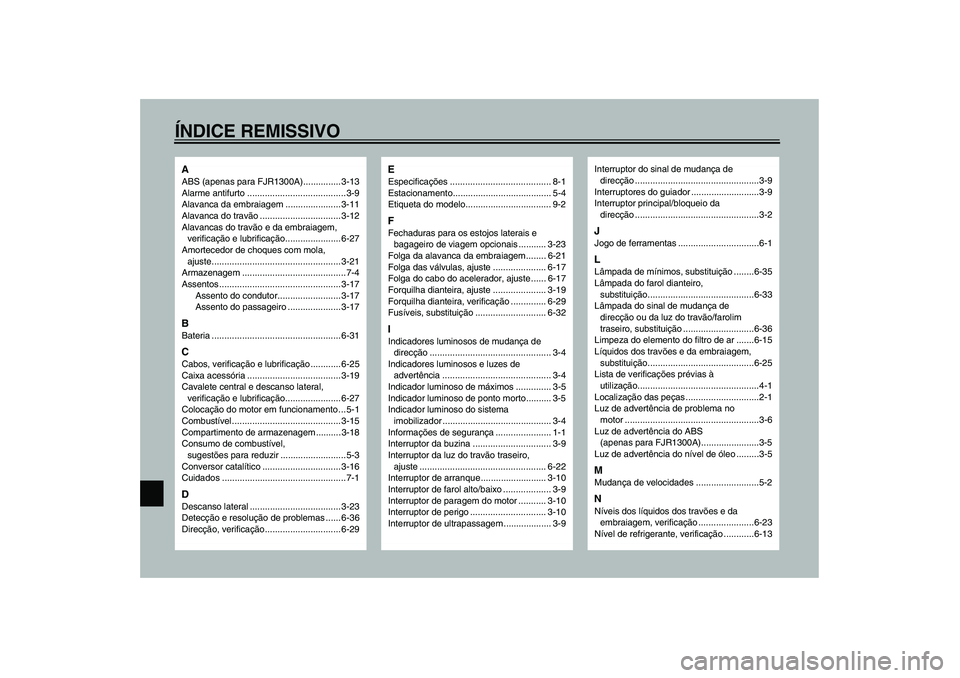

ÍNDICE REMISSIVOAABS (apenas para FJR1300A)............... 3-13
Alarme antifurto .......................................3-9
Alavanca da embraiagem ...................... 3-11
Alavanca do travão ................................ 3-12
Alavancas do travão e da embraiagem,
verificação e lubrificação...................... 6-27
Amortecedor de choques com mola,
ajuste................................................... 3-21
Armazenagem .........................................7-4
Assentos ................................................ 3-17
Assento do condutor......................... 3-17
Assento do passageiro ..................... 3-17BBateria ................................................... 6-31CCabos, verificação e lubrificação ............ 6-25
Caixa acessória ..................................... 3-19
Cavalete central e descanso lateral,
verificação e lubrificação...................... 6-27
Colocação do motor em funcionamento ... 5-1
Combustível........................................... 3-15
Compartimento de armazenagem .......... 3-18
Consumo de combustível,
sugestões para reduzir ..........................5-3
Conversor catalítico ............................... 3-16
Cuidados .................................................7-1DDescanso lateral .................................... 3-23
Detecção e resolução de problemas ...... 6-36
Direcção, verificação.............................. 6-29
EEspecificações ........................................ 8-1
Estacionamento....................................... 5-4
Etiqueta do modelo.................................. 9-2FFechaduras para os estojos laterais e
bagageiro de viagem opcionais ........... 3-23
Folga da alavanca da embraiagem........ 6-21
Folga das válvulas, ajuste ..................... 6-17
Folga do cabo do acelerador, ajuste ...... 6-17
Forquilha dianteira, ajuste ..................... 3-19
Forquilha dianteira, verificação .............. 6-29
Fusíveis, substituição ............................ 6-32IIndicadores luminosos de mudança de
direcção ................................................ 3-4
Indicadores luminosos e luzes de
advertência ........................................... 3-4
Indicador luminoso de máximos .............. 3-5
Indicador luminoso de ponto morto .......... 3-5
Indicador luminoso do sistema
imobilizador ........................................... 3-4
Informações de segurança ...................... 1-1
Interruptor da buzina ............................... 3-9
Interruptor da luz do travão traseiro,
ajuste .................................................. 6-22
Interruptor de arranque .......................... 3-10
Interruptor de farol alto/baixo ................... 3-9
Interruptor de paragem do motor ........... 3-10
Interruptor de perigo .............................. 3-10
Interruptor de ultrapassagem ................... 3-9
Interruptor do sinal de mudança de
direcção .................................................3-9
Interruptores do guiador ...........................3-9
Interruptor principal/bloqueio da
direcção .................................................3-2JJogo de ferramentas ................................6-1LLâmpada de mínimos, substituição ........6-35
Lâmpada do farol dianteiro,
substituição..........................................6-33
Lâmpada do sinal de mudança de
direcção ou da luz do travão/farolim
traseiro, substituição ............................6-36
Limpeza do elemento do filtro de ar .......6-15
Líquidos dos travões e da embraiagem,
substituição..........................................6-25
Lista de verificações prévias à
utilização................................................4-1
Localização das peças .............................2-1
Luz de advertência de problema no
motor .....................................................3-6
Luz de advertência do ABS
(apenas para FJR1300A).......................3-5
Luz de advertência do nível de óleo .........3-5MMudança de velocidades .........................5-2NNíveis dos líquidos dos travões e da
embraiagem, verificação ......................6-23
Nível de refrigerante, verificação ............6-13
U5JWP2.book Page 1 Thursday, November 14, 2002 2:16 PM

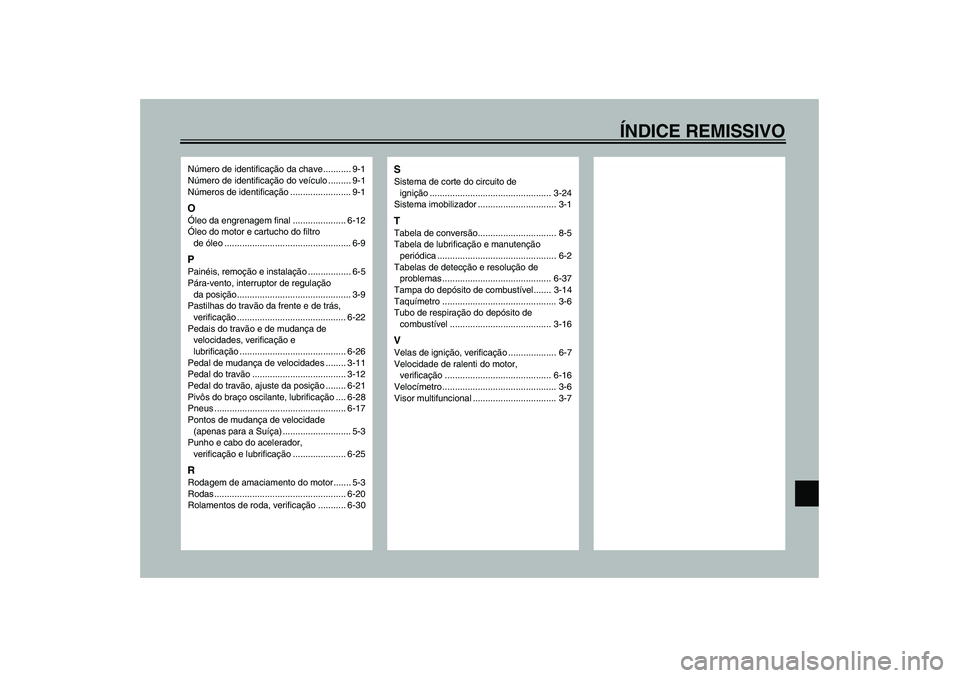

ÍNDICE REMISSIVO
Número de identificação da chave........... 9-1
Número de identificação do veículo ......... 9-1
Números de identificação ........................ 9-1OÓleo da engrenagem final ..................... 6-12
Óleo do motor e cartucho do filtro
de óleo .................................................. 6-9PPainéis, remoção e instalação ................. 6-5
Pára-vento, interruptor de regulação
da posição............................................. 3-9
Pastilhas do travão da frente e de trás,
verificação ........................................... 6-22
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação .......................................... 6-26
Pedal de mudança de velocidades ........ 3-11
Pedal do travão ..................................... 3-12
Pedal do travão, ajuste da posição ........ 6-21
Pivôs do braço oscilante, lubrificação....6-28
Pneus .................................................... 6-17
Pontos de mudança de velocidade
(apenas para a Suíça) ........................... 5-3
Punho e cabo do acelerador,
verificação e lubrificação ..................... 6-25RRodagem de amaciamento do motor....... 5-3
Rodas.................................................... 6-20
Rolamentos de roda, verificação ........... 6-30
SSistema de corte do circuito de
ignição ................................................ 3-24
Sistema imobilizador............................... 3-1TTabela de conversão............................... 8-5
Tabela de lubrificação e manutenção
periódica ............................................... 6-2
Tabelas de detecção e resolução de
problemas ........................................... 6-37
Tampa do depósito de combustível....... 3-14
Taquímetro ............................................. 3-6
Tubo de respiração do depósito de
combustível ........................................ 3-16VVelas de ignição, verificação ................... 6-7
Velocidade de ralenti do motor,
verificação .......................................... 6-16
Velocímetro............................................. 3-6
Visor multifuncional ................................. 3-7
U5JWP2.book Page 2 Thursday, November 14, 2002 2:16 PM

Shiro.fm Page 1 Thursday, June 7, 2001 11:38 AM
