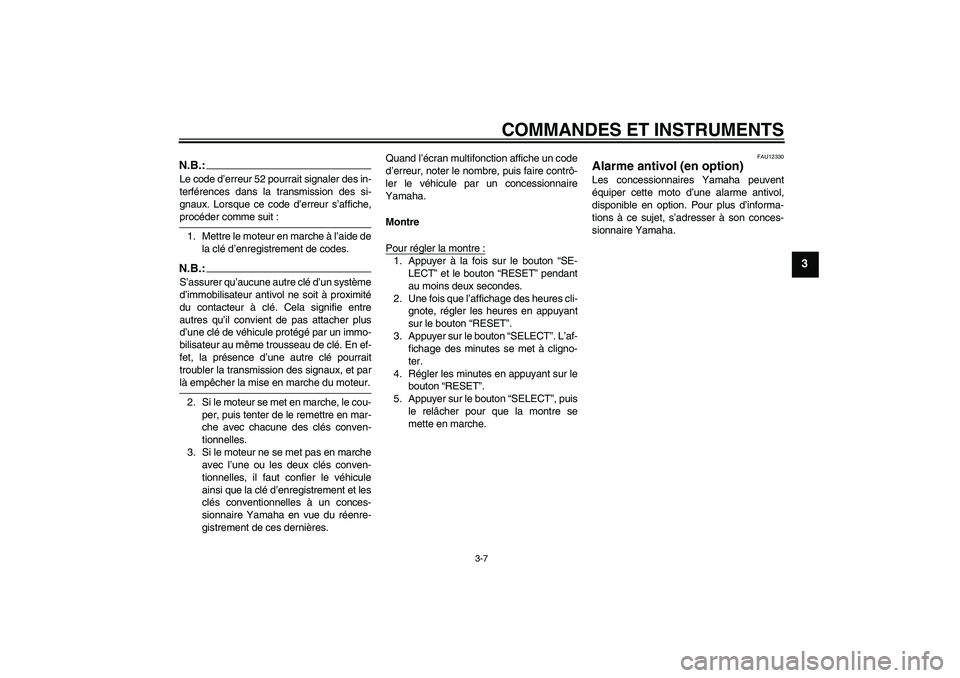

COMMANDES ET INSTRUMENTS
3-7
3
N.B.:Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,procéder comme suit :
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.N.B.:S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol ne soit à proximité
du contacteur à clé. Cela signifie entre
autres qu’il convient de pas attacher plus
d’une clé de véhicule protégé par un immo-
bilisateur au même trousseau de clé. En ef-
fet, la présence d’une autre clé pourrait
troubler la transmission des signaux, et parlà empêcher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.Quand l’écran multifonction affiche un code
d’erreur, noter le nombre, puis faire contrô-
ler le véhicule par un concessionnaire
Yamaha.
Montre
Pour régler la montre :
1. Appuyer à la fois sur le bouton “SE-
LECT” et le bouton “RESET” pendant
au moins deux secondes.
2. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton “RESET”.
3. Appuyer sur le bouton “SELECT”. L’af-
fichage des minutes se met à cligno-
ter.
4. Régler les minutes en appuyant sur le
bouton “RESET”.
5. Appuyer sur le bouton “SELECT”, puis
le relâcher pour que la montre se
mette en marche.
FAU12330
Alarme antivol (en option) Les concessionnaires Yamaha peuvent
équiper cette moto d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
5JWF3.book Page 7 Friday, September 5, 2003 5:15 PM

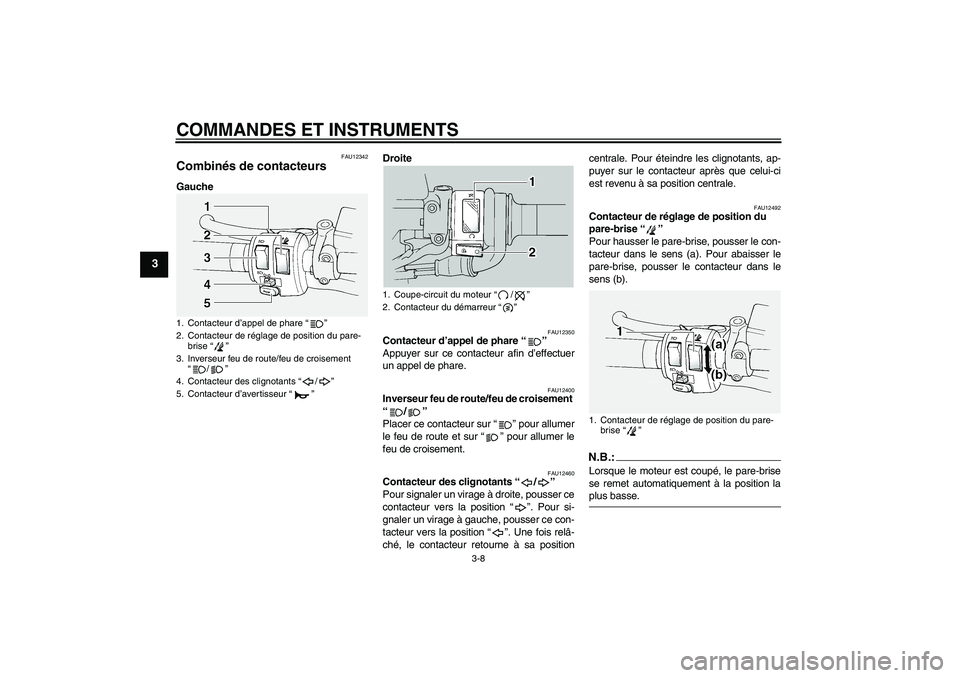

COMMANDES ET INSTRUMENTS
3-8
3
FAU12342
Combinés de contacteurs GaucheDroite
FAU12350
Contacteur d’appel de phare “”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “” pour allumer
le feu de route et sur “” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position “”. Une fois relâ-
ché, le contacteur retourne à sa positioncentrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12492
Contacteur de réglage de position du
pare-brise “”
Pour hausser le pare-brise, pousser le con-
tacteur dans le sens (a). Pour abaisser le
pare-brise, pousser le contacteur dans le
sens (b).N.B.:Lorsque le moteur est coupé, le pare-brise
se remet automatiquement à la position laplus basse.
1. Contacteur d’appel de phare “”
2. Contacteur de réglage de position du pare-
brise “”
3. Inverseur feu de route/feu de croisement
“/”
4. Contacteur des clignotants “/”
5. Contacteur d’avertisseur “”
1. Coupe-circuit du moteur “/”
2. Contacteur du démarreur “”
1. Contacteur de réglage de position du pare-
brise “”
5JWF3.book Page 8 Friday, September 5, 2003 5:15 PM

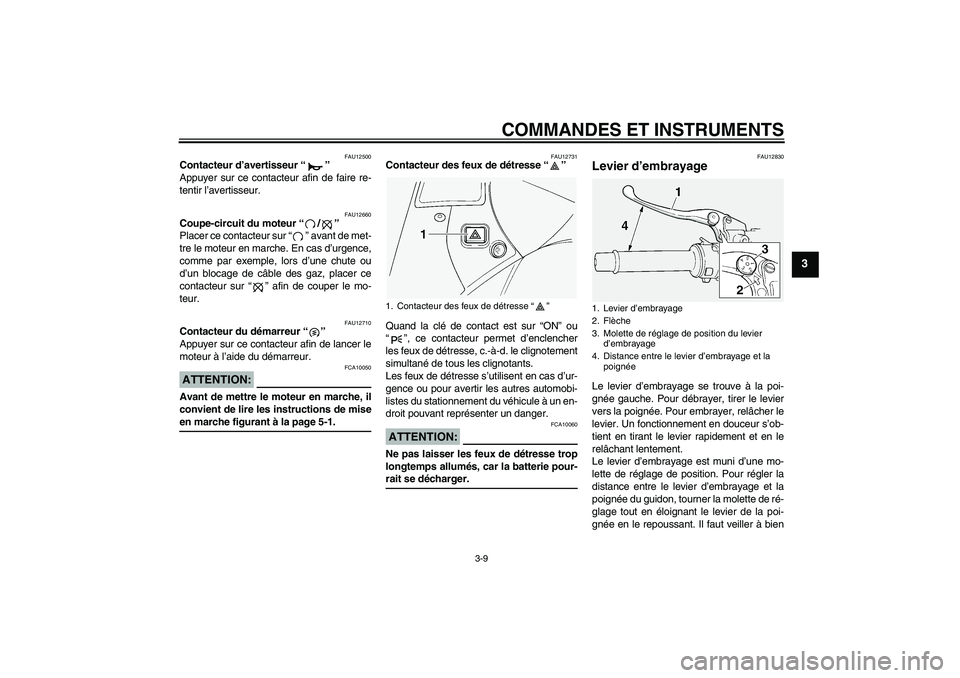

COMMANDES ET INSTRUMENTS
3-9
3
FAU12500
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur “/”
Placer ce contacteur sur “” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur “” afin de couper le mo-
teur.
FAU12710
Contacteur du démarreur “”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur.ATTENTION:
FCA10050
Avant de mettre le moteur en marche, il
convient de lire les instructions de miseen marche figurant à la page 5-1.
FAU12731
Contacteur des feux de détresse “”
Quand la clé de contact est sur “ON” ou
“”, ce contacteur permet d’enclencher
les feux de détresse, c.-à-d. le clignotement
simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un en-
droit pouvant représenter un danger.ATTENTION:
FCA10060
Ne pas laisser les feux de détresse trop
longtemps allumés, car la batterie pour-rait se décharger.
FAU12830
Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est muni d’une mo-
lette de réglage de position. Pour régler la
distance entre le levier d’embrayage et la
poignée du guidon, tourner la molette de ré-
glage tout en éloignant le levier de la poi-
gnée en le repoussant. Il faut veiller à bien
1. Contacteur des feux de détresse “”
1. Levier d’embrayage
2. Flèche
3. Molette de réglage de position du levier
d’embrayage
4. Distance entre le levier d’embrayage et la
poignée
5JWF3.book Page 9 Friday, September 5, 2003 5:15 PM

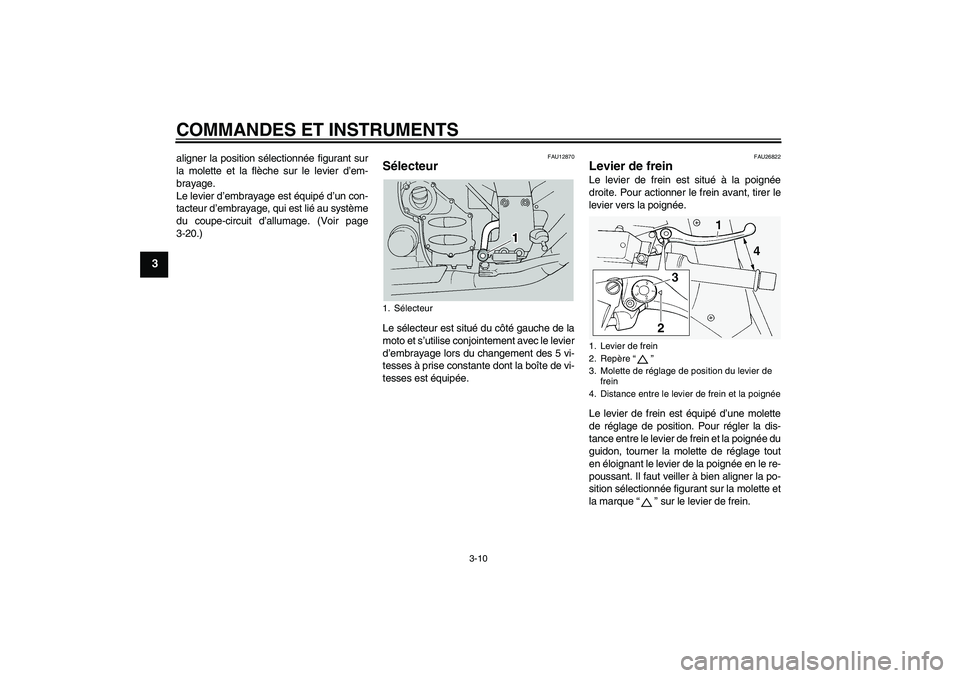

COMMANDES ET INSTRUMENTS
3-10
3
aligner la position sélectionnée figurant sur
la molette et la flèche sur le levier d’em-
brayage.
Le levier d’embrayage est équipé d’un con-
tacteur d’embrayage, qui est lié au système
du coupe-circuit d’allumage. (Voir page
3-20.)
FAU12870
Sélecteur Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 5 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.
FAU26822
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.
Le levier de frein est équipé d’une molette
de réglage de position. Pour régler la dis-
tance entre le levier de frein et la poignée du
guidon, tourner la molette de réglage tout
en éloignant le levier de la poignée en le re-
poussant. Il faut veiller à bien aligner la po-
sition sélectionnée figurant sur la molette et
la marque “” sur le levier de frein.
1. Sélecteur
1. Levier de frein
2. Repère “”
3. Molette de réglage de position du levier de
frein
4. Distance entre le levier de frein et la poignée
5JWF3.book Page 10 Friday, September 5, 2003 5:15 PM

COMMANDES ET INSTRUMENTS

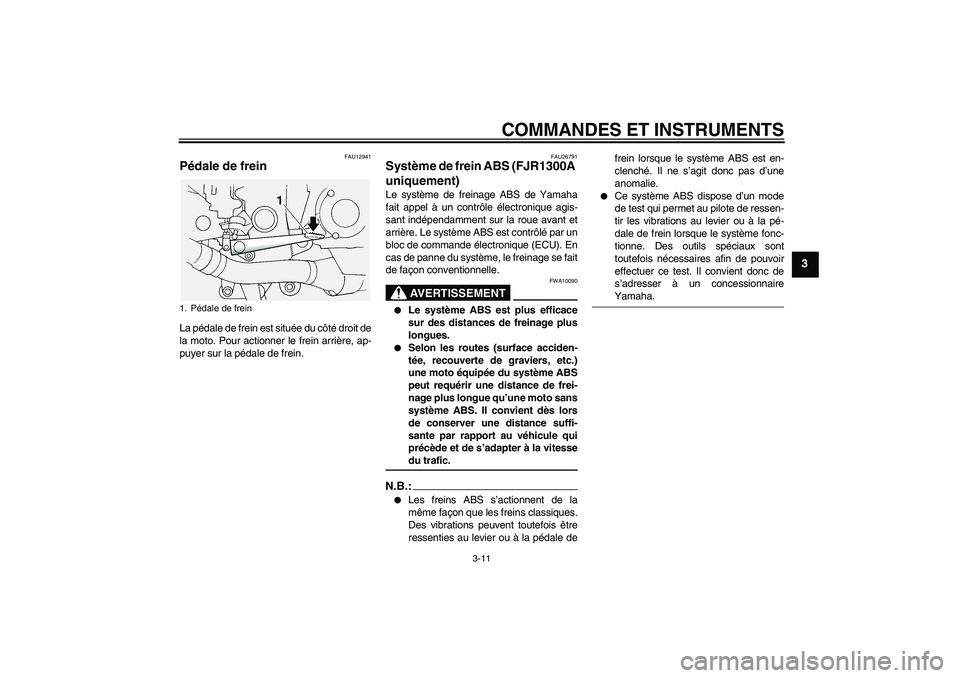

3-11
3
FAU12941
Pédale de frein La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU26791
Système de frein ABS (FJR1300A
uniquement)Le système de freinage ABS de Yamaha
fait appel à un contrôle électronique agis-
sant indépendamment sur la roue avant et
arrière. Le système ABS est contrôlé par un
bloc de commande électronique (ECU). En
cas de panne du système, le freinage se fait
de façon conventionnelle.
AVERTISSEMENT
FWA10090


Le système ABS est plus efficace
sur des distances de freinage plus
longues.


Selon les routes (surface acciden-
tée, recouverte de graviers, etc.)
une moto équipée du système ABS
peut requérir une distance de frei-
nage plus longue qu’une moto sans
système ABS. Il convient dès lors
de conserver une distance suffi-
sante par rapport au véhicule qui
précède et de s’adapter à la vitessedu trafic.
N.B.:

Les freins ABS s’actionnent de la
même façon que les freins classiques.
Des vibrations peuvent toutefois être
ressenties au levier ou à la pédale defrein lorsque le système ABS est en-
clenché. Il ne s’agit donc pas d’une
anomalie.


Ce système ABS dispose d’un mode
de test qui permet au pilote de ressen-
tir les vibrations au levier ou à la pé-
dale de frein lorsque le système fonc-
tionne. Des outils spéciaux sont
toutefois nécessaires afin de pouvoir
effectuer ce test. Il convient donc de
s’adresser à un concessionnaireYamaha.
1. Pédale de frein
5JWF3.book Page 11 Friday, September 5, 2003 5:15 PM

COMMANDES ET INSTRUMENTS

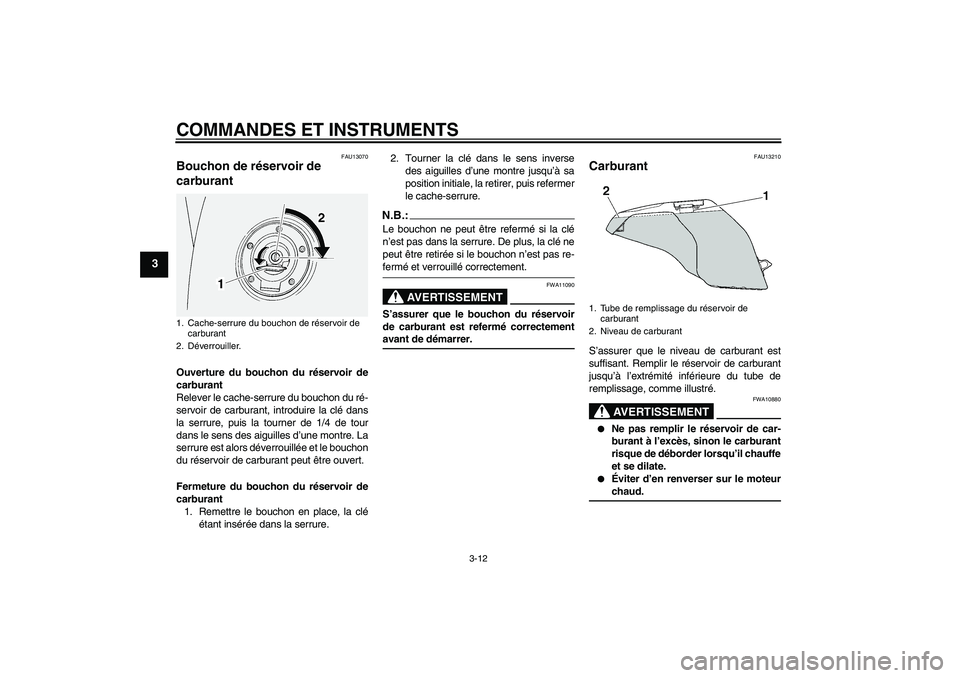

3-12
3
FAU13070
Bouchon de réservoir de
carburant Ouverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner de 1/4 de tour
dans le sens des aiguilles d’une montre. La
serrure est alors déverrouillée et le bouchon
du réservoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé
étant insérée dans la serrure.2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, la retirer, puis refermer
le cache-serrure.
N.B.:Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-fermé et verrouillé correctement.
AVERTISSEMENT
FWA11090
S’assurer que le bouchon du réservoir
de carburant est refermé correctementavant de démarrer.
FAU13210
Carburant S’assurer que le niveau de carburant est
suffisant. Remplir le réservoir de carburant
jusqu’à l’extrémité inférieure du tube de
remplissage, comme illustré.
AVERTISSEMENT
FWA10880


Ne pas remplir le réservoir de car-
burant à l’excès, sinon le carburant
risque de déborder lorsqu’il chauffe
et se dilate.


Éviter d’en renverser sur le moteurchaud.
1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller.
1. Tube de remplissage du réservoir de
carburant
2. Niveau de carburant
5JWF3.book Page 12 Friday, September 5, 2003 5:15 PM

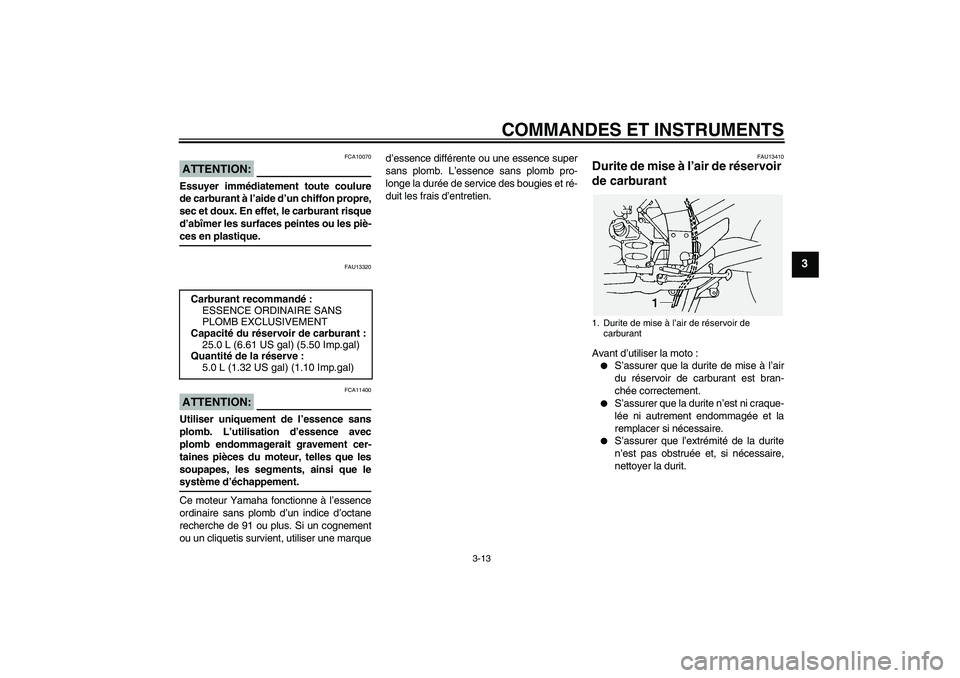

COMMANDES ET INSTRUMENTS
3-13
3
ATTENTION:
FCA10070
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon propre,
sec et doux. En effet, le carburant risque
d’abîmer les surfaces peintes ou les piè-ces en plastique.
FAU13320
ATTENTION:
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marqued’essence différente ou une essence super
sans plomb. L’essence sans plomb pro-
longe la durée de service des bougies et ré-
duit les frais d’entretien.
FAU13410
Durite de mise à l’air de réservoir
de carburant Avant d’utiliser la moto :

S’assurer que la durite de mise à l’air
du réservoir de carburant est bran-
chée correctement.


S’assurer que la durite n’est ni craque-
lée ni autrement endommagée et la
remplacer si nécessaire.


S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire,
nettoyer la durit. Carburant recommandé :
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
25.0 L (6.61 US gal) (5.50 Imp.gal)
Quantité de la réserve :
5.0 L (1.32 US gal) (1.10 Imp.gal)
1. Durite de mise à l’air de réservoir de
carburant
5JWF3.book Page 13 Friday, September 5, 2003 5:15 PM

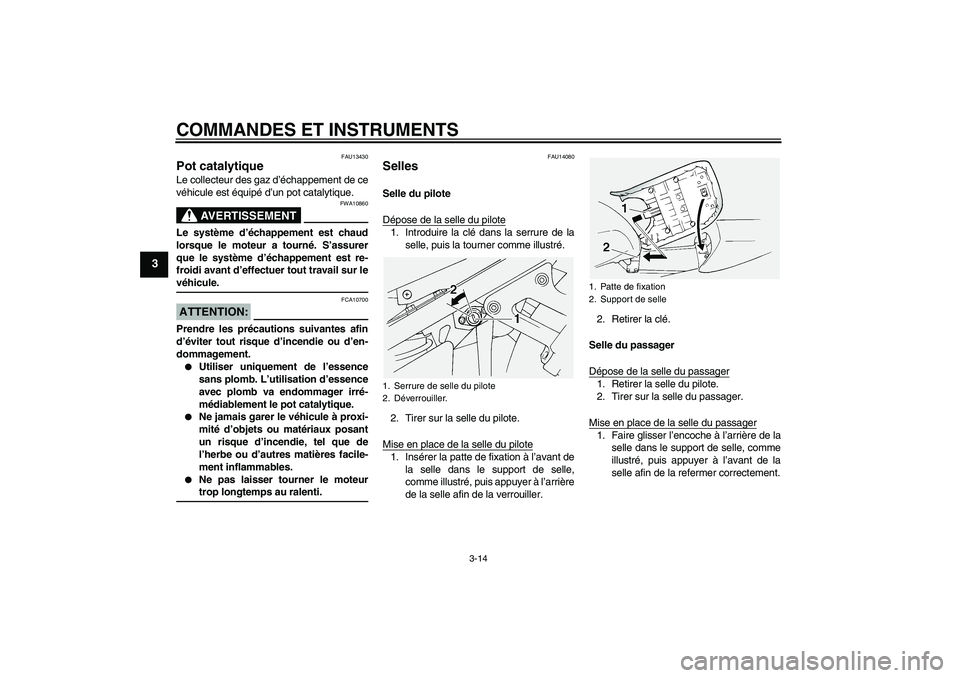

COMMANDES ET INSTRUMENTS
3-14
3
FAU13430
Pot catalytique Le collecteur des gaz d’échappement de ce
véhicule est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10860
Le système d’échappement est chaud
lorsque le moteur a tourné. S’assurer
que le système d’échappement est re-
froidi avant d’effectuer tout travail sur levéhicule.ATTENTION:
FCA10700
Prendre les précautions suivantes afin
d’éviter tout risque d’incendie ou d’en-
dommagement.

Utiliser uniquement de l’essence
sans plomb. L’utilisation d’essence
avec plomb va endommager irré-
médiablement le pot catalytique.


Ne jamais garer le véhicule à proxi-
mité d’objets ou matériaux posant
un risque d’incendie, tel que de
l’herbe ou d’autres matières facile-
ment inflammables.


Ne pas laisser tourner le moteurtrop longtemps au ralenti.
FAU14080
Selles Selle du pilote
Dépose de la selle du pilote1. Introduire la clé dans la serrure de la
selle, puis la tourner comme illustré.
2. Tirer sur la selle du pilote.
Mise en place de la selle du pilote1. Insérer la patte de fixation à l’avant de
la selle dans le support de selle,
comme illustré, puis appuyer à l’arrière
de la selle afin de la verrouiller.2. Retirer la clé.
Selle du passager
Dépose de la selle du passager
1. Retirer la selle du pilote.
2. Tirer sur la selle du passager.
Mise en place de la selle du passager1. Faire glisser l’encoche à l’arrière de la
selle dans le support de selle, comme
illustré, puis appuyer à l’avant de la
selle afin de la refermer correctement.
1. Serrure de selle du pilote
2. Déverrouiller.
1. Patte de fixation
2. Support de selle
5JWF3.book Page 14 Friday, September 5, 2003 5:15 PM

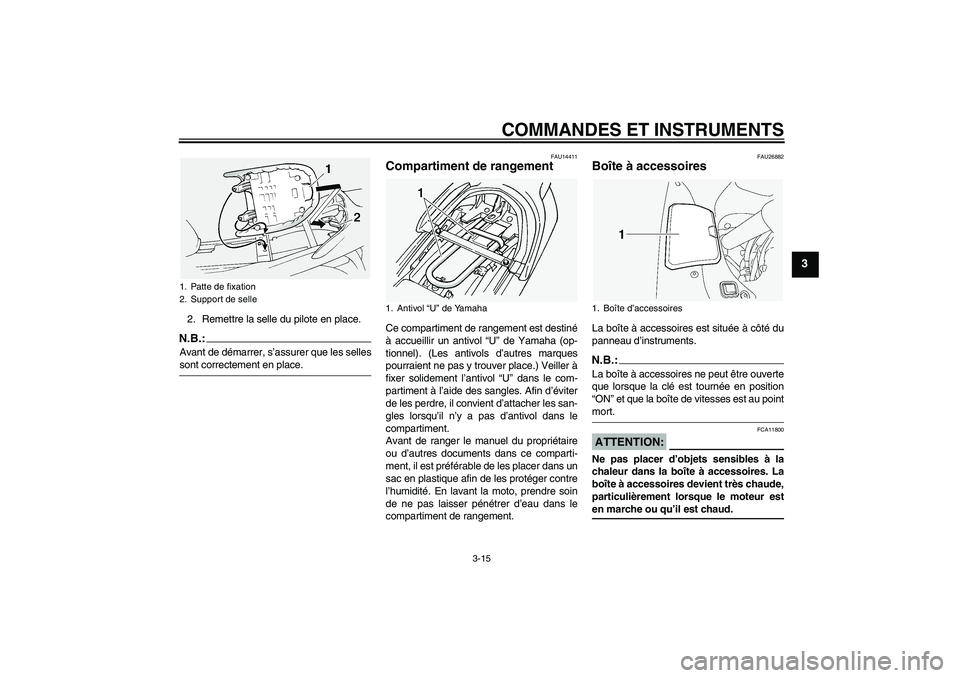

COMMANDES ET INSTRUMENTS
3-15
3
2. Remettre la selle du pilote en place.N.B.:Avant de démarrer, s’assurer que les sellessont correctement en place.
FAU14411
Compartiment de rangement Ce compartiment de rangement est destiné
à accueillir un antivol “U” de Yamaha (op-
tionnel). (Les antivols d’autres marques
pourraient ne pas y trouver place.) Veiller à
fixer solidement l’antivol “U” dans le com-
partiment à l’aide des sangles. Afin d’éviter
de les perdre, il convient d’attacher les san-
gles lorsqu’il n’y a pas d’antivol dans le
compartiment.
Avant de ranger le manuel du propriétaire
ou d’autres documents dans ce comparti-
ment, il est préférable de les placer dans un
sac en plastique afin de les protéger contre
l’humidité. En lavant la moto, prendre soin
de ne pas laisser pénétrer d’eau dans le
compartiment de rangement.
FAU26882
Boîte à accessoires La boîte à accessoires est située à côté du
panneau d’instruments.N.B.:La boîte à accessoires ne peut être ouverte
que lorsque la clé est tournée en position
“ON” et que la boîte de vitesses est au pointmort.ATTENTION:
FCA11800
Ne pas placer d’objets sensibles à la
chaleur dans la boîte à accessoires. La
boîte à accessoires devient très chaude,
particulièrement lorsque le moteur esten marche ou qu’il est chaud.
1. Patte de fixation
2. Support de selle
1. Antivol “U” de Yamaha
1. Boîte d’accessoires
5JWF3.book Page 15 Friday, September 5, 2003 5:15 PM

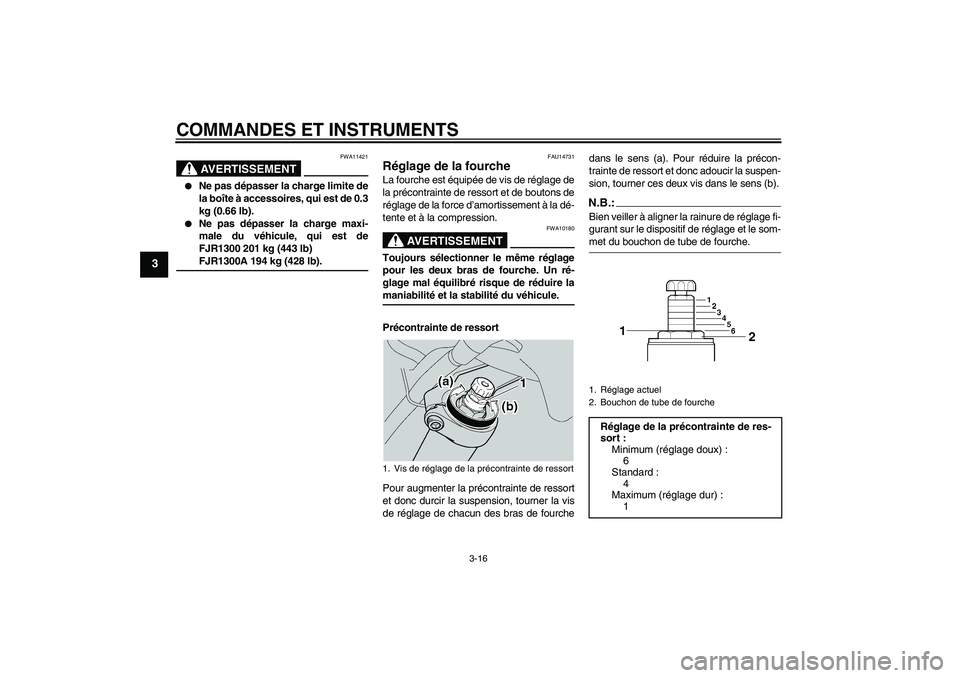

COMMANDES ET INSTRUMENTS
3-16
3
AVERTISSEMENT
FWA11421


Ne pas dépasser la charge limite de
la boîte à accessoires, qui est de 0.3
kg (0.66 lb).


Ne pas dépasser la charge maxi-
male du véhicule, qui est de
FJR1300 201 kg (443 lb)FJR1300A 194 kg (428 lb).
FAU14731
Réglage de la fourche La fourche est équipée de vis de réglage de
la précontrainte de ressort et de boutons de
réglage de la force d’amortissement à la dé-
tente et à la compression.
AVERTISSEMENT
FWA10180
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire lamaniabilité et la stabilité du véhicule.
Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourchedans le sens (a). Pour réduire la précon-
trainte de ressort et donc adoucir la suspen-
sion, tourner ces deux vis dans le sens (b).
N.B.:Bien veiller à aligner la rainure de réglage fi-
gurant sur le dispositif de réglage et le som-met du bouchon de tube de fourche.
1. Vis de réglage de la précontrainte de ressort
1. Réglage actuel
2. Bouchon de tube de fourcheRéglage de la précontrainte de res-
sort :
Minimum (réglage doux) :
6
Standard :
4
Maximum (réglage dur) :
1
5JWF3.book Page 16 Friday, September 5, 2003 5:15 PM
