UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

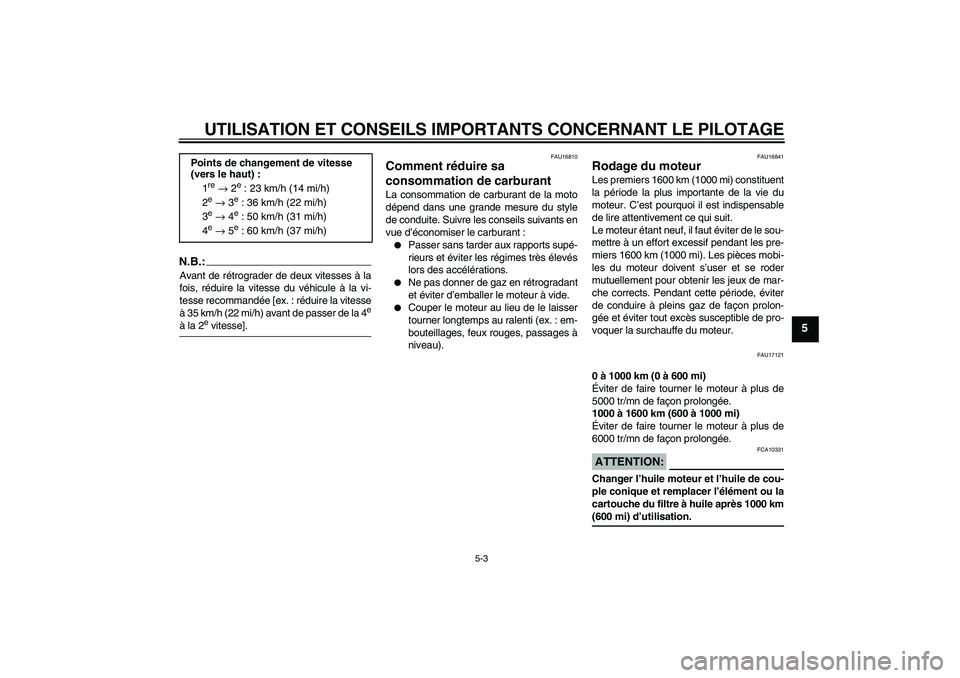

5-3
5
N.B.:Avant de rétrograder de deux vitesses à la
fois, réduire la vitesse du véhicule à la vi-
tesse recommandée [ex. : réduire la vitesse
à 35 km/h (22 mi/h) avant de passer de la 4
e
à la 2
e vitesse].
FAU16810
Comment réduire sa
consommation de carburant La consommation de carburant de la moto
dépend dans une grande mesure du style
de conduite. Suivre les conseils suivants en
vue d’économiser le carburant :

Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.


Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.


Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux rouges, passages à
niveau).
FAU16841
Rodage du moteur Les premiers 1600 km (1000 mi) constituent
la période la plus importante de la vie du
moteur. C’est pourquoi il est indispensable
de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces mobi-
les du moteur doivent s’user et se roder
mutuellement pour obtenir les jeux de mar-
che corrects. Pendant cette période, éviter
de conduire à pleins gaz de façon prolon-
gée et éviter tout excès susceptible de pro-
voquer la surchauffe du moteur.
FAU17121
0 à 1000 km (0 à 600 mi)
Éviter de faire tourner le moteur à plus de
5000 tr/mn de façon prolongée.
1000 à 1600 km (600 à 1000 mi)
Éviter de faire tourner le moteur à plus de
6000 tr/mn de façon prolongée.ATTENTION:
FCA10331
Changer l’huile moteur et l’huile de cou-
ple conique et remplacer l’élément ou la
cartouche du filtre à huile après 1000 km(600 mi) d’utilisation. Points de changement de vitesse
(vers le haut) :
1
re → 2
e : 23 km/h (14 mi/h)
2
e → 3
e : 36 km/h (22 mi/h)
3
e → 4
e : 50 km/h (31 mi/h)
4
e → 5
e : 60 km/h (37 mi/h)
5JWF3.book Page 3 Friday, September 5, 2003 5:15 PM

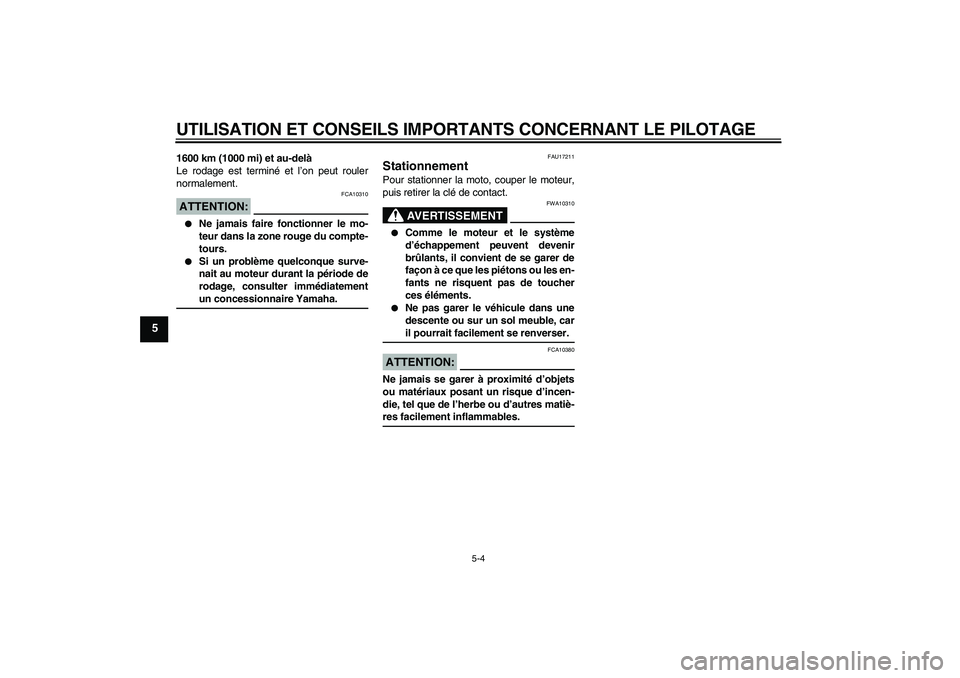

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5
1600 km (1000 mi) et au-delà
Le rodage est terminé et l’on peut rouler
normalement.ATTENTION:
FCA10310


Ne jamais faire fonctionner le mo-
teur dans la zone rouge du compte-
tours.


Si un problème quelconque surve-
nait au moteur durant la période de
rodage, consulter immédiatementun concessionnaire Yamaha.
FAU17211
Stationnement Pour stationner la moto, couper le moteur,
puis retirer la clé de contact.
AVERTISSEMENT
FWA10310


Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les en-
fants ne risquent pas de toucher
ces éléments.


Ne pas garer le véhicule dans une
descente ou sur un sol meuble, caril pourrait facilement se renverser.
ATTENTION:
FCA10380
Ne jamais se garer à proximité d’objets
ou matériaux posant un risque d’incen-
die, tel que de l’herbe ou d’autres matiè-res facilement inflammables.
5JWF3.book Page 4 Friday, September 5, 2003 5:15 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

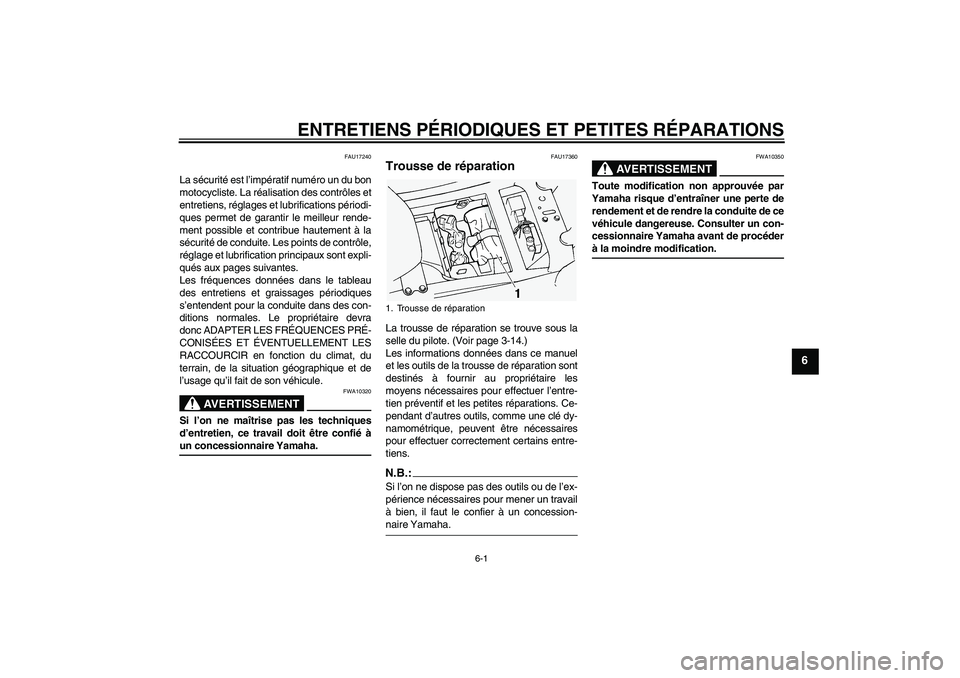

6-1
6
FAU17240
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et
entretiens, réglages et lubrifications périodi-
ques permet de garantir le meilleur rende-
ment possible et contribue hautement à la
sécurité de conduite. Les points de contrôle,
réglage et lubrification principaux sont expli-
qués aux pages suivantes.
Les fréquences données dans le tableau
des entretiens et graissages périodiques
s’entendent pour la conduite dans des con-
ditions normales. Le propriétaire devra
donc ADAPTER LES FRÉQUENCES PRÉ-
CONISÉES ET ÉVENTUELLEMENT LES
RACCOURCIR en fonction du climat, du
terrain, de la situation géographique et de
l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10320
Si l’on ne maîtrise pas les techniques
d’entretien, ce travail doit être confié àun concessionnaire Yamaha.
FAU17360
Trousse de réparation La trousse de réparation se trouve sous la
selle du pilote. (Voir page 3-14.)
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.:Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-naire Yamaha.
AVERTISSEMENT
FWA10350
Toute modification non approuvée par
Yamaha risque d’entraîner une perte de
rendement et de rendre la conduite de ce
véhicule dangereuse. Consulter un con-
cessionnaire Yamaha avant de procéderà la moindre modification.
1. Trousse de réparation
5JWF3.book Page 1 Friday, September 5, 2003 5:15 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

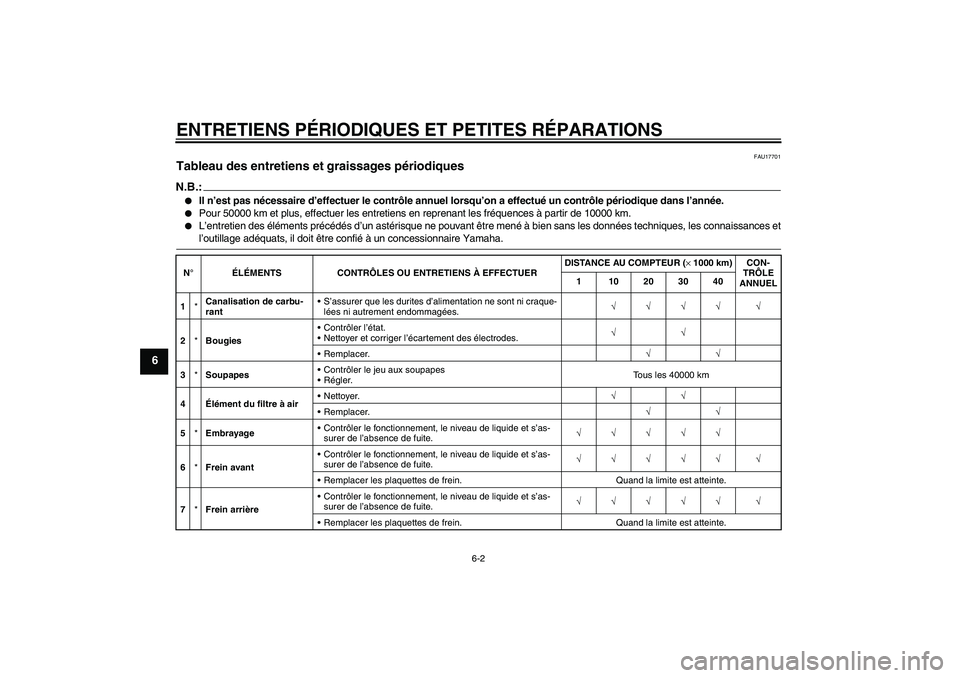

6-2
6
FAU17701
Tableau des entretiens et graissages périodiques N.B.:

Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année.


Pour 50000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 10000 km.


L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les connaissances etl’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
1*Canalisation de carbu-
rantS’assurer que les durites d’alimentation ne sont ni craque-
lées ni autrement endommagées.√√√√ √
2*BougiesContrôler l’état.
Nettoyer et corriger l’écartement des électrodes.√√
Remplacer.√√
3*SoupapesContrôler le jeu aux soupapes
Régler.Tous les 40000 km
4Élément du filtre à airNettoyer.√√
Remplacer.√√
5*EmbrayageContrôler le fonctionnement, le niveau de liquide et s’as-
surer de l’absence de fuite.√√√√√
6*Frein avantContrôler le fonctionnement, le niveau de liquide et s’as-
surer de l’absence de fuite.√√√√√ √
Remplacer les plaquettes de frein. Quand la limite est atteinte.
7*Frein arrièreContrôler le fonctionnement, le niveau de liquide et s’as-
surer de l’absence de fuite.√√√√√ √
Remplacer les plaquettes de frein. Quand la limite est atteinte.
5JWF3.book Page 2 Friday, September 5, 2003 5:15 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

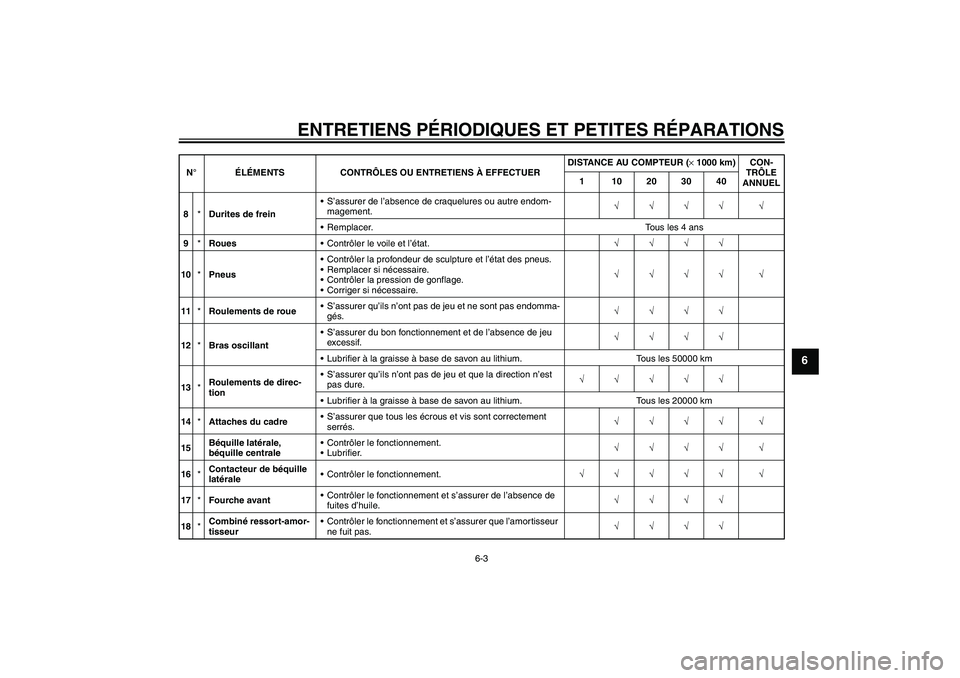

6-3
6
8*Durites de freinS’assurer de l’absence de craquelures ou autre endom-
magement.√√√√ √
Remplacer. Tous les 4 ans
9*RouesContrôler le voile et l’état.√√√√
10*PneusContrôler la profondeur de sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√ √
11*Roulements de roueS’assurer qu’ils n’ont pas de jeu et ne sont pas endomma-
gés.√√√√
12*Bras oscillantS’assurer du bon fonctionnement et de l’absence de jeu
excessif.√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km
13*Roulements de direc-
tionS’assurer qu’ils n’ont pas de jeu et que la direction n’est
pas dure.√√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km
14*Attaches du cadreS’assurer que tous les écrous et vis sont correctement
serrés.√√√√ √
15Béquille latérale,
béquille centraleContrôler le fonctionnement.
Lubrifier.√√√√ √
16*Contacteur de béquille
latéraleContrôler le fonctionnement.√√√√√ √
17*Fourche avantContrôler le fonctionnement et s’assurer de l’absence de
fuites d’huile.√√√√
18*Combiné ressort-amor-
tisseurContrôler le fonctionnement et s’assurer que l’amortisseur
ne fuit pas.√√√√ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
5JWF3.book Page 3 Friday, September 5, 2003 5:15 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

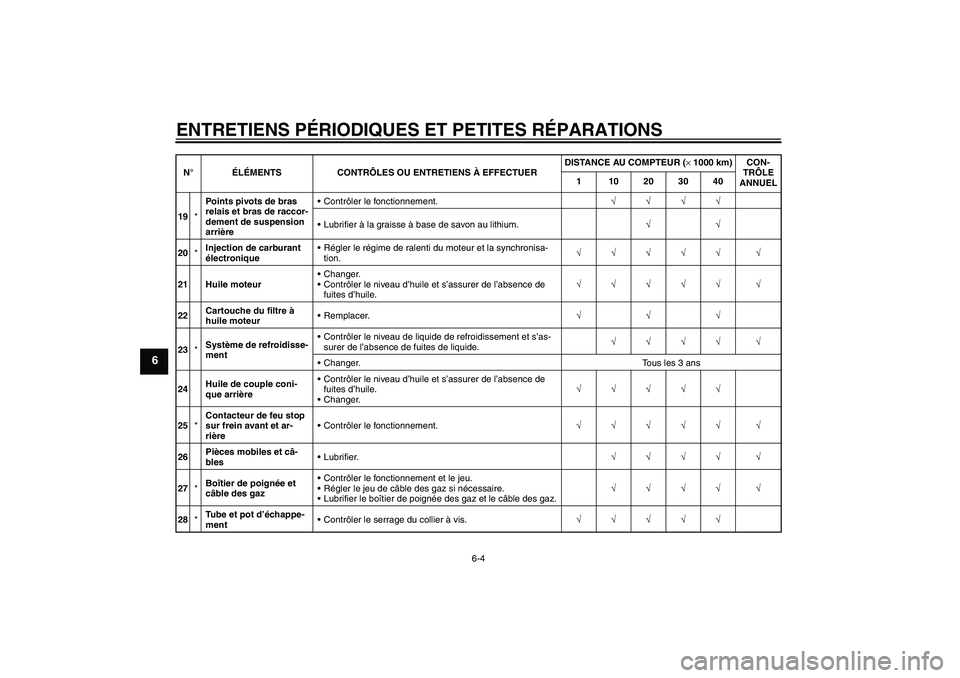

6-4
6
19*Points pivots de bras
relais et bras de raccor-
dement de suspension
arrière Contrôler le fonctionnement.√√√√
Lubrifier à la graisse à base de savon au lithium.√√
20*Injection de carburant
électroniqueRégler le régime de ralenti du moteur et la synchronisa-
tion.√√√√√ √
21 Huile moteurChanger.
Contrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.√√√√√ √
22Cartouche du filtre à
huile moteurRemplacer.√√√
23*Système de refroidisse-
mentContrôler le niveau de liquide de refroidissement et s’as-
surer de l’absence de fuites de liquide.√√√√ √
Changer. Tous les 3 ans
24Huile de couple coni-
que arrièreContrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.
Changer.√√√√√
25*Contacteur de feu stop
sur frein avant et ar-
rièreContrôler le fonctionnement.√√√√√ √
26Pièces mobiles et câ-
blesLubrifier.√√√√ √
27*Boîtier de poignée et
câble des gazContrôler le fonctionnement et le jeu.
Régler le jeu de câble des gaz si nécessaire.
Lubrifier le boîtier de poignée des gaz et le câble des gaz.√√√√ √
28*Tube et pot d’échappe-
mentContrôler le serrage du collier à vis.√√√√√ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 102030405JWF3.book Page 4 Friday, September 5, 2003 5:15 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

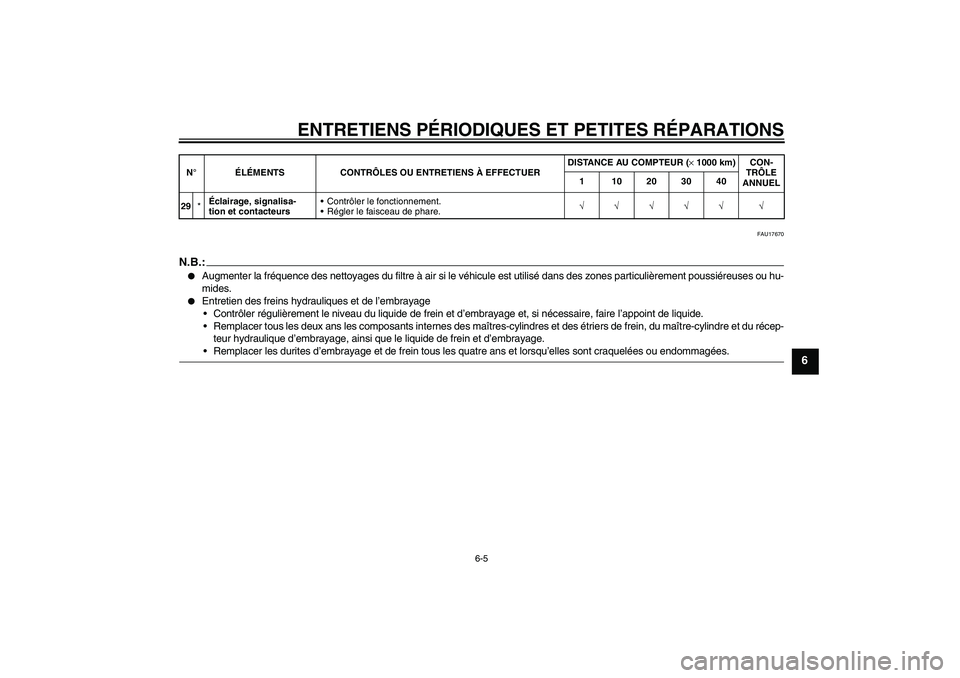

6-5
6
FAU17670
N.B.:

Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou hu-
mides.


Entretien des freins hydrauliques et de l’embrayage
Contrôler régulièrement le niveau du liquide de frein et d’embrayage et, si nécessaire, faire l’appoint de liquide.
Remplacer tous les deux ans les composants internes des maîtres-cylindres et des étriers de frein, du maître-cylindre et du récep-
teur hydraulique d’embrayage, ainsi que le liquide de frein et d’embrayage.Remplacer les durites d’embrayage et de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
29*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√ √ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
5JWF3.book Page 5 Friday, September 5, 2003 5:15 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

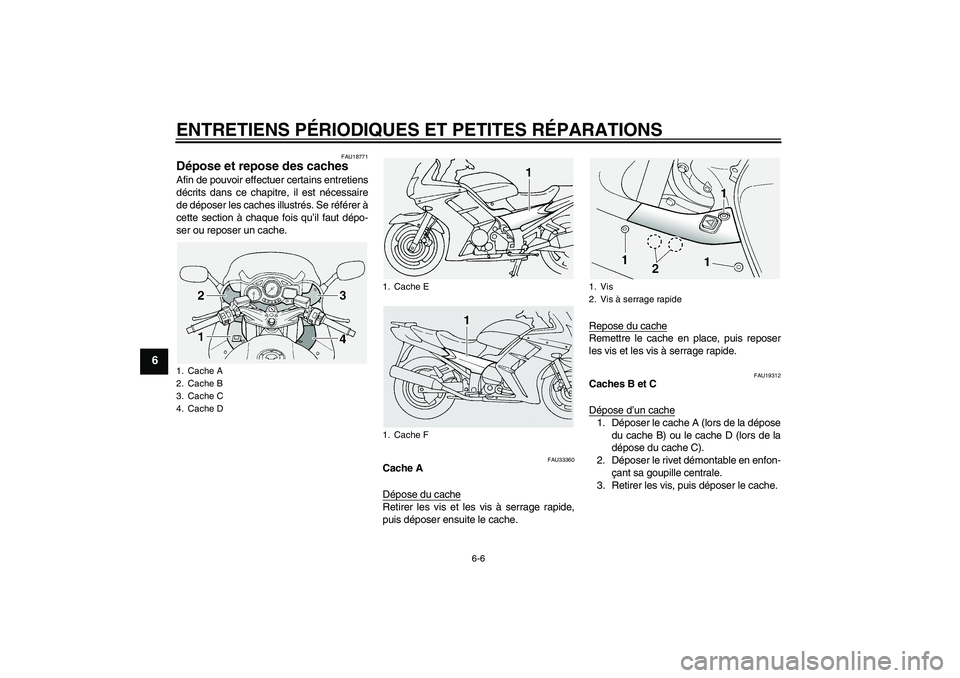

6-6
6
FAU18771
Dépose et repose des caches Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAU33360
Cache A
Dépose du cacheRetirer les vis et les vis à serrage rapide,
puis déposer ensuite le cache.Repose du cache
Remettre le cache en place, puis reposer
les vis et les vis à serrage rapide.
FAU19312
Caches B et C
Dépose d’un cache1. Déposer le cache A (lors de la dépose
du cache B) ou le cache D (lors de la
dépose du cache C).
2. Déposer le rivet démontable en enfon-
çant sa goupille centrale.
3. Retirer les vis, puis déposer le cache.
1. Cache A
2. Cache B
3. Cache C
4. Cache D
1. Cache E
1. Cache F
1. Vis
2. Vis à serrage rapide
5JWF3.book Page 6 Friday, September 5, 2003 5:15 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

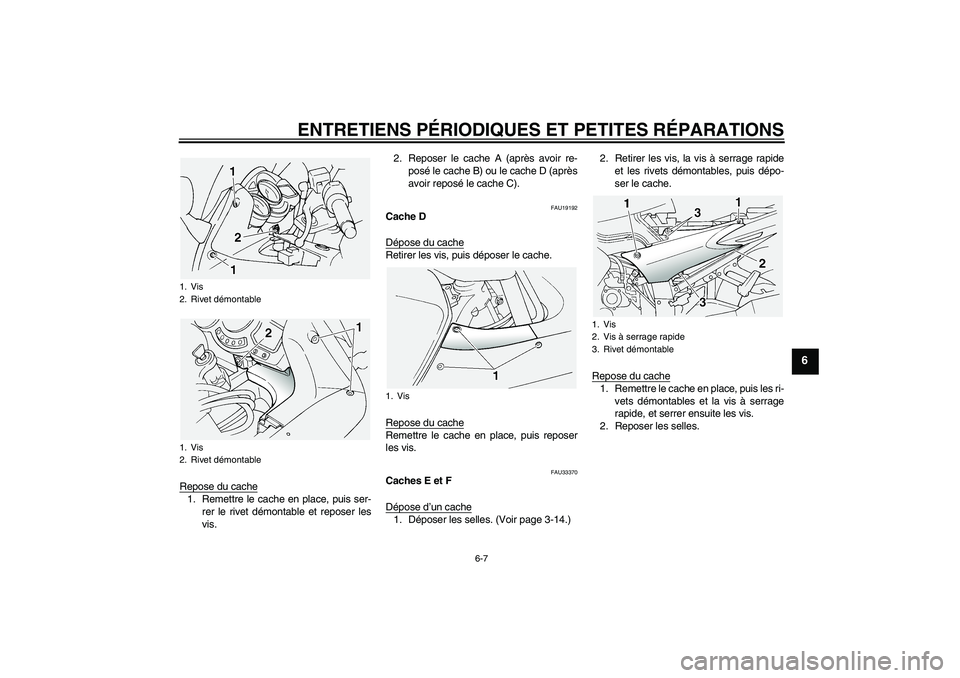

6-7
6
Repose du cache1. Remettre le cache en place, puis ser-
rer le rivet démontable et reposer les
vis.2. Reposer le cache A (après avoir re-
posé le cache B) ou le cache D (après
avoir reposé le cache C).
FAU19192
Cache D
Dépose du cacheRetirer les vis, puis déposer le cache.
Repose du cacheRemettre le cache en place, puis reposer
les vis.
FAU33370
Caches E et F
Dépose d’un cache1. Déposer les selles. (Voir page 3-14.)2. Retirer les vis, la vis à serrage rapide
et les rivets démontables, puis dépo-
ser le cache.
Repose du cache
1. Remettre le cache en place, puis les ri-
vets démontables et la vis à serrage
rapide, et serrer ensuite les vis.
2. Reposer les selles.
1. Vis
2. Rivet démontable
1. Vis
2. Rivet démontable
1. Vis
1. Vis
2. Vis à serrage rapide
3. Rivet démontable
5JWF3.book Page 7 Friday, September 5, 2003 5:15 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
FAU19641
Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.:Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
Bougie spécifiée :
NGK/CR8E
DENSO/U24ESR-N
1.Écartement des électrodesÉcartement des électrodes :
0.7–0.8 mm (0.028–0.031 in)
Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
5JWF3.book Page 8 Friday, September 5, 2003 5:15 PM
