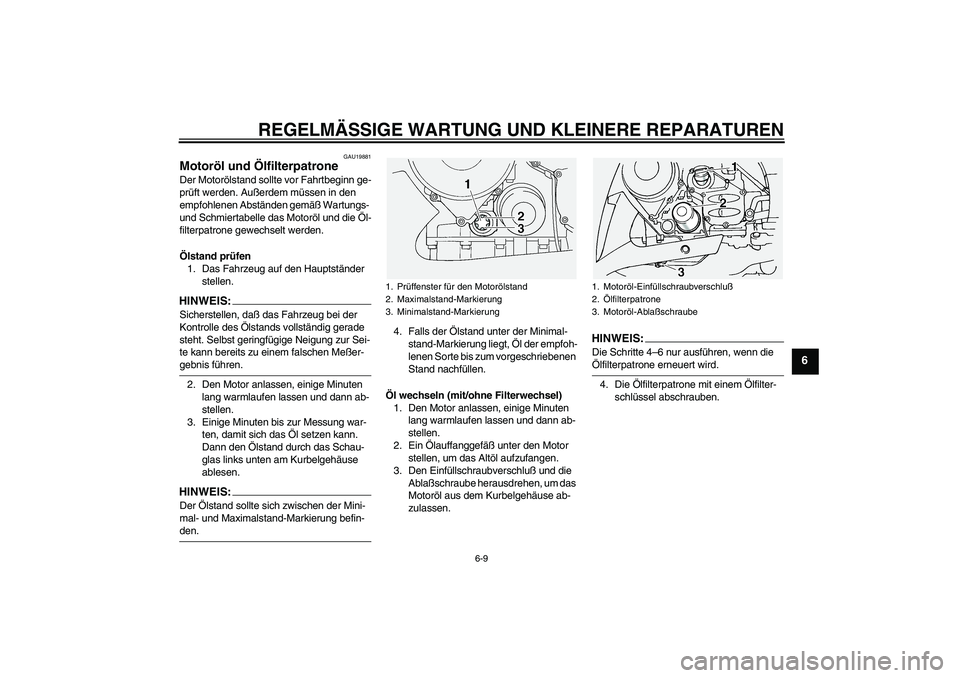

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6
GAU19881
Motoröl und Ölfilterpatrone Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.HINWEIS:Sicherstellen, daß das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Meßer-gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann ab-
stellen.
3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schau-
glas links unten am Kurbelgehäuse
ablesen.HINWEIS:Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluß und die
Ablaßschraube herausdrehen, um das
Motoröl aus dem Kurbelgehäuse ab-
zulassen.
HINWEIS:Die Schritte 4–6 nur ausführen, wenn die Ölfilterpatrone erneuert wird.
4. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1. Motoröl-Einfüllschraubverschluß
2.Ölfilterpatrone
3. Motoröl-Ablaßschraube
U5JWG4G0.book Page 9 Thursday, July 29, 2004 10:49 AM
Page 52 of 88

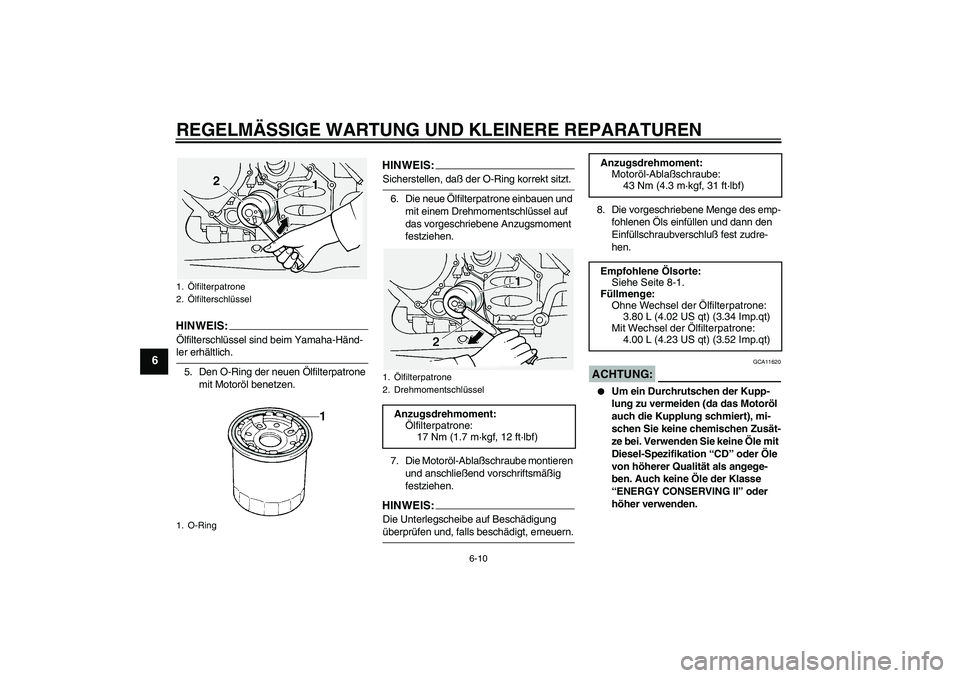

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6
HINWEIS:Ölfilterschlüssel sind beim Yamaha-Händ-ler erhältlich.
5. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.
HINWEIS:Sicherstellen, daß der O-Ring korrekt sitzt.
6. Die neue Ölfilterpatrone einbauen und
mit einem Drehmomentschlüssel auf
das vorgeschriebene Anzugsmoment
festziehen.
7. Die Motoröl-Ablaßschraube montieren
und anschließend vorschriftsmäßig
festziehen.HINWEIS:Die Unterlegscheibe auf Beschädigung überprüfen und, falls beschädigt, erneuern.8. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß fest zudre-
hen.
ACHTUNG:
GCA11620
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als angege-
ben. Auch keine Öle der Klasse
“ENERGY CONSERVING II” oder
höher verwenden.
1.Ölfilterpatrone
2.Ölfilterschlüssel
1. O-Ring
1.Ölfilterpatrone
2. DrehmomentschlüsselAnzugsdrehmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsdrehmoment:
Motoröl-Ablaßschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.00 L (4.23 US qt) (3.52 Imp.qt)
U5JWG4G0.book Page 10 Thursday, July 29, 2004 10:49 AM
Page 53 of 88

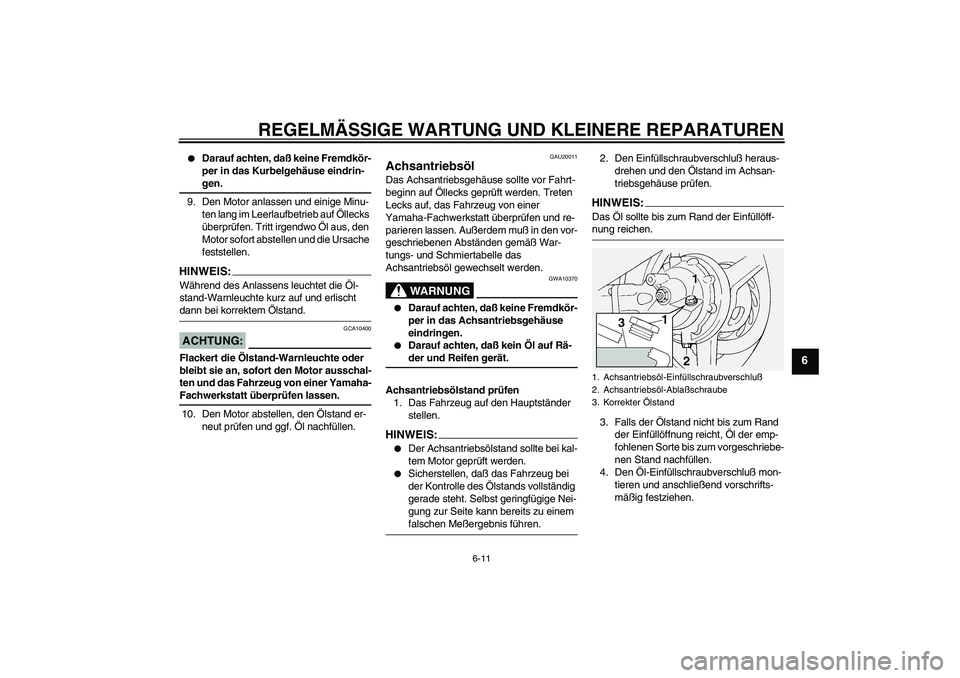

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
6
Darauf achten, daß keine Fremdkör-
per in das Kurbelgehäuse eindrin-gen.
9. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
HINWEIS:Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt dann bei korrektem Ölstand.ACHTUNG:
GCA10400
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, sofort den Motor ausschal-
ten und das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen lassen.
10. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
GAU20011
Achsantriebsöl Das Achsantriebsgehäuse sollte vor Fahrt-
beginn auf Öllecks geprüft werden. Treten
Lecks auf, das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen und re-
parieren lassen. Außerdem muß in den vor-
geschriebenen Abständen gemäß War-
tungs- und Schmiertabelle das
Achsantriebsöl gewechselt werden.
WARNUNG
GWA10370
Darauf achten, daß keine Fremdkör-
per in das Achsantriebsgehäuse
eindringen.
Darauf achten, daß kein Öl auf Rä-der und Reifen gerät.
Achsantriebsölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.
HINWEIS:
Der Achsantriebsölstand sollte bei kal-
tem Motor geprüft werden.
Sicherstellen, daß das Fahrzeug bei
der Kontrolle des Ölstands vollständig
gerade steht. Selbst geringfügige Nei-
gung zur Seite kann bereits zu einem falschen Meßergebnis führen.2. Den Einfüllschraubverschluß heraus-
drehen und den Ölstand im Achsan-
triebsgehäuse prüfen.
HINWEIS:Das Öl sollte bis zum Rand der Einfüllöff-nung reichen.
3. Falls der Ölstand nicht bis zum Rand
der Einfüllöffnung reicht, Öl der emp-
fohlenen Sorte bis zum vorgeschriebe-
nen Stand nachfüllen.
4. Den Öl-Einfüllschraubverschluß mon-
tieren und anschließend vorschrifts-
mäßig festziehen.1. Achsantriebsöl-Einfüllschraubverschluß
2. Achsantriebsöl-Ablaßschraube
3. Korrekter Ölstand
U5JWG4G0.book Page 11 Thursday, July 29, 2004 10:49 AM
Page 54 of 88

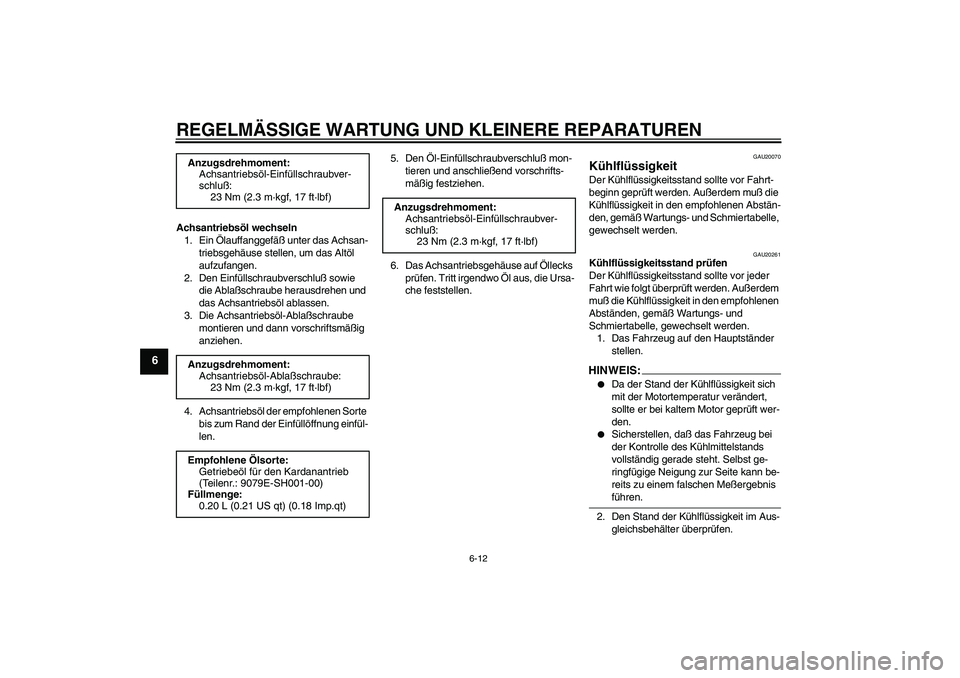

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6
Achsantriebsöl wechseln
1. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
2. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Achsantriebsöl ablassen.
3. Die Achsantriebsöl-Ablaßschraube
montieren und dann vorschriftsmäßig
anziehen.
4. Achsantriebsöl der empfohlenen Sorte
bis zum Rand der Einfüllöffnung einfül-
len.5. Den Öl-Einfüllschraubverschluß mon-
tieren und anschließend vorschrifts-
mäßig festziehen.
6. Das Achsantriebsgehäuse auf Öllecks
prüfen. Tritt irgendwo Öl aus, die Ursa-
che feststellen.
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muß die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungs- und Schmiertabelle,
gewechselt werden.
GAU20261
Kühlflüssigkeitsstand prüfen
Der Kühlflüssigkeitsstand sollte vor jeder
Fahrt wie folgt überprüft werden. Außerdem
muß die Kühlflüssigkeit in den empfohlenen
Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden.
1. Das Fahrzeug auf den Hauptständer
stellen.HINWEIS:
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, daß das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Meßergebnis führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen. Anzugsdrehmoment:
Achsantriebsöl-Einfüllschraubver-
schluß:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Anzugsdrehmoment:
Achsantriebsöl-Ablaßschraube:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Empfohlene Ölsorte:
Getriebeöl für den Kardanantrieb
(Teilenr.: 9079E-SH001-00)
Füllmenge:
0.20 L (0.21 US qt) (0.18 Imp.qt)
Anzugsdrehmoment:
Achsantriebsöl-Einfüllschraubver-
schluß:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U5JWG4G0.book Page 12 Thursday, July 29, 2004 10:49 AM
Page 55 of 88

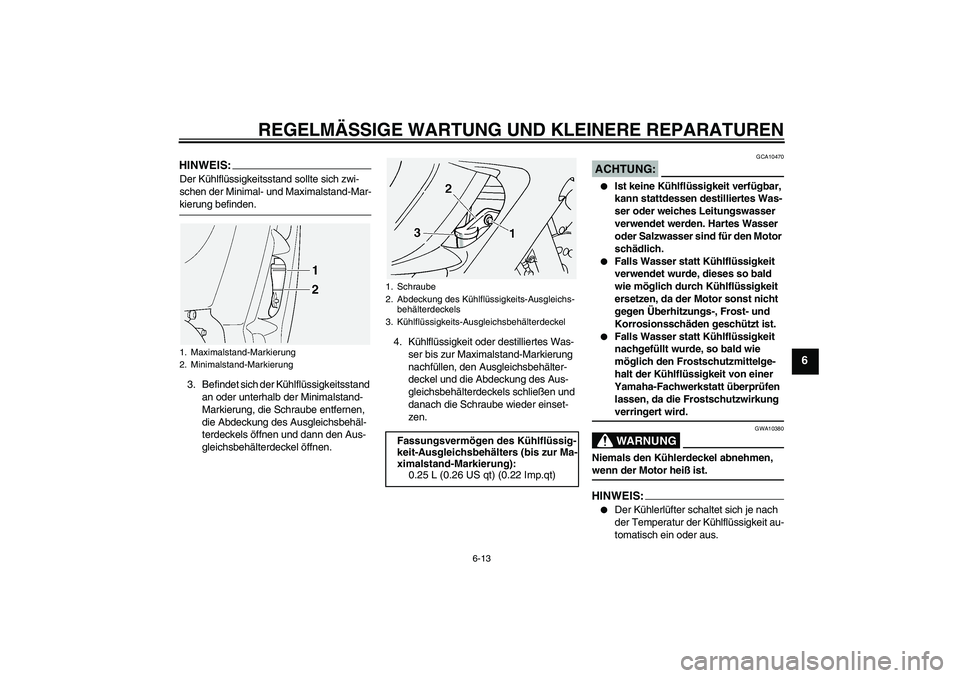

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
6
HINWEIS:Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-kierung befinden.
3. Befindet sich der Kühlflüssigkeitsstand
an oder unterhalb der Minimalstand-
Markierung, die Schraube entfernen,
die Abdeckung des Ausgleichsbehäl-
terdeckels öffnen und dann den Aus-
gleichsbehälterdeckel öffnen.4. Kühlflüssigkeit oder destilliertes Was-
ser bis zur Maximalstand-Markierung
nachfüllen, den Ausgleichsbehälter-
deckel und die Abdeckung des Aus-
gleichsbehälterdeckels schließen und
danach die Schraube wieder einset-
zen.
ACHTUNG:
GCA10470
Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motor
schädlich.
Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeit
ersetzen, da der Motor sonst nicht
gegen Überhitzungs-, Frost- und
Korrosionsschäden geschützt ist.
Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da die Frostschutzwirkung verringert wird.WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.HINWEIS:
Der Kühlerlüfter schaltet sich je nach
der Temperatur der Kühlflüssigkeit au-
tomatisch ein oder aus.
1. Maximalstand-Markierung
2. Minimalstand-Markierung
1. Schraube
2. Abdeckung des Kühlflüssigkeits-Ausgleichs-
behälterdeckels
3. Kühlflüssigkeits-Ausgleichsbehälterdeckel
Fassungsvermögen des Kühlflüssig-
keit-Ausgleichsbehälters (bis zur Ma-
ximalstand-Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U5JWG4G0.book Page 13 Thursday, July 29, 2004 10:49 AM
Page 56 of 88

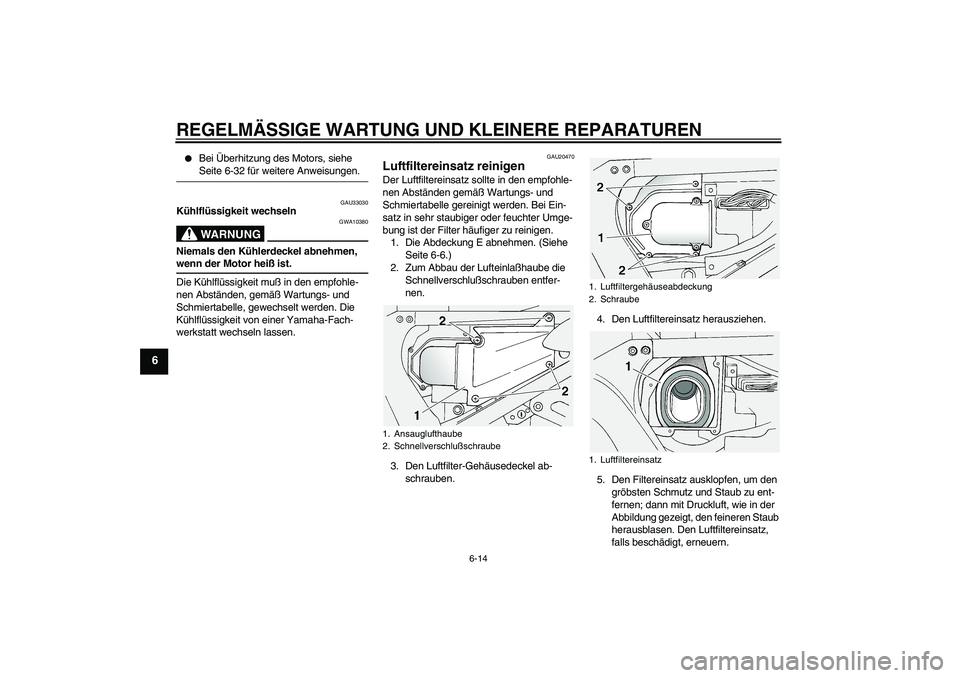

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6
Bei Überhitzung des Motors, siehe Seite 6-32 für weitere Anweisungen.
GAU33030
Kühlflüssigkeit wechseln
WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.
Die Kühlflüssigkeit muß in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen.
GAU20470
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Filter häufiger zu reinigen.
1. Die Abdeckung E abnehmen. (Siehe
Seite 6-6.)
2. Zum Abbau der Lufteinlaßhaube die
Schnellverschlußschrauben entfer-
nen.
3. Den Luftfilter-Gehäusedeckel ab-
schrauben.4. Den Luftfiltereinsatz herausziehen.
5. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.1. Ansauglufthaube
2. Schnellverschlußschraube
1. Luftfiltergehäuseabdeckung
2. Schraube
1. Luftfiltereinsatz
U5JWG4G0.book Page 14 Thursday, July 29, 2004 10:49 AM
Page 57 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
6
6. Den Filtereinsatz in das Luftfilterge-
häuse einsetzen.ACHTUNG:
GCA10480
Es ist sicherzustellen, daß der Luft-
filtereinsatz richtig im Luftfilterge-
häuse sitzt.
Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-ßig verschleißen.
7. Den Luftfilter-Gehäusedeckel fest-
schrauben.
8. Zum Anbringen der Lufteinlaßhaube
die Schnellverschlußschrauben ein-
bauen.
9. Die Abdeckung montieren.
GAU21310
Leerlaufdrehzahl kontrollieren Die Leerlaufdrehzahl muß folgendermaßen
kontrolliert und ggf. von einer Yamaha-
Fachwerkstatt in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
eingestellt werden:
Den Motor anlassen und einige Minuten
lang bei einer Drehzahl von 1000–2000
U/min warmlaufen lassen, gelegentlich die
Drehzahl auf 4000–5000 U/min erhöhen.HINWEI
S:
Der Motor ist ausreichend warmgelaufen, wenn er spontan auf Gasgeben anspricht.
GAU21381
Gaszugspiel kontrollieren Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
Leerlaufdrehzahl:
1000–1100 U/min
1. Spiel des Gaszugs
U5JWG4G0.book Page 15 Thursday, July 29, 2004 10:49 AM
Page 58 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
6
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muß das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU21771
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG
GWA10500
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muß entsprechend
der Fahrgeschwindigkeit und hin-
sichtlich des Gesamtgewichts von
Fahrer, Beifahrer, Gepäck und Zu-
behör, das für dieses Modell geneh-migt wurde, angepasst werden.
WARNUNG
GWA11020
Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflußt, stets fol-
gende Punkte beachten.
DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal- Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)
FJR1300 90–201 kg (198–443 lb)
FJR1300A 90–194 kg (198–428 lb):
Vo r n :
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vo r n :
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)
Maximale Zuladung*:
FJR1300 201 kg (443 lb)
FJR1300A 194 kg (428 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
U5JWG4G0.book Page 16 Thursday, July 29, 2004 10:49 AM
Page 59 of 88

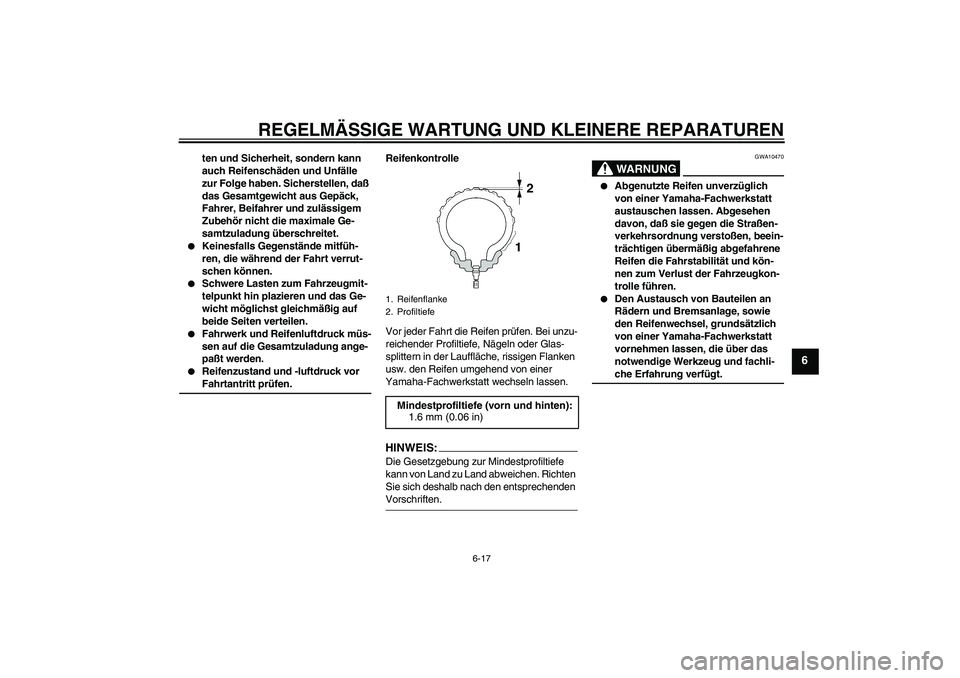

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
6
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen, daß
das Gesamtgewicht aus Gepäck,
Fahrer, Beifahrer und zulässigem
Zubehör nicht die maximale Ge-
samtzuladung überschreitet.
Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.
Schwere Lasten zum Fahrzeugmit-
telpunkt hin plazieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.
Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
paßt werden.
Reifenzustand und -luftdruck vor Fahrtantritt prüfen.Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS:Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden Vorschriften.
WARNUNG
GWA10470
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, daß sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Fahrzeugkon-
trolle führen.
Den Austausch von Bauteilen an
Rädern und Bremsanlage, sowie
den Reifenwechsel, grundsätzlich
von einer Yamaha-Fachwerkstatt
vornehmen lassen, die über das
notwendige Werkzeug und fachli-che Erfahrung verfügt.
1. Reifenflanke
2. Profiltiefe
Mindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
U5JWG4G0.book Page 17 Thursday, July 29, 2004 10:49 AM
Page 60 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
6
Reifenausführung
Die Gußräder dieses Motorrads sind mit
Schlauchlos-Reifen bestückt.
WARNUNG
GWA10480
Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vorder-
und Hinterrad verwenden. Bei an-
deren als den zugelassenen Reifen-
kombinationen kann das Fahrver-
halten nicht garantiert werden.
Ausschließlich die nachfolgenden
Reifen sind nach zahlreichen Tests
von der Yamaha MOTOR CO., LTD.
freigegeben worden.
Die Ventilkappen fest aufschrau-
ben, da sie Luftverlust bei hohen
Geschwindigkeiten verhindern.
Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-chem Luftverlust führen.
WARNUNG
GWA10600
Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.
Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.
Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km (60 mi)
mit niedrigerer Geschwindigkeit
eingefahren werden, bevor hohe
Geschwindigkeiten riskiert werden
können.
Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.
Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungen anpassen.
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
Vorderreifen:
Größe:
120/70 ZR17M/C (58W)
Hersteller/Modell:
METZELER/MEZ4J FRONT
BRIDGESTONE/BT020F N
Hinterreifen:
Größe:
180/55 ZR17M/C (73W)
Hersteller/Modell:
METZELER/MEZ4J
BRIDGESTONE/BT020R N
VORNE und HINTEN:
Reifenventil:
TR412
Ventileinsatz:
#9000 (Original)
U5JWG4G0.book Page 18 Thursday, July 29, 2004 10:49 AM
