Page 71 of 88

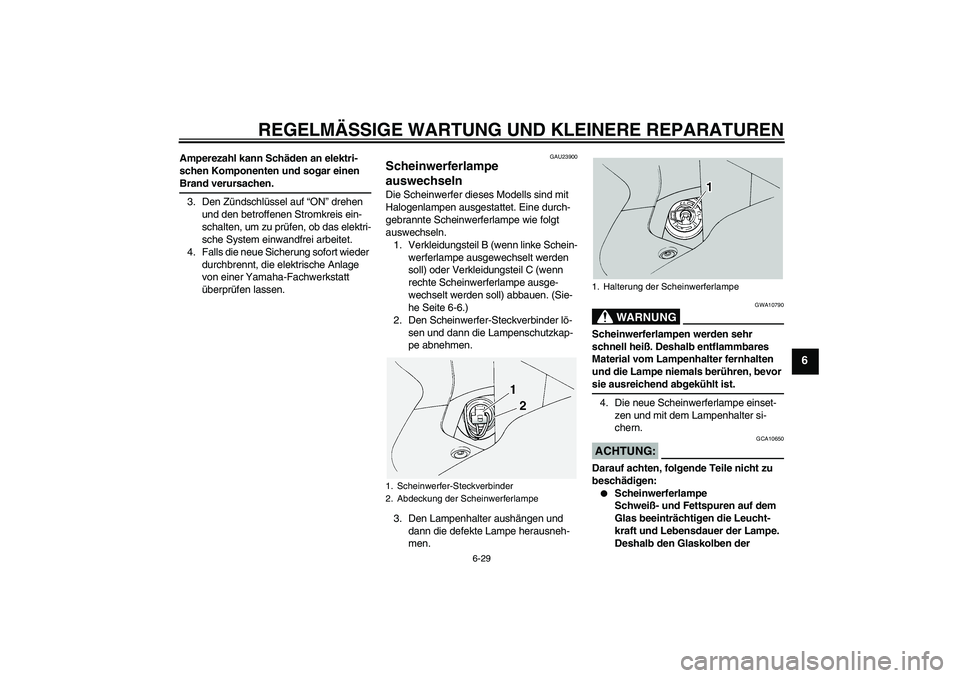

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
6
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen Brand verursachen.
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23900
Scheinwerferlampe
auswechseln Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Eine durch-
gebrannte Scheinwerferlampe wie folgt
auswechseln.
1. Verkleidungsteil B (wenn linke Schein-
werferlampe ausgewechselt werden
soll) oder Verkleidungsteil C (wenn
rechte Scheinwerferlampe ausge-
wechselt werden soll) abbauen. (Sie-
he Seite 6-6.)
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
3. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
WARNUNG
GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fernhalten
und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.
4. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.ACHTUNG:
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:
Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
1. Halterung der Scheinwerferlampe
U5JWG4G0.book Page 29 Thursday, July 29, 2004 10:49 AM
Page 72 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
6
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten.
5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einstek-
ken.
6. Die Abdeckung montieren.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU27000
Eine hintere Blinkerlampe oder
eine Rücklicht/Bremslicht-
Lampe auswechseln 1. Den Beifahrersitz abnehmen. (Siehe
Seite 3-14.)
2. Die Fassung samt Lampe im Gegen-
uhrzeigersinn herausdrehen.
3. Die defekte Lampe im Gegenuhrzei-
gersinn herausdrehen.
4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Den Beifahrersitz montieren.
GAU27010
Standlichtlampe auswechseln Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Abdeckung B (wenn die linke Stand-
lichtlampe ausgewechselt werden soll)
oder Abdeckung C (wenn die rechte
Standlichtlampe ausgewechselt wer-
den soll) abbauen. (Siehe Seite 6-6.)
2. Die Fassung des Standlichts samt
Steckverbinder im Gegenuhrzeiger-
sinn herausdrehen.
3. Die defekte Lampe herausziehen.
1. Den Glasteil der Lampe nicht berühren.
1. Blinkerlampenfassung
2. Fassung der Rücklicht-/Bremslichtlampe
1. Stecker der Standlichtlampe
2. Stecker des Standlichtkabels
U5JWG4G0.book Page 30 Thursday, July 29, 2004 10:49 AM
Page 73 of 88

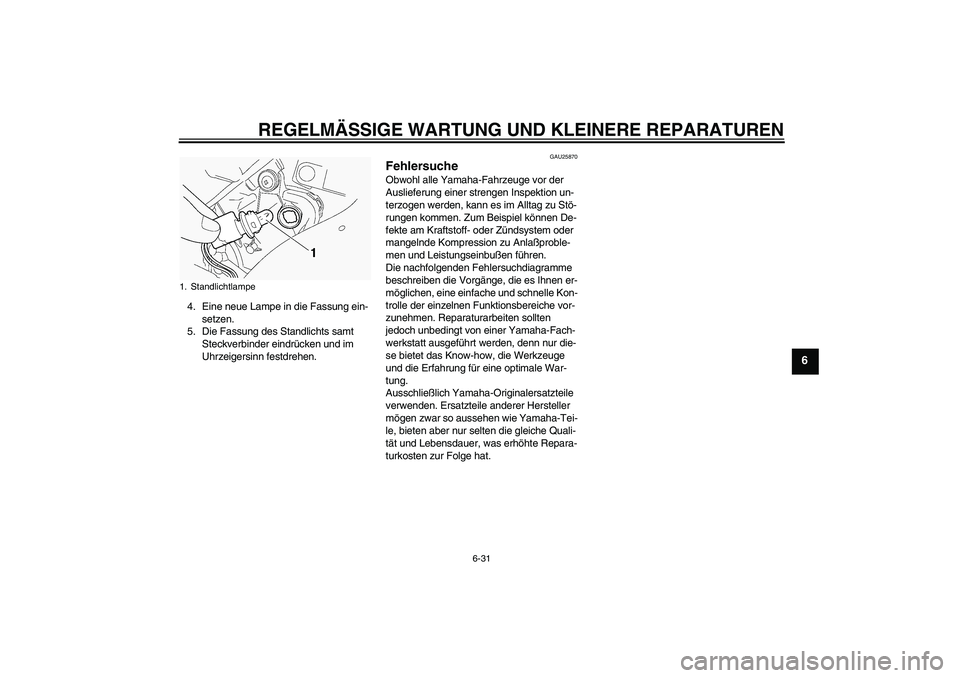

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
6
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung des Standlichts samt
Steckverbinder eindrücken und im
Uhrzeigersinn festdrehen.
GAU25870
Fehlersuche Obwohl alle Yamaha-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlaßproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten sollten
jedoch unbedingt von einer Yamaha-Fach-
werkstatt ausgeführt werden, denn nur die-
se bietet das Know-how, die Werkzeuge
und die Erfahrung für eine optimale War-
tung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
1. Standlichtlampe
U5JWG4G0.book Page 31 Thursday, July 29, 2004 10:49 AM
Page 74 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-32
6
GAU25911
Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
WARNUNG
GWA10840
Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen.
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung vorhanden.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
Gas halb öffnen und E-Starter betätigen.
U5JWG4G0.book Page 32 Thursday, July 29, 2004 10:49 AM
Page 75 of 88

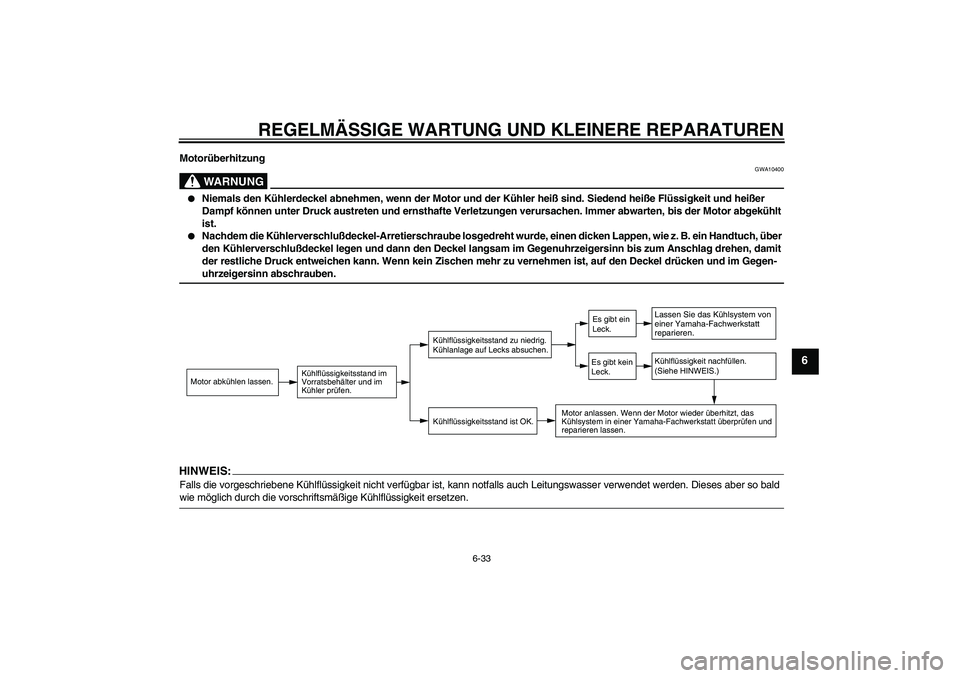

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-33
6
Motorüberhitzung
WARNUNG
GWA10400
Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.
Nachdem die Kühlerverschlußdeckel-Arretierschraube losgedreht wurde, einen dicken Lappen, wie z. B. ein Handtuch, über
den Kühlerverschlußdeckel legen und dann den Deckel langsam im Gegenuhrzeigersinn bis zum Anschlag drehen, damit
der restliche Druck entweichen kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Deckel drücken und im Gegen-uhrzeigersinn abschrauben.
HINWEIS:Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
U5JWG4G0.book Page 33 Thursday, July 29, 2004 10:49 AM
Page 76 of 88
PFLEGE UND STILLEGUNG DES MOTORRADS
7-1
7
GAU26060
Pflege Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, daß das
Motorrad ungeschützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
rad-Auspuffanlage unangenehm auf. Re-
gelmäßige, richtige Pflege ist nicht nur eine
Bedingung für Garantieansprüche, sondern
Ihr Motorrad wird auch besser aussehen,
länger leben und optimale Leistungen er-
bringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, daß alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlußbuchsen, ein-
schließlich der Zündkerzenstecker,
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-niger auf Dichtungen und Radachsen
auftragen! Kaltreiniger und Schmutz
mit Wasser abspülen.
Reinigung
ACHTUNG:
GCA10770
Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als vor-
geschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem Korrosions-
schutz versehen.
Unsachgemäße Reinigung kann
den Windschutz, die Verkleidungs-
teile und andere Plastikteile be-
schädigen. Ausschließlich weiche,
saubere Tücher oder Schwämme
mit einem milden Reinigungsmittel
und Wasser verwenden, um Plastik-
teile zu reinigen.
Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel, Ben-
zin, Rostschutz- oder -
entfernungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.
Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.
Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld lie-
genden Stelle der
Windschutzscheibe testen, ob es
Scheuerspuren hinterläßt. Ist die
U5JWG4G0.book Page 1 Thursday, July 29, 2004 10:49 AM
Page 77 of 88

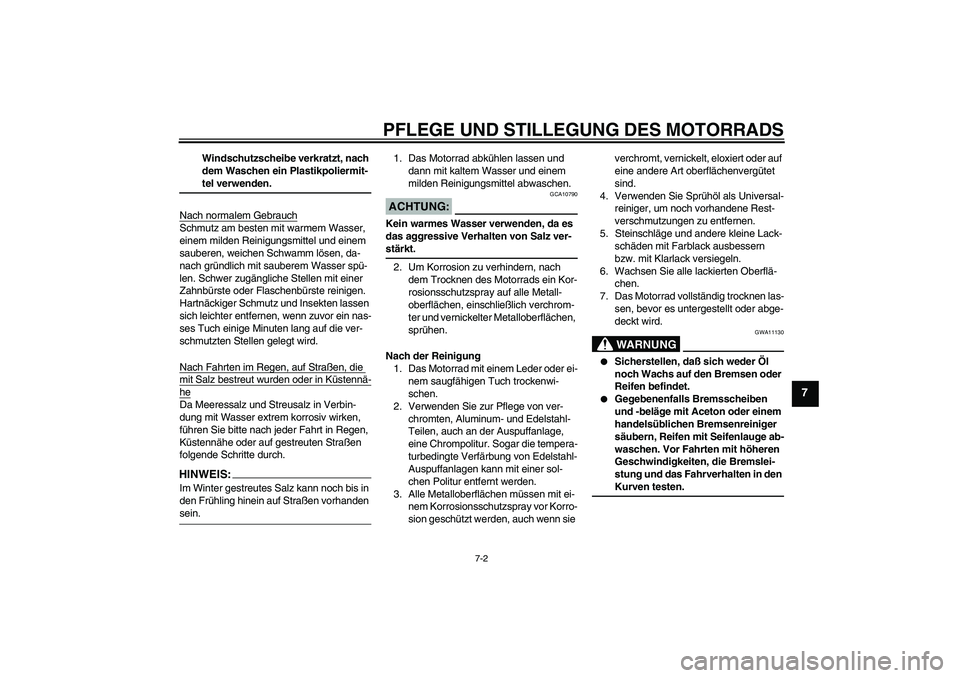

PFLEGE UND STILLEGUNG DES MOTORRADS
7-2
7
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-teI verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, die mit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.HINWEIS:Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden sein.1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG:
GCA10790
Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz ver-stärkt.
2. Um Korrosion zu verhindern, nach
dem Trocknen des Motorrads ein Kor-
rosionsschutzspray auf alle Metall-
oberflächen, einschließlich verchrom-
ter und vernickelter Metalloberflächen,
sprühen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Verwenden Sie zur Pflege von ver-
chromten, Aluminum- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. Sogar die tempera-
turbedingte Verfärbung von Edelstahl-
Auspuffanlagen kann mit einer sol-
chen Politur entfernt werden.
3. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie verchromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind.
4. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberflä-
chen.
7. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
WARNUNG
GWA11130
Sicherstellen, daß sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet.
Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern, Reifen mit Seifenlauge ab-
waschen. Vor Fahrten mit höheren
Geschwindigkeiten, die Bremslei-
stung und das Fahrverhalten in den Kurven testen.
U5JWG4G0.book Page 2 Thursday, July 29, 2004 10:49 AM
Page 78 of 88

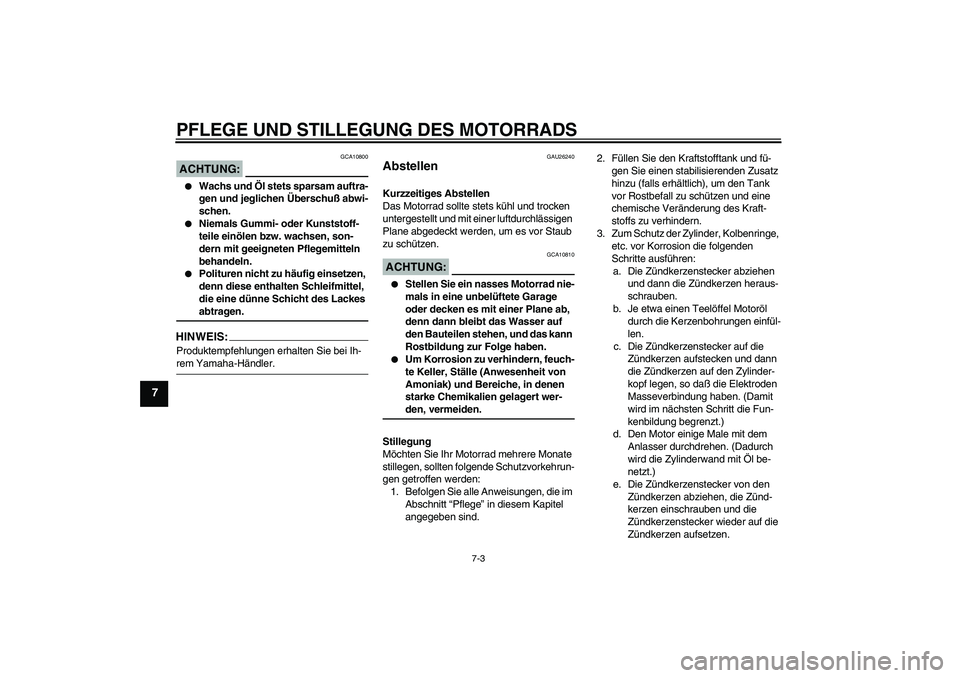

PFLEGE UND STILLEGUNG DES MOTORRADS
7-3
7
ACHTUNG:
GCA10800
Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuß abwi-
schen.
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes abtragen.
HINWEIS:Produktempfehlungen erhalten Sie bei Ih-rem Yamaha-Händler.
GAU26240
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG:
GCA10810
Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.
Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Amoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stillegung
Möchten Sie Ihr Motorrad mehrere Monate
stillegen, sollten folgende Schutzvorkehrun-
gen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe,
etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen einfül-
len.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, so daß die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
U5JWG4G0.book Page 3 Thursday, July 29, 2004 10:49 AM
Page 79 of 88

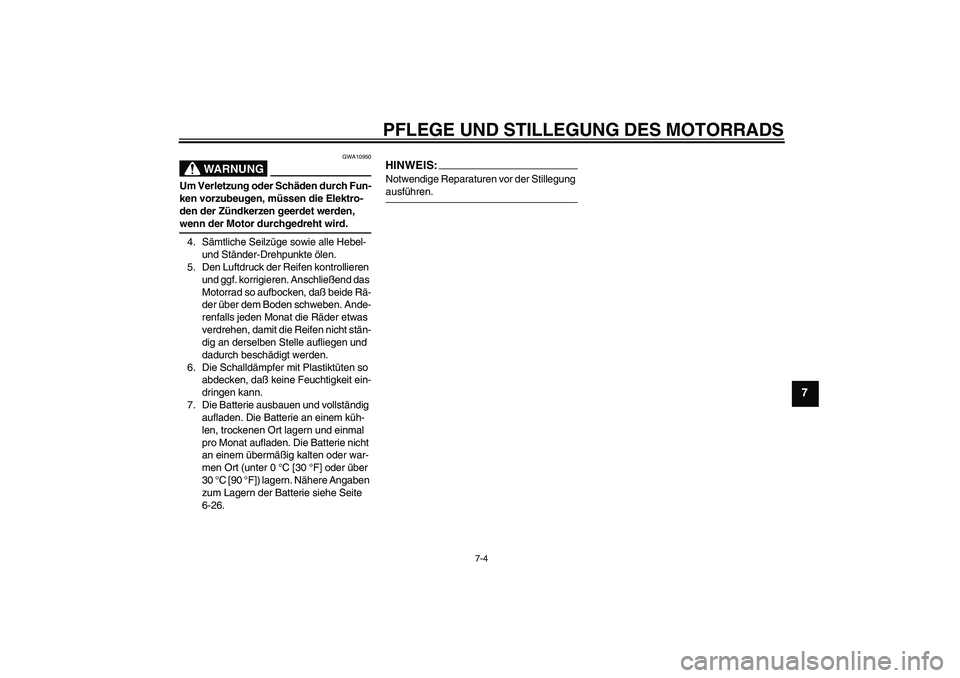

PFLEGE UND STILLEGUNG DES MOTORRADS
7-4
7
WARNUNG
GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden, wenn der Motor durchgedreht wird.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, daß beide Rä-
der über dem Boden schweben. Ande-
renfalls jeden Monat die Räder etwas
verdrehen, damit die Reifen nicht stän-
dig an derselben Stelle aufliegen und
dadurch beschädigt werden.
6. Die Schalldämpfer mit Plastiktüten so
abdecken, daß keine Feuchtigkeit ein-
dringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort (unter 0 °C [30 °F] oder über
30 °C [90 °F]) lagern. Nähere Angaben
zum Lagern der Batterie siehe Seite
6-26.
HINWEIS:Notwendige Reparaturen vor der Stillegung ausführen.
U5JWG4G0.book Page 4 Thursday, July 29, 2004 10:49 AM
Page 80 of 88

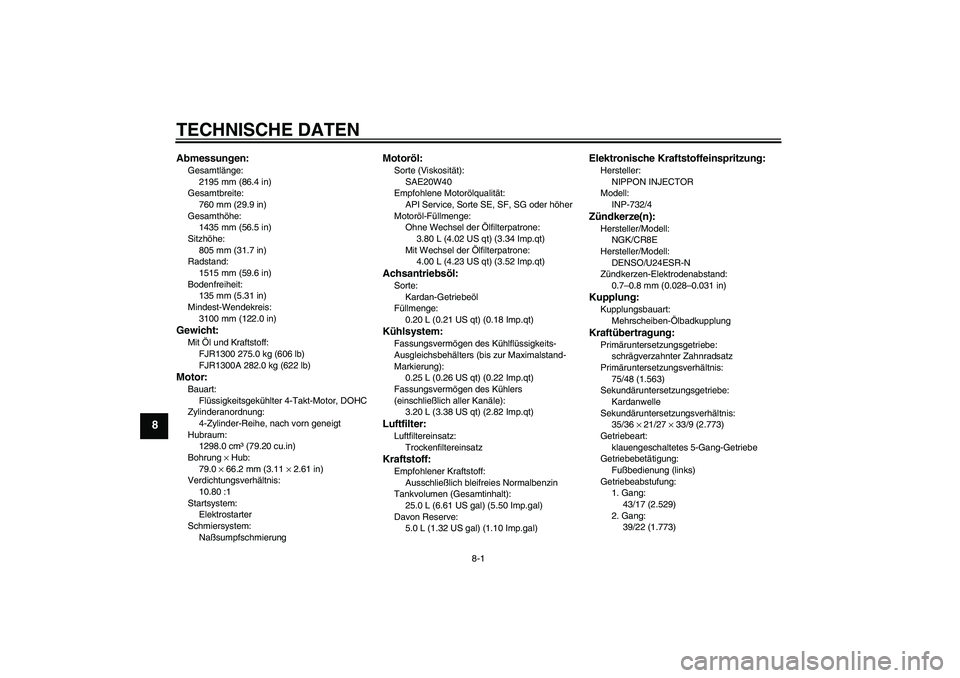

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2195 mm (86.4 in)
Gesamtbreite:
760 mm (29.9 in)
Gesamthöhe:
1435 mm (56.5 in)
Sitzhöhe:
805 mm (31.7 in)
Radstand:
1515 mm (59.6 in)
Bodenfreiheit:
135 mm (5.31 in)
Mindest-Wendekreis:
3100 mm (122.0 in)Gewicht:Mit Öl und Kraftstoff:
FJR1300 275.0 kg (606 lb)
FJR1300A 282.0 kg (622 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
1298.0 cm³ (79.20 cu.in)
Bohrung × Hub:
79.0 × 66.2 mm (3.11 × 2.61 in)
Verdichtungsverhältnis:
10.80 :1
Startsystem:
Elektrostarter
Schmiersystem:
Naßsumpfschmierung
Motoröl:Sorte (Viskosität):
SAE20W40
Empfohlene Motorölqualität:
API Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.00 L (4.23 US qt) (3.52 Imp.qt)Achsantriebsöl:Sorte:
Kardan-Getriebeöl
Füllmenge:
0.20 L (0.21 US qt) (0.18 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
3.20 L (3.38 US qt) (2.82 Imp.qt)Luftfilter:Luftfiltereinsatz:
TrockenfiltereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
25.0 L (6.61 US gal) (5.50 Imp.gal)
Davon Reserve:
5.0 L (1.32 US gal) (1.10 Imp.gal)
Elektronische Kraftstoffeinspritzung:Hersteller:
NIPPON INJECTOR
Modell:
INP-732/4Zündkerze(n):Hersteller/Modell:
NGK/CR8E
Hersteller/Modell:
DENSO/U24ESR-N
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
75/48 (1.563)
Sekundäruntersetzungsgetriebe:
Kardanwelle
Sekundäruntersetzungsverhältnis:
35/36 × 21/27 × 33/9 (2.773)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
43/17 (2.529)
2. Gang:
39/22 (1.773)
U5JWG4G0.book Page 1 Thursday, July 29, 2004 10:49 AM
