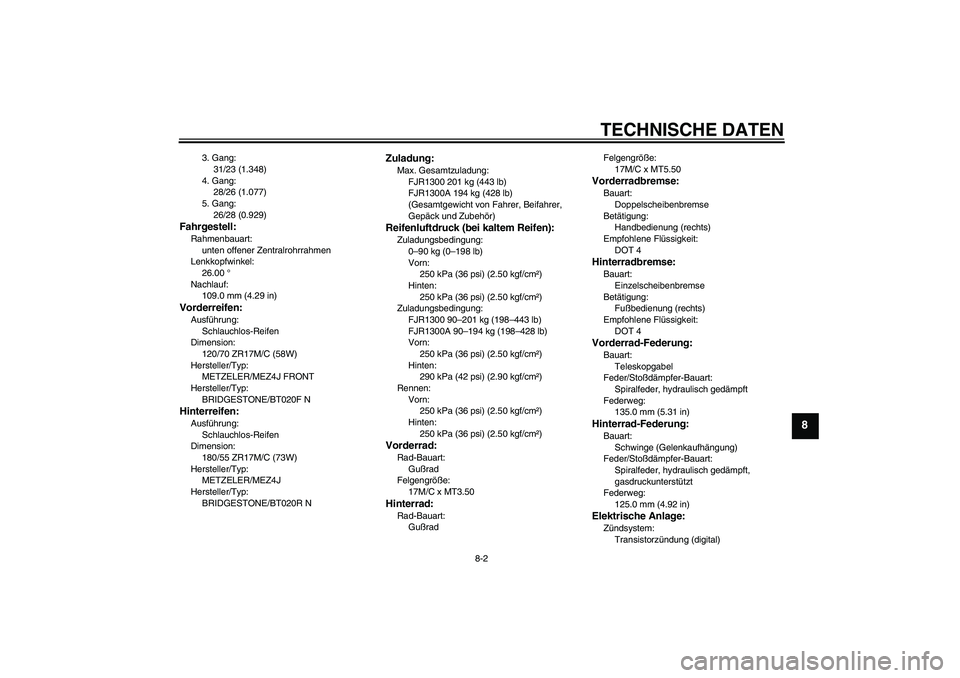

TECHNISCHE DATEN
8-2
8
3. Gang:
31/23 (1.348)
4. Gang:
28/26 (1.077)
5. Gang:
26/28 (0.929)
Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
26.00 °
Nachlauf:
109.0 mm (4.29 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
METZELER/MEZ4J FRONT
Hersteller/Typ:
BRIDGESTONE/BT020F NHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)
Hersteller/Typ:
METZELER/MEZ4J
Hersteller/Typ:
BRIDGESTONE/BT020R N
Zuladung:Max. Gesamtzuladung:
FJR1300 201 kg (443 lb)
FJR1300A 194 kg (428 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)
Zuladungsbedingung:
FJR1300 90–201 kg (198–443 lb)
FJR1300A 90–194 kg (198–428 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)Vorderrad:Rad-Bauart:
Gußrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
GußradFelgengröße:
17M/C x MT5.50
Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
135.0 mm (5.31 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
125.0 mm (4.92 in)Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
U5JWG4G0.book Page 2 Thursday, July 29, 2004 10:49 AM

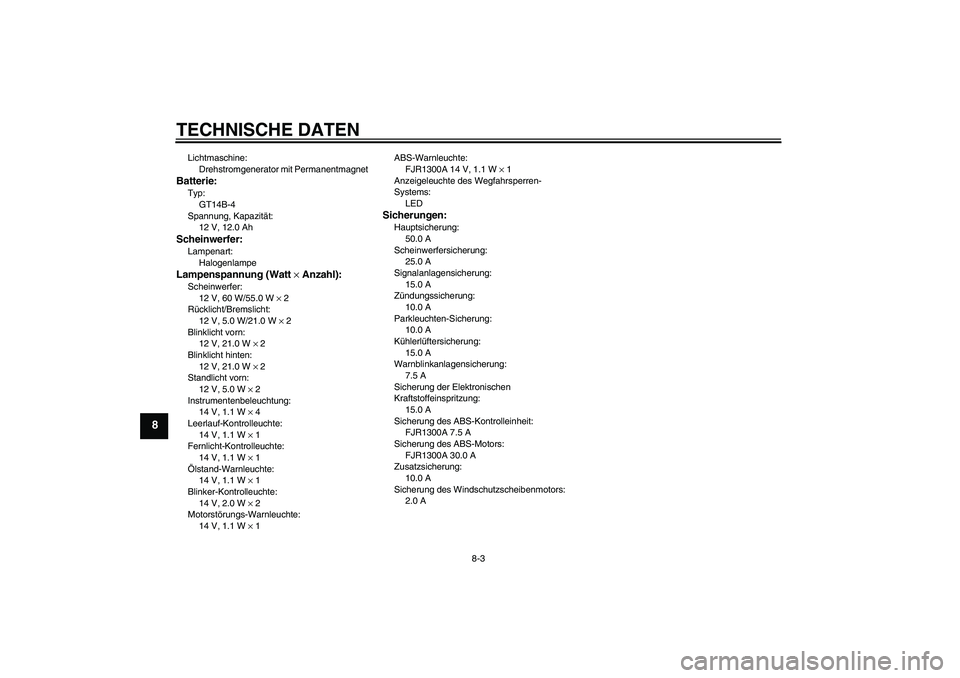

TECHNISCHE DATEN
8-3
8
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT14B-4
Spannung, Kapazität:
12 V, 12.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung (Watt × Anzahl):Scheinwerfer:
12 V, 60 W/55.0 W × 2
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 2
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Instrumentenbeleuchtung:
14 V, 1.1 W × 4
Leerlauf-Kontrolleuchte:
14 V, 1.1 W × 1
Fernlicht-Kontrolleuchte:
14 V, 1.1 W × 1
Ölstand-Warnleuchte:
14 V, 1.1 W × 1
Blinker-Kontrolleuchte:
14 V, 2.0 W × 2
Motorstörungs-Warnleuchte:
14 V, 1.1 W × 1ABS-Warnleuchte:
FJR1300A 14 V, 1.1 W × 1
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
25.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftersicherung:
15.0 A
Warnblinkanlagensicherung:
7.5 A
Sicherung der Elektronischen
Kraftstoffeinspritzung:
15.0 A
Sicherung des ABS-Kontrolleinheit:
FJR1300A 7.5 A
Sicherung des ABS-Motors:
FJR1300A 30.0 A
Zusatzsicherung:
10.0 A
Sicherung des Windschutzscheibenmotors:
2.0 A
chapter8 Page 3 Thursday, July 29, 2004 5:24 PM

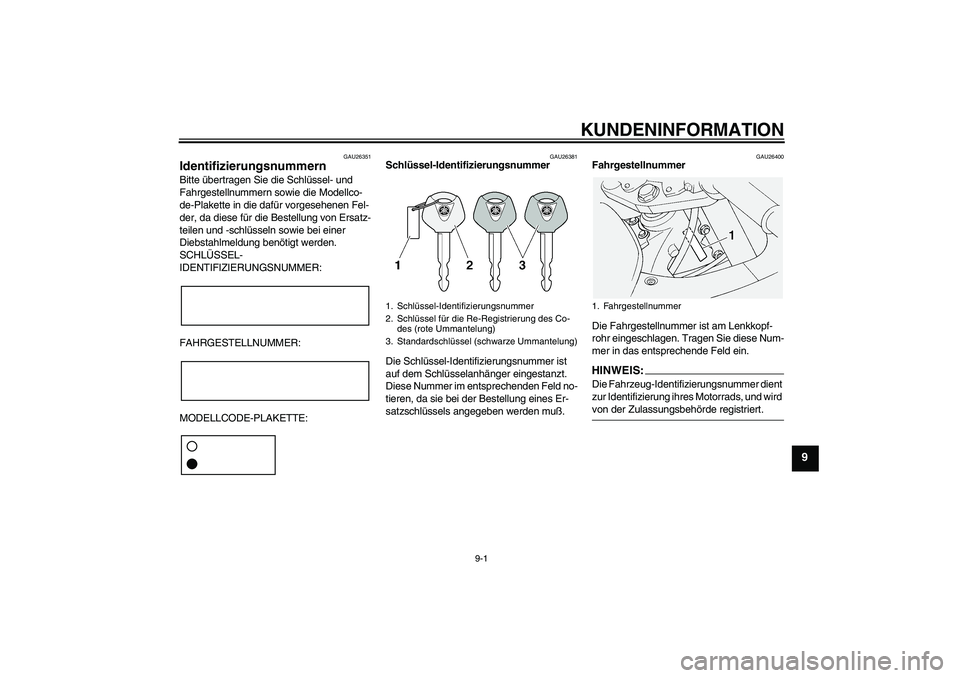

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26400
Fahrgestellnummer
Die Fahrgestellnummer ist am Lenkkopf-
rohr eingeschlagen. Tragen Sie diese Num-
mer in das entsprechende Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrgestellnummer
U5JWG4G0.book Page 1 Thursday, July 29, 2004 10:49 AM

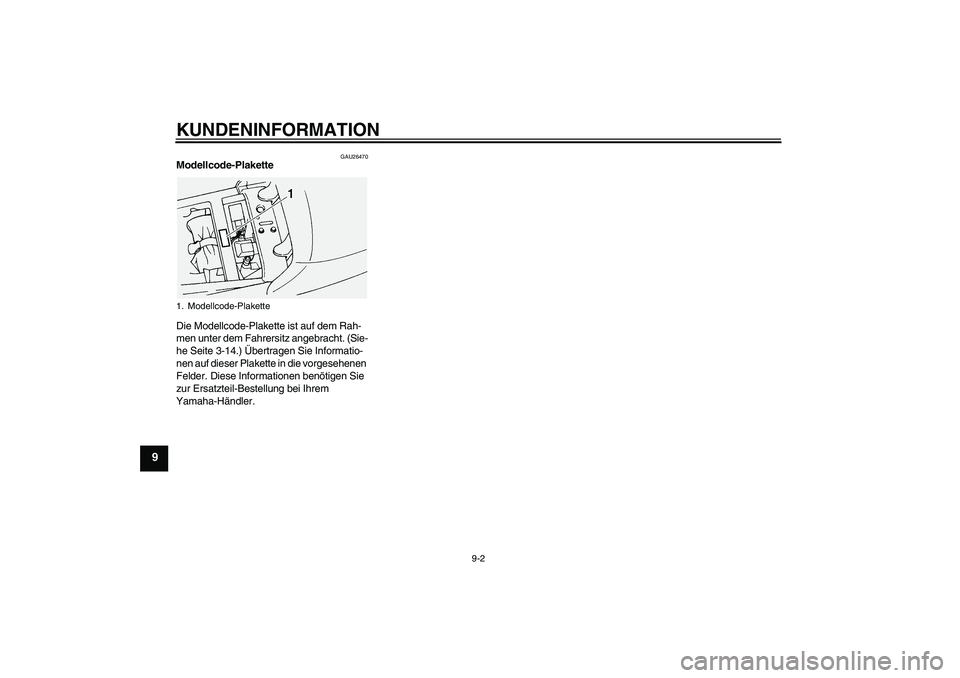

KUNDENINFORMATION
9-2
9
GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-14.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-PlaketteU5JWG4G0.book Page 2 Thursday, July 29, 2004 10:49 AM

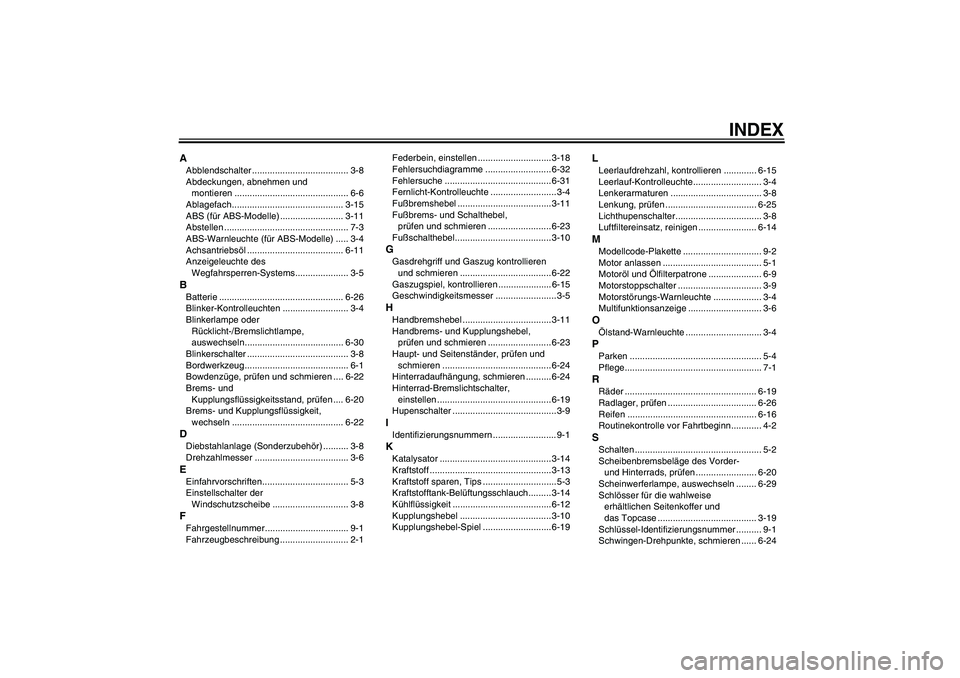

INDEX
AAbblendschalter ...................................... 3-8
Abdeckungen, abnehmen und
montieren ............................................. 6-6
Ablagefach............................................ 3-15
ABS (für ABS-Modelle) ......................... 3-11
Abstellen ................................................. 7-3
ABS-Warnleuchte (für ABS-Modelle) ..... 3-4
Achsantriebsöl ...................................... 6-11
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-5BBatterie ................................................. 6-26
Blinker-Kontrolleuchten .......................... 3-4
Blinkerlampe oder
Rücklicht-/Bremslichtlampe,
auswechseln....................................... 6-30
Blinkerschalter ........................................ 3-8
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-22
Brems- und
Kupplungsflüssigkeitsstand, prüfen .... 6-20
Brems- und Kupplungsflüssigkeit,
wechseln ............................................ 6-22DDiebstahlanlage (Sonderzubehör) .......... 3-8
Drehzahlmesser ..................................... 3-6EEinfahrvorschriften.................................. 5-3
Einstellschalter der
Windschutzscheibe .............................. 3-8FFahrgestellnummer................................. 9-1
Fahrzeugbeschreibung ........................... 2-1Federbein, einstellen ............................. 3-18
Fehlersuchdiagramme .......................... 6-32
Fehlersuche .......................................... 6-31
Fernlicht-Kontrolleuchte .......................... 3-4
Fußbremshebel ..................................... 3-11
Fußbrems- und Schalthebel,
prüfen und schmieren ......................... 6-23
Fußschalthebel...................................... 3-10
GGasdrehgriff und Gaszug kontrollieren
und schmieren .................................... 6-22
Gaszugspiel, kontrollieren ..................... 6-15
Geschwindigkeitsmesser ........................ 3-5HHandbremshebel ................................... 3-11
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-23
Haupt- und Seitenständer, prüfen und
schmieren ........................................... 6-24
Hinterradaufhängung, schmieren .......... 6-24
Hinterrad-Bremslichtschalter,
einstellen ............................................. 6-19
Hupenschalter ......................................... 3-9IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-14
Kraftstoff ................................................3-13
Kraftstoff sparen, Tips .............................5-3
Kraftstofftank-Belüftungsschlauch......... 3-14
Kühlflüssigkeit .......................................6-12
Kupplungshebel .................................... 3-10
Kupplungshebel-Spiel ........................... 6-19
LLeerlaufdrehzahl, kontrollieren ............. 6-15
Leerlauf-Kontrolleuchte........................... 3-4
Lenkerarmaturen .................................... 3-8
Lenkung, prüfen .................................... 6-25
Lichthupenschalter.................................. 3-8
Luftfiltereinsatz, reinigen ....................... 6-14MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ..................... 6-9
Motorstoppschalter ................................. 3-9
Motorstörungs-Warnleuchte ................... 3-4
Multifunktionsanzeige ............................. 3-6OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-19
Radlager, prüfen ................................... 6-26
Reifen ................................................... 6-16
Routinekontrolle vor Fahrtbeginn............ 4-2SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-20
Scheinwerferlampe, auswechseln ........ 6-29
Schlösser für die wahlweise
erhältlichen Seitenkoffer und
das Topcase ....................................... 3-19
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-24
U5JWG4G0.book Page 1 Thursday, July 29, 2004 10:49 AM

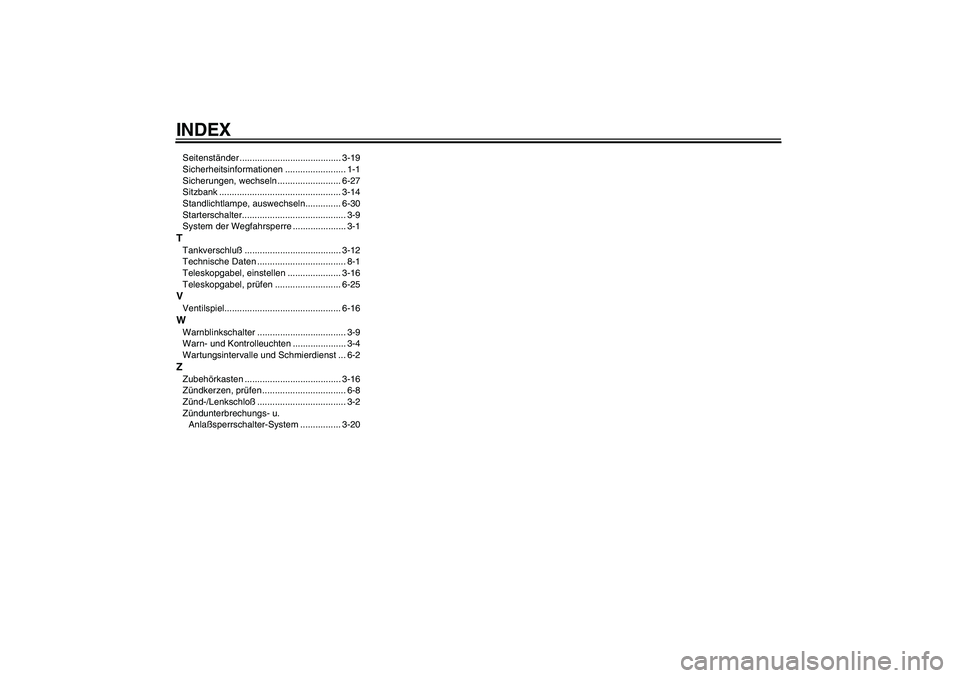

INDEXSeitenständer ........................................ 3-19
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln ......................... 6-27
Sitzbank ................................................ 3-14
Standlichtlampe, auswechseln.............. 6-30
Starterschalter......................................... 3-9
System der Wegfahrsperre ..................... 3-1TTankverschluß...................................... 3-12
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-16
Teleskopgabel, prüfen .......................... 6-25VVentilspiel.............................................. 6-16WWarnblinkschalter ................................... 3-9
Warn- und Kontrolleuchten ..................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZubehörkasten ...................................... 3-16
Zündkerzen, prüfen ................................. 6-8
Zünd-/Lenkschloß................................... 3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System ................ 3-20
U5JWG4G0.book Page 2 Thursday, July 29, 2004 10:49 AM

U5JWG4G0.book Page 3 Thursday, July 29, 2004 10:49 AM
