YAMAHA FJR1300A 2005 Manuale de Empleo (in Spanish)

ESPECIFICACIONES
8-3
8
Sistema eléctrico:Sistema de encendido:
Bobina de encendido transistorizada
(digital)
Sistema estándar:
Magneto CABatería:Modelo:
GT14B-4
Voltaje, capacidad:
12 V, 12.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVataje de bombilla × cantidad:Faro delantero:
12 V, 60 W/55.0 W × 2
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 2
Luz de intermitencia delantera:
12 V, 21.0 W × 2
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 2
Luz de instrumentos:
14 V, 1.1 W × 4
Luz indicadora de punto muerto:
14 V, 1.1 W × 1
Testigo de luz de carretera:
14 V, 1.1 W × 1
Luz de aviso del nivel de aceite:
14 V, 1.1 W × 1Luz indicadora de intermitencia:
14 V, 2.0 W × 2
Luz de aviso de avería en el motor:
14 V, 1.1 W × 1
Luz de aviso del sistema ABS:
FJR1300A 14 V, 1.1 W × 1
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
25.0 A
Fusible del sistema de intermitencia:
15.0 A
Fusible de encendido:
10.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del ventilador del radiador:
15.0 A
Fusible de la luz de aviso de peligro:
7.5 A
Fusible de inyección electrónica de
combustible:
15.0 A
Fusible de la unidad de control del sistema
ABS:
FJR1300A 7.5 A
Fusible del motor del sistema ABS:
FJR1300A 30.0 A
Fusible de repuesto:
10.0 AFusible de parabrisas:
2.0 A
U5JWS4S0.book Page 3 Friday, July 30, 2004 10:42 AM

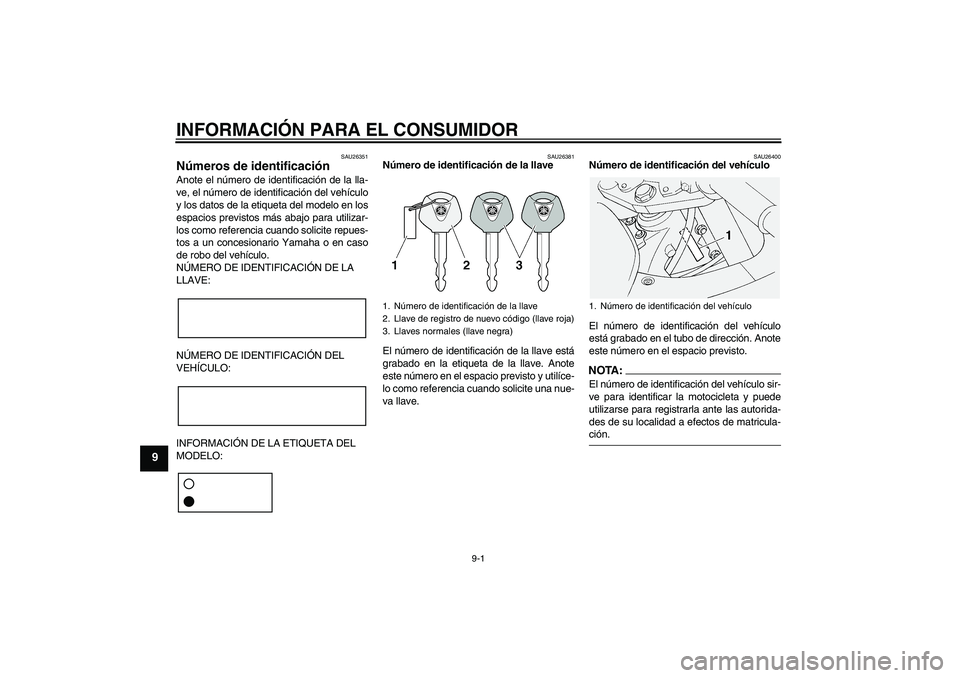

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351
Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTA:El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
U5JWS4S0.book Page 1 Friday, July 30, 2004 10:42 AM

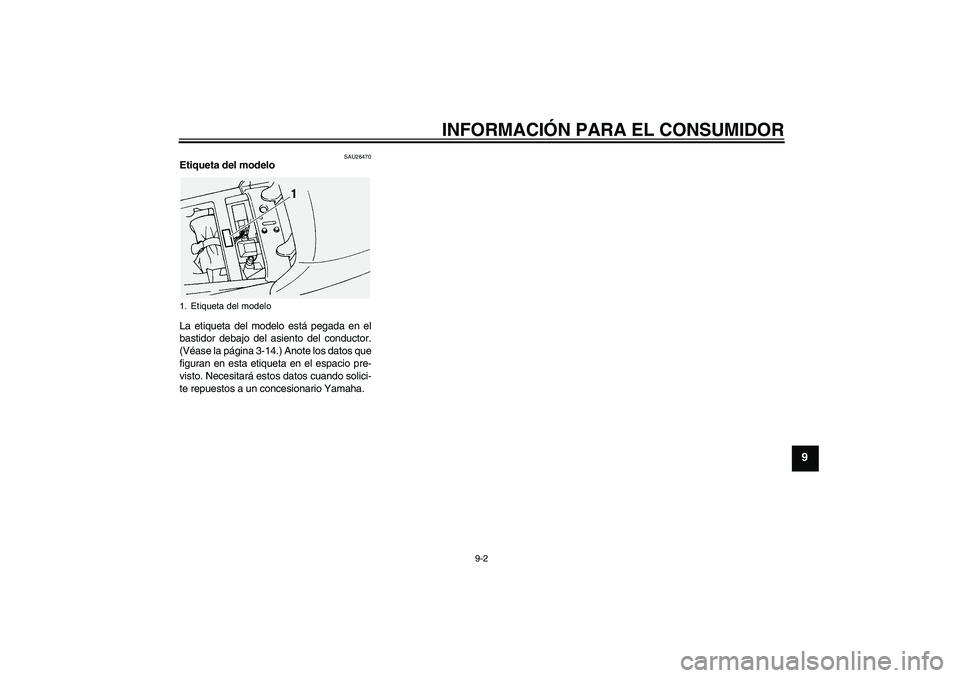

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26470
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-14.) Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.1. Etiqueta del modelo
U5JWS4S0.book Page 2 Friday, July 30, 2004 10:42 AM

INDEXAABS (para modelos ABS) ..................... 3-11
Aceite del engranaje final...................... 6-11
Aceite del motor y cartucho del filtro
de aceite ............................................... 6-9
Alarma antirrobo (opcional)..................... 3-7
Almacenamiento ..................................... 7-3
Arranque del motor ................................. 5-1
Asientos ................................................ 3-14BBatería .................................................. 6-26
Bombilla del faro, cambio...................... 6-29
Bombilla de una luz de posición,
cambio ................................................ 6-31
Bombilla de un intermitente o de la luz
de freno/piloto trasero, cambio ........... 6-30
Bujías, comprobación ............................. 6-8CCaballete central y caballete lateral,
comprobación y engrase .................... 6-24
Caballete lateral .................................... 3-19
Cables, comprobación y engrase ......... 6-22
Caja de accesorios ............................... 3-15
Cambio.................................................... 5-2
Catalizador ............................................ 3-14
Cierres para las maletas laterales y el
baúl trasero opciconales..................... 3-19
Cojinetes de las ruedas,
comprobación ..................................... 6-26
Compartimento porta objetos................ 3-15
Conjunto amortiguador, ajuste .............. 3-18
Conmutador de la luz de
cruce/carretera ..................................... 3-8Consumo de gasolina,
consejos para reducirlo ........................ 5-3
Cuadro de mantenimiento y engrase
periódicos ............................................. 6-2
Cuadros de identificación de averías ... 6-32
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-26EEspecificaciones ..................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire, limpieza .......................... 6-14
Fusibles, cambio................................... 6-27GGasolina ............................................... 3-12HHolgura de la válvula ............................ 6-16
Horquilla delantera, ajuste .................... 3-16
Horquilla delantera, comprobación ....... 6-25IIdentificación de averías ....................... 6-31
Información relativa a la seguridad......... 1-1
Interruptor de ajuste de la posición del
parabrisas ............................................ 3-8
Interruptor de arranque........................... 3-9
Interruptor de intermitencia..................... 3-8
Interruptor de la bocina........................... 3-9
Interruptor de la luz de freno trasero,
ajuste.................................................. 6-19
Interruptor de luces de emergencia ........ 3-9
Interruptor de paro del motor .................. 3-9
Interruptor de ráfagas ............................. 3-8Interruptores del manillar ........................ 3-8
Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego libre de la maneta de
embrague............................................ 6-19
Juego libre del cable del acelerador,
comprobación ..................................... 6-15LLíquido de frenos y embrague,
comprobación ..................................... 6-20
Líquido refrigerante ............................... 6-12
Líquidos de freno y embrague,
cambio ................................................ 6-22
Lista de comprobaciones previas............ 4-2
Luces indicadoras de intermitencia ......... 3-3
Luz de aviso de avería del motor ............ 3-4
Luz de aviso del ABS
(para modelos ABS) ............................. 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz indicadora del sistema
inmovilizador ......................................... 3-4
Luz indicadora de punto muerto.............. 3-4MManeta de embrague .............................. 3-9
Maneta de freno .................................... 3-10
Manetas de freno y embrague,
revisión y engrase............................... 6-23NNeumáticos ........................................... 6-16
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ....................... 9-1
U5JWS4S0.book Page 1 Friday, July 30, 2004 10:42 AM

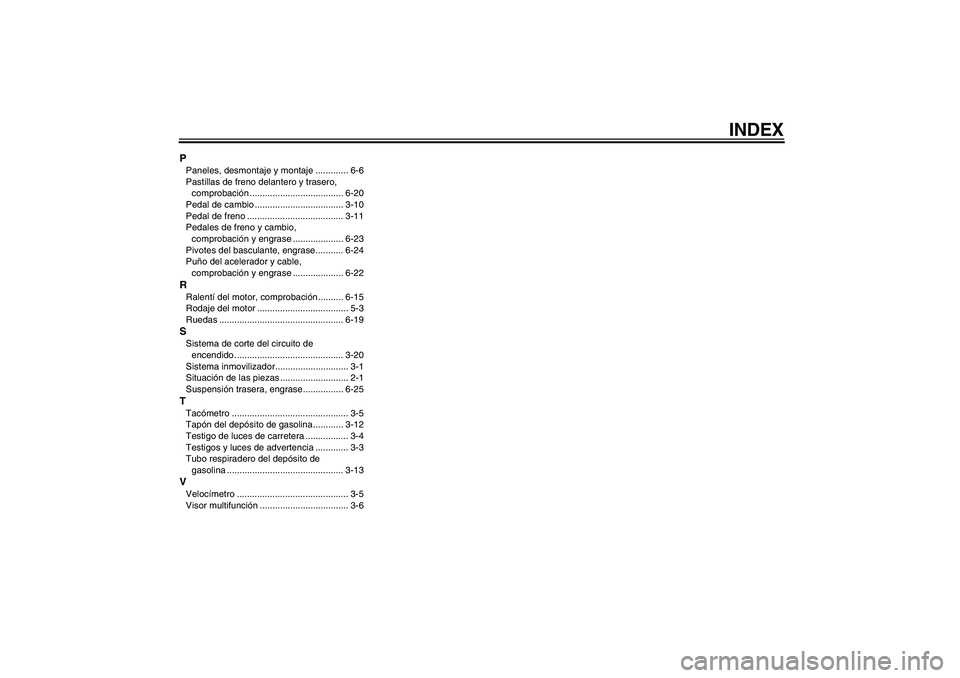

INDEX
PPaneles, desmontaje y montaje ............. 6-6
Pastillas de freno delantero y trasero,
comprobación ..................................... 6-20
Pedal de cambio ................................... 3-10
Pedal de freno ...................................... 3-11
Pedales de freno y cambio,
comprobación y engrase .................... 6-23
Pivotes del basculante, engrase........... 6-24
Puño del acelerador y cable,
comprobación y engrase .................... 6-22RRalentí del motor, comprobación.......... 6-15
Rodaje del motor .................................... 5-3
Ruedas ................................................. 6-19SSistema de corte del circuito de
encendido ........................................... 3-20
Sistema inmovilizador............................. 3-1
Situación de las piezas ........................... 2-1
Suspensión trasera, engrase................ 6-25TTacómetro .............................................. 3-5
Tapón del depósito de gasolina............ 3-12
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia ............. 3-3
Tubo respiradero del depósito de
gasolina .............................................. 3-13VVelocímetro ............................................ 3-5
Visor multifunción ................................... 3-6
U5JWS4S0.book Page 2 Friday, July 30, 2004 10:42 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2004.08-0.3×1 CR
(S)5JW-28199-S4
FJR1300
FJR1300A
MANUAL DEL PROPIETARIO
