ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU22071
Garde du levier d’embrayage Ce modèle étant muni d’un embrayage hy-
draulique, il n’est donc pas nécessaire de
régler la garde du levier d’embrayage. Il est
toutefois nécessaire, avant chaque démar-
rage, de vérifier le niveau du liquide d’em-
brayage et de s’assurer que le circuit hy-
draulique ne fuit pas. Si la garde du levier
d’embrayage devient excessive et que les
changements de rapport deviennent bru-
taux ou si l’embrayage patine, entraînant un
retard de réponse à l’accélération, il y a pro-
bablement de l’air dans le circuit d’em-
brayage. Dans ce cas, ne pas utiliser la
moto avant d’avoir fait purger le circuit par
un concessionnaire Yamaha.
FAU22270
Réglage du contacteur de feu
stop sur frein arrière Le contacteur de feu stop sur frein arrière
est actionné par la pédale de frein, et lors-
que son réglage est correct, le feu stop s’al-
lume juste avant que le freinage ne fasse ef-
fet. Si nécessaire, régler le contacteur de
feu stop comme suit.
Tourner l’écrou de réglage tout en mainte-
nant le contacteur de feu stop en place.
Tourner l’écrou de réglage dans le sens (a)
si le feu stop s’allume trop tard. Tourner
l’écrou de réglage dans le sens (b) si le feu
stop s’allume trop tôt.1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
U5JWF4F0.book Page 19 Thursday, July 29, 2004 11:24 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
FAU22390

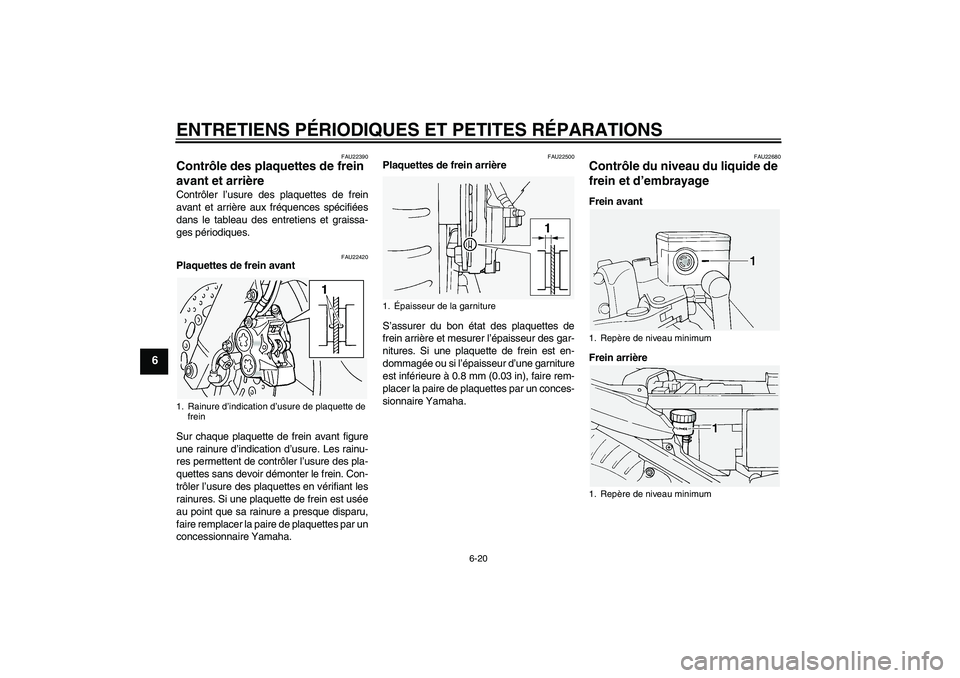

Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22420
Plaquettes de frein avant
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rainu-
res permettent de contrôler l’usure des pla-
quettes sans devoir démonter le frein. Con-
trôler l’usure des plaquettes en vérifiant les
rainures. Si une plaquette de frein est usée
au point que sa rainure a presque disparu,
faire remplacer la paire de plaquettes par un
concessionnaire Yamaha.
FAU22500
Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garniture
est inférieure à 0.8 mm (0.03 in), faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU22680
Contrôle du niveau du liquide de
frein et d’embrayage Frein avant
Frein arrière
1. Rainure d’indication d’usure de plaquette de
frein
1.Épaisseur de la garniture
1. Repère de niveau minimum
1. Repère de niveau minimum
U5JWF4F0.book Page 20 Thursday, July 29, 2004 11:24 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6

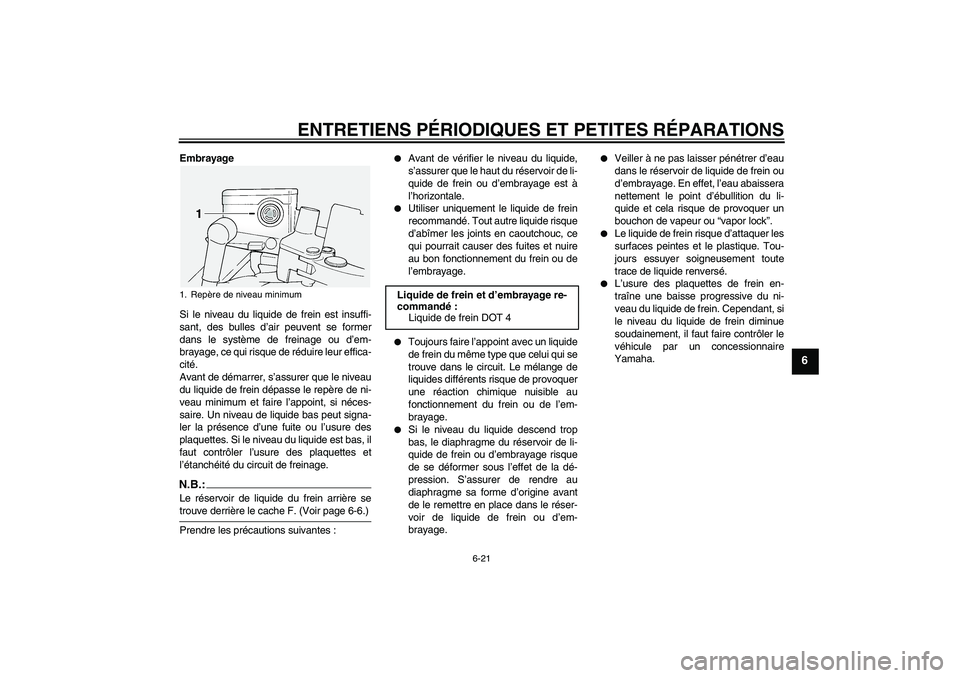

Embrayage
Si le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le système de freinage ou d’em-
brayage, ce qui risque de réduire leur effica-
cité.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut signa-
ler la présence d’une fuite ou l’usure des
plaquettes. Si le niveau du liquide est bas, il
faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.N.B.:Le réservoir de liquide du frein arrière setrouve derrière le cache F. (Voir page 6-6.)
Prendre les précautions suivantes :


Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein ou d’embrayage est à
l’horizontale.


Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein ou de
l’embrayage.


Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein ou de l’em-
brayage.


Si le niveau du liquide descend trop
bas, le diaphragme du réservoir de li-
quide de frein ou d’embrayage risque
de se déformer sous l’effet de la dé-
pression. S’assurer de rendre au
diaphragme sa forme d’origine avant
de le remettre en place dans le réser-
voir de liquide de frein ou d’em-
brayage.


Veiller à ne pas laisser pénétrer d’eau
dans le réservoir de liquide de frein ou
d’embrayage. En effet, l’eau abaissera
nettement le point d’ébullition du li-
quide et cela risque de provoquer un
bouchon de vapeur ou “vapor lock”.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.


L’usure des plaquettes de frein en-
traîne une baisse progressive du ni-
veau du liquide de frein. Cependant, si
le niveau du liquide de frein diminue
soudainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
1. Repère de niveau minimum
Liquide de frein et d’embrayage re-
commandé :
Liquide de frein DOT 4
U5JWF4F0.book Page 21 Thursday, July 29, 2004 11:24 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
FAU22750
Changement du liquide de frein
et d’embrayage Faire changer le liquide de frein et d’em-
brayage par un concessionnaire Yamaha
aux fréquences spécifiées dans le N.B. figu-
rant après le tableau des entretiens et grais-
sages périodiques. Il convient également
de faire remplacer les bagues d’étanchéité
des maîtres cylindres de frein et d’em-
brayage et des étriers, ainsi que les durites
de frein et d’embrayage aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.

Bagues d’étanchéité : Remplacer tous
les deux ans.


Durites de frein et d’embrayage : Rem-
placer tous les quatre ans.
FAU23100
Contrôle et lubrification des
câbles Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un concession-
naire Yamaha.
AVERTISSEMENT
FWA10720
Une gaine endommagée va empêcher le
bon fonctionnement du câble et entraî-
nera sa rouille. Remplacer dès que pos-
sible tout câble endommagé afin d’éviterde créer un état de conduite dangereux.
FAU23110
Contrôle et lubrification de la
poignée et du câble des gaz Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de lubrifier ou de remplacer le câble
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
Lubrifiant recommandé :
Huile moteur
U5JWF4F0.book Page 22 Thursday, July 29, 2004 11:24 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
FAU23131

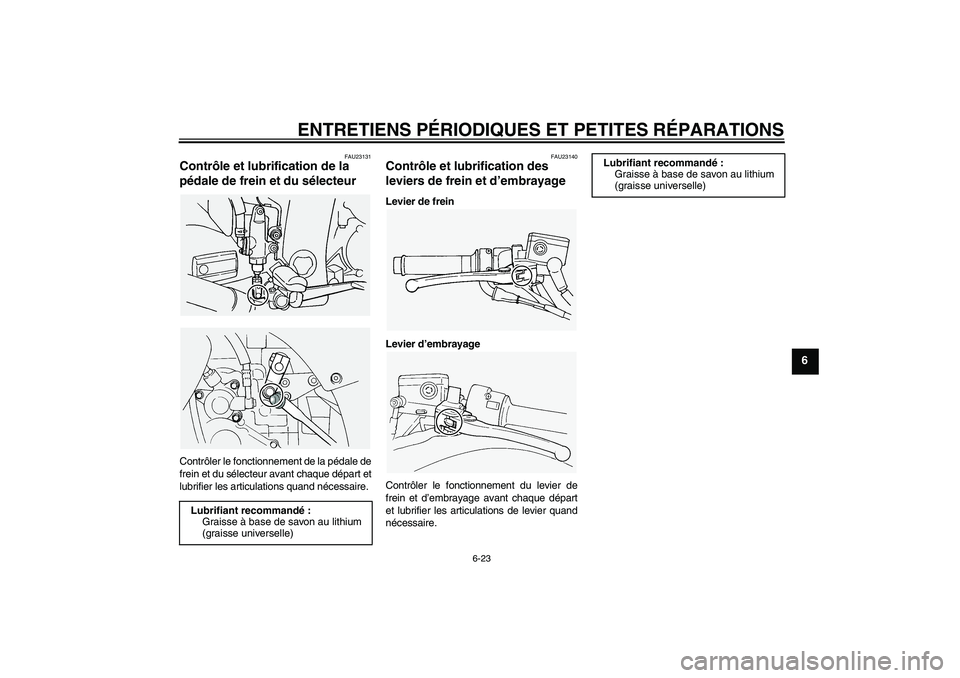

Contrôle et lubrification de la
pédale de frein et du sélecteur Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et
lubrifier les articulations quand nécessaire.
FAU23140
Contrôle et lubrification des
leviers de frein et d’embrayage Levier de frein
Levier d’embrayage
Contrôler le fonctionnement du levier de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire. Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
U5JWF4F0.book Page 23 Thursday, July 29, 2004 11:24 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
FAU23210
Contrôle et lubrification des
béquilles centrale et latérale Contrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand né-
cessaire.
AVERTISSEMENT
FWA10740
Si les béquilles latérale ou centrale ne se
déploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,réparer par un concessionnaire Yamaha.
FAUM1650
Lubrification des pivots du bras
oscillant Contrôler les pivots du bras oscillant aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
FAU23250
Lubrification de la suspension
arrière Lubrifier les articulations de la suspension
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium
Lubrifiant recommandé :
Graisse à base de savon au lithium
U5JWF4F0.book Page 24 Thursday, July 29, 2004 11:24 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6
FAU23271
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
AVERTISSEMENT
FWA10750
Caler solidement la moto pour qu’elle nepuisse se renverser.
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION:
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha.
FAU23280
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant.
AVERTISSEMENT
FWA10750
Caler solidement la moto pour qu’elle nepuisse se renverser.
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
U5JWF4F0.book Page 25 Thursday, July 29, 2004 11:24 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6
FAU23290

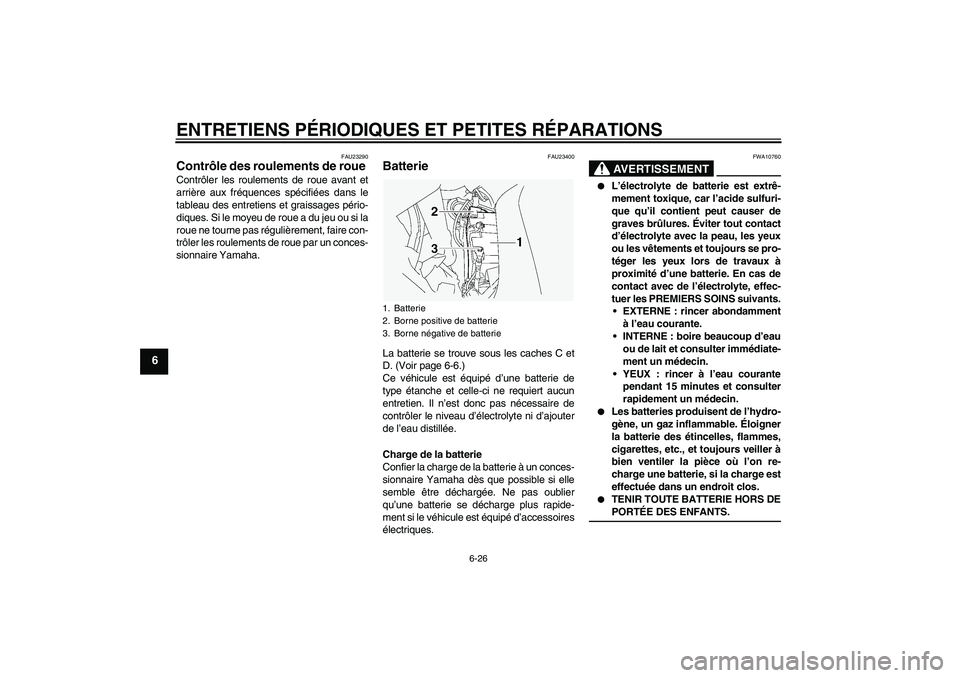

Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU23400
Batterie La batterie se trouve sous les caches C et
D. (Voir page 6-6.)
Ce véhicule est équipé d’une batterie de
type étanche et celle-ci ne requiert aucun
entretien. Il n’est donc pas nécessaire de
contrôler le niveau d’électrolyte ni d’ajouter
de l’eau distillée.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.
1. Batterie
2. Borne positive de batterie
3. Borne négative de batterie
U5JWF4F0.book Page 26 Thursday, July 29, 2004 11:24 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
Conservation de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION:
FCA10630


Toujours veiller à ce que la batterie
soit chargée. Remiser une batterie
déchargée risque de l’endommager
de façon irréversible.


Utiliser un chargeur spécial à ten-
sion constante pour charger les
batteries étanches (MF). L’utilisa-
tion d’un chargeur de batterie con-
ventionnel va endommager la batte-
rie. Si l’on ne peut se procurer un
chargeur de batterie étanche, il est
indispensable de faire charger la
batterie par un concessionnaireYamaha.
FAU23653
Remplacement des fusibles Le boîtier à fusibles se trouve derrière le ca-
che A. Celui-ci contient les fusibles proté-
geant les circuits individuels. Le fusible du
système d’injection électronique de carbu-
rant, le fusible principal et le fusible du mo-
teur ABS se trouvent sous le cache D. Le fu-
sible principal et le fusible du moteur ABS
se trouvent à côté de la batterie. (Voir page
6-6.)1. Fusible du système d’injection électronique
de carburant
2. Fusible de rechange du système d’injection
électronique de carburant
1. Fusible de phare
2. Fusible du système de signalisation
3. Fusible d’allumage
4. Fusible du moteur de pare-brise
5. Fusible du ventilateur de radiateur
6. Fusible de sauvegarde (compteur kilométri-
que, montre et immobilisateur antivol)
7. Fusible de rechange
8. Fusible des feux de détresse
9. Fusible du bloc de commande ABS (pour
modèle muni de freins ABS)
10.Fusible des feux de stationnement
U5JWF4F0.book Page 27 Thursday, July 29, 2004 11:24 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6

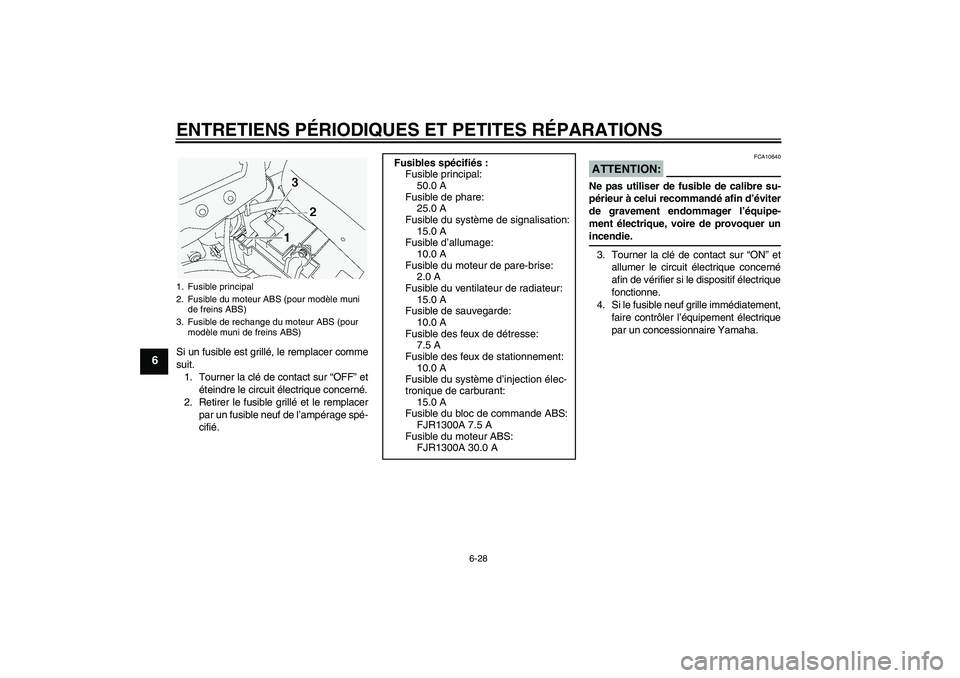

Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’ampérage spé-
cifié.
ATTENTION:
FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer unincendie.
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’équipement électrique
par un concessionnaire Yamaha.
1. Fusible principal
2. Fusible du moteur ABS (pour modèle muni
de freins ABS)
3. Fusible de rechange du moteur ABS (pour
modèle muni de freins ABS)
Fusibles spécifiés :
Fusible principal:
50.0 A
Fusible de phare:
25.0 A
Fusible du système de signalisation:
15.0 A
Fusible d’allumage:
10.0 A
Fusible du moteur de pare-brise:
2.0 A
Fusible du ventilateur de radiateur:
15.0 A
Fusible de sauvegarde:
10.0 A
Fusible des feux de détresse:
7.5 A
Fusible des feux de stationnement:
10.0 A
Fusible du système d’injection élec-
tronique de carburant:
15.0 A
Fusible du bloc de commande ABS:
FJR1300A 7.5 A
Fusible du moteur ABS:
FJR1300A 30.0 A
U5JWF4F0.book Page 28 Thursday, July 29, 2004 11:24 AM
