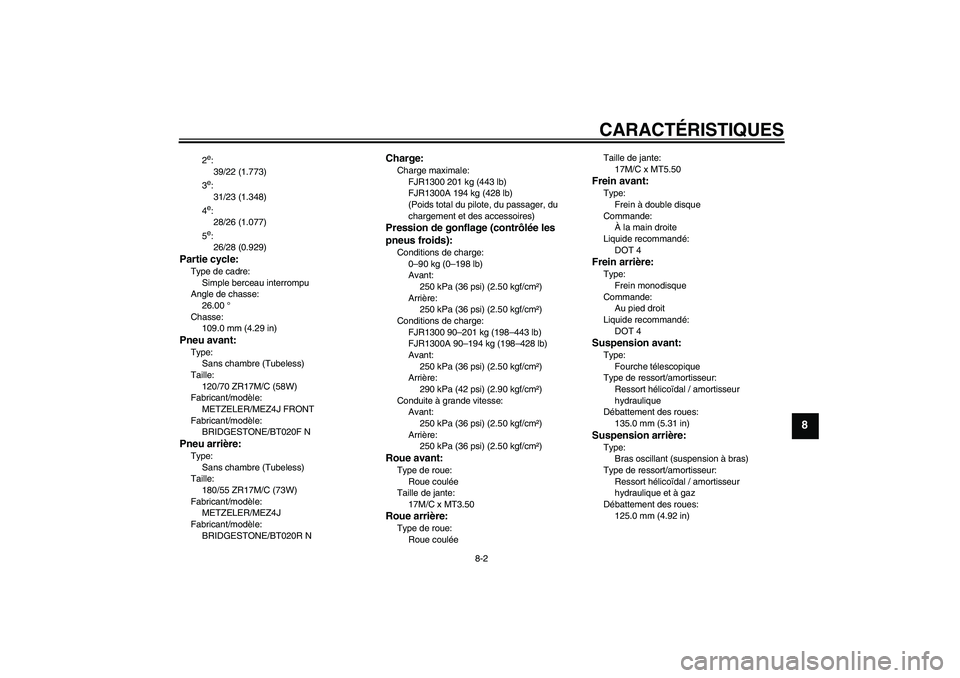

CARACTÉRISTIQUES
8-2
8
2e:
39/22 (1.773)
3e:
31/23 (1.348)
4e:
28/26 (1.077)
5e:
26/28 (0.929)
Partie cycle:Type de cadre:
Simple berceau interrompu
Angle de chasse:
26.00 °
Chasse:
109.0 mm (4.29 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
METZELER/MEZ4J FRONT
Fabricant/modèle:
BRIDGESTONE/BT020F NPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
METZELER/MEZ4J
Fabricant/modèle:
BRIDGESTONE/BT020R N
Charge:Charge maximale:
FJR1300 201 kg (443 lb)
FJR1300A 194 kg (428 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)
Conditions de charge:
FJR1300 90–201 kg (198–443 lb)
FJR1300A 90–194 kg (198–428 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue couléeTaille de jante:
17M/C x MT5.50
Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
135.0 mm (5.31 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
125.0 mm (4.92 in)
U5JWF4F0.book Page 2 Thursday, July 29, 2004 11:24 AM

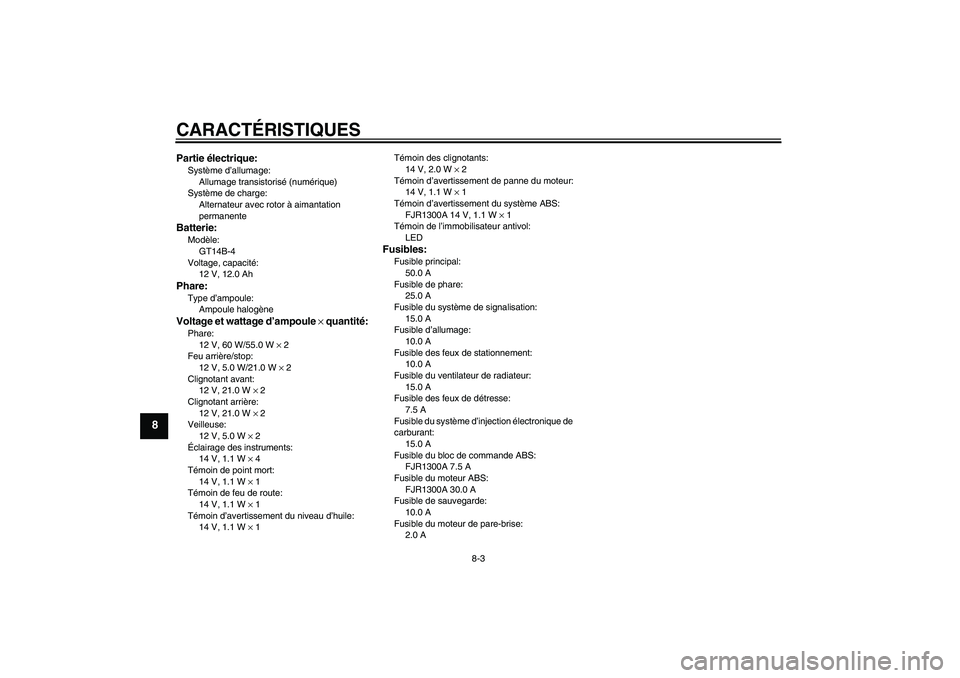

CARACTÉRISTIQUES
8-3
8
Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GT14B-4
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55.0 W × 2
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 2
Clignotant avant:
12 V, 21.0 W × 2
Clignotant arrière:
12 V, 21.0 W × 2
Veilleuse:
12 V, 5.0 W × 2
Éclairage des instruments:
14 V, 1.1 W × 4
Témoin de point mort:
14 V, 1.1 W × 1
Témoin de feu de route:
14 V, 1.1 W × 1
Témoin d’avertissement du niveau d’huile:
14 V, 1.1 W × 1Témoin des clignotants:
14 V, 2.0 W × 2
Témoin d’avertissement de panne du moteur:
14 V, 1.1 W × 1
Témoin d’avertissement du système ABS:
FJR1300A 14 V, 1.1 W × 1
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
25.0 A
Fusible du système de signalisation:
15.0 A
Fusible d’allumage:
10.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur de radiateur:
15.0 A
Fusible des feux de détresse:
7.5 A
Fusible du système d’injection électronique de
carburant:
15.0 A
Fusible du bloc de commande ABS:
FJR1300A 7.5 A
Fusible du moteur ABS:
FJR1300A 30.0 A
Fusible de sauvegarde:
10.0 A
Fusible du moteur de pare-brise:
2.0 A
chapter8 Page 3 Thursday, July 29, 2004 4:42 PM

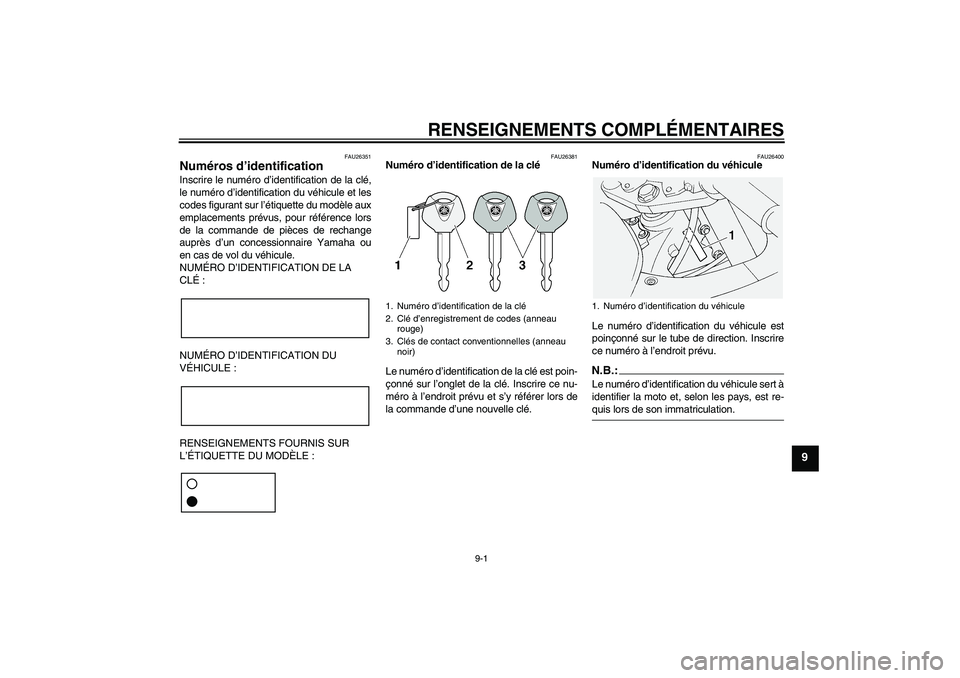

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U5JWF4F0.book Page 1 Thursday, July 29, 2004 11:24 AM

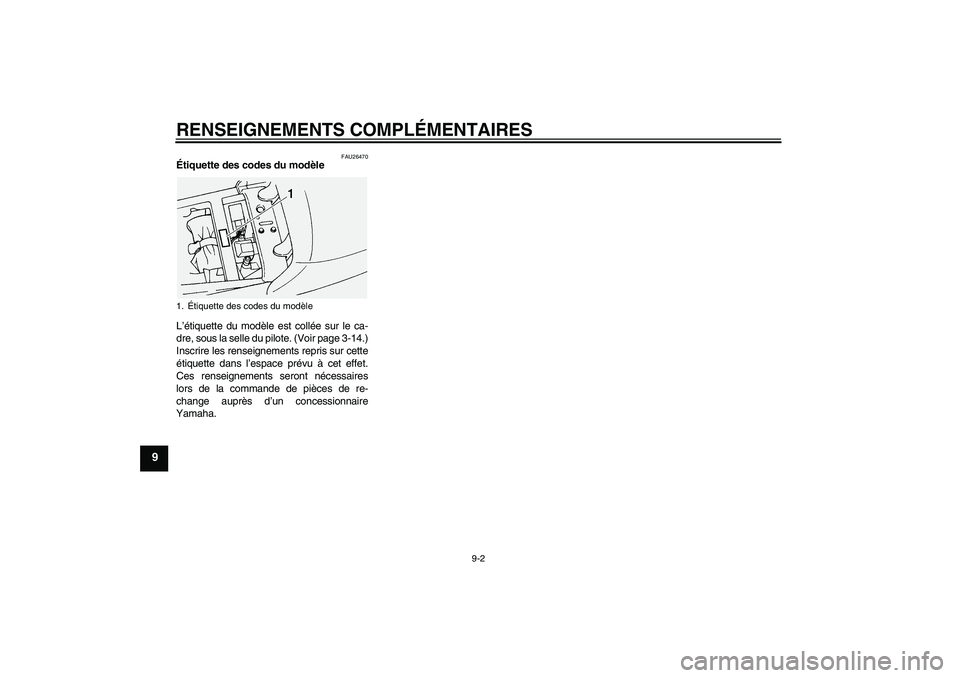

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26470
Étiquette des codes du modèle
L’étiquette du modèle est collée sur le ca-
dre, sous la selle du pilote. (Voir page 3-14.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.1.Étiquette des codes du modèleU5JWF4F0.book Page 2 Thursday, July 29, 2004 11:24 AM

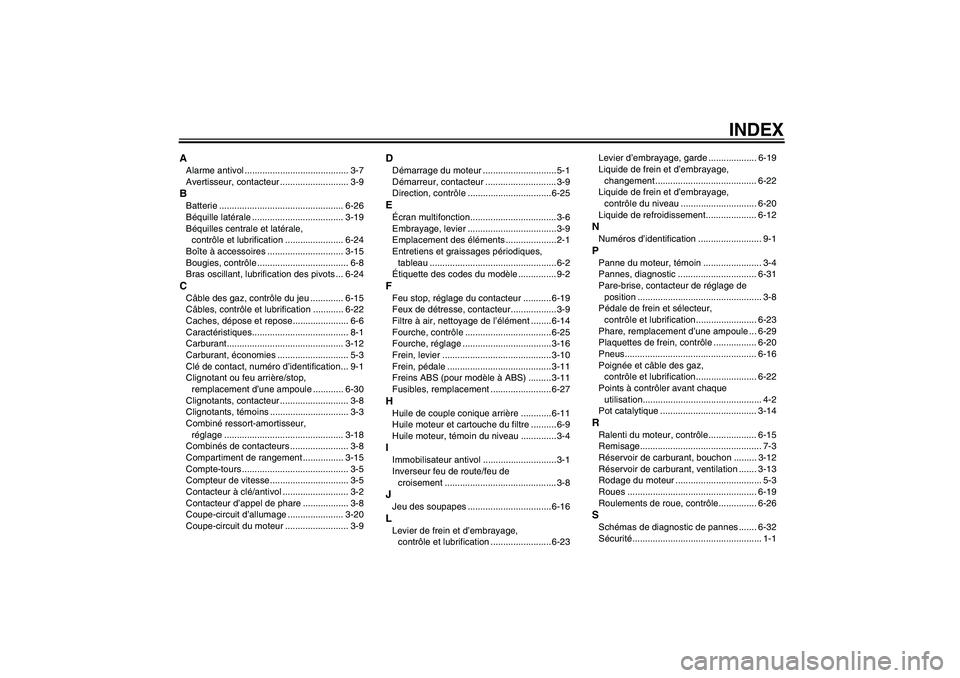

INDEX
