YAMAHA FJR1300A 2007 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2007, Model line: FJR1300A, Model: YAMAHA FJR1300A 2007Pages: 100, PDF-Größe: 5.63 MB

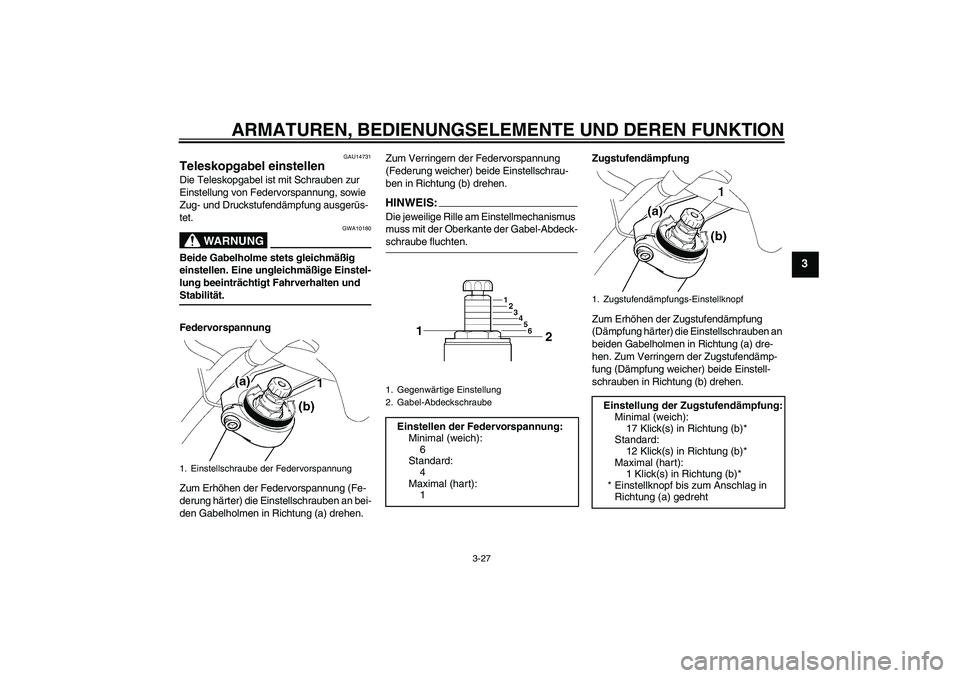

Page 41 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-27
3
GAU14731
Teleskopgabel einstellen Die Teleskopgabel ist mit Schrauben zur
Einstellung von Federvorspannung, sowie
Zug- und Druckstufendämpfung ausgerüs-
tet.
WARNUNG
GWA10180
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten und Stabilität.
Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen. Zum Verringern der Federvorspannung
(Federung weicher) beide Einstellschrau-
ben in Richtung (b) drehen.
HINWEIS:Die jeweilige Rille am Einstellmechanismus
muss mit der Oberkante der Gabel-Abdeck-schraube fluchten.Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Zugstufendämp-
fung (Dämpfung weicher) beide Einstell-
schrauben in Richtung (b) drehen.
1. Einstellschraube der Federvorspannung
1. Gegenwärtige Einstellung
2. Gabel-Abdeckschraube
Einstellen der Federvorspannung:
Minimal (weich):
6
Standard:
4
Maximal (hart):
1
1. Zugstufendämpfungs-Einstellknopf
Einstellung der Zugstufendämpfung:
Minimal (weich):
17 Klick(s) in Richtung (b)*
Standard:
12 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellknopf bis zum Anschlag in
Richtung (a) gedreht
U3P6G1G0.book Page 27 Wednesday, October 4, 2006 9:21 AM

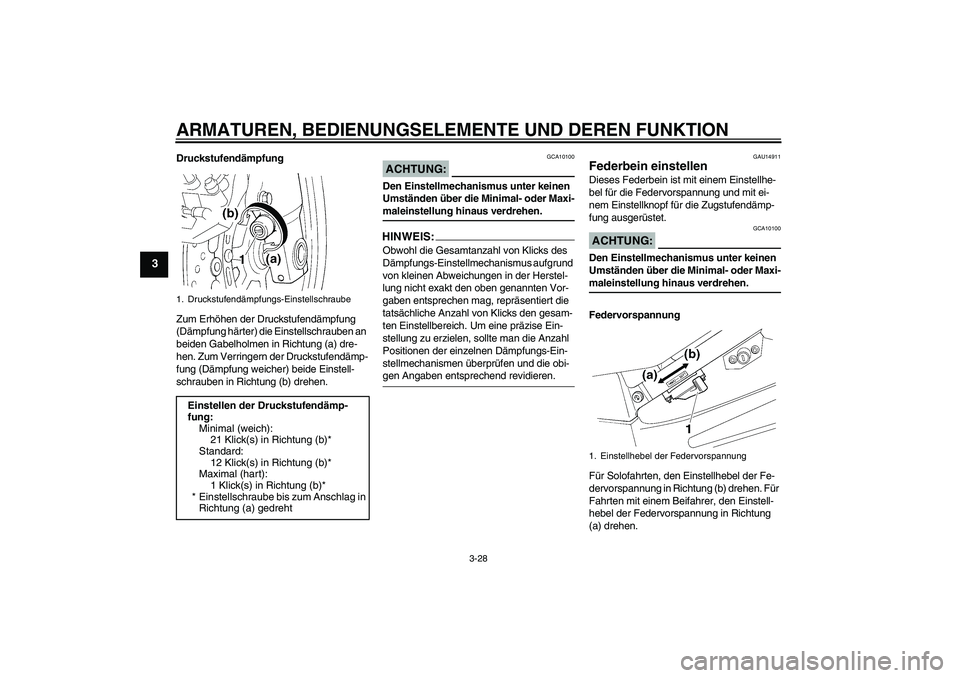

Page 42 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-28
3
Druckstufendämpfung
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Druckstufendämp-
fung (Dämpfung weicher) beide Einstell-
schrauben in Richtung (b) drehen.
ACHTUNG:
GCA10100
Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-maleinstellung hinaus verdrehen.HINWEIS:Obwohl die Gesamtanzahl von Klicks des
Dämpfungs-Einstellmechanismus aufgrund
von kleinen Abweichungen in der Herstel-
lung nicht exakt den oben genannten Vor-
gaben entsprechen mag, repräsentiert die
tatsächliche Anzahl von Klicks den gesam-
ten Einstellbereich. Um eine präzise Ein-
stellung zu erzielen, sollte man die Anzahl
Positionen der einzelnen Dämpfungs-Ein-
stellmechanismen überprüfen und die obi-gen Angaben entsprechend revidieren.
GAU14911
Federbein einstellen Dieses Federbein ist mit einem Einstellhe-
bel für die Federvorspannung und mit ei-
nem Einstellknopf für die Zugstufendämp-
fung ausgerüstet.ACHTUNG:
GCA10100
Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-maleinstellung hinaus verdrehen.
Federvorspannung
Für Solofahrten, den Einstellhebel der Fe-
dervorspannung in Richtung (b) drehen. Für
Fahrten mit einem Beifahrer, den Einstell-
hebel der Federvorspannung in Richtung
(a) drehen.
1. Druckstufendämpfungs-EinstellschraubeEinstellen der Druckstufendämp-
fung:
Minimal (weich):
21 Klick(s) in Richtung (b)*
Standard:
12 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in
Richtung (a) gedreht
1. Einstellhebel der Federvorspannung
U3P6G1G0.book Page 28 Wednesday, October 4, 2006 9:21 AM

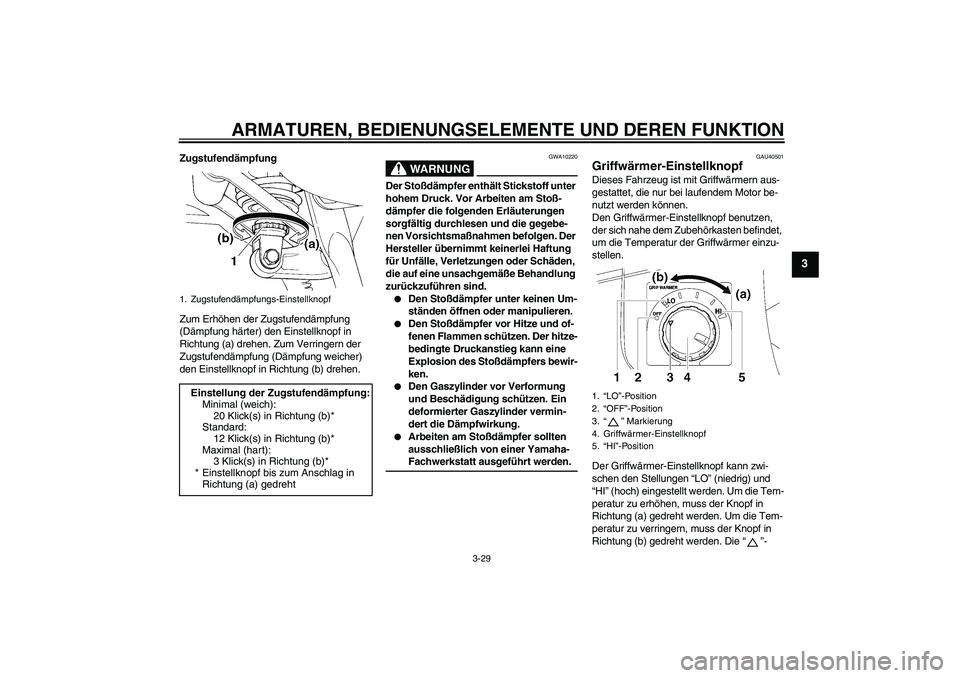

Page 43 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-29
3
Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) den Einstellknopf in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
den Einstellknopf in Richtung (b) drehen.
WARNUNG
GWA10220
Der Stoßdämpfer enthält Stickstoff unter
hohem Druck. Vor Arbeiten am Stoß-
dämpfer die folgenden Erläuterungen
sorgfältig durchlesen und die gegebe-
nen Vorsichtsmaßnahmen befolgen. Der
Hersteller übernimmt keinerlei Haftung
für Unfälle, Verletzungen oder Schäden,
die auf eine unsachgemäße Behandlung
zurückzuführen sind.
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
Den Stoßdämpfer vor Hitze und of-
fenen Flammen schützen. Der hitze-
bedingte Druckanstieg kann eine
Explosion des Stoßdämpfers bewir-
ken.
Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Gaszylinder vermin-
dert die Dämpfwirkung.
Arbeiten am Stoßdämpfer sollten
ausschließlich von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU40501
Griffwärmer-Einstellknopf Dieses Fahrzeug ist mit Griffwärmern aus-
gestattet, die nur bei laufendem Motor be-
nutzt werden können.
Den Griffwärmer-Einstellknopf benutzen,
der sich nahe dem Zubehörkasten befindet,
um die Temperatur der Griffwärmer einzu-
stellen.
Der Griffwärmer-Einstellknopf kann zwi-
schen den Stellungen “LO” (niedrig) und
“HI” (hoch) eingestellt werden. Um die Tem-
peratur zu erhöhen, muss der Knopf in
Richtung (a) gedreht werden. Um die Tem-
peratur zu verringern, muss der Knopf in
Richtung (b) gedreht werden. Die “”-
1. Zugstufendämpfungs-EinstellknopfEinstellung der Zugstufendämpfung:
Minimal (weich):
20 Klick(s) in Richtung (b)*
Standard:
12 Klick(s) in Richtung (b)*
Maximal (hart):
3 Klick(s) in Richtung (b)*
* Einstellknopf bis zum Anschlag in
Richtung (a) gedreht
1.“LO”-Position
2.“OFF”-Position
3.“” Markierung
4. Griffwärmer-Einstellknopf
5.“HI”-Position
U3P6G1G0.book Page 29 Wednesday, October 4, 2006 9:21 AM

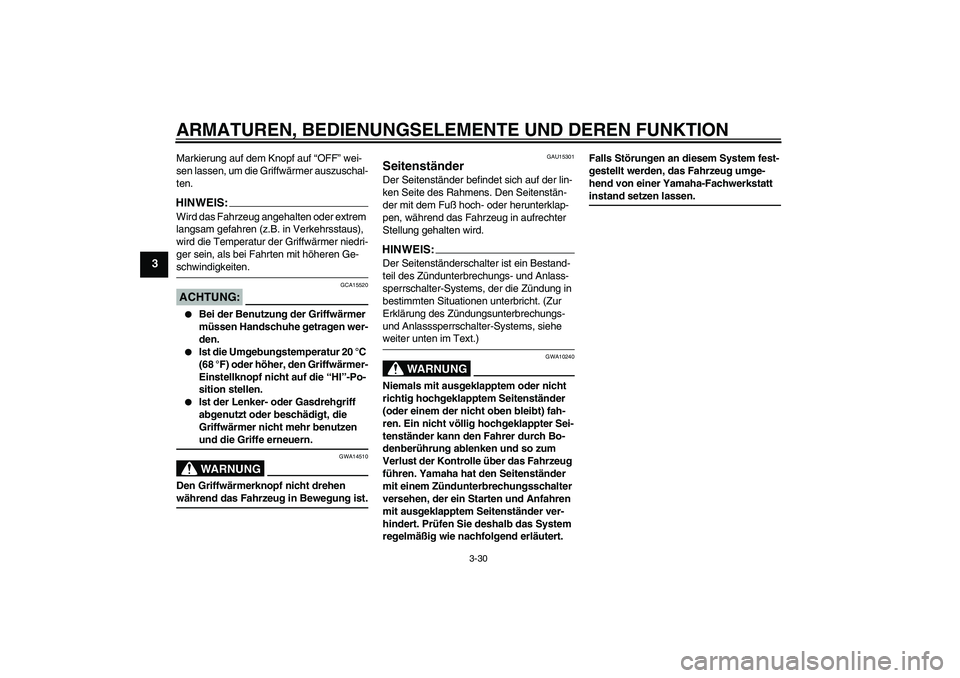

Page 44 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-30
3
Markierung auf dem Knopf auf “OFF” wei-
sen lassen, um die Griffwärmer auszuschal-
ten.HINWEIS:Wird das Fahrzeug angehalten oder extrem
langsam gefahren (z.B. in Verkehrsstaus),
wird die Temperatur der Griffwärmer niedri-
ger sein, als bei Fahrten mit höheren Ge-schwindigkeiten.ACHTUNG:
GCA15520
Bei der Benutzung der Griffwärmer
müssen Handschuhe getragen wer-
den.
Ist die Umgebungstemperatur 20 °C
(68 °F) oder höher, den Griffwärmer-
Einstellknopf nicht auf die “HI”-Po-
sition stellen.
Ist der Lenker- oder Gasdrehgriff
abgenutzt oder beschädigt, die
Griffwärmer nicht mehr benutzen und die Griffe erneuern.WARNUNG
GWA14510
Den Griffwärmerknopf nicht drehen während das Fahrzeug in Bewegung ist.
GAU15301
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEIS:Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe weiter unten im Text.)
WARNUNG
GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig wie nachfolgend erläutert. Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einer Yamaha-Fachwerkstatt
instand setzen lassen.
U3P6G1G0.book Page 30 Wednesday, October 4, 2006 9:21 AM

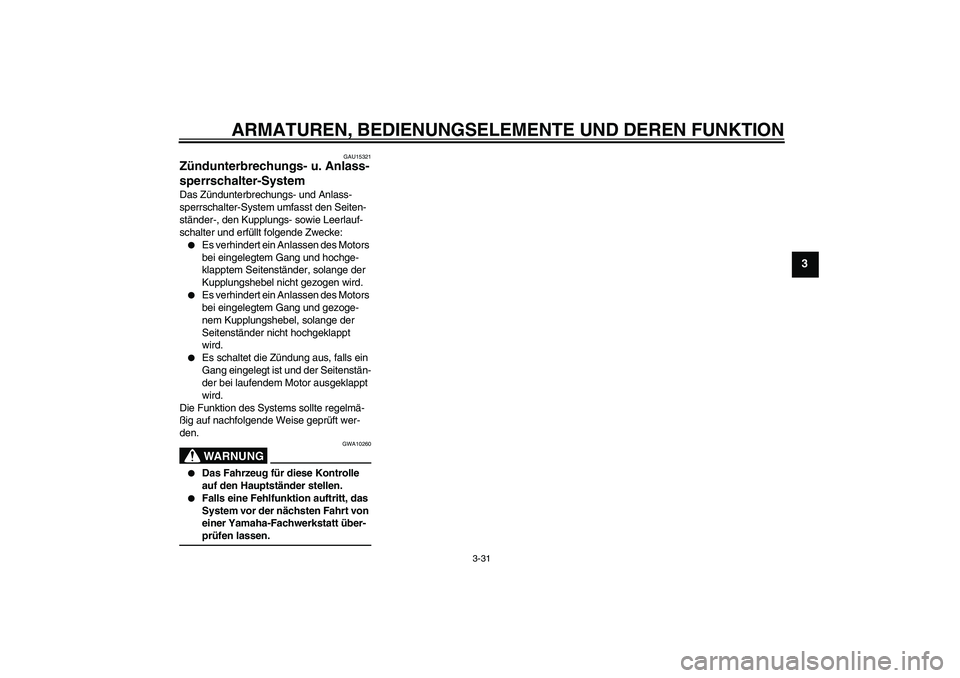

Page 45 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-31
3
GAU15321
Zündunterbrechungs- u. Anlass-
sperrschalter-System Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt
wird.
Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.WARNUNG
GWA10260
Das Fahrzeug für diese Kontrolle
auf den Hauptständer stellen.
Falls eine Fehlfunktion auftritt, das
System vor der nächsten Fahrt von
einer Yamaha-Fachwerkstatt über-prüfen lassen.
U3P6G1G0.book Page 31 Wednesday, October 4, 2006 9:21 AM

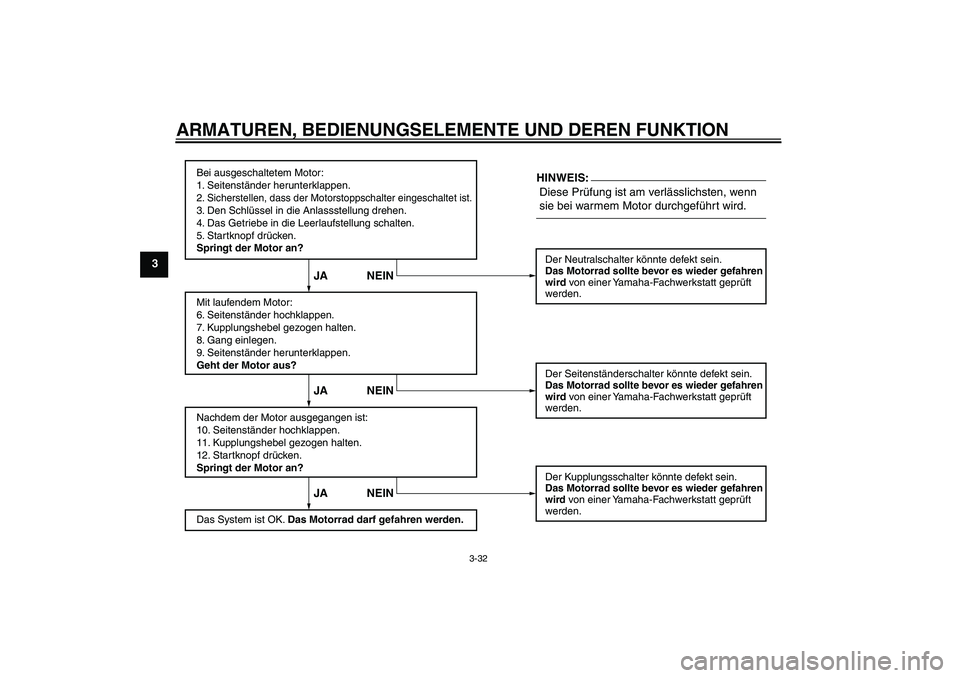

Page 46 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-32
3
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstoppschalter eingeschaltet ist.3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Startknopf drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Startknopf drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Diese Prüfung ist am verlässlichsten, wenn
sie bei warmem Motor durchgeführt wird.Der Neutralschalter könnte defekt sein.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Seitenständerschalter könnte defekt sein.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter könnte defekt sein.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEINHINWEIS:
U3P6G1G0.book Page 32 Wednesday, October 4, 2006 9:21 AM

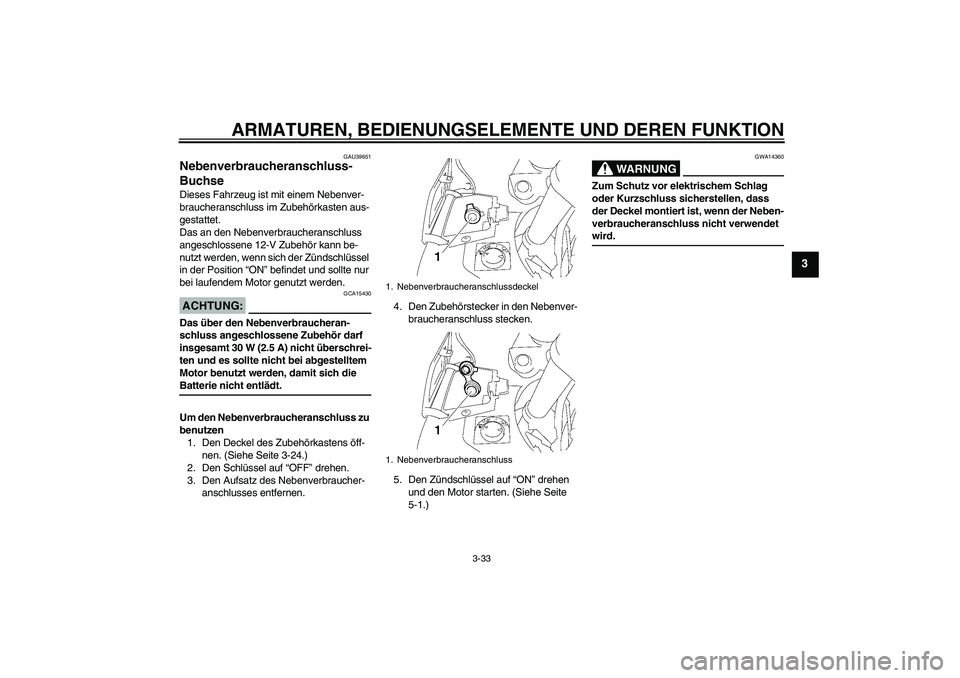

Page 47 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-33
3
GAU39651
Nebenverbraucheranschluss-
Buchse Dieses Fahrzeug ist mit einem Nebenver-
braucheranschluss im Zubehörkasten aus-
gestattet.
Das an den Nebenverbraucheranschluss
angeschlossene 12-V Zubehör kann be-
nutzt werden, wenn sich der Zündschlüssel
in der Position “ON” befindet und sollte nur
bei laufendem Motor genutzt werden.ACHTUNG:
GCA15430
Das über den Nebenverbraucheran-
schluss angeschlossene Zubehör darf
insgesamt 30 W (2.5 A) nicht überschrei-
ten und es sollte nicht bei abgestelltem
Motor benutzt werden, damit sich die Batterie nicht entlädt.
Um den Nebenverbraucheranschluss zu
benutzen
1. Den Deckel des Zubehörkastens öff-
nen. (Siehe Seite 3-24.)
2. Den Schlüssel auf “OFF” drehen.
3. Den Aufsatz des Nebenverbraucher-
anschlusses entfernen.4. Den Zubehörstecker in den Nebenver-
braucheranschluss stecken.
5. Den Zündschlüssel auf “ON” drehen
und den Motor starten. (Siehe Seite
5-1.)
WARNUNG
GWA14360
Zum Schutz vor elektrischem Schlag
oder Kurzschluss sicherstellen, dass
der Deckel montiert ist, wenn der Neben-
verbraucheranschluss nicht verwendet wird.
1. Nebenverbraucheranschlussdeckel
1. Nebenverbraucheranschluss
U3P6G1G0.book Page 33 Wednesday, October 4, 2006 9:21 AM

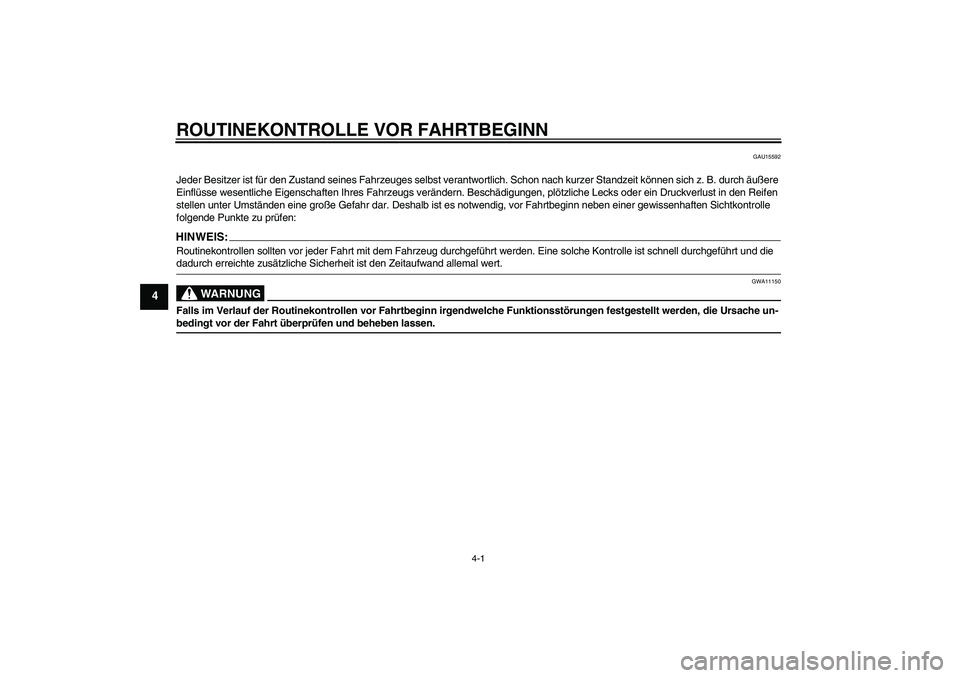

Page 48 of 100
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15592
Jeder Besitzer ist für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Standzeit können sich z. B. durch äußere
Einflüsse wesentliche Eigenschaften Ihres Fahrzeugs verändern. Beschädigungen, plötzliche Lecks oder ein Druckverlust in den Reifen
stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle
folgende Punkte zu prüfen:HINWEIS:Routinekontrollen sollten vor jeder Fahrt mit dem Fahrzeug durchgeführt werden. Eine solche Kontrolle ist schnell durchgeführt und die dadurch erreichte zusätzliche Sicherheit ist den Zeitaufwand allemal wert.
WARNUNG
GWA11150
Falls im Verlauf der Routinekontrollen vor Fahrtbeginn irgendwelche Funktionsstörungen festgestellt werden, die Ursache un-bedingt vor der Fahrt überprüfen und beheben lassen.U3P6G1G0.book Page 1 Wednesday, October 4, 2006 9:21 AM
Page 49 of 100

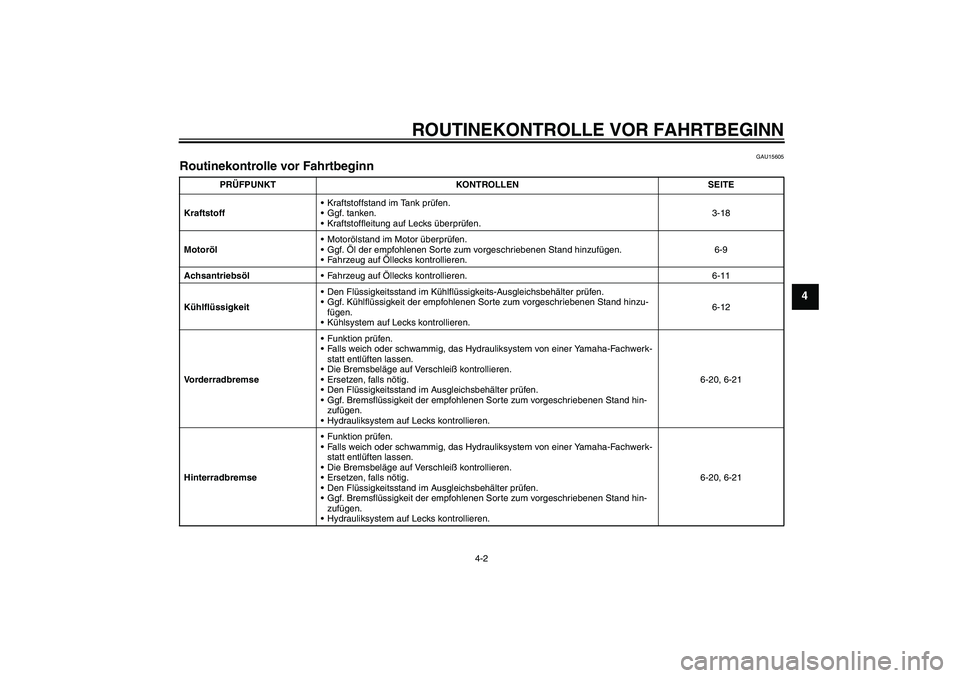

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
GAU15605
Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen .3-18
MotorölMotorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-9
AchsantriebsölFahrzeug auf Öllecks kontrollieren. 6-11
KühlflüssigkeitDen Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
Kühlsystem auf Lecks kontrollieren.6-12
VorderradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-20, 6-21
HinterradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-20, 6-21
U3P6G1G0.book Page 2 Wednesday, October 4, 2006 9:21 AM
Page 50 of 100

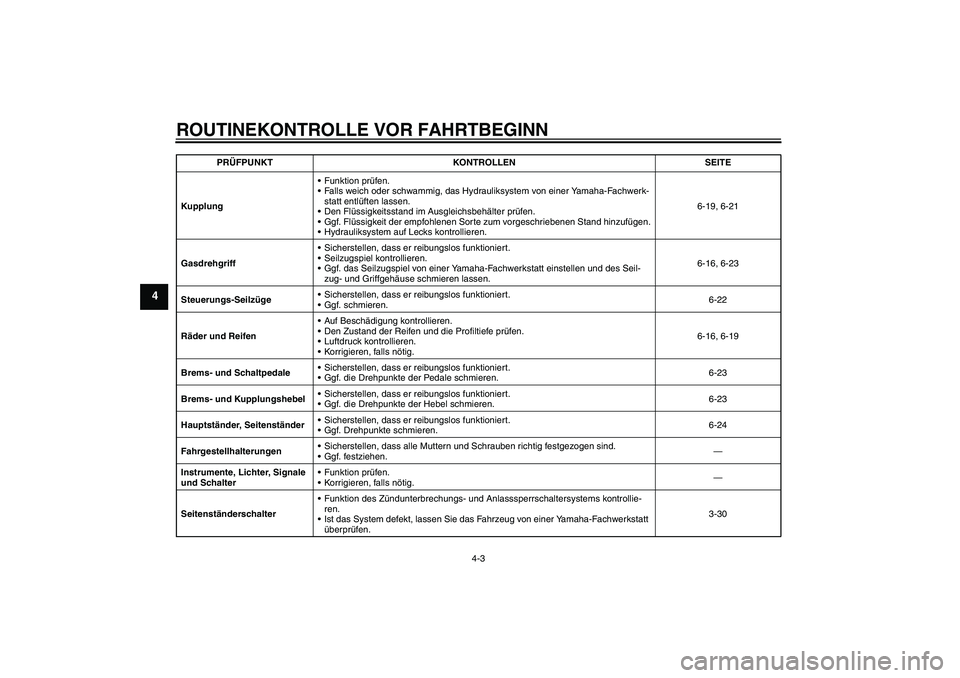

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
KupplungFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Gg f. Flüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren.6-19, 6-21
GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgehäuse schmieren lassen.6-16, 6-23
Steuerungs-SeilzügeSicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.6-22
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-16, 6-19
Brems- und SchaltpedaleSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Pedale schmieren.6-23
Brems- und KupplungshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren.6-23
Hauptständer, SeitenständerSicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkte schmieren.6-24
FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.—
Instrumente, Lichter, Signale
und SchalterFunktion prüfen.
Korrigieren, falls nötig.—
SeitenständerschalterFunktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie-
ren.
Ist das System defekt, lassen Sie das Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen.3-30 PRÜFPUNKT KONTROLLEN SEITE
U3P6G1G0.book Page 3 Wednesday, October 4, 2006 9:21 AM
