YAMAHA FJR1300A 2010 Manuale de Empleo (in Spanish)

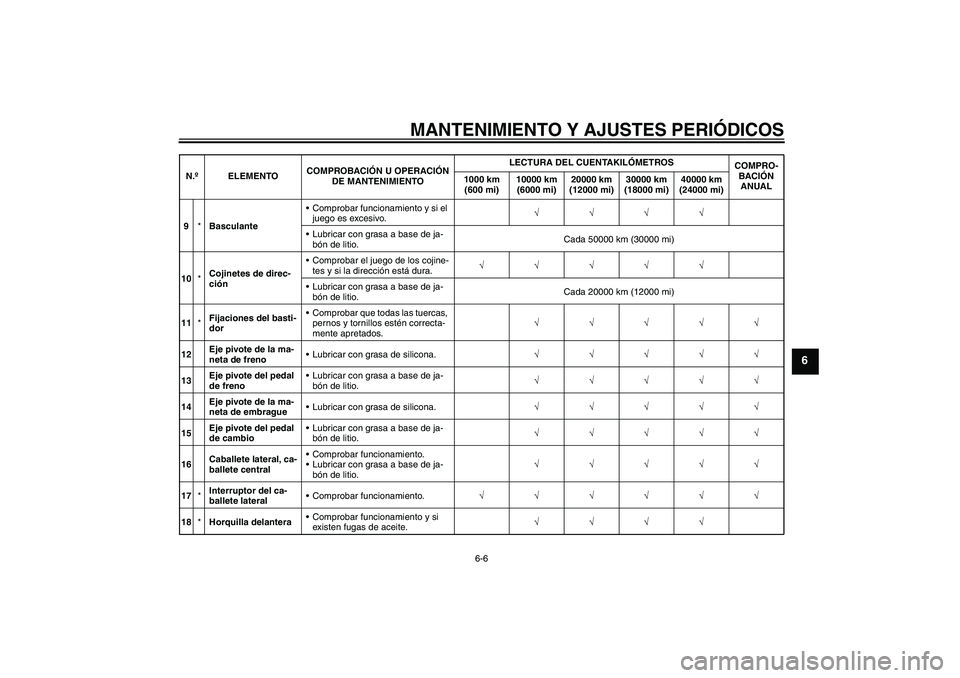

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6
9*BasculanteComprobar funcionamiento y si el
juego es excesivo.√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 50000 km (30000 mi)
10*Cojinetes de direc-
ciónComprobar el juego de los cojine-
tes y si la dirección está dura.√√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 20000 km (12000 mi)
11*Fijaciones del basti-
dorComprobar que todas las tuercas,
pernos y tornillos estén correcta-
mente apretados.√√√√√
12Eje pivote de la ma-
neta de frenoLubricar con grasa de silicona.√√√√√
13Eje pivote del pedal
de frenoLubricar con grasa a base de ja-
bón de litio.√√√√√
14Eje pivote de la ma-
neta de embragueLubricar con grasa de silicona.√√√√√
15Eje pivote del pedal
de cambioLubricar con grasa a base de ja-
bón de litio.√√√√√
16Caballete lateral, ca-
ballete centralComprobar funcionamiento.
Lubricar con grasa a base de ja-
bón de litio.√√√√√
17*Interruptor del ca-
ballete lateralComprobar funcionamiento.√√√√√√
18*Horquilla delanteraComprobar funcionamiento y si
existen fugas de aceite.√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1CYS0S0.book Page 6 Tuesday, October 27, 2009 9:32 AM

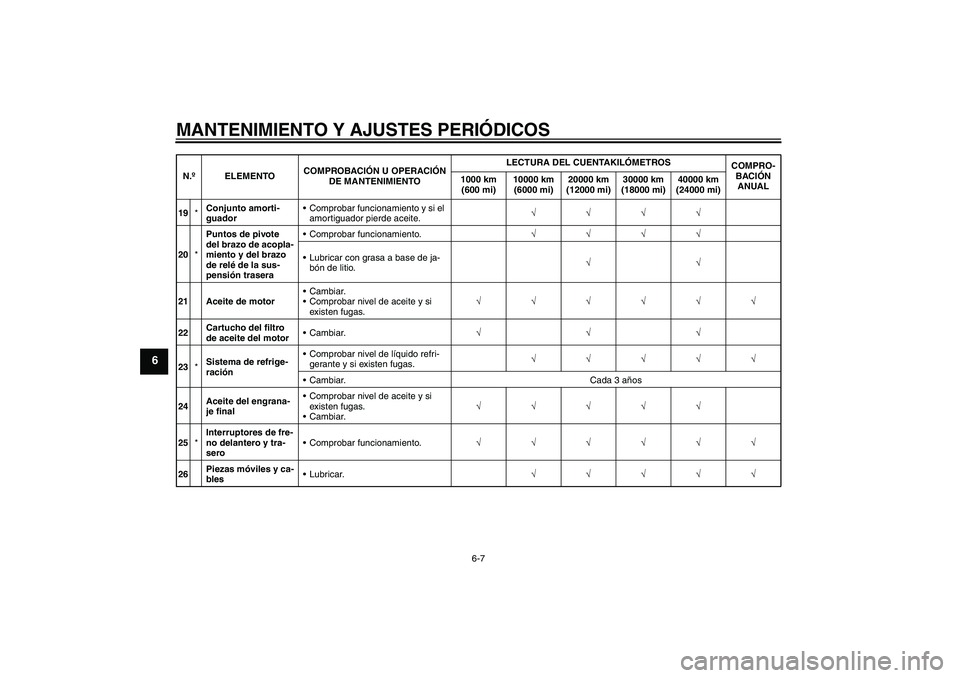

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
19*Conjunto amorti-
guadorComprobar funcionamiento y si el
amortiguador pierde aceite.√√√√
20*Puntos de pivote
del brazo de acopla-
miento y del brazo
de relé de la sus-
pensión traseraComprobar funcionamiento.√√√√
Lubricar con grasa a base de ja-
bón de litio.√√
21 Aceite de motorCambiar.
Comprobar nivel de aceite y si
existen fugas.√√√√√√
22Cartucho del filtro
de aceite del motorCambiar.√√√
23*Sistema de refrige-
raciónComprobar nivel de líquido refri-
gerante y si existen fugas.√√√√√
Cambiar. Cada 3 años
24Aceite del engrana-
je finalComprobar nivel de aceite y si
existen fugas.
Cambiar.√√√√√
25*Interruptores de fre-
no delantero y tra-
seroComprobar funcionamiento.√√√√√√
26Piezas móviles y ca-
blesLubricar.√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U1CYS0S0.book Page 7 Tuesday, October 27, 2009 9:32 AM

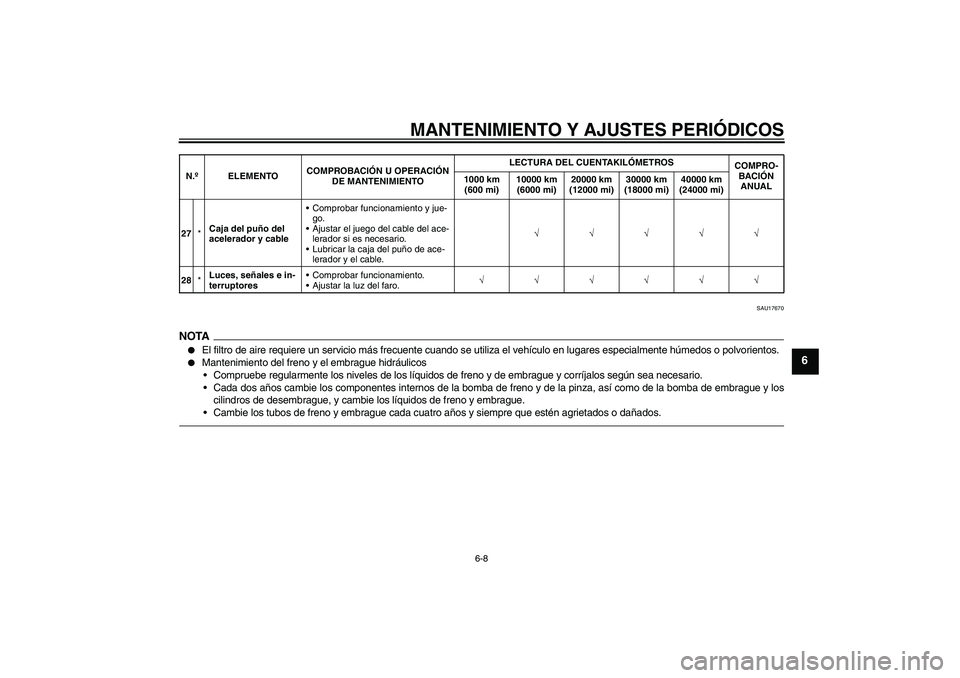

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6
SAU17670
NOTA

El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.


Mantenimiento del freno y el embrague hidráulicos
Compruebe regularmente los niveles de los líquidos de freno y de embrague y corríjalos según sea necesario.
Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como de la bomba de embrague y los
cilindros de desembrague, y cambie los líquidos de freno y embrague.
Cambie los tubos de freno y embrague cada cuatro años y siempre que estén agrietados o dañados.
27*Caja del puño del
acelerador y cableComprobar funcionamiento y jue-
go.
Ajustar el juego del cable del ace-
lerador si es necesario.
Lubricar la caja del puño de ace-
lerador y el cable.√√√√√
28*Luces, señales e in-
terruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1CYS0S0.book Page 8 Tuesday, October 27, 2009 9:32 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
SAU18771
Desmontaje y montaje de los pa-
neles Los paneles que se muestran deben des-
montarse para poder realizar algunas de
las operaciones de mantenimiento que se
describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar
y montar un panel.
SAU39550
Panel A
Para desmontar el panelQuite los pernos y la fijación rápida y segui-
damente extraiga el panel.Para montar el panel
Sitúe el panel en su posición original y se-
guidamente coloque los pernos y la fijación
rápida.
SAU39592
Paneles B y C
Para desmontar uno de los paneles1. Desmonte los asientos. (Véase la pá-
gina 3-20).
2. Quite los pernos y los tornillos de la fi-
jación rápida y seguidamente extraiga
el panel.
1. Panel A
1. Panel B
1. Panel C
1. Panel A
2. Perno
3. Fijación rápida
U1CYS0S0.book Page 9 Tuesday, October 27, 2009 9:32 AM

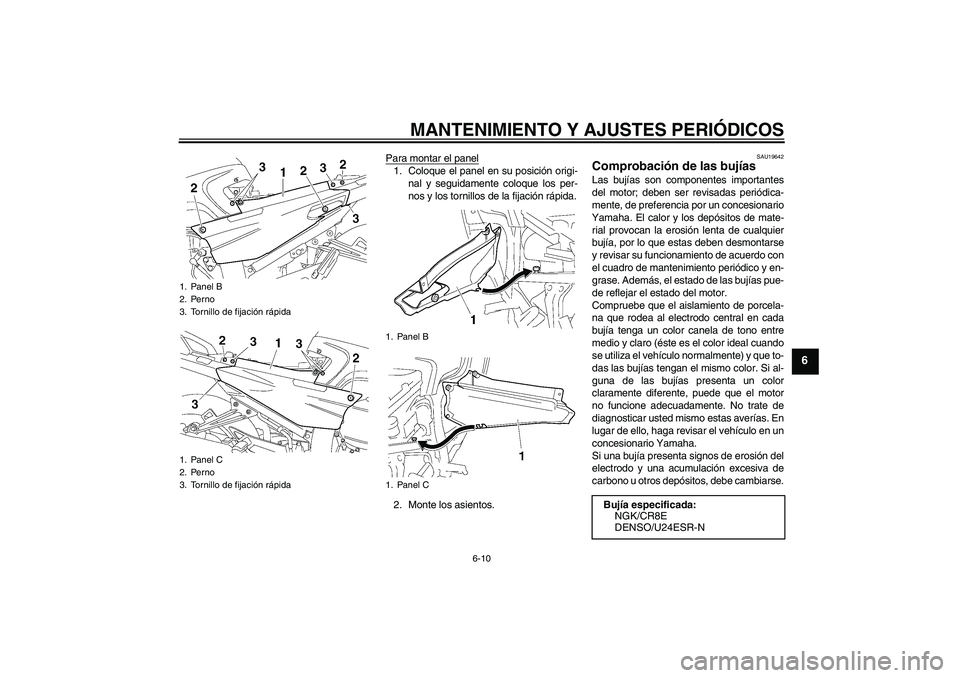

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6
Para montar el panel1. Coloque el panel en su posición origi-
nal y seguidamente coloque los per-
nos y los tornillos de la fijación rápida.
2. Monte los asientos.
SAU19642
Comprobación de las bujías Las bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la erosión lenta de cualquier
bujía, por lo que estas deben desmontarse
y revisar su funcionamiento de acuerdo con
el cuadro de mantenimiento periódico y en-
grase. Además, el estado de las bujías pue-
de reflejar el estado del motor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiarse.
1. Panel B
2. Perno
3. Tornillo de fijación rápida
1. Panel C
2. Perno
3. Tornillo de fijación rápida
1. Panel B
1. Panel C
Bujía especificada:
NGK/CR8E
DENSO/U24ESR-N
U1CYS0S0.book Page 10 Tuesday, October 27, 2009 9:32 AM

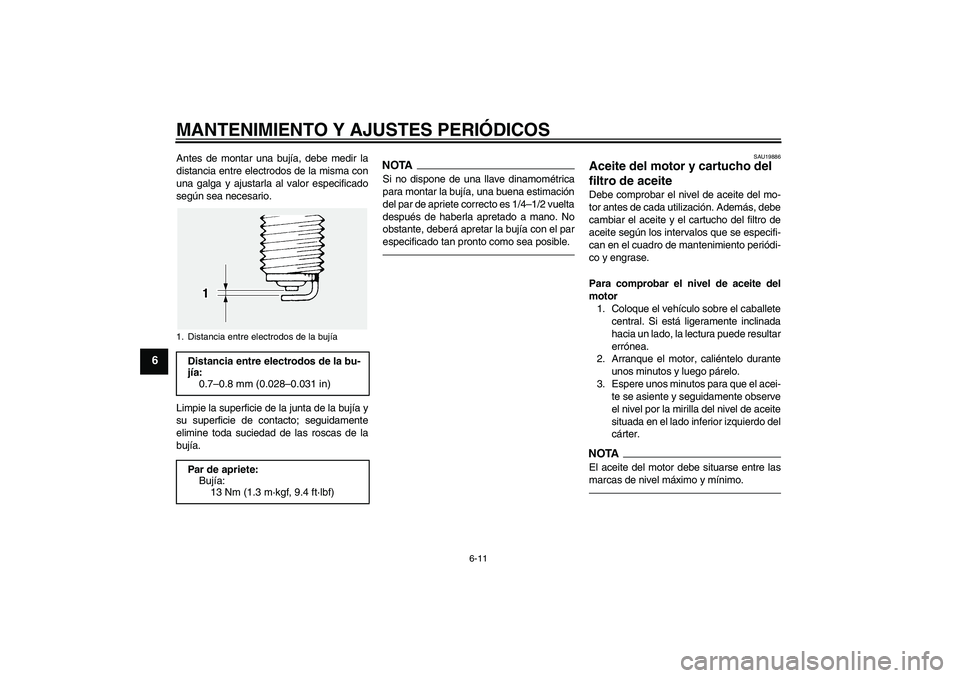

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6
Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible.
SAU19886
Aceite del motor y cartucho del
filtro de aceite Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los intervalos que se especifi-
can en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el nivel de aceite del
motor
1. Coloque el vehículo sobre el caballete
central. Si está ligeramente inclinada
hacia un lado, la lectura puede resultar
errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos para que el acei-
te se asiente y seguidamente observe
el nivel por la mirilla del nivel de aceite
situada en el lado inferior izquierdo del
cárter.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.7–0.8 mm (0.028–0.031 in)
Par de apriete:
Bujía:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1CYS0S0.book Page 11 Tuesday, October 27, 2009 9:32 AM

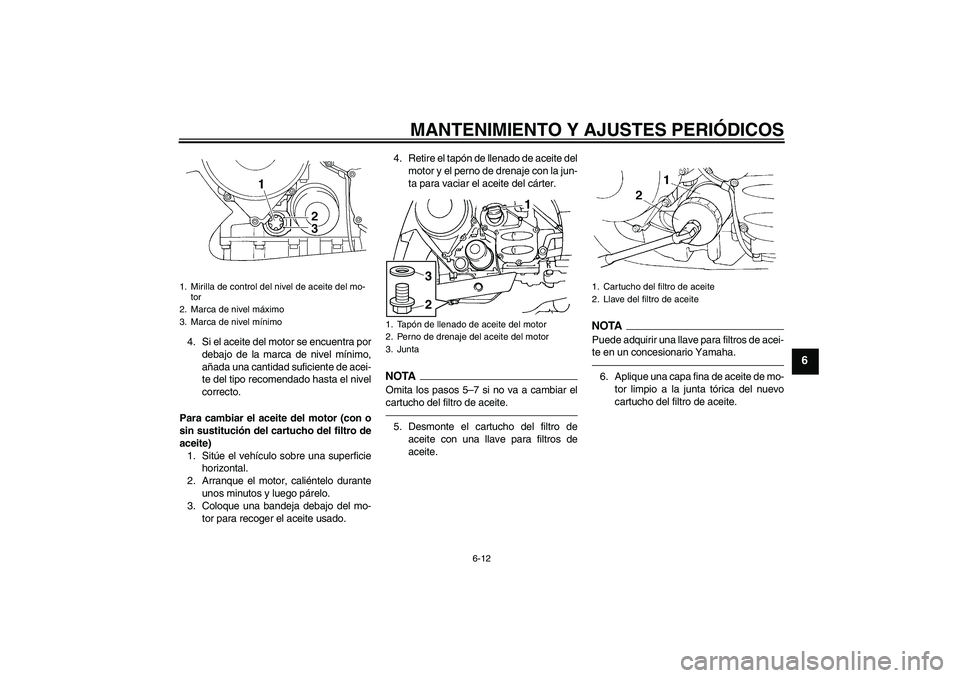

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6
4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de acei-
te del tipo recomendado hasta el nivel
correcto.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro de
aceite)
1. Sitúe el vehículo sobre una superficie
horizontal.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.4. Retire el tapón de llenado de aceite del
motor y el perno de drenaje con la jun-
ta para vaciar el aceite del cárter.
NOTAOmita los pasos 5–7 si no va a cambiar el
cartucho del filtro de aceite.5. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.
NOTAPuede adquirir una llave para filtros de acei-
te en un concesionario Yamaha.6. Aplique una capa fina de aceite de mo-
tor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
1. Mirilla de control del nivel de aceite del mo-
tor
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Tapón de llenado de aceite del motor
2. Perno de drenaje del aceite del motor
3. Junta
1
2
3
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite
U1CYS0S0.book Page 12 Tuesday, October 27, 2009 9:32 AM

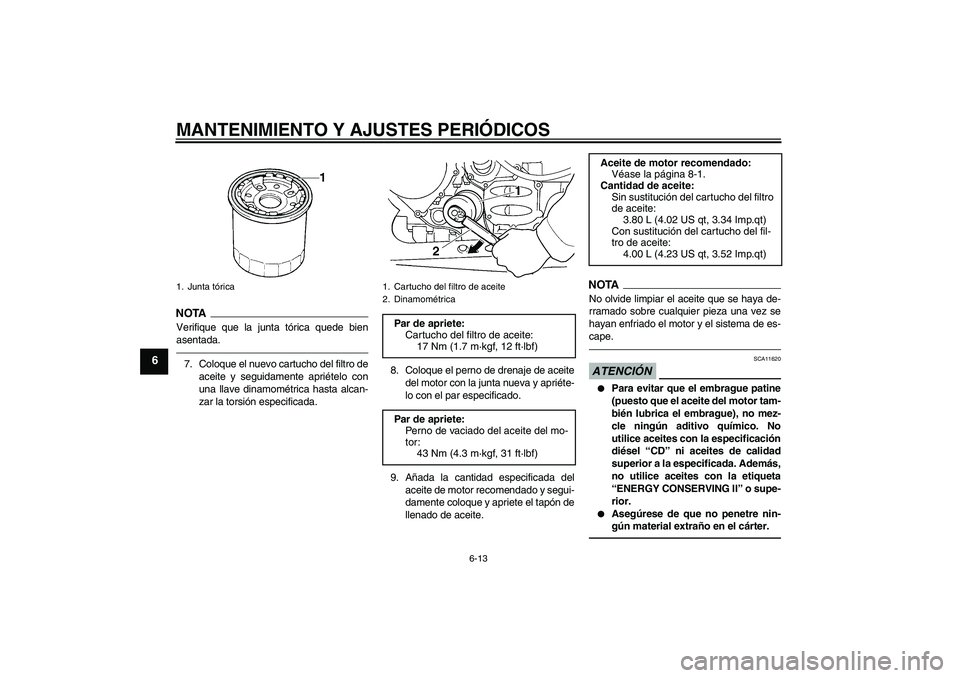

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
6
NOTA
Verifique que la junta tórica quede bien
asentada.7. Coloque el nuevo cartucho del filtro de
aceite y seguidamente apriételo con
una llave dinamométrica hasta alcan-
zar la torsión especificada.8. Coloque el perno de drenaje de aceite
del motor con la junta nueva y apriéte-
lo con el par especificado.
9. Añada la cantidad especificada del
aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11620


Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.


Asegúrese de que no penetre nin-
gún material extraño en el cárter.
1. Junta tórica
1. Cartucho del filtro de aceite
2. DinamométricaPar de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de vaciado del aceite del mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro
de aceite:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Con sustitución del cartucho del fil-
tro de aceite:
4.00 L (4.23 US qt, 3.52 Imp.qt)
U1CYS0S0.book Page 13 Tuesday, October 27, 2009 9:32 AM

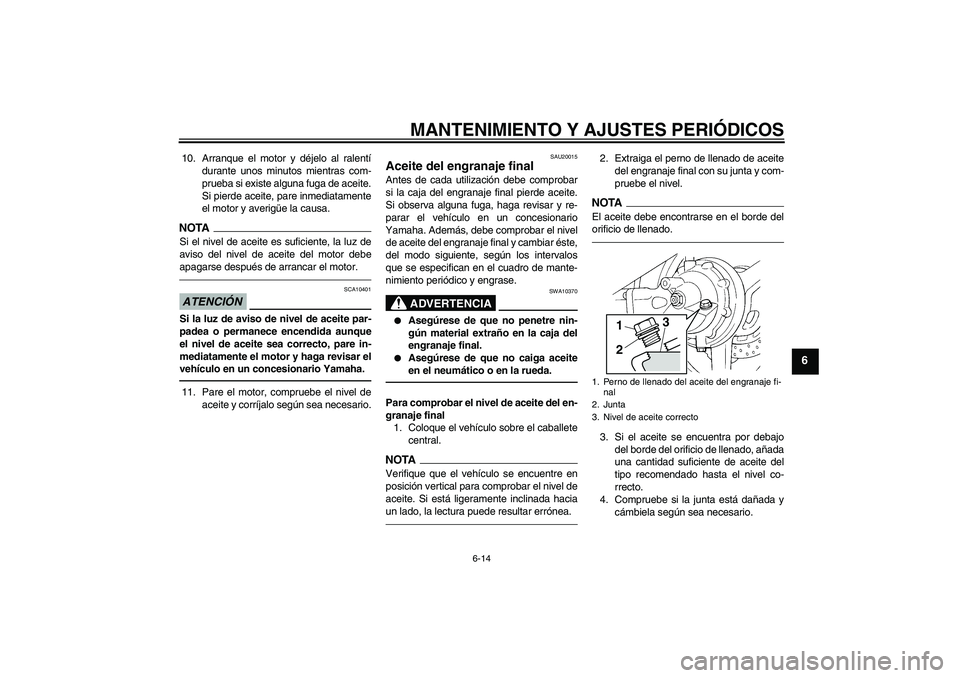

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6
10. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.NOTA
Si el nivel de aceite es suficiente, la luz de
aviso del nivel de aceite del motor debe
apagarse después de arrancar el motor.ATENCIÓN
SCA10401
Si la luz de aviso de nivel de aceite par-
padea o permanece encendida aunque
el nivel de aceite sea correcto, pare in-
mediatamente el motor y haga revisar el
vehículo en un concesionario Yamaha.11. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
SAU20015
Aceite del engranaje final Antes de cada utilización debe comprobar
si la caja del engranaje final pierde aceite.
Si observa alguna fuga, haga revisar y re-
parar el vehículo en un concesionario
Yamaha. Además, debe comprobar el nivel
de aceite del engranaje final y cambiar éste,
del modo siguiente, según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase.
ADVERTENCIA
SWA10370


Asegúrese de que no penetre nin-
gún material extraño en la caja del
engranaje final.


Asegúrese de que no caiga aceite
en el neumático o en la rueda.
Para comprobar el nivel de aceite del en-
granaje final
1. Coloque el vehículo sobre el caballete
central.NOTAVerifique que el vehículo se encuentre en
posición vertical para comprobar el nivel de
aceite. Si está ligeramente inclinada hacia
un lado, la lectura puede resultar errónea.
2. Extraiga el perno de llenado de aceite
del engranaje final con su junta y com-
pruebe el nivel.NOTAEl aceite debe encontrarse en el borde del
orificio de llenado.3. Si el aceite se encuentra por debajo
del borde del orificio de llenado, añada
una cantidad suficiente de aceite del
tipo recomendado hasta el nivel co-
rrecto.
4. Compruebe si la junta está dañada y
cámbiela según sea necesario.1. Perno de llenado del aceite del engranaje fi-
nal
2. Junta
3. Nivel de aceite correcto
3
21
U1CYS0S0.book Page 14 Tuesday, October 27, 2009 9:32 AM

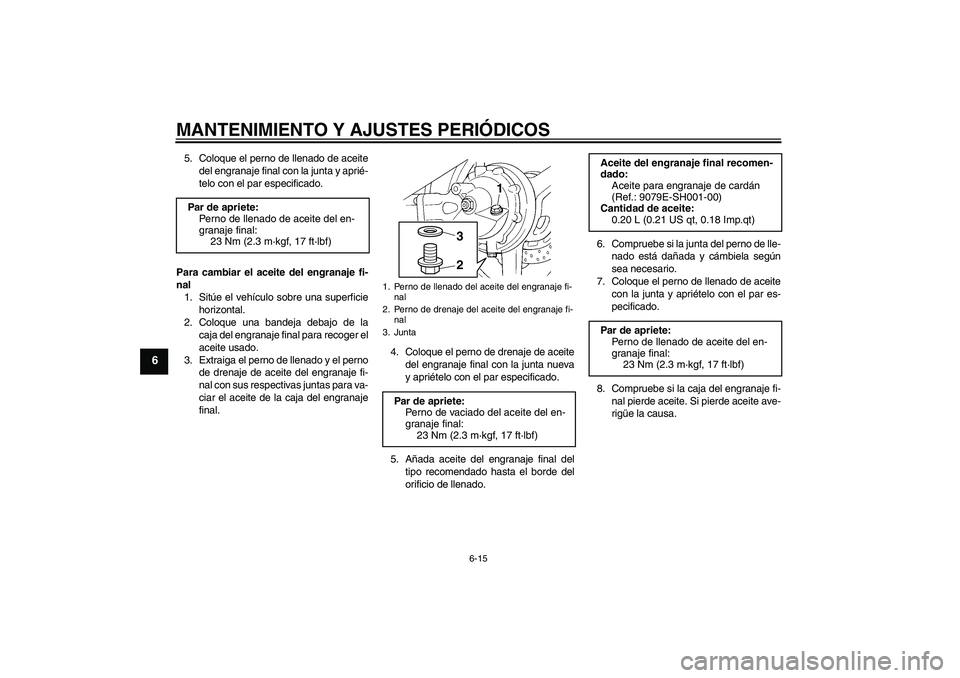

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
5. Coloque el perno de llenado de aceite
del engranaje final con la junta y aprié-
telo con el par especificado.
Para cambiar el aceite del engranaje fi-
nal
1. Sitúe el vehículo sobre una superficie
horizontal.
2. Coloque una bandeja debajo de la
caja del engranaje final para recoger el
aceite usado.
3. Extraiga el perno de llenado y el perno
de drenaje de aceite del engranaje fi-
nal con sus respectivas juntas para va-
ciar el aceite de la caja del engranaje
final.4. Coloque el perno de drenaje de aceite
del engranaje final con la junta nueva
y apriételo con el par especificado.
5. Añada aceite del engranaje final del
tipo recomendado hasta el borde del
orificio de llenado.6. Compruebe si la junta del perno de lle-
nado está dañada y cámbiela según
sea necesario.
7. Coloque el perno de llenado de aceite
con la junta y apriételo con el par es-
pecificado.
8. Compruebe si la caja del engranaje fi-
nal pierde aceite. Si pierde aceite ave-
rigüe la causa. Par de apriete:
Perno de llenado de aceite del en-
granaje final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Perno de llenado del aceite del engranaje fi-
nal
2. Perno de drenaje del aceite del engranaje fi-
nal
3. JuntaPar de apriete:
Perno de vaciado del aceite del en-
granaje final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
11
2
3
Aceite del engranaje final recomen-
dado:
Aceite para engranaje de cardán
(Ref.: 9079E-SH001-00)
Cantidad de aceite:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Par de apriete:
Perno de llenado de aceite del en-
granaje final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U1CYS0S0.book Page 15 Tuesday, October 27, 2009 9:32 AM
