Page 101 of 106

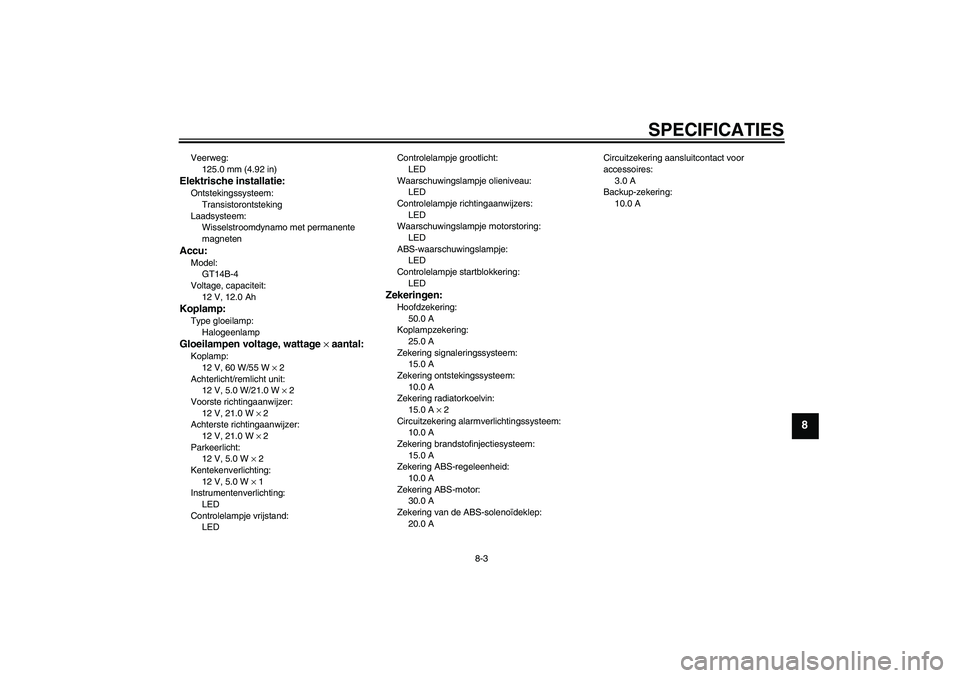

SPECIFICATIES
8-3
8
Veerweg:
125.0 mm (4.92 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GT14B-4
Voltage, capaciteit:
12 V, 12.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55 W × 2
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 2
Voorste richtingaanwijzer:
12 V, 21.0 W × 2
Achterste richtingaanwijzer:
12 V, 21.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LEDControlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
25.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
15.0 A × 2
Circuitzekering alarmverlichtingssysteem:
10.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ABS-regeleenheid:
10.0 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïdeklep:
20.0 ACircuitzekering aansluitcontact voor
accessoires:
3.0 A
Backup-zekering:
10.0 A
U1CYD1D0.book Page 3 Tuesday, July 20, 2010 10:44 AM
Page 102 of 106

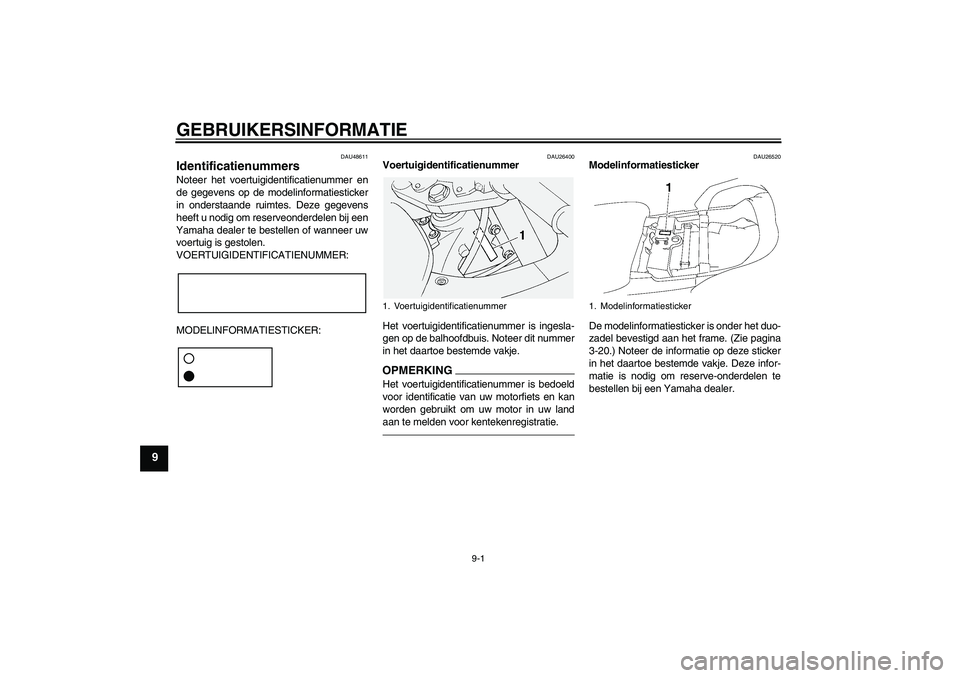

GEBRUIKERSINFORMATIE
9-1
9
DAU48611
Identificatienummers Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw
voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26520
Modelinformatiesticker
De modelinformatiesticker is onder het duo-
zadel bevestigd aan het frame. (Zie pagina
3-20.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1. Modelinformatiesticker
U1CYD1D0.book Page 1 Tuesday, July 20, 2010 10:44 AM
Page 103 of 106

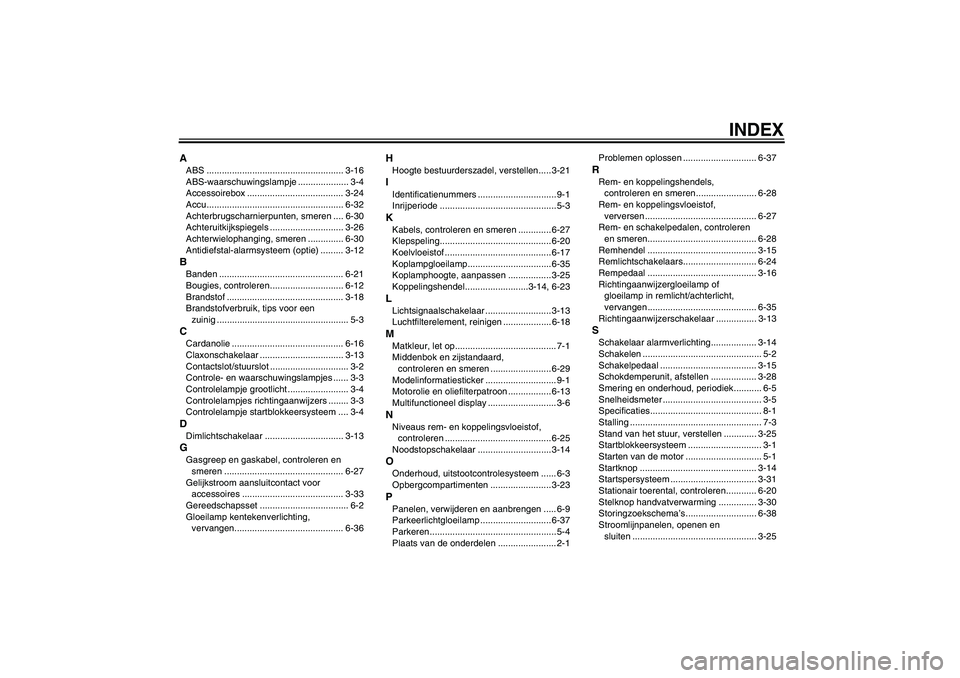

INDEX
AABS ...................................................... 3-16
ABS-waarschuwingslampje .................... 3-4
Accessoirebox ...................................... 3-24
Accu...................................................... 6-32
Achterbrugscharnierpunten, smeren .... 6-30
Achteruitkijkspiegels ............................. 3-26
Achterwielophanging, smeren .............. 6-30
Antidiefstal-alarmsysteem (optie) ......... 3-12BBanden ................................................. 6-21
Bougies, controleren............................. 6-12
Brandstof .............................................. 3-18
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CCardanolie ............................................ 6-16
Claxonschakelaar ................................. 3-13
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-3
Controlelampje startblokkeersysteem .... 3-4DDimlichtschakelaar ............................... 3-13GGasgreep en gaskabel, controleren en
smeren ............................................... 6-27
Gelijkstroom aansluitcontact voor
accessoires ........................................ 3-33
Gereedschapsset ................................... 6-2
Gloeilamp kentekenverlichting,
vervangen........................................... 6-36
HHoogte bestuurderszadel, verstellen..... 3-21IIdentificatienummers ............................... 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren ............. 6-27
Klepspeling............................................ 6-20
Koelvloeistof .......................................... 6-17
Koplampgloeilamp.................................6-35
Koplamphoogte, aanpassen ................. 3-25
Koppelingshendel.........................3-14, 6-23LLichtsignaalschakelaar .......................... 3-13
Luchtfilterelement, reinigen ................... 6-18MMatkleur, let op........................................ 7-1
Middenbok en zijstandaard,
controleren en smeren ........................ 6-29
Modelinformatiesticker ............................ 9-1
Motorolie en oliefilterpatroon ................. 6-13
Multifunctioneel display ........................... 3-6NNiveaus rem- en koppelingsvloeistof,
controleren .......................................... 6-25
Noodstopschakelaar ............................. 3-14OOnderhoud, uitstootcontrolesysteem ...... 6-3
Opbergcompartimenten ........................ 3-23PPanelen, verwijderen en aanbrengen ..... 6-9
Parkeerlichtgloeilamp ............................ 6-37
Parkeren..................................................5-4
Plaats van de onderdelen ....................... 2-1Problemen oplossen ............................. 6-37
RRem- en koppelingshendels,
controleren en smeren........................ 6-28
Rem- en koppelingsvloeistof,
verversen ............................................ 6-27
Rem- en schakelpedalen, controleren
en smeren........................................... 6-28
Remhendel ........................................... 3-15
Remlichtschakelaars............................. 6-24
Rempedaal ........................................... 3-16
Richtingaanwijzergloeilamp of
gloeilamp in remlicht/achterlicht,
vervangen ........................................... 6-35
Richtingaanwijzerschakelaar ................ 3-13SSchakelaar alarmverlichting.................. 3-14
Schakelen ............................................... 5-2
Schakelpedaal ...................................... 3-15
Schokdemperunit, afstellen .................. 3-28
Smering en onderhoud, periodiek........... 6-5
Snelheidsmeter ....................................... 3-5
Specificaties............................................ 8-1
Stalling .................................................... 7-3
Stand van het stuur, verstellen ............. 3-25
Startblokkeersysteem ............................. 3-1
Starten van de motor .............................. 5-1
Startknop .............................................. 3-14
Startspersysteem .................................. 3-31
Stationair toerental, controleren............ 6-20
Stelknop handvatverwarming ............... 3-30
Storingzoekschema’s............................ 6-38
Stroomlijnpanelen, openen en
sluiten ................................................. 3-25
U1CYD1D0.book Page 1 Tuesday, July 20, 2010 10:44 AM
Page 104 of 106

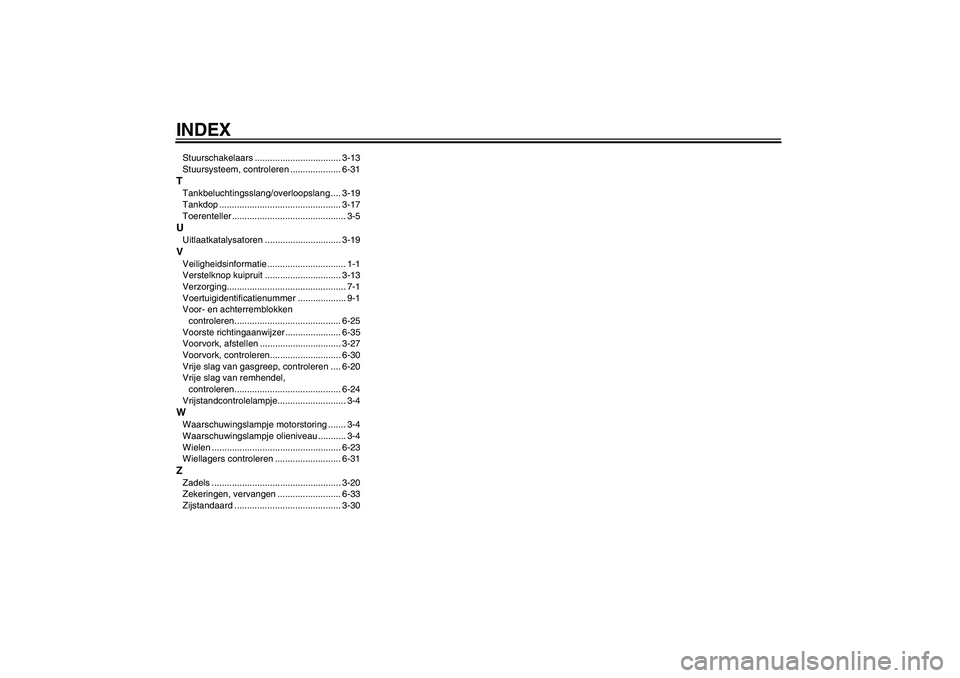

INDEXStuurschakelaars .................................. 3-13
Stuursysteem, controleren .................... 6-31TTankbeluchtingsslang/overloopslang .... 3-19
Tankdop ................................................ 3-17
Toerenteller ............................................. 3-5UUitlaatkatalysatoren .............................. 3-19VVeiligheidsinformatie ............................... 1-1
Verstelknop kuipruit .............................. 3-13
Verzorging............................................... 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren.......................................... 6-25
Voorste richtingaanwijzer ...................... 6-35
Voorvork, afstellen ................................ 3-27
Voorvork, controleren............................ 6-30
Vrije slag van gasgreep, controleren .... 6-20
Vrije slag van remhendel,
controleren.......................................... 6-24
Vrijstandcontrolelampje........................... 3-4WWaarschuwingslampje motorstoring ....... 3-4
Waarschuwingslampje olieniveau ........... 3-4
Wielen ................................................... 6-23
Wiellagers controleren .......................... 6-31ZZadels ................................................... 3-20
Zekeringen, vervangen ......................... 6-33
Zijstandaard .......................................... 3-30
U1CYD1D0.book Page 2 Tuesday, July 20, 2010 10:44 AM
Page 105 of 106
U1CYD1D0.book Page 3 Tuesday, July 20, 2010 10:44 AM
Page 106 of 106
YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2010.07
DIC183
