YAMAHA FJR1300A 2011 Instructieboekje (in Dutch)

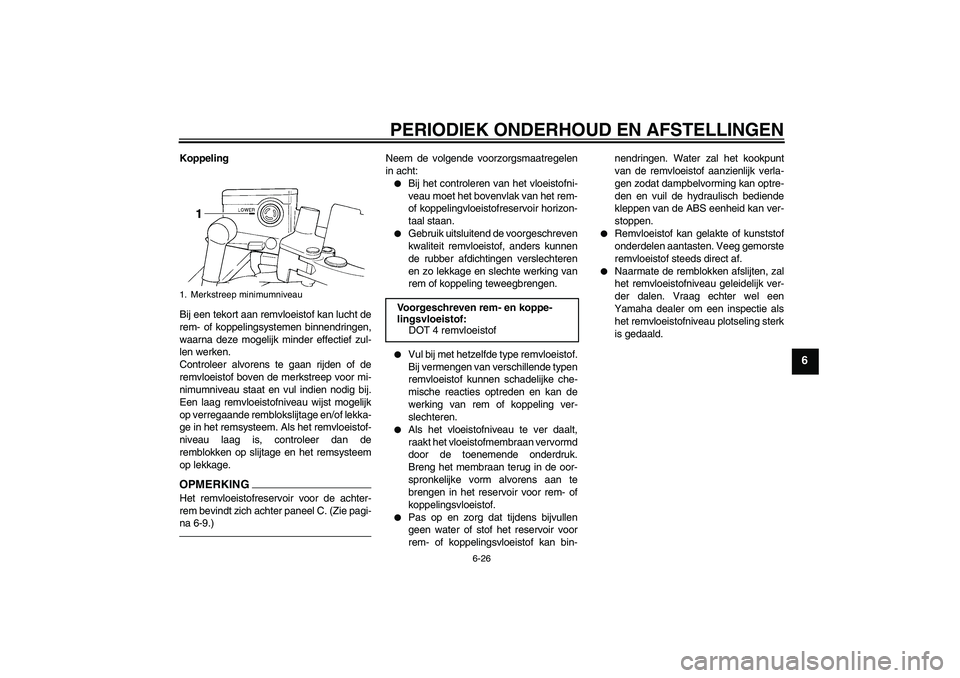

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
Koppeling
Bij een tekort aan remvloeistof kan lucht de
rem- of koppelingsystemen binnendringen,
waarna deze mogelijk minder effectief zul-
len werken.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lekka-
ge in het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.OPMERKINGHet remvloeistofreservoir voor de achter-
rem bevindt zich achter paneel C. (Zie pagi-
na 6-9.)
Neem de volgende voorzorgsmaatregelen
in acht:

Bij het controleren van het vloeistofni-
veau moet het bovenvlak van het rem-
of koppelingvloeistofreservoir horizon-
taal staan.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte werking van
rem of koppeling teweegbrengen.


Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
werking van rem of koppeling ver-
slechteren.


Als het vloeistofniveau te ver daalt,
raakt het vloeistofmembraan vervormd
door de toenemende onderdruk.
Breng het membraan terug in de oor-
spronkelijke vorm alvorens aan te
brengen in het reservoir voor rem- of
koppelingsvloeistof.


Pas op en zorg dat tijdens bijvullen
geen water of stof het reservoir voor
rem- of koppelingsvloeistof kan bin-nendringen. Water zal het kookpunt
van de remvloeistof aanzienlijk verla-
gen zodat dampbelvorming kan optre-
den en vuil de hydraulisch bediende
kleppen van de ABS eenheid kan ver-
stoppen.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
1. Merkstreep minimumniveau
Voorgeschreven rem- en koppe-
lingsvloeistof:
DOT 4 remvloeistof
U1CYD1D0.book Page 26 Tuesday, July 20, 2010 10:44 AM

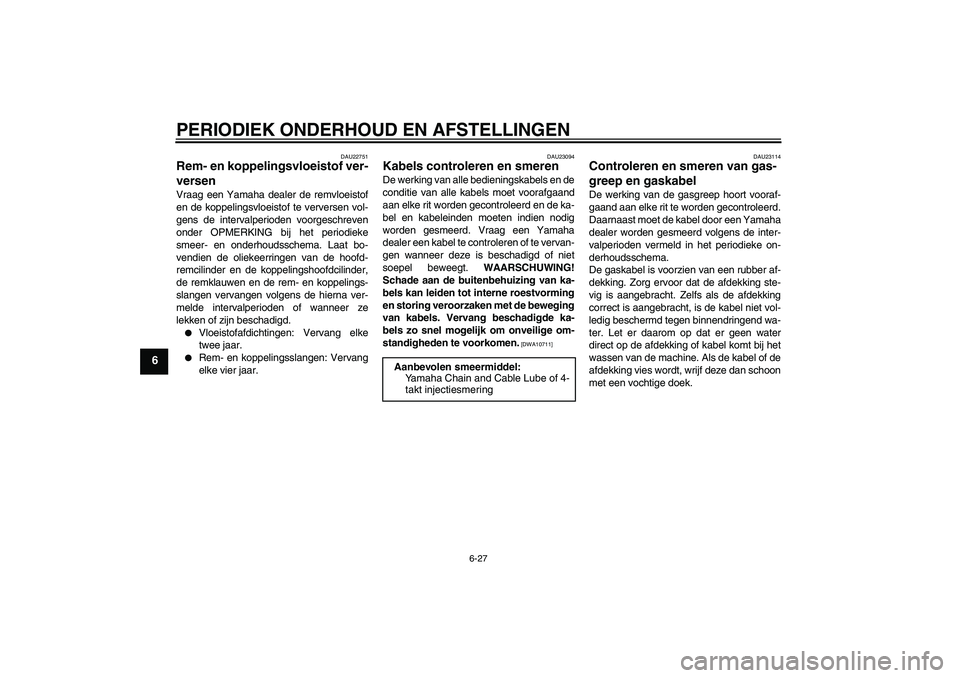

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
DAU22751
Rem- en koppelingsvloeistof ver-
versen Vraag een Yamaha dealer de remvloeistof
en de koppelingsvloeistof te verversen vol-
gens de intervalperioden voorgeschreven
onder OPMERKING bij het periodieke
smeer- en onderhoudsschema. Laat bo-
vendien de oliekeerringen van de hoofd-
remcilinder en de koppelingshoofdcilinder,
de remklauwen en de rem- en koppelings-
slangen vervangen volgens de hierna ver-
melde intervalperioden of wanneer ze
lekken of zijn beschadigd.

Vloeistofafdichtingen: Vervang elke
twee jaar.


Rem- en koppelingsslangen: Vervang
elke vier jaar.
DAU23094
Kabels controleren en smeren De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenbehuizing van ka-
bels kan leiden tot interne roestvorming
en storing veroorzaken met de beweging
van kabels. Vervang beschadigde ka-
bels zo snel mogelijk om onveilige om-
standigheden te voorkomen.
[DWA10711]DAU23114
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend wa-
ter. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan schoon
met een vochtige doek. Aanbevolen smeermiddel:
Yamaha Chain and Cable Lube of 4-
takt injectiesmering
U1CYD1D0.book Page 27 Tuesday, July 20, 2010 10:44 AM

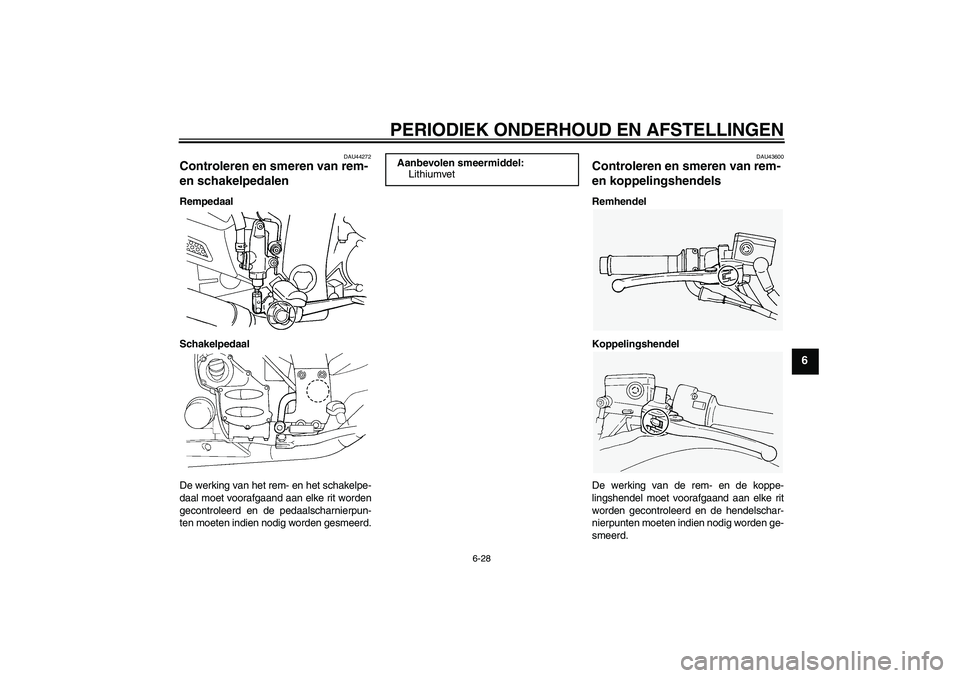

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
DAU44272
Controleren en smeren van rem-
en schakelpedalen Rempedaal
Schakelpedaal
De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
DAU43600
Controleren en smeren van rem-
en koppelingshendels Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd.
Aanbevolen smeermiddel:
Lithiumvet
U1CYD1D0.book Page 28 Tuesday, July 20, 2010 10:44 AM

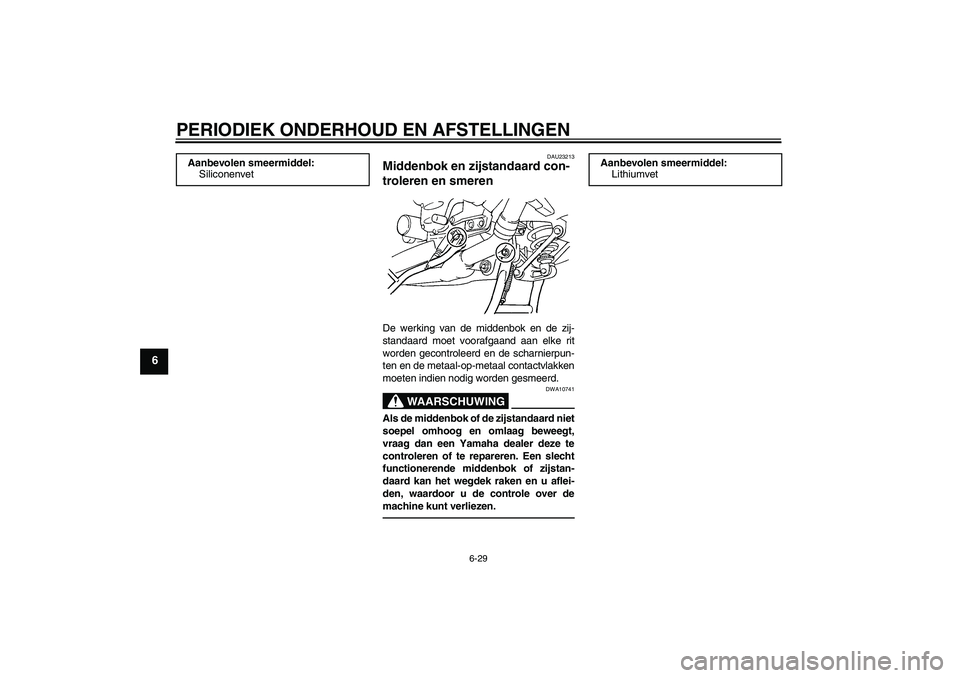

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
DAU23213
Middenbok en zijstandaard con-
troleren en smeren De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING
DWA10741
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren. Een slecht
functionerende middenbok of zijstan-
daard kan het wegdek raken en u aflei-
den, waardoor u de controle over de
machine kunt verliezen.
Aanbevolen smeermiddel:
Siliconenvet
Aanbevolen smeermiddel:
Lithiumvet
U1CYD1D0.book Page 29 Tuesday, July 20, 2010 10:44 AM

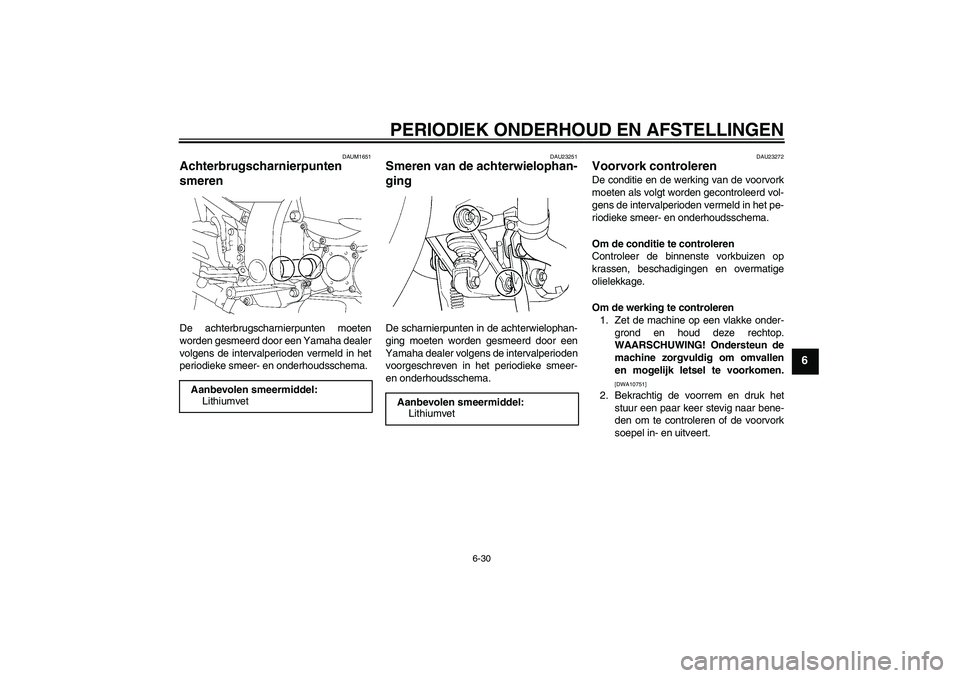

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
DAUM1651
Achterbrugscharnierpunten
smeren De achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23251
Smeren van de achterwielophan-
ging De scharnierpunten in de achterwielophan-
ging moeten worden gesmeerd door een
Yamaha dealer volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema.
DAU23272
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert. Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
U1CYD1D0.book Page 30 Tuesday, July 20, 2010 10:44 AM

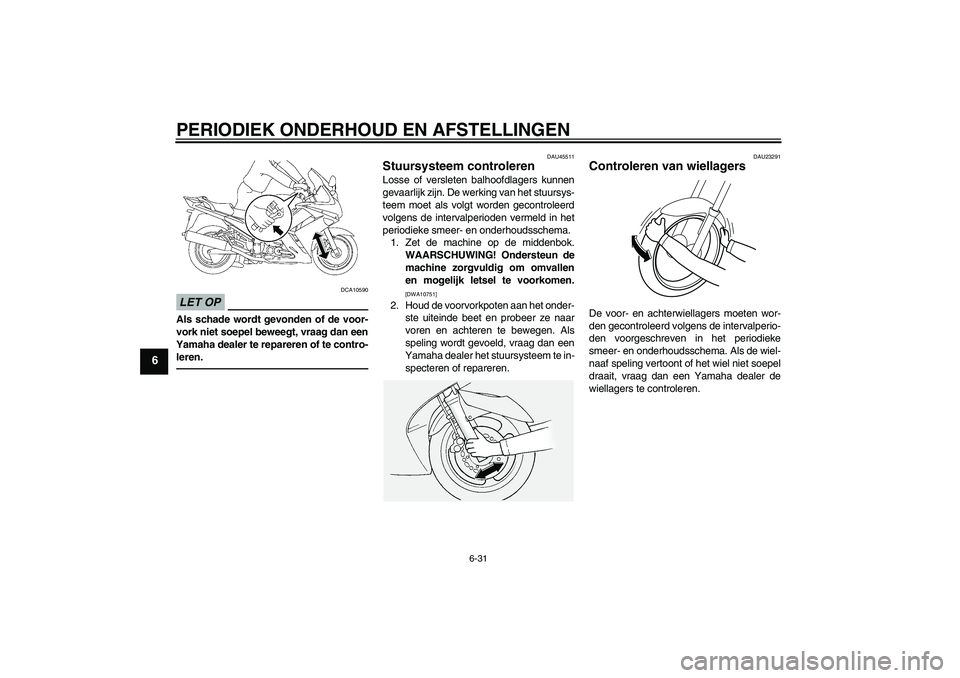

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-
leren.
DAU45511
Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23291
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
U1CYD1D0.book Page 31 Tuesday, July 20, 2010 10:44 AM

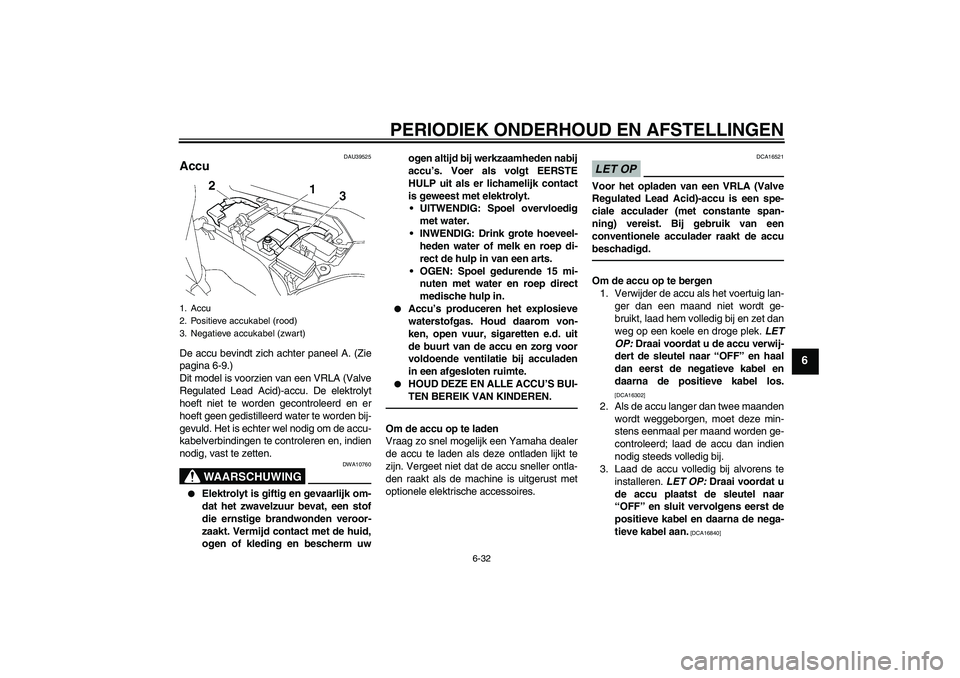

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6
DAU39525
Accu De accu bevindt zich achter paneel A. (Zie
pagina 6-9.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uwogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16521
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een
conventionele acculader raakt de accu
beschadigd.Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voordat u de accu verwij-
dert de sleutel naar “OFF” en haal
dan eerst de negatieve kabel en
daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Draai voordat u
de accu plaatst de sleutel naar
“OFF” en sluit vervolgens eerst de
positieve kabel en daarna de nega-
tieve kabel aan.
[DCA16840]
1. Accu
2. Positieve accukabel (rood)
3. Negatieve accukabel (zwart)
U1CYD1D0.book Page 32 Tuesday, July 20, 2010 10:44 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6

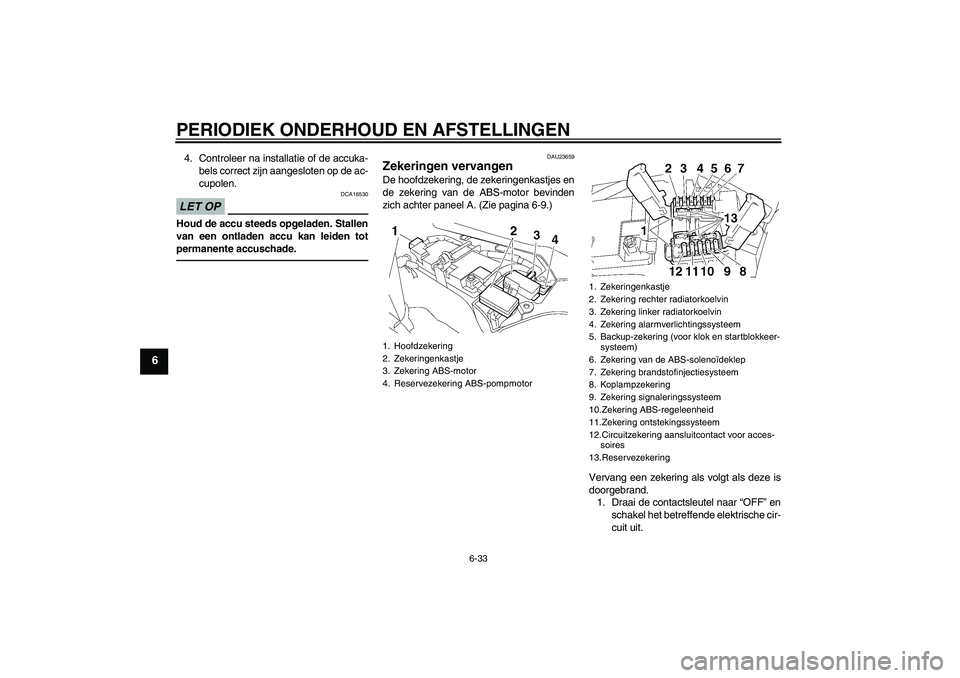

4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.LET OP
DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
DAU23659
Zekeringen vervangen De hoofdzekering, de zekeringenkastjes en
de zekering van de ABS-motor bevinden
zich achter paneel A. (Zie pagina 6-9.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.1. Hoofdzekering
2. Zekeringenkastje
3. Zekering ABS-motor
4. Reservezekering ABS-pompmotor
1. Zekeringenkastje
2. Zekering rechter radiatorkoelvin
3. Zekering linker radiatorkoelvin
4. Zekering alarmverlichtingssysteem
5. Backup-zekering (voor klok en startblokkeer-
systeem)
6. Zekering van de ABS-solenoïdeklep
7. Zekering brandstofinjectiesysteem
8. Koplampzekering
9. Zekering signaleringssysteem
10.Zekering ABS-regeleenheid
11.Zekering ontstekingssysteem
12.Circuitzekering aansluitcontact voor acces-
soires
13.Reservezekering
U1CYD1D0.book Page 33 Tuesday, July 20, 2010 10:44 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-34
6

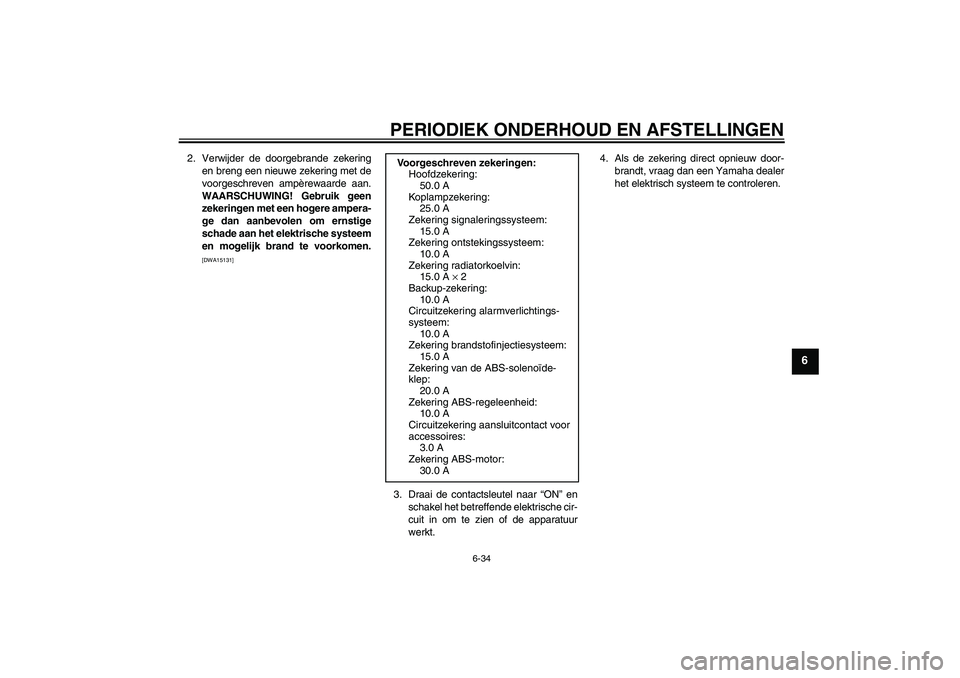

2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15131]
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren. Voorgeschreven zekeringen:
Hoofdzekering:
50.0 A
Koplampzekering:
25.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
15.0 A × 2
Backup-zekering:
10.0 A
Circuitzekering alarmverlichtings-
systeem:
10.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering van de ABS-solenoïde-
klep:
20.0 A
Zekering ABS-regeleenheid:
10.0 A
Circuitzekering aansluitcontact voor
accessoires:
3.0 A
Zekering ABS-motor:
30.0 A
U1CYD1D0.book Page 34 Tuesday, July 20, 2010 10:44 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-35
6
DAU40361

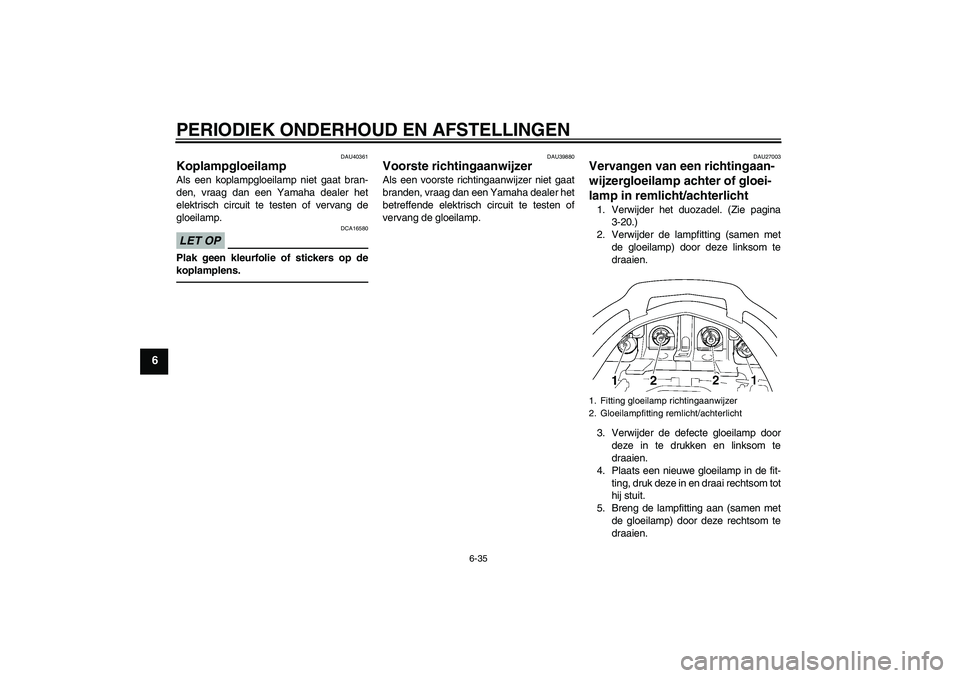

Koplampgloeilamp Als een koplampgloeilamp niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen of vervang de
gloeilamp.LET OP
DCA16580
Plak geen kleurfolie of stickers op de
koplamplens.
DAU39880
Voorste richtingaanwijzer Als een voorste richtingaanwijzer niet gaat
branden, vraag dan een Yamaha dealer het
betreffende elektrisch circuit te testen of
vervang de gloeilamp.
DAU27003
Vervangen van een richtingaan-
wijzergloeilamp achter of gloei-
lamp in remlicht/achterlicht 1. Verwijder het duozadel. (Zie pagina
3-20.)
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
4. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.1. Fitting gloeilamp richtingaanwijzer
2. Gloeilampfitting remlicht/achterlicht
U1CYD1D0.book Page 35 Tuesday, July 20, 2010 10:44 AM
