YAMAHA FJR1300A 2011 Instructieboekje (in Dutch)

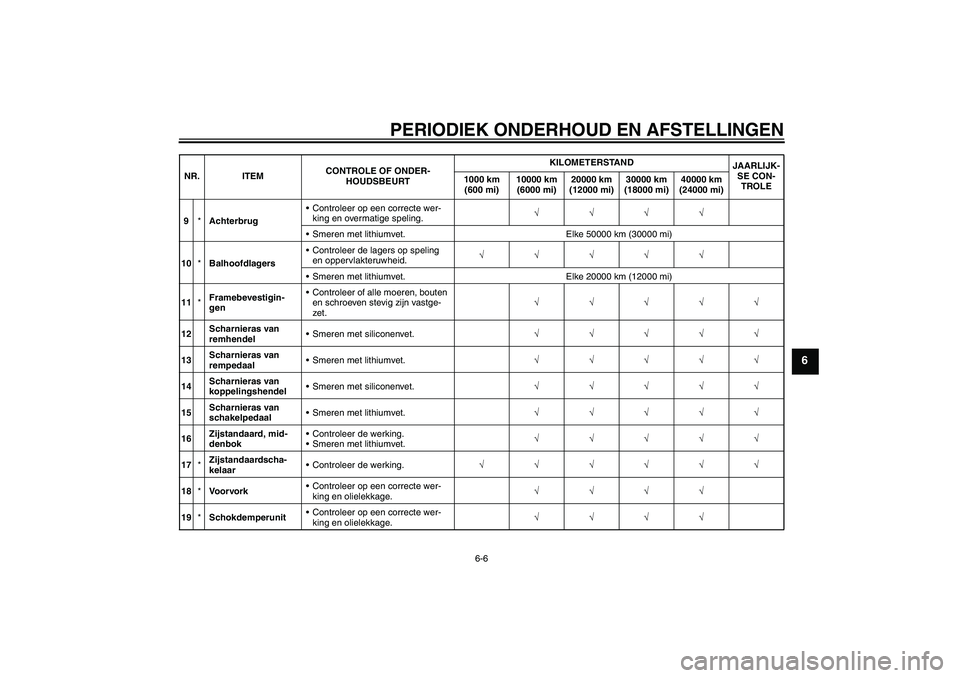

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6
9*AchterbrugControleer op een correcte wer-
king en overmatige speling.√√√√
Smeren met lithiumvet. Elke 50000 km (30000 mi)
10*BalhoofdlagersControleer de lagers op speling
en oppervlakteruwheid.√√√√√
Smeren met lithiumvet. Elke 20000 km (12000 mi)
11*Framebevestigin-
genControleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet.√√√√√
12Scharnieras van
remhendelSmeren met siliconenvet.√√√√√
13Scharnieras van
rempedaalSmeren met lithiumvet.√√√√√
14Scharnieras van
koppelingshendelSmeren met siliconenvet.√√√√√
15Scharnieras van
schakelpedaalSmeren met lithiumvet.√√√√√
16Zijstandaard, mid-
denbokControleer de werking.
Smeren met lithiumvet.√√√√√
17*Zijstandaardscha-
kelaarControleer de werking.√√√√√√
18*Vo o r v o r kControleer op een correcte wer-
king en olielekkage.√√√√
19*SchokdemperunitControleer op een correcte wer-
king en olielekkage.√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1CYD1D0.book Page 6 Tuesday, July 20, 2010 10:44 AM

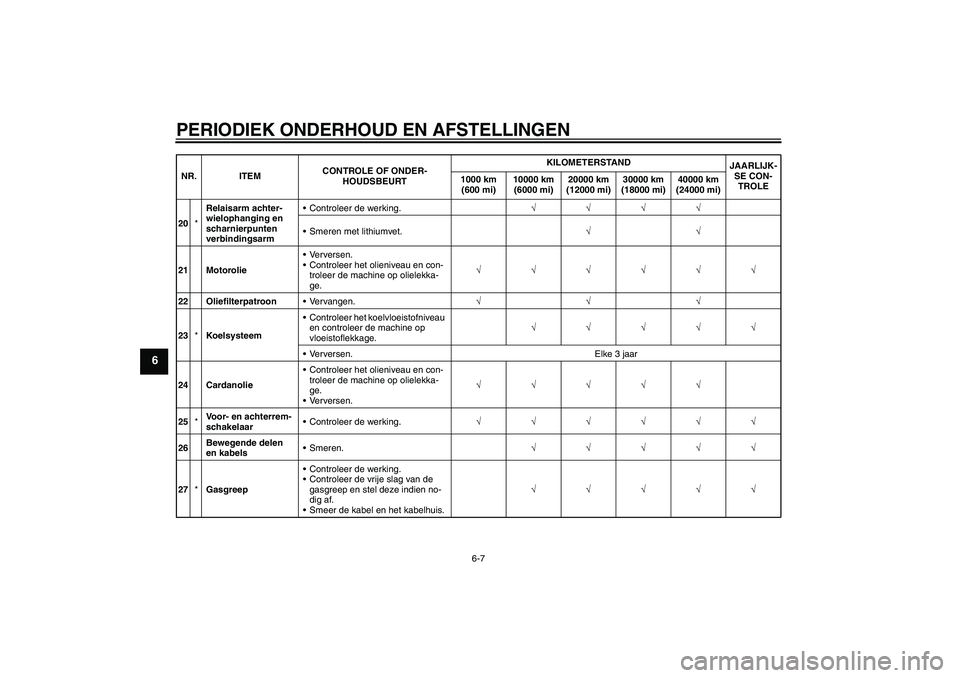

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-7
6
20*Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarmControleer de werking.√√√√
Smeren met lithiumvet.√√
21 MotorolieVerversen.
Controleer het olieniveau en con-
troleer de machine op olielekka-
ge.√√√√√√
22 OliefilterpatroonVervangen.√√√
23*KoelsysteemControleer het koelvloeistofniveau
en controleer de machine op
vloeistoflekkage.√√√√√
Verversen. Elke 3 jaar
24 CardanolieControleer het olieniveau en con-
troleer de machine op olielekka-
ge.
Verversen.√√√√√
25*Voor- en achterrem-
schakelaarControleer de werking.√√√√√√
26Bewegende delen
en kabelsSmeren.√√√√√
27*GasgreepControleer de werking.
Controleer de vrije slag van de
gasgreep en stel deze indien no-
dig af.
Smeer de kabel en het kabelhuis.√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U1CYD1D0.book Page 7 Tuesday, July 20, 2010 10:44 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6
DAU17670

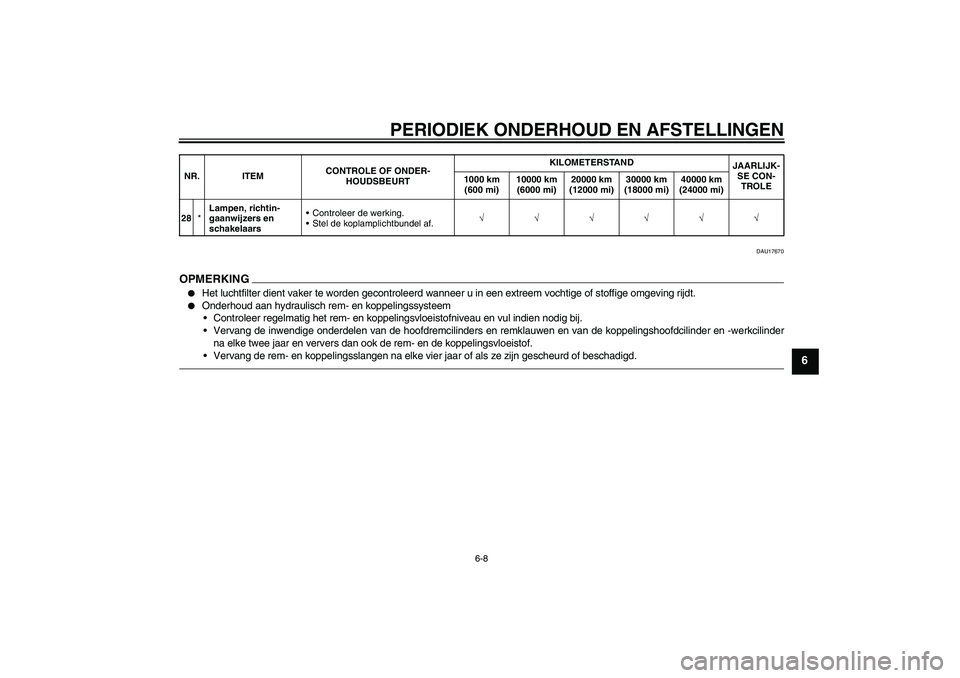

OPMERKIN
G


Het luchtfilter dient vaker te worden gecontroleerd wanneer u in een extreem vochtige of stoffige omgeving rijdt.


Onderhoud aan hydraulisch rem- en koppelingssysteem
Controleer regelmatig het rem- en koppelingsvloeistofniveau en vul indien nodig bij.
Vervang de inwendige onderdelen van de hoofdremcilinders en remklauwen en van de koppelingshoofdcilinder en -werkcilinder
na elke twee jaar en ververs dan ook de rem- en de koppelingsvloeistof.
Vervang de rem- en koppelingsslangen na elke vier jaar of als ze zijn gescheurd of beschadigd.
28*Lampen, richtin-
gaanwijzers en
schakelaarsControleer de werking.
Stel de koplamplichtbundel af.√√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1CYD1D0.book Page 8 Tuesday, July 20, 2010 10:44 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6
DAU18771

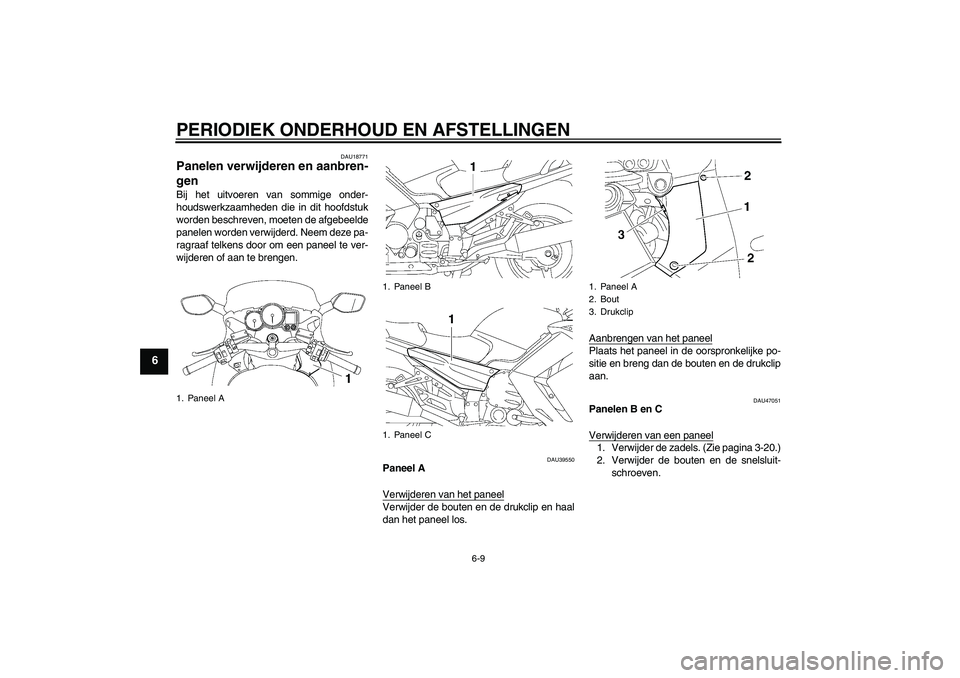

Panelen verwijderen en aanbren-
gen Bij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moeten de afgebeelde
panelen worden verwijderd. Neem deze pa-
ragraaf telkens door om een paneel te ver-
wijderen of aan te brengen.
DAU39550
Paneel A
Verwijderen van het paneelVerwijder de bouten en de drukclip en haal
dan het paneel los.Aanbrengen van het paneel
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de bouten en de drukclip
aan.
DAU47051
Panelen B en C
Verwijderen van een paneel1. Verwijder de zadels. (Zie pagina 3-20.)
2. Verwijder de bouten en de snelsluit-
schroeven.
1. Paneel A
1. Paneel B
1. Paneel C
1. Paneel A
2. Bout
3. Drukclip
U1CYD1D0.book Page 9 Tuesday, July 20, 2010 10:44 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-10
6

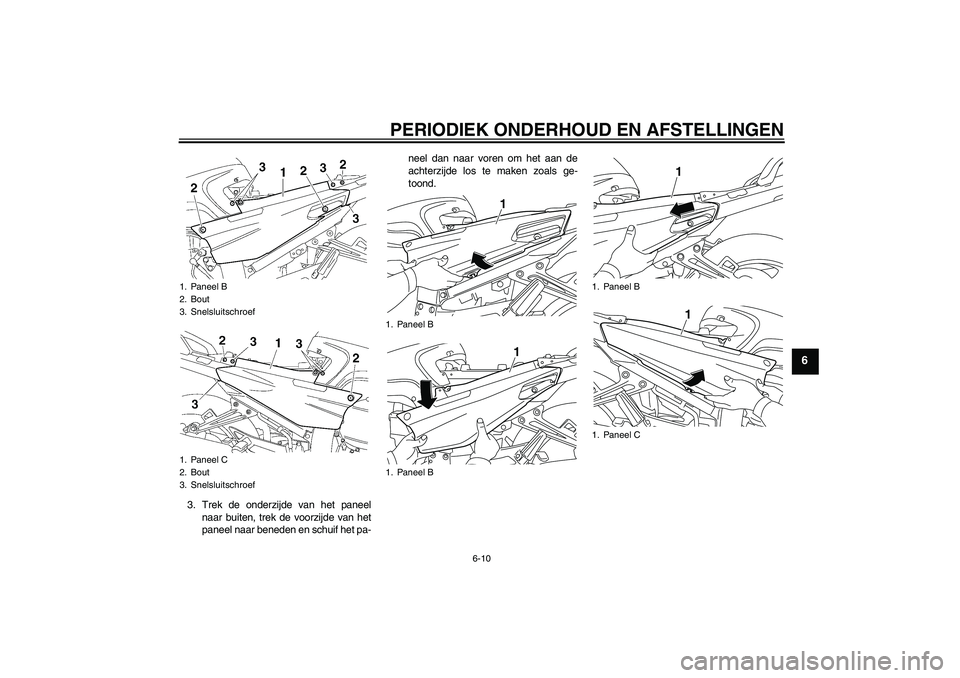

3. Trek de onderzijde van het paneel
naar buiten, trek de voorzijde van het
paneel naar beneden en schuif het pa-neel dan naar voren om het aan de
achterzijde los te maken zoals ge-
toond.1. Paneel B
2. Bout
3. Snelsluitschroef
1. Paneel C
2. Bout
3. Snelsluitschroef
1. Paneel B
1. Paneel B
1
1
1. Paneel B
1. Paneel C
11
U1CYD1D0.book Page 10 Tuesday, July 20, 2010 10:44 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-11
6

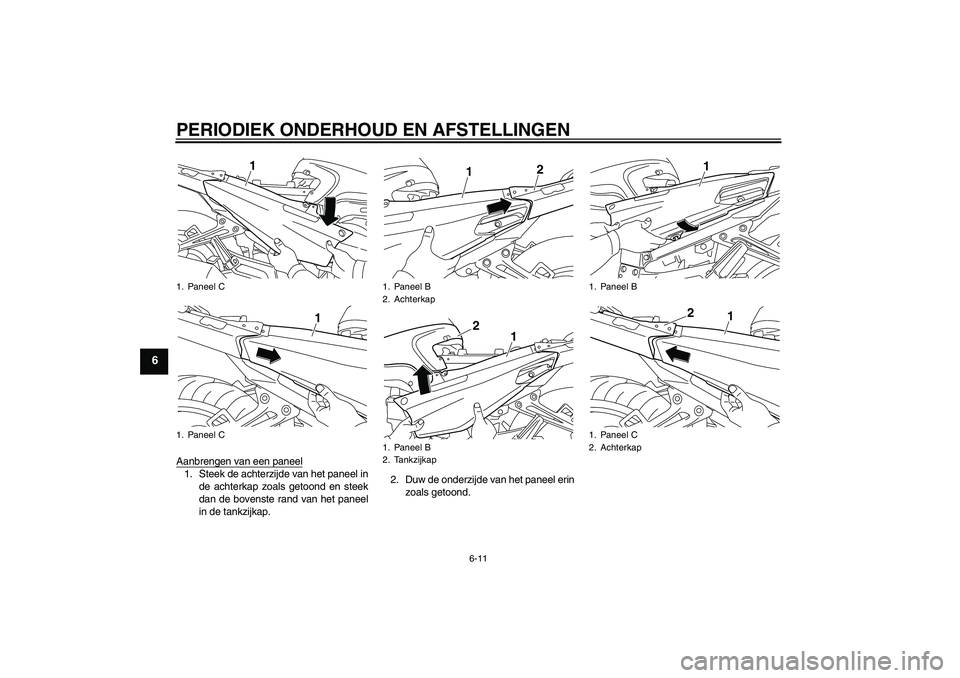

Aanbrengen van een paneel1. Steek de achterzijde van het paneel in
de achterkap zoals getoond en steek
dan de bovenste rand van het paneel
in de tankzijkap.2. Duw de onderzijde van het paneel erin
zoals getoond.1. Paneel C
1. Paneel C
1
1
1. Paneel B
2. Achterkap
1. Paneel B
2. Tankzijkap
1
2
1
2
1. Paneel B
1. Paneel C
2. Achterkap
1
1
2
U1CYD1D0.book Page 11 Tuesday, July 20, 2010 10:44 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
6

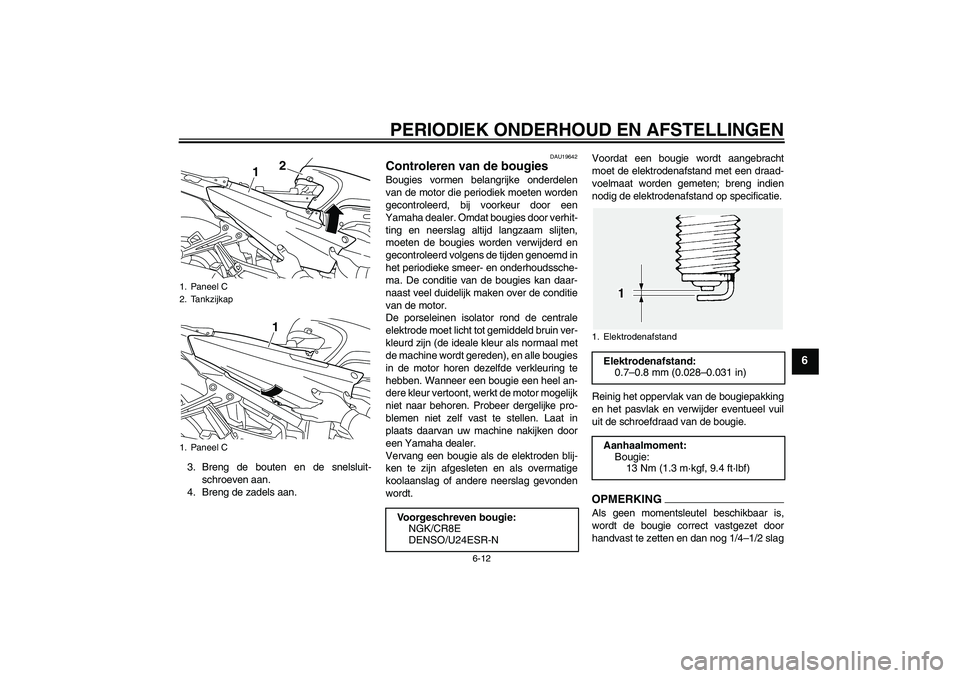

3. Breng de bouten en de snelsluit-
schroeven aan.
4. Breng de zadels aan.
DAU19642
Controleren van de bougies Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door verhit-
ting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
de machine wordt gereden), en alle bougies
in de motor horen dezelfde verkleuring te
hebben. Wanneer een bougie een heel an-
dere kleur vertoont, werkt de motor mogelijk
niet naar behoren. Probeer dergelijke pro-
blemen niet zelf vast te stellen. Laat in
plaats daarvan uw machine nakijken door
een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag
1. Paneel C
2. Tankzijkap
1. Paneel C
1
21
Voorgeschreven bougie:
NGK/CR8E
DENSO/U24ESR-N
1. Elektrodenafstand
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)
Aanhaalmoment:
Bougie:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1CYD1D0.book Page 12 Tuesday, July 20, 2010 10:44 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6

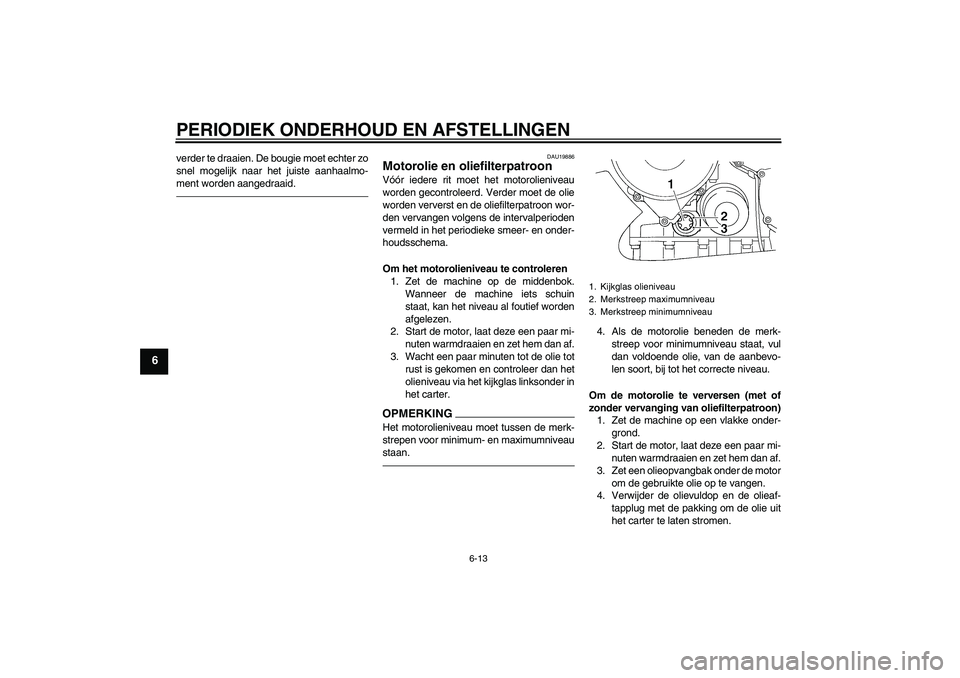

verder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
DAU19886
Motorolie en oliefilterpatroon Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren
1. Zet de machine op de middenbok.
Wanneer de machine iets schuin
staat, kan het niveau al foutief worden
afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas linksonder in
het carter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie, van de aanbevo-
len soort, bij tot het correcte niveau.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Zet de machine op een vlakke onder-
grond.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Zet een olieopvangbak onder de motor
om de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de olieaf-
tapplug met de pakking om de olie uit
het carter te laten stromen.1. Kijkglas olieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
U1CYD1D0.book Page 13 Tuesday, July 20, 2010 10:44 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6

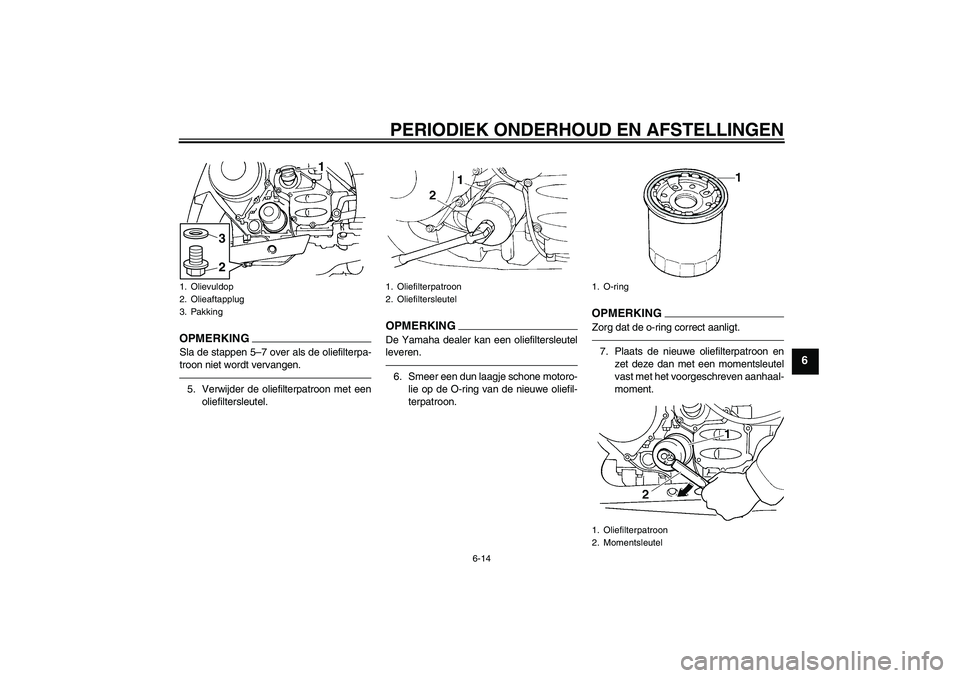

OPMERKINGSla de stappen 5–7 over als de oliefilterpa-
troon niet wordt vervangen.5. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutel
leveren.6. Smeer een dun laagje schone motoro-
lie op de O-ring van de nieuwe oliefil-
terpatroon.
OPMERKIN
G
Zorg dat de o-ring correct aanligt.7. Plaats de nieuwe oliefilterpatroon en
zet deze dan met een momentsleutel
vast met het voorgeschreven aanhaal-
moment.
1. Olievuldop
2. Olieaftapplug
3. Pakking
1
2
3
1. Oliefilterpatroon
2. Oliefiltersleutel
1. O-ring
1. Oliefilterpatroon
2. Momentsleutel
U1CYD1D0.book Page 14 Tuesday, July 20, 2010 10:44 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6

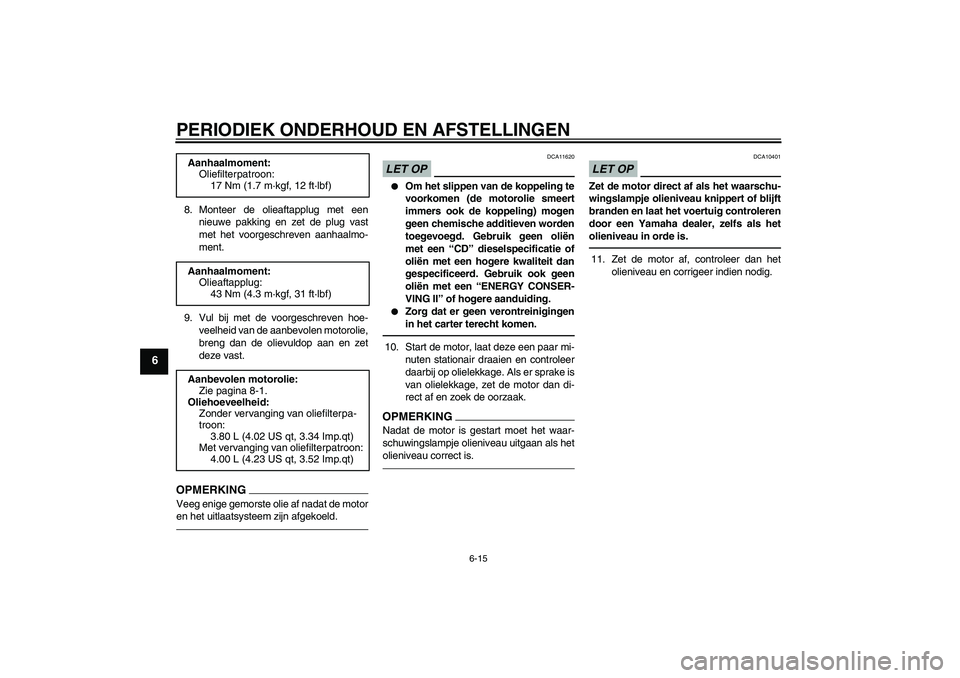

8. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
9. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
breng dan de olievuldop aan en zet
deze vast.OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.
LET OP
DCA11620


Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.


Zorg dat er geen verontreinigingen
in het carter terecht komen.
10. Start de motor, laat deze een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als het
olieniveau correct is.
LET OP
DCA10401
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat het voertuig controleren
door een Yamaha dealer, zelfs als het
olieniveau in orde is.11. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig. Aanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment:
Olieaftapplug:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterpa-
troon:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Met vervanging van oliefilterpatroon:
4.00 L (4.23 US qt, 3.52 Imp.qt)
