Page 91 of 108

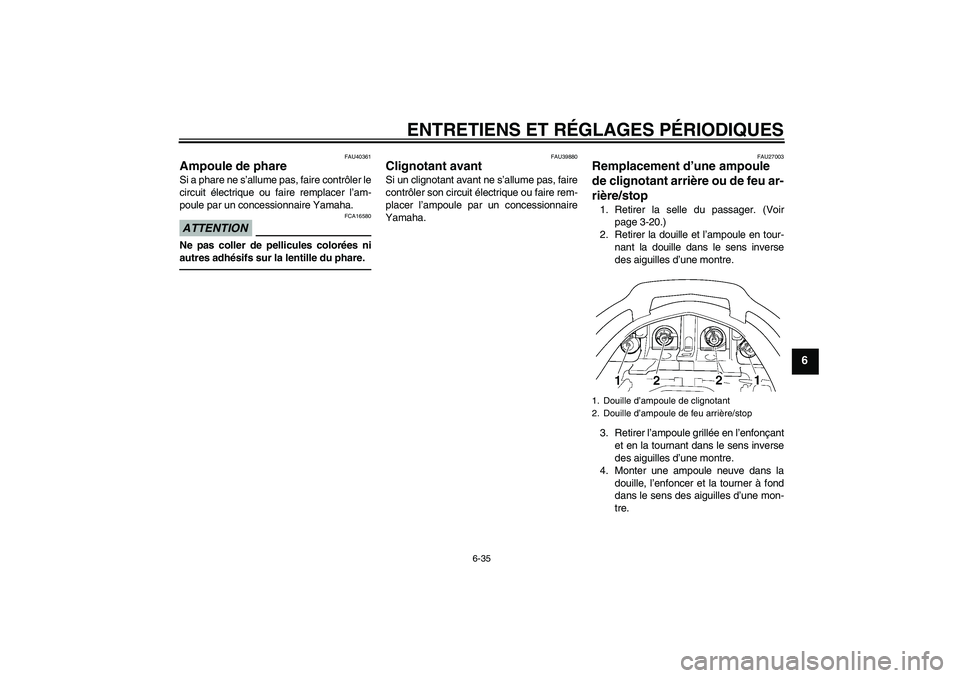

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-35
6
FAU40361
Ampoule de phare Si a phare ne s’allume pas, faire contrôler le
circuit électrique ou faire remplacer l’am-
poule par un concessionnaire Yamaha.ATTENTION
FCA16580
Ne pas coller de pellicules colorées ni
autres adhésifs sur la lentille du phare.
FAU39880
Clignotant avant Si un clignotant avant ne s’allume pas, faire
contrôler son circuit électrique ou faire rem-
placer l’ampoule par un concessionnaire
Yamaha.
FAU27003
Remplacement d’une ampoule
de clignotant arrière ou de feu ar-
rière/stop 1. Retirer la selle du passager. (Voir
page 3-20.)
2. Retirer la douille et l’ampoule en tour-
nant la douille dans le sens inverse
des aiguilles d’une montre.
3. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
4. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.1. Douille d’ampoule de clignotant
2. Douille d’ampoule de feu arrière/stop
U1CYF1F0.book Page 35 Wednesday, July 14, 2010 2:48 PM
Page 92 of 108

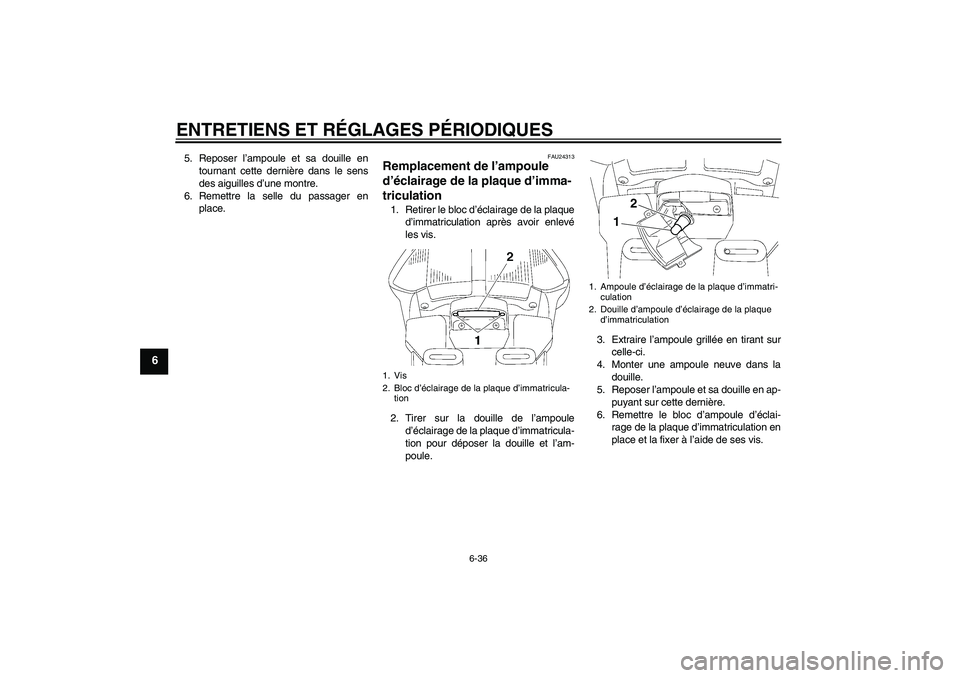

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-36
6
5. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
6. Remettre la selle du passager en
place.
FAU24313
Remplacement de l’ampoule
d’éclairage de la plaque d’imma-
triculation 1. Retirer le bloc d’éclairage de la plaque
d’immatriculation après avoir enlevé
les vis.
2. Tirer sur la douille de l’ampoule
d’éclairage de la plaque d’immatricula-
tion pour déposer la douille et l’am-
poule.3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
6. Remettre le bloc d’ampoule d’éclai-
rage de la plaque d’immatriculation en
place et la fixer à l’aide de ses vis.1. Vis
2. Bloc d’éclairage de la plaque d’immatricula-
tion
1. Ampoule d’éclairage de la plaque d’immatri-
culation
2. Douille d’ampoule d’éclairage de la plaque
d’immatriculation
1
2
U1CYF1F0.book Page 36 Wednesday, July 14, 2010 2:48 PM
Page 93 of 108
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-37
6
FAU39020
Ampoule de veilleuse Si la veilleuse ne s’allume pas, faire contrô-
ler le circuit électrique ou faire remplacer
l’ampoule par un concessionnaire Yamaha.
FAU25871
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.
U1CYF1F0.book Page 37 Wednesday, July 14, 2010 2:48 PM
Page 94 of 108
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-38
6
FAU42502

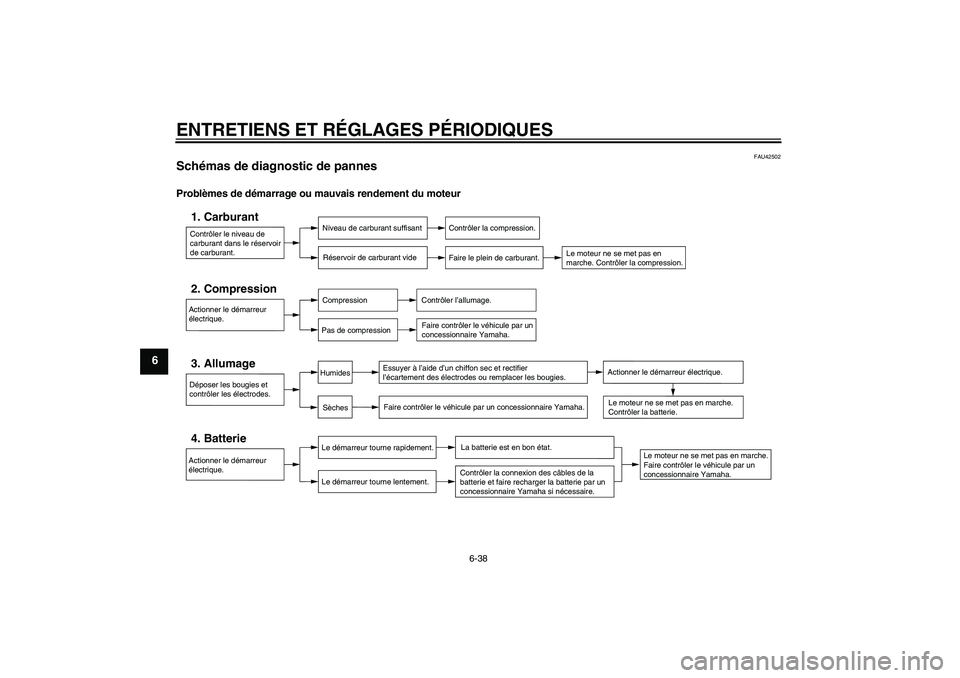

Schémas de diagnostic de pannes Problèmes de démarrage ou mauvais rendement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et faire recharger la batterie par un
concessionnaire Yamaha si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
U1CYF1F0.book Page 38 Wednesday, July 14, 2010 2:48 PM
Page 95 of 108
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-39
6

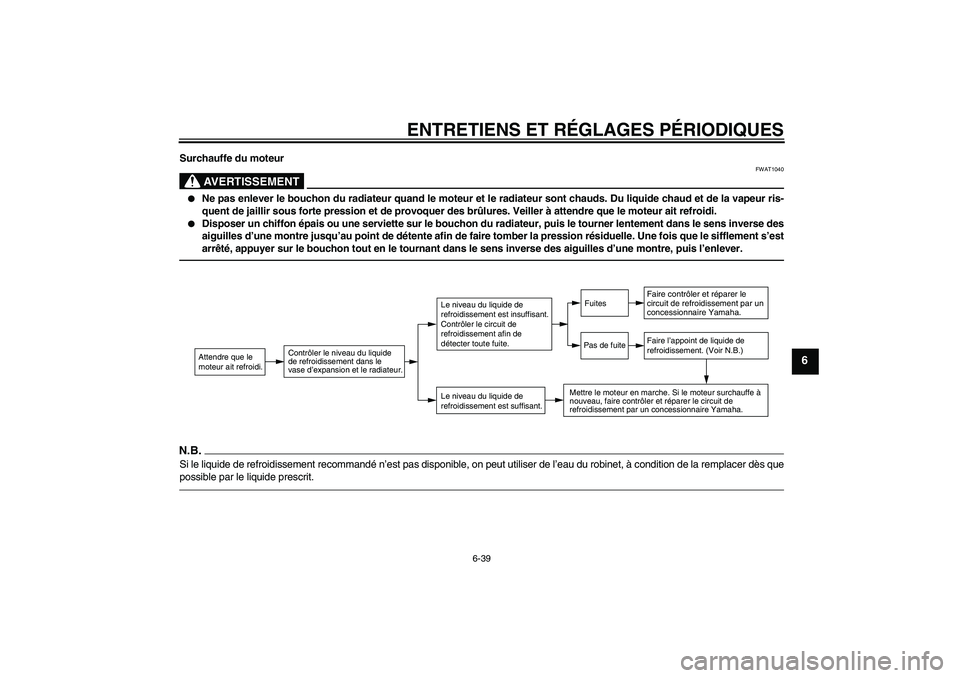

Surchauffe du moteur
AVERTISSEMENT
FWAT1040
Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.
Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement s’est
arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès que
possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
U1CYF1F0.book Page 39 Wednesday, July 14, 2010 2:48 PM
Page 96 of 108

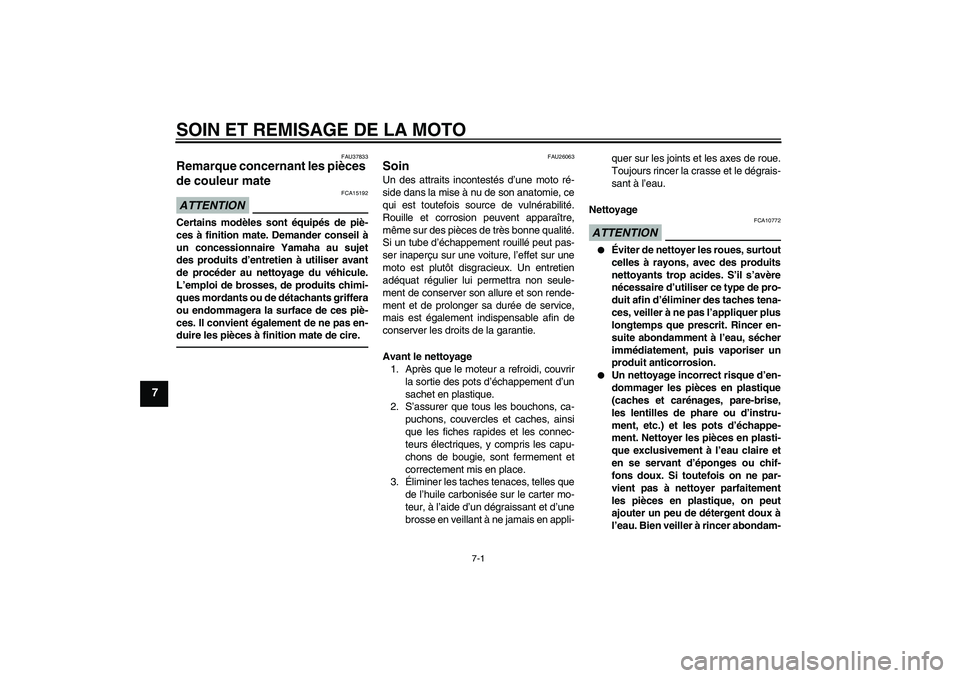

SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU37833
Remarque concernant les pièces
de couleur mate ATTENTION
FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-
duire les pièces à finition mate de cire.
FAU26063
Soin Un des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage
1. Après que le moteur a refroidi, couvrir
la sortie des pots d’échappement d’un
sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-quer sur les joints et les axes de roue.
Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION
FCA10772
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.
Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plasti-
que exclusivement à l’eau claire et
en se servant d’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abondam-
U1CYF1F0.book Page 1 Wednesday, July 14, 2010 2:48 PM
Page 97 of 108

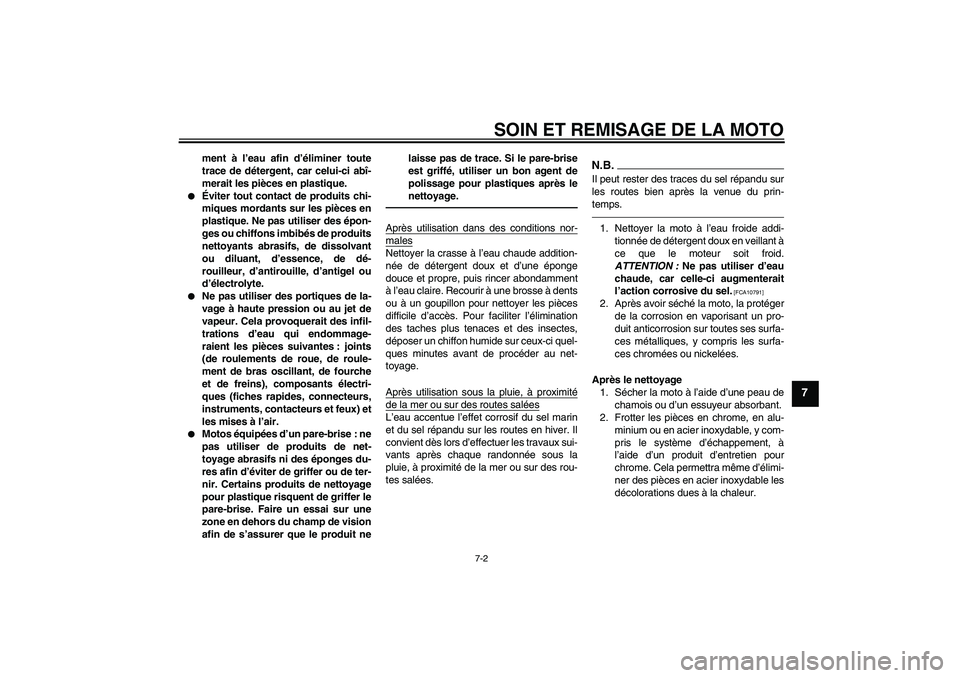

SOIN ET REMISAGE DE LA MOTO
7-2
7
ment à l’eau afin d’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.
Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.
Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.
Motos équipées d’un pare-brise : ne
pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de ter-
nir. Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit nelaisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après le
nettoyage.
Après utilisation dans des conditions nor-malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.
N.B.Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.
ATTENTION : Ne pas utiliser d’eau
chaude, car celle-ci augmenterait
l’action corrosive du sel.
[FCA10791]
2. Après avoir séché la moto, la protéger
de la corrosion en vaporisant un pro-
duit anticorrosion sur toutes ses surfa-
ces métalliques, y compris les surfa-
ces chromées ou nickelées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
U1CYF1F0.book Page 2 Wednesday, July 14, 2010 2:48 PM
Page 98 of 108

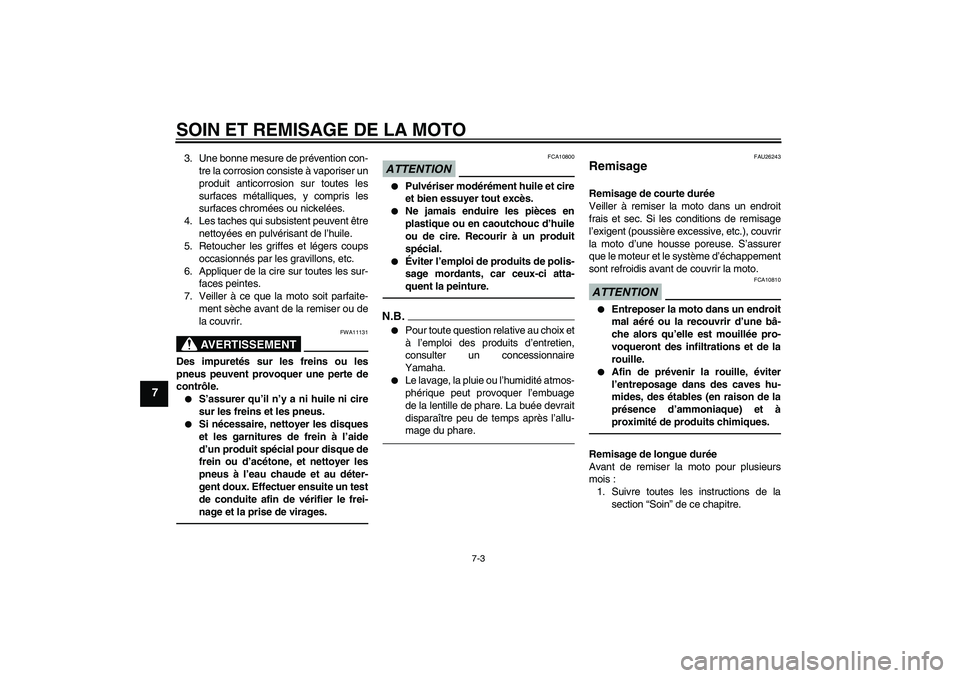

SOIN ET REMISAGE DE LA MOTO
7-3
7
3. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11131
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.
Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectuer ensuite un test
de conduite afin de vérifier le frei-
nage et la prise de virages.
ATTENTION
FCA10800
Pulvériser modérément huile et cire
et bien essuyer tout excès.
Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.
Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.
Pour toute question relative au choix et
à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.
Le lavage, la pluie ou l’humidité atmos-
phérique peut provoquer l’embuage
de la lentille de phare. La buée devrait
disparaître peu de temps après l’allu-
mage du phare.
FAU26243
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse. S’assurer
que le moteur et le système d’échappement
sont refroidis avant de couvrir la moto.ATTENTION
FCA10810
Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.
Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
U1CYF1F0.book Page 3 Wednesday, July 14, 2010 2:48 PM
Page 99 of 108

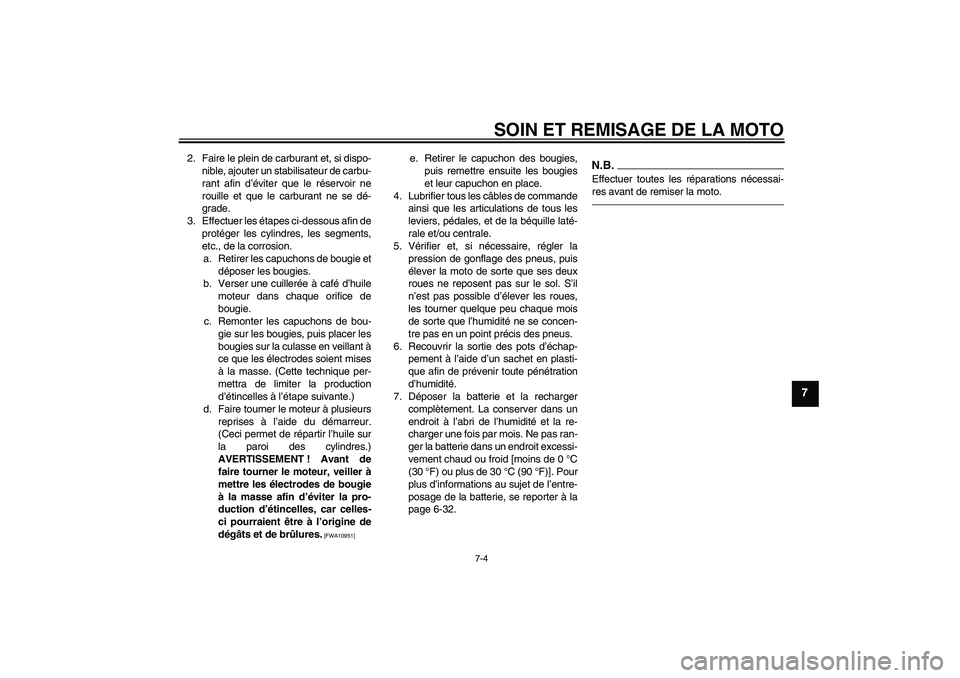

SOIN ET REMISAGE DE LA MOTO
7-4
7
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
3. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10951]
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.
4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie des pots d’échap-
pement à l’aide d’un sachet en plasti-
que afin de prévenir toute pénétration
d’humidité.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit excessi-
vement chaud ou froid [moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)]. Pour
plus d’informations au sujet de l’entre-
posage de la batterie, se reporter à la
page 6-32.
N.B.Effectuer toutes les réparations nécessai-
res avant de remiser la moto.
U1CYF1F0.book Page 4 Wednesday, July 14, 2010 2:48 PM
Page 100 of 108

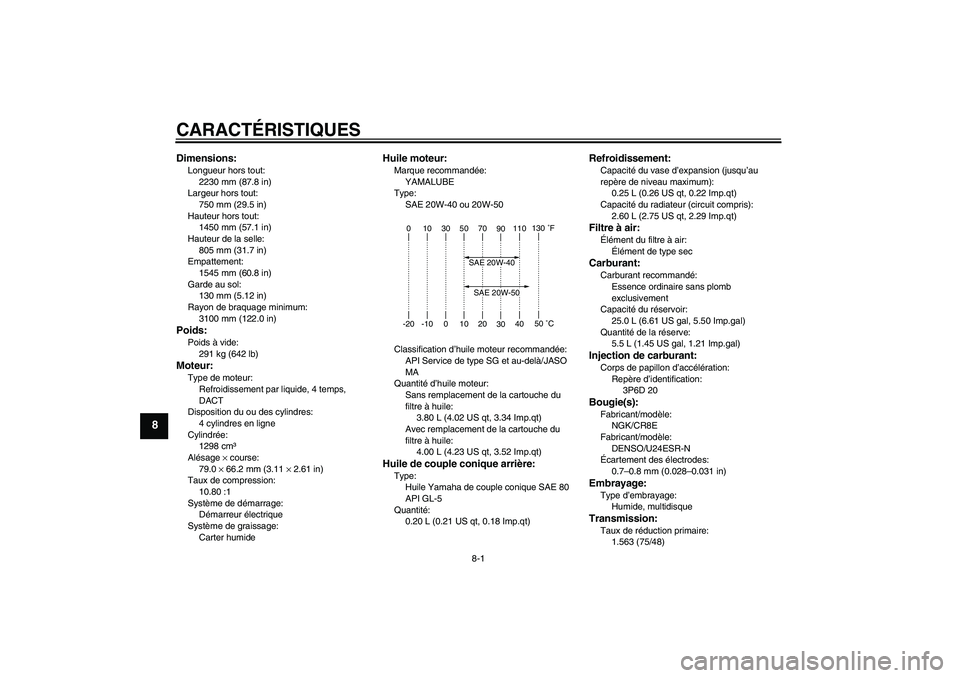

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2230 mm (87.8 in)
Largeur hors tout:
750 mm (29.5 in)
Hauteur hors tout:
1450 mm (57.1 in)
Hauteur de la selle:
805 mm (31.7 in)
Empattement:
1545 mm (60.8 in)
Garde au sol:
130 mm (5.12 in)
Rayon de braquage minimum:
3100 mm (122.0 in)Poids:Poids à vide:
291 kg (642 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
4 cylindres en ligne
Cylindrée:
1298 cm³
Alésage × course:
79.0 × 66.2 mm (3.11 × 2.61 in)
Taux de compression:
10.80 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Marque recommandée:
YAMALUBE
Type:
SAE 20W-40 ou 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
4.00 L (4.23 US qt, 3.52 Imp.qt)Huile de couple conique arrière:Type:
Huile Yamaha de couple conique SAE 80
API GL-5
Quantité:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacité du radiateur (circuit compris):
2.60 L (2.75 US qt, 2.29 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type secCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Quantité de la réserve:
5.5 L (1.45 US gal, 1.21 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
3P6D 20Bougie(s):Fabricant/modèle:
NGK/CR8E
Fabricant/modèle:
DENSO/U24ESR-N
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Taux de réduction primaire:
1.563 (75/48)
010305070
90110130 ˚F
-20 -10 0 10 20
304050 ˚C
SAE 20W-50SAE 20W-40
U1CYF1F0.book Page 1 Wednesday, July 14, 2010 2:48 PM
