Page 81 of 108

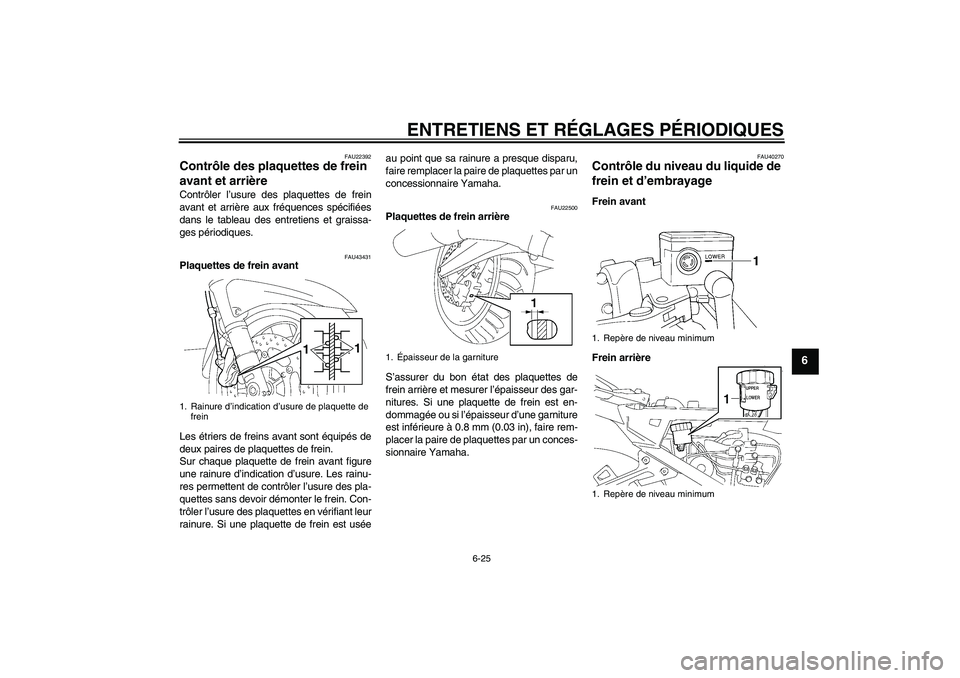

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6
FAU22392
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU43431
Plaquettes de frein avant
Les étriers de freins avant sont équipés de
deux paires de plaquettes de frein.
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rainu-
res permettent de contrôler l’usure des pla-
quettes sans devoir démonter le frein. Con-
trôler l’usure des plaquettes en vérifiant leur
rainure. Si une plaquette de frein est uséeau point que sa rainure a presque disparu,
faire remplacer la paire de plaquettes par un
concessionnaire Yamaha.
FAU22500
Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garniture
est inférieure à 0.8 mm (0.03 in), faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU40270
Contrôle du niveau du liquide de
frein et d’embrayage Frein avant
Frein arrière
1. Rainure d’indication d’usure de plaquette de
frein
1
1
1.Épaisseur de la garniture
1. Repère de niveau minimum
1. Repère de niveau minimum
U1CYF1F0.book Page 25 Wednesday, July 14, 2010 2:48 PM
Page 82 of 108
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6
Embrayage
Si le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le système de freinage ou d’em-
brayage, ce qui risque de réduire leur effica-
cité.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut signa-
ler la présence d’une fuite ou l’usure des
plaquettes. Si le niveau du liquide est bas, il
convient donc de contrôler l’usure des pla-
quettes et l’étanchéité du circuit de freinage.N.B.Le réservoir de liquide du frein arrière se
trouve derrière le cache C. (Voir page 6-9.)Prendre les précautions suivantes :
Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein ou d’embrayage est à
l’horizontale.
Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein ou de
l’embrayage.
Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein ou de l’em-
brayage.
Si le niveau du liquide descend trop
bas, le diaphragme du réservoir de li-
quide de frein ou d’embrayage risque
de se déformer sous l’effet de la dé-
pression. S’assurer de rendre au
diaphragme sa forme d’origine avant
de le remettre en place dans le réser-
voir de liquide de frein ou d’em-
brayage.
Veiller à ne pas laisser pénétrer d’eau
ou de poussière dans le réservoir de li-
quide de frein ou d’embrayage. L’eau
abaisse nettement le point d’ébullition
du liquide et risque de provoquer un
bouchon de vapeur ou “vapor lock”; la
crasse risque d’obstruer les valves du
système hydraulique ABS.
Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.
L’usure des plaquettes de frein en-
traîne une baisse progressive du ni-
veau du liquide de frein. Cependant, si
le niveau du liquide de frein diminue
soudainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
1. Repère de niveau minimum
Liquide de frein et d’embrayage
recommandé:
Liquide de frein DOT 4
U1CYF1F0.book Page 26 Wednesday, July 14, 2010 2:48 PM
Page 83 of 108

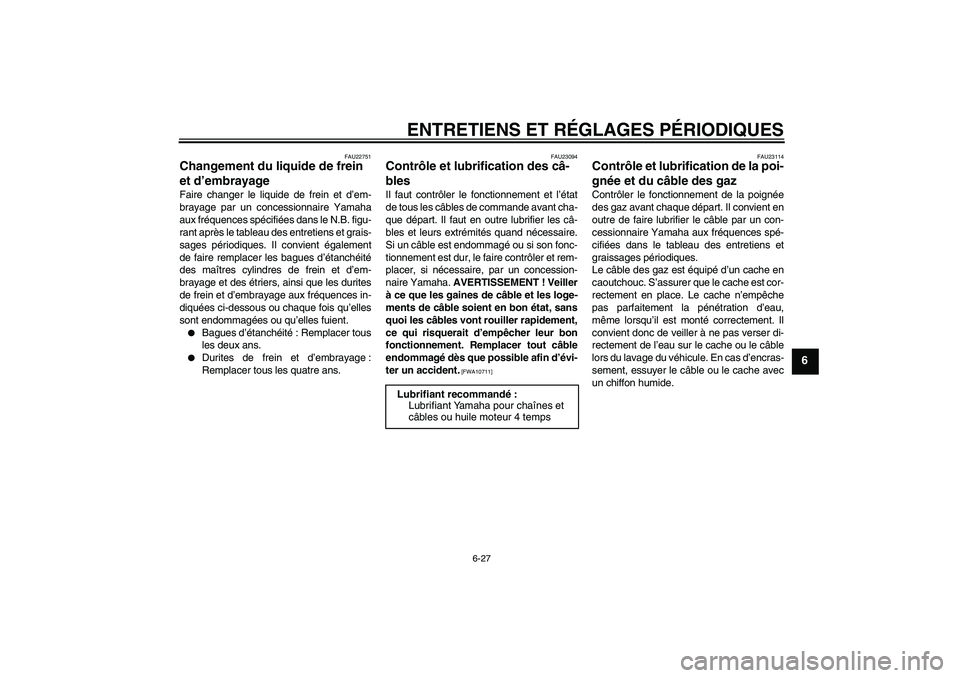

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6
FAU22751
Changement du liquide de frein
et d’embrayage Faire changer le liquide de frein et d’em-
brayage par un concessionnaire Yamaha
aux fréquences spécifiées dans le N.B. figu-
rant après le tableau des entretiens et grais-
sages périodiques. Il convient également
de faire remplacer les bagues d’étanchéité
des maîtres cylindres de frein et d’em-
brayage et des étriers, ainsi que les durites
de frein et d’embrayage aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
Bagues d’étanchéité: Remplacer tous
les deux ans.
Durites de frein et d’embrayage :
Remplacer tous les quatre ans.
FAU23094
Contrôle et lubrification des câ-
bles Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un concession-
naire Yamaha. AVERTISSEMENT ! Veiller
à ce que les gaines de câble et les loge-
ments de câble soient en bon état, sans
quoi les câbles vont rouiller rapidement,
ce qui risquerait d’empêcher leur bon
fonctionnement. Remplacer tout câble
endommagé dès que possible afin d’évi-
ter un accident.
[FWA10711]FAU23114
Contrôle et lubrification de la poi-
gnée et du câble des gaz Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est cor-
rectement en place. Le cache n’empêche
pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’encras-
sement, essuyer le câble ou le cache avec
un chiffon humide.
Lubrifiant recommandé:
Lubrifiant Yamaha pour chaînes et
câbles ou huile moteur 4 temps
U1CYF1F0.book Page 27 Wednesday, July 14, 2010 2:48 PM
Page 84 of 108

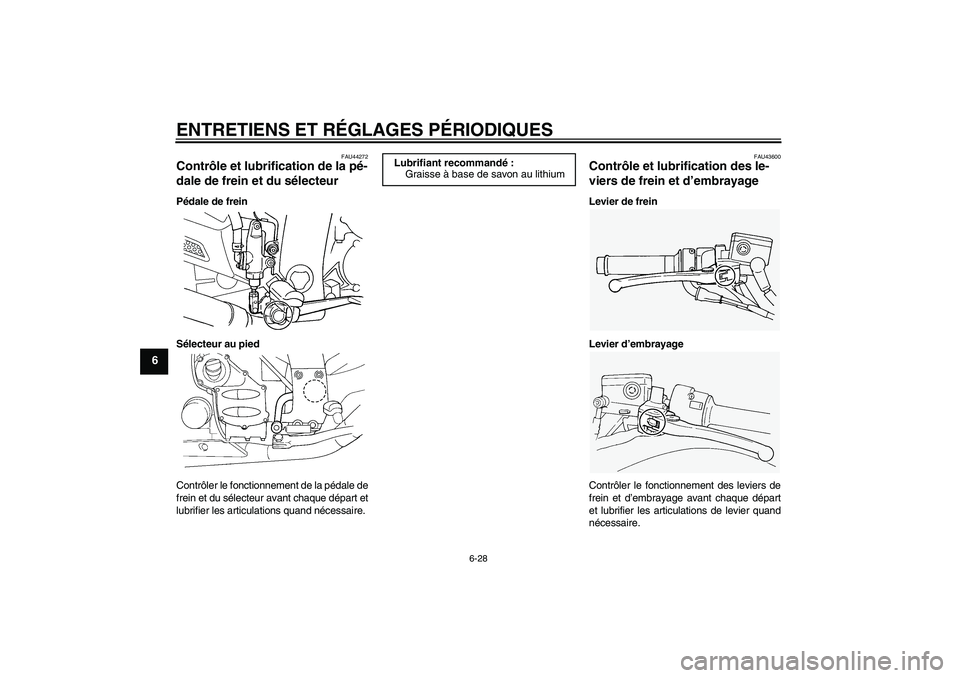

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
FAU44272
Contrôle et lubrification de la pé-
dale de frein et du sélecteur Pédale de frein
Sélecteur au pied
Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et
lubrifier les articulations quand nécessaire.
FAU43600
Contrôle et lubrification des le-
viers de frein et d’embrayage Levier de frein
Levier d’embrayage
Contrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Lubrifiant recommandé:
Graisse à base de savon au lithium
U1CYF1F0.book Page 28 Wednesday, July 14, 2010 2:48 PM
Page 85 of 108
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6
FAU23213
Contrôle et lubrification des
béquilles centrale et latérale Contrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand né-
cessaire.
AVERTISSEMENT
FWA10741
Si les béquilles latérale ou centrale ne se
déploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,
réparer par un concessionnaire Yamaha.
Une béquille centrale ou latérale dé-
ployée risque de toucher le sol et de dis-
traire le pilote, qui pourrait perdre le con-
trôle du véhicule.
Lubrifiant recommandé:
Graisse silicone
Lubrifiant recommandé:
Graisse à base de savon au lithium
U1CYF1F0.book Page 29 Wednesday, July 14, 2010 2:48 PM
Page 86 of 108

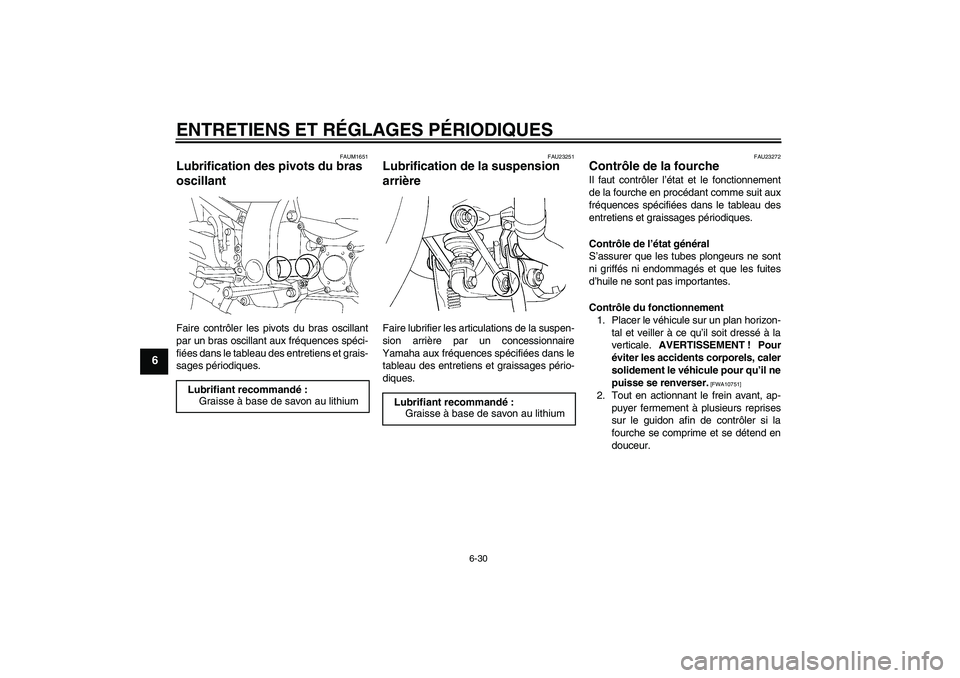

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
6
FAUM1651
Lubrification des pivots du bras
oscillant Faire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
FAU23251
Lubrification de la suspension
arrière Faire lubrifier les articulations de la suspen-
sion arrière par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU23272
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur. Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiant recommandé:
Graisse à base de savon au lithium
U1CYF1F0.book Page 30 Wednesday, July 14, 2010 2:48 PM
Page 87 of 108

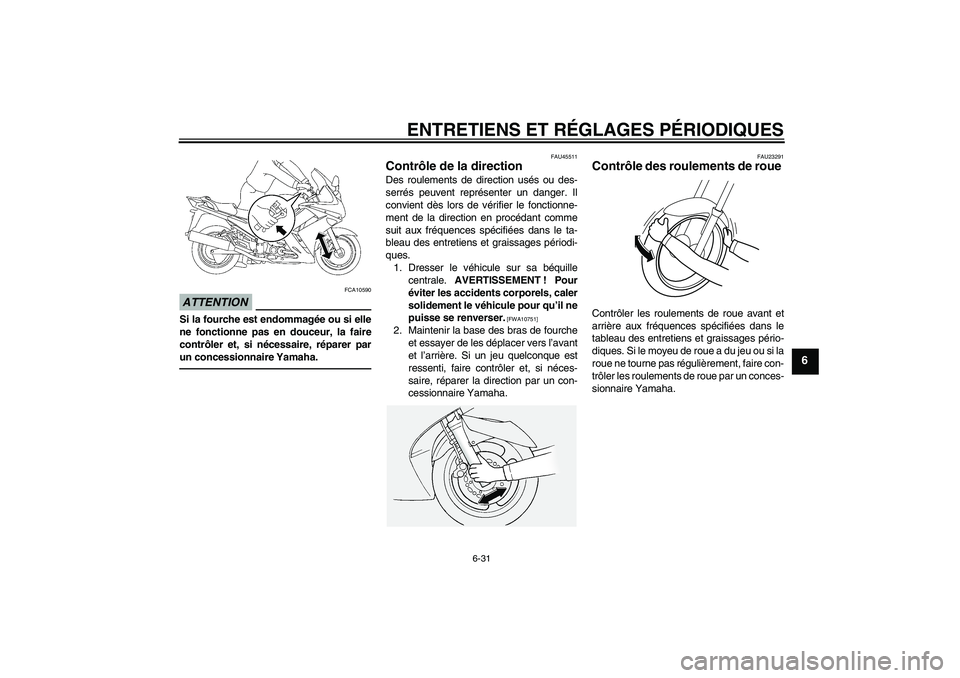

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-31
6
ATTENTION
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU45511
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Dresser le véhicule sur sa béquille
centrale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
FAU23291
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
U1CYF1F0.book Page 31 Wednesday, July 14, 2010 2:48 PM
Page 88 of 108

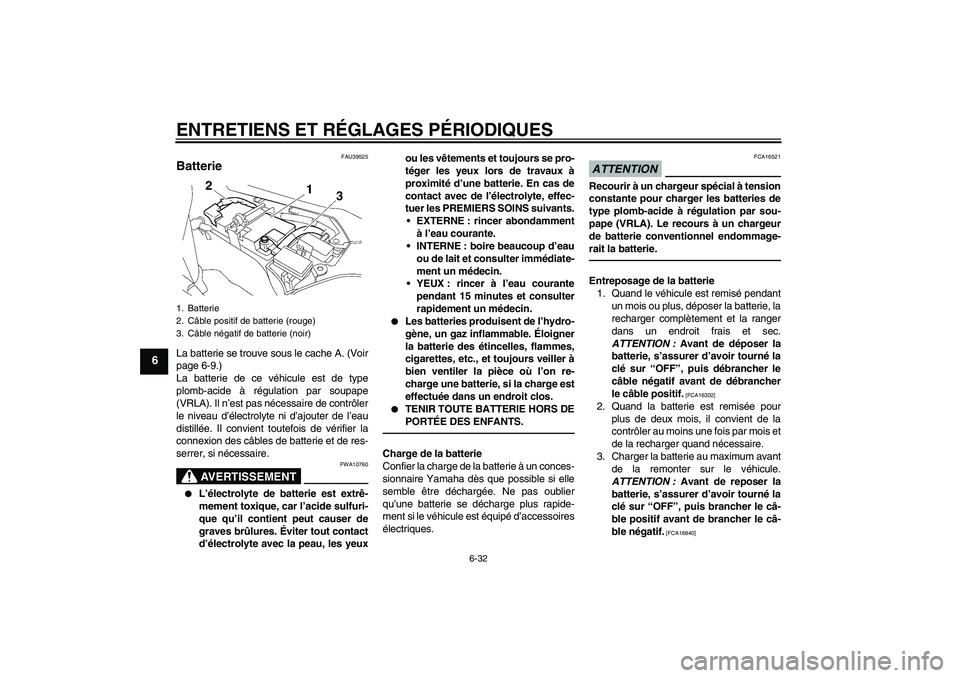

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-32
6
FAU39525
Batterie La batterie se trouve sous le cache A. (Voir
page 6-9.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10760
L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeuxou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.
Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.
TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
ATTENTION
FCA16521
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). Le recours à un chargeur
de batterie conventionnel endommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16302]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis brancher le câ-
ble positif avant de brancher le câ-
ble négatif.
[FCA16840]
1. Batterie
2. Câble positif de batterie (rouge)
3. Câble négatif de batterie (noir)U1CYF1F0.book Page 32 Wednesday, July 14, 2010 2:48 PM
Page 89 of 108
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-33
6

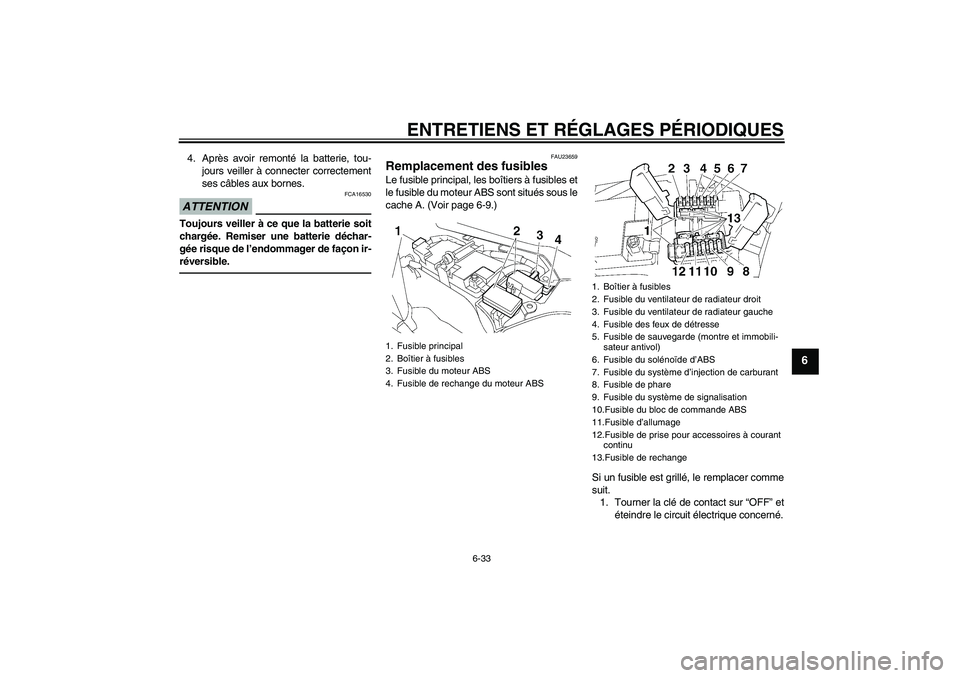

4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16530
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-
réversible.
FAU23659
Remplacement des fusibles Le fusible principal, les boîtiers à fusibles et
le fusible du moteur ABS sont situés sous le
cache A. (Voir page 6-9.)
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.1. Fusible principal
2. Boîtier à fusibles
3. Fusible du moteur ABS
4. Fusible de rechange du moteur ABS
1. Boîtier à fusibles
2. Fusible du ventilateur de radiateur droit
3. Fusible du ventilateur de radiateur gauche
4. Fusible des feux de détresse
5. Fusible de sauvegarde (montre et immobili-
sateur antivol)
6. Fusible du solénoïde d’ABS
7. Fusible du système d’injection de carburant
8. Fusible de phare
9. Fusible du système de signalisation
10.Fusible du bloc de commande ABS
11.Fusible d’allumage
12.Fusible de prise pour accessoires à courant
continu
13.Fusible de rechange
U1CYF1F0.book Page 33 Wednesday, July 14, 2010 2:48 PM
Page 90 of 108
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-34
6

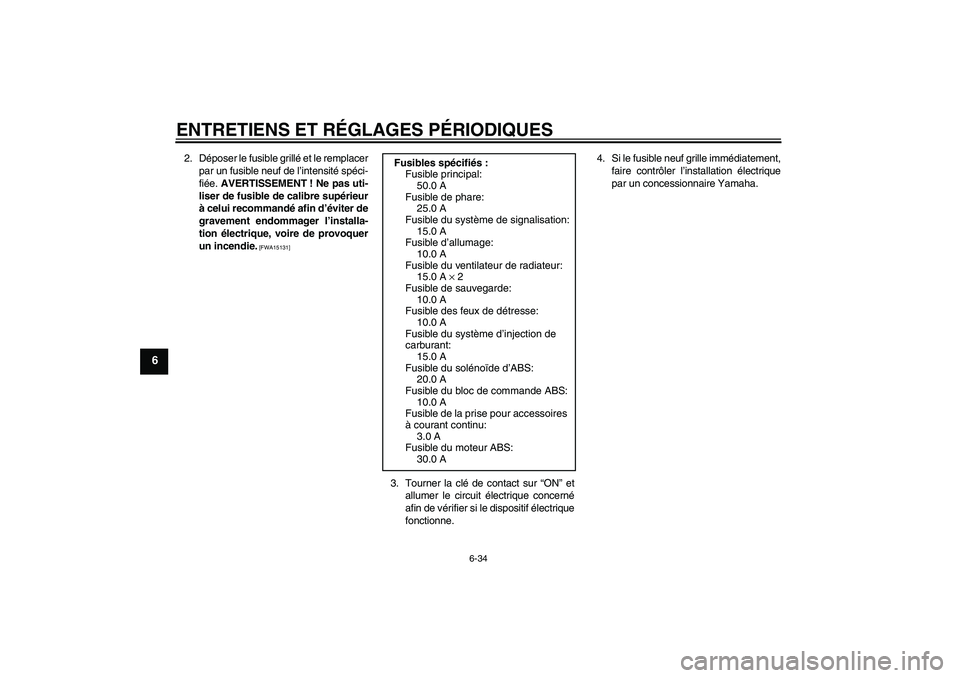

2. Déposer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT ! Ne pas uti-
liser de fusible de calibre supérieur
à celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15131]
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha. Fusibles spécifiés:
Fusible principal:
50.0 A
Fusible de phare:
25.0 A
Fusible du système de signalisation:
15.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
15.0 A × 2
Fusible de sauvegarde:
10.0 A
Fusible des feux de détresse:
10.0 A
Fusible du système d’injection de
carburant:
15.0 A
Fusible du solénoïde d’ABS:
20.0 A
Fusible du bloc de commande ABS:
10.0 A
Fusible de la prise pour accessoires
à courant continu:
3.0 A
Fusible du moteur ABS:
30.0 A
U1CYF1F0.book Page 34 Wednesday, July 14, 2010 2:48 PM
