ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6
FAU1770C

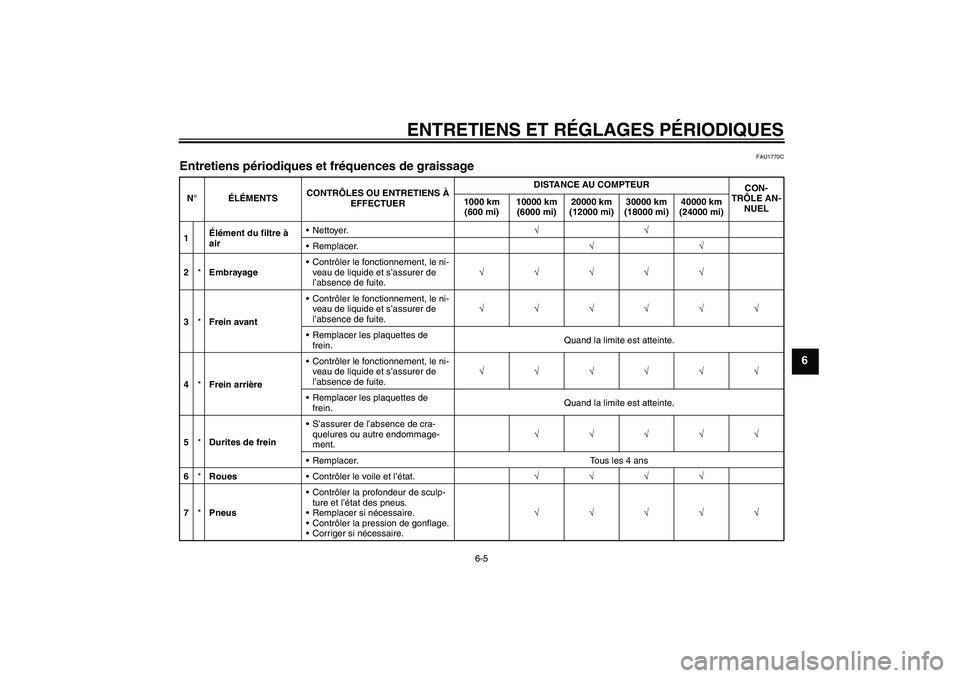

Entretiens périodiques et fréquences de graissage N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1Élément du filtre à
airNettoyer.√√
Remplacer.√√
2*EmbrayageContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√
3*Frein avantContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
4*Frein arrièreContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
5*Durites de freinS’assurer de l’absence de cra-
quelures ou autre endommage-
ment.√√√√√
Remplacer. Tous les 4 ans
6*RouesContrôler le voile et l’état.√√√√
7*PneusContrôler la profondeur de sculp-
ture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√√
U1CYF1F0.book Page 5 Wednesday, July 14, 2010 2:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6

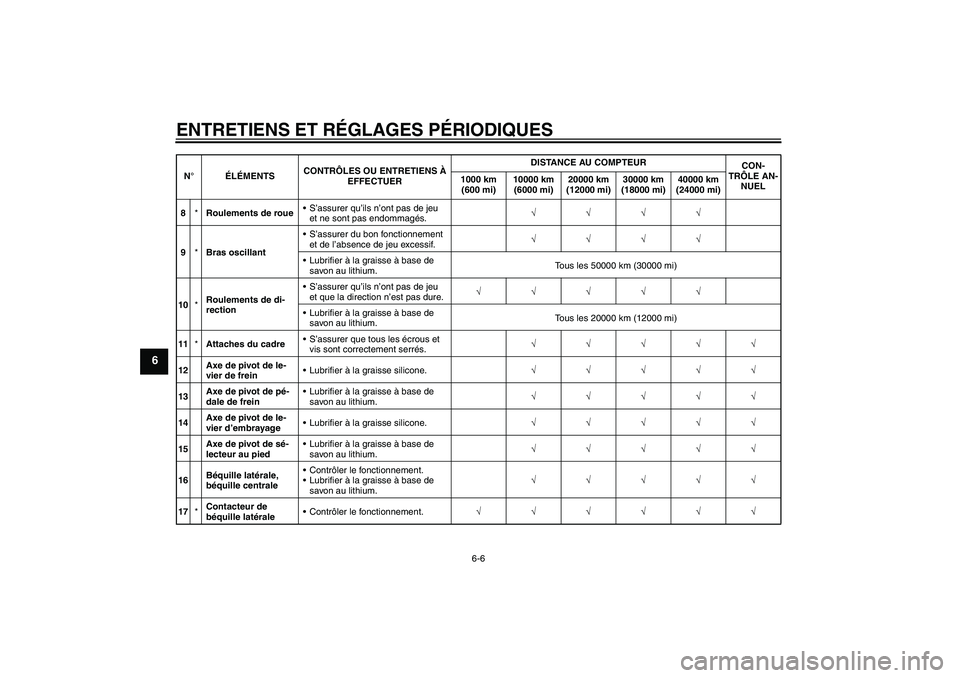

8*Roulements de roueS’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√√
9*Bras oscillantS’assurer du bon fonctionnement
et de l’absence de jeu excessif.√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 50000 km (30000 mi)
10*Roulements de di-
rectionS’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 20000 km (12000 mi)
11*Attaches du cadreS’assurer que tous les écrous et
vis sont correctement serrés.√√√√√
12Axe de pivot de le-
vier de freinLubrifier à la graisse silicone.√√√√√
13Axe de pivot de pé-
dale de freinLubrifier à la graisse à base de
savon au lithium.√√√√√
14Axe de pivot de le-
vier d’embrayageLubrifier à la graisse silicone.√√√√√
15Axe de pivot de sé-
lecteur au piedLubrifier à la graisse à base de
savon au lithium.√√√√√
16Béquille latérale,
béquille centraleContrôler le fonctionnement.
Lubrifier à la graisse à base de
savon au lithium.√√√√√
17*Contacteur de
béquille latéraleContrôler le fonctionnement.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1CYF1F0.book Page 6 Wednesday, July 14, 2010 2:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6

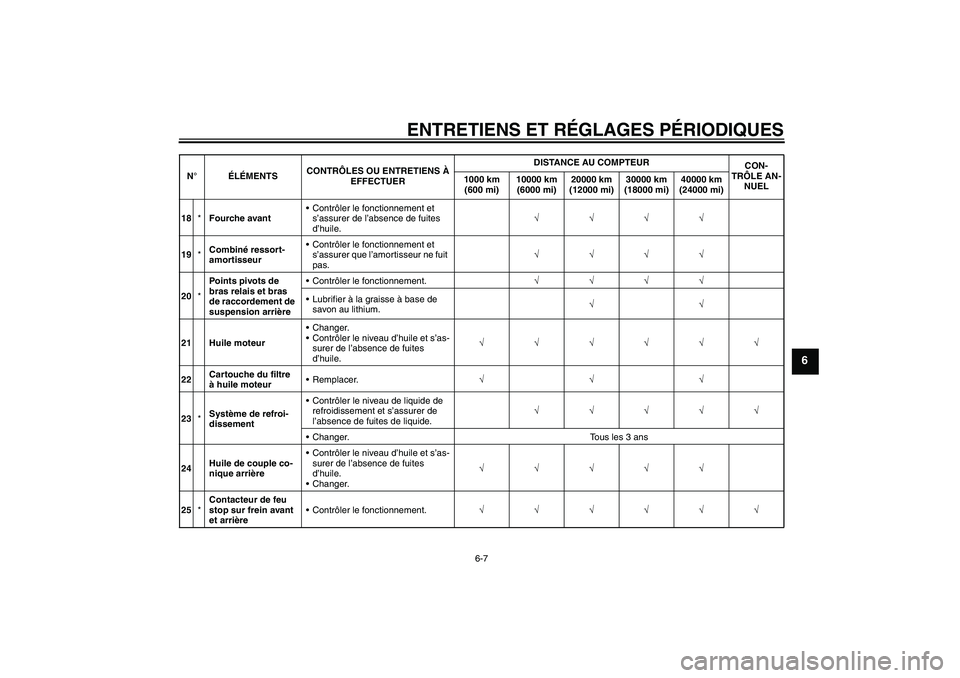

18*Fourche avantContrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.√√√√
19*Combiné ressort-
amortisseurContrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas.√√√√
20*Points pivots de
bras relais et bras
de raccordement de
suspension arrière Contrôler le fonctionnement.√√√√
Lubrifier à la graisse à base de
savon au lithium.√√
21 Huile moteurChanger.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.√√√√√√
22Cartouche du filtre
à huile moteurRemplacer.√√√
23*Système de refroi-
dissementContrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
Changer. Tous les 3 ans
24Huile de couple co-
nique arrièreContrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.
Changer.√√√√√
25*Contacteur de feu
stop sur frein avant
et arrièreContrôler le fonctionnement.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1CYF1F0.book Page 7 Wednesday, July 14, 2010 2:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
FAU17670
N.B.

Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou hu-
mides.


Entretien des freins hydrauliques et de l’embrayage
Contrôler régulièrement le niveau du liquide de frein et d’embrayage et, si nécessaire, faire l’appoint de liquide.
Remplacer tous les deux ans les composants internes des maîtres-cylindres et des étriers de frein, du maître-cylindre et du récep-
teur hydraulique d’embrayage, ainsi que le liquide de frein et d’embrayage.
Remplacer les durites d’embrayage et de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.

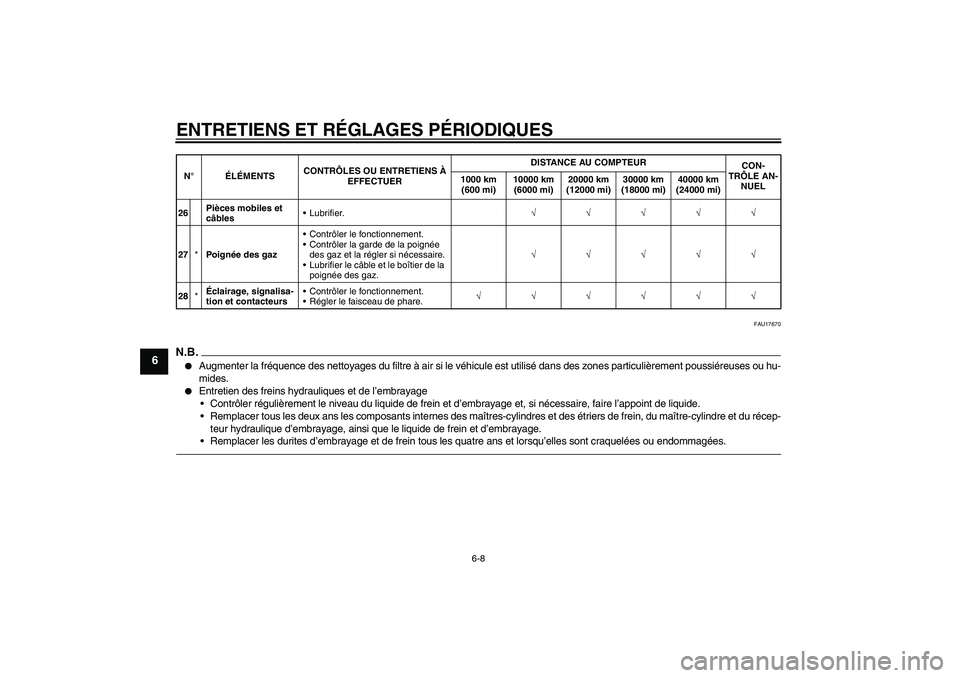

26Pièces mobiles et
câblesLubrifier.√√√√√
27*Poignée des gazContrôler le fonctionnement.
Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
Lubrifier le câble et le boîtier de la
poignée des gaz.√√√√√
28*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U1CYF1F0.book Page 8 Wednesday, July 14, 2010 2:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
FAU18771

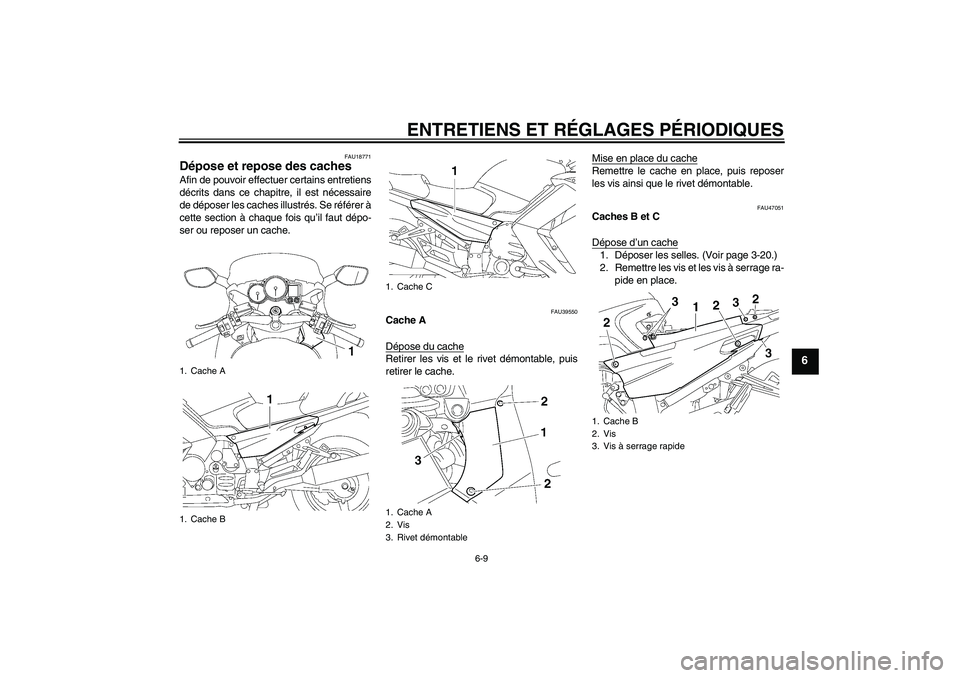

Dépose et repose des caches Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAU39550
Cache A
Dépose du cacheRetirer les vis et le rivet démontable, puis
retirer le cache.Mise en place du cache
Remettre le cache en place, puis reposer
les vis ainsi que le rivet démontable.
FAU47051
Caches B et C
Dépose d’un cache1. Déposer les selles. (Voir page 3-20.)
2. Remettre les vis et les vis à serrage ra-
pide en place.
1. Cache A
1. Cache B
1. Cache C
1. Cache A
2. Vis
3. Rivet démontable
1. Cache B
2. Vis
3. Vis à serrage rapide
U1CYF1F0.book Page 9 Wednesday, July 14, 2010 2:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6

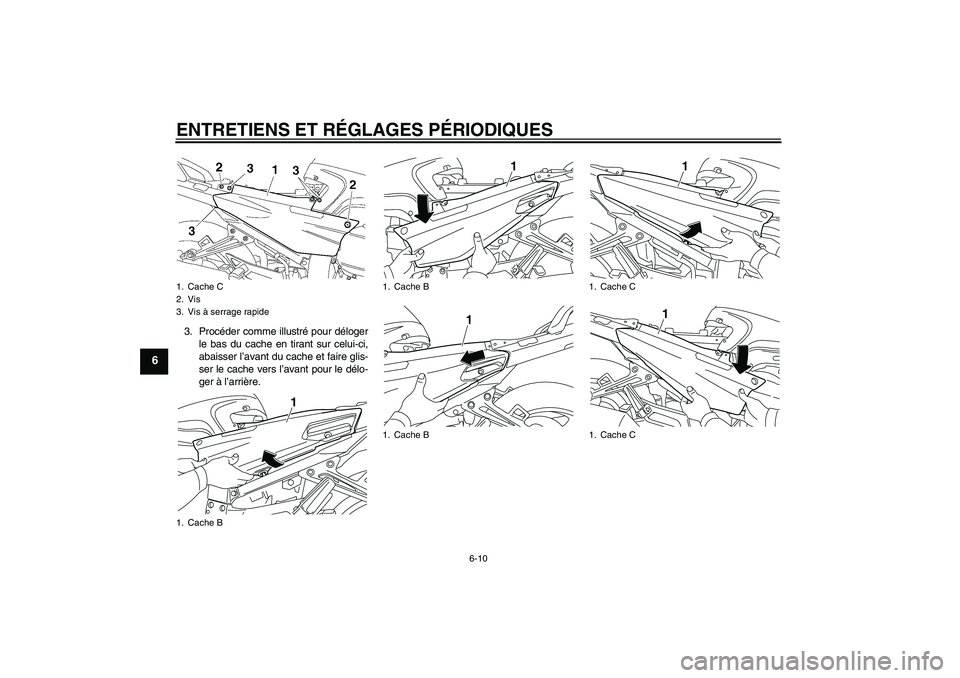

3. Procéder comme illustré pour déloger
le bas du cache en tirant sur celui-ci,
abaisser l’avant du cache et faire glis-
ser le cache vers l’avant pour le délo-
ger à l’arrière.1. Cache C
2. Vis
3. Vis à serrage rapide
1. Cache B
1
1. Cache B
1. Cache B
1
1
1. Cache C
1. Cache C
1
1
U1CYF1F0.book Page 10 Wednesday, July 14, 2010 2:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6

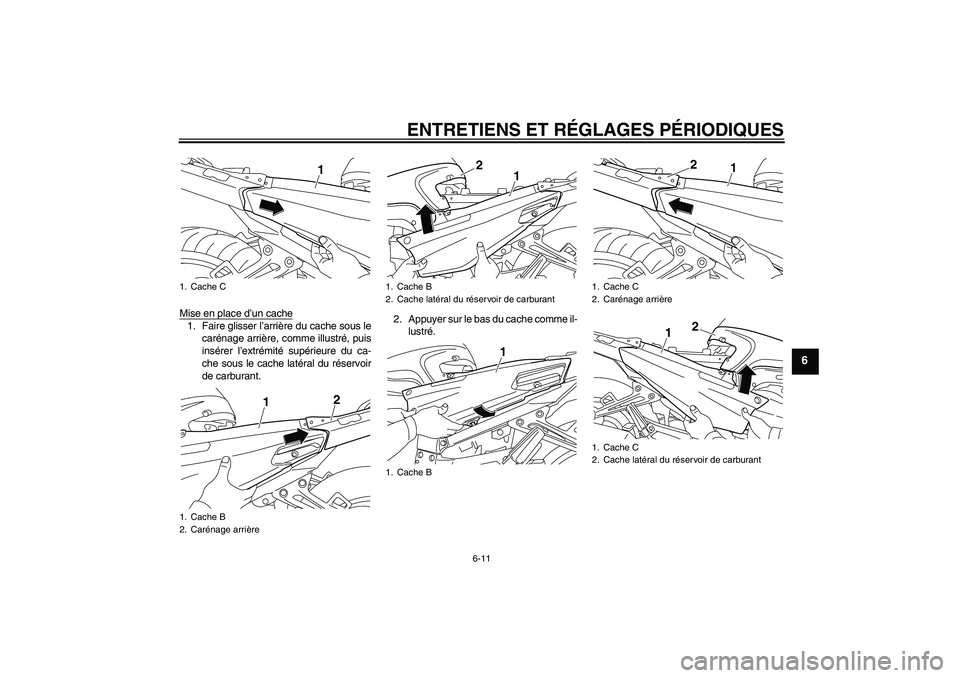

Mise en place d’un cache1. Faire glisser l’arrière du cache sous le
carénage arrière, comme illustré, puis
insérer l’extrémité supérieure du ca-
che sous le cache latéral du réservoir
de carburant.2. Appuyer sur le bas du cache comme il-
lustré.1. Cache C
1. Cache B
2. Carénage arrière
1
1
2
1. Cache B
2. Cache latéral du réservoir de carburant
1. Cache B
1
2
1
1. Cache C
2. Carénage arrière
1. Cache C
2. Cache latéral du réservoir de carburant
1
2
1
2
U1CYF1F0.book Page 11 Wednesday, July 14, 2010 2:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
3. Remettre les vis et les vis à serrage ra-
pide en place.
4. Reposer les selles.
FAU19642

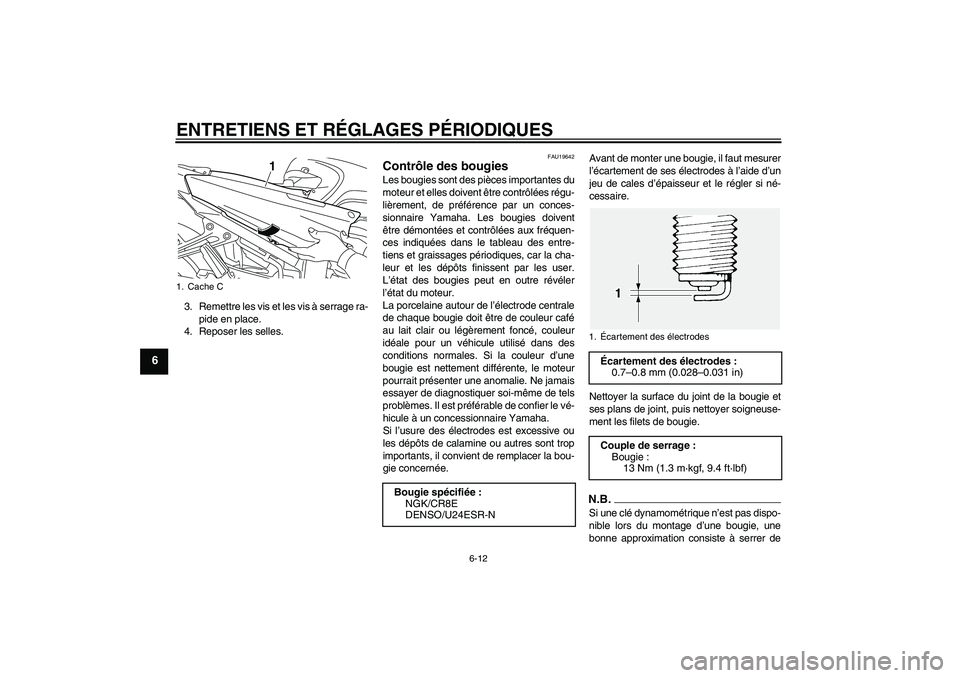

Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1. Cache C
1
Bougie spécifiée:
NGK/CR8E
DENSO/U24ESR-N
1.Écartement des électrodesÉcartement des électrodes :
0.7–0.8 mm (0.028–0.031 in)
Couple de serrage :
Bougie :
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1CYF1F0.book Page 12 Wednesday, July 14, 2010 2:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6
1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
FAU19886

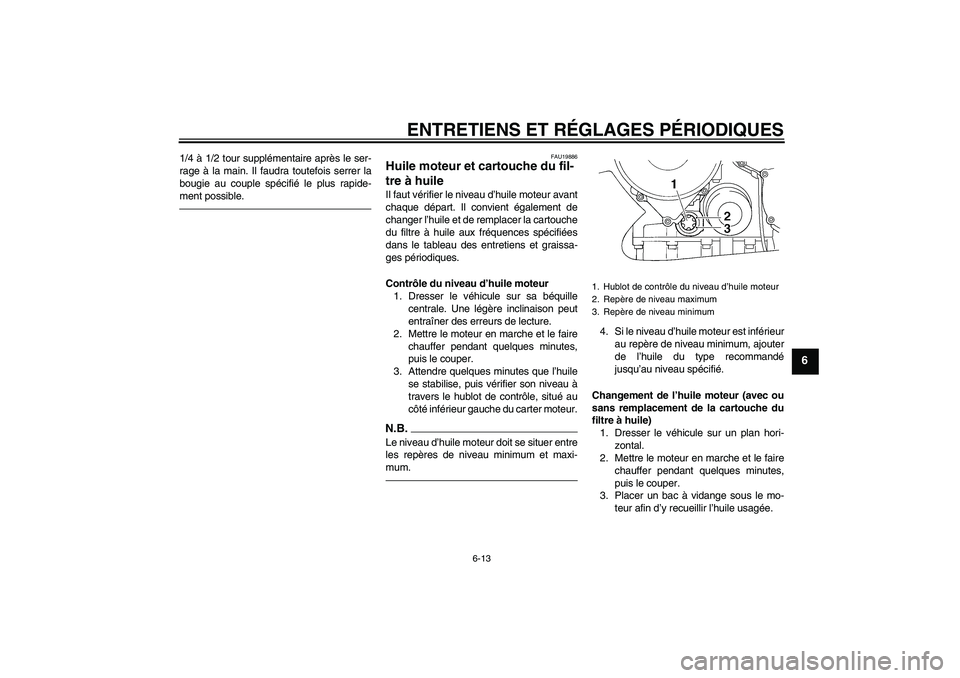

Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur gauche du carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
U1CYF1F0.book Page 13 Wednesday, July 14, 2010 2:48 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6

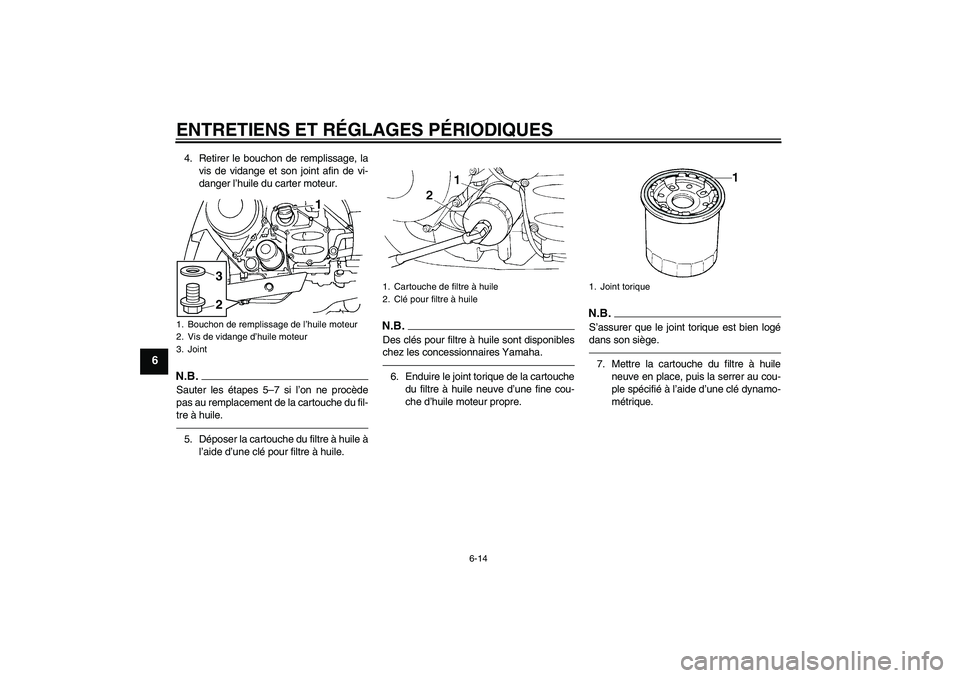

4. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.N.B.Sauter les étapes 5–7 si l’on ne procède
pas au remplacement de la cartouche du fil-
tre à huile.5. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.6. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine cou-
che d’huile moteur propre.
N.B.S’assurer que le joint torique est bien logé
dans son siège.7. Mettre la cartouche du filtre à huile
neuve en place, puis la serrer au cou-
ple spécifié à l’aide d’une clé dynamo-
métrique.
1. Bouchon de remplissage de l’huile moteur
2. Vis de vidange d’huile moteur
3. Joint
1
2
3
1. Cartouche de filtre à huile
2. Clé pour filtre à huile
1. Joint torique
