Page 111 of 120
PFLEGE UND STILLLEGUNG DES MOTORRADS
7-5
7
HINWEISNotwendige Reparaturen vor der Stilllegung
des Motorrads ausführen.
U1MCG0G0.book Page 5 Tuesday, July 17, 2012 8:42 AM
Page 112 of 120
TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:2230 mm (87.8 in)
Gesamtbreite:
750 mm (29.5 in)
Gesamthöhe: 1325/1455 mm (52.2/57.3 in)
Sitzhöhe: 805/825 mm (31.7/32.5 in)
Radstand:
1545 mm (60.8 in)
Bodenfreiheit: 130 mm (5.12 in)
Mindest-Wendekreis: 3100 mm (122.0 in)Gewicht:Gewicht (fahrfertig):289 kg (637 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung: Reihenvierzylinder
Hubraum: 1298 cm³
Bohrung × Hub:
79.0 × 66.2 mm (3.11 × 2.61 in)
Verdichtungsverhältnis: 10.80 : 1
Startsystem: Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
Sorte (Viskosität):
SAE 10W-40, 10W-50, 15W-40, 20W-40
oder 20W-50
Empfohlene Motorölqualität: API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone: 3.80 L (4.02 US qt, 3.34 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.00 L (4.23 US qt, 3.52 Imp.qt)Achsantriebsöl:Sorte:Yamaha Original-Kardangetriebeöl SAE 80
API GL-5
Füllmenge: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.60 L (2.75 US qt, 2.29 Imp.qt)Luftfilter:Luftfiltereinsatz:TrockenelementKraftstoff:Empfohlener Kraftstoff:Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt): 25.0 L (6.61 US gal, 5.50 Imp.gal)
Davon Reserve:
5.5 L (1.45 US gal, 1.21 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:Kennzeichnung: 1MC1 00Zündkerze(n):Hersteller/Modell:
NGK/CPR8EA-9
Zündkerzen-Elektrodenabstand: 0.8–0.9 mm (0.031–0.035 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsverhältnis:1.563 (75/48)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U1MCG0G0.book Page 1 Tuesday, July 17, 2012 8:42 AM
Page 113 of 120
TECHNISCHE DATEN
8-2
8
Achsantrieb:Kardan
Sekundäruntersetzungsverhältnis: 2.698 (35/37 x 21/27 x 33/9)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung: Fußbedienung (links)
Getriebeabstufung: 1. Gang:2.529 (43/17)
2. Gang: 1.773 (39/22)
3. Gang:
1.348 (31/23)
4. Gang: 1.077 (28/26)
5. Gang: 0.929 (26/28)Fahrgestell:Rahmenbauart:unten offener Zentralrohrrahmen
Lenkkopfwinkel: 26.00 Grad
Nachlauf:
109 mm (4.3 in)Vorderreifen:Ausführung:Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ: BRIDGESTONE/BT023F F Hersteller/Typ:
METZELER/Roadtec Z8
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 180/55 ZR17M/C (73W)
Hersteller/Typ: BRIDGESTONE/BT023R F
Hersteller/Typ:
METZELER/Roadtec Z8 CZuladung:Max. Gesamtzuladung:215 kg (474 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:0–90 kg (0–198 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten: 290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung: 90–215 kg (198–474 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten: 290 kPa (2.90 kgf/cm², 42 psi)
Rennen: Vorn:250 kPa (2.50 kgf/cm², 36 psi)
Hinten: 290 kPa (2.90 kgf/cm², 42 psi)
Vorderrad:Rad-Bauart:Gussrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:Gussrad
Felgengröße:
17M/C x MT5.50Vereinigtes Bremssystem:Betätigung:Betätigt durch die HinterradbremseVorderradbremse:Bauart:Doppelscheibenbremse
Betätigung: Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft
Federweg: 135.0 mm (5.31 in)
U1MCG0G0.book Page 2 Tuesday, July 17, 2012 8:42 AM
Page 114 of 120
TECHNISCHE DATEN
8-3
8
Hinterrad-Federung:Bauart:Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
125.0 mm (4.92 in)Elektrische Anlage:Zündsystem:TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:GT14B-4
Spannung, Kapazität:
12 V, 12.0 AhScheinwerfer:Lampenart:HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60.0 W/55.0 W × 2
Rücklicht/Bremslicht: 12 V, 5.0 W/21.0 W × 2
Blinklicht vorn:
LED
Blinklicht hinten: 12 V, 21.0 W × 2
Standlicht vorn: LED
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1 Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte: LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte: LED
Blinker-Kontrollleuchte: LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte: LED
Tempomat “SET”-Kontrollleuchte: LED
Tempomat “ON”-Kontrollleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Kontroll-/Warnleuchte des
Traktionskontrollsystems:
LED
Sicherungen:Hauptsicherung 1:50.0 A
Hauptsicherung 2:
30.0 A
Scheinwerfersicherung: 25.0 A
Bremslichtsicherung: 1.0 A Signalanlagensicherung:
10.0 A
Zündungssicherung: 20.0 A
Kühlerlüftersicherung:
10.0 A × 2
Warnblinkanlagensicherung: 7.5 A
Sicherung des Kraftstoffeinspritz-Systems: 15.0 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Sicherung des ABS-Motors: 30.0 A
ABS-Magnetventilsicherung: 20.0 A
Tempomat-Sicherung:
1.0 A
Nebenverbrauchersicherung: 3.0 A
Zusatzsicherung: 7.5 A
Sicherung des Windschutzscheibenmotors:
20.0 A
Sicherung des elektrisches Drosselventils: 7.5 A
U1MCG0G0.book Page 3 Tuesday, July 17, 2012 8:42 AM
Page 115 of 120
KUNDENINFORMATION
9-1
9
GAU48612

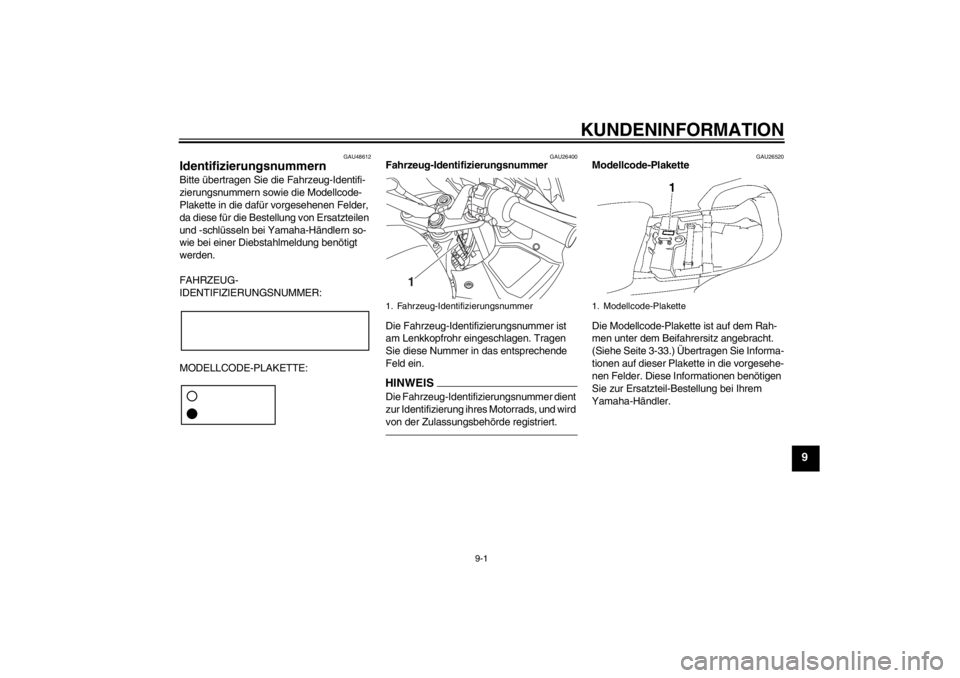

Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26520
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-33.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
U1MCG0G0.book Page 1 Tuesday, July 17, 2012 8:42 AM
Page 116 of 120
INDEXAAbblend-/Lichthupenschalter ................ 3-23
Abdeckungen, abnehmen und montieren.............................................. 6-9
Ablagefächer ......................................... 3-36
ABS ....................................................... 3-26
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-4
Achsantriebsöl ...................................... 6-15
Anzeigeleuchte des Wegfahrsperren- Systems ................................................ 3-5BBatterie.................................................. 6-31
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe oder Rücklicht-/Bremslichtlampe, auswechseln .......... 6-34
Blinkerschalter ...................................... 3-23
Bordwerkzeug ......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-27
Bremslichtschalter................................. 6-24
Brems- und
Kupplungsflüssigkeitsstand, prüfen .... 6-25
Brems- und Kupplungsflüssigkeit, wechseln............................................. 6-27DD-Modus (Antriebsmodus) .................... 3-22EEinfahrvorschriften .................................. 5-3FFahrersitzhöhe, einstellen ..................... 3-34
Fahrzeug-Identifizier ungsnummer .......... 9-1
Federbein, einstellen............................. 3-42
Fehlersuchdiagramme .......................... 6-37
Fehlersuche .......................................... 6-36 Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-26
Fußbrems- und Schalthebel, prüfen
und schmieren.................................... 6-28
Fußschalthebel ..................................... 3-25
GGasdrehgriff und Gaszug, kontrollieren
und schmieren.................................... 6-27HHandbremshebel .................................. 3-26
Handbrems- und Kupplungshebel, prüfen und schmieren ........................ 6-28
Haupt- und Seitenständer, prüfen und schmieren........................................... 6-28
Hinterradaufhängung, schmieren ......... 6-29
Hupenschalter ...................................... 3-24IIdentifizierungsnummern ........................ 9-1KKatalysatoren........................................ 3-32
Kennzeichenleuchten-Lampe, auswechseln ...................................... 6-35
Kontroll- und Warnleuchten .................... 3-4
Kontroll-/Warnleuchte des Traktionskontrollsystems...................... 3-5
Kraftstoff ............................................... 3-30
Kraftstofftank-Belüftungsschlauch/ Überlaufschlauch ............................... 3-31
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-17
Kupplungshebel ........................... 3-25, 6-23LLage der Teile......................................... 2-1
Leerlaufdrehzahl, prüfen....................... 6-19 Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen ................................... 3-23
Lenkerposition, einstellen...................... 3-38
Lenkung, prüfen .................................... 6-30
Luftfiltereinsatz, reinigen ....................... 6-18
MMenü-Wahlknopf ................................... 3-24
Modellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone.................... 6-13
Motorstart-/stoppschalter ...................... 3-24
Motorstörungs-Warnleuchte .................... 3-4
Multifunktionsmesser-Einheit .................. 3-9NNebenverbraucheranschlu
ss-Buchse ... 3-46OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-23
Radlager, prüfen ................................... 6-30
Reifen .................................................... 6-20
Rückspiegel........................................... 3-40SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-24
Scheinwerferlampe ............................... 6-34
Scheinwerferlichtkegel, einstellen ......... 3-38
Schwingen-Drehpunkte, schmieren ...... 6-29
Seitenständer ........................................ 3-43
Sicherheitsinformationen......................... 1-1
U1MCG0G0.book Page 1 Tuesday, July 17, 2012 8:42 AM
Page 117 of 120
INDEX
Sicherungen, wechseln ........................ 6-32
Sitzbank ................................................ 3-33
Spiel des Gasdrehgriffs, prüfen ............ 6-20
Spiel des Handbremshebels, prüfen .... 6-24
Standlicht .............................................. 6-36
System der Wegfahrsperre..................... 3-1TTankverschluss..................................... 3-29
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-40
Teleskopgabel, prüfen .......................... 6-29
Tempomat .............................................. 3-6
Tempomat-Bedienelemente ................. 3-24
Tempomat-Kontrollleuchten ................... 3-4
Traktionskontrollsystem ........................ 3-28VVentilspiel ............................................. 6-20
Verkleidungs-Ventilationsöffnungen, öffnen und schließen .......................... 3-38
Vorderer Blinker.................................... 6-34
Vorsicht bei Mattfarben........................... 7-1WWahlknopf............................................. 3-24
Warnblinkschalter ................................. 3-24
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung,
regelmäßig ........................................... 6-5ZZubehörkasten...................................... 3-37
Zündkerzen, prüfen .............................. 6-12
Zünd-/Lenkschloss ................................ 3-2
Zündunterbrechungs- u. Anlasssperrschalter-System.............. 3-44
U1MCG0G0.book Page 2 Tuesday, July 17, 2012 8:42 AM
Page 118 of 120
A5-yoko_Blank.fm Page 1 Monday, July 11, 2011 4:13 PM
Page 119 of 120
A5-yoko_Blank.fm Page 1 Monday, July 11, 2011 4:13 PM
Page 120 of 120
PRINTED IN JAPAN2012.07-0.5×1 CR (G)
DIC183
AUF RECYCLINGPAPIER GEDRUCKT
