YAMAHA FJR1300A 2013 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU46861
HINWEIS●
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.
●
Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.
●
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46910
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems NR. PRÜFPUNKT KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Kraftstoffleitung Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren. √√√√√
2 *Zündkerzen Zustand kontrollieren.
Reinigen und Abstand neu ein-
stellen. √√
Ersetzen. √√
3 *Ven ti le Ventilspiel kontrollieren.
Einstellen.
Alle 40000 km (24000 mi)
4 *Kraftstoff-Einspritz-
system Synchronisierung einstellen.
√√√√√√
5 *Schalldämpfer und
Auspuffrohre Die Schraubenklemmen auf guten
Sitz überprüfen. √√√√√
U1MCG0G0.book Page 3 Tuesday, July 17, 2012 8:42 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
6*Luftansaugsystem Das Luftunterbrechungsventil,
das Zungenventil und den
Schlauch auf Beschädigung kon-
trollieren.
Ggf. beschädigte Teile ersetzen. √√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1MCG0G0.book Page 4 Tuesday, July 17, 2012 8:42 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
GAU1770F
Allgemeine Wartungs- und Schmiertabelle NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Luftfiltereinsatz Reinigen.
√√
Ersetzen. √√
2 *Kupplung Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen. √√√√√
3 *Vorderradbremse Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen. √√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
4 *Hinterradbremse Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen. √√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5 *Bremsschläuche Auf Risse oder Beschädigung
kontrollieren.
Klemmen und richtigen Verlauf überprüfen. √√√√√
Ersetzen. Alle 4 Jahre
6 *Bremsflüssigkeit Ersetzen. Alle 2 Jahre
7 *Räder Rundlauf prüfen und auf Beschä-
digung kontrollieren. √√√√
U1MCG0G0.book Page 5 Tuesday, July 17, 2012 8:42 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
8*Reifen Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig. √√√√√
9 *Radlager Das Lager auf Lockerung oder
Beschädigung kontrollieren. √√√√
10 *Schwinge Funktion und auf übermäßiges
Spiel kontrollieren. √√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
11 *Lenkungslager Das Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen. √√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
12 *Fahrgestellhalterun-
gen Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind. √√√√√
13 Handbremshebe-
lumlenkwelle
Mit Silikonfett schmieren.
√√√√√
14 Fußbremshebelum-
lenkwelle
Mit Lithiumseifenfett schmieren.
√√√√√
15 Kupplungshebe-
lumlenkwelle Mit Silikonfett schmieren.
√√√√√
16 Fußschalthebelum-
lenkwelle
Mit Lithiumseifenfett schmieren.
√√√√√
17 Seitenständer,
Hauptständer Funktion prüfen.
Mit Lithiumseifenfett schmieren.
√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1MCG0G0.book Page 6 Tuesday, July 17, 2012 8:42 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
18*Seitenständerschal-
ter Funktion prüfen.
√√√√√√
19 *Teleskopgabel Funktion prüfen und auf Öllecks
kontrollieren. √√√√
20 *Federbein Funktion prüfen und Stoßdämp-
fer auf Öllecks kontrollieren. √√√√
21 *Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des Verbin-
dungsschenkels Funktion prüfen.
√√√√
Mit Lithiumseifenfett schmieren. √√
22 Motoröl Wechseln.
Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen. √√√√√√
23 Ölfilterpatrone Ersetzen. √√√
24 *Kühlsystem Den Kühlflüssigkeitsstand kontrol-
lieren und das Fahrzeug auf Kühl-
flüssigkeitslecks prüfen. √√√√√
Kühlflüssigkeit wechseln. Alle 3 Jahre
25 Achsantriebsöl Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.
Wechseln. √√√√√
26 *Vorderrad- und Hin-
terrad-Bremslicht-
schalter Funktion prüfen.
√√√√√√
27 Sich bewegende
Teile und Seilzüge
Schmieren.
√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1MCG0G0.book Page 7 Tuesday, July 17, 2012 8:42 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
GAU17670
HINWEIS●
Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
●
Wartung der hydraulischen Bremse und Kupplung
Regelmäßig den Brems- und Kupplungsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bestandteile des Hauptbrem szylinders und Bremssattels, sowie die Kupplungsgeber- und Kupplungs-
nehmer-Zylinder ersetzen und die Brems- und Kupplungsflüssigkeit wechseln.
Brems- und Kupplungsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
28 *Gasdrehgriff Funktion prüfen.
Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
Seilzug- und Griffgehäuse schmieren. √√√√√
29 *Lichter, Signale und
Schalter Funktion prüfen.
Scheinwerferlichtkegel einstellen.
√√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U1MCG0G0.book Page 8 Tuesday, July 17, 2012 8:42 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6

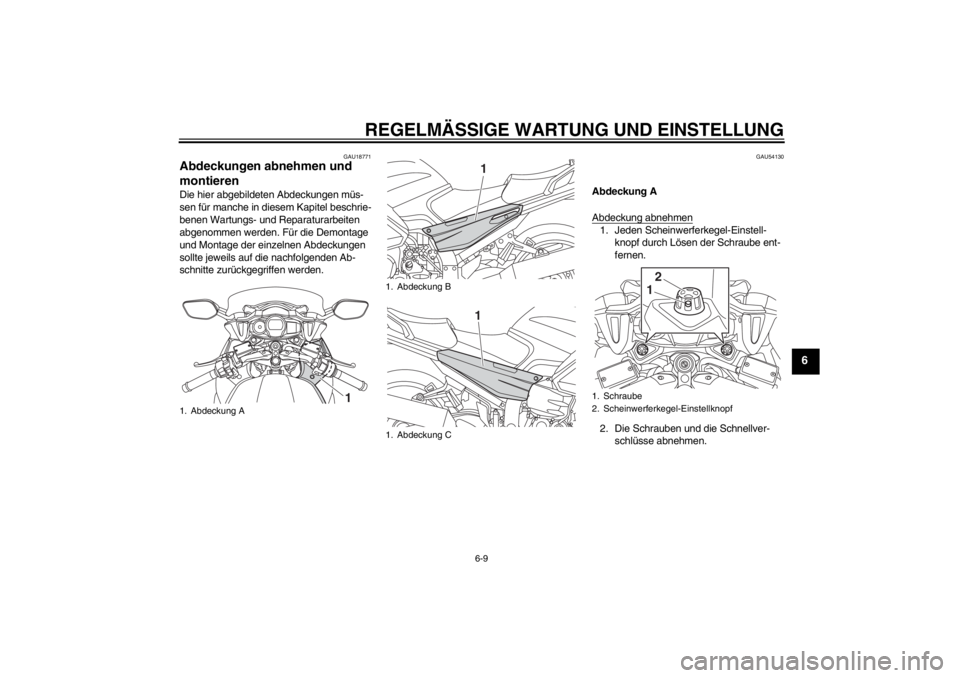

GAU18771
Abdeckungen abnehmen und
montieren Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU54130
Abdeckung A
Abdeckung abnehmen1. Jeden Scheinwerferkegel-Einstell-knopf durch Lösen der Schraube ent-
fernen.
2. Die Schrauben und die Schnellver- schlüsse abnehmen.
1. Abdeckung A
1
1. Abdeckung B
1. Abdeckung C
11
1. Schraube
2. Scheinwerferkegel-Einstellknopf
12
U1MCG0G0.book Page 9 Tuesday, July 17, 2012 8:42 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6

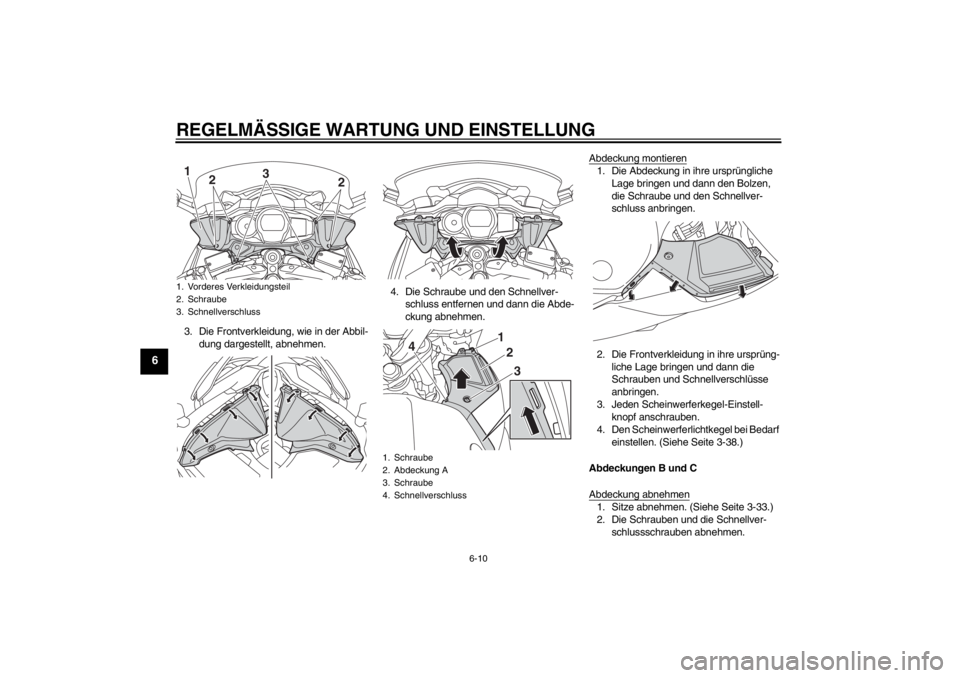

3. Die Frontverkleidung, wie in der Abbil-dung dargestellt, abnehmen. 4. Die Schraube und den Schnellver-
schluss entfernen und dann die Abde-
ckung abnehmen. Abdeckung montieren
1. Die Abdeckung in ihre ursprüngliche
Lage bringen und dann den Bolzen,
die Schraube und den Schnellver-
schluss anbringen.
2. Die Frontverkleidung in ihre ursprüng- liche Lage bringen und dann die
Schrauben und Schnellverschlüsse
anbringen.
3. Jeden Scheinwerferkegel-Einstell- knopf anschrauben.
4. Den Scheinwerferlichtkegel bei Bedarf einstellen. (Siehe Seite 3-38.)
Abdeckungen B und C
Abdeckung abnehmen1. Sitze abnehmen. (Siehe Seite 3-33.)
2. Die Schrauben und die Schnellver- schlussschrauben abnehmen.
1. Vorderes Verkleidungsteil
2. Schraube
3. Schnellverschluss
2
2
1
3
1. Schraube
2. Abdeckung A
3. Schraube
4. Schnellverschluss
1
32
4
U1MCG0G0.book Page 10 Tuesday, July 17, 2012 8:42 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6
3. Die Unterkante der Abdeckung nach außen ziehen, die Vorderseite der Ab-
deckung nach unten ziehen und dann die Abdeckung nach vorne schieben,
um sie, wie gezeigt, hinten auszuhän-
gen.
Abdeckung montieren
1. Die Abdeckung in die ursprüngliche Lage bringen und dann die Schnellver-
schlüsse und die Schrauben anbrin-
gen. 2. Die Sitze montieren.

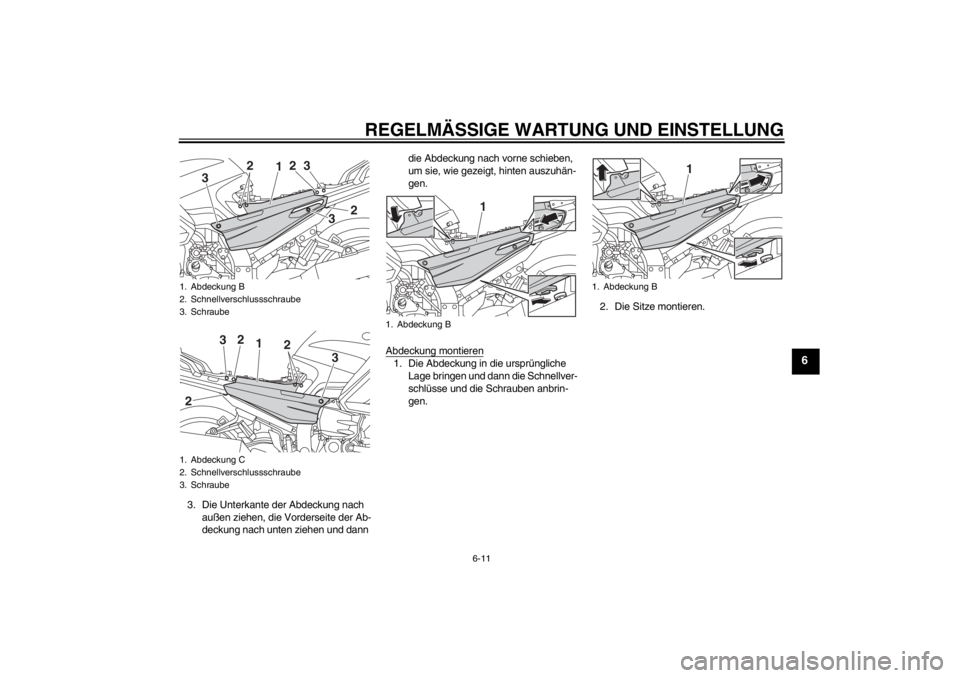

1. Abdeckung B
2. Schnellverschlussschraube
3. Schraube
1. Abdeckung C
2. Schnellverschlussschraube
3. Schraube
1
2
2
3
3
2
3
1
2 2
2 3
3
1. Abdeckung B
1
1. Abdeckung B
1
U1MCG0G0.book Page 11 Tuesday, July 17, 2012 8:42 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6
GAU19652

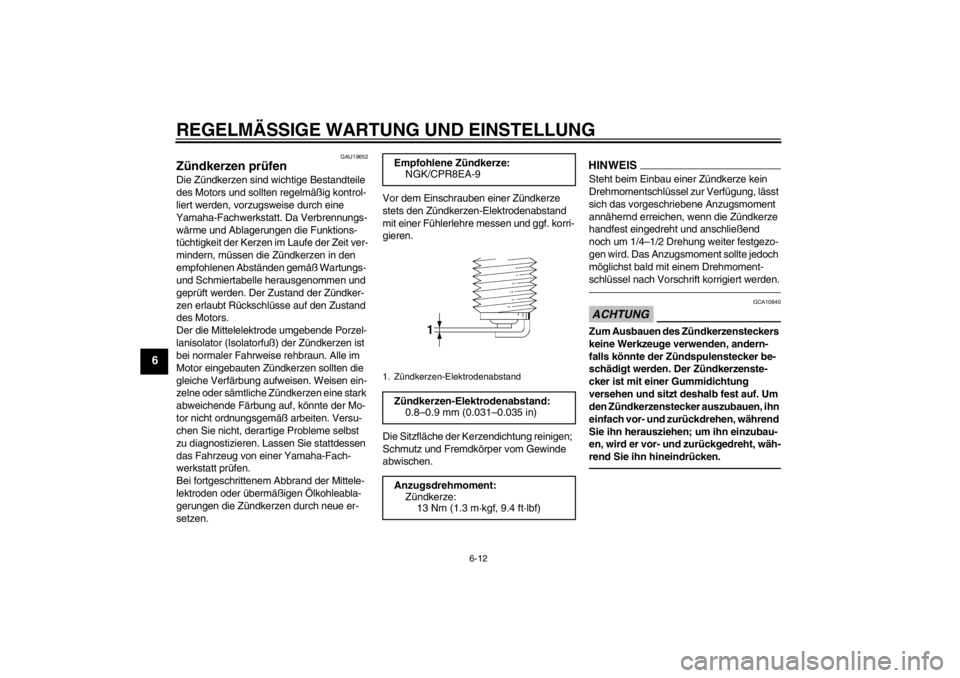

Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs- wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit ver-
mindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittele-
lektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen. Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10840
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der Zündkerzenste-
cker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zündkerzenstecker auszubauen, ihn
einfach vor- und zurückdrehen, während
Sie ihn herausziehen; um ihn einzubau-
en, wird er vor- und zurückgedreht, wäh-
rend Sie ihn hineindrücken.
Empfohlene Zündkerze:
NGK/CPR8EA-91. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:0.8–0.9 mm (0.031–0.035 in)
Anzugsdrehmoment: Zündkerze:13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1MCG0G0.book Page 12 Tuesday, July 17, 2012 8:42 AM
