YAMAHA FJR1300A 2013 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2013, Model line: FJR1300A, Model: YAMAHA FJR1300A 2013Pages: 116, PDF Size: 3.27 MB
Page 111 of 116
SPECIFICATIES
8-3
8
Achterwielophanging:Type:Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg: 125.0 mm (4.92 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking
Laadsysteem: Wisselstroomdynamo met permanente
magnetenAccu:Model:GT14B-4
Voltage, capaciteit:
12 V, 12.0 AhKoplamp:Type gloeilamp:HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60.0 W/55.0 W × 2
Achterlicht/remlicht unit: 12 V, 5.0 W/21.0 W × 2
Voorste richtingaanwijzer:
LED
Achterste richtingaanwijzer: 12 V, 21.0 W × 2
Parkeerlicht: LED
Kentekenverlichting:
12 V, 5.0 W × 1 Instrumentenverlichting:
LED
Controlelampje vrijstand: LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau: LED
Controlelampje richtingaanwijzers: LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje: LED
Cruise control “SET” controlelampje: LED
Cruise control “ON” controlelampje:
LED
Controlelampje startblokkering: LED
Controlelampje tractieregeling: LED
Zekeringen:Hoofdzekering 1:50.0 A
Hoofdzekering 2: 30.0 A
Koplampzekering:
25.0 A
Remlicht zekering: 1.0 A
Zekering signaleringssysteem: 10.0 A Zekering ontstekingssysteem:
20.0 A
Zekering radiatorkoelvin: 10.0 A × 2
Circuitzekering alarmverlichtingssysteem:
7.5 A
Zekering brandstofinjectiesysteem: 15.0 A
Zekering ABS-regeleenheid: 7.5 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïdeklep: 20.0 A
Zekering cruise control: 1.0 A
Circuitzekering aansluitcontact voor
accessoires: 3.0 A
Backup-zekering:
7.5 A
Zekering kuipruitmotor: 20.0 A
Zekering elektronische smoorklep: 7.5 A
U1MCD0D0.book Page 3 Tuesday, July 17, 2012 3:37 PM
Page 112 of 116

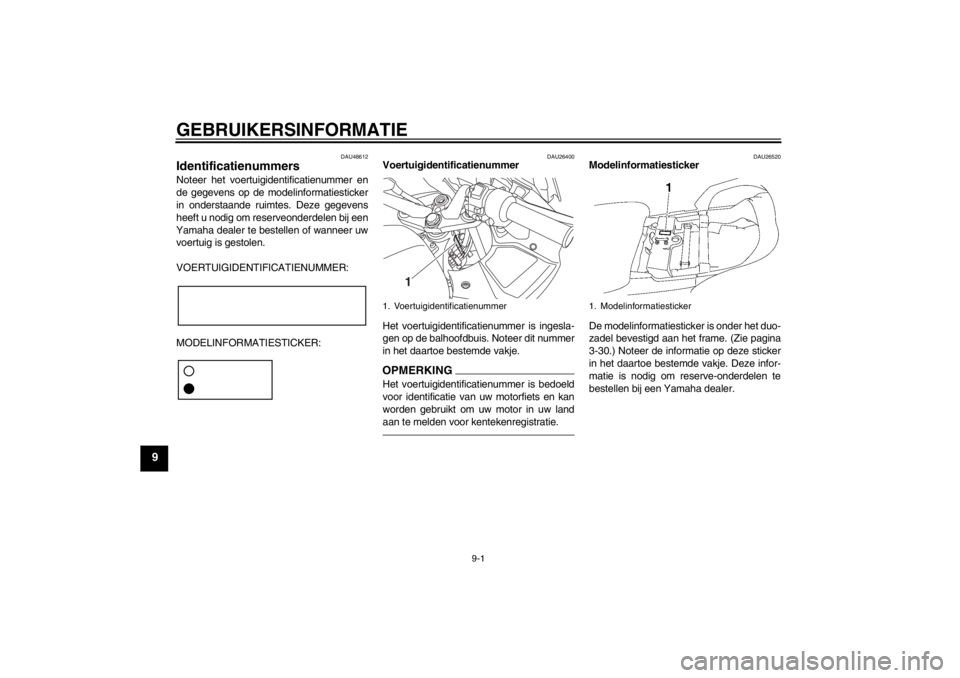

GEBRUIKERSINFORMATIE
9-1
9
DAU48612
Identificatienummers Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26520
Modelinformatiesticker
De modelinformatiesticker is onder het duo-
zadel bevestigd aan het frame. (Zie pagina
3-30.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1
1. Modelinformatiesticker
U1MCD0D0.book Page 1 Tuesday, July 17, 2012 3:37 PM
Page 113 of 116
INDEX
AABS ...................................................... 3-25
ABS-waarschuwingslampje .................... 3-4
Accessoirebox ...................................... 3-35
Accu...................................................... 6-31
Achterbrugscharnierpunten, smeren .... 6-30
Achteruitkijkspiegels ............................. 3-37
Achterwielophanging, smeren .............. 6-29BBanden ................................................. 6-20
Bougies, controleren............................. 6-12
Brandstof .............................................. 3-28
Brandstofverbruik, tips voor een zuinig .................................................... 5-3CCardanolie ............................................ 6-15
Claxonschakelaar ................................. 3-23
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes cruise control ............... 3-4
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkering ............... 3-5
Controlelampje tractieregeling ................ 3-5
Cruise control ......................................... 3-6
Cruise control-schakelaars ................... 3-23DDimlichtschakelaar/
lichtsignaalschakelaar ........................ 3-22
D-mode (rijmodus) ................................ 3-21GGasgreep en gaskabel, controleren en smeren .......................................... 6-27 Gelijkstroom aansluitcontact voor
accessoires ......................................... 3-43
Gereedschapsset .................................... 6-2
Gloeilamp kentekenverlichting, vervangen ........................................... 6-36
HHoogte bestuurderszadel, verstellen..... 3-32IIdentificatienummers ............................... 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren ............. 6-27
Klepspeling............................................ 6-20
Koelvloeistof .......................................... 6-16
Koplampgloeilamp.................................6-34
Koplamphoogte, aanpassen ................. 3-35
Koppelingshendel.........................3-24, 6-23LLuchtfilterelement, reinigen ................... 6-18MMatkleur, let op........................................ 7-1
Menuschakelaar .................................... 3-23
Middenbok en zijstandaard, controleren en smeren ........................ 6-29
Modelinformatiesticker ............................ 9-1
Motorolie en oliefilterpatroon ................. 6-13
Multifunctionele meter ............................. 3-9NNiveaus rem- en koppelingsvloeistof, controleren .......................................... 6-25OOnderhoud, uitstootcontrolesysteem ...... 6-3
Opbergcompartimenten ........................ 3-34
PPanelen, verwijderen en aanbrengen ..... 6-9
Parkeerlicht ........................................... 6-36
Parkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 6-37RRem- en koppelingshendels, controleren en smeren........................ 6-28
Rem- en koppelingsvloeistof, verversen ............................................ 6-26
Rem- en schakelpedalen, controleren
en smeren........................................... 6-27
Remhendel ........................................... 3-25
Remlichtschakelaars............................. 6-24
Rempedaal ........................................... 3-25
Richtingaanwijzergloeilamp of gloeilamp in remlicht/achterlicht,
vervangen ........................................... 6-35
Richtingaanwijzerschakelaar ................ 3-22SSchakelaar alarmverlichting.................. 3-23
Schakelen ............................................... 5-2
Schakelpedaal ...................................... 3-24
Schokdemperunit, afstellen .................. 3-39
Selectieschakelaar................................ 3-23
Smering en onderhoud, periodiek........... 6-5
Specificaties............................................ 8-1
Stalling .................................................... 7-4
Stand van het stuur, verstellen ............. 3-36
Startblokkeersysteem ............................. 3-1
Starten van de motor .............................. 5-1
Startschakelaar/noodstopschakelaar.... 3-23
Startspersysteem .................................. 3-41
U1MCD0D0.book Page 1 Tuesday, July 17, 2012 3:37 PM
Page 114 of 116
INDEXStationair toerental, controleren ............ 6-19
Storingzoekschema’s ............................ 6-38
Stuurschakelaars .................................. 3-22
Stuursysteem, controleren .................... 6-31TTankbeluchtingsslang/overloopslang .... 3-29
Tankdop ................................................ 3-28
Tractieregeling ...................................... 3-26UUitlaatkatalysatoren .............................. 3-30VVeiligheidsinformatie ............................... 1-1
Ventilatieopeningen van stroomlijnpanelen, openen en
sluiten ................................................. 3-36
Verzorging............................................... 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken controleren.......................................... 6-24
Voorste richtingaanwijzer ...................... 6-35
Voorvork, afstellen ................................ 3-38
Voorvork, controleren............................ 6-30
Vrije slag van gasgreep, controleren .... 6-19
Vrije slag van remhendel, controleren.......................................... 6-23
Vrijstandcontrolelampje........................... 3-4WWaarschuwingslampje motorstoring ....... 3-4
Waarschuwingslampje olieniveau ........... 3-4
Wielen ................................................... 6-22
Wiellagers controleren .......................... 6-31ZZadels ................................................... 3-30
Zekeringen, vervangen ......................... 6-33 Zijstandaard .......................................... 3-41
U1MCD0D0.book Page 2 Tuesday, July 17, 2012 3:37 PM
Page 115 of 116
U1MCD0D0.book Page 3 Tuesday, July 17, 2012 3:37 PM
Page 116 of 116
PRINTED IN THE NETHERLANDS2012.07
DIC183
