INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qualidade, deve reconhecer que alguns
acessórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos relaci-
onados com alterações do mesmo.
Quando montar acessórios, tenha em men-
te as seguintes linhas de orientação, bem
como as apresentadas na secção “Carga”.
●
Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
peccione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
Os acessórios instalados na área do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.
Os acessórios volumosos ou gran-
des podem afectar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
Alguns acessórios podem deslocar o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
●
Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade do
sistema eléctrico do motociclo pode
ocorrer uma falha eléctrica, a qual
pode causar uma perda perigosa de
potência das luzes ou do motor.
Pneus e jantes do mercado de reposição
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possível
de condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a pá-
gina 6-20 para obter mais informações so-
bre as especificações dos pneus e a
substituição dos mesmos.
U1MCP0P0.book Page 4 Tuesday, July 17, 2012 4:16 PM
Page 12 of 122
INFORMAÇÕES RELATIVAS À SEGURANÇA
1-5
1
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo.●
Retire todos os itens soltos do motoci-
clo.
●
Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição “OFF” e de
que não existem fugas de combustí-
vel.
●
Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
●
Engrene a transmissão (para os mo-
delos equipados com transmissão ma-
nual).
●
Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira su-
perior (e não, por exemplo, a guiado-
res montados em borracha ou sinais
de mudança de direcção, ou peças
que possam partir). Escolha cuidado-
samente o local para os prendedores,
de modo que estes não friccionem
contra superfícies pintadas durante o
transporte.
●
A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
U1MCP0P0.book Page 5 Tuesday, July 17, 2012 4:16 PM
Page 13 of 122
DESCRIÇÃO
2-1
2
PAU10410
Vista esquerda
12
34
5
76
8910111213
1. Reservatório de refrigerante (página 6-17)
2. Caixa acessória (página 3-38)
3. Cavilha ajustadora da pré-carga da
mola da forquilha dianteira (página
3-41)
4. Jogo de ferramentas do proprietário (página 6-2)
5. Cavilha de enchimento do óleo da engrenagem final (página 6-15)
6. Cavilha de drenagem do óleo da engrenagem final (página 6-15)
7. Alavanca ajustadora de pré-car ga da mola do amortecedor (página
3-43) 8. Elemento do filtro de ar (página 6-18)
9. Pedal de mudança de velocidades (página 3-26)
10.Tampa de enchimento de óleo do motor (página 6-12)
11.Cartucho do filtro de óleo do motor (página 6-12)
12.Janela de verificação do nível de óleo do motor (página 6-12)
13.Cavilha de drenagem do óleo do motor (página 6-12)
U1MCP0P0.book Page 1 Tuesday, July 17, 2012 4:16 PM
Page 14 of 122
DESCRIÇÃO
2-2
2
PAU10420
Vista direita
8
910116,7
5
3,42
1
1. Compartimento de armazenagem (página 3-37)
2. Tampa do depósito de combustível (página 3-30)
3. Cavilha ajustadora da pré-carga da mola da forquilha dianteira (página
3-41)
4. Botão ajustador da força amortec edora de recuo da forquilha dianteira
(página 3-41)
5. Pára-vento (página 3-12)
6. Fusíveis (página 6-33)
7. Bateria (página 6-32) 8. Parafuso ajustador da força amor
tecedora de compressão da forquilha
dianteira (página 3-41)
9. Pedal do travão (página 3-27)
10.Botão ajustador da força amortecedora de recuo do amortecedor (pá-
gina 3-43)
11.Reservatório de líquido do travão traseiro (página 6-25)U1MCP0P0.book Page 2 Tuesday, July 17, 2012 4:16 PM
Page 15 of 122
DESCRIÇÃO
2-3
2
PAU10430

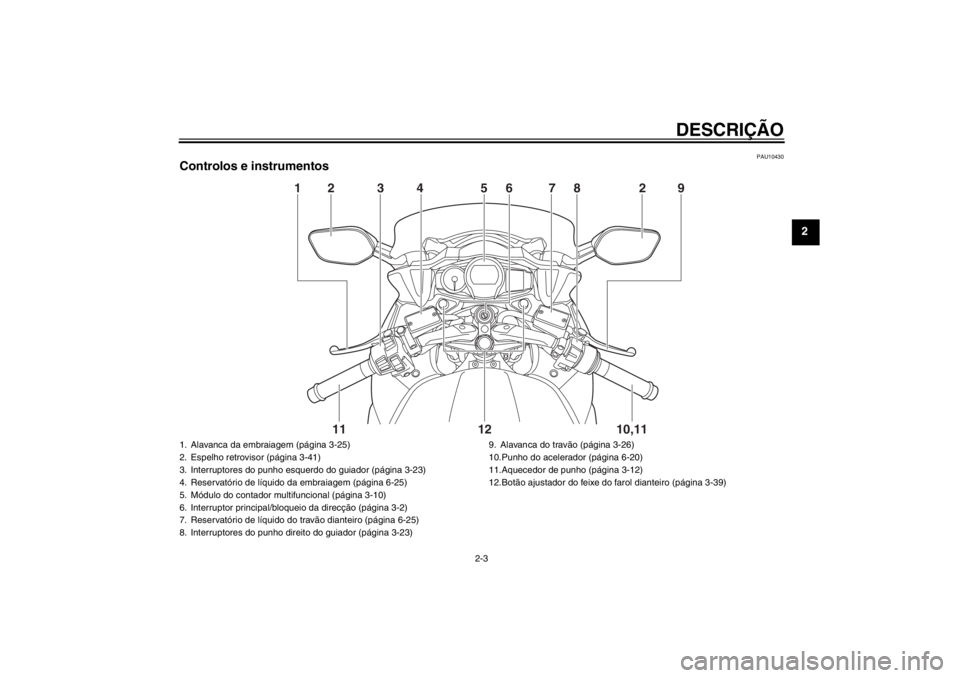

Controlos e instrumentos
12 3 4 56
78 2 910,11
12
11
1. Alavanca da embraiagem (página 3-25)
2. Espelho retrovisor (página 3-41)
3. Interruptores do punho esquerdo do guiador (página 3-23)
4. Reservatório de líquido da embraiagem (página 6-25)
5. Módulo do contador multifuncional (página 3-10)
6. Interruptor principal/bloqueio da direcção (página 3-2)
7. Reservatório de líquido do travão dianteiro (página 6-25)
8. Interruptores do punho direito do guiador (página 3-23) 9. Alavanca do travão (página 3-26)
10.Punho do acelerador (página 6-20)
11.Aquecedor de punho (página 3-12)
12.Botão ajustador do feixe do farol dianteiro (página 3-39)
U1MCP0P0.book Page 3 Tuesday, July 17, 2012 4:16 PM
Page 16 of 122
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10977
Sistema imobilizador Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:●
uma chave de reconfiguração do códi-
go (com um arco vermelho)
●
duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos
●
um transmissor-receptor (instalado na
chave de reconfiguração do código)
●
uma unidade imobilizadora
●
uma ECU (Unidade de Controlo Elec-
trónico)
●
um indicador luminoso do sistema
imobilizador (Consulte a página 3-5.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta cha-
ve destina-se apenas a ser utilizada para a
reconfiguração das chaves de série. Use
sempre uma chave de série para a condu-
ção do veículo.
PRECAUÇÃO
PCA11821
●
NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCESSI-
ONÁRIO IMEDIATAMENTE! Se per-
der a chave de reconfiguração do
código, é impossível registar novos
códigos nas chaves normais. As
chaves normais podem continuar a
ser utilizadas para ligar o veículo,
no entanto, se a reconfiguração do
código for necessária (isto é, se for
feita uma nova chave normal ou se
se perderem todas as chaves) deve
substituir-se a totalidade do siste-
ma imobilizador. Assim, é altamen- te recomendável utilizar a chave
normal e manter a chave de reconfi-
guração do código num lugar segu-
ro.
●
Não mergulhe as chaves na água.
●
Não exponha as chaves a tempera-
turas excessivamente altas.
●
Não coloque as chaves junto a
ímans (incluindo, entre outros, pro-
dutos tais como altifalantes, etc.).
●
Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.
●
Não coloque objectos pesados so-
bre as chaves.
●
Não rectifique nem altere o formato
das chaves.
●
Não desmonte a peça plástica das
chaves.
●
Não coloque duas chaves de um
sistema imobilizador no mesmo
porta-chaves.
●
Mantenha as chaves normais e as
chaves do sistema imobilizador
afastadas da chave de reconfigura-
ção do código do veículo.
●
Mantenha as chaves de outro siste-
ma imobilizador afastadas do inter-
ruptor principal, uma vez que
podem causar interferência no si-
nal.
1. Chave de reconfiguração do código (verme-
lha)
2. Chaves standard (pretas)U1MCP0P0.book Page 1 Tuesday, July 17, 2012 4:16 PM
Page 17 of 122
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU10472
Interruptor principal/bloqueio da
direcção O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
As várias posições são descritas a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU26811
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos; as luzes dos contadores, os farolins
traseiros, a luz da chapa de matrícula e os mínimos acendem-se, e o motor pode ser
colocado em funcionamento. A chave não
pode ser retirada.
NOTAOs faróis dianteiros acendem-se automati-
camente quando o motor é colocado em
funcionamento e permanecem acesos até
a chave ser rodada para “OFF”.
PAU10661
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
AV I S O
PWA10061
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desligados, o que pode
resultar na perda de controlo ou num
acidente.
PAU10692
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.
Para bloquear a direcção
1. Vire o guiador completamente para a
esquerda ou para a direita.
2. Com a chave na posição “OFF”, em- purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.1. Premir.
2. Mudança de direcção.12
U1MCP0P0.book Page 2 Tuesday, July 17, 2012 4:16 PM
Page 18 of 122
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
Para desbloquear a direcçãoEmpurre a chave para dentro do interruptor
principal e, em simultâneo, rode-a para
“OFF”.
PAU39460
(Estacionamento)
A direcção está bloqueada e as luzes dos
farolins traseiros, da chapa de matrícula e
dos mínimos estão acesas. As luzes de pe-
rigo e os sinais de mudança de direcção po-
dem ser ligadas, mas todos os outros
sistemas eléctricos estão desligados. A
chave pode ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO
PCA11020
Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-
gar.
PAU49392
Indicadores luminosos e luzes
de advertência
1. Premir.
2. Mudança de direcção.12
1. Indicador luminoso do sistema imobilizador “ ”
2. Indicador luminoso de mudança de direcção esquerda “ ”
3. Luz de advertência de problema no motor “ ”
4. Luz de advertência do nível de óleo “ ”
5. Indicador luminoso de ponto morto “ ”
6. Indicador luminoso de máximos “ ”
7. Luz de advertência do sistema de travão an- tibloqueio (ABS) “ ”
8. Indicador luminoso de mudança de direcção direita “ ”
9. Indicador/luz de advertência do sistema de controlo de tracção “TCS”
10.Indicadores luminosos do controlo de cru- zeiro
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
8
3
7
4
9
10
6
5ABS
U1MCP0P0.book Page 3 Tuesday, July 17, 2012 4:16 PM
Page 19 of 122
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PAU11030
Indicadores luminosos de mudança de
direcção “ ” e “ ”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado para
a esquerda ou para a direita.
PAU11060
Indicador luminoso de ponto
morto “ ”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11080
Indicador luminoso de máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11123
Luz de advertência do nível de
óleo “ ”
Esta luz de advertência acende-se se o ní-
vel do óleo do motor estiver baixo.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se. Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
NOTAMesmo que o nível do óleo seja suficiente,
a luz de advertência pode tremeluzir quan-
do conduzir num declive ou durante uma
aceleração ou desaceleração súbita, o que
não significa uma avaria.
PAU11380
Indicadores luminosos do controlo de
cruzeiro
Consulte a página 3-6 para obter uma expli-
cação relativa a estes indicadores lumino-
sos.
PAU11534
Luz de advertência de problema no
motor “ ”
Esta luz de advertência acende-se ou fica
intermitente se um problema for detectado
no circuito eléctrico de supervisão do motor.
Se isto acontecer, solicite a um concessio-
nário Yamaha que verifique o sistema de
auto-diagnóstico. (Consulte a página 3-22
para obter explicações sobre o dispositivo
de auto-diagnóstico.) O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
PAU51661
Luz de advertência do ABS “ ”
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando a chave é
rodada para “ON” e desliga-se após ser
atingida uma velocidade de 10 km/h (6
mi/h) ou superior.
Se a luz de advertência do ABS:●
não se acender quando a chave é ro-
dada para “ON”
●
se acender ou ficar intermitente duran-
te a condução
●
não se apagar após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou su-
perior
O sistema ABS pode não funcionar correc-
tamente. Se acontecer alguma das situa-
ções acima, solicite a um concessionário
Yamaha que verifique o sistema logo que
possível. (Consulte uma explicação do sis-
tema ABS na página 3-27.)
ABS
U1MCP0P0.book Page 4 Tuesday, July 17, 2012 4:16 PM
Page 20 of 122
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
AV I S O
PWA16040
Se a luz de advertência do ABS não se
desligar depois de ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou superior,
ou se a luz de advertência se acender ou
ficar intermitente durante a condução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
das situações acima, ou se a luz de ad-
vertência nem sequer se acender, seja
extremamente cuidadoso para evitar a
possibilidade de bloqueio das rodas du-
rante uma travagem de emergência. So-
licite a um concessionário Yamaha que
verifique o sistema de travagem e os cir-
cuitos eléctricos logo que possível.NOTASe o interruptor de arranque for premido
com o motor em funcionamento, a luz de
advertência do ABS acende-se, mas isto
não é uma avaria.
PAU54260
Indicador/luz de advertência do sistema
de controlo de tracção “TCS”
Este indicador/luz de advertência fica inter-
mitente quando o sistema de controlo de
tracção é accionado e fica ligado quando o
sistema é desligado.
O circuito eléctrico da luz pode ser verifica-
do rodando a chave para “ON”. A luz deve-
rá acender-se durante alguns segundos e
depois apagar-se.
Se a luz não se acender logo quando a cha-
ve é rodada para “ON” ou se permanecer
acesa, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
Se o sistema de controlo de tracção for de-
sactivado durante a condução, o indica-
dor/luz de advertência e a luz de
advertência de problema no motor acen-
dem-se. (Consulte uma explicação do siste-
ma de controlo de tracção na página 3-28.) Tente repor o sistema de controlo de trac-
ção e as luzes seguindo os procedimentos
de “Reposição” da página 3-29.
PAU54680
Indicador luminoso do sistema
imobilizador “ ”
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON” ou
se permanecer aceso, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.1. Luz de advertência de problema no
motor “ ”
2. Indicador/luz de advertência do sistema de controlo de tracção “TCS”
NA.TEM
P
C.TEM
P
TIME T
R
2
1
U1MCP0P0.book Page 5 Tuesday, July 17, 2012 4:16 PM
