ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6
6*Système d’admis-
sion d’air S’assurer du bon état du clapet
de coupure d’air, du clapet flexible
et de la durite.
Remplacer toute pièce endomma- gée. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1MCF0F0.book Page 4 Tuesday, July 17, 2012 8:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6
FAU1770F
Entretiens périodiques et fréquences de graissage N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Élément du filtre à
air
√√
Remplacer. √√
2 *Embrayage Contrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite. √√√√√
3 *Frein avant Contrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite. √√√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
4 *Frein arrière Contrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite. √√√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
5 *Durites de frein S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.
Contrôler le cheminement et les colliers. √√√√√
Remplacer. Tous les 4 ans
6 *Liquide de frein Remplacer. Tous les 2 ans
7 *Roues Contrôler le voile et l’état. √√√√
U1MCF0F0.book Page 5 Tuesday, July 17, 2012 8:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
8*Pneus Contrôler la profondeur de sculp-
ture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire. √√√√√
9 *Roulements de roue S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés. √√√√
10 *Bras oscillant S’assurer du bon fonctionnement
et de l’absence de jeu excessif. √√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km (30000 mi)
11 *Roulements de di-
rection S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure. √√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km (12000 mi)
12 *Attaches du cadre S’assurer que tous les écrous et
vis sont correctement serrés. √√√√√
13 Axe de pivot de le-
vier de frein
Lubrifier à la graisse silicone.
√√√√√
14 Axe de pivot de pé-
dale de frein Lubrifier à la graisse à base de
savon au lithium. √√√√√
15 Axe de pivot de le-
vier d’embrayage Lubrifier à la graisse silicone.
√√√√√
16 Axe de pivot de sé-
lecteur au pied Lubrifier à la graisse à base de
savon au lithium. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1MCF0F0.book Page 6 Tuesday, July 17, 2012 8:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
17Béquille latérale,
béquille centrale Contrôler le fonctionnement.
Lubrifier à la graisse à base de
savon au lithium. √√√√√
18 *Contacteur de
béquille latérale
Contrôler le fonctionnement.
√√√√√√
19 *Fourche avant Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile. √√√√
20 *Combiné ressort-
amortisseur Contrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas. √√√√
21 *Points pivots de
bras relais et bras
de raccordement de
suspension arrière Contrôler le fonctionnement.
√√√√
Lubrifier à la graisse à base de savon au lithium. √√
22 Huile moteur Changer.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile. √√√√√√
23 Cartouche du filtre
à huile moteur Remplacer.
√√√
24 *Circuit de refroidis-
sement Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. √√√√√
Remplacer le liquide de refroidis- sement. Tous les 3 ans
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U1MCF0F0.book Page 7 Tuesday, July 17, 2012 8:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
FAU17670
N.B.●
Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou hu-
mides.
●
Entretien des freins hydrauliques et de l’embrayage
Contrôler régulièrement le niveau du liquide de frein et d’embrayage et, si nécessaire, faire l’appoint de liquide.
Remplacer tous les deux ans les composants internes des maîtres -cylindres et des étriers de frein, du maître-cylindre et du ré cep-
teur hydraulique d’embrayage, ainsi que le liquide de frein et d’embrayage.
Remplacer les durites d’embrayage et de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
25Huile de couple co-
nique arrière Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.
Changer. √√√√√
26 *Contacteur de feu
stop sur frein avant
et arrière Contrôler le fonctionnement.
√√√√√√
27 Pièces mobiles et
câbles Lubrifier.
√√√√√
28 *Poignée des gaz Contrôler le fonctionnement.
Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
Lubrifier le câble et le boîtier de la poignée des gaz. √√√√√
29 *Éclairage, signalisa-
tion et contacteurs Contrôler le fonctionnement.
Régler le faisceau de phare.
√√√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1MCF0F0.book Page 8 Tuesday, July 17, 2012 8:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
FAU18771

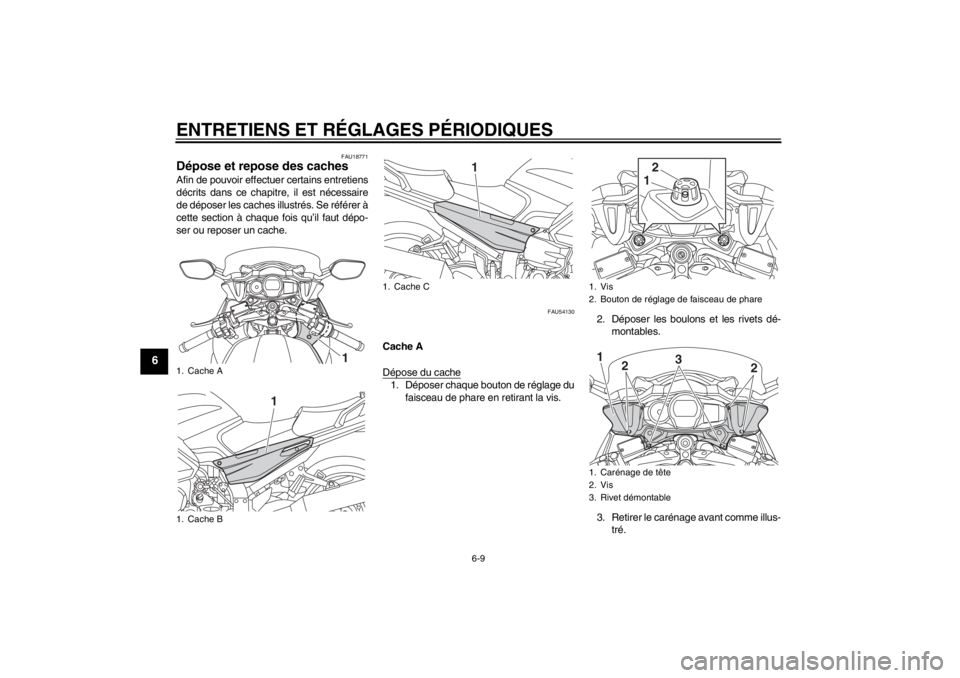

Dépose et repose des caches Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAU54130
Cache A
Dépose du cache1. Déposer chaque bouton de réglage dufaisceau de phare en retirant la vis. 2. Déposer les boulons et les rivets dé-
montables.
3. Retirer le carénage avant comme illus- tré.
1. Cache A
1. Cache B
1
1
1. Cache C
1
1. Vis
2. Bouton de réglage de faisceau de phare
1. Carénage de tête
2. Vis
3. Rivet démontable
12
2
2
1
3
U1MCF0F0.book Page 9 Tuesday, July 17, 2012 8:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6

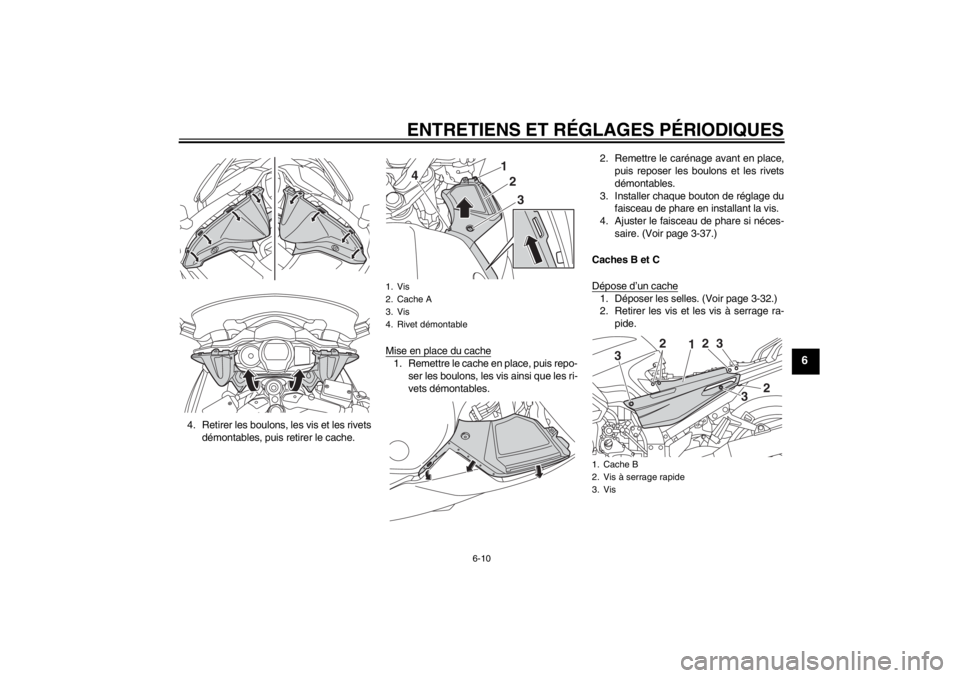

4. Retirer les boulons, les vis et les rivetsdémontables, puis retirer le cache. Mise en place du cache
1. Remettre le cache en place, puis repo-
ser les boulons, les vis ainsi que les ri-
vets démontables. 2. Remettre le carénage avant en place,
puis reposer les boulons et les rivets
démontables.
3. Installer chaque bouton de réglage du faisceau de phare en installant la vis.
4. Ajuster le faisceau de phare si néces- saire. (Voir page 3-37.)
Caches B et C
Dépose d’un cache
1. Déposer les selles. (Voir page 3-32.)
2. Retirer les vis et les vis à serrage ra- pide.
1. Vis
2. Cache A
3. Vis
4. Rivet démontable
1
32
4
1. Cache B
2. Vis à serrage rapide
3. Vis
12
2
3
3
2
3
U1MCF0F0.book Page 10 Tuesday, July 17, 2012 8:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6

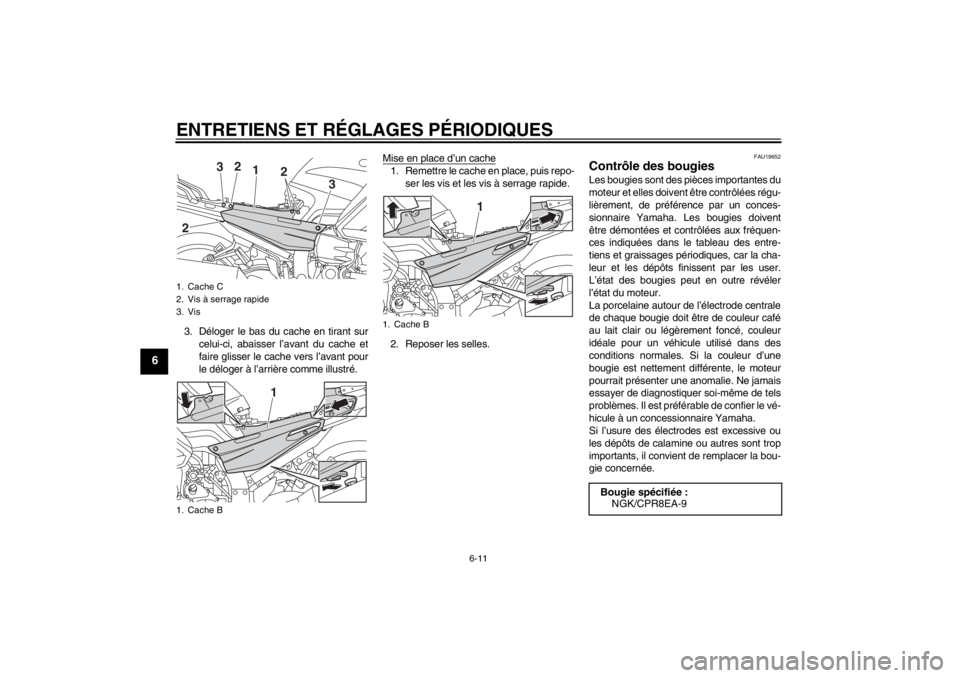

3. Déloger le bas du cache en tirant surcelui-ci, abaisser l’avant du cache et
faire glisser le cache vers l’avant pour
le déloger à l’arrière comme illustré. Mise en place d’un cache
1. Remettre le cache en place, puis repo-
ser les vis et les vis à serrage rapide.
2. Reposer les selles.
FAU19652
Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.
1. Cache C
2. Vis à serrage rapide
3. Vis
1. Cache B
1
2 2
2 3
3
1
1. Cache B
1
Bougie spécifiée :NGK/CPR8EA-9
U1MCF0F0.book Page 11 Tuesday, July 17, 2012 8:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6

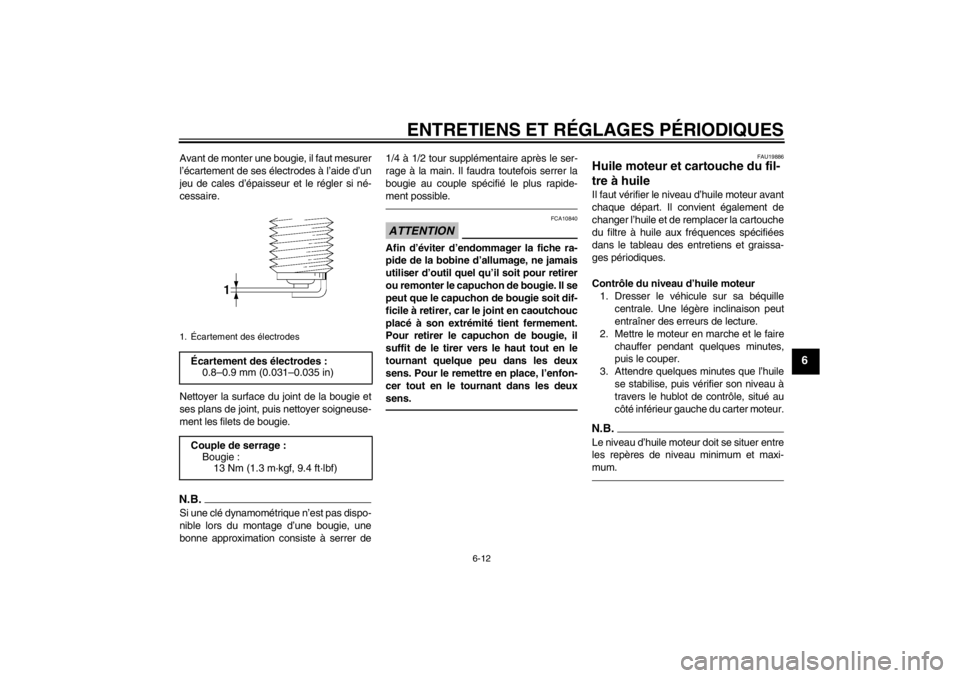

Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.N.B.Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
ATTENTION
FCA10840
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deux
sens.
FAU19886
Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur gauche du carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
1. Écartement des électrodesÉcartement des électrodes :0.8–0.9 mm (0.031–0.035 in)
Couple de serrage : Bougie :13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1MCF0F0.book Page 12 Tuesday, July 17, 2012 8:02 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6
4. Si le niveau d’huile moteur est inférieurau repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.

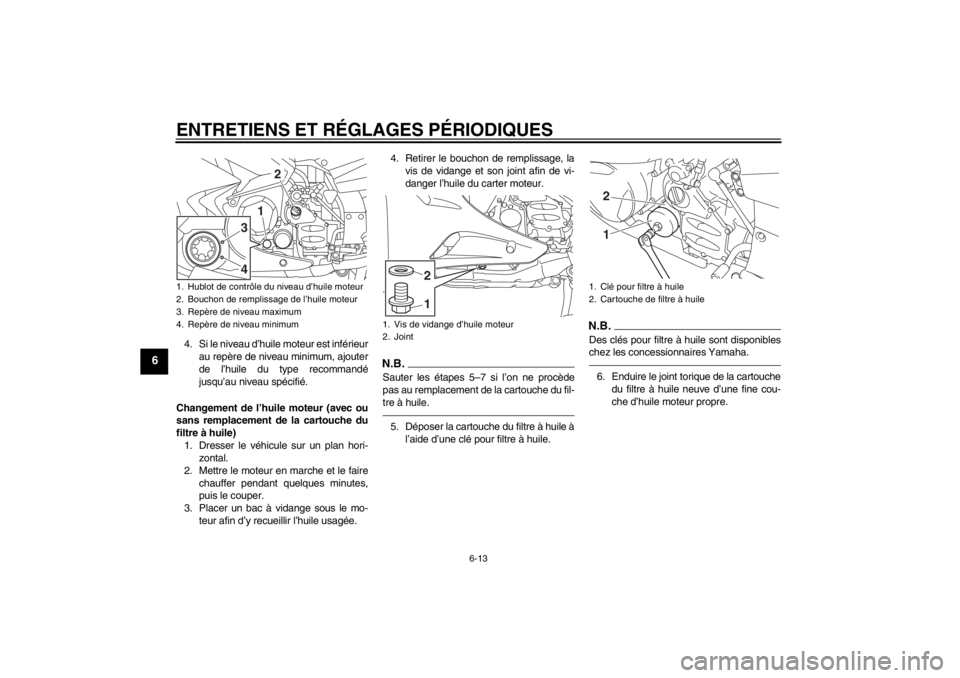

Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile) 1. Dresser le véhicule sur un plan hori- zontal.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée. 4. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.
N.B.Sauter les étapes 5–7 si l’on ne procède
pas au remplacement de la cartouche du fil-
tre à huile.5. Déposer la cartouche du filtre à huile àl’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.6. Enduire le joint torique de la cartouchedu filtre à huile neuve d’une fine cou-
che d’huile moteur propre.
1. Hublot de contrôle du niveau d’huile moteur
2. Bouchon de remplissage de l’huile moteur
3. Repère de niveau maximum
4. Repère de niveau minimum
31
4
2
1. Vis de vidange d’huile moteur
2. Joint
12
1. Clé pour filtre à huile
2. Cartouche de filtre à huile
12
U1MCF0F0.book Page 13 Tuesday, July 17, 2012 8:02 AM
