ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
Versuchen Sie, das Traktionskontrollsys-
tem und die Leuchten zurückzustellen, in-
dem Sie das unter “Zurückstellen” auf Seite
3-29 angegebene Verfahren durchführen.
GAU54681
Anzei geleuchte des We gfahrsperren-
S ystems “ ”
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht wird,
oder wenn sie nicht erlischt, sollten Sie den
Stromkreis von eine r Yamaha-Fachwerk-
statt kontrollieren lassen. Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blin-
ken, um anzuzeigen, dass das Wegfahr-
sperren-System aktiviert ist. Nach 24 Stun-
den hört die Anzeigeleuchte auf zu blinken.
Das Wegfahrsperren-System ist jedoch im-
mer noch aktiviert.
Die Stromkreis-Prüfein
richtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-22.)
GAU54191
TempomatDieses Modell ist mit einem Tempomaten
ausgestattet, um eine eingestellte Ge-
schwindigkeit konstant zu halten.
Der Tempomat funktioniert nur, wenn im 3.
Gang mit einer Geschwindigkeit zwischen
etwa 50 km/h (31 mi/h) und 160 km/h (100
mi/h) oder im 4. oder 5. Gang mit einer Ge-
schwindigkeit zwischen etwa 50 km/h (31
mi/h) und 180 km/h (112 mi/h) gefahren
wird.
WARNUNG
GWA16341
 Unsach gemäße Verwen dun g d es
Tempomaten kann zu einem Kont-
rollverlust un d, d araus fol gen d, zu
einem Unfall führen. Aktivieren Sie
d en Tempomaten nicht bei dichtem
Verkehr, schlechtem Wetter od er
währen d d er Fahrt auf kurvenrei-
chen, rutschi gen, hü geli gen, rauen
S traßen o der auf Schotterpisten.
 Wenn das Fahrzeu g b er gauf o der
b er gab fährt, kann der Tempomat
mö glicherweise die ein gestellte
Geschwin dig keit nicht konstant
halten.
 Um eine un beab sichti gte Aktivie-
run g d es Tempomaten zu verhin-
d ern, schalten S ie ihn aus, wenn er
1. Motorstörungs-Warnleuchte “ ”
2. Kontroll-/Warnleuchte des Traktionskontroll-
systems “TCS”
NA.TEM
P
C.TEM
P
TIME T
R
2
1
U1MCG2G0.book Page 6 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
nicht verwendet wir d. Ver gewissern
S ie sich, d ass die Tempomat-
Kontrollleuchte “ ” aus ist.
Aktivieren un d einstellen des Tempoma-
ten 1. Den auf der linken Seite des Lenkers befindlichen Tempomat-
Hauptschalter “ ” drücken. Die
Tempomat-Kontrollleuchte “ ”
leuchtet auf.
2. Die “SET–”-Seite des Tempomat-Ein-
stellschalters drücken, um den Tem-
pomaten zu aktivieren. Die aktuelle
Geschwindigkeit wird nun zur einge-
stellten Geschwindigkeit. Die Tempo-
mat-Einstellungsleuchte “SET” leuch-
tet.
Anpassun g d er ein gestellten Geschwin-
d ig keit
Drücken Sie, während der Tempomat in
Betrieb ist, die “RES+”-Seite des Tempo-
mat-Einstellschalters, um die eingestellte
Geschwindigkeit zu erhöhen, oder die
“SET–”-Seite, um die eingestellte Ge-
schwindigkeit zu verringern.HINWEISEinmaliges Drücken des Tempomat-Ein-
stellschalters verändert die Geschwindig-
keit stufenweise um jeweils ca. 2.0 km/h
(1.2 mi/h). Konstantes Drücken der
“RES+”- oder “SET–”-Seite des Tempo- mat-Einstellschalters erhöht oder verringert
die Geschwindigkeit fortlaufend, bis der
Schalter losgelassen wird.
Sie können die Geschwindigkeit auch ma-
nuell durch Gasgeben erhöhen. Nachdem
Sie beschleunigt haben, können Sie die
neue Geschwindigkeit durch Drücken der
“SET–”-Seite des Einstellschalters festle-
gen. Wenn Sie keine neue Geschwindigkeit
einstellen und das Gas zurücknehmen,
geht das Fahrzeug auf die vorher einge-
stellte Geschwindigkeit zurück.
Tempomat
deaktivieren
Führen Sie eine der folgenden Aktionen
durch, um die eingestellte Geschwindigkeit
aufzuheben. Die “SET”-Kontrollleuchte er-
lischt.  Den Gasdrehgriff über die geschlos-
sene Position hinaus zurückdrehen.
1. Tempomat-Kontrollleuchte “ ”
2. Tempomat-Einstellungsleuchte “SET”
1. Tempomat-Einstellschalter “RES+/SET–”
2. Tempomat-Hauptschalter “ ”
NA.TEM
P
C.TEM
P
TIME T
R
2
1
RESSET
PA S S
1
2
U1MCG2G0.book Page 7 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
 Die Vorder- und Hinterradbremse be-
tätigen.
 Die Kupplung ausrücken.
Den Hauptschalter drücken, um den Tem-
pomaten auszuschalten. Die
Kontrollleuchten “ ” und “SET” erlö-
schen.HINWEISDie Fahrgeschwindigkeit verringert sich,
sobald der Tempomat deaktiviert ist, außer
es wird Gas gegeben.
Verwen dung d er Reaktivierun gsfunktion
Die “RES+”-Seite des Tempomat-Einstell-
schalters drücken, um den Tempomaten zu
reaktivieren. Die vorher eingestellte Ge-
schwindigkeit wird wieder aufgenommen.
Die “SET”-Kontrollleuchte leuchtet auf.
WARNUNG
GWA16351
Es ist gefährlich, die Reaktivierun gs-
funktion zu verwend en, wenn die vorher
ein gestellte Geschwin dig keit für die mo-
mentanen Be din gun gen zu hoch ist.HINWEIS Die Reaktivierungsfunktion funktio-
niert nur, wenn im 3. Gang mit einer
Geschwindigkeit zwischen etwa 50
km/h (31 mi/h) und 160 km/h (100
mi/h) oder im 4. oder 5. Gang mit einer
Geschwindigkeit zwischen etwa 50
km/h (31 mi/h) und 180 km/h (112
mi/h) gefahren wird.
 Wird, während das System in Betrieb
ist, der Hauptschalter gedrückt, wird
das System komplett ausgeschaltet
und die vorher eingestellte Geschwin-
digkeit wird gelöscht. Die Reaktivie-
rungsfunktion kann erst wieder ver-
wendet werden, nachdem eine neue
Geschwindigkeit eingestellt wurde.
Automatische Deaktivierung des Tempo-matenDer Tempomat dieses Modells wird elekt-
ronisch gesteuert und ist mit anderen Steu-
erungssystemen verknüpft. Der Tempomat
wird unter einer der folgenden Bedingun-
gen automatisch deaktiviert:
 Der Tempomat kann die eingestellte
Geschwindigkeit nicht halten.
 Radrutschen oder Durchdrehen wird
erkannt. (Wenn das Traktionskontroll-
system nicht ausgeschaltet wurde,
funktioniert das Traktionskontrollsys-
tem weiter.)
 Der Motorstart-/stoppschalter wurde
auf “ ” gestellt.
 Der Motor stoppt.
 Der Seitenständer wird herunterge-
klappt.
Wird der Tempomat während der Fahrt mit
eingestellter Geschwindigkeit wegen einer
der oben genannten Bedingungen deakti-
viert, erlischt die “ ”-Kontrollleuchte und
die “SET”-Kontrollleuchte blinkt 4 Sekun-
den lang und erlischt anschließend.
Wenn nicht mit eingestellter Geschwindig-
keit gefahren wird und der Motorstart-
/stoppschalter wird auf “ ” gestellt, der
Motor stoppt oder der Seitenständer wird
1. Geschlossene Position
2. Tempomat-Aufhebungsrichtung
2
1
U1MCG2G0.book Page 8 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
heruntergeklappt, erlischt die “ ”-Kont-
rollleuchte (die “SET”-Kontrollleuchte blinkt
nicht).
Wenn der Tempomat automatisch deakti-
viert wurde, halten Sie an und vergewissern
Sie sich, dass Ihr Fahrzeug sich in einem
guten Betriebszustand befindet.
Bevor Sie den Tempomaten wieder ver-
wenden, aktivieren Sie ihn mit dem Haupt-
schalter.HINWEISIn manchen Fällen, wenn das Fahrzeug
bergauf oder bergab fährt, kann der Tem-
pomat möglicherweise die eingestellte Ge-
schwindigkeit nicht konstant halten.
 Wenn das Fahrzeug bergauf fährt,
kann die aktuelle Geschwindigkeit un-
ter die eingestellte Geschwindigkeit
abfallen. Wenn dies eintritt, beschleu-
nigen Sie durch Gasgeben auf die ge-
wünschte Geschwindigkeit.
 Wenn das Fahrzeug bergab fährt,
kann die aktuelle Geschwindigkeit
über die eingestellte Geschwindigkeit
ansteigen. Wenn dies eintritt, kann der
Einstellschalter nicht zur Anpassung
der eingestellten Geschwindigkeit
verwendet werden. Bremsen Sie, um die Geschwindigkeit zu verringern.
Wenn die Bremsen betätigt werden,
wird der Tempomat deaktiviert.
S
tromkreis-Prüfeinrichtun g
Der Tempomat wird auch deaktiviert, wenn
in irgendeinem der Fahrzeugsysteme eine
Unregelmäßigkeit erkannt wird. Die “SET”-
Kontrollleuchte erlischt und die “ ”-Kont-
rollleuchte blinkt. Sie können den Tempo-
maten nicht verwenden, wenn die Motor-
störungs-Warnleuchte leuchtet oder wenn
im Tempomaten eine Fehlfunktion vorliegt.
WARNUNG
GWA16361
Wenn der Tempomat nicht korrekt funk-
tioniert, blinkt die “ ”-Kontrollleuchte.
Tritt dies auf, das Tempomatsystem
ausschalten un d von einer Yamaha-
Fachwerkstatt kontrollieren lassen.ACHTUNG
GCA11591
Erscheint auf dem Anzei gefel d ein Feh-
lerco de, sollte das Fahrzeu g so b ald wie
mö glich ü berprüft wer den, um mö gliche
Beschä dig un gen des Motors zu vermei-
d en.

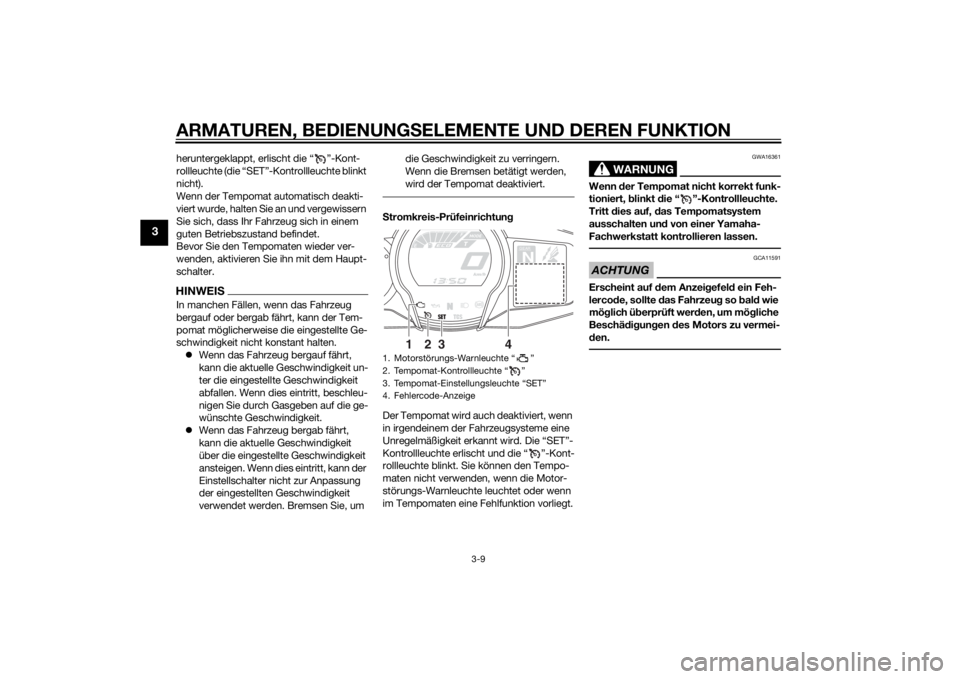

1. Motorstörungs-Warnleuchte “ ”
2. Tempomat-Kontrollleuchte “ ”
3. Tempomat-Einstellungsleuchte “SET”
4. Fehlercode-Anzeige
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
3
4
U1MCG2G0.book Page 9 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAU54255
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Verän derun gen an den Einstellun-
g en der Multifunktionsmesser-Einheit
vor genommen wer den, muss d as Fahr-
zeu g im S tillstan d sein. Wer den Einstel- lun
gen währen d d er Fahrt vor genom-
men, kann dies den Fahrer a blenken un d
d ie Unfall gefahr erhöhen.
HINWEISDer Wahlknopf “ / ” und der Menü-
Wahlknopf “MENU” befinden sich auf der
linken Seite des Lenkers. Mit diesen Knöp-
fen können Sie die Einstellungen der Multi-
funktionsmesser-Einheit kontrollieren und
ändern.Die Multifunktionsmesser-Einheit beinhal-
tet:
 eine Geschwindigkeitsanzeige
 einen Drehzahlmesser
 eine Uhr
 einen Kraftstoffmesser 
eine Eco-Anzeige
 eine Ganganzeige
 eine Antriebsmodusanzeige (zeigt den
gewählten Antriebsmodus an)
 eine Funktionsanzeige (zeigt die ge-
wählte Funktion an)
 eine Informationsanzeige (zeigt ver-
schiedene Informationen an, wie z. B.
den Kilometerstand)
 eine Einstellmodus-Anzeige (mit de-
ren Hilfe Sie die Optionen der Informa-
tionsanzeige einstellen, auswählen
oder zurückstellen können)
 eine Stromkreis-Prüfeinrichtung
HINWEISDer Zündschlüssel muss auf “ON” ge-
stellt sein, bevor Sie den
Wahlknopf “ / ”, den Menü-
Wahlknopf “MENU”, den “RESET”-
Knopf und den “TCS”-Knopf verwen-
den können.
 Nur für UK: Umschaltung der Anzeige
zwischen Kilometer und Meilen, siehe
Seite 3-16.Geschwin dig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.

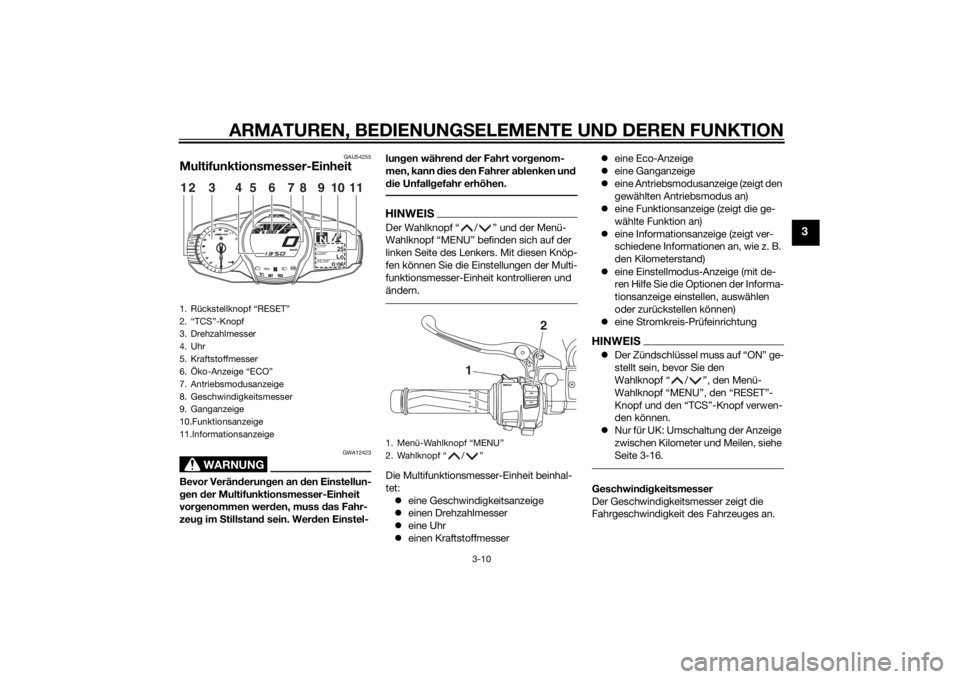

1. Rückstellknopf “RESET”
2. “TCS”-Knopf
3. Drehzahlmesser
4. Uhr
5. Kraftstoffmesser
6. Öko-Anzeige “ECO”
7. Antriebsmodusanzeige
8. Geschwindigkeitsmesser
9. Ganganzeige
10.Funktionsanzeige
11.Informationsanzeige
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
12
3
11
4
5
8
7
6
9
10
1. Menü-Wahlknopf “MENU”
2. Wahlknopf “ / ”
1
2
U1MCG2G0.book Page 10 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3

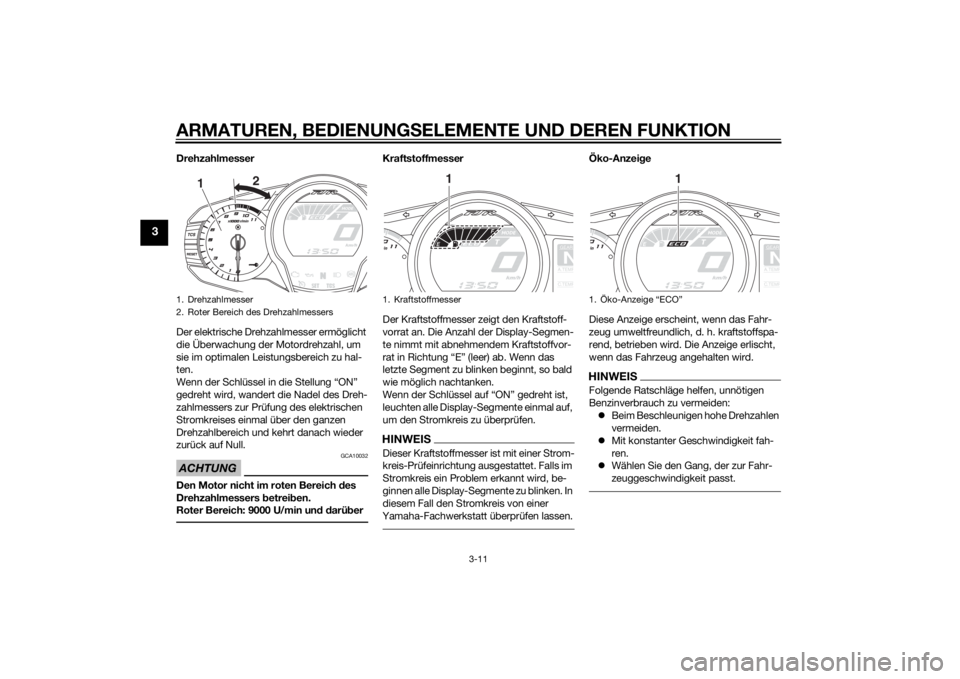

Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.ACHTUNG
GCA10032
Den Motor nicht im roten Bereich d es
Drehzahlmessers betrei ben.
Roter Bereich: 9000 U/min un d d arü ber
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffvor-
rat in Richtung “E” (leer) ab. Wenn das
letzte Segment zu blinken beginnt, so bald
wie möglich nachtanken.
Wenn der Schlüssel auf “ON” gedreht ist,
leuchten alle Display-Segmente einmal auf,
um den Stromkreis zu überprüfen.HINWEISDieser Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Falls im
Stromkreis ein Problem erkannt wird, be-
ginnen alle Display-Segmente zu blinken. In
diesem Fall den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.
Öko-Anzei ge
Diese Anzeige erscheint, wenn das Fahr-
zeug umweltfreundlich, d. h. kraftstoffspa-
rend, betrieben wird. Die Anzeige erlischt,
wenn das Fahrzeug angehalten wird.HINWEISFolgende Ratschläge helfen, unnötigen
Benzinverbrauch zu vermeiden:  Beim Beschleunigen hohe Drehzahlen
vermeiden.
 Mit konstanter Geschwindigkeit fah-
ren.
 Wählen Sie den Gang, der zur Fahr-
zeuggeschwindigkeit passt.
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
1 2
1. Kraftstoffmesser
GEARNA.TEM
P
C.TEM
P
1
1. Öko-Anzeige “ECO”
GEARNA.TEM
P
C.TEM
P
1
U1MCG2G0.book Page 11 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3

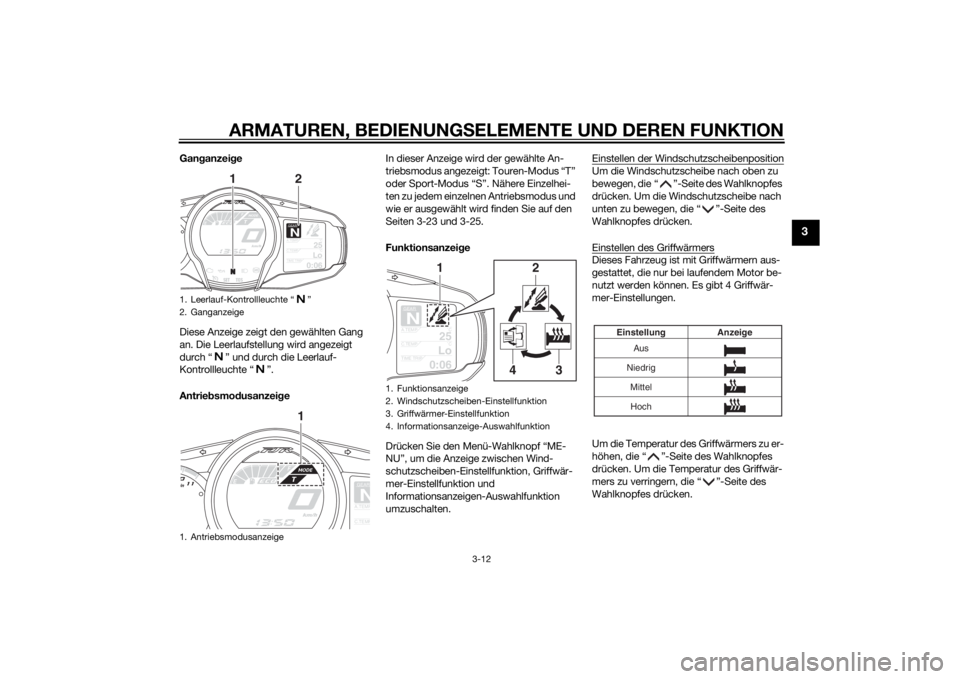

Gan ganzei ge
Diese Anzeige zeigt den gewählten Gang
an. Die Leerlaufstellung wird angezeigt
durch “ ” und durch die Leerlauf-
Kontrollleuchte “ ”.
Antrie bsmo dusanzei ge In dieser Anzeige wird der gewählte An-
triebsmodus angezeigt: Touren-Modus “T”
oder Sport-Modus “S”. Nähere Einzelhei-
ten zu jedem einzelnen Antriebsmodus und
wie er ausgewählt wird finden Sie auf den
Seiten 3-23 und 3-25.
Funktionsanzei
ge
Drücken Sie den Menü-Wahlknopf “ME-
NU”, um die Anzeige zwischen Wind-
schutzscheiben-Einstellfunktion, Griffwär-
mer-Einstellfunktion und
Informationsanzeigen-Auswahlfunktion
umzuschalten. Einstellen der Windschutzscheibenposition
Um die Windschutzscheibe nach oben zu
bewegen, die “ ”-Seite des Wahlknopfes
drücken. Um die Windschutzscheibe nach
unten zu bewegen, die “ ”-Seite des
Wahlknopfes drücken.
Einstellen des GriffwärmersDieses Fahrzeug ist mit Griffwärmern aus-
gestattet, die nur bei laufendem Motor be-
nutzt werden können. Es gibt 4 Griffwär-
mer-Einstellungen.
Um die Temperatur des Griffwärmers zu er-
höhen, die “ ”-Seite des Wahlknopfes
drücken. Um die Temperatur des Griffwär-
mers zu verringern, die “ ”-Seite des
Wahlknopfes drücken.
1. Leerlauf-Kontrollleuchte “ ”
2. Ganganzeige
1. Antriebsmodusanzeige
GEARN
25
A.TEMP
˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
GEARNA.TEM
P
C.TEM
P
1
1. Funktionsanzeige
2. Windschutzscheiben-Einstellfunktion
3. Griffwärmer-Einstellfunktion
4. Informationsanzeige-Auswahlfunktion
GEARN
25
A.TEMP˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
3
4
Aus
Niedrig Mittel Anzeige
Einstellung
Hoch
U1MCG2G0.book Page 12 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3

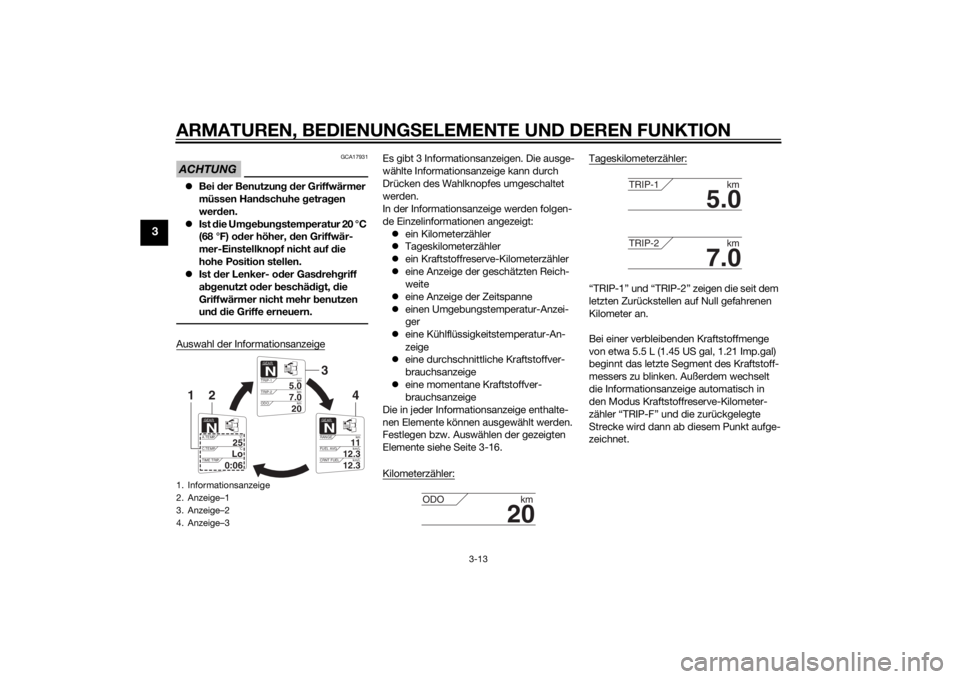

ACHTUNG
GCA17931
Bei der Benutzun g d er Griffwärmer
müssen Han dschuhe getra gen
wer den.
 Ist die Um geb ung stemperatur 20 °C
(68 °F) o der höher, den Griffwär-
mer-Einstellknopf nicht auf die
hohe Position stellen.
 Ist der Lenker- od er Gasdreh griff
a bgenutzt o der beschäd ig t, die
Griffwärmer nicht mehr benutzen
un d d ie Griffe erneuern.Auswahl der Informationsanzeige
Es gibt 3 Informationsanzeigen. Die ausge-
wählte Informationsanzeige kann durch
Drücken des Wahlknopfes umgeschaltet
werden.
In der Informationsanzeige werden folgen-
de Einzelinformationen angezeigt:
 ein Kilometerzähler
 Tageskilometerzähler
 ein Kraftstoffreserve-Kilometerzähler
 eine Anzeige der geschätzten Reich-
weite
 eine Anzeige der Zeitspanne
 einen Umgebungstemperatur-Anzei-
ger
 eine Kühlflüssigkeitstemperatur-An-
zeige
 eine durchschnittliche Kraftstoffver-
brauchsanzeige
 eine momentane Kraftstoffver-
brauchsanzeige
Die in jeder Informationsanzeige enthalte-
nen Elemente können ausgewählt werden.
Festlegen bzw. Auswählen der gezeigten
Elemente siehe Seite 3-16.
Kilometerzähler:
Tageskilometerzähler:“TRIP-1” und “TRIP-2” zeigen die seit dem
letzten Zurückstellen auf Null gefahrenen
Kilometer an.
Bei einer verbleibenden Kraftstoffmenge
von etwa 5.5 L (1.45 US gal, 1.21 Imp.gal)
beginnt das letzte Segment des Kraftstoff-
messers zu blinken. Außerdem wechselt
die Informationsanzeige automatisch in
den Modus Kraftstoffreserve-Kilometer-
zähler “TRIP-F” und die zurückgelegte
Strecke wird dann ab diesem Punkt aufge-
zeichnet.
1. Informationsanzeige
2. Anzeige–1
3. Anzeige–2
4. Anzeige–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2km
km
20
ODO
GEARN
11
RANGEkm
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
2
1
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
U1MCG2G0.book Page 13 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
Mit dem Wahlknopf kann in diesem Fall in
folgender Reihenfolge zwischen den ver-
schiedenen Informationsanzeigen umge-
schaltet werden;
TRIP-F → Anzeige–1 → Anzeige–2 → An-
zeige–3 → TRIP-F
Zum Zurückstellen eines Tageskilometer-
zählers den Wahlknopf verwenden, um die
Informationsanzeige zu wählen, die den Ta-
geskilometerzähler enthält. Den “RESET”-
Knopf kurz drücken, so dass der Tageskilo-
meterzähler blinkt, und dann den “RESET”-
Knopf erneut mindestens 2 Sekunden lang
drücken, während der Tageskilometerzäh-
ler blinkt. Falls der Reservekilometerzähler
nicht manuell zurückgestellt wird, ge-
schieht dies automatisch, sobald nach dem
Tanken weitere 5 km (3 mi) gefahren wur-
den. Anzeige der geschätzten Reichweite:
Fahrstrecke, die mit der verbleibenden
Kraftstoffmenge unter den momentanen
Fahrbedingungen zurückgelegt werden
kann.
Anzeige der Zeitspanne:Es wird die Zeitspanne angezeigt, die ver-
strichen ist, seit der Zündschlüssel auf
“ON” gedreht wurde. Die maximale Zeit-
spanne, die angezeigt werden kann, ist
99:59.
Die Anzeige wird automatisch zurückge-
setzt, wenn der Zündschlüssel auf “OFF”
gedreht wird.HINWEISEs sind außerdem die Anzeigen der Zeit-
spanne “TIME–2” und “TIME–3” vorhan-
den, diese können jedoch nicht für die In-
formationsanzeige eingestellt werden.
Siehe “Einstellmodus” auf Seite 3-16 für
nähere Informationen.
Umgebungstemperaturanzeige:Diese Anzeige zeigt die Außentemperatur
im Bereich von –9 °C bis 50 °C in Schritten
von 1 °C an. Die angezeigte Temperatur
kann von der Umgebungstemperatur ab-
weichen.HINWEIS
–9 °C werden weiter angezeigt, auch
wenn die Temperatur unter –9 °C ab-
fällt.
 50 °C werden weiter angezeigt, auch
wenn die Temperatur auf über 50 °C
ansteigt.
 Langsames Fahren [bis ungefähr 20
km/h (12.5 mi/h)] oder Haltepunkte,
wie zum Beispiel Verkehrsampeln,
Bahnübergänge usw., können die Ge-
nauigkeit der Temperaturanzeige be-
einträchtigen.
GEAR4
3.4
TRIP-F km
11
RANGEkm
0:06
TIME TRIP
25
A.TEMP ˚C
U1MCG2G0.book Page 14 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3

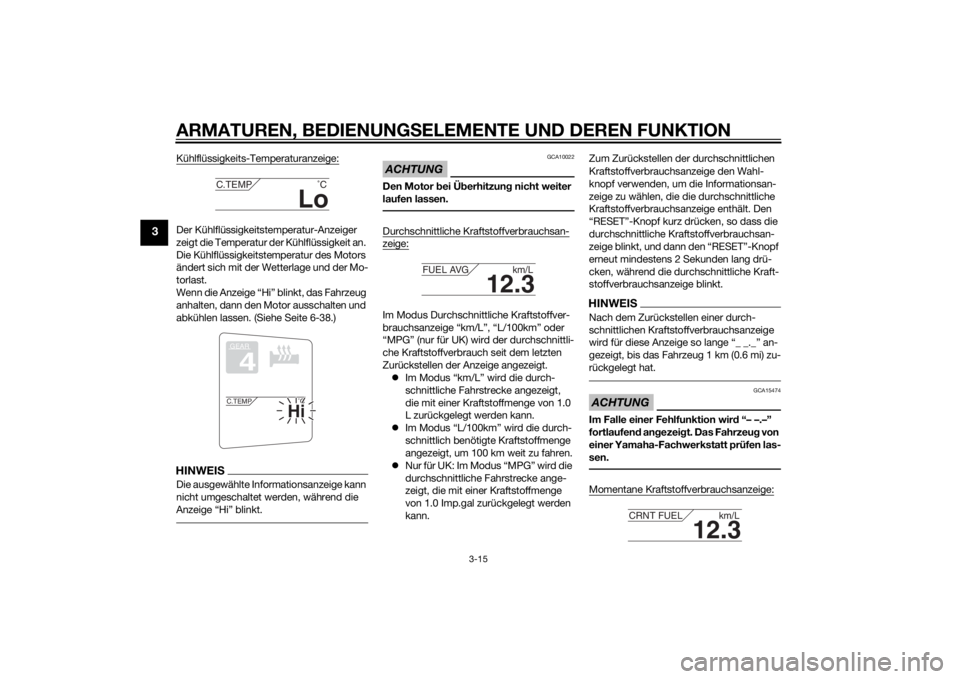

Kühlflüssigkeits-Temperaturanzeige:Der Kühlflüssigkeitstemperatur-Anzeiger
zeigt die Temperatur der Kühlflüssigkeit an.
Die Kühlflüssigkeitstemperatur des Motors
ändert sich mit der Wetterlage und der Mo-
torlast.
Wenn die Anzeige “Hi” blinkt, das Fahrzeug
anhalten, dann den Motor ausschalten und
abkühlen lassen. (Siehe Seite 6-38.)HINWEISDie ausgewählte Informationsanzeige kann
nicht umgeschaltet werden, während die
Anzeige “Hi” blinkt.
ACHTUNG
GCA10022
Den Motor bei Überhitzun g nicht weiter
laufen lassen.Durchschnittliche Kraftstoffverbrauchsan-zeige:Im Modus Durchschnittliche Kraftstoffver-
brauchsanzeige “km/L”, “L/100km” oder
“MPG” (nur für UK) wird der durchschnittli-
che Kraftstoffverbrauch seit dem letzten
Zurückstellen der Anzeige angezeigt.  Im Modus “km/L” wird die durch-
schnittliche Fahrstrecke angezeigt,
die mit einer Kraftstoffmenge von 1.0
L zurückgelegt werden kann.
 Im Modus “L/100km” wird die durch-
schnittlich benötigte Kraftstoffmenge
angezeigt, um 100 km weit zu fahren.
 Nur für UK: Im Modus “MPG” wird die
durchschnittliche Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 Imp.gal zurückgelegt werden
kann. Zum Zurückstellen der durchschnittlichen
Kraftstoffverbrauchsanzeige den Wahl-
knopf verwenden, um die Informationsan-
zeige zu wählen, die die durchschnittliche
Kraftstoffverbrauchsanzeige enthält. Den
“RESET”-Knopf kurz drücken, so dass die
durchschnittliche Kraftstoffverbrauchsan-
zeige blinkt, und dann den “RESET”-Knopf
erneut mindestens 2 Sekunden lang drü-
cken, während die durchschnittliche Kraft-
stoffverbrauchsanzeige blinkt.
HINWEISNach dem Zurückstellen einer durch-
schnittlichen Kraftstoffverbrauchsanzeige
wird für diese Anzeige so lange “_ _._” an-
gezeigt, bis das Fahrzeug 1 km (0.6 mi) zu-
rückgelegt hat.ACHTUNG
GCA15474
Im Falle einer Fehlfunktion wir
d “– –.–”
fortlaufen d an gezei gt. Das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen las-
sen.Momentane Kraftstoffverbrauchsanzeige:
Lo
C.TEMP ˚C
GEAR4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
12.3
CRNT FUEL km/L
U1MCG2G0.book Page 15 Wednesday, June 4, 2014 8:49 AM
