ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-26
3
Die richtige Einstellung auf dem Einstellrad
muss mit der Pfeilmarkierung auf dem
Kupplungshebel fluchten.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-44.)
GAU12872
Fußschaltheb elDer Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.
GAU26825
Handbremshe belDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einem Einstellrad
für die Bremshebelposition ausgestattet.
Um den Abstand zwischen dem Bremshe-
bel und dem Gasdrehgriff einzustellen, das
Einstellrad drehen, während Sie den Hebel
vom Gasdrehgriff weggedrückt halten. Die
geeignete Einstellung auf dem Einstellrad
muss mit der “ ”-Markierung auf dem
Handbremshebel fluchten.

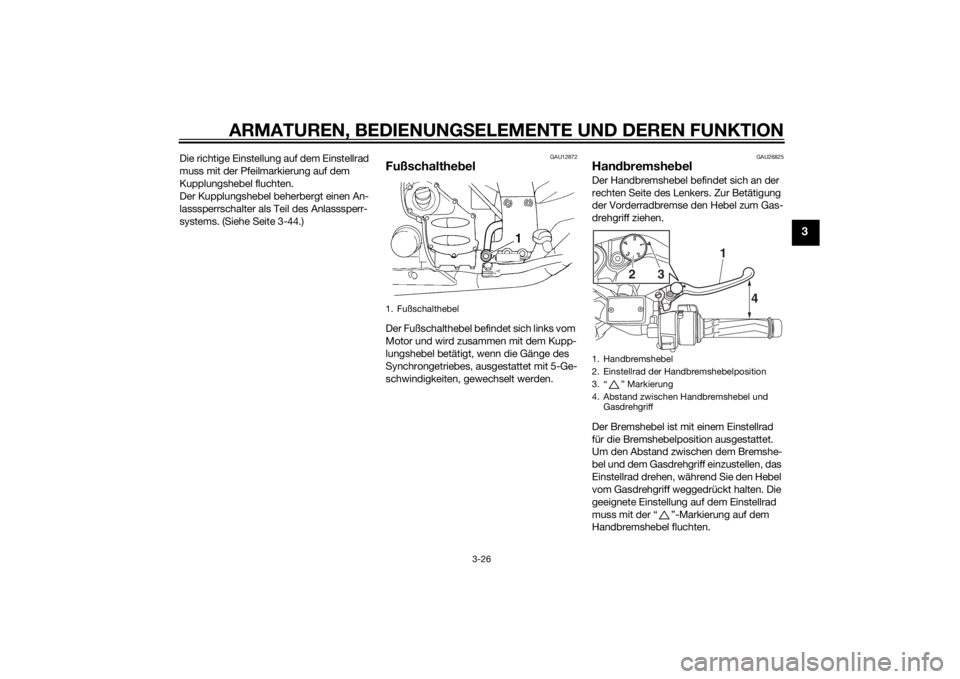

1. Fußschalthebel
1. Handbremshebel
2. Einstellrad der Handbremshebelposition
3. “ ” Markierung
4. Abstand zwischen Handbremshebel und
Gasdrehgriff
15
43
2
4
1
3
2
U1MCG2G0.book Page 26 Wednesday, June 4, 2014 8:49 AM
Page 42 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-27
3
GAU39541
Fußbremshe belDer Fußbremshebel befindet sich an der
rechten Seite des Fahrzeugs.
Dieses Modell ist mit einem Integral-
Bremssystem ausgestattet.
Beim Treten des Fußbremshebels wird die
Hinterradbremse und ein Teil der Vorder-
radbremse betätigt. Für eine volle Brems-
leistung den Bremshebel und das Brems-
pedal gleichzeitig betätigen.
GAU54532
AB SDas Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen
getrennten Regelkreis für Vorder- und Hin-
terradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Brems-
wirkung reduziert.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
Das AB S verma g nur lan ge Brems-
we ge zu verkürzen.
Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen o der auf Schotterpis-
ten, kann der Bremswe g mit AB S
so gar län ger sein als ohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.HINWEIS Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr
erreicht hat, einen Selbsttest durch.
Während dieses Tests ist unter dem
Sitz ein “Klicken” zu hören und selbst
bei leichter Betätigung des Hand-
bremshebels oder Fußbremshebel ist
außerdem eine leichte Vibration an
den Hebeln zu spüren, was jedoch
kein Anzeichen für eine Störung ist.
Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt. Des-
halb wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt.

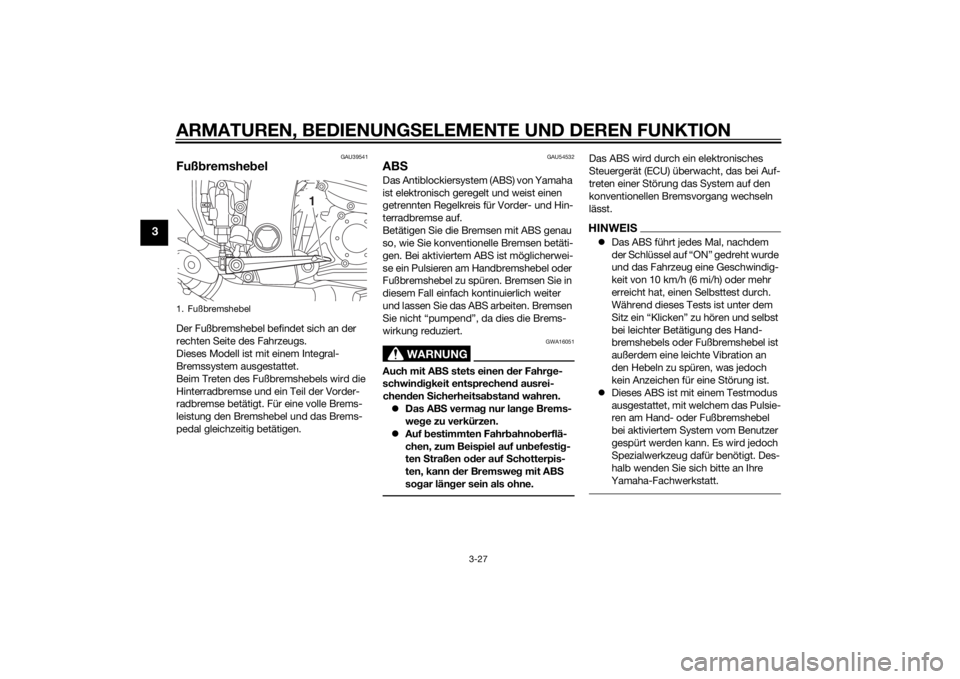

1. Fußbremshebel
1
U1MCG2G0.book Page 27 Wednesday, June 4, 2014 8:49 AM
Page 43 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-28
3
ACHTUNG
GCA16831
Ma gnete je der Art (einschließlich ma g-
netischer Werkzeu ge, ma gnetischer
S chrau ben dreher etc.) von der Vor der-
und Hinterra dna be fern halten. S onst
können die in d en Radna ben befin dli-
chen mag netischen Rotoren beschä dig t
wer den, was zu einer Fehlfunktion des
AB S-S ystems un d d es vereinig ten
Bremssystems führen kann.
GAU54271
TraktionskontrollsystemDas Traktionskontrollsystem sorgt dafür,
dass bei Beschleunigungsvorgängen auf
rutschigen Oberflächen, wie z. B. unbefes-
tigten oder nassen Straßen, die Traktion er-
halten bleibt. Wenn die Sensoren erkennen,
dass das Hinterrad zu rutschen beginnt
(unkontrolliertes Durchdrehen), greift das
Traktionskontrollsystem in die Regelung
der Motorleistung ein, um die Traktion wie-
derherzustellen. Die “TCS”-Kontroll-/Warn-
leuchte blinkt, um dem Fahrer anzuzeigen,
dass die Traktionskontrolle eingegriffen
hat.HINWEISDer Fahrer bemerkt außerdem möglicher-
weise leichte Änderungen der Motor- und
Auspuffgeräusche, wenn das Traktions-
kontrollsystem eingreift.
WARNUNG
GWA15432
Das Traktionskontrollsystem ist kein Er-
satz für korrektes, d er Situation an ge-
passtes Fahren. Die Traktionskontrolle
kann Traktionsverlust nicht in je dem Fall
verhin dern, z. B. wenn zu schnell in eine
Kurve gefahren wir d, wenn b ei scharfem
Nei gun gswinkel zu stark beschleuni gt
wir d, od er währen d d es Bremsvor gan gs

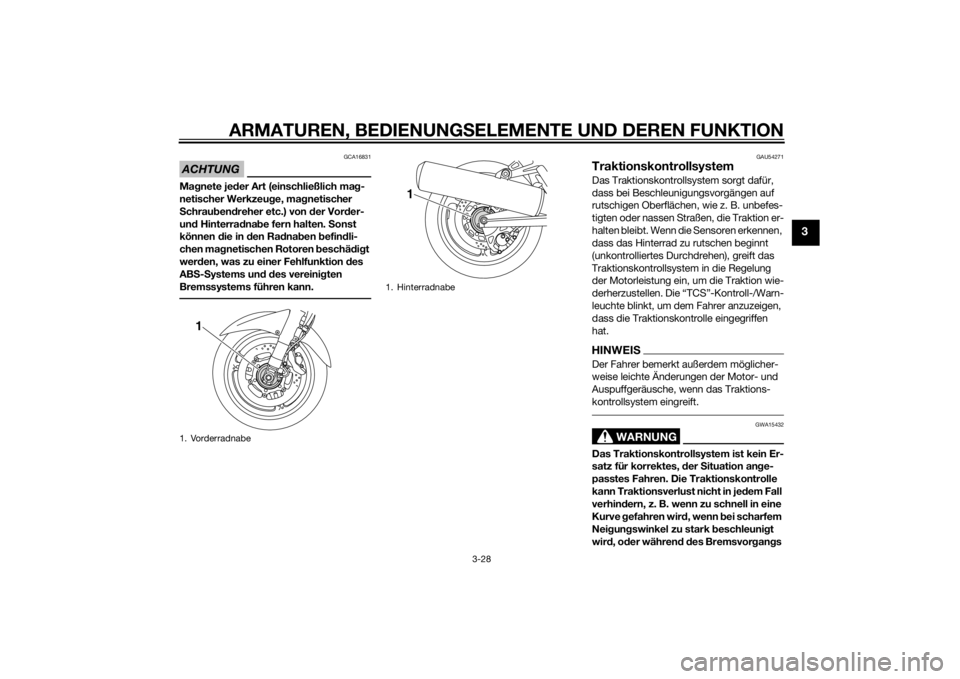

1. Vorderradnabe
1
1. Hinterradnabe
1
U1MCG2G0.book Page 28 Wednesday, June 4, 2014 8:49 AM
Page 44 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-29
3
und sie kann ein Durchrutschen des Vor-
d erra ds nicht verhin dern. Wie mit je dem
Motorra d sollte man sich Flächen, die
rutschi g sein könnten, vorsichtig annä-
hern un d b eson ders glatte Stellen mei-
d en.Wenn der Zündschlüssel auf “ON” gedreht
wird, schaltet sich das Traktionskontroll-
system automatisch ein.
Das Traktionskontrollsystem kann nur dann
manuell ein- oder ausgeschaltet werden,
wenn der Zündschlüssel in Position “ON”
steht und das Motorrad stillsteht.HINWEISWenn das Motorrad in Schlamm, Sand
oder Ähnlichem stecken geblieben ist, das
Traktionskontrollsystem ausschalten, da-
mit das Hinterrad sich befreien kann.ACHTUNG
GCA16801
Nur die vor geschrie benen Reifen ver-
wen den. ( Siehe Seite 6-20.) Wer den Rei-
fen an derer Größe verwen det, kann d as
Traktionskontrollsystem die Reifenrota-
tion nicht exakt re geln.
Das Traktionskontrollsystem ein-/aus-
schalten
WARNUNG
GWA15441
Bevor Verän derun gen an den Einstellun-
g en des Traktionskontrollsystems vor-
g enommen wer den, muss d as Fahrzeu g
im Stillstan d sein. Wer den Einstellung en
währen d d er Fahrt vor genommen, kann
d ies den Fahrer a blenken un d d ie Unfall-
g efahr erhöhen.Zum Ausschalten des Traktionskontrollsys-
tems den “TCS”-Knopf auf der Multifunkti-
onsmesser-Einheit mindestens 2 Sekun-
den lang drücken. Die “TCS”-Kontroll-
/Warnleuchte leuchtet auf.
Zum Einschalten des Traktionskontrollsys-
tems den “TCS”-Knopf erneut drücken. Die
“TCS”-Kontroll-/Warnleuchte erlischt. Zurückstellen
Das Traktionskontrollsystem wird unter fol-
genden Bedingungen ausgeschaltet:
Das Hinterrad wird gedreht, während
der Hauptständer heruntergeklappt ist
und der Schlüssel in Stellung “ON”
steht.
Entweder das Vorderrad oder das
Hinterrad hebt während des Fahrens
vom Boden ab.
Hinterrad dreht durch.
Falls das Traktionskontrollsystem deakti-
viert wurde, leuchten sowohl die “TCS”-
Kontroll-/Warnleuchte als auch die Motor-
störungs-Warnleuchte auf.

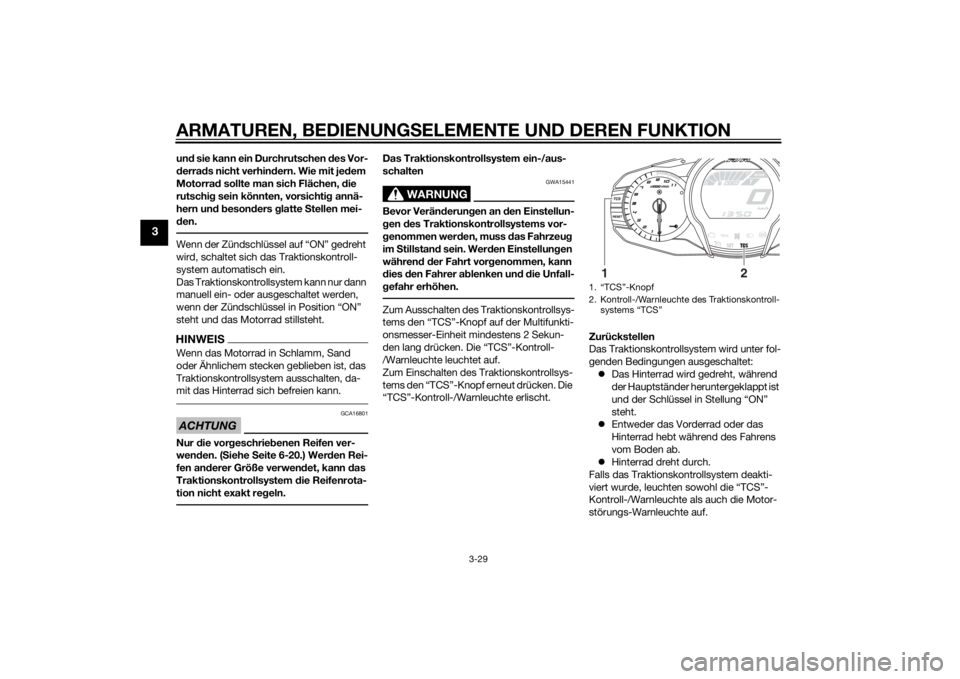

1. “TCS”-Knopf
2. Kontroll-/Warnleuchte des Traktionskontroll- systems “TCS”
1
2
U1MCG2G0.book Page 29 Wednesday, June 4, 2014 8:49 AM
Page 45 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-30
3
Zurückstellen des Traktionskontrollsys-temsDen Schlüssel auf “OFF” drehen. Mindes-
tens 1 Sekunde lang warten, dann den
Schlüssel zurück auf “ON” drehen. Die
“TCS”-Kontroll-/Warnleuchte sollte erlö-
schen und das System wird aktiviert. Die
Motorstörungs-Warnleuchte sollte erlö-
schen, nachdem das Motorrad mindestens
20 km/h (12 mi/h) erreicht hat. Wenn die
“TCS”-Kontroll-/Warnleuchte und/oder die
Motorstörungs-Warnleuchte nach dem Zu-
rückstellen nicht erlischt, kann das Motor-
rad weiterhin gefahren werden; das Motor-
rad sollte jedoch so bald wie möglich von
einer Yamaha-Fachwerkstatt überprüft
werden.
GAU13075
TankverschlussTankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck- tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger- sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
d er Tankverschluss korrekt verschlos-
sen ist. Austreten der Kraftstoff ist eine
Bran dgefahr.

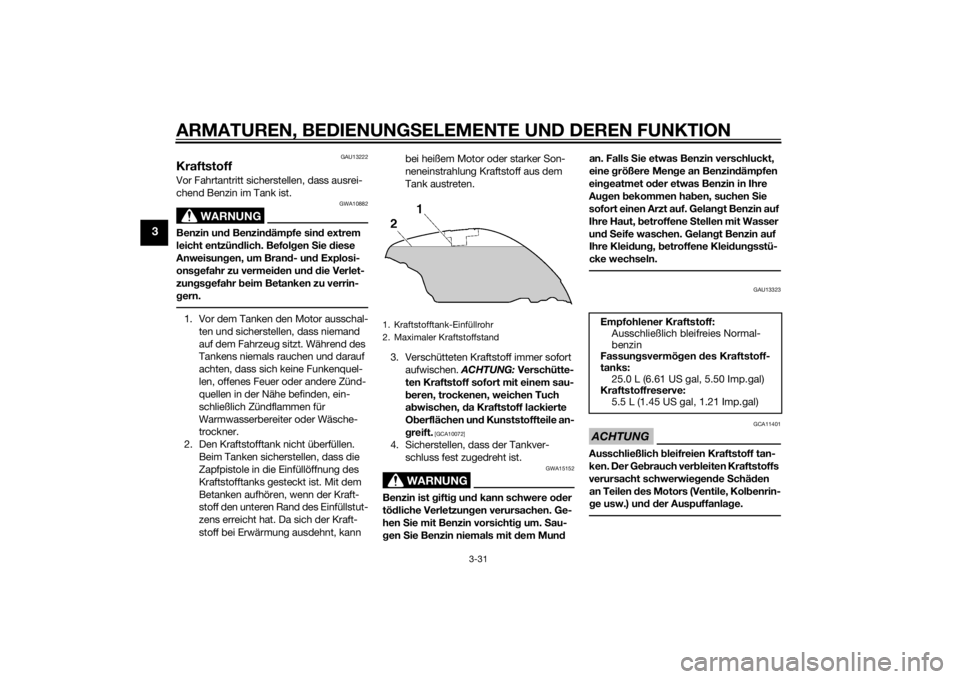

1. Aufschließen.
2. Tankschlossabdeckung
2
1
U1MCG2G0.book Page 30 Wednesday, June 4, 2014 8:49 AM
Page 46 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-31
3
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin und Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- un d Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist gifti g un d kann schwere o der
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
g en Sie Benzin niemals mit d em Mund an. Falls S
ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet od er etwas Benzin in Ihre
Au gen bekommen hab en, suchen Sie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, b etroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dun g, b etroffene Klei dung sstü-
cke wechseln.
GAU13323
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Ge brauch ver bleiten Kraftstoffs
verursacht schwerwie gen de Schäd en
an Teilen des Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
Empfohlener Kraftstoff:
Ausschließlich bleifreies Normal-
benzin
Fassun gsvermö gen des Kraftstoff-
tanks: 25.0 L (6.61 US gal, 5.50 Imp.gal)
Kraftstoffreserve:
5.5 L (1.45 US gal, 1.21 Imp.gal)
U1MCG2G0.book Page 31 Wednesday, June 4, 2014 8:49 AM
Page 47 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-32
3
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.
GAUB1302
Kraftstofftank-Belüftun gs-
schlauch/Ü berlaufschlauchVor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
Den Anschluss des Kraftstofftank-Be-
lüftungsschlauchs/Überlauf-
schlauchs prüfen.
Den Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch auf Risse
und Schäden prüfen, ggf. erneuern.
Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungs-
schlauchs/Überlaufschlauchs nicht
verstopft ist; ggf. den Schlauch reini-
gen.
Sicherstellen, dass der Kraftstofftank-
Belüftungsschlauch/Überlauf-
schlauch durch den Sicherungsclip
verlegt wird.1. Kraftstofftank-Belüftungsschlauch/Überlauf-
schlauch
2. Klemme
2
1
U1MCG2G0.book Page 32 Wednesday, June 4, 2014 8:49 AM
Page 48 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-33
3
GAU13446
KatalysatorenDieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanlage ist nach dem Betrie b
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennun gen:
Das Fahrzeu g niemals in d er Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
Das Fahrzeu g nach Mö glichkeit so
parken, dass Fuß gän ger od er Kin-
d er nicht mit dem heißen Auspuff in
Berührung kommen können.
Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, b evor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
Den Motor nicht län ger als eini ge
Minuten im Leerlauf laufen lassen.
Bei lan gem Leerlauf
bet
rieb kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Ge brauch ver bleiten Benzins verur-
sacht nicht reparier bare Schäd en am
A bgaskatalysator.
GAU39496
Sitz bankBeifahrersitz
Beifahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloss
stecken und dann gegen den Uhrzei-
gersinn drehen.
2. Den Vorderteil des Beifahrersitzes hochheben und nach vorne ziehen.
Beifahrersitz montieren1. Die Zungen an der Hinterseite des Beifahrersitzes, wie in der Abbildung
gezeigt, in die Sitzhalterungen ste-
cken und den Sitz dann an der Vorder-
seite nach unten drücken, sodass er
einrastet.1. Sitzbankschloss
2. Aufschließen.
1
2
U1MCG2G0.book Page 33 Wednesday, June 4, 2014 8:49 AM
Page 49 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-34
3
2. Den Schlüssel abziehen.
Fahrersitz

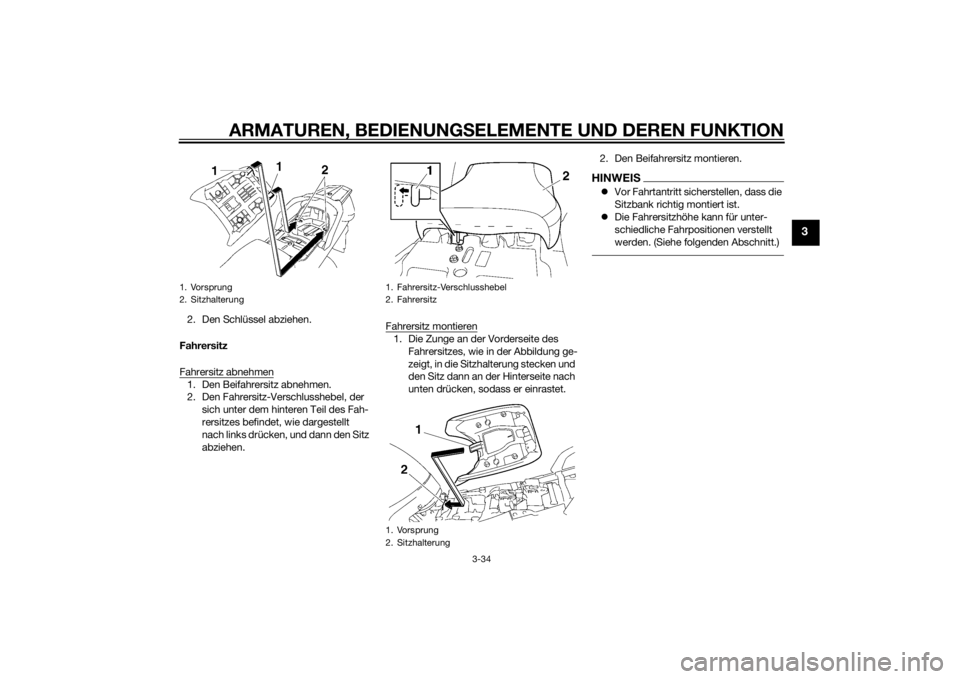

Fahrersitz abnehmen1. Den Beifahrersitz abnehmen.
2. Den Fahrersitz-Verschlusshebel, der sich unter dem hinteren Teil des Fah-
rersitzes befindet, wie dargestellt
nach links drücken, und dann den Sitz
abziehen. Fahrersitz montieren
1. Die Zunge an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken und
den Sitz dann an der Hinterseite nach
unten drücken, sodass er einrastet. 2. Den Beifahrersitz montieren.
HINWEIS
Vor Fahrtantritt sicherstellen, dass die
Sitzbank richtig montiert ist.
Die Fahrersitzhöhe kann für unter-
schiedliche Fahrpositionen verstellt
werden. (Siehe folgenden Abschnitt.)
1. Vorsprung
2. Sitzhalterung
1. Fahrersitz-Verschlusshebel
2. Fahrersitz
1. Vorsprung
2. Sitzhalterung
U1MCG2G0.book Page 34 Wednesday, June 4, 2014 8:49 AM
Page 50 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-35
3
GAU39633

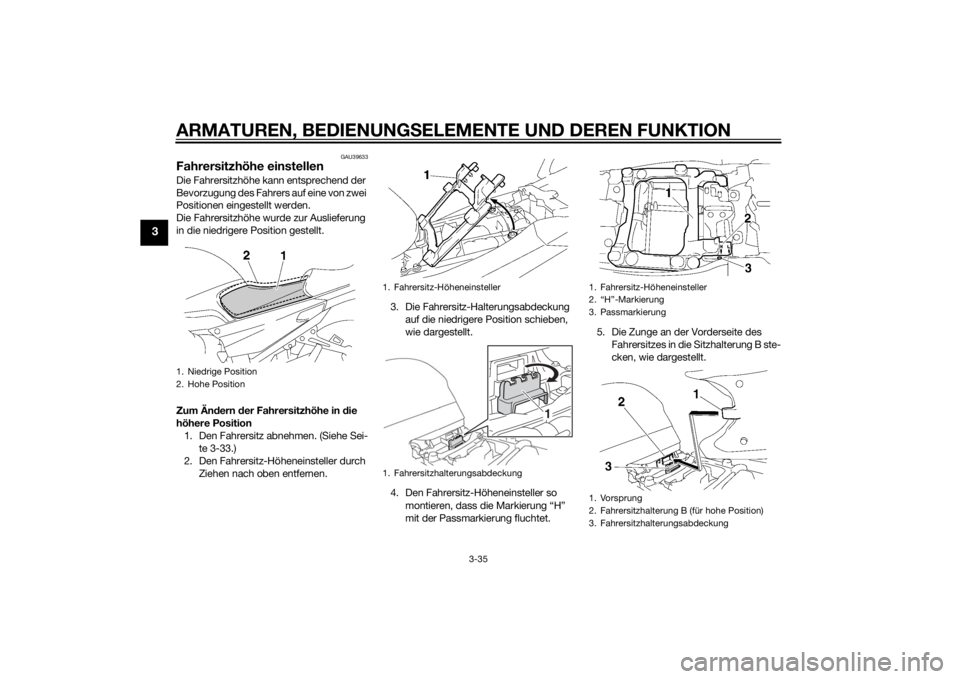

Fahrersitzhöhe einstellenDie Fahrersitzhöhe kann entsprechend der
Bevorzugung des Fahrers auf eine von zwei
Positionen eingestellt werden.
Die Fahrersitzhöhe wurde zur Auslieferung
in die niedrigere Position gestellt.
Zum Ändern der Fahrersitzhöhe in d ie
höhere Position 1. Den Fahrersitz abnehmen. (Siehe Sei- te 3-33.)
2. Den Fahrersitz-Höheneinsteller durch Ziehen nach oben entfernen. 3. Die Fahrersitz-Halterungsabdeckung
auf die niedrigere Position schieben,
wie dargestellt.
4. Den Fahrersitz-Höheneinsteller so montieren, dass die Markierung “H”
mit der Passmarkierung fluchtet. 5. Die Zunge an der Vorderseite des
Fahrersitzes in die Sitzhalterung B ste-
cken, wie dargestellt.1. Niedrige Position
2. Hohe Position
1. Fahrersitz-Höheneinsteller
1. Fahrersitzhalterungsabdeckung
1
1. Fahrersitz-Höheneinsteller
2. “H”-Markierung
3. Passmarkierung
1. Vorsprung
2. Fahrersitzhalterung B (für hohe Position)
3. Fahrersitzhalterungsabdeckung
U1MCG2G0.book Page 35 Wednesday, June 4, 2014 8:49 AM
