ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-36
3
6. Die Zunge an der Unterseite des Fah-
rersitzes wie dargestellt auf die Zun-
genaufnahme “H” ausrichten und
dann den Sitz an der Hinterseite nach
unten drücken, so dass er einrastet.
7. Den Beifahrersitz montieren.
Zum Än dern der Fahrersitzhöhe in die
nie dri gere Position

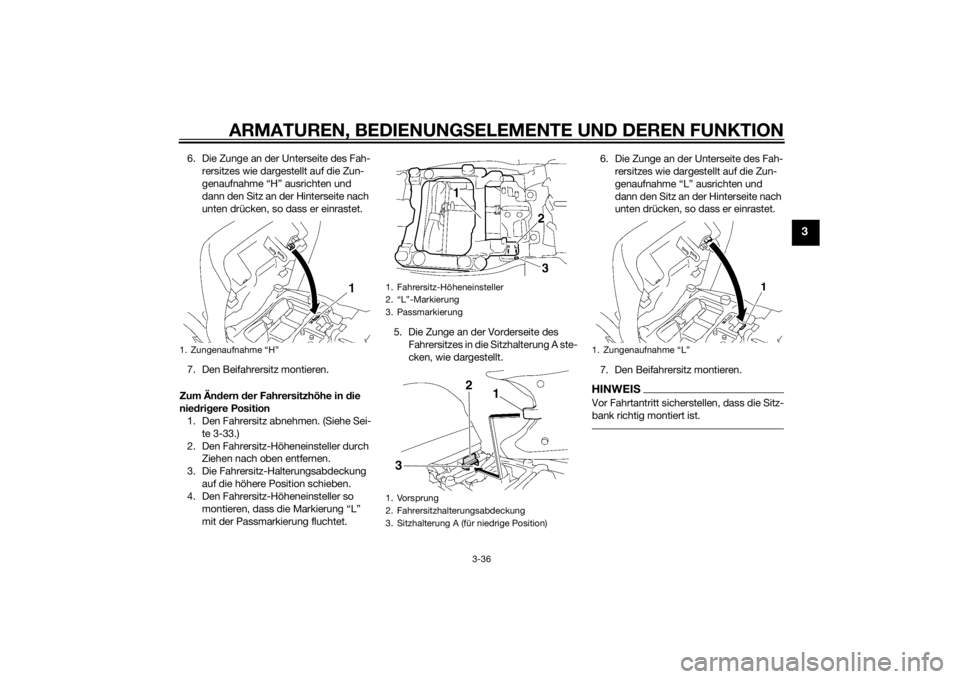

1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-33.)
2. Den Fahrersitz-Höheneinsteller durch Ziehen nach oben entfernen.
3. Die Fahrersitz-Halterungsabdeckung auf die höhere Position schieben.
4. Den Fahrersitz-Höheneinsteller so
montieren, dass die Markierung “L”
mit der Passmarkierung fluchtet. 5. Die Zunge an der Vorderseite des
Fahrersitzes in die Sitzhalterung A ste-
cken, wie dargestellt. 6. Die Zunge an der Unterseite des Fah-
rersitzes wie dargestellt auf die Zun-
genaufnahme “L” ausrichten und
dann den Sitz an der Hinterseite nach
unten drücken, so dass er einrastet.
7. Den Beifahrersitz montieren.
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
1. Zungenaufnahme “H”
1. Fahrersitz-Höheneinsteller
2. “L”-Markierung
3. Passmarkierung
1. Vorsprung
2. Fahrersitzhalterungsabdeckung
3. Sitzhalterung A (für niedrige Position)
1
2
3
1. Zungenaufnahme “L”
U1MCG2G0.book Page 36 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-37
3
GAU40254

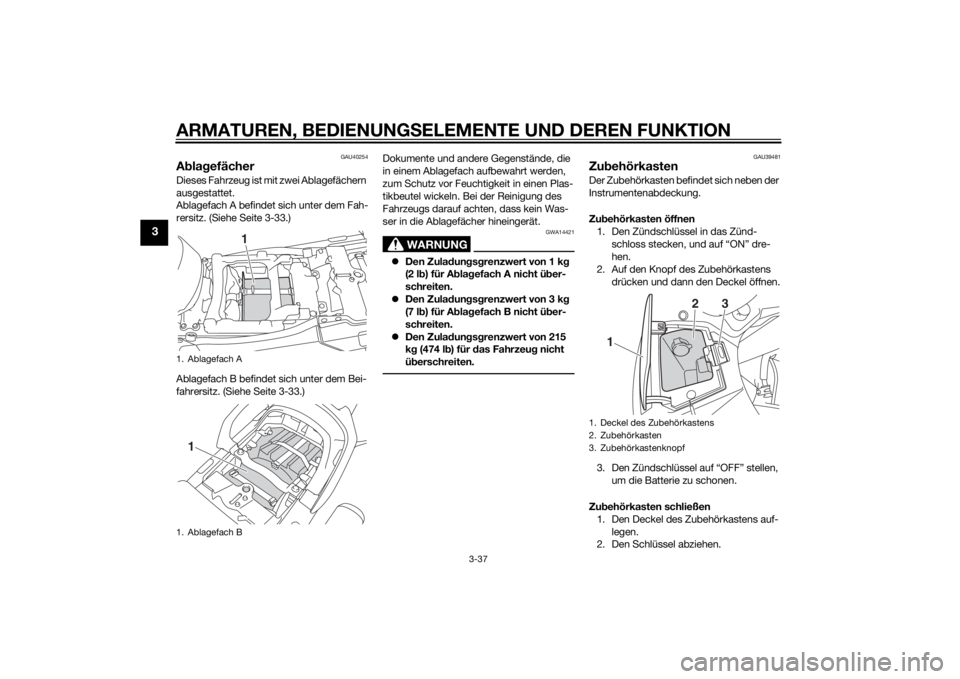

Abla gefächerDieses Fahrzeug ist mit zwei Ablagefächern
ausgestattet.
Ablagefach A befindet sich unter dem Fah-
rersitz. (Siehe Seite 3-33.)
Ablagefach B befindet sich unter dem Bei-
fahrersitz. (Siehe Seite 3-33.) Dokumente und andere Gegenstände, die
in einem Ablagefach aufbewahrt werden,
zum Schutz vor Feuchtigkeit in einen Plas-
tikbeutel wickeln. Bei der Reinigung des
Fahrzeugs darauf achten, dass kein Was-
ser in die Ablagefächer hineingerät.
WARNUNG
GWA14421

Den Zula dun gsg renzwert von 1 kg
(2 l b) für A bla gefach A nicht ü ber-
schreiten.
 Den Zula dun gsg renzwert von 3 kg
(7 l b) für A bla gefach B nicht ü ber-
schreiten.
 Den Zula dun gsg renzwert von 215
k g (474 l b) für d as Fahrzeu g nicht
ü b erschreiten.
GAU39481

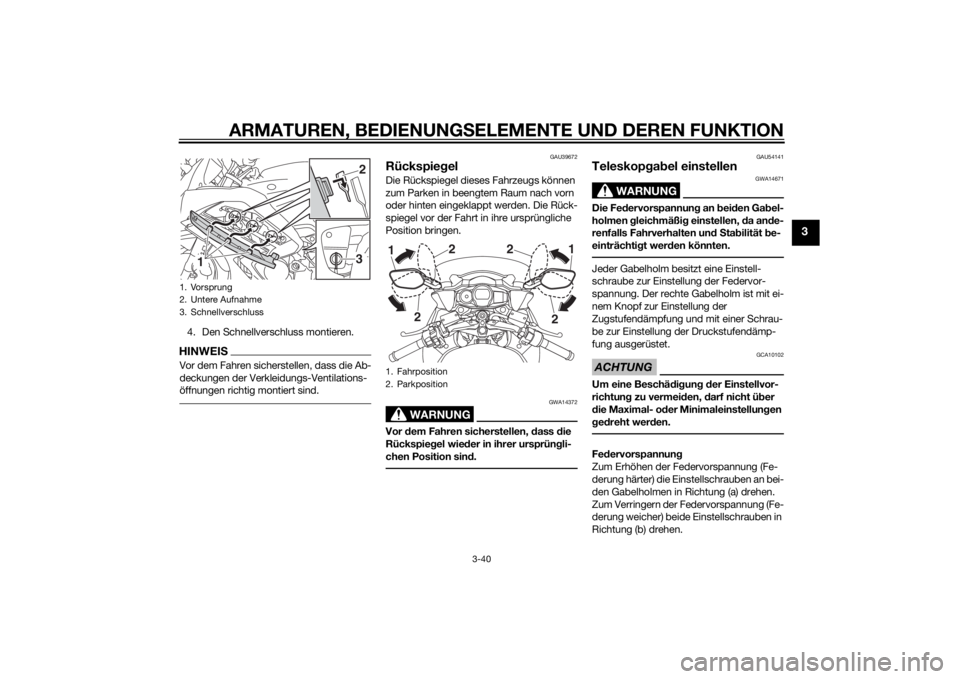

Zub ehörkastenDer Zubehörkasten befindet sich neben der
Instrumentenabdeckung.
Zubehörkasten öffnen
1. Den Zündschlüssel in das Zünd- schloss stecken, und auf “ON” dre-
hen.
2. Auf den Knopf des Zubehörkastens drücken und dann den Deckel öffnen.
3. Den Zündschlüssel auf “OFF” stellen, um die Batterie zu schonen.
Zu behörkasten schließen
1. Den Deckel des Zubehörkastens auf- legen.
2. Den Schlüssel abziehen.
1. Ablagefach A
1. Ablagefach B
1
1
1. Deckel des Zubehörkastens
2. Zubehörkasten
3. Zubehörkastenknopf
1
2
3
U1MCG2G0.book Page 37 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-38
3
ACHTUNG
GCA11801
Keine hitzeempfin dlichen Materialien im
Zu behörkasten unterb ringen. Der Zu be-
hörkasten wir d sehr heiß, b esonders
wenn der Motor läuft o der heiß ist.
WARNUNG
GWA11422
 Den Zula dun gsg renzwert von 0.3
k g (0.66 l b) für den Zu behörkasten
nicht ü berschreiten.
 Den Belastun gsg renzwert von 215
k g (474 l b) für d ieses Fahrzeu g nicht
ü b erschreiten.
GAU39612

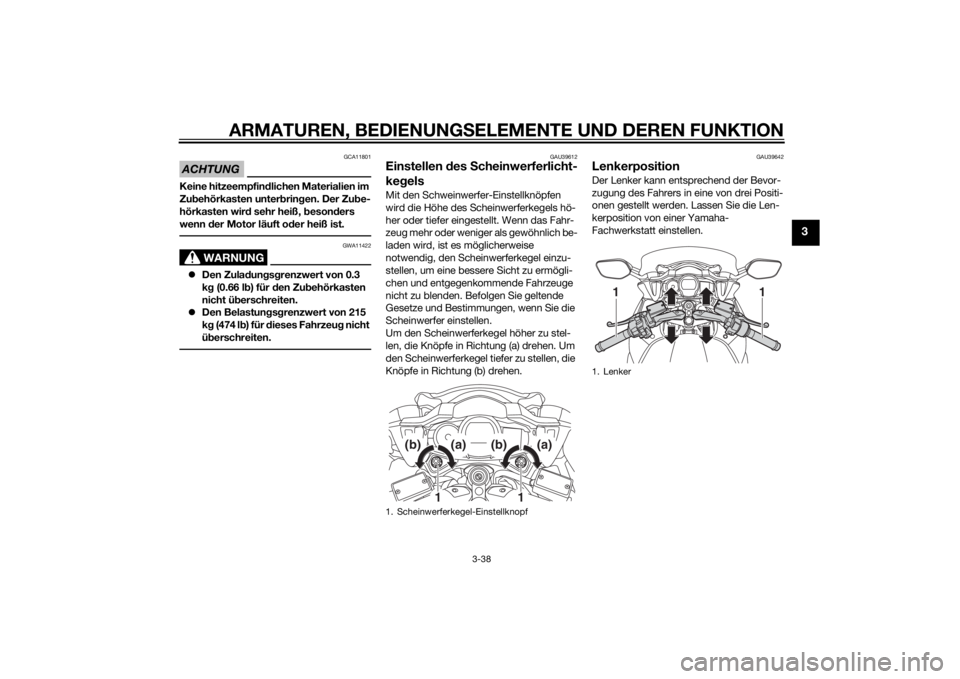

Einstellen des Scheinwerferlicht-
ke gelsMit den Schweinwerfer-Einstellknöpfen
wird die Höhe des Scheinwerferkegels hö-
her oder tiefer eingestellt. Wenn das Fahr-
zeug mehr oder weniger als gewöhnlich be-
laden wird, ist es möglicherweise
notwendig, den Scheinwerferkegel einzu-
stellen, um eine bessere Sicht zu ermögli-
chen und entgegenkommende Fahrzeuge
nicht zu blenden. Befolgen Sie geltende
Gesetze und Bestimmungen, wenn Sie die
Scheinwerfer einstellen.
Um den Scheinwerferkegel höher zu stel-
len, die Knöpfe in Richtung (a) drehen. Um
den Scheinwerferkegel tiefer zu stellen, die
Knöpfe in Richtung (b) drehen.
GAU39642
LenkerpositionDer Lenker kann entsprechend der Bevor-
zugung des Fahrers in eine von drei Positi-
onen gestellt werden. Lassen Sie die Len-
kerposition von einer Yamaha-
Fachwerkstatt einstellen.
1. Scheinwerferkegel-Einstellknopf
1
1
(b)
(a)
(b)
(a)
1. Lenker
11
U1MCG2G0.book Page 38 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-39
3
GAU54151

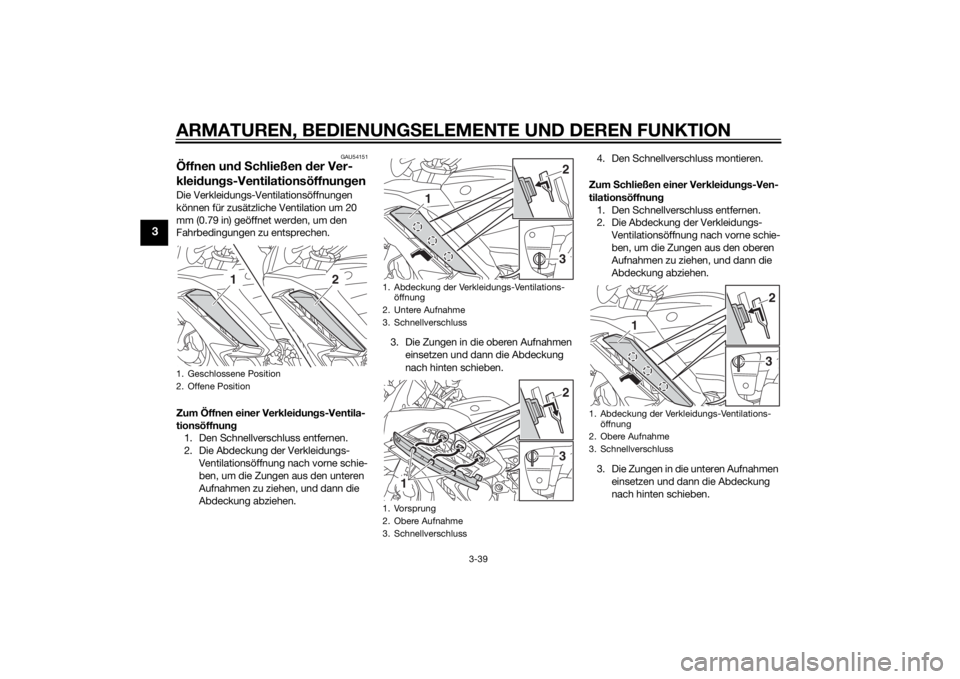

Öffnen und S chließen d er Ver-
klei dun gs-Ventilationsöffnun genDie Verkleidungs-Ventilationsöffnungen
können für zusätzliche Ventilation um 20
mm (0.79 in) geöffnet werden, um den
Fahrbedingungen zu entsprechen.
Zum Öffnen einer Verklei dun gs-Ventila-
tionsöffnun g
1. Den Schnellverschluss entfernen.
2. Die Abdeckung der Verkleidungs-
Ventilationsöffnung nach vorne schie-
ben, um die Zungen aus den unteren
Aufnahmen zu ziehen, und dann die
Abdeckung abziehen. 3. Die Zungen in die oberen Aufnahmen
einsetzen und dann die Abdeckung
nach hinten schieben. 4. Den Schnellverschluss montieren.
Zum Schließen einer Verklei dung s-Ven-
tilationsöffnun g
1. Den Schnellverschluss entfernen.
2. Die Abdeckung der Verkleidungs- Ventilationsöffnung nach vorne schie-
ben, um die Zungen aus den oberen
Aufnahmen zu ziehen, und dann die
Abdeckung abziehen.
3. Die Zungen in die unteren Aufnahmen einsetzen und dann die Abdeckung
nach hinten schieben.1. Geschlossene Position
2. Offene Position
1
2
1. Abdeckung der Verkleidungs-Ventilations-öffnung
2. Untere Aufnahme
3. Schnellverschluss
1. Vorsprung
2. Obere Aufnahme
3. Schnellverschluss
3
1
2
1
32
1. Abdeckung der Verkleidungs-Ventilations- öffnung
2. Obere Aufnahme
3. Schnellverschluss
3
1
2
U1MCG2G0.book Page 39 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-40
3
4. Den Schnellverschluss montieren.HINWEISVor dem Fahren sicherstellen, dass die Ab-
deckungen der Verkleidungs-Ventilations-
öffnungen richtig montiert sind.
GAU39672
Rückspie gelDie Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorn
oder hinten eingeklappt werden. Die Rück-
spiegel vor der Fahrt in ihre ursprüngliche
Position bringen.
WARNUNG
GWA14372
Vor dem Fahren sicherstellen, dass die
Rückspieg el wieder in ihrer ursprün gli-
chen Position sin d.
GAU54141
Teleskopg ab el einstellen
WARNUNG
GWA14671
Die Fe dervorspannun g an bei den Ga bel-
holmen gleichmäßig einstellen, d a ande-
renfalls Fahrverhalten un d S ta bilität be-
einträchti gt wer den könnten.Jeder Gabelholm besitzt eine Einstell-
schraube zur Einstellung der Federvor-
spannung. Der rechte Gabelholm ist mit ei-
nem Knopf zur Einstellung der
Zugstufendämpfung und mit einer Schrau-
be zur Einstellung der Druckstufendämp-
fung ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig ung d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
Zum Verringern der Federvorspannung (Fe-
derung weicher) beide Einstellschrauben in
Richtung (b) drehen.
1. Vorsprung
2. Untere Aufnahme
3. Schnellverschluss
1
32
1. Fahrposition
2. Parkposition
2
2
1
2 2
1
U1MCG2G0.book Page 40 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-41
3

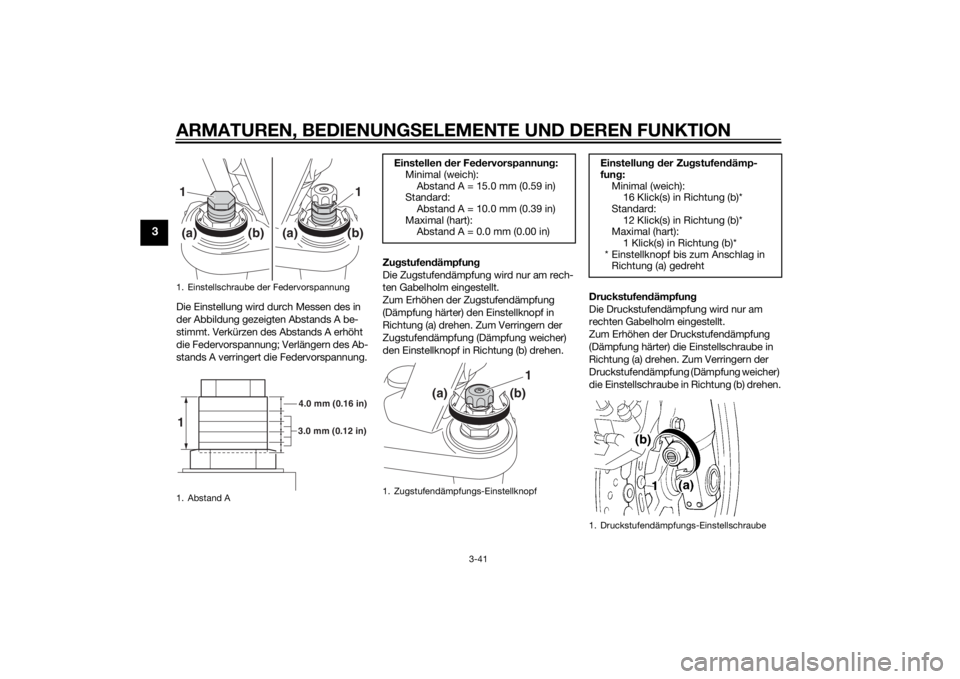

Die Einstellung wird durch Messen des in
der Abbildung gezeigten Abstands A be-
stimmt. Verkürzen des Abstands A erhöht
die Federvorspannung; Verlängern des Ab-
stands A verringert die Federvorspannung. Zu
gstufen dämpfun g
Die Zugstufendämpfung wird nur am rech-
ten Gabelholm eingestellt.
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) den Einstellknopf in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
den Einstellknopf in Richtung (b) drehen. Druckstufen
dämpfun g
Die Druckstufendämpfung wird nur am
rechten Gabelholm eingestellt.
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Druckstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.1. Einstellschraube der Federvorspannung
1. Abstand A
(a)
(b)1
1(a)
(b)
4.0 mm (0.16 in)
3.0 mm (0.12 in)
1
Einstellen der Fe dervorspannung :
Minimal (weich):
Abstand A = 15.0 mm (0.59 in)
Standard: Abstand A = 10.0 mm (0.39 in)
Maximal (hart): Abstand A = 0.0 mm (0.00 in)1. Zugstufendämpfungs-Einstellknopf
(a)
(b)
1
Einstellun g d er Zu gstufen dämp-
fun g:
Minimal (weich): 16 Klick(s) in Richtung (b)*
Standard:
12 Klick(s) in Richtung (b)*
Maximal (hart): 1 Klick(s) in Richtung (b)*
* Einstellknopf bis zum Anschlag in Richtung (a) gedreht 1. Druckstufendämpfungs-Einstellschraube
U1MCG2G0.book Page 41 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-42
3
HINWEISObwohl die Gesamtanzahl von Klicks des
Dämpfungs-Einstellmechanismus auf-
grund von kleinen Abweichungen in der
Herstellung nicht exakt den oben genann-
ten Vorgaben entsprechen mag, repräsen-
tiert die tatsächliche Anzahl von Klicks den
gesamten Einstellbereich. Um eine präzise
Einstellung zu erzielen, sollte man die An-
zahl Positionen der einzelnen Dämpfungs-
Einstellmechanismen überprüfen und die
obigen Angaben entsprechend revidieren.
GAU14917

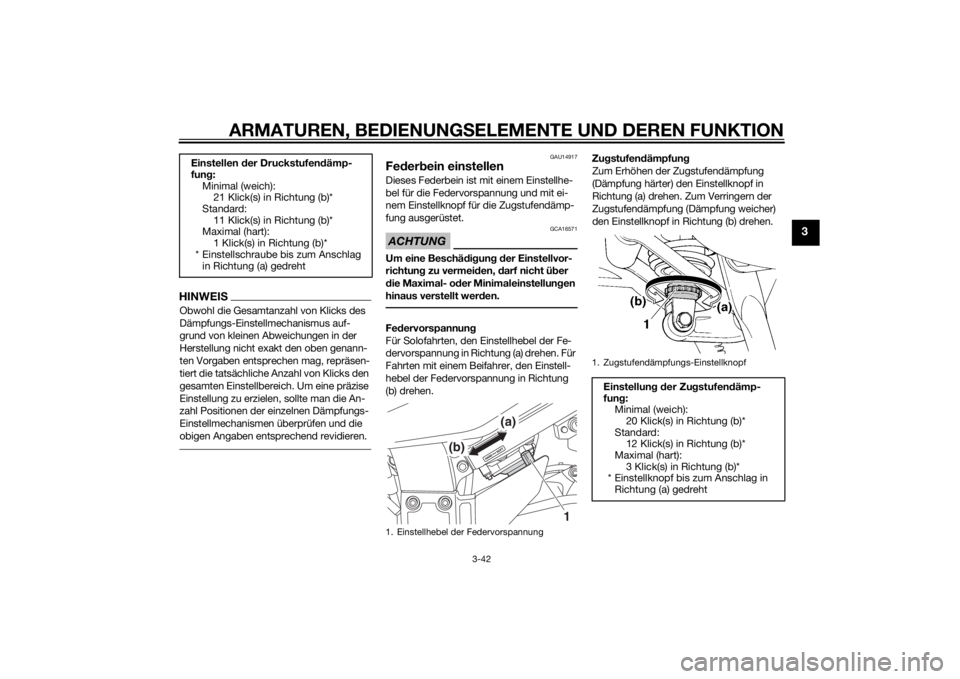

Fe der bein einstellenDieses Federbein ist mit einem Einstellhe-
bel für die Federvorspannung und mit ei-
nem Einstellknopf für die Zugstufendämp-
fung ausgerüstet.ACHTUNG
GCA16571
Um eine Beschä dig ung d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
hinaus verstellt wer den.Fe dervorspannun g
Für Solofahrten, den Einstellhebel der Fe-
dervorspannung in Richtung (a) drehen. Für
Fahrten mit einem Beifahrer, den Einstell-
hebel der Federvorspannung in Richtung
(b) drehen. Zu
gstufen dämpfun g
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) den Einstellknopf in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
den Einstellknopf in Richtung (b) drehen.
Einstellen
der Druckstufen dämp-
fun g:
Minimal (weich): 21 Klick(s) in Richtung (b)*
Standard:
11 Klick(s) in Richtung (b)*
Maximal (hart): 1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in Richtung (a) gedreht 1. Einstellhebel der Federvorspannung
1
(b)
(a)
1. Zugstufendämpfungs-Einstellknopf
Einstellung d er Zu gstufen dämp-
fun g:
Minimal (weich): 20 Klick(s) in Richtung (b)*
Standard: 12 Klick(s) in Richtung (b)*
Maximal (hart):
3 Klick(s) in Richtung (b)*
* Einstellknopf bis zum Anschlag in Richtung (a) gedreht
U1MCG2G0.book Page 42 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-43
3
HINWEISUm eine präzise Einstellung zu erzielen,
sollte man die Anzahl der Klicks oder Um-
drehungen des Dämpfungs-Einstellmecha-
nismus überprüfen. Der Verstellumfang
entspricht möglicherweise aufgrund von
kleinen Abweichungen in der Herstellung
nicht exakt den aufgeführten technischen
Angaben.
WARNUNG
GWA10222
Dieses Feder bein enthält S tickstoff un-
ter hohem Druck. Lesen Sie die folg en-
d en Informationen aufmerksam durch,
b evor Sie mit d em Feder bein hantieren.
 Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
 Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
 Den Zylind er niemals verformen
o der beschä dig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten. 
Entsor gen Sie ein b eschädig tes
o der a bgenutztes Fe der bein nicht
sel bst . Brin
gen
S ie das Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartung .
GAU15306
Seitenstän derDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem o der nicht
richti g hochg eklapptem Seitenstän der
(o der einem d er nicht oben bleib t) fah-
ren. Ein nicht völli g hoch geklappter Sei-
tenstän der kann den Fahrer d urch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein Starten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hin dert. Prüfen Sie deshal b d as System
re gelmäßi g. Fal l

s Störun gen an d iesem
U1MCG2G0.book Page 43 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-44
3
S ystem fest gestellt werd en, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
GAU54491
Zün dunter brechun gs- u. Anlass-
sperrschalter- SystemDas Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:
 Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
 Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
 Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
U1MCG2G0.book Page 44 Wednesday, June 4, 2014 8:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-45
3

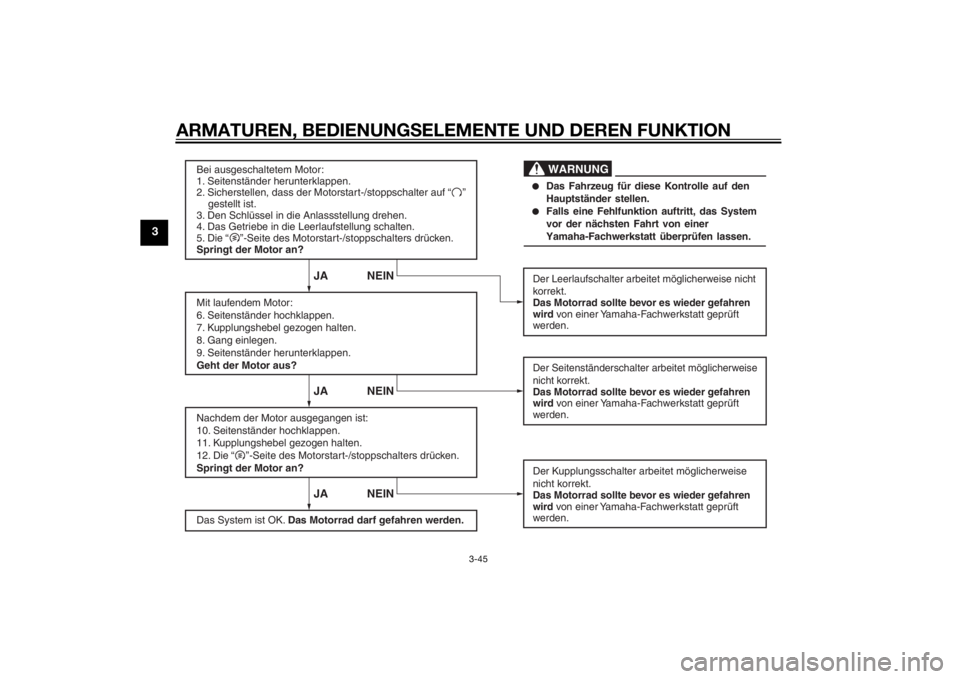

WARNUNG
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstart-/stoppschalter auf “ ”
gestellt ist.
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
●
Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.
●
Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
U1MCG2G0.book Page 45 Wednesday, June 4, 2014 8:49 AM
