CONSIGNES DE SÉCURITÉ
1-4
1
tester les produits disponibles sur le mar-
ché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendues ou montées par
un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils représen-
tent pour soi-même et pour autrui. La mise
en place de produits issus du marché se-
condaire ou l’exécution d’une autre modifi-
cation du véhicule venant altérer le concept
ou les caractéristiques du véhicule peut
soumettre les occupants du véhicule ou
des tiers à des risques accrus de blessures
ou de mort. Le propriétaire est responsable
des dommages découlant d’une modifica-
tion du véhicule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-
rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui-
don ou autour de la fourche peu-
vent créer des déséquilibres dus à
une mauvaise distribution du poids
ou à des changements d’ordre aé-
rodynamique. Si des accessoires
sont montés sur le guidon ou
autour de la fourche, ils doivent être
aussi légers et compacts que pos-
sible.
• Des accessoires volumineux
risquent de gravement réduire la
stabilité de la moto en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever la moto
et le vent latéral peut la rendre ins-
table. De tels accessoires peuventégalement rendre le véhicule ins-
table lors du croisement ou du dé-
passement de camions.
• Certains accessoires peuvent for-
cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.
La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
U1MCF2F0.book Page 4 Thursday, May 29, 2014 2:44 PM
Page 12 of 120
CONSIGNES DE SÉCURITÉ
1-5
1
page 6-20 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
Transport de la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans
un autre véhicule.
Retirer tous les éléments lâches de la
moto.
S’assurer que le robinet de carburant
(le cas échéant) est à la position “OFF”
et qu’il n’y a pas de fuites de carbu-
rant.
Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.
Engager une vitesse (pour les modè-
les munis d’une boîte de vitesses à
commande manuelle).
Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement dessangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.
Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.U1MCF2F0.book Page 5 Thursday, May 29, 2014 2:44 PM
Page 13 of 120
DESCRIPTION
2-1
2
FAU10411

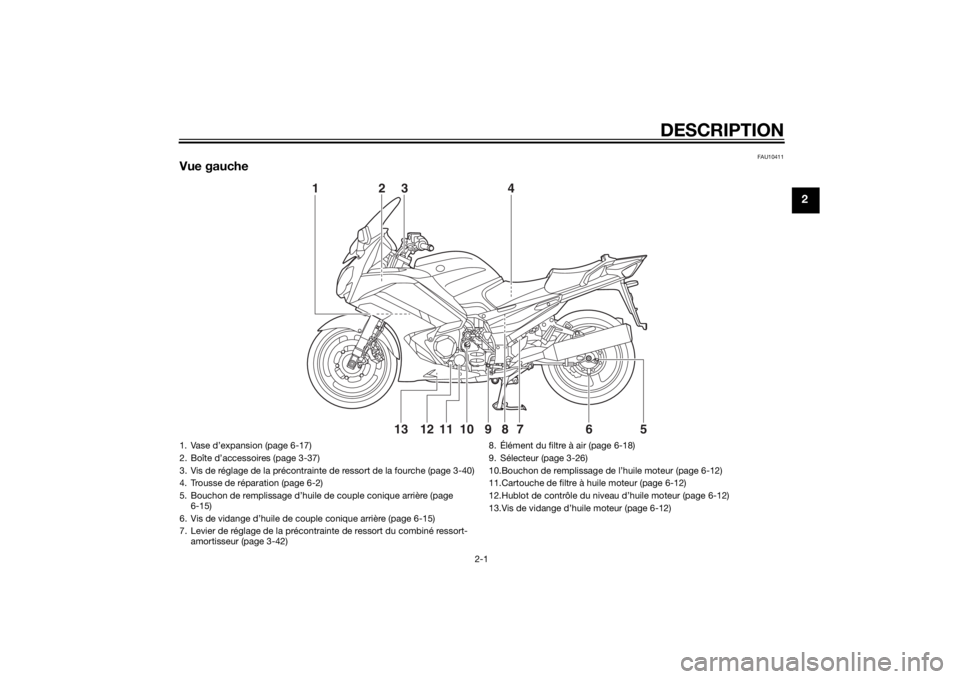

Vue gauche
12
34
5 76
8 9 10 11 12 13
1. Vase d’expansion (page 6-17)
2. Boîte d’accessoires (page 3-37)
3. Vis de réglage de la précontrainte de ressort de la fourche (page 3-40)
4. Trousse de réparation (page 6-2)
5. Bouchon de remplissage d’huile de couple conique arrière (page
6-15)
6. Vis de vidange d’huile de couple conique arrière (page 6-15)
7. Levier de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 3-42)8. Élément du filtre à air (page 6-18)
9. Sélecteur (page 3-26)
10.Bouchon de remplissage de l’huile moteur (page 6-12)
11.Cartouche de filtre à huile moteur (page 6-12)
12.Hublot de contrôle du niveau d’huile moteur (page 6-12)
13.Vis de vidange d’huile moteur (page 6-12)
U1MCF2F0.book Page 1 Thursday, May 29, 2014 2:44 PM
Page 14 of 120
DESCRIPTION
2-2
2
FAU10421

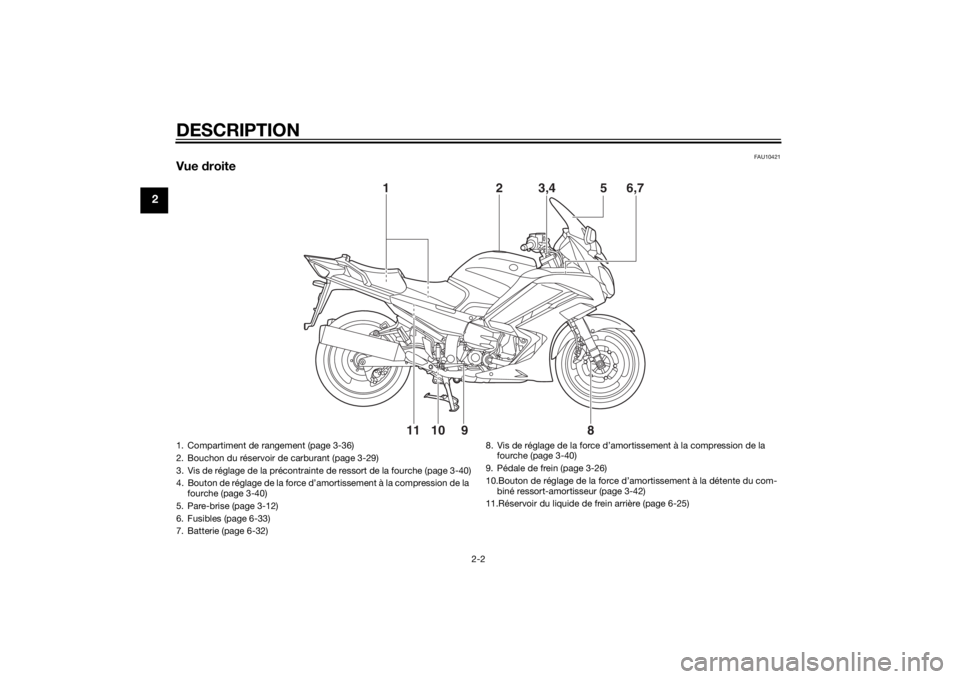

Vue droite
8
9 10 116,7
5 3,4 2 1
1. Compartiment de rangement (page 3-36)
2. Bouchon du réservoir de carburant (page 3-29)
3. Vis de réglage de la précontrainte de ressort de la fourche (page 3-40)
4. Bouton de réglage de la force d’amortissement à la compression de la
fourche (page 3-40)
5. Pare-brise (page 3-12)
6. Fusibles (page 6-33)
7. Batterie (page 6-32)8. Vis de réglage de la force d’amortissement à la compression de la
fourche (page 3-40)
9. Pédale de frein (page 3-26)
10.Bouton de réglage de la force d’amortissement à la détente du com-
biné ressort-amortisseur (page 3-42)
11.Réservoir du liquide de frein arrière (page 6-25)U1MCF2F0.book Page 2 Thursday, May 29, 2014 2:44 PM
Page 15 of 120
DESCRIPTION
2-3
2
FAU10431
Commandes et instruments
12 3 4 56
78 2 9
10,11 12
11
1. Levier d’embrayage (page 3-25)
2. Rétroviseur (page 3-39)
3. Combiné de contacteurs gauche (page 3-23)
4. Réservoir du liquide d’embrayage (page 6-25)
5. Bloc de compteurs multifonctions (page 3-9)
6. Contacteur à clé/antivol (page 3-2)
7. Réservoir du liquide de frein avant (page 6-25)
8. Combiné de contacteurs droit (page 3-23)9. Levier de frein (page 3-26)
10.Poignée des gaz (page 6-20)
11.Poignées chauffantes (page 3-12)
12.Bouton de réglage de faisceau de phare (page 3-37)
U1MCF2F0.book Page 3 Thursday, May 29, 2014 2:44 PM
Page 16 of 120
COMMANDES ET INSTRUMENTS
3-1
3
FAU10978
Immobilisateur antivolCe véhicule est équipé d’un immobilisa-
teur, dispositif de dissuasion de vol intégré,
protégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :
une clé d’enregistrement de codes
(anneau en plastique rouge)
deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé
un transpondeur (dans la clé d’enre-
gistrement de codes)
un immobilisateurun bloc de commande électronique
(ECU)
un témoin de l’immobilisateur antivol
(Voir page 3-6.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code
étant un procédé délicat, il faut le confier à
un concessionnaire Yamaha, en se présen-
tant chez lui avec le véhicule ainsi que les
trois clés. Ne pas se servir de la clé à an-
neau rouge pour conduire le véhicule.
Celle-ci ne doit servir que pour l’enregistre-
ment des codes. Toujours se servir d’une
clé à anneau noir pour conduire le véhicule.
ATTENTION
FCA11822
NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout réenre-
gistrement de code est impossible.
Le moteur se mettra en marche
avec les clés conventionnelles,
mais il faudra remplacer tout le sys-
tème de l’immobilisateur antivol si
l’enregistrement d’un nouveau
code s’avère nécessaire (p. ex., fa-
brication d’un double supplémen-
taire ou perte de toutes les clésconventionnelles). Il est dès lors
hautement recommandé d’utiliser
une des clés conventionnelles pour
la conduite et de conserver la clé
d’enregistrement de codes dans un
lieu sûr.
Ne plonger aucune des clés dans
du liquide.
N’exposer aucune clé à des tempé-
ratures excessivement élevées.
Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de haut-
parleurs).
Ne pas placer d’objet transmettant
des signaux électriques à proximité
d’une des clés.
Ne pas déposer d’objet lourd sur
aucune des clés.
Ne rectifier aucune des clés ni mo-
difier leur forme.
Ne pas retirer l’anneau en plastique
des clés.
Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.
Éloigner les clés de contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d’enregistrement de codes.
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau
noir)U1MCF2F0.book Page 1 Thursday, May 29, 2014 2:44 PM
Page 17 of 120
COMMANDES ET INSTRUMENTS
3-2
3
Éloigner les clés d’autres immobili-
sateurs antivols du contacteur à
clé, car celles-ci risquent de provo-
quer des interférences.
FAU10473
Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
(clé à anneau rouge), conserver celle-ci
FAU26812
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, les
feux arrière, l’éclairage de la plaque d’im-matriculation et les veilleuses s’allument, et
le moteur peut être mis en marche. La clé
ne peut être retirée.
N.B.
dès la mise en marche du moteur et restent
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte de contrôle du
véhicule et être la cause d’un accident.
FAU10693
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.
P
ON
OFF
LOCK
U1MCF2F0.book Page 2 Thursday, May 29, 2014 2:44 PM
Page 18 of 120
COMMANDES ET INSTRUMENTS
3-3
3
Blocage de la direction1. Tourner le guidon à fond vers la gau-
che ou la droite.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.Déblocage de la direction
Introduire la clé dans la serrure du contac-
teur à clé, appuyer sur la clé et la tourner
sur “OFF” tout en la maintenant enfoncée.
FAU39461
(stationnement)
La direction est bloquée ; les feux arrière,
l’éclairage de la plaque d’immatriculation et
les veilleuses sont allumés. Les feux de dé-
tresse et les clignotants peuvent être allu-
més, mais tous les autres circuits élec-
triques sont coupés. La clé peut être
retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA11021
Ne pas utiliser la position de stationne-
ment trop longtemps, car la batterie
pourrait se décharger.
1. Appuyer.
2. Tourner.12
1. Appuyer.
2. Tourner.12
U1MCF2F0.book Page 3 Thursday, May 29, 2014 2:44 PM
Page 19 of 120
COMMANDES ET INSTRUMENTS
3-4
3
FAU49396
Voyants et témoins d’alerte
FAU11031
Témoin des clignotants “ ” et “ ”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11124
Témoin d’alerte du niveau d’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.N.B.
ou décélération brusques, le témoin
FAU58400
Témoins du régulateur de vitesse
Ces témoins s’allument lorsque le système
de régulation de vitesse est activé.
Cf. 3-6 pour une explication détaillée de la
fonction de ces témoins.
Contrôler le bon fonctionnement du circuit
électrique de ces témoins en tournant la clé
sur “ON”. Ces témoins devraient s’allumer
pendant quelques secondes, puis
s’éteindre.
Si un témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou si un té-
moin ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU11535
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un problème est détecté dans le cir-
cuit électrique contrôlant le moteur. Dans
ce cas, il convient de faire vérifier le sys-
tème embarqué de diagnostic de pannes
par un concessionnaire Yamaha. (Les ex-
plications au sujet du système embarqué
de diagnostic de pannes se trouvent à la
page 3-22.)

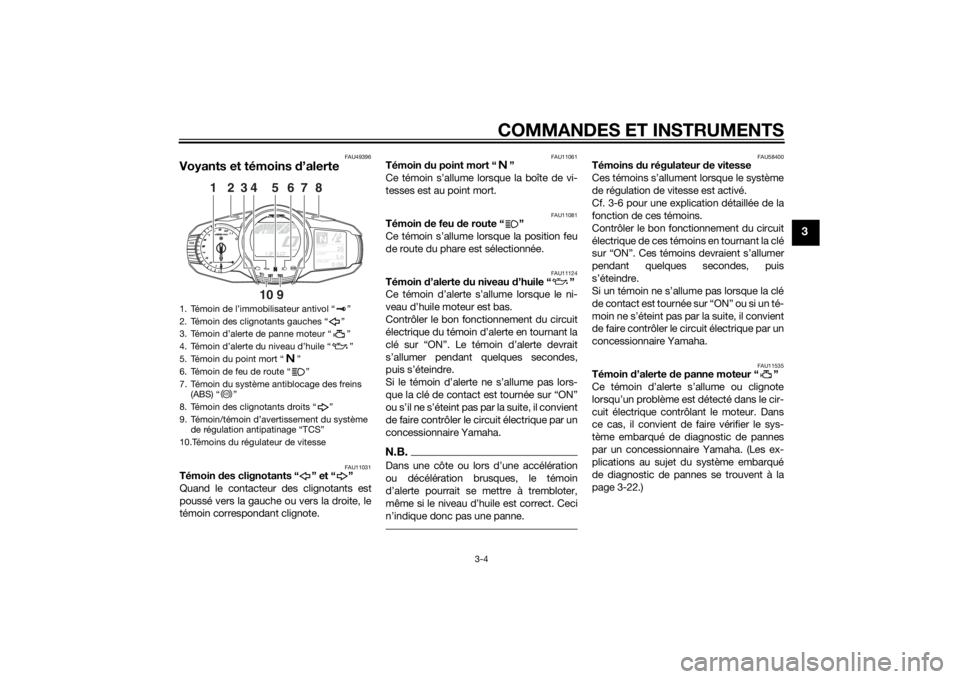

1. Témoin de l’immobilisateur antivol “ ”
2. Témoin des clignotants gauches “ ”
3. Témoin d’alerte de panne moteur “ ”
4. Témoin d’alerte du niveau d’huile “ ”
5. Témoin du point mort “ ”
6. Témoin de feu de route “ ”
7. Témoin du système antiblocage des freins
(ABS) “ ”
8. Témoin des clignotants droits “ ”
9. Témoin/témoin d’avertissement du système
de régulation antipatinage “TCS”
10.Témoins du régulateur de vitesse
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
1
2
8
3
7
4
9
10
6
5
ABS
U1MCF2F0.book Page 4 Thursday, May 29, 2014 2:44 PM
Page 20 of 120
COMMANDES ET INSTRUMENTS
3-5
3
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU51662
Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la
position “ON” et s’éteint lorsque la vitesse
atteint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :
ne s’allume pas lorsque la clé de con-
tact est tournée à la position “ON”
s’allume ou clignote pendant la
conduite
ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 3-27.)
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoin
d’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les
roues ne se bloquent lors d’un freinage
d’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que possi-
ble.N.B.Si le contacteur du démarreur est enfoncé
pendant que le moteur tourne, le témoin
d’alerte du système ABS s’allume mais il ne
s’agit pas d’un dysfonctionnement.
FAU54261
Témoin/témoin d’avertissement du sys-
tème de régulation antipatinage “TCS”
Ce témoin/témoin d’alerte clignote lorsque
le système de régulation antipatinage est

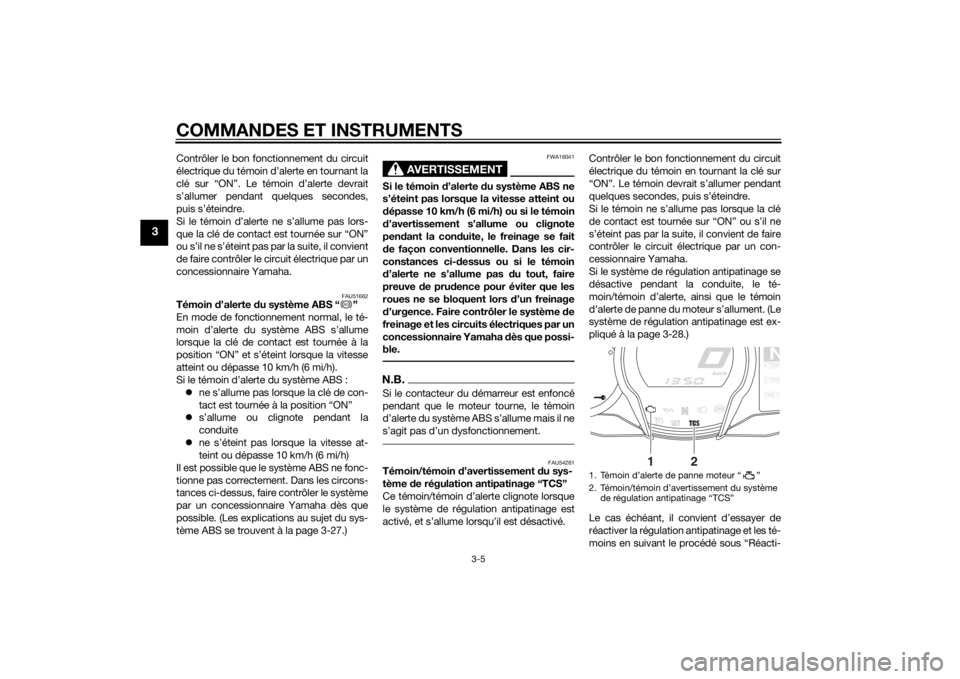

activé, et s’allume lorsqu’il est désactivé.Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un con-
cessionnaire Yamaha.
Si le système de régulation antipatinage se
désactive pendant la conduite, le té-
moin/témoin d’alerte, ainsi que le témoin
d’alerte de panne du moteur s’allument. (Le
système de régulation antipatinage est ex-
pliqué à la page 3-28.)
Le cas échéant, il convient d’essayer de
réactiver la régulation antipatinage et les té-
moins en suivant le procédé sous “Réacti-
ABS
1. Ž
2.
NA.TEM
P
C.TEM
P
TIME T
R
2
1
U1MCF2F0.book Page 5 Thursday, May 29, 2014 2:44 PM
