ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6
6*Système d’admis-
sion d’air• S’assurer du bon état du clapet
de coupure d’air, du clapet
flexible et de la durite.
• Remplacer toute pièce endom-
magée.√√√√√ N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1MCF2F0.book Page 4 Thursday, May 29, 2014 2:44 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6
FAU1770K
Entretiens périodiques et fréquences de graissageN° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1Élément du filtre à
air• Nettoyer.√√
• Remplacer.√√
2*Embrayage• Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite.√√√√√
3*Frein avant• Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite.√√√√√√
• Remplacer les plaquettes de
frein.Quand la limite est atteinte.
4*Frein arrière• Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite.√√√√√√
• Remplacer les plaquettes de
frein.Quand la limite est atteinte.
5*Durites de frein• S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.
• Contrôler le cheminement et les
colliers.√√√√√
• Remplacer. Tous les 4 ans
6*Liquide de frein• Remplacer. Tous les 2 ans
7*Roues• Contrôler le voile et l’état.√√√√
U1MCF2F0.book Page 5 Thursday, May 29, 2014 2:44 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
8*Pneus• Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.√√√√√
9*Roulements de roue• Contrôler le jeu et s’assurer de
l’abscence d’endommagement
des roulements.√√√√
10*Bras oscillant• S’assurer du bon fonctionne-
ment et de l’absence de jeu ex-
cessif.√√√√
• Lubrifier à la graisse à base de
savon au lithium.Tous les 50000 km (30000 mi)
11*Roulements de di-
rection• S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√√√√
• Lubrifier à la graisse à base de
savon au lithium.Tous les 20000 km (12000 mi)
12*Attaches du cadre• S’assurer que tous les écrous et
vis sont correctement serrés.√√√√√
13Axe de pivot de le-
vier de frein• Lubrifier à la graisse silicone.√√√√√
14Axe de pivot de pé-
dale de frein• Lubrifier à la graisse à base de
savon au lithium.√√√√√
15Axe de pivot de le-
vier d’embrayage• Lubrifier à la graisse silicone.√√√√√
16Axe de pivot de sé-
lecteur au pied• Lubrifier à la graisse à base de
savon au lithium.√√√√√ N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL
1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1MCF2F0.book Page 6 Thursday, May 29, 2014 2:44 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
17Béquille latérale,
béquille centrale• Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium.√√√√√
18*Contacteur de bé-
quille latérale• Contrôler le fonctionnement.√√√√√√
19*Fourche avant• Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.√√√√
20*Combiné ressort-
amortisseur• Contrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas.√√√√
21*Points pivots de
bras relais et bras
de raccordement de
suspension arrière • Contrôler le fonctionnement.√√√√
• Lubrifier à la graisse à base de
savon au lithium.√√
22 Huile moteur• Changer.
• Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile.√√√√√√
23Cartouche du filtre
à huile moteur• Remplacer.√√√
24*Circuit de refroidis-
sement• Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
• Remplacer le liquide de refroidis-
sement.Tous les 3 ans N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U1MCF2F0.book Page 7 Thursday, May 29, 2014 2:44 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
FAU55251
N.B.Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou
humides.
Entretien des freins hydrauliques et de l’embrayage
• Contrôler régulièrement le niveau du liquide de frein et d’embrayage et, si nécessaire, faire l’appoint de liquide.
• Remplacer tous les deux ans les composants internes des maîtres-cylindres et des étriers de frein, du maître-cylindre et du ré-
cepteur hydraulique d’embrayage, ainsi que le liquide de frein et d’embrayage.
• Remplacer les durites d’embrayage et de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.25Huile de couple co-
nique arrière• Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile.
• Changer.√√√√√
26*Contacteur de feu
stop sur frein avant
et arrière• Contrôler le fonctionnement.√√√√√√
27Pièces mobiles et
câbles• Lubrifier.√√√√√
28*Poignée des gaz• Contrôler le fonctionnement.
• Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
• Lubrifier le câble et le boîtier de la
poignée des gaz.√√√√√
29*Éclairage, signalisa-
tion et contacteurs• Contrôler le fonctionnement.
• Régler le faisceau de phare.√√√√√√ N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1MCF2F0.book Page 8 Thursday, May 29, 2014 2:44 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
FAU18773
Dépose et repose des cachesAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAU54133
Cache A

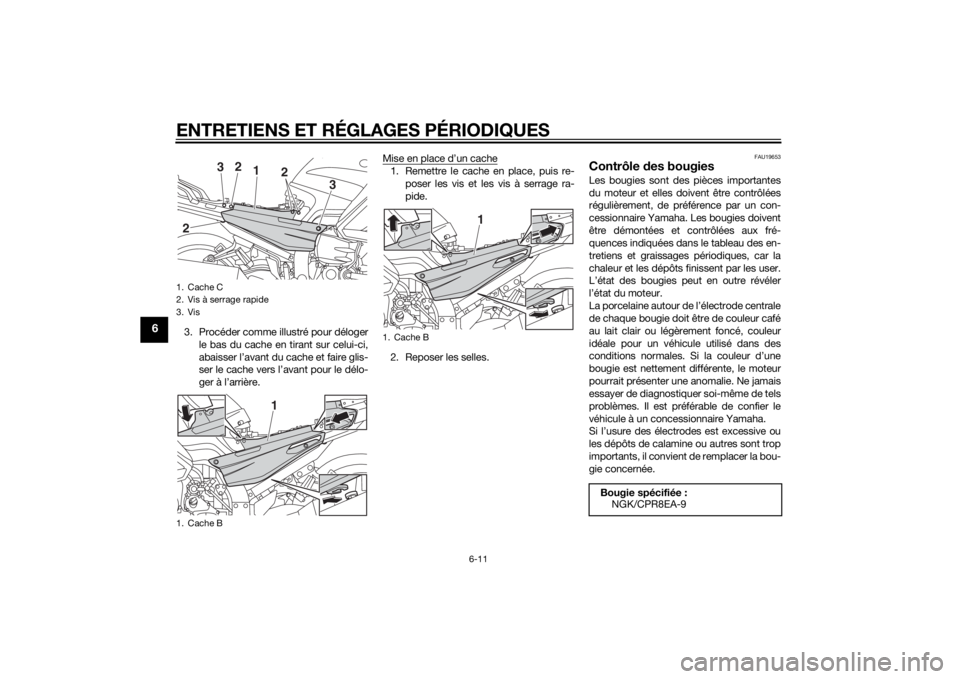

Dépose du cache1. Déposer les boulons et les rivets dé-
montables.2. Libérer la fente à l’arrière du cache de
la saillie du carénage droit.
3. Libérer la fente à l’avant du cache de
la saillie du carénage avant, puis dé-
poser le cache comme illustré.
1. Cache A
1. Cache B
1
1
1. Cache C
1
1. Cache A
2. Vis
3. Rivet démontable
1. Fente
2. Patte de fixation
1
2
3
12
U1MCF2F0.book Page 9 Thursday, May 29, 2014 2:44 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6

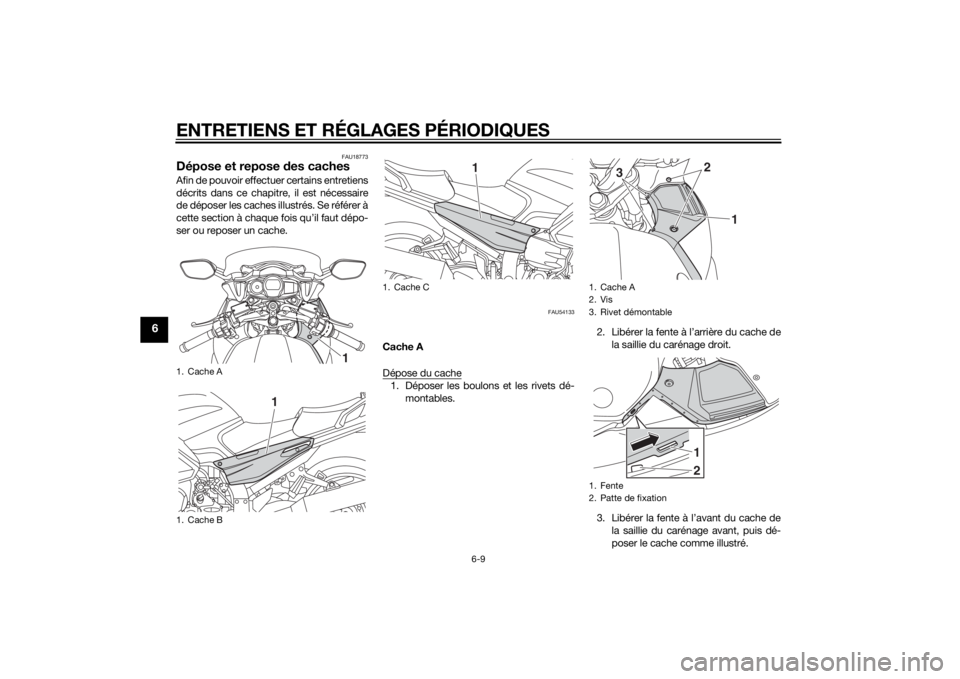

Mise en place du cache1. Placer la fente à l’avant du cache sous
la saillie du carénage avant, puis pla-
cer la fente à l’arrière du cache sur la
saillie du carénage droit comme illus-
tré.
N.B.
2. Remettre les vis et les rivets démon-
tables en place.Caches B et C
Dépose d’un cache
1. Déposer les selles. (Voir page 3-32.)
2. Retirer les vis et les vis à serrage ra-
pide.
1. Fente
2. Patte de fixation
1. Fente
2. Patte de fixation
2
1
2
1
1. Fente
2. Patte de fixation
1. Fusible
1
2
1
1. Cache B
2. Vis à serrage rapide
3. Vis
12
2 3
3 2
3
U1MCF2F0.book Page 10 Thursday, May 29, 2014 2:44 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6

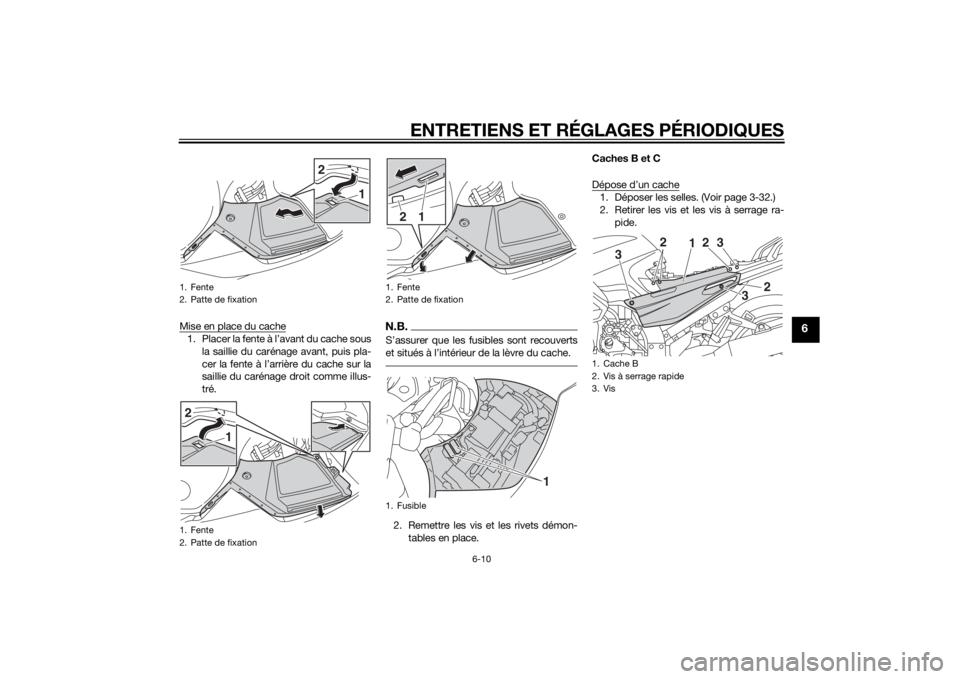

3. Procéder comme illustré pour déloger
le bas du cache en tirant sur celui-ci,
abaisser l’avant du cache et faire glis-
ser le cache vers l’avant pour le délo-
ger à l’arrière.Mise en place d’un cache
1. Remettre le cache en place, puis re-
poser les vis et les vis à serrage ra-
pide.
2. Reposer les selles.
FAU19653
Contrôle des bougiesLes bougies sont des pièces importantes
du moteur et elles doivent être contrôlées
régulièrement, de préférence par un con-
cessionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le
véhicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.
1. Cache C
2. Vis à serrage rapide
3. Vis
1. Cache B
1
2
2
23
3
1
1. Cache B
1
Bougie spécifiée :
NGK/CPR8EA-9
U1MCF2F0.book Page 11 Thursday, May 29, 2014 2:44 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.N.B.

bonne approximation consiste à serrer de1/4…1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
ATTENTION
FCA10841
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deux
sens.
FAU19887
Huile moteur et cartouche du
filtre à huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la car-
touche du filtre à huile aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.

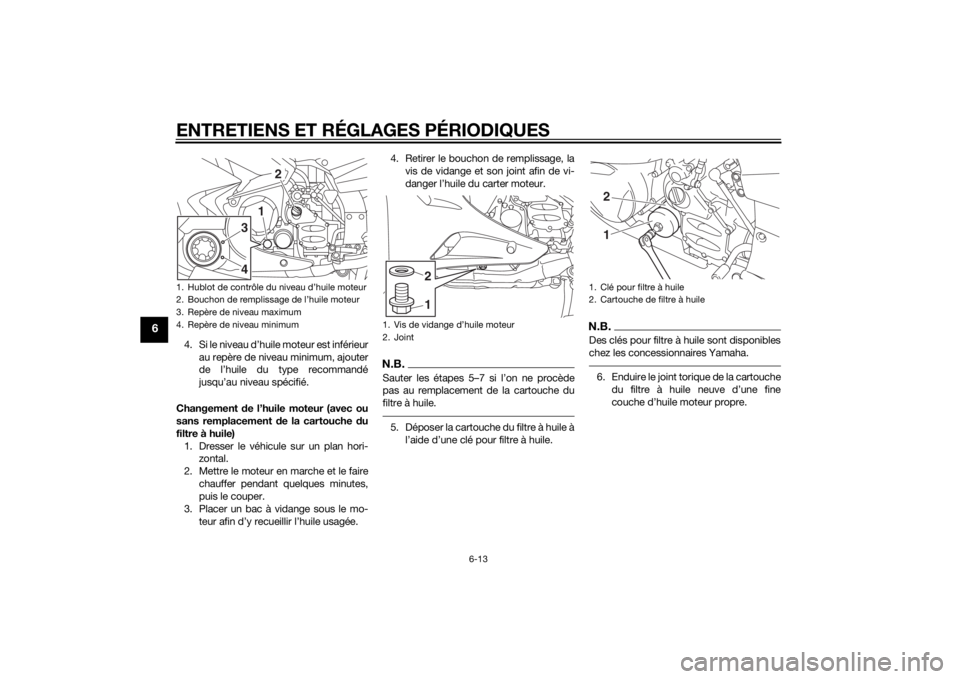

Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur gauche du carter mo-
teur.N.B.
les repères de niveau minimum et maxi-
mum.

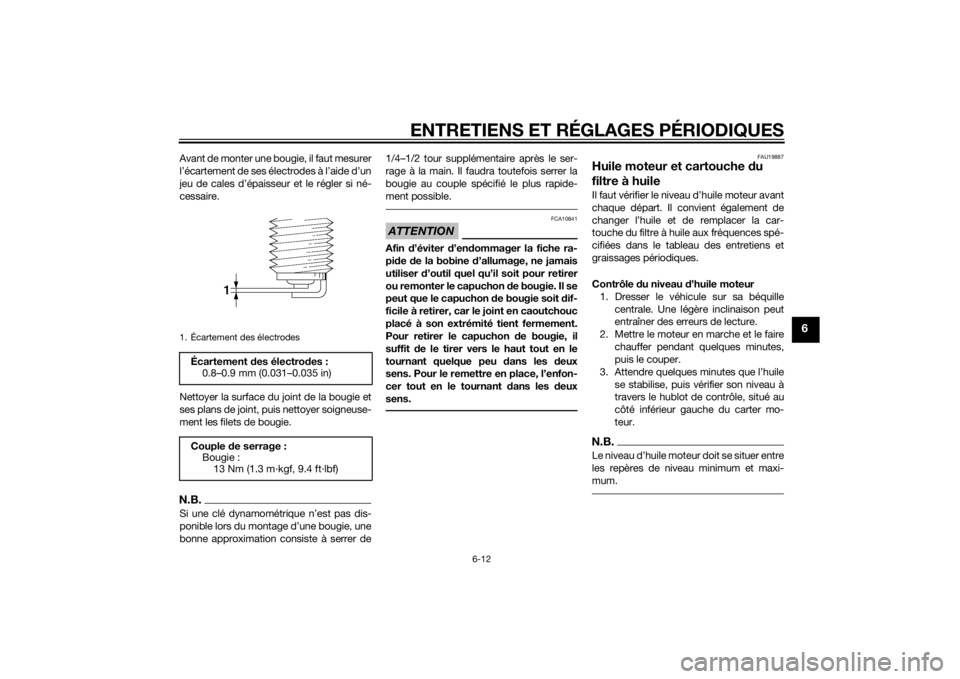

1. Écartement des électrodesÉcartement des électrodes :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie :
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1MCF2F0.book Page 12 Thursday, May 29, 2014 2:44 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.4. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.
N.B.
pas au remplacement de la cartouche du
filtre à huile.5. Déposer la cartouche du filtre à huile à

N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.6. Enduire le joint torique de la cartouche


1.
2.
3. Repère de niveau maximum
4. Repère de niveau minimum
31
4
2
1.
2. Joint
12
1. Clé pour filtre à huile
2. Cartouche de filtre à huile
12
U1MCF2F0.book Page 13 Thursday, May 29, 2014 2:44 PM
