Funções dos controlos e instrumentos
3-27
3
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.
PRECAUÇÃO
PCA16831
Mantenha to do o tipo d e ímanes (incluin-
d o ferramentas magnéticas, chaves d e
fen das magnéticas, etc.) afasta dos dos
cubos das ro das da frente e d e trás;
caso contrário, os rotores magnéticos
equipa dos nos cubos das ro das po dem
ficar danifica dos, resultan do num incor-
reto desempenho do ABS e do sistema
d e travões unifica do.
PAU54271
Sistema de controlo de tração
O sistema de controlo de tração ajuda a
manter a tração durante a aceleração em
superfícies escorregadias, como em pisos
não pavimentados ou molhados. Se for de-
tetado pelos sensores que a roda traseira
está a perder a aderência (patinagem), o
sistema de controlo de tração ativa-se para
regular a potência do motor para o nível ne-
cessário para restabelecer a tração. O indi-
cador/luz de advertência do “TCS” fica
intermitente para informar o condutor de
que o controlo de tração está acionado.
NOTA
O condutor também po derá notar ligeiras
alterações no ruído do motor e do escape
quando o sistema de controlo de tração for
acionado.
AVISO
PWA15432
O sistema de controlo de tração não
substitui uma con dução a dequad a às
con dições. O sistema d e controlo de tra-
ção não consegue impe dir a per da de
tração devi do a excesso de veloci dad e
na entra da de curvas, a aceleração ex-
cessiva em ângulos de gran de inclina-
ção ou d urante travagens e não impe de
a per da de ad erência da ro da dianteira.
Tal como com qualquer motociclo, te-
nha cui dad o ao abor dar superfícies que
possam ser escorrega dias e evite super-
fícies muito escorrega dias.
Quando a chave é rodada para “ON”, o sis-
tema de controlo de tração é ativado auto-
maticamente.
O sistema de controlo de tração só pode
ser ligado ou desligado manualmente
quando a chave está na posição “ON” e o
motociclo parado.

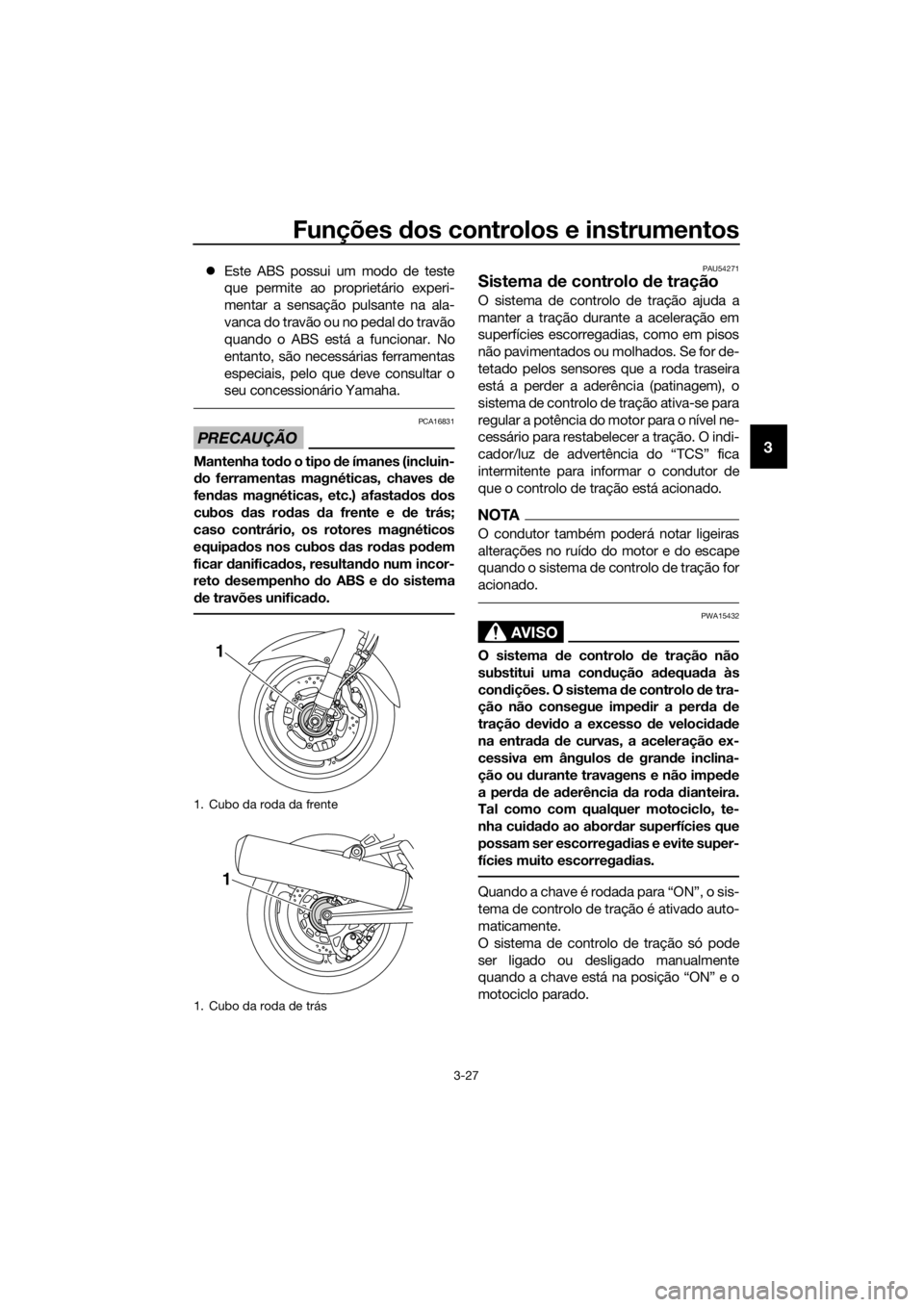

1. Cubo da roda da frente
1. Cubo da roda de trás
1
1
UB88P0P0.book Page 27 Friday, October 16, 2015 2:29 PM

Funções dos controlos e instrumentos
3-28
3
NOTA
Desligue o sistema de controlo de tração
para ajudar a libertar a roda traseira se o
motociclo ficar preso na lama, areia ou
noutra superfície mole.
PRECAUÇÃO
PCA16801
Utilize apenas os pneus especifica dos.
(Consulte a página 6-22.) A utilização d e
pneus com outras dimensões impe dirá
que o sistema de controlo de tração
controle a rotação do pneu com preci-
são.
Ativar/ desativar o sistema de controlo
d e tração
AVISO
PWA15441
Certifique-se de que para o veículo an-
tes de fazer quaisquer ajustes ao siste-
ma de controlo de tração. A alteração
d os ajustes durante a con dução pod e
d istrair o con dutor e aumentar o risco de
aci dente.
Para desativar o sistema de controlo de
tração, prima o botão “TCS” do módulo do
contador multifuncional durante, pelo me-
nos, 2 segundos. O indicador/luz de adver-
tência do “TCS” acender-se-á.
Para ativar o sistema de controlo de tração,
prima novamente o botão “TCS”. O indica-
dor/luz de advertência do “TCS” apagar-
se-á. Reposição
O sistema de controlo de tração ficará de-
sativado nas condições seguintes:
 Quando a roda traseira roda com o
descanso central para baixo e a chave
está na posição “ON”.
 A roda dianteira ou a roda traseira per-
dem o contacto com o piso durante a
condução.
 Patinagem excessiva da roda traseira.
Se o sistema de controlo de tração ficar de-
sativado, o indicador/luz de advertência do
“TCS” e a luz de advertência de problema
no motor acendem-se.
Para reiniciar o sistema de controlo de tra-
ção
Rode a chave para “OFF”. Aguarde, pelo
menos, 1 segundo e volte a rodar a chave
para “ON”. O indicador/luz de advertência
do “TCS” devem desligar-se e o sistema fi-
cará ativado. A luz de advertência de pro-
blema no motor deve apagar-se depois de
o motociclo atingir a velocidade mínima de
20 km/h (12 mi/h). Se o indicador/luz de ad-
vertência do “TCS” e/ou a luz de advertên-
cia de problema no motor permanecerem
ligados depois da reiniciação, o motociclo
pode continuar a ser utilizado; contudo, so-
licite a um concessionário Yamaha que ve-
rifique o motociclo logo que possível.

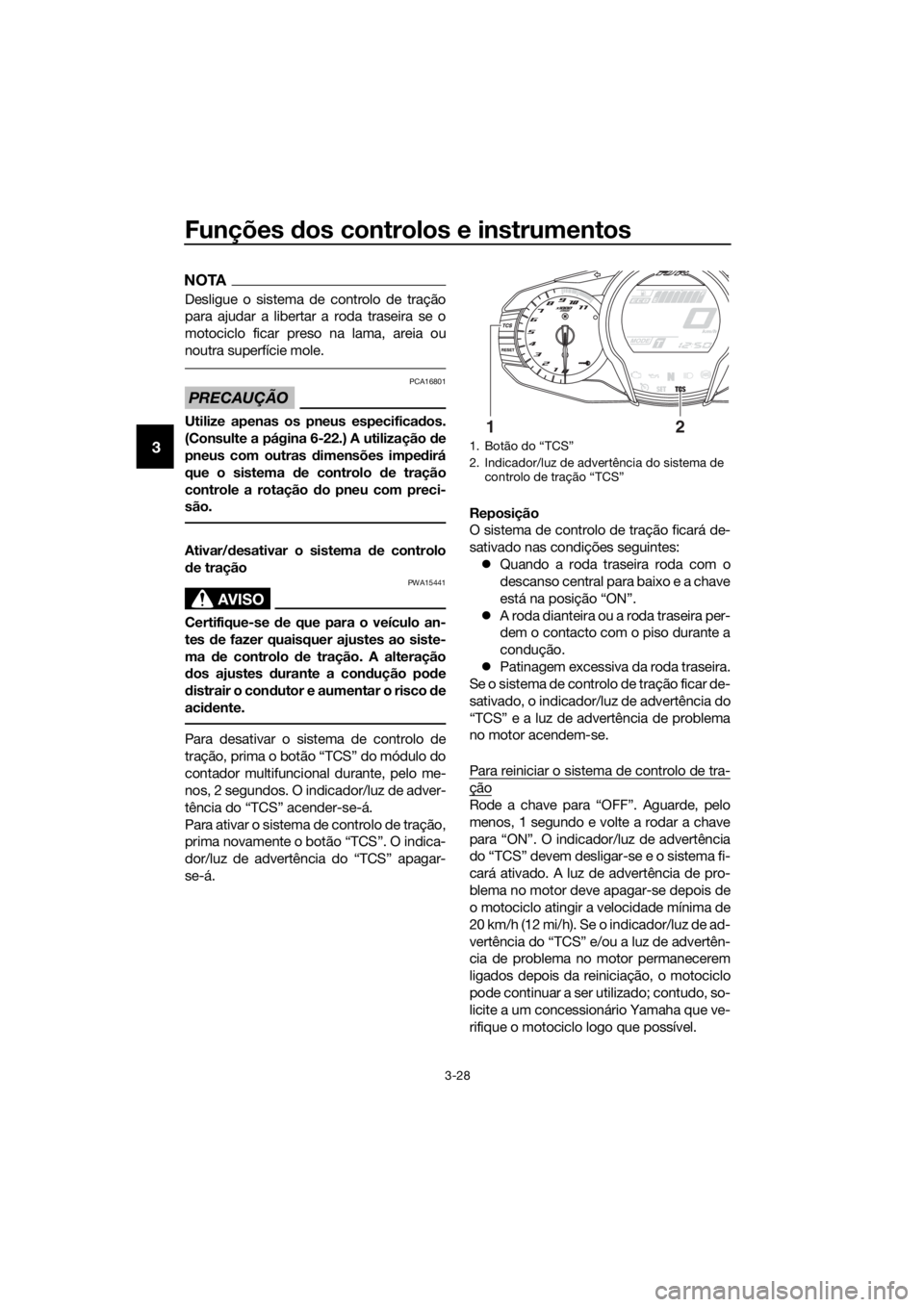

1. Botão do “TCS”
2. Indicador/luz de advertência do sistema de controlo de tração “TCS”
12
UB88P0P0.book Page 28 Friday, October 16, 2015 2:29 PM

Funções dos controlos e instrumentos
3-29
3
PAU13075
Tampa do depósito de combustí-
vel
Abertura da tampa do d epósito d e com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiro s do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.
Fecho da tampa d o depósito de com-
bustível
1. Coloque a tampa do depósito de combustível, empurrando-a com a
chave inserida na fechadura.
2. Rode a chave no sentido contrário ao dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.
NOTA
A tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento d e
combustível. As fugas de combustível
constituem um perigo de incên dio.

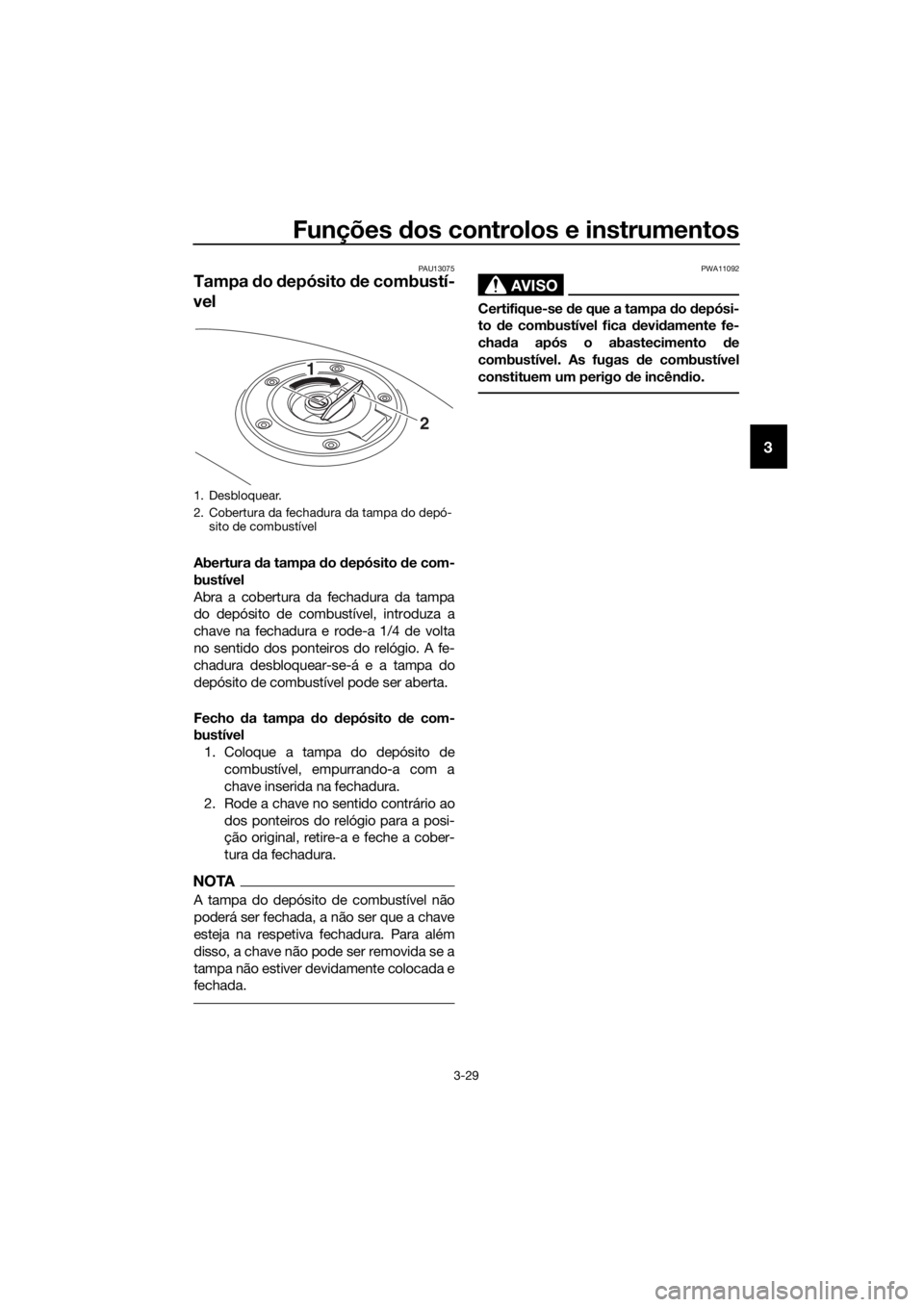

1. Desbloquear.
2. Cobertura da fechadura da tampa do depó-
sito de combustível
2
1
UB88P0P0.book Page 29 Friday, October 16, 2015 2:29 PM

Funções dos controlos e instrumentos
3-30
3
PAU13222
Combustível
Verifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores d e gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos d urante o rea-
bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derramad o com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pintad as ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,
consulte ime diatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU49743
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.

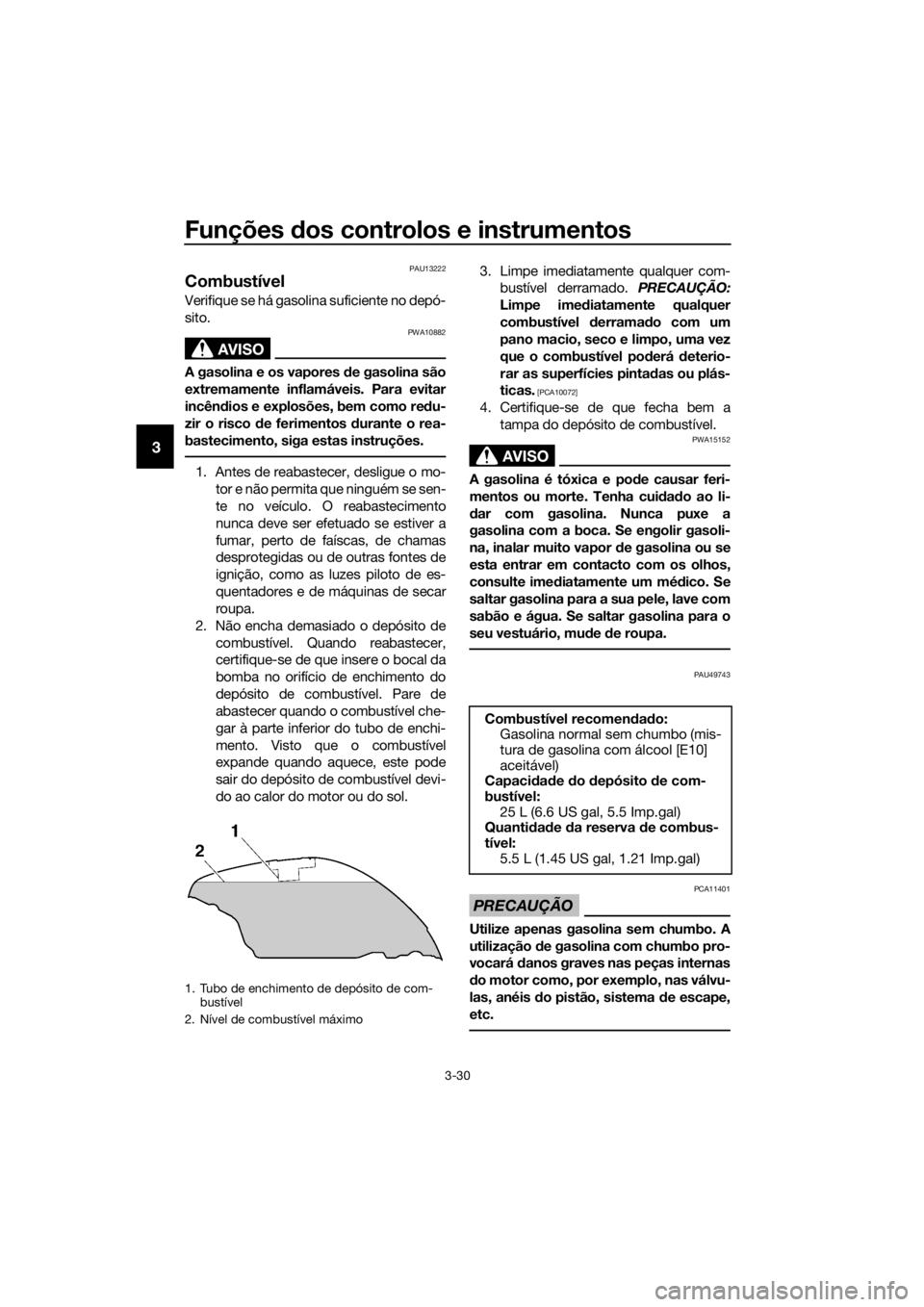

1. Tubo de enchimento de depósito de com- bustível
2. Nível de combustível máximo
Combustível recomen dad o:
Gasolina normal sem chumbo (mis-
tura de gasolina com álcool [E10]
aceitável)
Capaci dad e do depósito d e com-
bustível: 25 L (6.6 US gal, 5.5 Imp.gal)
Quantid ad e da reserva de combus-
tível: 5.5 L (1.45 US gal, 1.21 Imp.gal)
UB88P0P0.book Page 30 Friday, October 16, 2015 2:29 PM

Funções dos controlos e instrumentos
3-31
3
O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 95 ou mais. Se ouvir um som de
batimento (ou sibilante), utilize gasolina de
uma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção.
Mistura de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.PAU72970
Tubo de descarga do depósito
d e combustível
NOTA
Consulte a página 6-12 para obter informa-
ções sobre o tubo de respiração.
Antes de utilizar o motociclo:
 Verifique a ligação do tubo de descar-
ga do depósito de combustível.
 Verifique se existem fendas ou danos
no tubo de descarga do depósito de
combustível e substitua-o se neces-
sário.
 Certifique-se de que a extremidade
do tubo de descarga do depósito de
combustível não está bloqueada e
limpe-a, se necessário.
 Certifique-se de que o tubo de des-
carga do depósito de combustível
passa através do grampo.
1. Tubo de descarga do depósito de combustí-
vel
2. Presilha
2
1
UB88P0P0.book Page 31 Friday, October 16, 2015 2:29 PM

Funções dos controlos e instrumentos
3-32
3
PAU13447
Conversores catalíticos
Este veículo está equipado com converso-
res catalíticos no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente d epois
d a utilização. Para evitar risco de incên-
d io ou queima duras:
 não estacione o veículo junto de
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
 estacione o veículo num local on de
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
 certifique-se de que o sistema de
escape arrefeceu antes de efetuar
qualquer trabalho d e manutenção;
 não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU39496
Assentos
Assento do passageiro
Remoção do assento do passageiro

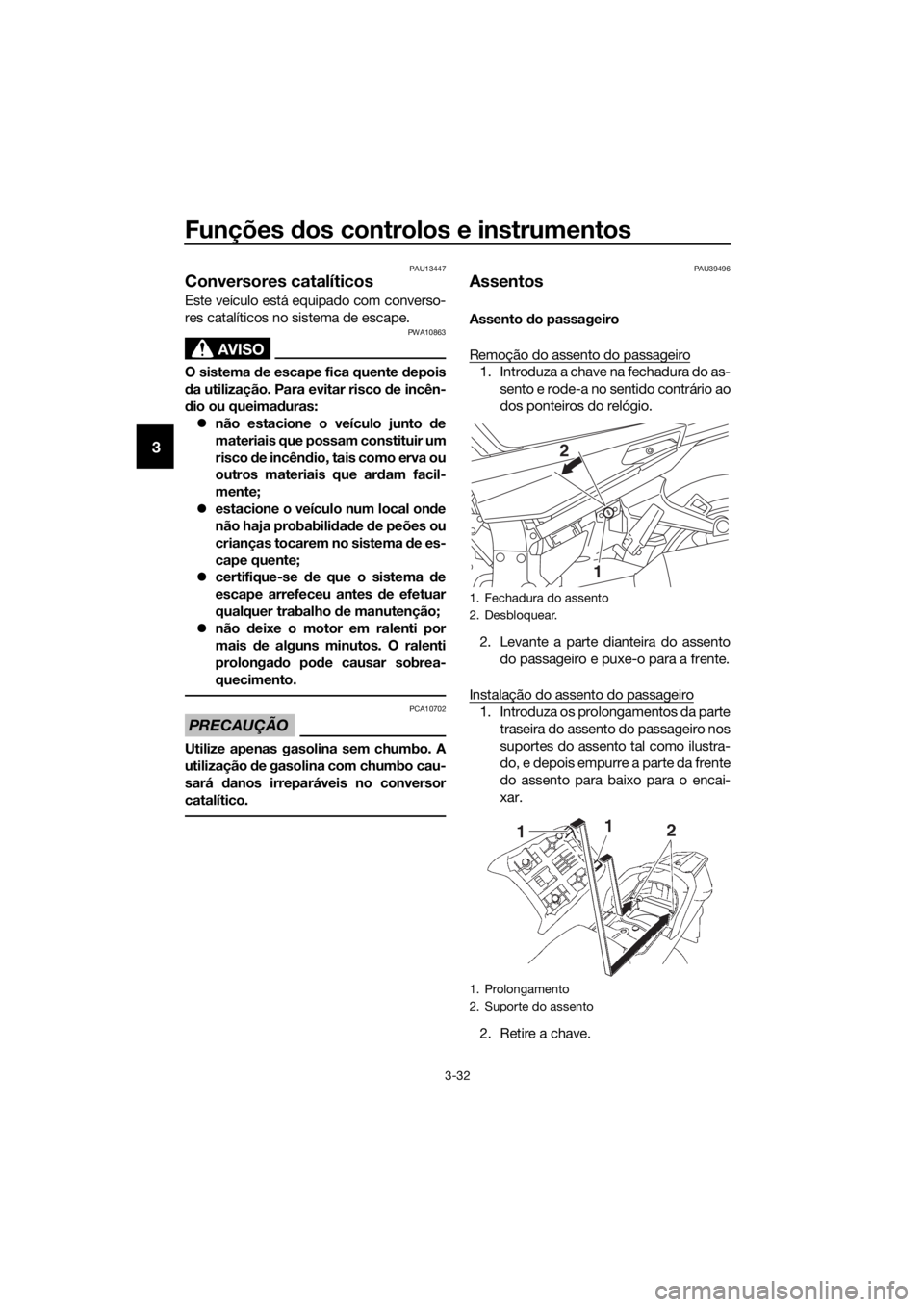

1. Introduza a chave na fechadura do as- sento e rode-a no sentido contrário ao
dos ponteiros do relógio.
2. Levante a parte dianteira do assento do passageiro e puxe-o para a frente.
Instalação do assento do passageiro
1. Introduza os prolongamentos da parte traseira do assento do passageiro nos
suportes do assento tal como ilustra-
do, e depois empurre a parte da frente
do assento para baixo para o encai-
xar.
2. Retire a chave.
1. Fechadura do assento
2. Desbloquear.
1. Prolongamento
2. Suporte do assento
1
2
UB88P0P0.book Page 32 Friday, October 16, 2015 2:29 PM

Funções dos controlos e instrumentos
3-33
3
Assento do con dutor
Remoção do assento do condutor
1. Retire o assento do passageiro.
2. Empurre a alavanca de bloqueio do assento do condutor, que se encontra
por baixo da parte posterior do assen-
to do condutor, para a esquerda, con-
forme ilustrado, e depois puxe o
assento para fora.
Instalação do assento do condutor
1. Introduza o prolongamento da parte dianteira do assento do condutor no
suporte do assento tal como ilustrado
e empurre a parte posterior do assen-
to para baixo para o encaixar.
2. Instale o assento do passageiro.
NOTA
 Certifique-se de que os assentos es-
tão devidamente fixos antes de con-
duzir o veículo.
 A altura do assento do condutor pode
ser ajustada para mudar a posição de
condução. (Consulte a secção se-
guinte.)
1. Alavanca do trinco do assento do condutor
2. Assento do condutor
1. Prolongamento
2. Suporte do assento
UB88P0P0.book Page 33 Friday, October 16, 2015 2:29 PM

Funções dos controlos e instrumentos
3-34
3
PAU39633

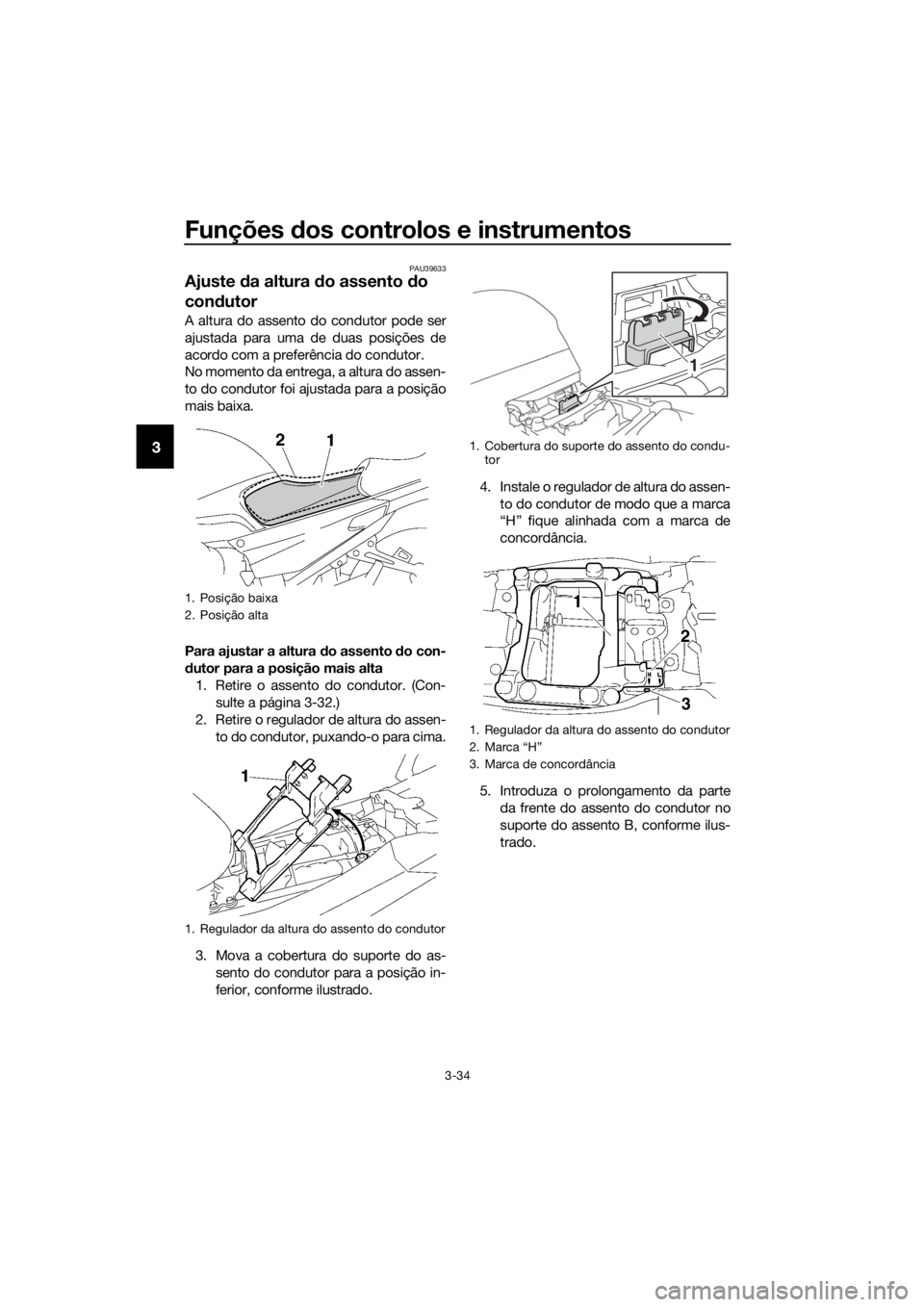

Ajuste da altura d o assento do
con dutor
A altura do assento do condutor pode ser
ajustada para uma de duas posições de
acordo com a preferência do condutor.
No momento da entrega, a altura do assen-
to do condutor foi ajustada para a posição
mais baixa.
Para ajustar a altura do assento d o con-
d utor para a posição mais alta
1. Retire o assento do condutor. (Con- sulte a página 3-32.)
2. Retire o regulador de altura do assen- to do condutor, puxando-o para cima.
3. Mova a cobertura do suporte do as- sento do condutor para a posição in-
ferior, conforme ilustrado. 4. Instale o regulador de altura do assen-
to do condutor de modo que a marca
“H” fique alinhada com a marca de
concordância.
5. Introduza o prolongamento da parte da frente do assento do condutor no
suporte do assento B, conforme ilus-
trado.
1. Posição baixa
2. Posição alta
1. Regulador da altura do assento do condutor
1. Cobertura do suporte do assento do condu-tor
1. Regulador da altura do assento do condutor
2. Marca “H”
3. Marca de concordância
1
UB88P0P0.book Page 34 Friday, October 16, 2015 2:29 PM

Funções dos controlos e instrumentos
3-35
3

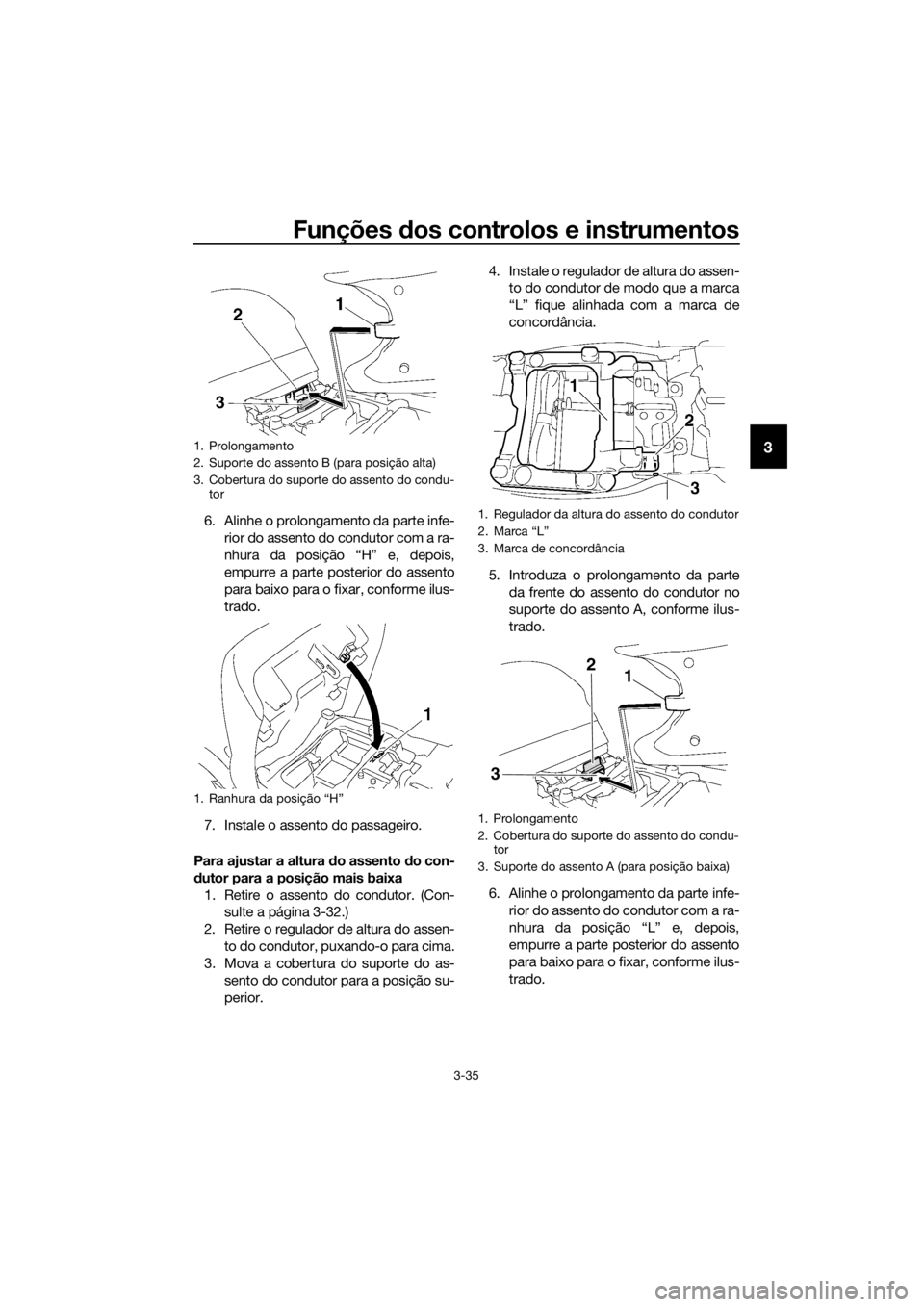

6. Alinhe o prolongamento da parte infe-
rior do assento do condutor com a ra-
nhura da posição “H” e, depois,
empurre a parte posterior do assento
para baixo para o fixar, conforme ilus-
trado.
7. Instale o assento do passageiro.
Para ajustar a altura d o assento do con-
d utor para a posição mais baixa
1. Retire o assento do condutor. (Con- sulte a página 3-32.)
2. Retire o regulador de altura do assen- to do condutor, puxando-o para cima.
3. Mova a cobertura do suporte do as-
sento do condutor para a posição su-
perior. 4. Instale o regulador de altura do assen-
to do condutor de modo que a marca
“L” fique alinhada com a marca de
concordância.
5. Introduza o prolongamento da parte da frente do assento do condutor no
suporte do assento A, conforme ilus-
trado.
6. Alinhe o prolongamento da parte infe- rior do assento do condutor com a ra-
nhura da posição “L” e, depois,
empurre a parte posterior do assento
para baixo para o fixar, conforme ilus-
trado.
1. Prolongamento
2. Suporte do assento B (para posição alta)
3. Cobertura do suporte do assento do condu-tor
1. Ranhura da posição “H”
1. Regulador da altura do assento do condutor
2. Marca “L”
3. Marca de concordância
1. Prolongamento
2. Cobertura do suporte do assento do condu- tor
3. Suporte do assento A (para posição baixa)
12
3
UB88P0P0.book Page 35 Friday, October 16, 2015 2:29 PM

Funções dos controlos e instrumentos
3-36
3

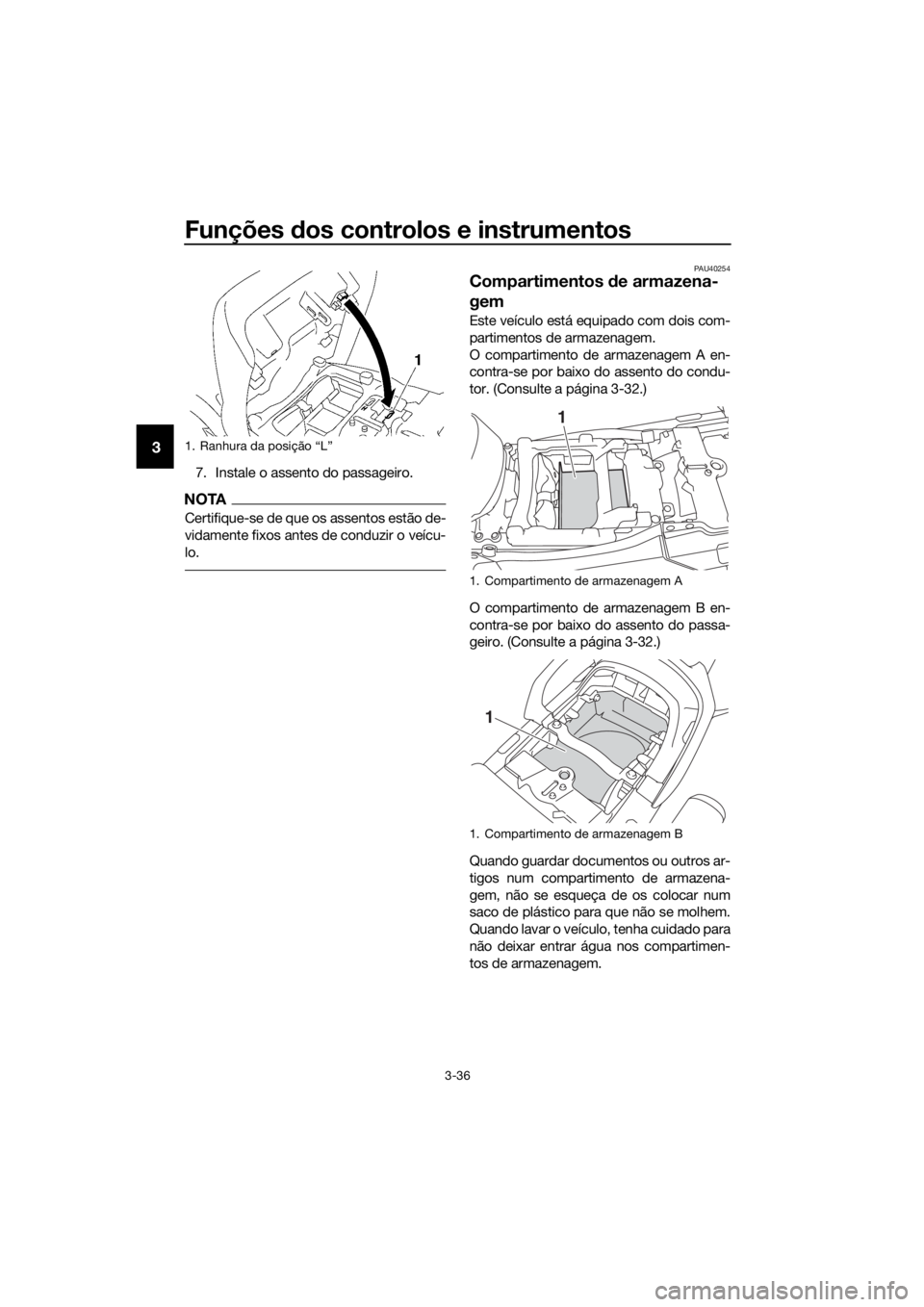

7. Instale o assento do passageiro.
NOTA
Certifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo.
PAU40254
Compartimentos de armazena-
gem
Este veículo está equipado com dois com-
partimentos de armazenagem.
O compartimento de armazenagem A en-
contra-se por baixo do assento do condu-
tor. (Consulte a página 3-32.)
O compartimento de armazenagem B en-
contra-se por baixo do assento do passa-
geiro. (Consulte a página 3-32.)
Quando guardar documentos ou outros ar-
tigos num compartimento de armazena-
gem, não se esqueça de os colocar num
saco de plástico para que não se molhem.
Quando lavar o veículo, tenha cuidado para
não deixar entrar água nos compartimen-
tos de armazenagem.
1. Ranhura da posição “L”
1. Compartimento de armazenagem A
1. Compartimento de armazenagem B
1
1
UB88P0P0.book Page 36 Friday, October 16, 2015 2:29 PM
