YAMAHA FJR1300A 2018 Instructieboekje (in Dutch)

Periodiek on derhou d en afstellin g
6-25
6
DAU36505
Remlichtschakelaars
Het remlicht moet gaan branden net voor-
dat de remwerking intreedt. Het remlicht
wordt geactiveerd door schakelaars die zijn
verbonden met de remhendel en het rem-
pedaal. Aangezien de remlichtschakelaars
onderdelen zijn van het Yamaha ABS (Anti-
lock Brake System), mogen ze alleen wor-
den onderhouden door een Yamaha dealer.
DAU22393
Controleren van voor- en achter-
remblokken
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU43432Remblokken voorrem
De remklauwen van de voorrem zijn voor-
zien van twee rembloksets.
Elk voorremblok heeft een eigen slijtage-in-
dicatorgroef, zodat het remblok kan wor-
den gecontroleerd zonder de rem te
demonteren. Let op de slijtage-indicator-
groef om de remblokslijtage te controleren.
Wanneer een remblok zover is afgesleten
dat de slijtage-indicatorgroef vrijwel is ver-
dwenen, vraag dan een Yamaha dealer de
remblokken als set te vervangen.
1. Slijtage-indicatorgroef remblok
1
1
UB88D1D0.book Page 25 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstelling
6-26
6
DAU22501Rem blokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 0.8 mm (0.03 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.DAU40272
Niveaus van rem- en koppelin gs-
vloeistof controleren
Controleer alvorens te gaan rijden of de
rem- en koppelingsvloeistof zich boven de
merkstreep voor het minimumniveau bevin-
den. Zorg bij het controleren van de ni-
veaus van de rem- en koppelingsvloeistof
dat de bovenzijden van de reservoirs hori-
zontaal staan. Vul indien nodig de rem- en
koppelingsvloeistof bij.
Voorrem
Achterrem
1. Remvoeringdikte
1
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
1
UB88D1D0.book Page 26 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstellin g
6-27
6

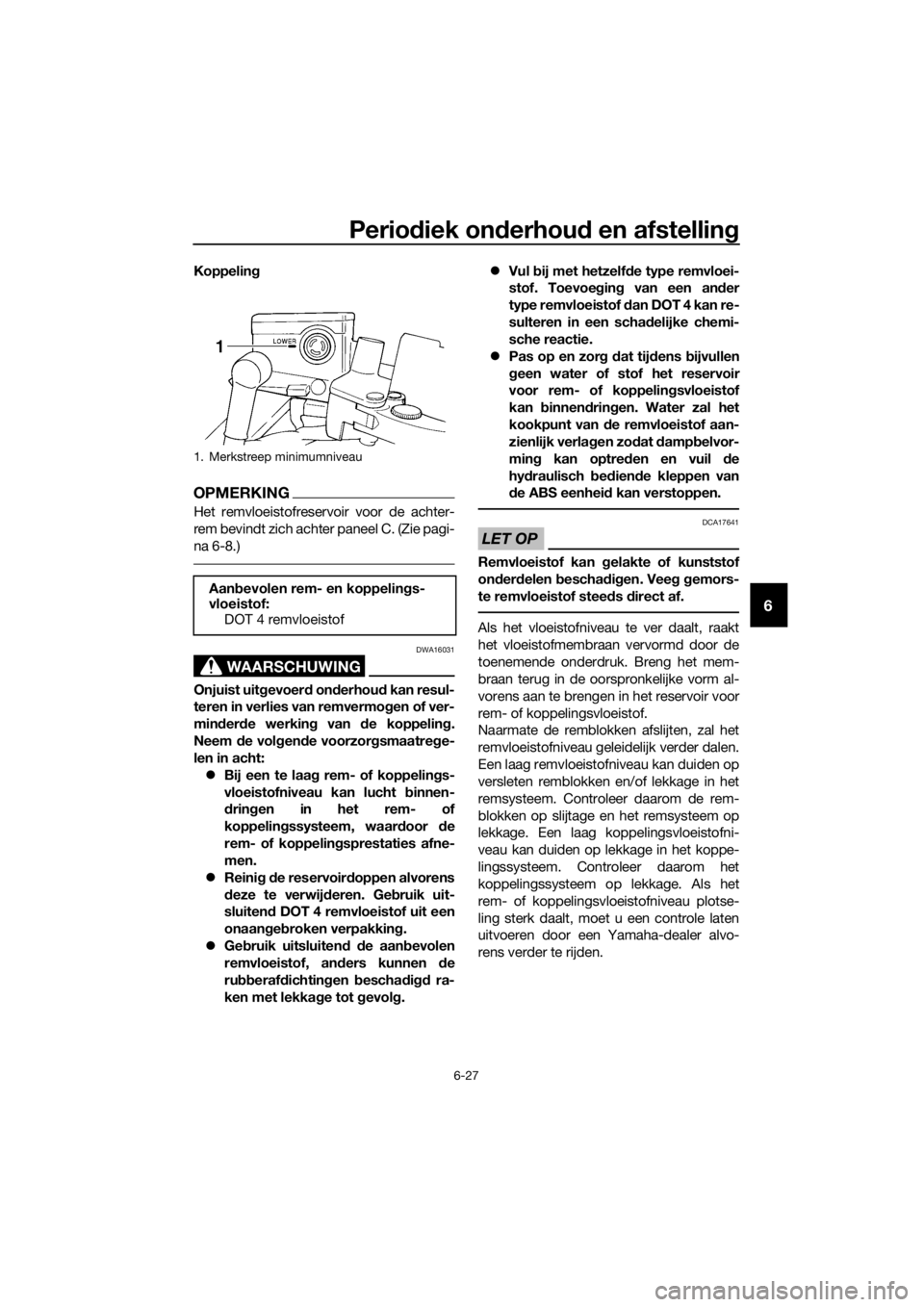

Koppeling
OPMERKING
Het remvloeistofreservoir voor de achter-
rem bevindt zich achter paneel C. (Zie pagi-
na 6-8.)
WAARSCHUWING
DWA16031
Onjuist uit gevoer d on derhou d kan resul-
teren in verlies van remvermo gen of ver-
min der de werkin g van d e koppelin g.
Neem de vol gen de voorzor gsmaatre ge-
len in acht:
 Bij een te laa g rem- of koppelin gs-
vloeistofniveau kan lucht binnen-
d rin gen in het rem- of
koppelin gssysteem, waar door de
rem- of koppelin gsprestaties afne-
men.
 Reini g d e reservoir doppen alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g.
 Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen de
ru bberaf dic
htin gen bescha digd ra-
ken met lekka ge tot g evolg. 
Vul bij met hetzelf de type remvloei-
stof. Toevoe gin g van een an der
type remvloeistof dan DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
 Pas op en zor g d at tij dens bijvullen
g een water of stof het reservoir
voor rem- of koppelin gsvloeistof
kan binnen drin gen. Water zal het
kookpunt van de remvloeistof aan-
zienlijk verla gen zo dat damp belvor-
min g kan optred en en vuil d e
hy draulisch bed ien de kleppen van
d e ABS eenhei d kan verstoppen.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Veeg g emors-
te remvloeistof stee ds direct af.
Als het vloeistofniveau te ver daalt, raakt
het vloeistofmembraan vervormd door de
toenemende onderdruk. Breng het mem-
braan terug in de oorspronkelijke vorm al-
vorens aan te brengen in het reservoir voor
rem- of koppelingsvloeistof.
Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Een laag koppelingsvloeistofni-
veau kan duiden op lekkage in het koppe-
lingssysteem. Controleer daarom het
koppelingssysteem op lekkage. Als het
rem- of koppelingsvloeistofniveau plotse-
ling sterk daalt, moet u een controle laten
uitvoeren door een Yamaha-dealer alvo-
rens verder te rijden.
1. Merkstreep minimumniveau
Aan bevolen rem- en koppelin gs-
vloeistof:
DOT 4 remvloeistof
UB88D1D0.book Page 27 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstelling
6-28
6
DAU22754
Rem- en koppelin gsvloeistof ver-
versen
Vraag een Yamaha dealer de rem- en de
koppelingsvloeistof te verversen volgens
de intervalperioden voorgeschreven in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de oliekeerringen van de
hoofdremcilinder en de koppelingshoofdci-
linder, de remklauwen en de rem- en kop-
pelingsslangen vervangen volgens de
hierna vermelde intervalperioden of wan-
neer ze lekken of zijn beschadigd.
 Vloeistofafdichtingen: Vervang elke
twee jaar.
 Rem- en koppelingsslangen: Vervang
elke vier jaar.
DAU23098
Kabels controleren en smeren
De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha dea-
ler een kabel te controleren of te vervangen
wanneer deze is beschadigd of niet soepel
beweegt. WAARSCHUWING! Scha de aan
d e buiten behuizing van kab els kan lei-
d en tot interne roestvorming en storing
veroorzaken met de beweg ing van ka-
b els. Vervan g bescha digde kab els zo
snel mo gelijk om onveili ge omstan dig -
he den te voorkomen.
[DWA10712]
Aan bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UB88D1D0.book Page 28 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstellin g
6-29
6
DAU23115
Controleren en smeren van gas-
g reep en gaska bel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend
water. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan
schoon met een vochtige doek.
DAU44276
Controleren en smeren van rem-
en schakelpe dalen
De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempe daal
Schakelped aal
Aan bevolen smeermi ddel:
Lithiumvet
UB88D1D0.book Page 29 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstelling
6-30
6
DAU43602
Rem- en koppelin gshen dels con-
troleren en smeren
De werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhen del
Koppelin gshen del
DAU23215
Mi dden bok en zijstan daar d con-
troleren en smeren
De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlak-
ken moeten indien nodig worden
gesmeerd.
WAARSCHUWING
DWA10742
Als de mi dden bok of d e zijstan daar d niet
soepel omhoo g en omlaa g beweeg t,
vraag d an een Yamaha d ealer deze te
controleren of te repareren. Een slecht
functioneren de mi ddenbok of zijstan-
d aar d kan het we gdek raken en u aflei-
d en, waar door u de controle over de
machine kunt verliezen.
Aan bevolen smeermi ddel:
SiliconenvetAan bevolen smeermi ddel:
Lithiumvet
UB88D1D0.book Page 30 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstellin g
6-31
6
DAU23252
Smeren van de achterwielophan-
g in g
De scharnierpunten in de achterwielophan-
ging moeten worden gesmeerd door een
Yamaha dealer volgens de intervalperioden voorgeschreven in het periodieke smeer-
en onderhoudsschema.
DAUM1653
Achter bru gscharnierpunten
smeren
De achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
Aan bevolen smeermi ddel:
Lithiumvet
Aan bevolen smeermi ddel:
Lithiumvet
UB88D1D0.book Page 31 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstelling
6-32
6
DAU23273

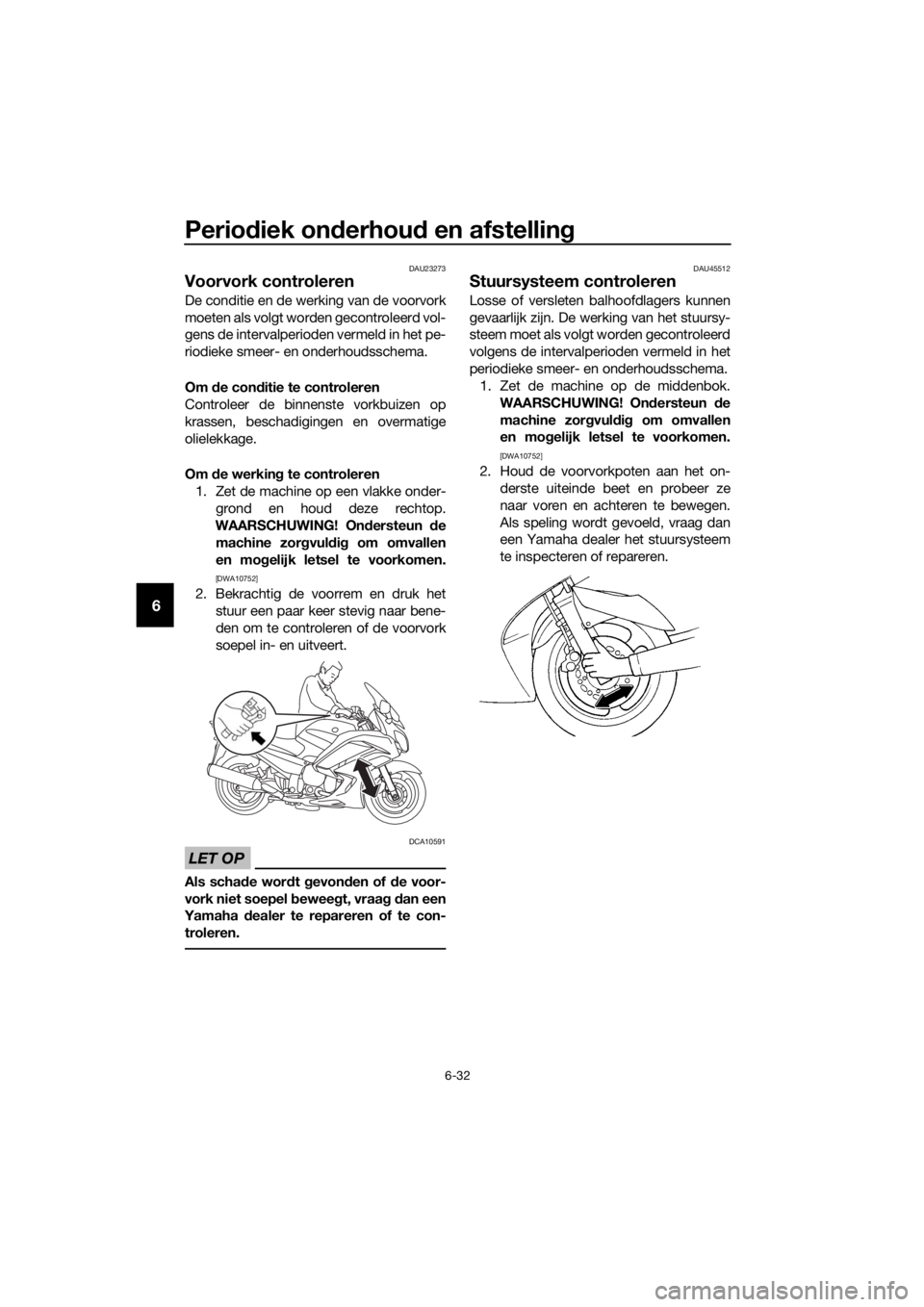

Voorvork controleren
De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als scha de wor dt gevon den of de voor-
vork niet soepel b eweegt, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
DAU45512
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Zet de machine op de middenbok.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
UB88D1D0.book Page 32 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstellin g
6-33
6
DAU23292

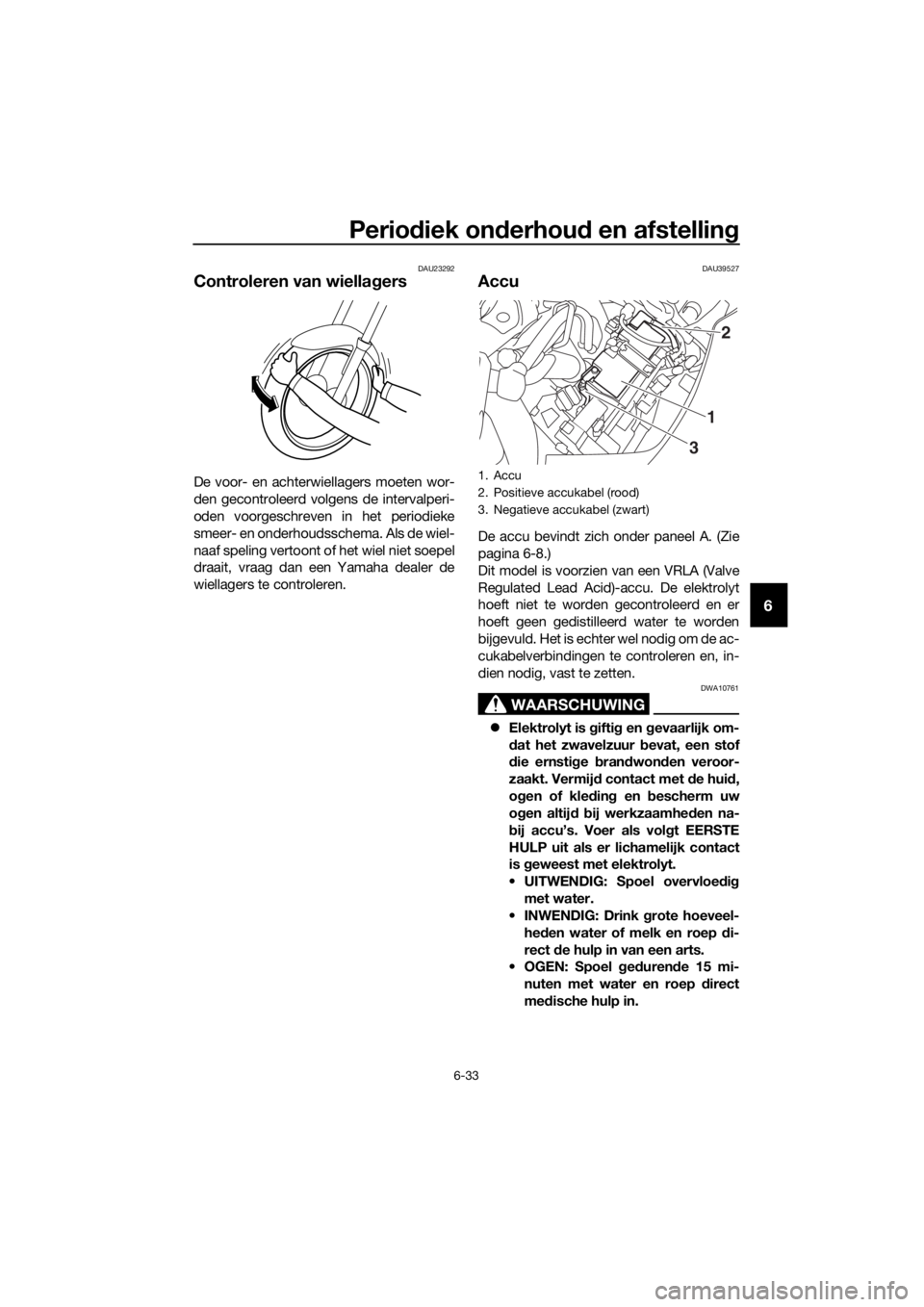

Controleren van wiella gers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU39527
Accu
De accu bevindt zich onder paneel A. (Zie
pagina 6-8.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is gifti g en g evaarlijk om-
d at het zwavelzuur b evat, een stof
d ie ernstig e bran dwon den veroor-
zaakt. Vermij d contact met d e huid,
o gen of kle din g en b escherm uw
o gen altij d b ij werkzaamhe den na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink g rote hoeveel-
he den water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel ged uren de 15 mi-
nuten met water en roep d irect
me dische hulp in.
1. Accu
2. Positieve accukabel (rood)
3. Negatieve accukabel (zwart)
1 2
3
UB88D1D0.book Page 33 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstelling
6-34
6
 Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, si garetten e. d. uit
d e buurt van d e accu en zor g voor
vol doen de ventilatie bij accula den
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Aci d)-accu is een speci-
ale accula der (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le accula der raakt de accu beschad igd.
Om de accu op te ber gen
1. Verwijder de accu als het voertuig lan- ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Zet alvorens d e accu te verwij-
d eren het contactslot uit en haal
eerst de ne gatieve ka bel en daarna
d e positieve ka bel los.
[DCA16304]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Zet alvorens de
accu te plaatsen het contactslot uit
en sluit eerst d e positieve kab el en
d aarna de neg atieve ka bel aan.
[DCA16842]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.
LET OP
DCA16531
Hou d d e accu steed s opgelad en. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
UB88D1D0.book Page 34 Wednesday, July 12, 2017 11:34 AM
