Functies van instrumenten en bed ienin gselementen
3-37
3
DAU39642

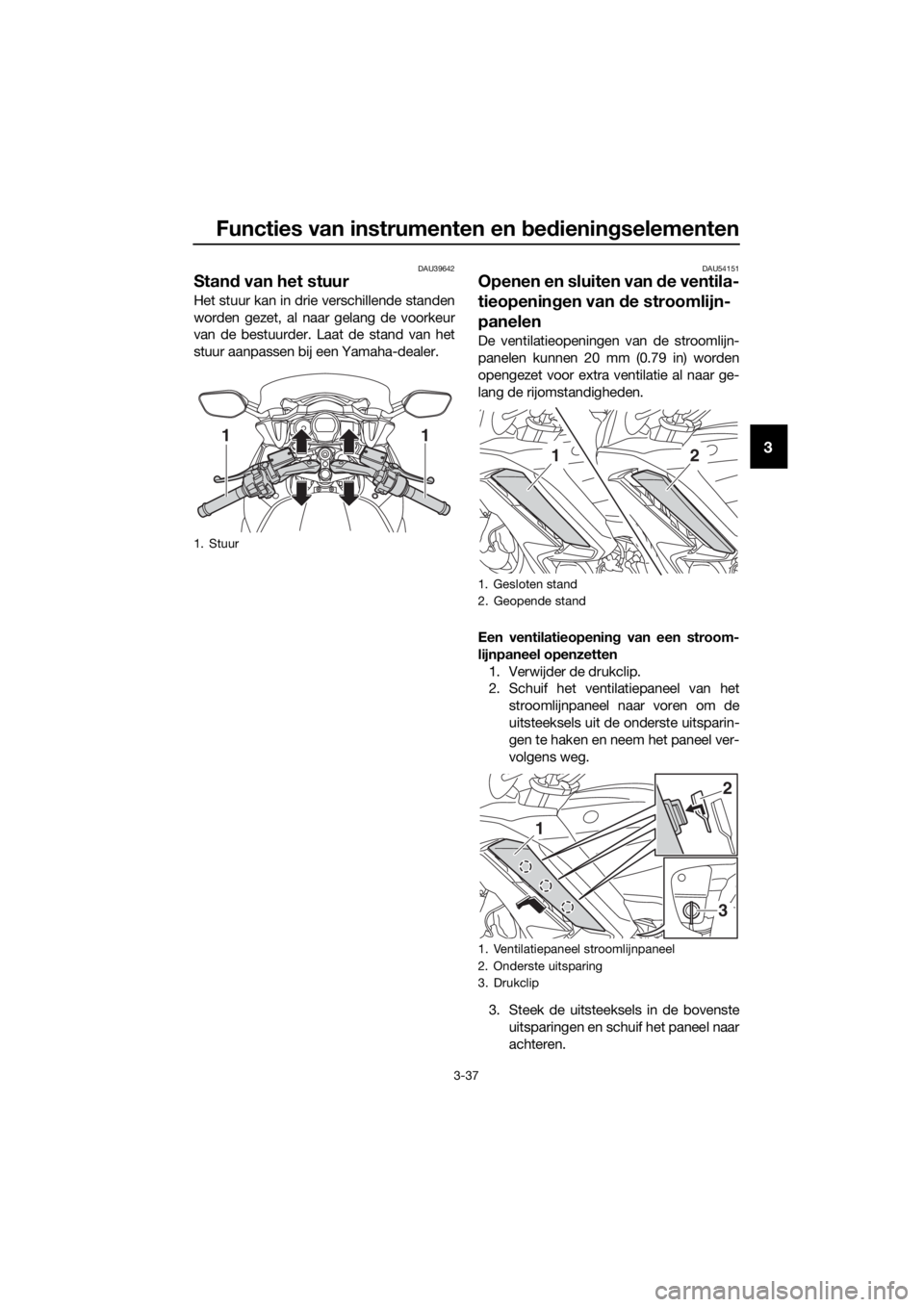

Stan d van het stuur
Het stuur kan in drie verschillende standen
worden gezet, al naar gelang de voorkeur
van de bestuurder. Laat de stand van het
stuur aanpassen bij een Yamaha-dealer.
DAU54151
Openen en sluiten van de ventila-
tieopenin gen van de stroomlijn-
panelen
De ventilatieopeningen van de stroomlijn-
panelen kunnen 20 mm (0.79 in) worden
opengezet voor extra ventilatie al naar ge-
lang de rijomstandigheden.
Een ventilatieopenin g van een stroom-
lijnpaneel openzetten 1. Verwijder de drukclip.
2. Schuif het ventilatiepaneel van het stroomlijnpaneel naar voren om de
uitsteeksels uit de onderste uitsparin-
gen te haken en neem het paneel ver-
volgens weg.
3. Steek de uitsteeksels in de bovenste uitsparingen en schuif het paneel naar
achteren.
1. Stuur
11
1. Gesloten stand
2. Geopende stand
1. Ventilatiepaneel stroomlijnpaneel
2. Onderste uitsparing
3. Drukclip
12
3
1
2
UB88D1D0.book Page 37 Wednesday, July 12, 2017 11:34 AM
Page 52 of 120

Functies van instrumenten en bed iening selementen
3-38
3
4. Breng de drukclip aan.
Een ventilatieopenin g van een stroom-
lijnpaneel sluiten 1. Verwijder de drukclip.
2. Schuif het ventilatiepaneel van het
stroomlijnpaneel naar voren om de
uitsteeksels uit de bovenste uitsparin-
gen te haken en neem het paneel ver-
volgens weg.
3. Steek de uitsteeksels in de onderste uitsparingen en schuif het paneel naar
achteren. 4. Breng de drukclip aan.
OPMERKING
Controleer voordat u gaat rijden of de ven-
tilatiepanelen van het stroomlijnpaneel
goed vastzitten.
1. Uitsteeksel
2. Bovenste uitsparing
3. Drukclip
1. Ventilatiepaneel stroomlijnpaneel
2. Bovenste uitsparing
3. Drukclip
1
3
2
3
1
2
1. Uitsteeksel
2. Onderste uitsparing
3. Drukclip
13
2
UB88D1D0.book Page 38 Wednesday, July 12, 2017 11:34 AM
Page 53 of 120

Functies van instrumenten en bed ienin gselementen
3-39
3
DAU39672

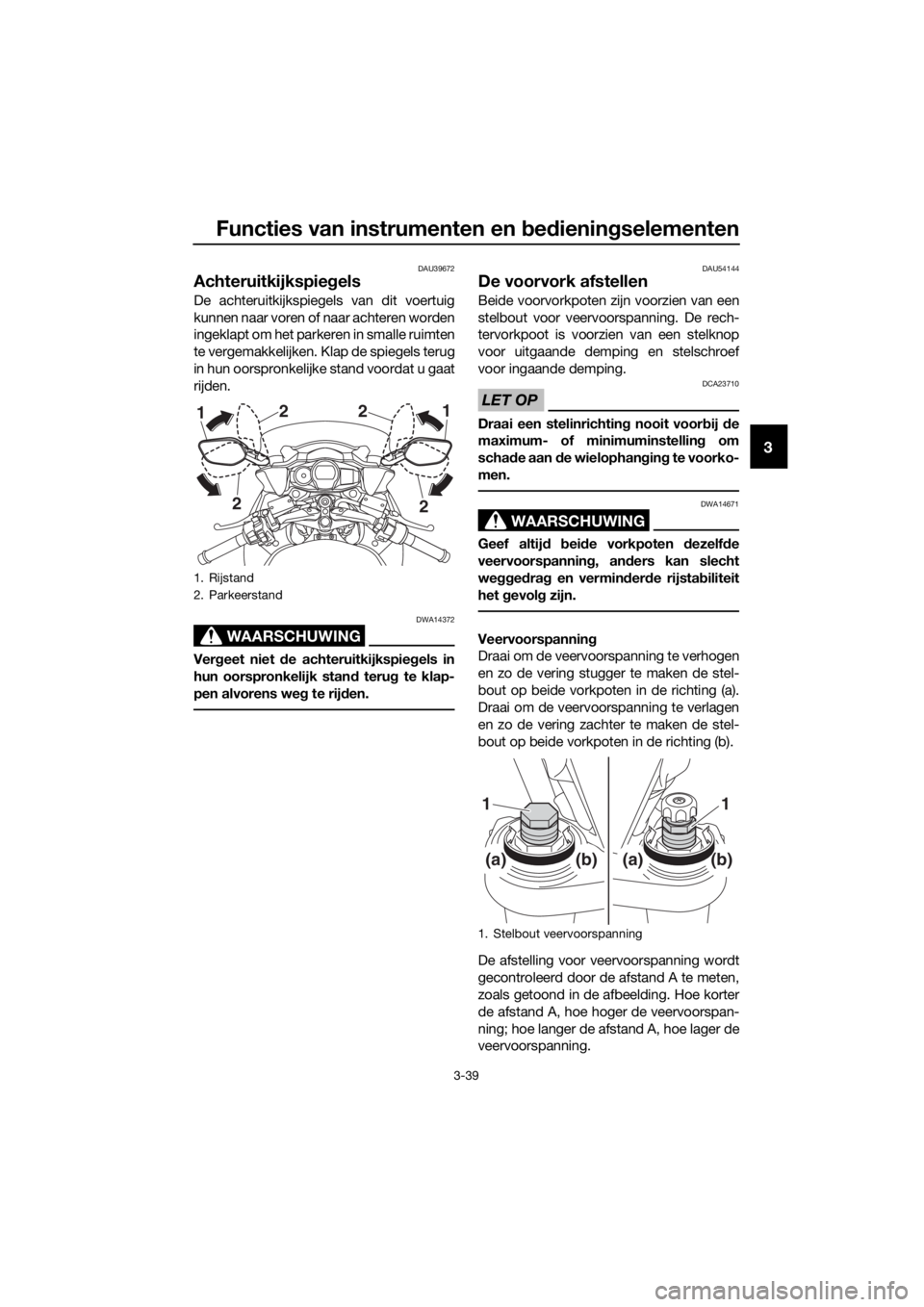

Achteruitkijkspie gels
De achteruitkijkspiegels van dit voertuig
kunnen naar voren of naar achteren worden
ingeklapt om het parkeren in smalle ruimten
te vergemakkelijken. Klap de spiegels terug
in hun oorspronkelijke stand voordat u gaat
rijden.
WAARSCHUWING
DWA14372
Ver geet niet d e achteruitkijkspie gels in
hun oorspronkelijk stan d teru g te klap-
pen alvorens we g te rij den.
DAU54144
De voorvork afstellen
Beide voorvorkpoten zijn voorzien van een
stelbout voor veervoorspanning. De rech-
tervorkpoot is voorzien van een stelknop
voor uitgaande demping en stelschroef
voor ingaande demping.
LET OP
DCA23710
Draai een stelinrichtin g nooit voor bij de
maximum- of minimuminstellin g om
scha de aan d e wielophan gin g te voorko-
men.
WAARSCHUWING
DWA14671
Geef altij d bei de vorkpoten d ezelfde
veervoorspannin g, an ders kan slecht
we gge dra g en vermin der de rijsta biliteit
het gevol g zijn.
Veervoorspannin g
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
bout op beide vorkpoten in de richting (a).
Draai om de veervoorspanning te verlagen
en zo de vering zachter te maken de stel-
bout op beide vorkpoten in de richting (b).
De afstelling voor veervoorspanning wordt
gecontroleerd door de afstand A te meten,
zoals getoond in de afbeelding. Hoe korter
de afstand A, hoe hoger de veervoorspan-
ning; hoe langer de afstand A, hoe lager de
veervoorspanning.
1. Rijstand
2. Parkeerstand
2
2
1
2 2
1
1. Stelbout veervoorspanning
(a)(b)
11
(a)(b)
UB88D1D0.book Page 39 Wednesday, July 12, 2017 11:34 AM
Page 54 of 120

Functies van instrumenten en bed iening selementen
3-40
3

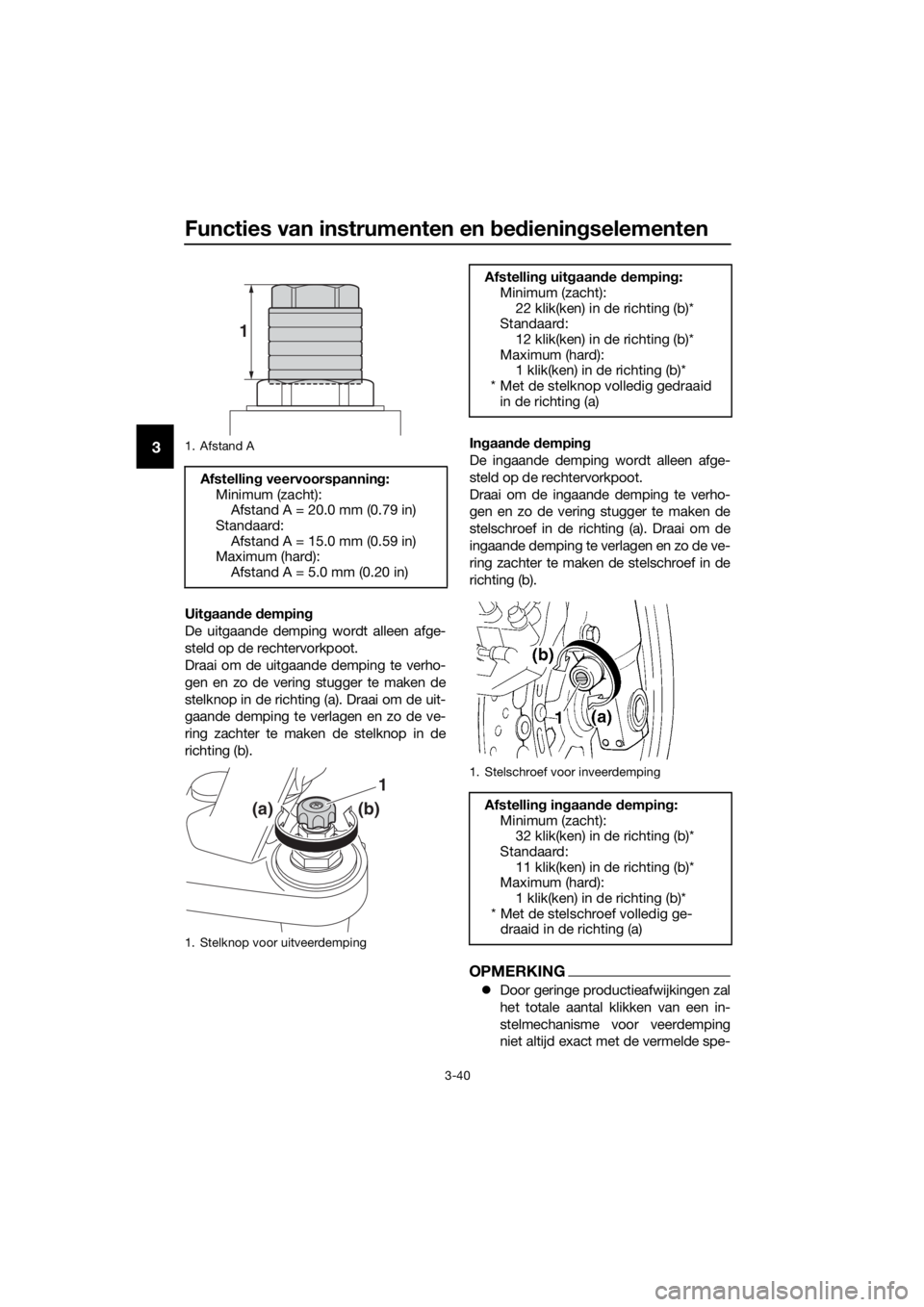

Uitgaan de dempin g
De uitgaande demping wordt alleen afge-
steld op de rechtervorkpoot.
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelknop in de richting (a). Draai om de uit-
gaande demping te verlagen en zo de ve-
ring zachter te make n de stelknop in de
richting (b). In
gaan de dempin g
De ingaande demping wordt alleen afge-
steld op de rechtervorkpoot.
Draai om de ingaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef in de richting (a). Draai om de
ingaande demping te verlagen en zo de ve-
ring zachter te maken de stelschroef in de
richting (b).
OPMERKING
Door geringe productieafwijkingen zal
het totale aantal klikken van een in-
stelmechanisme voor veerdemping
niet altijd exact met de vermelde spe-
1. Afstand A
Afstellin g veervoorspannin g:
Minimum (zacht): Afstand A = 20.0 mm (0.79 in)
Standaard:
Afstand A = 15.0 mm (0.59 in)
Maximum (hard): Afstand A = 5.0 mm (0.20 in)
1. Stelknop voor uitveerdemping
1
(a)(b)
1
Afstellin g uit gaan de dempin g:
Minimum (zacht):
22 klik(ken) in de richting (b)*
Standaard: 12 klik(ken) in de richting (b)*
Maximum (hard): 1 klik(ken) in de richting (b)*
* Met de stelknop volledig gedraaid
in de richting (a)
1. Stelschroef voor inveerdemping
Afstellin g in gaan de dempin g:
Minimum (zacht): 32 klik(ken) in de richting (b)*
Standaard:
11 klik(ken) in de richting (b)*
Maximum (hard): 1 klik(ken) in de richting (b)*
* Met de stelschroef volledig ge- draaid in de richting (a)
UB88D1D0.book Page 40 Wednesday, July 12, 2017 11:34 AM
Page 55 of 120

Functies van instrumenten en bed ienin gselementen
3-41
3
cificaties overeenkomen; het werkelij-
ke aantal klikken vormt echter wel
altijd het complete afstelbereik. Voor
een nauwkeurige afstelling moet u het
aantal klikken van elk instelmechanis-
me voor veerdemping controleren en
zo nodig de minimum- en stan-
daardinstellingen aanpassen.
Wanneer u de stelknop voor uitgaan-
de demping draait in richting (a), kun-
nen de positie van 0 klikken en de
positie van 1 klik gelijk aan elkaar zijn.DAU14919

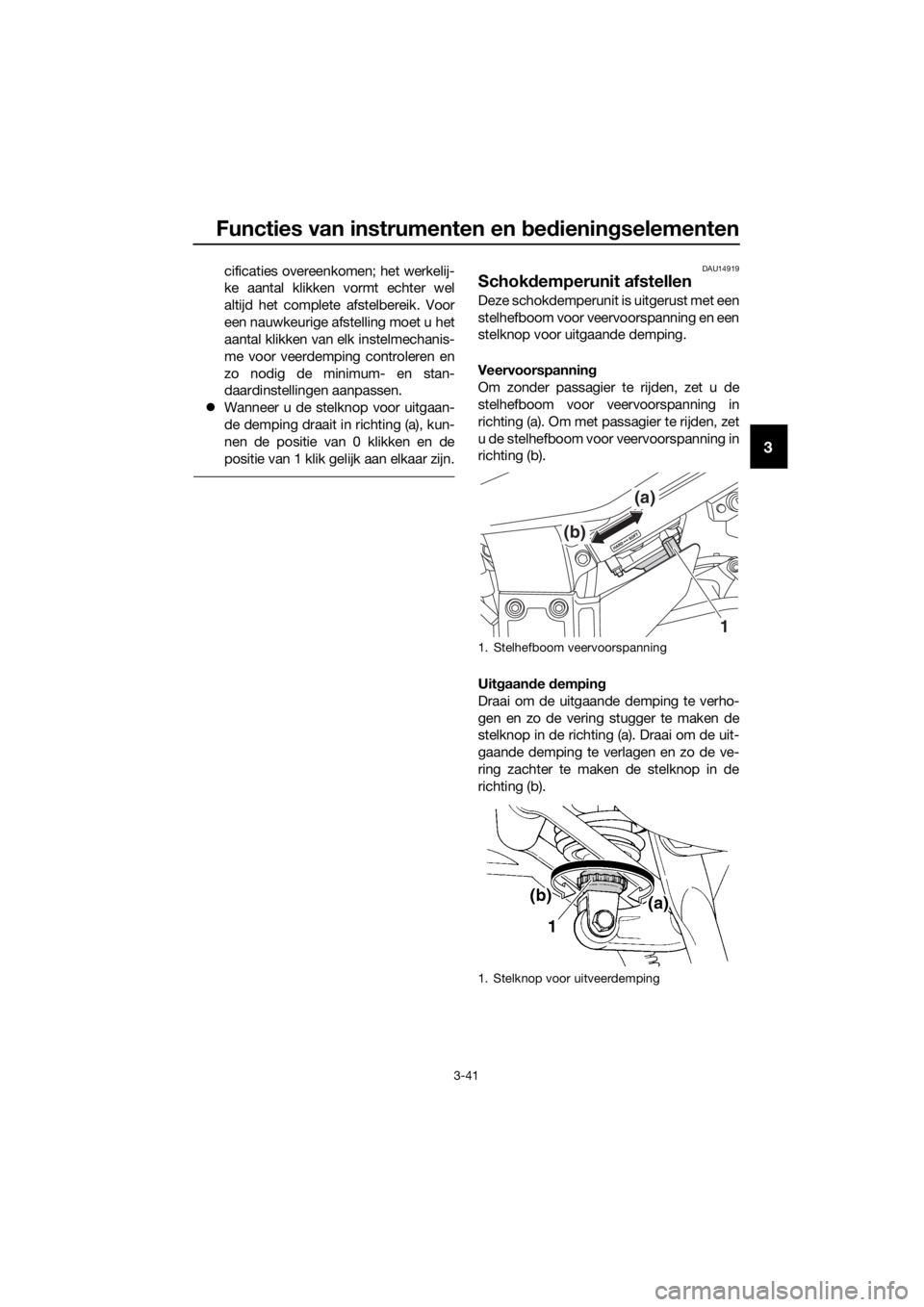

Schok demperunit afstellen
Deze schokdemperunit is uitgerust met een
stelhefboom voor veervoorspanning en een
stelknop voor uitgaande demping.
Veervoorspannin g
Om zonder passagier te rijden, zet u de
stelhefboom voor veervoorspanning in
richting (a). Om met passagier te rijden, zet
u de stelhefboom voor veervoorspanning in
richting (b).
Uit gaan de dempin g
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelknop in de richting (a). Draai om de uit-
gaande demping te verlagen en zo de ve-
ring zachter te maken de stelknop in de
richting (b).
1. Stelhefboom veervoorspanning
1. Stelknop voor uitveerdemping
1
(b)
(a)
UB88D1D0.book Page 41 Wednesday, July 12, 2017 11:34 AM
Page 56 of 120

Functies van instrumenten en bed iening selementen
3-42
3OPMERKING
Door geringe productie-afwijkingen
zal het totaal aantal klikken van een in-
stelmechanisme voor veerdemping
niet altijd exact met bovenstaande
specificaties overeenkomen; het wer-
kelijke aantal klikken vormt echter wel
altijd het complete afstelbereik. Voor
een nauwkeurige afstelling moet u het
aantal klikken controleren en zo nodig
de minimum- en standaardspecifica-
ties aanpassen.
Wanneer u de stelknop voor uitgaan-
de demping draait in richting (a), kun-
nen de positie van 0 klikken en de
positie van 1 klik gel ijk aan elkaar zijn.
LET OP
DCA16571
Probeer nooit voorb ij de maximum- of
minimuminstellin gen te g aan om scha de
aan het mechanisme te voorkomen.
WAARSCHUWING
DWA10222
Deze schok demperunit is gevul d met
stikstof gas on der ho ge druk. Lees de
on derstaan de informatie zor gvul dig
d oor alvorens werkzaamhe den uit te
voeren aan d e schokdemperunit.
Pro beer de gascilin der niet te ope-
nen en b lijf er verder vanaf.
Stel de schok demperunit niet b loot
aan open vuur of een an dere hitte-
b ron. Hierd oor kan de gas druk zo
hoo g oplopen dat de unit explo-
d eert.
Voorkom vervormin g of b escha di-
g in g van de cilin der. Scha de aan d e
c
ilin der zal resulteren in slechte
d empin gsprestaties.
Werp een beschad igde of versleten
schok demperunit niet zelf we g.
Bren g d e schok demperunit voor elk
on derhou d naar een Yamaha- dea-
ler.
Afstellin g uit gaan de dempin g:
Minimum (zacht):
20 klik(ken) in de richting (b)*
Standaard: 12 klik(ken) in de richting (b)*
Maximum (hard): 1 klik(ken) in de richting (b)*
* Met de stelknop volledig gedraaid
in de richting (a)
UB88D1D0.book Page 42 Wednesday, July 12, 2017 11:34 AM
Page 57 of 120

Functies van instrumenten en bed ienin gselementen
3-43
3
DAU15306

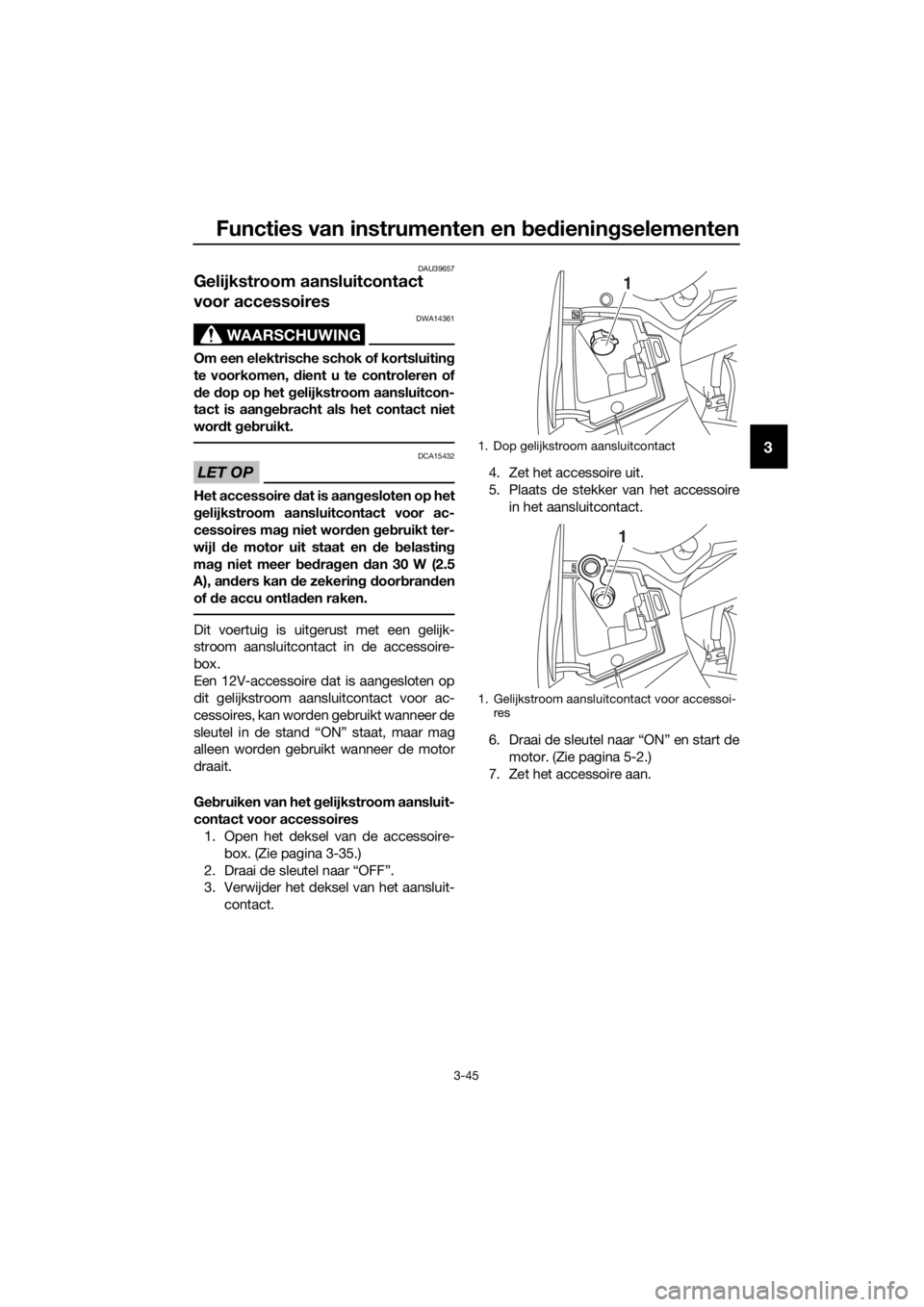

Zijstand aard
De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.
OPMERKING
De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
d en terwijl d e zijstandaar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo d e
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om d e bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer d it systeem daarom
re gelmati g en laat het repareren door
een
Yamaha dealer als de werkin g niet
naar behoren is.
DAU63431
Start blokkerin gssysteem
Dit systeem voorkomt dat de motor wordt
gestart terwijl een versnelling is ingescha-
keld, tenzij de koppelingshendel is inge-
trokken en de zijstandaard is opgeklapt.
Het schakelt ook de motor uit als de zijstan-
daard omlaag wordt gezet terwijl een ver-
snelling is ingeschakeld.
Controleer het systeem regelmatig door de
onderstaande procedure te volgen.
OPMERKING
Deze controle is vooral betrouwbaar
als hij wordt uitgevoerd met een war-
me motor.
Zie pagina’s 3-2 en 3-22 voor informa-
tie over de bediening van de schake-
laar.
UB88D1D0.book Page 43 Wednesday, July 12, 2017 11:34 AM
Page 58 of 120

Functies van instrumenten en bed iening selementen
3-44
3

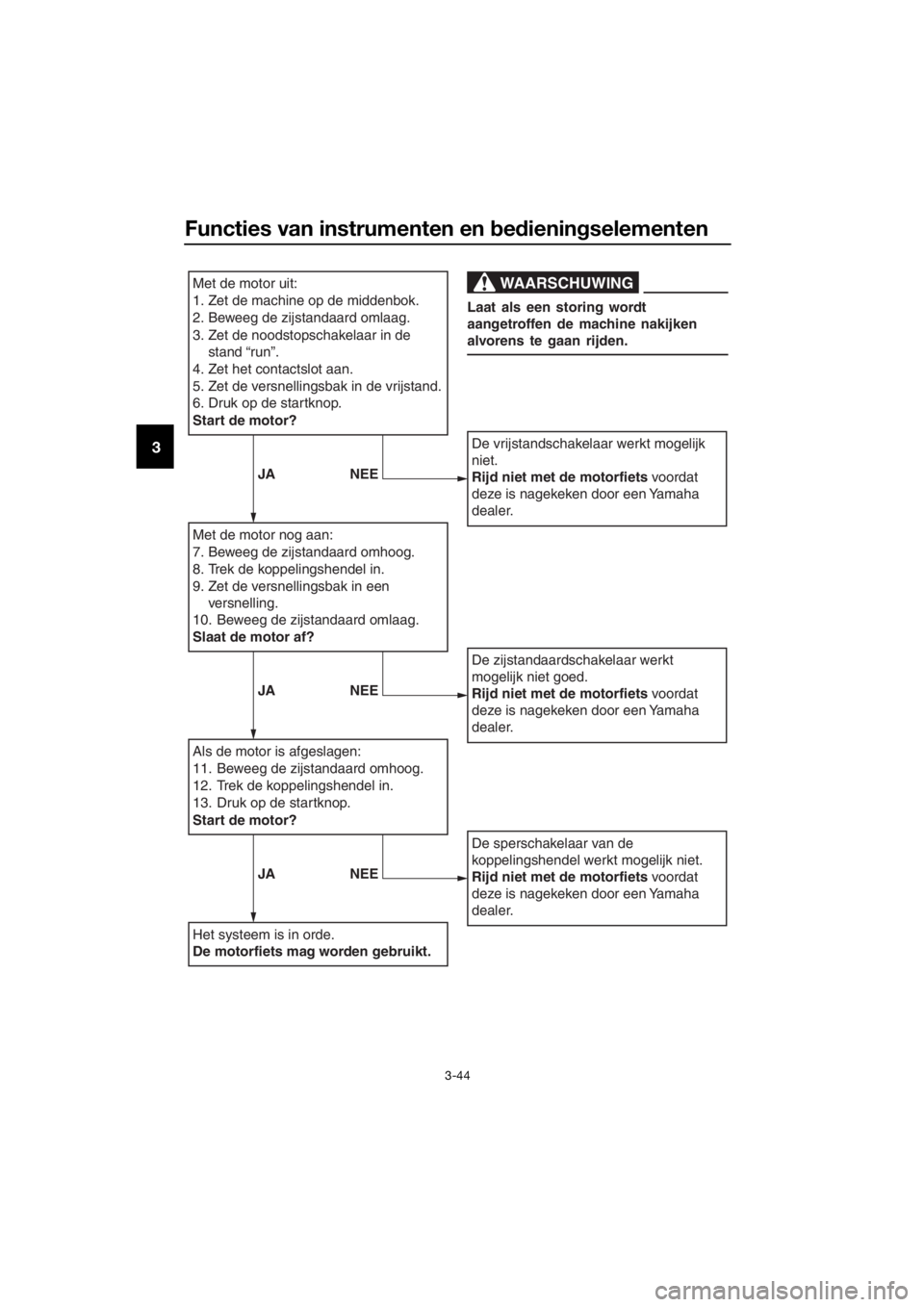

Met de motor uit:
1. Zet de machine op de middenbok.
2. Beweeg de zijstandaard omlaag.
3. Zet de noodstopschakelaar in de
stand “run”.
4. Zet het contactslot aan.
5. Zet de versnellingsbak in de vrijstand.
6. Druk op de startknop.
Start de motor?
Met de motor nog aan:
7. Beweeg de zijstandaard omhoog.
8. Trek de koppelingshendel in.
9. Zet de versnellingsbak in een versnelling.
10. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
11. Beweeg de zijstandaard omhoog.
12. Trek de koppelingshendel in.
13. Druk op de startknop.
Start de motor?
Het systeem is in orde.
De motorfiets mag worden gebruikt.
De vrijstandschakelaar werkt mogelijk
niet.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
De zijstandaardschakelaar werkt
mogelijk niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de
koppelingshendel werkt mogelijk niet.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
WAARSCHUWING
Laat als een storing wordt
aangetroffen de machine nakijken
alvorens te gaan rijden.
JA NEE
JANEE
JANEE
UB88D1D0.book Page 44 Wednesday, July 12, 2017 11:34 AM
Page 59 of 120

Functies van instrumenten en bed ienin gselementen
3-45
3
DAU39657
Gelijkstroom aansluitcontact
voor accessoires
WAARSCHUWING
DWA14361
Om een elektrische schok of kortsluitin g
te voorkomen, d ient u te controleren of
d e dop op het gelijkstroom aansluitcon-
tact is aan geb racht als het contact niet
wor dt geb ruikt.
LET OP
DCA15432
Het accessoire dat is aan gesloten op het
g elijkstroom aansluitcontact voor ac-
cessoires ma g niet wor den geb ruikt ter-
wijl de motor uit staat en de belastin g
ma g niet meer b ed ra gen dan 30 W (2.5
A), an ders kan de zekerin g d oor bran den
of de accu ontla den raken.
Dit voertuig is uitgerust met een gelijk-
stroom aansluitcontact in de accessoire-
box.
Een 12V-accessoire dat is aangesloten op
dit gelijkstroom aansluitcontact voor ac-
cessoires, kan worden gebruikt wanneer de
sleutel in de stand “ON” staat, maar mag
alleen worden gebruikt wanneer de motor
draait.
Ge bruiken van het gelijkstroom aansluit-
contact voor accessoires 1. Open het deksel van de accessoire-
box. (Zie pagina 3-35.)
2. Draai de sleutel naar “OFF”.
3. Verwijder het deksel van het aansluit- contact. 4. Zet het accessoire uit.
5. Plaats de stekker van het accessoire
in het aansluitcontact.
6. Draai de sleutel naar “ON” en start de motor. (Zie pagina 5-2.)
7. Zet het accessoire aan.
1. Dop gelijkstroom aansluitcontact
1. Gelijkstroom aansluitcontact voor accessoi- res
1
1
UB88D1D0.book Page 45 Wednesday, July 12, 2017 11:34 AM
Page 60 of 120

Voor uw veilighei d – controles voor het rij den
4-1
4
DAU63440
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werken-
de staat is. Volg altijd de schema’s en procedures voor inspectie en onderhoud in de ge-
bruikershandleiding.
WAARSCHUWING
DWA11152
Onvol doen de inspectie of on derhou d van de machine ver groot het risico op on geval
of scha de. Rij d niet met de machine als u een pro bleem he bt g evon den. Als een pro-
b leem niet kan wor den op gelost via de proce dures in d eze handlei din g, laat d e ma-
chine dan nazien door een Yamaha d ealer.
Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLESPAGINA
Bran dstof • Controleer het brandstofniveau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer de tankoverloopslang op obstakels, scheu-
ren of beschadiging en controleer de slangaansluiting. 3-28,
3-30
Motorolie • Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het
voorgeschreven niveau.
• Controleer de machine op olielekkage. 6-12
Car danolie • Controleer de machine op olielekkage. 6-15
Koelvloeistof • Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloeistof bij tot aan
het voorgeschreven niveau.
• Controleer het koelsysteem op lekkage. 6-16
Voorrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-25,
6-26
Achterrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-25,
6-26
UB88D1D0.book Page 1 Wednesday, July 12, 2017 11:34 AM
