YAMAHA FJR1300A 2018 Instructieboekje (in Dutch)

Periodiek on derhou d en afstellin g
6-15
6
DAU20017
Cardanolie
Vóór elke rit moet het cardanhuis worden
gecontroleerd op olielekkage. In geval van
lekkage dient u de machine door een
Yamaha dealer te laten nakijken en repare- ren. Controleer verder als volgt het niveau
van de cardanolie en ververs de olie vol-
gens de intervaltijden vermeld in het perio-
dieke smeer- en onderhoudsschema.
WAARSCHUWING
DWA10371
 Zor g ervoor dat geen verontreini-
g in gen het car danhuis kunnen bin-
nend ringen.
 Zor g d at er g een olie op de ban den
of wielen terechtkomt.
Controleren van het olieniveau in het
car danhuis
1. Zet de machine op de middenbok.
OPMERKING
Zorg dat de machine rechtop staat bij het
controleren van het olieniveau. Wanneer de
machine iets schuin staat, kan het niveau al
foutief worden afgelezen.
2. Verwijder de vulplug van de cardan- olie met de pakking en controleer het
olieniveau in het cardanhuis.
OPMERKING
Het olieniveau moet bij de rand van de vul-
opening staan.
3. Als de olie onder de rand van de vul-
opening staat, vul dan genoeg olie van
de aanbevolen soort bij tot het correc-
te niveau.
4. Controleer of de pakking beschadigd is en vervang indien nodig.
5. Monteer de vulplug van de cardanolie
met de pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
Om de car danolie te verversen
1. Zet de machine op een vlakke onder- grond.
2. Plaats een olieopvangbak onder het cardanhuis om de gebruikte olie op te
vangen.
3. Verwijder de vulplug van de cardan- olie en de aftapplug van de cardanolie
met hun pakkingen om de olie uit het
cardanhuis af te tappen.
1. Vulplug cardanolie
2. Pakking
3. Correct olieniveau
Aanhaalmoment:Vulplug cardanolie: 23 N·m (2.3 kgf·m, 17 lb·ft)
3
2
1
UB88D1D0.book Page 15 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstelling
6-16
6
4. Monteer de aftapplug van de cardan-
olie met de nieuwe pakking en zet de
plug vast met het voorgeschreven
aanhaalmoment.
5. Vul de aanbevolen cardanolie bij tot aan de rand van de vulopening.
6. Controleer de pakking van de olie- vulplug op beschadiging en vervang
indien nodig.
7. Monteer de olievulplug met de pak- king en zet de plug vast met het voor-
geschreven aanhaalmoment.
8. Controleer het cardanhuis op olielek- kage. Zoek in geval van lekkage naar
de oorzaak.
DAUS1203
Koelvloeistof
Het koelvloeistofniveau moet regelmatig
worden gecontroleerd. Verder moet de
koelvloeistof worden ververst volgens de
intervalperioden vermeld in het periodieke
onderhoudsschema.
OPMERKING
Als er geen originele Yamaha koelvloeistof
beschikbaar is, gebruik dan een ethyleen-
glycol antivries met corrosieremmers voor
aluminium motoren en meng deze met ge-
destilleerd water in een verhouding van 1:1.
DAU54164Controleren van het koelvloeistofniveau1. Wacht tot de motor is afgekoeld. Het
koelvloeistofniveau varieert met de
motortemperatuur.
2. Zet de machine op de middenbok.
3. Verwijder het linkerventilatiepaneel
van het stroomlijnpaneel. (Zie pagina
3-37.)
4. Kijk naar het koelvloeistofreservoir.
1. Vulplug cardanolie
2. Pakking
3. Aftapplug cardanolie
Aanhaalmoment: Aftapplug cardanolie:23 N·m (2.3 kgf·m, 17 lb·ft)
Aan bevolen car danolie:
Originele Yamaha cardanolie SAE
80W-90 API GL-5
Oliehoeveelheid :
0.20 L (0.21 US qt, 0.18 Imp.qt)
Aanhaalmoment: Vulplug cardanolie:23 N·m (2.3 kgf·m, 17 lb·ft)
1
2
32
Aan bevolen koelvloeistof:
YAMALUBE-koelvloeistof
Hoeveelhei d koelvloeistof:
Koelvloeistofreservoir (merkstreep
voor maximumniveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen): 2.60 L (2.75 US qt, 2.29 Imp.qt)
UB88D1D0.book Page 16 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstellin g
6-17
6
5. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimum-
niveau bevindt, open dan de reser-
voirdop. WAARSCHUWING!
Verwij der alleen de dop van het
koelvloeistofreservoir. Pro beer
nooit om de ra diatorvul dop te ver-
wij deren als d e motor kou d is.
[DWA15162]
6. Vul koelvloeistof of gedestilleerd water
bij tot aan de merkstreep voor maxi-
mumniveau en sluit de reservoirdop.
LET OP: Als er geen koelvloeistof
aanwezi g is, geb ruik dan in plaats
d aarvan ged istilleer d water of ont-
har d leid ingwater. Geb ruik geen
har d water of zout water, dit is
scha delijk voor d e motor. Als er in
plaats van koelvloeistof water is ge-
b ruikt, vervan g d it dan zo snel mo- g
elijk door koelvloeistof, an ders is
het systeem niet bescherm d te gen
vorst en corrosie. Als er water aan
d e koelvloeistof is toe gevoe gd, laat
d an een Yamaha dealer zo snel mo-
g elijk het antivries gehalte van de
koelvloeistof controleren om te
voorkomen dat de effectiviteit van
d e koelvloeistof afneemt.
[DCA10473]
7. Monteer het paneel.
DAU33032De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
b eer nooit om de ra diatorvul dop te ver-
wij deren als de motor warm is.
[DWA10382]

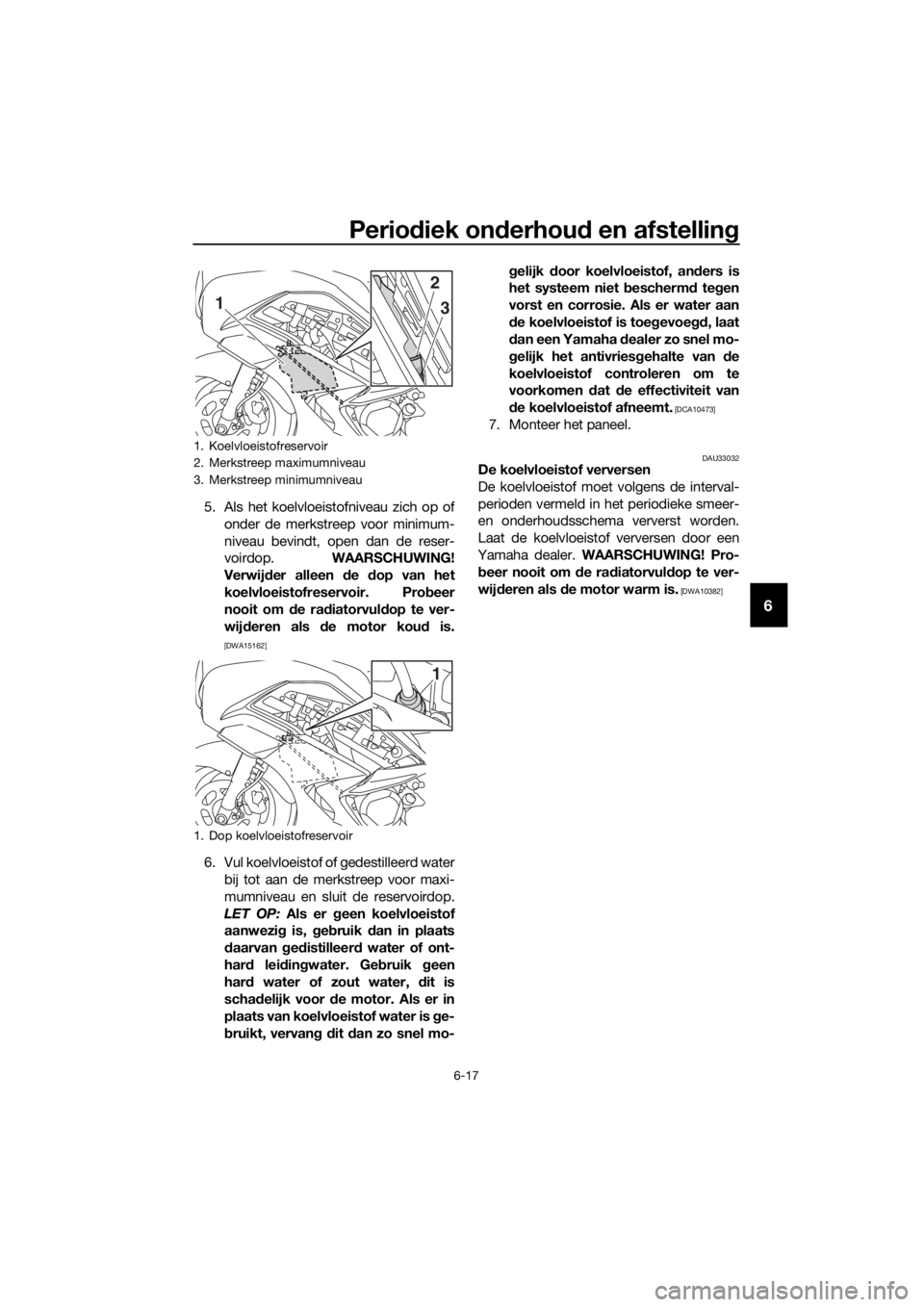

1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Dop koelvloeistofreservoir
2
1
3
1
UB88D1D0.book Page 17 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstelling
6-18
6
DAU72990

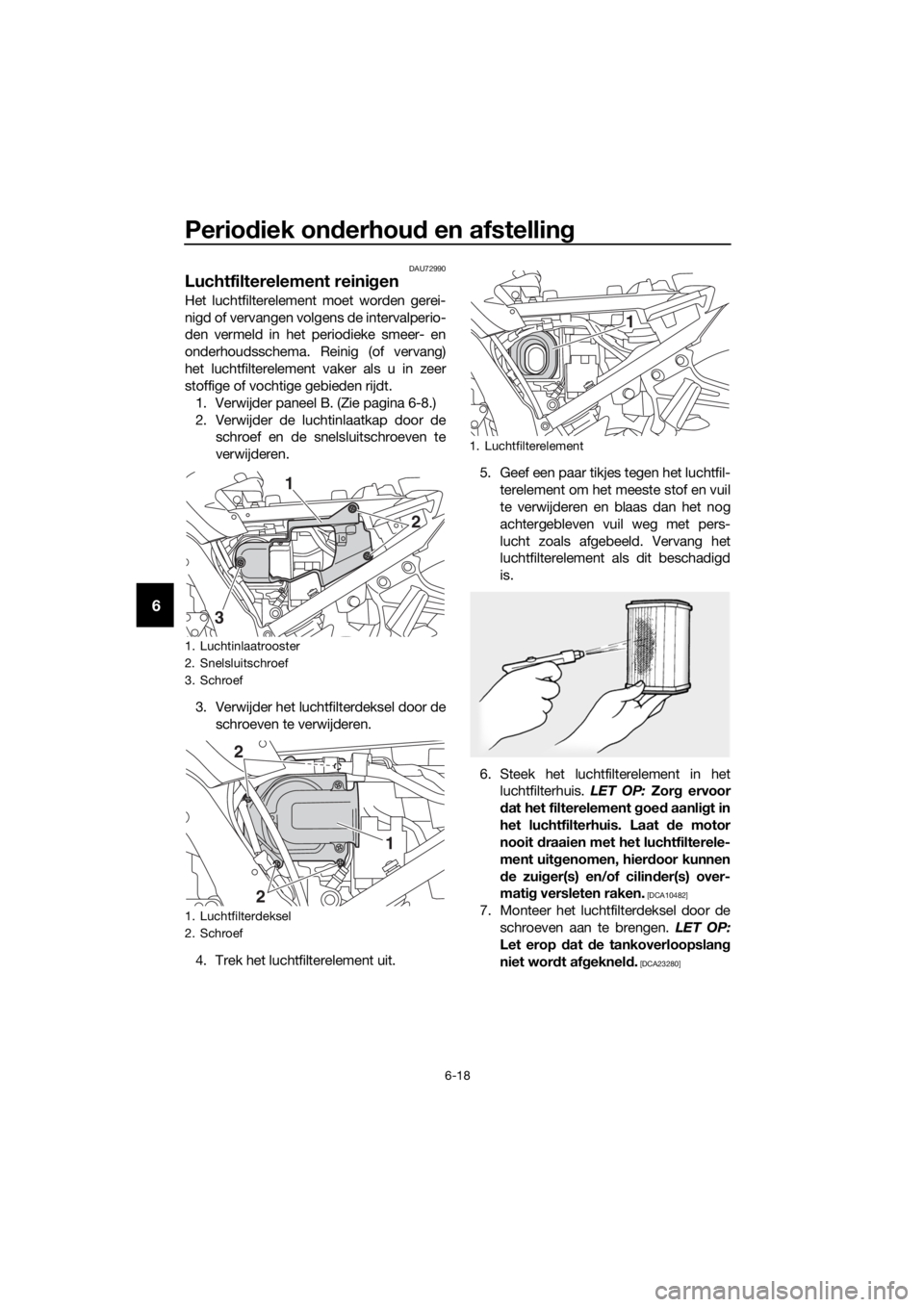

Luchtfilterelement reini gen
Het luchtfilterelement moet worden gerei-
nigd of vervangen volgens de intervalperio-
den vermeld in het periodieke smeer- en
onderhoudsschema. Reinig (of vervang)
het luchtfilterelement vaker als u in zeer
stoffige of vochtige gebieden rijdt.
1. Verwijder paneel B. (Zie pagina 6-8.)
2. Verwijder de luchtinlaatkap door de schroef en de snelsluitschroeven te
verwijderen.
3. Verwijder het luchtfilterdeksel door de schroeven te verwijderen.
4. Trek het luchtfilterelement uit. 5. Geef een paar tikjes tegen het luchtfil-
terelement om het me este stof en vuil
te verwijderen en blaas dan het nog
achtergebleven vuil weg met pers-
lucht zoals afgebeeld. Vervang het
luchtfilterelement als dit beschadigd
is.
6. Steek het luchtfilterelement in het luchtfilterhuis. LET OP: Zorg ervoor
d at het filterelement goe d aanli gt in
het luchtfilterhuis. Laat d e motor
nooit draaien met het luchtfilterele-
ment uit genomen, hier door kunnen
d e zui ger(s) en/of cilin der(s) over-
mati g versleten raken.
[DCA10482]
7. Monteer het luchtfilterdeksel door de
schroeven aan te brengen. LET OP:
Let erop dat de tankoverloopslan g
niet wor dt af geknel d.
[DCA23280]
1. Luchtinlaatrooster
2. Snelsluitschroef
3. Schroef
1. Luchtfilterdeksel
2. Schroef
1
3
2
2
2 1
1. Luchtfilterelement
1
UB88D1D0.book Page 18 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstellin g
6-19
6
8. Monteer de luchtinlaatkap door de
schroef en de snelsluitschroeven aan
te brengen.
9. Monteer het paneel.
DAU44735
Stationair toerental controleren
Controleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
1. Overloopslang brandstoftank
1
Stationair toerental: 1000–1100 tpm
UB88D1D0.book Page 19 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstelling
6-20
6
DAU21386
De vrije sla g van d e gas greep
controleren
Meet de vrije slag van de gasgreep zoals
getoond.
Controleer de vrije slag van de gasgreep re-
gelmatig en laat de vrije slag indien nodig
afstellen door een Yamaha dealer.
DAU21403
Klepspelin g
De kleppen zijn een belangrijke motorcom-
ponent, en aangezien de klepspeling bij ge-
bruik verandert moeten ze worden
gecontroleerd en afgesteld volgens de in-
tervalperioden vermeld in het periodieke
onderhoudsschema. Niet-afgestelde klep-
pen kunnen resulteren in een onjuist lucht-
brandstofmengsel, motorgeluid en uitein-
delijk motorschade. Laat om dit te voorko-
men de klepspeling regelmatig controleren
en afstellen door uw Yamaha dealer.
OPMERKING
Dit onderhoud moet worden uitgevoerd bij

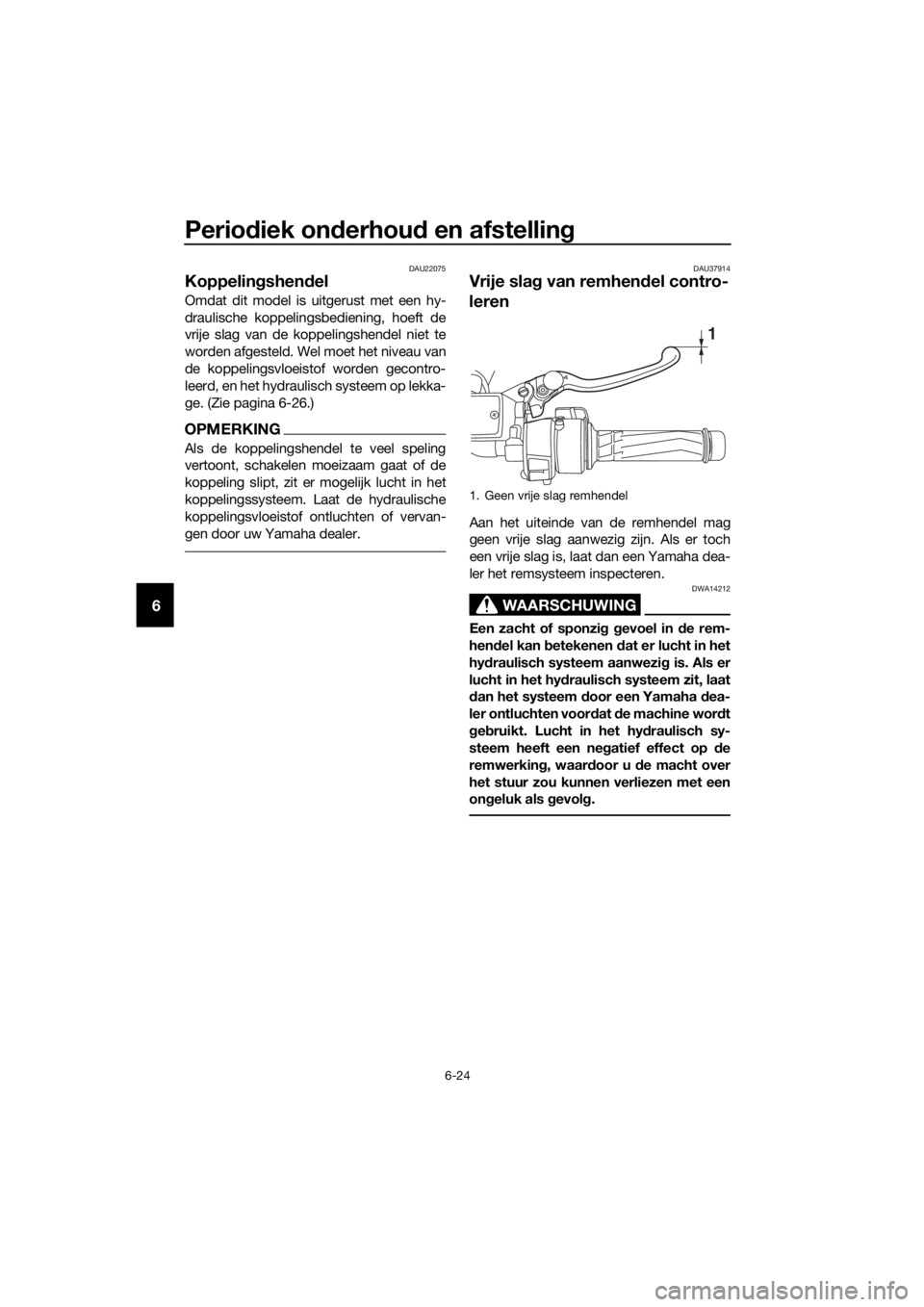

een koude motor.1. Vrije slag van gasgreep
Vrije sl ag van gas greep:
1.0–3.0 mm (0.04–0.12 in)
1
UB88D1D0.book Page 20 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstellin g
6-21
6
DAU64410
Banden
Banden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Ban denspannin g
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rij den met deze machine met een on-
juiste ban denspannin g kan lei den tot
verlies van de controle met mo gelijk ern-
sti g letsel of overlij den tot gevol g.
 De ban dspannin g moet wor den ge-
controleer d en af gestel d terwijl de
b an den kou d zijn (wanneer de tem-
peratuur van de ban den gelijk is aan
d e omg evingstemperatuur).
 De ban dspannin g moet wor den
aan gepast aan de rijsnelhei d en het
totale gewicht van rij der, passa gier,
b ag ag e en accessoires d at
voor dit
mo del is vast gestel d.
WAARSCHUWING
DWA10512
Belaa d uw machine nooit te zwaar. Rij-
d en met een te zwaar belaste machine
kan lei den tot een on geval.
Inspectie van ban den
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen. Ban
denspannin g (g emeten op kou-
d e ban den):
1 persoon: Voor:250 kPa (2.50 kgf/cm2, 36 psi)
Achter: 290 kPa (2.90 kgf/cm2, 42 psi)
2 personen:
Voor:250 kPa (2.50 kgf/cm2, 36 psi)
Achter:
290 kPa (2.90 kgf/cm2, 42 psi)
Maximale belastin g*:
215 kg (474 lb)
* Totaal gewicht van bestuurder, pas- sagier, bagage en accessoires
1. Wang van band
2. Bandprofieldiepte
UB88D1D0.book Page 21 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstelling
6-22
6
OPMERKING
De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472
 Laat sterk versleten ban den door
een Yamaha d ealer vervangen. Rij-
d en op een machine met versleten
b an den is niet alleen ver boden,
maar dit heeft ook een averechts
effect op de rijsta biliteit, waard oor
u de macht over het stuur zou kun-
nen verliezen.
 De vervan gin g van on der delen van
wielen en remmen, inclusief ban-
d en, dient te wor den over gelaten
aan een Yamaha dealer, die over d e
no dig e vakkun dig e kennis en erva-
rin g b eschikt om d it te doen.
 Rijd niet te snel d irect na het ver-
wisselen van een ban d. Het b and-
oppervlak dient eerst te zijn
in ger
ed en voordat het zijn optimale
ei genschappen verkrijg t.
Bandeninformatie
Dit model is uitgerust met tubeless banden
en bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10902
 Monteer altij d voor- en achter ban-
d en van hetzelf de merk en type.
Verschillen de ban den kunnen het
we gge dra g van de machine veran-
d eren, wat kan lei den tot een on ge-
val.
 Controleer altij d of d e ventiel dopjes
stevi g zijn b evestigd om zo lucht-
lekka ge te voorkomen.
 Gebruik uitsluiten d d e hierna ver-
mel de ban dventielen en luchtven-
tiel buisjes om te voorkomen dat de
b an den on der het rij den lee glopen.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model.
Minimale
ban dprofiel diepte (voor en
achter):
1.6 mm (0.06 in)
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
UB88D1D0.book Page 22 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstellin g
6-23
6
WAARSCHUWING
DWA10601
Deze motorfiets is uit gerust met specia-
le ban den die geschikt voor zeer ho ge
rijsnelhe den. Let op het vol gen de om
d eze ban den zo effectief mo gelijk te
kunnen geb ruiken.
 Gebruik bij vervan gin g uitsluiten d
het voor geschreven type b anden.
Bij an dere ban den is het risico op
een klap ban d b ij zeer ho ge rijsnel-
he den niet denk beel dig .
 Gloe dnieuwe ban den bie den op
sommi ge typen we gdek relatief
weini g g rip tot dat
ze zijn “in gere-
d en”. Het is dan ook verstan dig d e
eerste 100 km (60 mi) na dat een
nieuwe ban d is aan geb racht rusti g
te blijven rij den en pas daarna de
rijsnelhei d te verho gen.
 Voor dat met ho ge snelhei d wor dt
g ered en moeten de ban den zijn op-
g ewarm d.
 Pas de ban dspannin g stee ds aan
vol gens de rijomstan dig he den.
DAU21963
Gietwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
 Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
 Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren of
kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
Voor
ban d:
Maat:
120/70ZR17M/C (58W)
Fabrikant/model: BRIDGESTONE/BT023F F
Achter ban d:
Maat: 180/55ZR17M/C(73W)
Fabrikant/model: BRIDGESTONE/BT023R F
VOOR en ACHTER:
Bandventiel:TR412
Luchtventielbuis:
#9100 (origineel)
UB88D1D0.book Page 23 Wednesday, July 12, 2017 11:34 AM

Periodiek on derhou d en afstelling
6-24
6
DAU22075
Koppelin gshen del
Omdat dit model is uitgerust met een hy-
draulische koppelingsbediening, hoeft de
vrije slag van de koppelingshendel niet te
worden afgesteld. Wel moet het niveau van
de koppelingsvloeistof worden gecontro-
leerd, en het hydraulisch systeem op lekka-
ge. (Zie pagina 6-26.)
OPMERKING
Als de koppelingshendel te veel speling
vertoont, schakelen moeizaam gaat of de
koppeling slipt, zit er mogelijk lucht in het
koppelingssysteem. Laat de hydraulische
koppelingsvloeistof ontluchten of vervan-
gen door uw Yamaha dealer.
DAU37914
Vrije sla g van remhen del contro-
leren
Aan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzi g g evoel in de rem-
hend el kan betekenen dat er lucht in het
hy draulisch systeem aanwezi g is. Als er
lucht in het hy draulisch systeem zit, laat
d an het systeem door een Yamaha dea-
ler ontluchten voor dat de machine wor dt
g eb ruikt. Lucht in het hy draulisch sy-
steem heeft een ne gatief effect op de
remwerkin g, waar door u de macht over
het stuur zou kunnen verliezen met een
on geluk als gevol g.
1. Geen vrije slag remhendel
1
UB88D1D0.book Page 24 Wednesday, July 12, 2017 11:34 AM
