YAMAHA FJR1300A 2018 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-33
6
PAU43602
Verificação e lubrificação das
alavancas do travão e da em-
braiagem
Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
Alavanca do travão
Alavanca da embraiagem
PAU23215
Verificação e lubrificação d o
d escanso central e d o descanso
lateral
Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AVISO
PWA10742
Caso o descanso central ou o descanso
lateral não se d esloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifique
ou repare. Caso contrário, o descanso
central ou lateral po dem bater no chão e
d istrair o con dutor, resultand o numa
possível per da de controlo.
Lubrificante recomen dad o:
Massa de lubrificação de siliconeLubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
UB88P1P0.book Page 33 Wednesday, July 12, 2017 11:37 AM

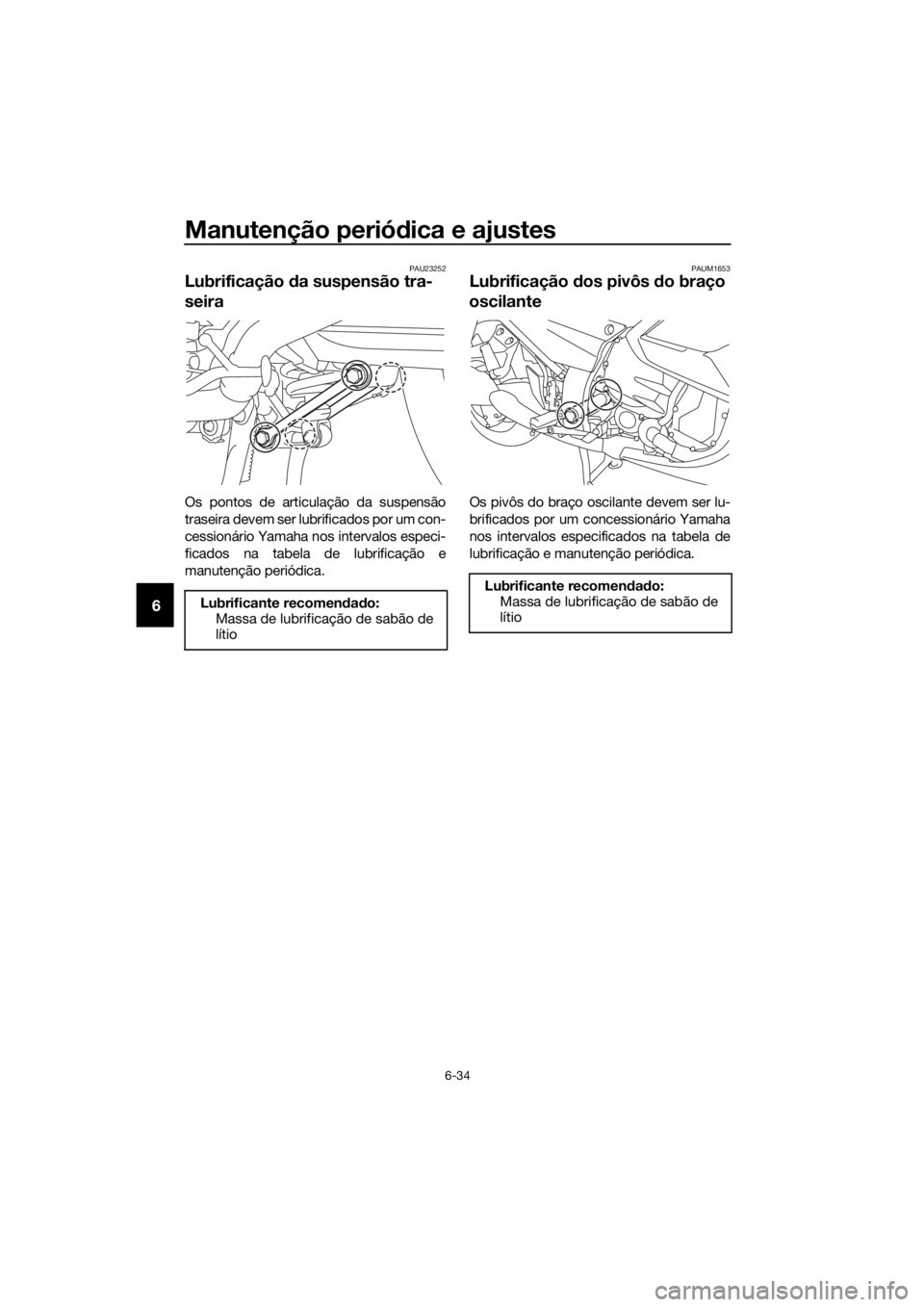

Manutenção periódica e ajustes
6-34
6
PAU23252
Lubrificação da suspensão tra-
seira
Os pontos de articulação da suspensão
traseira devem ser lubrificados por um con-
cessionário Yamaha nos intervalos especi-
ficados na tabela de lubrificação e
manutenção periódica.
PAUM1653
Lubrificação dos pivôs do braço
oscilante
Os pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
UB88P1P0.book Page 34 Wednesday, July 12, 2017 11:37 AM

Manutenção periódica e ajustes
6-35
6
PAU23273
Verificação da forquilha dianteira
O estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do esta do
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em-
purre várias vezes o guiador com for-
ça para baixo para verificar se a
forquilha dianteira se comprime e re-
cua suavemente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer d anos na forqui-
lha dianteira ou se esta não funcionar
d evi damente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU45512
Verificação da direção
Os rolamentos da direção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabe-
la de lubrificação e manutenção periódica.
1. Coloque o veículo no descanso cen- tral. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direção.
UB88P1P0.book Page 35 Wednesday, July 12, 2017 11:37 AM

Manutenção periódica e ajustes
6-36
6
PAU23292
Verificação dos rolamentos de
ro da
Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAU39527
Bateria
A bateria encontra-se por baixo do painel
A. (Consulte a página 6-9.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios para bate-
ria devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
 O eletrólito é venenoso e perigoso
pois contém áci do sulfúrico, o qual
provoca queima duras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quan do trabalhar perto de
baterias. Em caso d e contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.
EXTERNOS: Lave com água abun dante.
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um mé dico.
OLHOS: Lave com água durante
15 minutos e procure ime diata-
mente cui dad os mé dicos.

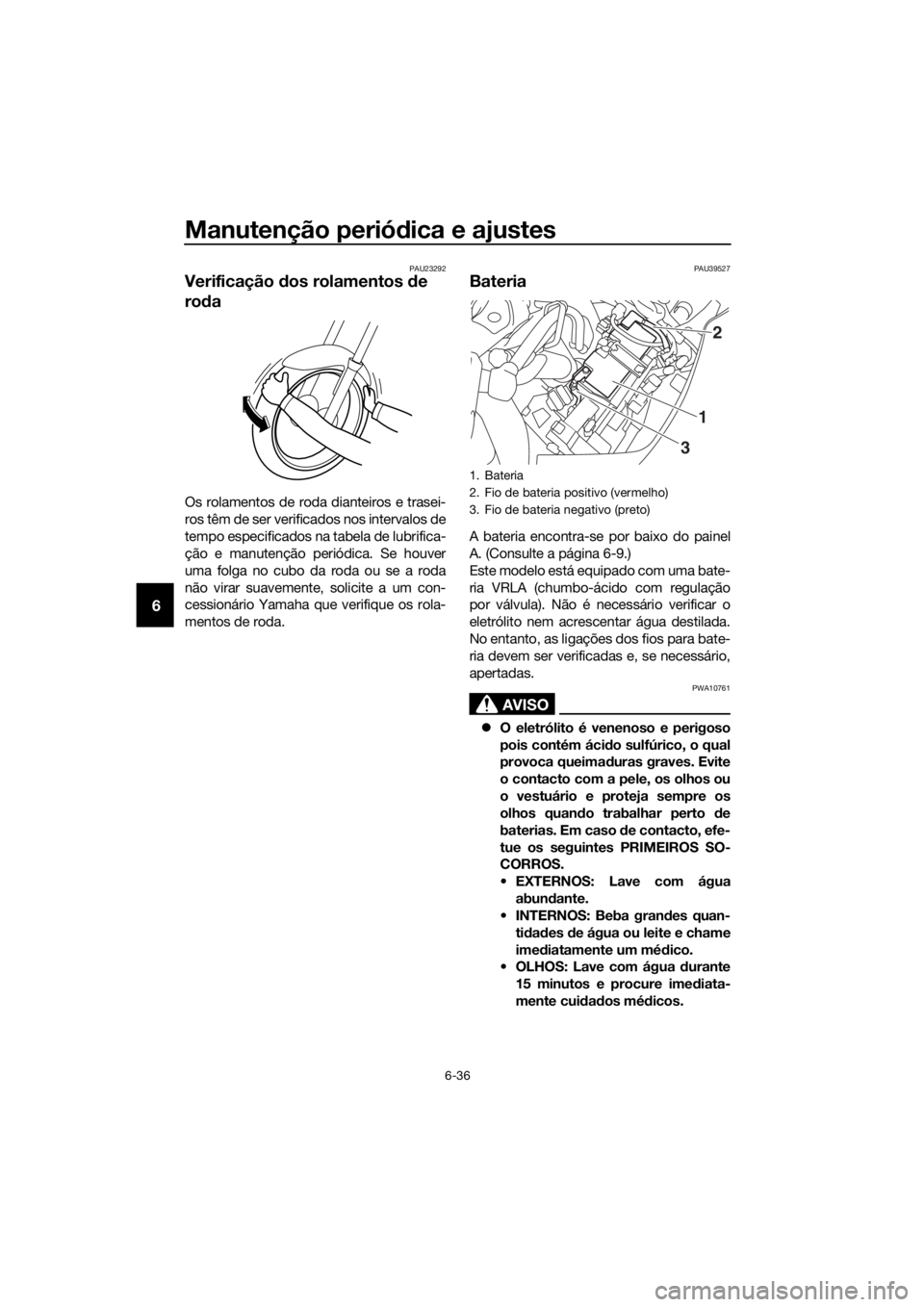

1. Bateria
2. Fio de bateria positivo (vermelho)
3. Fio de bateria negativo (preto)
1 2
3
UB88P1P0.book Page 36 Wednesday, July 12, 2017 11:37 AM

Manutenção periódica e ajustes
6-37
6
 As baterias pro duzem hi drogénio
explosivo. Por conseguinte, mante-
nha a bateria afasta da de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quan do a esti-
ver a carregar num espaço fecha-
d o.
 MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios elétricos
opcionais.
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-áci do com regulação por válvula), é
necessário um carrega dor de baterias
especial (tensão constante). A utilização
d e um carrega dor de baterias conven-
cional danificará a bateria.
Acon dicionamento da bateria
1. Caso não pretenda conduzir o veículo durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se o interruptor
principal está desliga do e, em se-
gui da, desligar o fio negativo antes
d o positivo.
[PCA16304]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se o interruptor principal está
desligad o
e, em segui da, ligar o fio positivo
antes do negativo.
[PCA16842]
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.
PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria descarrega da po-
d erá provocar danos permanentes na
mesma.
UB88P1P0.book Page 37 Wednesday, July 12, 2017 11:37 AM

Manutenção periódica e ajustes
6-38
6
PAU54515
Substituição dos fusíveis
As caixas de fusíveis e os fusíveis individu-
ais encontram-se por baixo do painel A.
(Consulte a página 6-9.)
Se um fusível estiver queimado, substitua-
o do modo seguinte.1. Rode a chave para “OFF” e desligue o circuito elétrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomen dad a, para evitar causar
gran des danos no sistema elétrico
e possivelmente um incên dio.
[PWA15132]

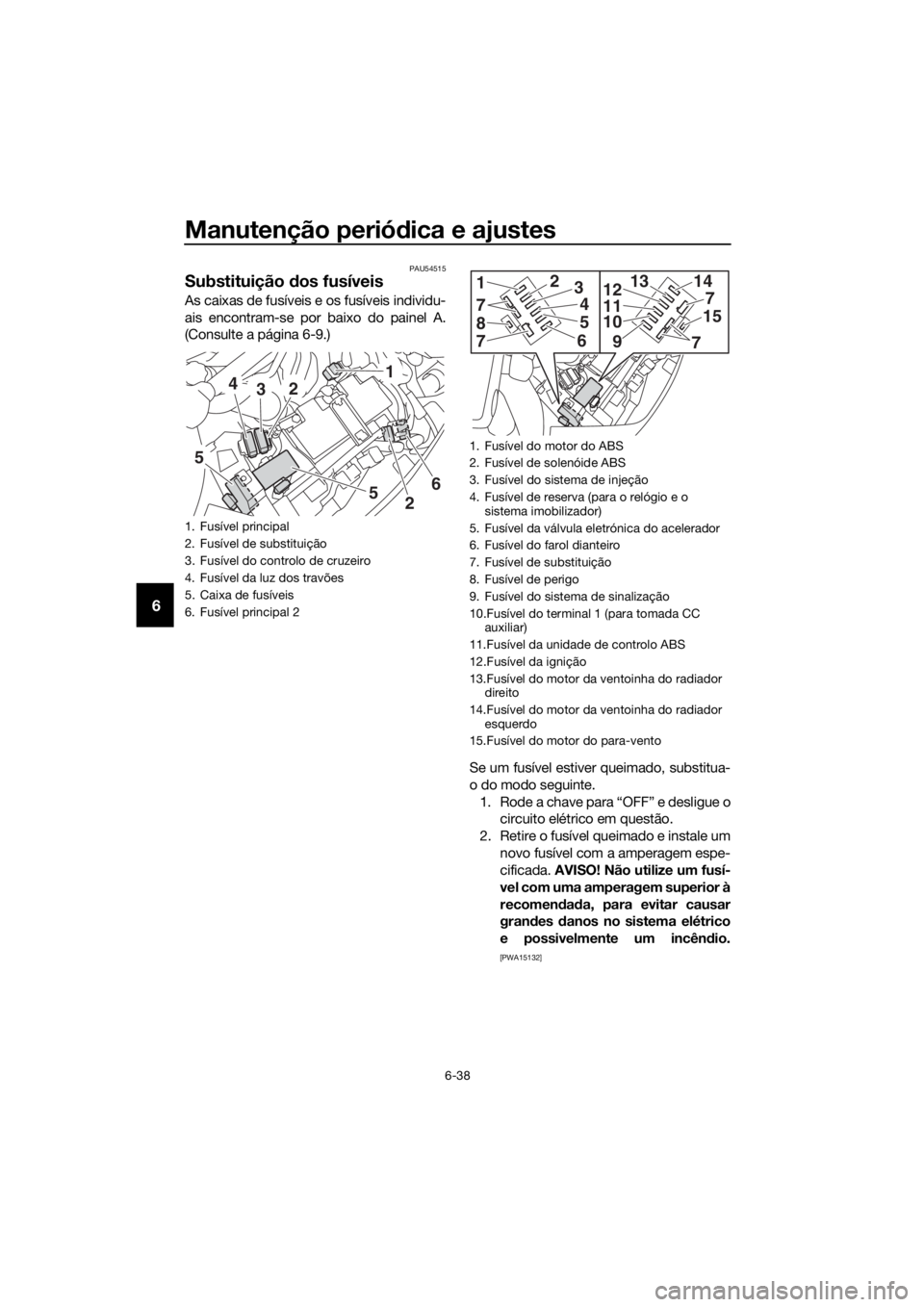

1. Fusível principal
2. Fusível de substituição
3. Fusível do controlo de cruzeiro
4. Fusível da luz dos travões
5. Caixa de fusíveis
6. Fusível principal 2
5
1
3
4
2
5 26
1. Fusível do motor do ABS
2. Fusível de solenóide ABS
3. Fusível do sistema de injeção
4. Fusível de reserva (para o relógio e o
sistema imobilizador)
5. Fusível da válvula eletrónica do acelerador
6. Fusível do farol dianteiro
7. Fusível de substituição
8. Fusível de perigo
9. Fusível do sistema de sinalização
10.Fusível do terminal 1 (para tomada CC auxiliar)
11.Fusível da unidade de controlo ABS
12.Fusível da ignição
13.Fusível do motor da ventoinha do radiador direito
14.Fusível do motor da ventoinha do radiador esquerdo
15.Fusível do motor do para-vento
14
7
9
10
11
1213
7
158
1
7
23
4
5
6
7
UB88P1P0.book Page 38 Wednesday, July 12, 2017 11:37 AM

Manutenção periódica e ajustes
6-39
6
3. Rode a chave para “ON” e ligue o cir-
cuito elétrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
PAU72980
Luzes do veículo
Este modelo está equipado com luzes LED.
Não há lâmpadas passíveis de serem subs-
tituídas pelo utilizador.
Se uma luz não se acender, verifique os fu-
síveis e, em seguida, solicite a um conces-
sionário Yamaha que verifique o veículo.
PRECAUÇÃO
PCA16581
Não cole nenhum tipo de película colori-
d a nem autocolantes na lente do farol
d ianteiro.
Fusíveis especifica dos:
Fusível principal:
50.0 A
Fusível principal 2: 30.0 A
Fusível para terminal 1: 3.0 A
Fusível do farol dianteiro:
7.5 A
Fusível luz freio: 1.0 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição:
20.0 A
Fusível do motor da ventoinha do
radiador:
10.0 A × 2
Fusível de reserva: 7.5 A
Fusível da luz de perigo: 7.5 A
Fusível do sistema de injecção:
15.0 A
Fusível da unidade de controlo
ABS:
7.5 A
Fusível motor ABS: 30.0 A
Fusível de solenóide ABS: 20.0 A
Fusível do sistema de controlo de
cruzeiro: 1.0 A
Fusível do motor do pára-vento:
20.0 A
Fusível da válvula eléctrica do ace-
lerador:
7.5 A
UB88P1P0.book Page 39 Wednesday, July 12, 2017 11:37 AM

Manutenção periódica e ajustes
6-40
6
PAU25872
Deteção e resolução de proble-
mas
Embora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos- suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explo dir e causar ferimentos graves
ou d anos materiais.
UB88P1P0.book Page 40 Wednesday, July 12, 2017 11:37 AM

Manutenção periódica e ajustes
6-41
6
PAU63470
Tabelas de deteção e resolução de problemas
Problemas no arranque ou fraco d esempenho do motor
1. CombustívelHá combu stível
suficiente.
Não há combu stível.
Verifique a bateria.
Abasteça com
combu stível.
O motor roda
rapidamente.
O motor roda
lentamente.
O motor não arranca.
Verifique a bateria.
Limpe com um pano seco
e corrija as distâncias dos
eléctrodos das v elas de
ignição ou substitua as
v elas de ignição.
Verifique as ligações
dos fios da bateria e, se
necessário, solicite a
um concessionário
Yamaha que a carreg ue.
2. BateriaA bateria está em
boas condições.
O motor não arranca.
Verifique a ignição.
3. IgniçãoHúmidaAccione o motor de
arranque eléctrico.
Seca
Há compressão.
Não há compressão.
O motor não arranca.
Solicite a um concessionário Yamaha que v erifique
o v eículo.
Solicite a um concessionário Yamaha que v erifique
o v eículo.
O motor não arranca.
Verifique a
compressão.Solicite a um
concessionário Yamaha
que v erifique o v eículo.
Retire as velas de
ignição e v erifique os
eléctrodos.
Accione o motor de
arranque eléctrico.
Accione o motor de
arranque eléctrico.
Verifique o nív el de
combu stível no
respectiv o depósito.
4. Compressão
UB88P1P0.book Page 41 Wednesday, July 12, 2017 11:37 AM

Manutenção periódica e ajustes
6-42
6
Sobreaquecimento do motor
AVISO
PWAT1041
 Não retire a tampa do ra dia dor enquanto o motor e o ra dia dor estiverem quen-
tes. O flui do e o vapor muito quentes po dem ser expeli dos sob pressão, pod en-
d o provocar graves ferimentos. Não se esqueça de aguar dar até que o motor
tenha arrefeci do.
 Coloque um ped aço de pano espesso, tal como uma toalha, sobre a tampa do
ra dia dor, e depois rod e lentamente a tampa no senti do contrário ao d os pontei-
ros do relógio até esta parar para permitir o escape de qualquer pressão resi du-
al. Quan do o ruí do sibilante parar, prima a tampa enquanto a ro da no senti do
contrário ao d os ponteiros do relógio e, de segui da, retire a tampa.
NOTA
Caso não tenha líquido refrigerante, pode util izar temporariamente água da torneira, desde
que seja substituída pelo líquido refrigerante recomendado logo que possível.

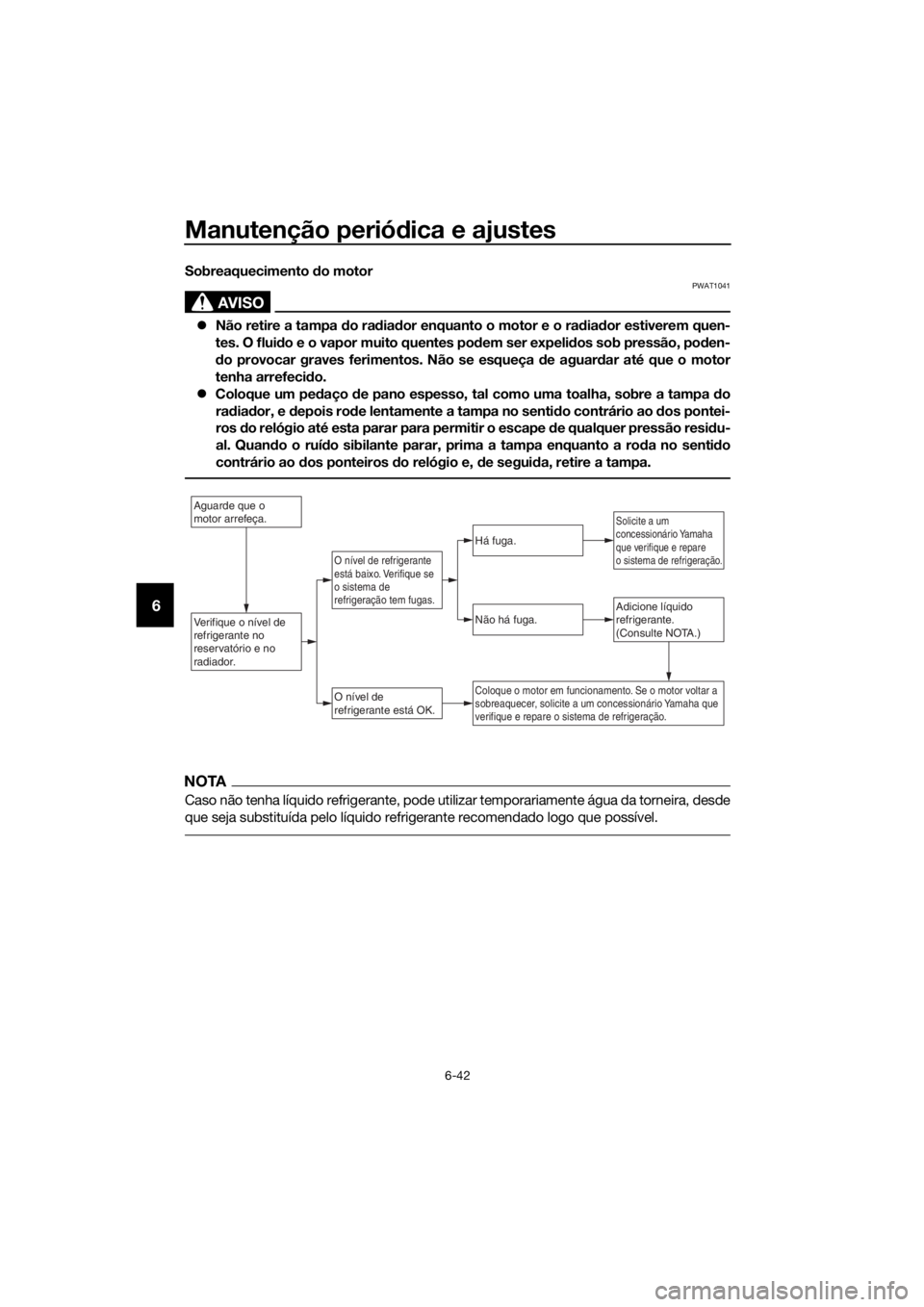

Aguarde que o
motor arrefeça.
Verifique o nív el de
refrigerante no
reser vatório e no
radiador.Adicione líquido
refrigerante.
(Consulte NOTA.)
O nív el de
refrigerante está OK.
Não há fuga.
Há fuga.
O nív el de refrigerante
está baixo. Verifique se
o sistema de
refrigeração tem fugas.
Solicite a um
concessionário Yamaha
que v erifique e repare
o sistema de refrigeração.
Coloque o motor em funcionamento. Se o motor v oltar a
sobreaquecer, solicite a um concessionário Yamaha que
v erifique e repare o sistema de refrigeração.
UB88P1P0.book Page 42 Wednesday, July 12, 2017 11:37 AM
