YAMAHA FJR1300A 2018 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-3
6
PAU71031
NOTA
 As verificações anuais deverão ser efetua das to dos os anos, exceto se for efe-
tua da uma manutenção com base na distância percorri da.
 A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a
partir dos 10000 km (6000 mi).
 Os itens marcados com um asterisco devem ser efetuados por um concessionário
Yamaha na medida em que são necessárias ferramentas especiais, dados e capaci-
dades técnicas.
PAU71071Tabela de manutenção perió dica para o sistema de controlo de emis-
sões
N.º ITEM
1 *Tu b o
de combustí-
vel • Verifique se os tubos de com-
bustível apresentam fendas ou
danos.
• Se necessário, substitua-os. √√√√√
2 *Ve l a s de ignição • Verifique o estado.
• Ajuste a folga e limpe.
√√
• Substitua. √√
3 *Folga das válvulas • Verifique e ajuste. Cada 40000 km (24000 mi)
4 *Injeção
de com-
bustível • Verificação da velocidade de
ralenti do motor. √√√√√√
• Verifique e ajuste a sincroniza- ção. √√√√√
5 *Sistema de escape • Verificar se existem fugas.
• Se necessário, aperte-os.
• Se necessário, substitua as ani-
lhas. √√√√√
6 *Sistema
de contro-
lo de emissões
evaporativas • Verifique a existência de danos
no sistema de controlo.
• Se necessário, substitua-os. √√X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
110203040
0.66121824
UB88P1P0.book Page 3 Wednesday, July 12, 2017 11:37 AM

Manutenção periódica e ajustes
6-4
6
7 *Sistema
de in du-
ção de ar • Verifique se a válvula de corte
de ar, a válvula por diapasão e
o tubo possuem danos.
• Substitua eventuais peças da- nificadas, caso seja necessário. √√√√√
N.º ITEM
X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
110203040
0.6 6 12 18 24
UB88P1P0.book Page 4 Wednesday, July 12, 2017 11:37 AM

Manutenção periódica e ajustes
6-5
6
PAU71372
Tabela de lubrificação e manutenção geral
N.º ITEM
1 *Verificação
do sis-
tema de diagnósti-
co • Realize a inspeção dinâmica
com a ferramenta de diagnósti-
co da Yamaha.
• Verifique os códigos de erro. √√√√√√
2 *Elemento
do filtro
d e ar •Limpe.
√√
• Substitua. √√
3 *Embraiagem • Verifique o funcionamento, o ní-
vel de líquido e se existem fu-
gas de líquidos no veículo. √√√√√
4 *Tr a v ã o dianteiro • Verifique o funcionamento, o ní-
vel de líquido e se existem fu-
gas de líquidos.
• Substitua as pastilhas do tra- vão, se necessário. √√√√√√
5 *Travão traseiro • Verifique o funcionamento, o ní-
vel de líquido e se existem fu-
gas de líquidos.
• Substitua as pastilhas do tra- vão, se necessário. √√√√√√
6 *Tu b o s dos travões • Verifique se apresentam fen-
das ou danos. √√√√√
• Substitua. Cada 4 anos
7 *Líqui
do dos tra-
vões • Mude. Cada 2 anos
8 *Ro das • Verifique se apresentam des-
gaste ou danos.
• Se necessário, substitua-os. √√√√
9 *Pneus • Verifique a profundidade do
piso e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija. √√√√√
10 *Rolamentos
de
ro da • Verifique se os rolamentos es-
tão soltos ou se apresentam
danos. √√√√X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
110203040
0.66121824
UB88P1P0.book Page 5 Wednesday, July 12, 2017 11:37 AM

Manutenção periódica e ajustes
6-6
6
11 *Rolamentos
do
pivô do braço os-
cilante • Verifique o funcionamento e se
apresenta uma folga excessiva. √√√√
12 *Rolamentos
da di-
reção • Verifique se os rolamentos es-
tão soltos. √√ √
• Aplique novamente uma quan- tidade moderada de massa de
lubrificação de sabão de lítio. √√
13 *Fixa
dores do chas-
sis • Certifique-se de que todas as
porcas, cavilhas e parafusos
estão devidamente alinhados. √√√√√
14 Eixo
de pivô d a
alavanca do travão • Lubrifique com graxa de silico-
ne. √√√√√
15 Eixo
de pivô d o pe-
d al do travão • Lubrifique com massa de lubri-
ficação de sabão de lítio. √√√√√
16 Eixo
de pivô d a
alavanca da em-
braiagem • Lubrifique com graxa de silico-
ne. √√√√√
17 Eixo
de pivô d o pe-
d al de mu dança de
veloci dad es • Lubrifique com massa de lubri-
ficação de sabão de lítio. √√√√√
18 Descanso lateral,
d
escanso central • Verifique o funcionamento.
•

Lubrifique com massa de lubri-
ficação de sabão de lítio. √√√√√
19 *Interruptor
do des-
canso lateral • Verifique o funcionamento e
substitua, se necessário. √√√√√√
20 *Forquilha dianteira • Verifique o funcionamento e se
apresenta fuga de óleo.
• Se necessário, substitua-os. √√√√
21 *Amortece dor • Verifique o funcionamento e se
apresenta fuga de óleo.
• Se necessário, substitua-os. √√√√
22 *Braço
do relé d e
suspensão traseira
e pontos de articu-
lação do braço d e
ligação • Verifique o funcionamento.
√√√√
N.º ITEM
X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
110203040
0.6 6 12 18 24
UB88P1P0.book Page 6 Wednesday, July 12, 2017 11:37 AM

Manutenção periódica e ajustes
6-7
6
PAU72820
NOTA
 O filtro de ar exige uma assistência mais frequente se a condução for feita em áreas
invulgarmente húmidas ou poeirentas.
 Manutenção da embraiagem e travões hidráulicos
• Verifique regularmente e, se necessário, ajuste o nível dos líquidos dos travões e da embraiagem.
23 Óleo do motor • Substitua (aqueça o motor an-
tes de drenar).
• Verifique o nível do óleo e se o veículo apresenta fugas de
óleo. √√√√√√
24 Cartucho
do filtro
d e óleo do motor • Substitua.
√√√
25 *Sistema
de refrige-
ração • Verifique o nível de refrigerante
e se o veículo apresenta fuga
de refrigerante. √√√√√
• Mude. Cada 3 anos
26 *Óleo
da engrena-
gem final •Mude.
• Verifique se o veículo apresenta
fugas de óleo. √√√√√
27 *Interruptores
dos
travões dianteiro e
traseiro • Verifique o funcionamento.
√√√√√√
28 *Peças
de movi-
mento e cabos • Lubrifique.
√√√√√
29 *Compartimento e
cabo
do punho do
acelerad or • Verifique o funcionamento e a
folga.
• Ajuste a folga do cabo do ace- lerador, se necessário.
• Lubrifique o compartimento, o cabo e o fio de aquecimento do
punho do acelerador. √√√√√
30 *Luzes, sinais e in-
terruptores • Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEM
X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
110203040
0.66121824
UB88P1P0.book Page 7 Wednesday, July 12, 2017 11:37 AM

Manutenção periódica e ajustes
6-8
6
• Substitua os componentes internos dos cilindros mestre e pinças dos travões, as-
sim como os cilindros mestre e de desengate da embraiagem e mude o líquido dos
travões e da embraiagem de dois em dois anos.
• Substitua os tubos dos travões e o tubo flexível da embraiagem de quatro em qua- tro anos e caso apresentem fendas ou estejam danificados.
UB88P1P0.book Page 8 Wednesday, July 12, 2017 11:37 AM

Manutenção periódica e ajustes
6-9
6
PAU18773

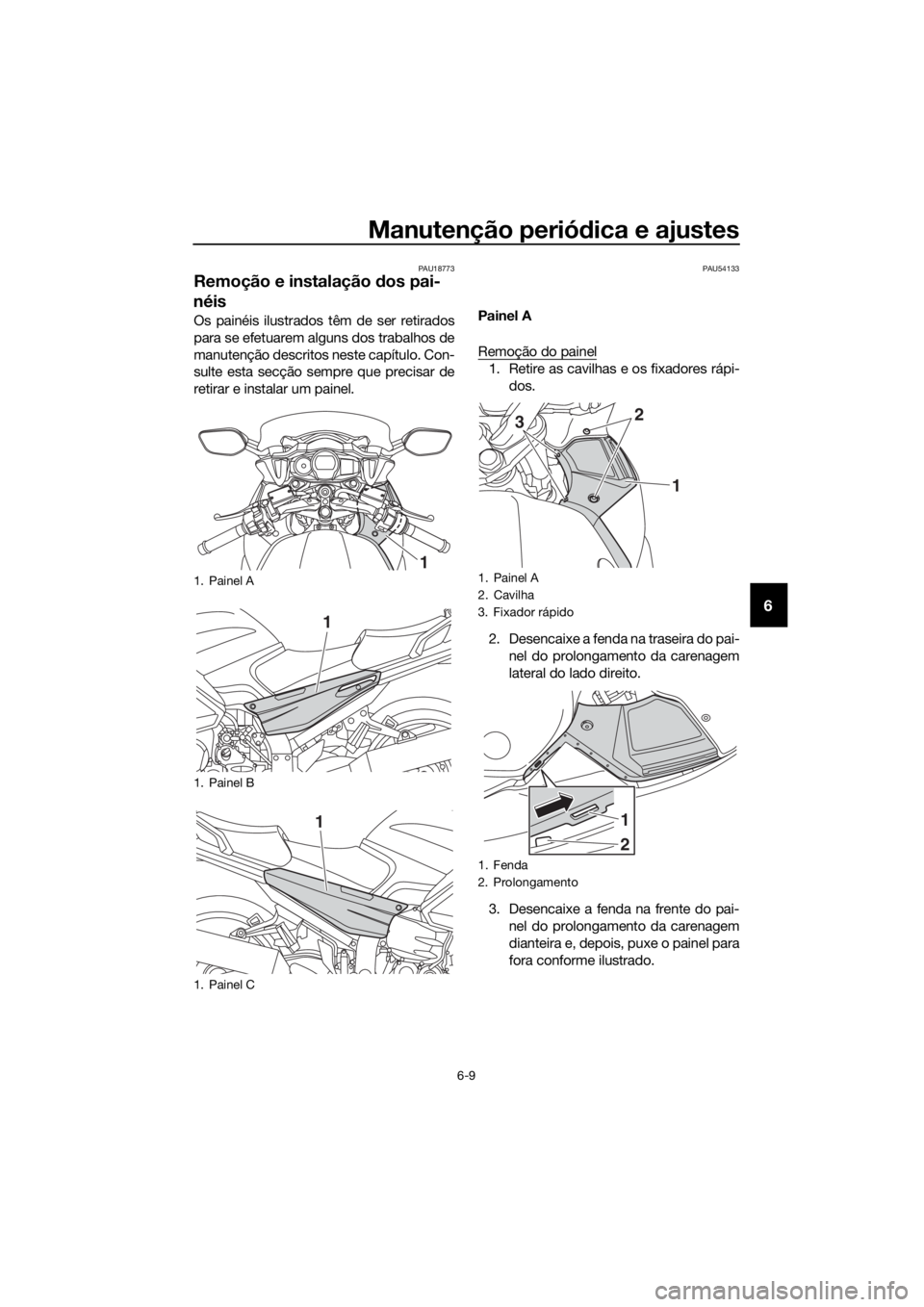

Remoção e instalação dos pai-
néis
Os painéis ilustrados têm de ser retirados
para se efetuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAU54133
Painel A
Remoção do painel
1. Retire as cavilhas e os fixadores rápi-
dos.
2. Desencaixe a fenda na traseira do pai- nel do prolongamento da carenagem
lateral do lado direito.
3. Desencaixe a fenda na frente do pai- nel do prolongamento da carenagem
dianteira e, depois, puxe o painel para
fora conforme ilustrado.
1. Painel A
1. Painel B
1. Painel C
1
1
1
1. Painel A
2. Cavilha
3. Fixador rápido
1. Fenda
2. Prolongamento
1
23
1
2
UB88P1P0.book Page 9 Wednesday, July 12, 2017 11:37 AM

Manutenção periódica e ajustes
6-10
6

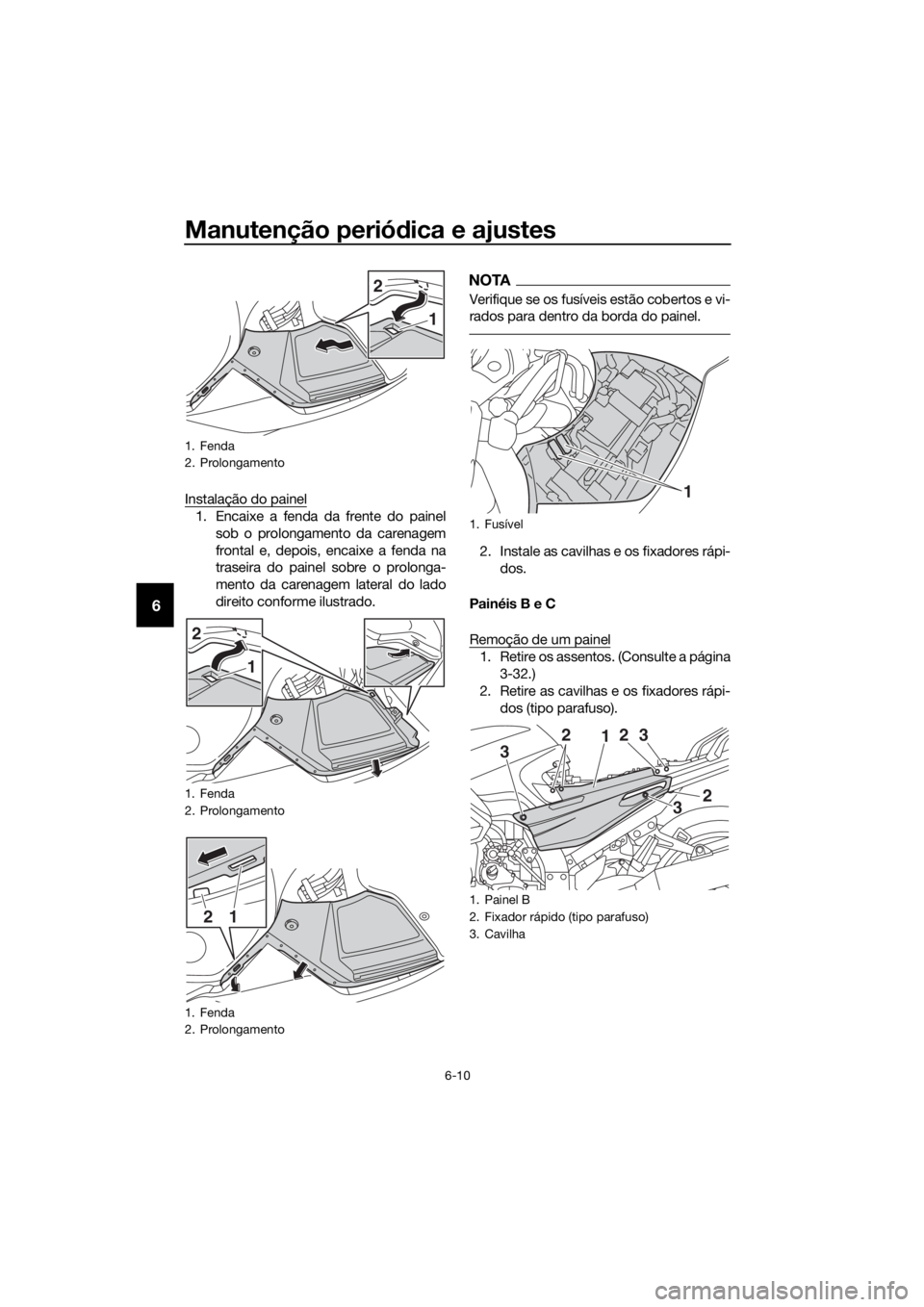

Instalação do painel
1. Encaixe a fenda da frente do painel
sob o prolongamento da carenagem
frontal e, depois, encaixe a fenda na
traseira do painel sobre o prolonga-
mento da carenagem lateral do lado
direito conforme ilustrado.
NOTA
Verifique se os fusíveis estão cobertos e vi-
rados para dentro da borda do painel.
2. Instale as cavilhas e os fixadores rápi-dos.
Painéis B e C
Remoção de um painel
1. Retire os assentos. (Consulte a página 3-32.)
2. Retire as cavilhas e os fixadores rápi- dos (tipo parafuso).
1. Fenda
2. Prolongamento
1. Fenda
2. Prolongamento
1. Fenda
2. Prolongamento
2
1
2
1
12
1. Fusível
1. Painel B
2. Fixador rápido (tipo parafuso)
3. Cavilha
1
12
2
3
3
2
3
UB88P1P0.book Page 10 Wednesday, July 12, 2017 11:37 AM

Manutenção periódica e ajustes
6-11
6

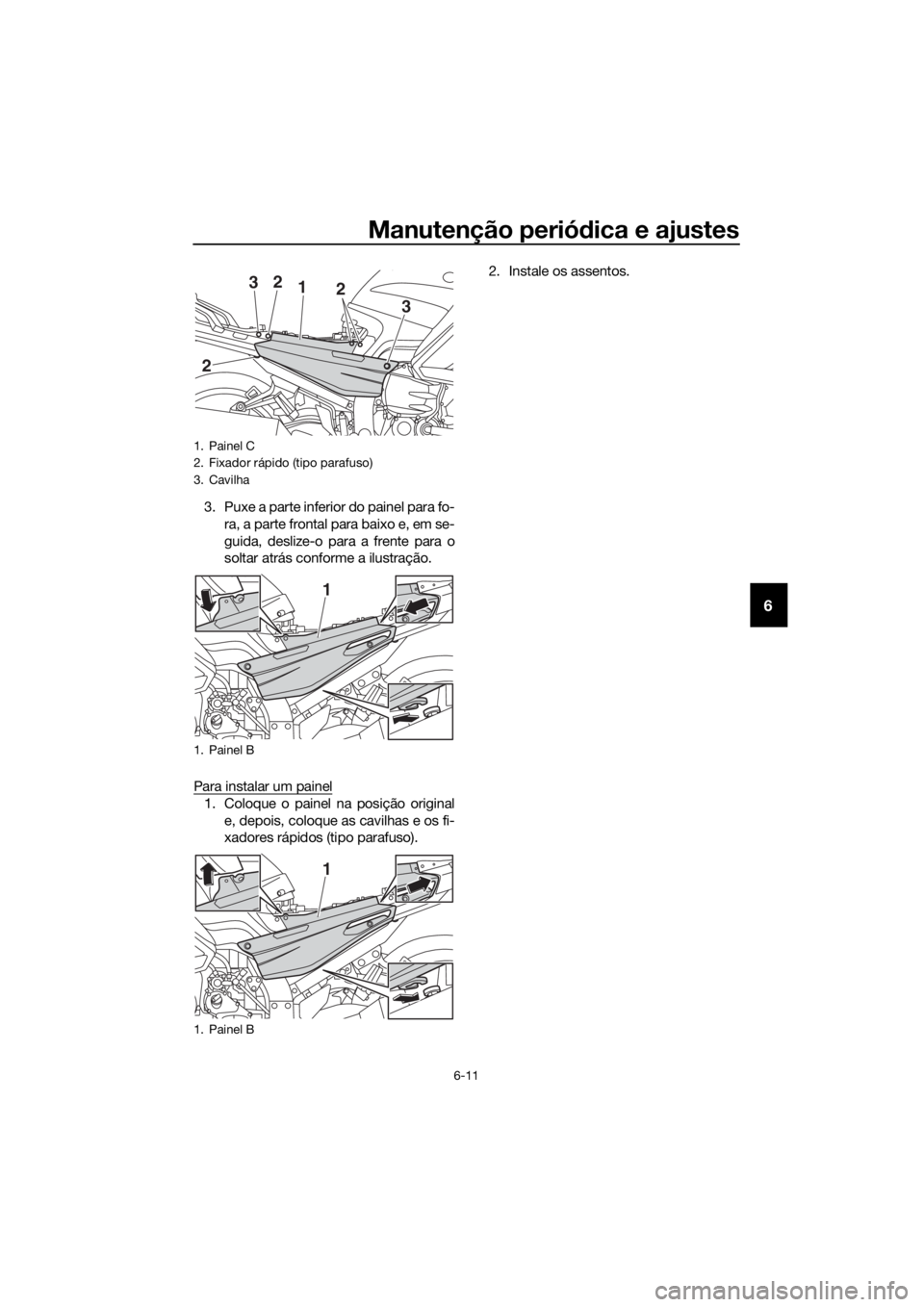

3. Puxe a parte inferior do painel para fo-
ra, a parte frontal para baixo e, em se-
guida, deslize-o para a frente para o
soltar atrás conforme a ilustração.
Para instalar um painel
1. Coloque o painel na posição original e, depois, coloque as cavilhas e os fi-
xadores rápidos (tipo parafuso). 2. Instale os assentos.
1. Painel C
2. Fixador rápido (tipo parafuso)
3. Cavilha
1. Painel B
1. Painel B
12
2
2 3
3
1
1
UB88P1P0.book Page 11 Wednesday, July 12, 2017 11:37 AM

Manutenção periódica e ajustes
6-12
6
PAU19653

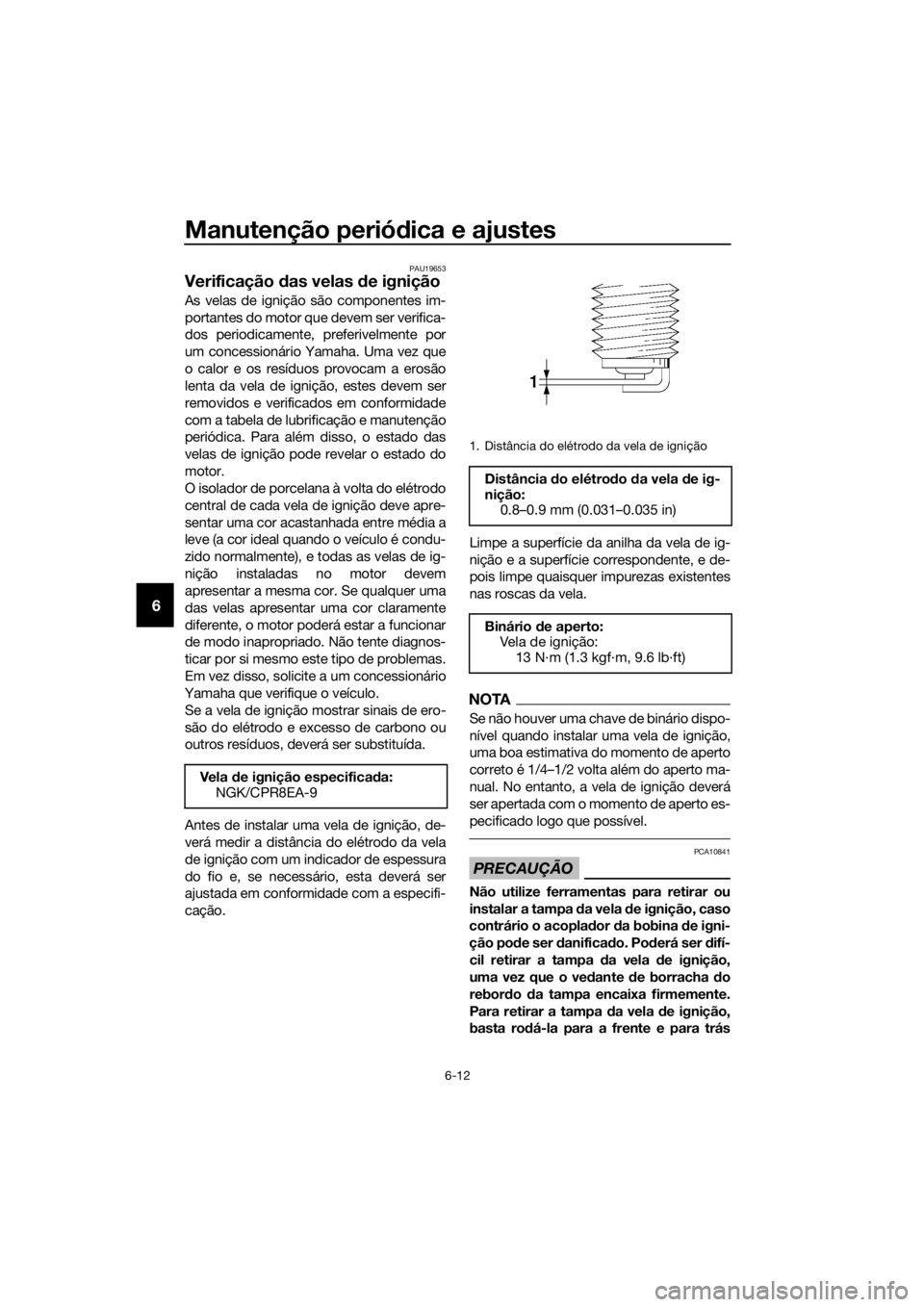

Verificação das velas de ignição
As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do elétrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do elétrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.
Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação. Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTA
Se não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.
PRECAUÇÃO
PCA10841
Não utilize ferramentas para retirar ou
instalar a tampa
da vela de ignição, caso
contrário o acopla dor da bobina de igni-
ção pod e ser danificad o. Poderá ser d ifí-
cil retirar a tampa d a vela de ignição,
uma vez que o ve dante de borracha do
rebor do da tampa encaixa firmemente.
Para retirar a tampa da vela de ignição,
basta ro dá-la para a frente e para trás
Ve l a
de ignição especifica da:
NGK/CPR8EA-9
1. Distância do elétrodo da vela de ignição
Distância do elétrod o da vela d e ig-
nição: 0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Vela de ignição:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB88P1P0.book Page 12 Wednesday, July 12, 2017 11:37 AM
