MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
6
HAU17362
Kit attrezziIl kit attrezzi si trova sotto la sella pilota. (Ve-
dere pagina 3-33.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dina-
mometrica.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.1. Kit di attrezzi in dotazione
U2PDH1H0.book Page 2 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-3
6
HAU46862
NOTAI controlli annuali vanno eseg uiti ogni anno, a meno che in prece denza, non si sia ra ggiunta la scadenza di un intervallo chi-
lometrico (o per il Re gno Unito, la sca denza di un intervallo basato sulle mi glia).
 Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
 Affidare l’assistenza delle posizioni evidenziate da un asterisc o ad un concessionario Yamaha, in quanto richiedono utensili sp eciali,
dati ed abilità tecnica.
HAU46911
Tabella di manutenzione period ica per il sistema di controllo emissioniN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito
del carbu-
rante • Verificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati. √√√√√
2 *Can dele • Controllare lo stato.
• Pulire e ripristinare la distanza
elettrodi. √√
• Sostituire. √√
3 *Va l vo l e • Controllare il gioco valvole.
• Regolare.
Ogni 40000 km (24000 mi)
4 *Sistema
di iniezio-
ne carburante • Regolare la sincronizzazione.
√√√√√√
5 *Marmitte e tubi d
i
scarico • Controllare che le fascette di ser-
raggio non siano allentate. √√√√√
U2PDH1H0.book Page 3 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
6
6*Sistema
di ammis-
sione dell’aria • Controllare che la valvola di inter-
ruzione dell’aria, la valvola lamel-
lare ed il tubo flessibile non siano
danneggiati.
• Sostituire le parti danneggiate, se necessario. √√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PDH1H0.book Page 4 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
6
HAU1770K
Tabella manutenzione generale e lubrificazioneN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Elemento
del filtro
d ell’aria •Pulire.
√√
• Sostituire. √√
2 *Frizione • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite nel veicolo. √√√√√
3 *Freno anteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite nel veicolo. √√√√√√
• Sostituire le pastiglie dei freni. Se consumate fino al limite
4 *Freno posteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite nel veicolo. √√√√√√
• Sostituire le pastiglie dei freni. Se consumate fino al limite
5 *Tu b i f r e n i • Controllare se vi sono fessurazio-
ni o danneggiamenti.
• Controllare che la posa e il ser- raggio siano corretti. √√√√√
• Sostituire. Ogni 4 anni
6 *Liqui do freni • Sostituire. Ogni 2 anni
7 *Ruote • Controllare il disassamento e
danneggiamenti. √√√√
U2PDH1H0.book Page 5 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
8*Pneumatici • Controllare la profondità del batti-
strada e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario. √√√√√
9 *Cuscinetti ruote • Controllare che i cuscinetti non
siano allentati o danneggiati. √√√√
10 *Forcellone • Controllare il funzionamento ed
un gioco eccessivo. √√√√
• Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
11 *Cuscinetti
dello
sterzo • Controllare il gioco dei cuscinetti
e la durezza della sterzo. √√√√√
• Lubrificare con grasso a base di sapone di litio. Ogni 20000 km (12000 mi)
12 *Fissa
ggi d ella parte
ciclistica • Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te. √√√√√
13 Perno
di rotazione
leva freno • Lubrificare con grasso al silicone.
√√√√√
14 Perno
di rotazione
d el pe dale freno • Lubrificare con grasso a base di
sapone di litio. √√√√√
15 Perno
di rotazione
leva frizione • Lubrificare con grasso al silicone.
√√√√√
16 Perno
di rotazione
d el pe dale cambio • Lubrificare con grasso a base di
sapone di litio. √√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PDH1H0.book Page 6 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
17Cavalletto laterale,
cavalletto centrale • Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio. √√√√√
18 *Interruttore d
el ca-
valletto laterale • Controllare il funzionamento.
√√√√√√
19 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio. √√√√
20 *Gruppo
dell’ammor-
tizzatore • Controllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore. √√√√
21 *Punti
di rotazione
d el braccio di rinvio
e del braccio d i
g iunzione della so-
spensione posterio-
re • Controllare il funzionamento.
√√√√
• Lubrificare con grasso a base di sapone di litio. √√
22 Olio motore • Cambiare.
• Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veico-
lo. √√√√√√
23 Cartuccia
del filtro
d ell’olio motore • Sostituire.
√√√
24 *Sistema
di raffre d-
d amento • Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo. √√√√√
• Cambiare liquido refrigerante. Ogni 3 anni
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2PDH1H0.book Page 7 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU55251
NOTAIl filtro aria richiede una manutenzione più freque nte se si percorrono zone molto umide o polverose.
 Manutenzione del freno e della frizione idraulici
• Controllare regolarmente e, se necessario , rabboccare il liquido freni ed il liquido della frizione per portarli al livello co rretto.
• Ogni due anni sostituire i componenti interni della pompa freno e della pinza nonché della pompa frizione e della pompa disinn e-
sto frizione, e cambiare il liquido freni ed il liquido della frizione.
• Sostituire i tubi freno e frizione idraulica ogni quattro anni, e se sono fessurati o danneggiati.25 Olio del car dano • Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veico-
lo.
• Cambiare. √√√√√
26 *Interruttori
del freno
anteriore e del freno
posteriore • Controllare il funzionamento.
√√√√√√
27 Parti in movimento
e cavi • Lubrificare.
√√√√√
28 *Manopola
accelera-
tore • Controllare il funzionamento.
• Controllare il gioco della manopo-
la acceleratore e se necessario
regolarlo.
• Lubrificare il cavo e il corpo della manopola. √√√√√
29 *Luci, se
gnali e inter-
ruttori • Controllare il funzionamento.
• Regolare il fascio di luce del faro.
√√√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PDH1H0.book Page 8 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
HAU18773
Rimozione ed installazione dei
pannelliI pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU54133

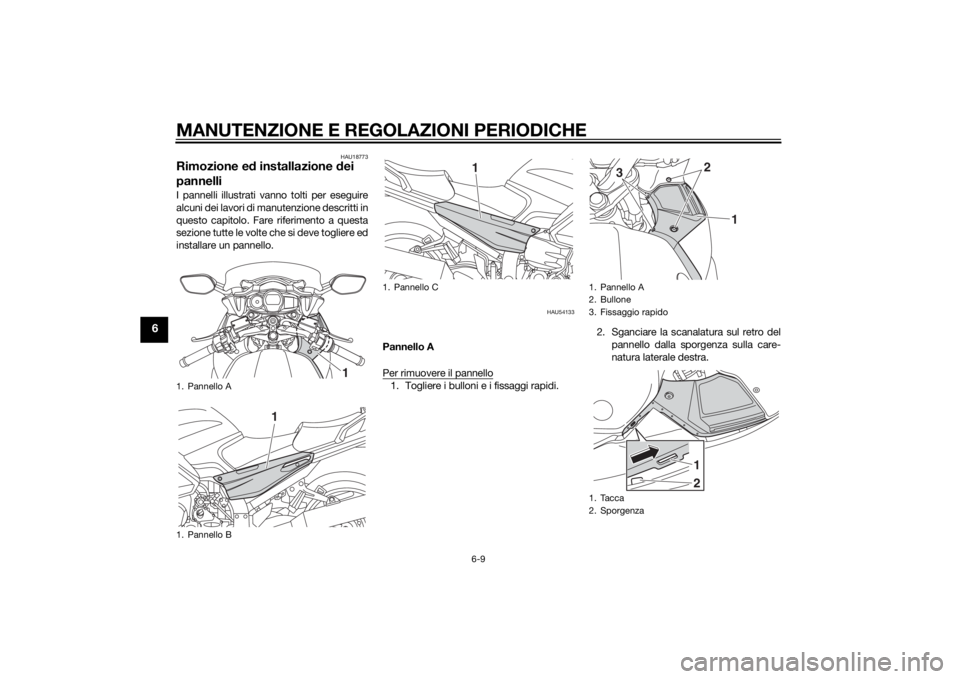

Pannello A
Per rimuovere il pannello1. Togliere i bulloni e i fissaggi rapidi. 2. Sganciare la scanalatura sul retro del
pannello dalla sporgenza sulla care-
natura laterale destra.
1. Pannello A
1. Pannello B
1
1
1. Pannello C
1
1. Pannello A
2. Bullone
3. Fissaggio rapido
1. Tacca
2. Sporgenza
1
2
3
12
U2PDH1H0.book Page 9 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6

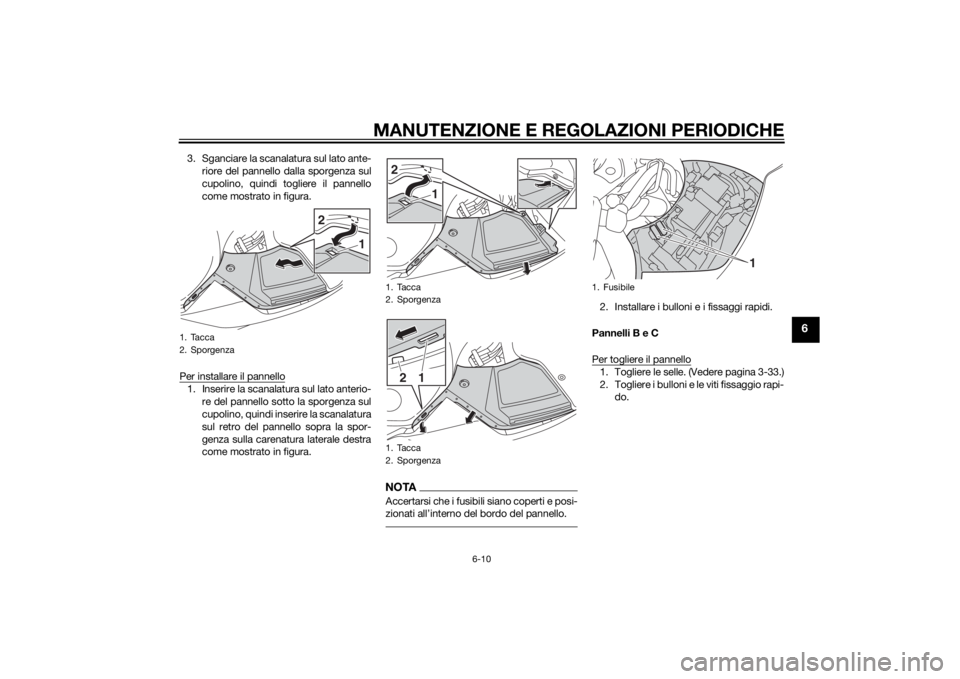

3. Sganciare la scanalatura sul lato ante-riore del pannello dalla sporgenza sul
cupolino, quindi togliere il pannello
come mostrato in figura.
Per installare il pannello1. Inserire la scanalatura sul lato anterio- re del pannello sotto la sporgenza sul
cupolino, quindi inserire la scanalatura
sul retro del pannello sopra la spor-
genza sulla carenatu ra laterale destra
come mostrato in figura.
NOTAAccertarsi che i fusibili siano coperti e posi-
zionati all’interno del bordo del pannello.
2. Installare i bulloni e i fissaggi rapidi.
Pannelli B e C
Per togliere il pannello1. Togliere le selle. (Vedere pagina 3-33.)
2. Togliere i bulloni e le viti fissaggio rapi- do.
1. Tacca
2. Sporgenza
2
1
1. Tacca
2. Sporgenza
1. Tacca
2. Sporgenza2
1
1
2
1. Fusibile
1
U2PDH1H0.book Page 10 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
3. Tirare il fondo del pannello versol’esterno, tirare la parte anteriore del
pannello verso il basso, e poi fare scorrere il pannello in avanti per sgan-
ciarlo sul retro come illustrato nella fi-
gura.
Per installare un pannello
1. Posizionare il pannello nella sua posi- zione originaria e poi installare i bulloni
e le viti fissaggio rapido. 2. Installare le selle.
1. Pannello B
2. Vite fissaggio rapido
3. Bullone
1. Pannello C
2. Vite fissaggio rapido
3. Bullone
1
2
2
3
3
2
3
1
2 2
2 3
3
1. Pannello B
1. Pannello B
11
