YAMAHA FJR1300AE 2015 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
HAU19653
Controllo delle can deleLe candele sono componenti importanti del
motore che vanno controllati periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione delle cande-
le, bisogna smontarle e controllarle in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
delle candele può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale di ciascuna candela deve esse-
re di colore marroncino chiaro (il colore
ideale se il veicolo viene usato normalmen-
te) e tutte le candele installate nel motore
devono avere lo stesso colore. Se il colore
di una candela è nettamente diverso, il mo-
tore potrebbe funzionare in maniera ano-
mala. Non tentare di diagnosticare
problemi di questo genere. Chiedere inve-
ce ad un concessionario Yamaha di con-
trollare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi
o di altro genere, si deve sostituirla. Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.ATTENZIONE
HCA10841
Non utilizzare attrezzi per to
gliere o per
installare il cappuccio della can dela, il
connettore della bobina d i accensione
potrebbe danne ggiarsi. È possibile che
sia difficile to gliere il cappuccio della
can dela, in quanto la tenuta d i gomma
all’estremità del cappuccio è montata
strettamente. Per to gliere il cappuccio
d ella can dela, basta pieg arlo all’indietro
e d in avanti mentre lo si tira; per instal-
larlo, pieg arlo all’indietro e d in avanti
mentre lo si sping e.
Candela secon do specifica:
NGK/CPR8EA-9

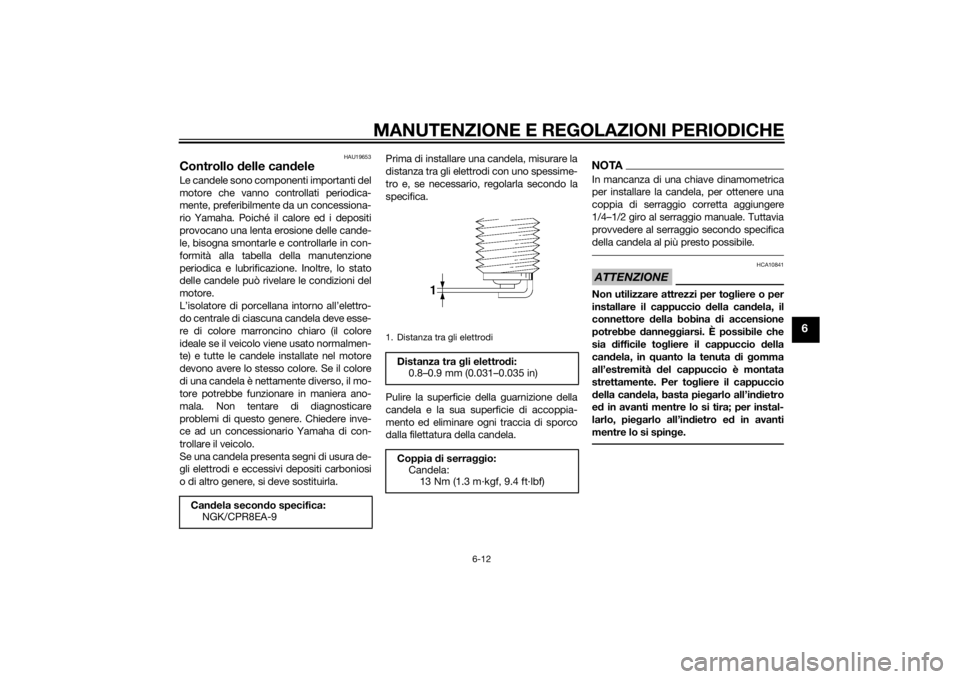

1. Distanza tra gli elettrodi
Distanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serra ggio:
Candela: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U2PDH1H0.book Page 12 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
HAU19887
Olio motore e cartuccia filtro olioControllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore1. Posizionare il veicolo sul cavalletto centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere qualche minuto per far de- positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato sinistro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minino e massimo.
4. Se l’olio motore è al di sotto al riferi-
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto. 4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenag-
gio olio e la rispettiva guarnizione per
scaricare l’olio dal carter.
NOTASaltare le fasi 5–7 se non si sostituisce la
cartuccia filtro olio.5. Togliere la cartuccia filtro olio con unachiave filtro olio.

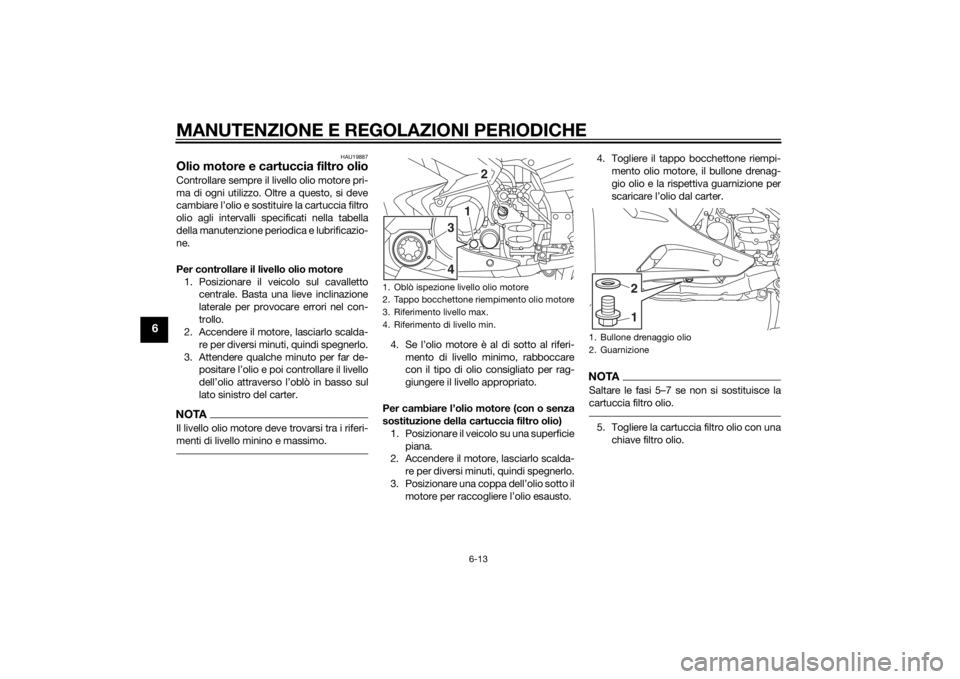

1. Oblò ispezione livello olio motore
2. Tappo bocchettone riempimento olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
31
4
2
1. Bullone drenaggio olio
2. Guarnizione
12
U2PDH1H0.book Page 13 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.6. Applicare uno strato sottile di olio mo-
tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTAVerificare che l’O-ring sia assestato corret-
tamente.7. Installare la nuova cartuccia filtro olio e poi stringerla alla coppia di serraggio
secondo specifica con una chiave di-
namometrica. 8. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica.
9. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.

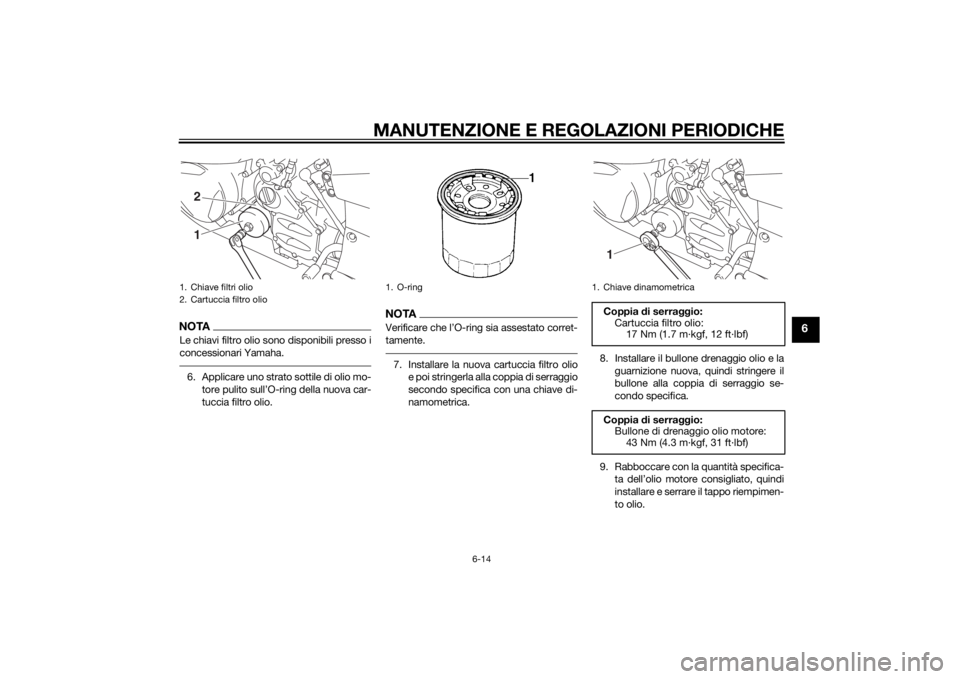

1. Chiave filtri olio
2. Cartuccia filtro olio
12
1. O-ring
1. Chiave dinamometrica
Coppia di serra ggio:
Cartuccia filtro olio: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serra ggio:
Bullone di drenaggio olio motore:
43 Nm (4.3 m·kgf, 31 ft·lbf)1
U2PDH1H0.book Page 14 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11621
Per prevenire slittamenti d ella fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
 Accertarsi che non penetrino corpi
estranei nel carter.
10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.NOTADopo l’accensione del motore, la spia livel-
lo olio motore deve spegnersi, se il livello
dell’olio è sufficiente.ATTENZIONE
HCA10402
Se la spia livello olio lampe ggia o resta
accesa anche se il livello d ell’olio è ap-
propriato, spe gnere imme diatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.11. Spegnere il motore, controllare il livel- lo dell’olio e correggerlo, se necessa-
rio.
HAU20017
Olio car danoPrima di ogni utilizzo, controllare sempre
che la scatola cardano non presenti perdite
di olio. Se si riscontrano perdite, fare con-
trollare e riparare il veicolo da un conces-
sionario Yamaha. Oltre a questo, si deve
controllare il livello dell’olio cardano e cam-
biare l’olio come segue agli intervalli speci-
ficati nella tabella della manutenzione
periodica e lubrificazione.
AVVERTENZA
HWA10371
 Accertarsi che non penetrino corpi
estranei nella scatola del car dano.
 Accertarsi che non arrivi olio sul
pneumatico o sulla ruota.Per controllare il livello dell’olio car dano
1. Posizionare il veicolo sul cavalletto centrale.NOTAAccertarsi che il veicolo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale pe r provocare errori nel
controllo.
Olio motore consi gliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuc-
cia filtro olio:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Con la sostituzione della cartuccia
filtro olio:
4.00 L (4.23 US qt, 3.52 Imp.qt)
U2PDH1H0.book Page 15 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
2. Togliere il bullone riempimento oliocardano e la rispettiva guarnizione,
quindi controllare il livello dell’olio nel-
la scatola cardano.NOTAIl livello dell’olio deve arrivare all’orlo del
foro di riempimento.3. Se l’olio è al di sotto dell’orlo del forodi riempimento, rabboccare con olio
del tipo consigliato in quantità suffi-
ciente per raggiungere il livello appro-
priato.
4. Verificare che la guarnizione non sia danneggiata e sostituirla, se necessa-
rio. 5. Installare il bullone riempimento olio
cardano e la rispettiva guarnizione,
quindi stringere il bullone alla coppia
di serraggio secondo specifica.
Per cambiare l’olio car dano
1. Posizionare il veicolo su una superficie piana.
2. Posizionare una coppa dell’olio sotto
la scatola cardano per raccogliere
l’olio esausto.
3. Togliere il bullone riempimento olio
cardano, il bullone drenaggio olio car-
dano e le rispettive guarnizioni per
scaricare l’olio dalla scatola cardano. 4. Installare il bullone drenaggio olio car-
dano e la guarnizione nuova, quindi
stringere il bullone alla coppia di ser-
raggio secondo specifica.
5. Rabboccare con l’olio cardano consi- gliato fino all’orlo del foro di riempi-

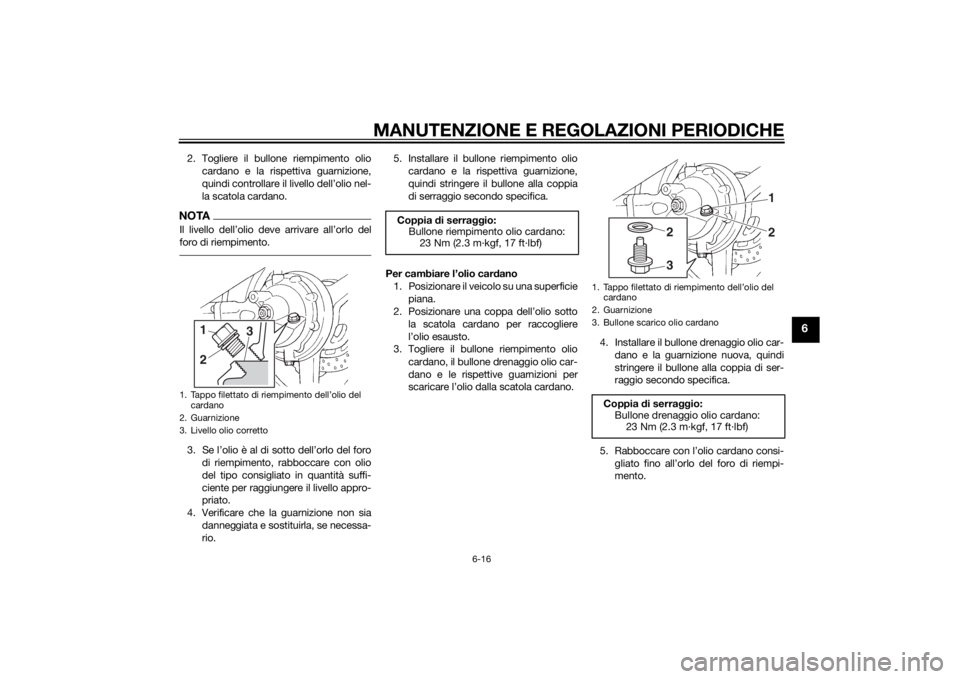

mento.1. Tappo filettato di riempimento dell’olio del cardano
2. Guarnizione
3. Livello olio corretto
3
21
Coppia di serra ggio:
Bullone riempimento olio cardano: 23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Tappo filettato di riempimento dell’olio del
cardano
2. Guarnizione
3. Bullone scarico olio cardano
Coppia di serra ggio:
Bullone drenaggio olio cardano: 23 Nm (2.3 m·kgf, 17 ft·lbf)
12
3
2
U2PDH1H0.book Page 16 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
6. Verificare che la guarnizione del bullo-ne riempimento olio non sia danneg-
giata e sostituirla, se necessario.
7. Installare il bullone riempimento olio e la rispettiva guarnizione, quindi strin-
gere il bullone alla coppia di serraggio
secondo specifica.
8. Controllare che la scatola cardano non presenti perdite d’olio. In caso di
perdite di olio, cercarne le cause.
HAU20071
Liqui do refri gerantePrima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrigeran-
te agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU54163
Per controllare il livello del li qui do refri-
g erante
1. Posizionare il veicolo sul cavalletto centrale.NOTASi deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
 Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel

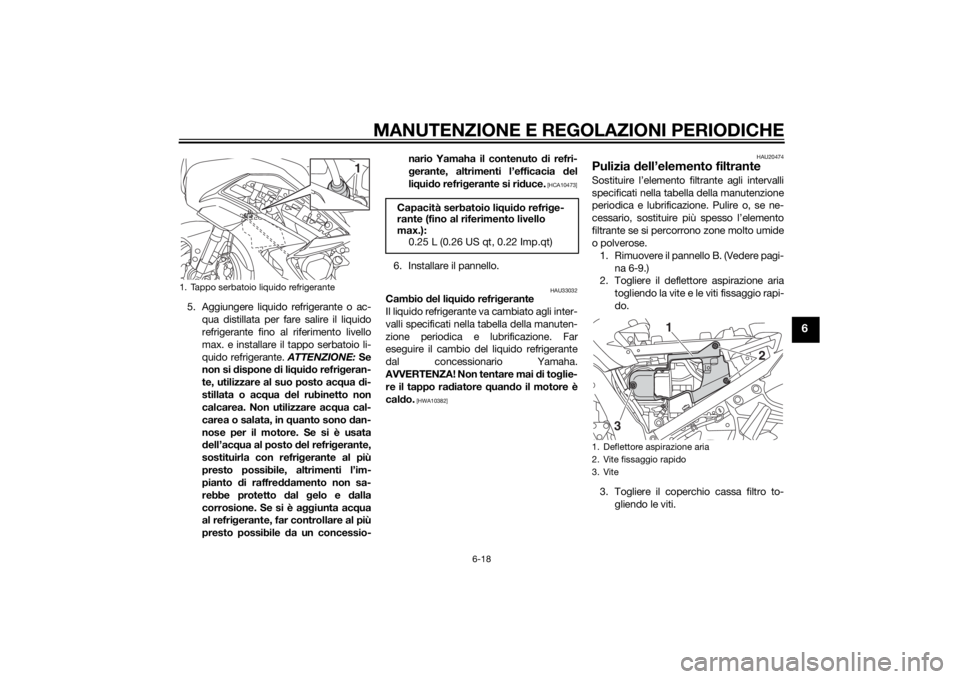

controllo.2. Togliere il pannello del convogliatore
d’aria della carenatura sinistra. (Vede-
re pagina 3-39.)
3. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigeran-
te.
NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.4. Se il liquido refrigerante è all’altezza oal di sotto del riferimento livello min.,
togliere il tappo serbatoio liquido refri-
gerante. AVVERTENZA! Tog liere
solo il tappo serbatoio li qui do refri-
g erante. Non tentare mai di to gliere
il tappo ra diatore quand o il motore
è cal do.
[HWA15162]
Olio car dano consi gliato:
Olio ingranaggi della trasmissione
ad albero SAE 80W-90 API GL-5
originali Yamaha
Quantità di olio:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Coppia d i serraggio:
Bullone riempimento olio cardano: 23 Nm (2.3 m·kgf, 17 ft·lbf)

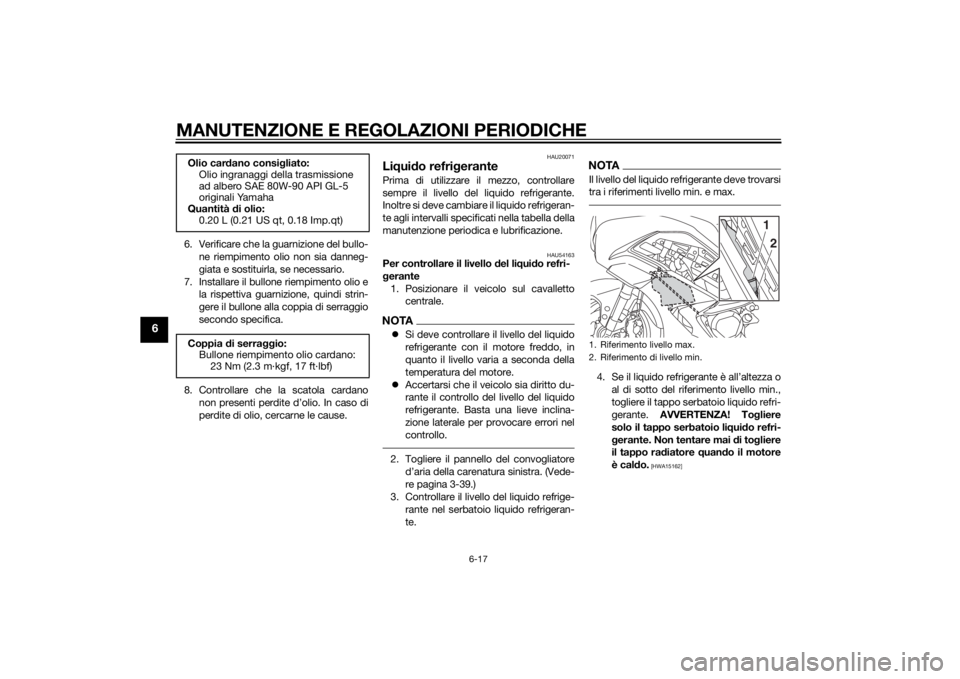

1. Riferimento livello max.
2. Riferimento di livello min.
1
2
U2PDH1H0.book Page 17 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
5. Aggiungere liquido refrigerante o ac-qua distillata per fare salire il liquido
refrigerante fino al riferimento livello
max. e installare il tappo serbatoio li-
quido refrigerante. ATTENZIONE: Se
non si d ispone di li qui do refri geran-
te, utilizzare al suo posto ac qua di-
stillata o ac qua del rubinetto non
calcarea. Non utilizzare ac qua cal-
carea o salata, in q uanto sono dan-
nose per il motore. Se si è usata
d ell’ac qua al posto del refri gerante,
sostituirla con refri gerante al più
presto possibile, altrimenti l’im-
pianto di raffre ddamento non sa-
rebbe protetto dal gelo e d alla
corrosione. Se si è a ggiunta acqua
al refri gerante, far controllare al più
presto possibile d a un concessio- nario Yamaha il contenuto d
i refri-
g erante, altrimenti l’efficacia d el
li q ui do refri gerante si ri duce.
[HCA10473]
6. Installare il pannello.
HAU33032
Cambio del li qui do refri gerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai d i toglie-
re il tappo ra diatore quand o il motore è
cal do.
[HWA10382] HAU20474
Pulizia
dell’elemento filtranteSostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Pulire o, se ne-
cessario, sostituire più spesso l’elemento
filtrante se si percorrono zone molto umide
o polverose.
1. Rimuovere il pannello B. (Vedere pagi- na 6-9.)
2. Togliere il deflettore aspirazione aria
togliendo la vite e le viti fissaggio rapi-
do.
3. Togliere il coperchio cassa filtro to- gliendo le viti.
1. Tappo serbatoio liquido refrigerante
1
Capacità serbatoio li qui do refri ge-
rante (fino al riferimento livello
max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Deflettore aspirazione aria
2. Vite fissaggio rapido
3. Vite
1
3
2
U2PDH1H0.book Page 18 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
4. Estrarre l’elemento filtrante.
5. Picchiettare leggermente l’elementofiltrante per togliere la maggior parte
della polvere e dello sporco, e poi eli-
minare lo sporco residuo con aria compressa, come illustrato nella figu-
ra. Se l’elemento filtrante è danneg-
giato, sostituirlo.
6. Inserire l’elemento filtrante nella cassa filtro. ATTENZIONE: Verificare che
l’elemento del filtro d ell’aria sia al-
lo ggiato correttamente nella cassa
filtro. Non si d eve mai far funzionare
il motore senza l’elemento del filtro
d ell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilin dro (i cilin-
d ri) potrebbero usurarsi
eccessivamente.
[HCA10482]
7. Installare il coperchio cassa filtro in- stallando le viti. ATTENZIONE: Con-
trollare che il tubetto di
sfiato/troppopieno del serbatoio
carburante non sia schiacciato.
[HCA15412]
8. Installare il deflettore aspirazione aria installando la vite e le viti fissaggio ra-
pido.
9. Installare il pannello.

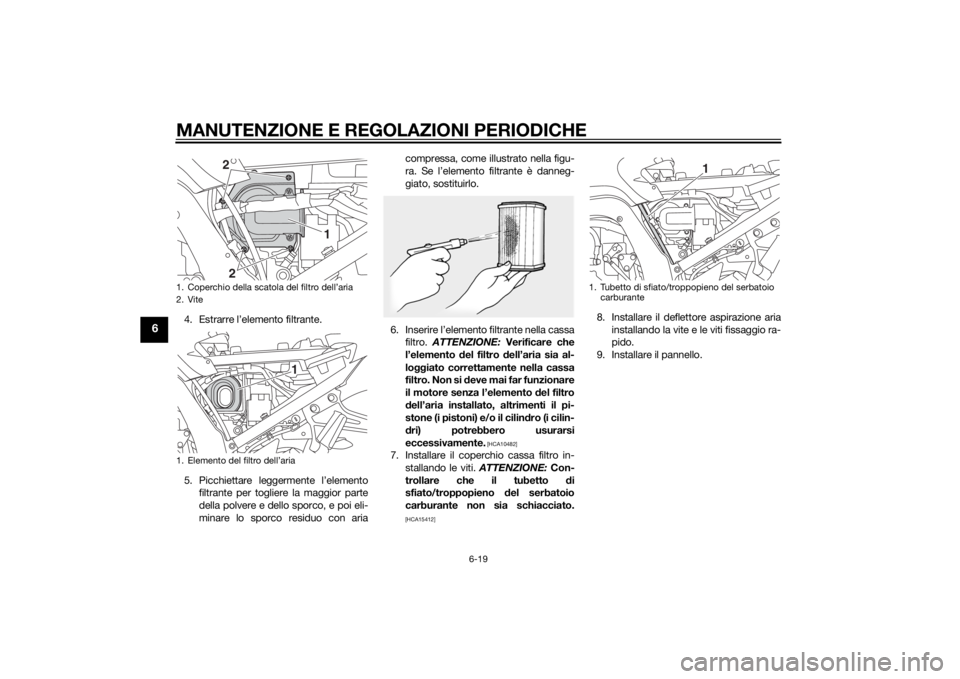

1. Coperchio della scatola del filtro dell’aria
2. Vite
1. Elemento del filtro dell’aria
2
2 1
1
1. Tubetto di sfiato/troppopieno del serbatoio
carburante
1
U2PDH1H0.book Page 19 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
HAU44735
Controllo del re gime del minimoControllare il regime de l minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
HAU21385
Controllo del g ioco della mano-
pola acceleratoreIl gioco della manopola acceleratore do-
vrebbe essere di 1.0–3.0 mm (0.04–0.12 in)
all’estremità interna della manopola acce-
leratore. Controllare periodicamente il gio-
co della manopola acceleratore e, se
necessario, farlo regolare da un concessio-
nario Yamaha.
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto
di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli spe-
cificati nella tabella della manutenzione pe-
riodica e lubrificazione.
Re
gime del minimo:
1000–1100 giri/min.
1. Gioco della manopola acceleratore
1
U2PDH1H0.book Page 20 Thursday, July 3, 2014 3:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
HAU2177A
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di q uesto veicolo con una pres-
sione pneumatici scorretta può provo-
care infortuni gravi o il decesso a
se guito della perd ita del controllo.
 Controllare e re golare la pressione
pneumatici a fre ddo (ossia quando
la temperatura dei pneumatici è
u g uale alla temperatura ambiente).
 Si deve re golare la pressione pneu-
matici in funzione della velocità d i
marcia e d el peso totale d el pilota,
d el passeggero, del carico e deg li
accessori omolo gati per q uesto
mo dello.
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
Pressione pneumatici (misurata a
pneumatici fre
ddi):
Carico massimo di 90 k g (198 lb):
Anteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Da 90 k g (198 lb) fino al carico
massimo: Anteriore:250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Marcia a d alta velocità:
Anteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm2, 42 psi)
Carico massimo*: 212 kg (467 lb)
* Peso totale del conducente, del passeggero, del carico e degli ac-

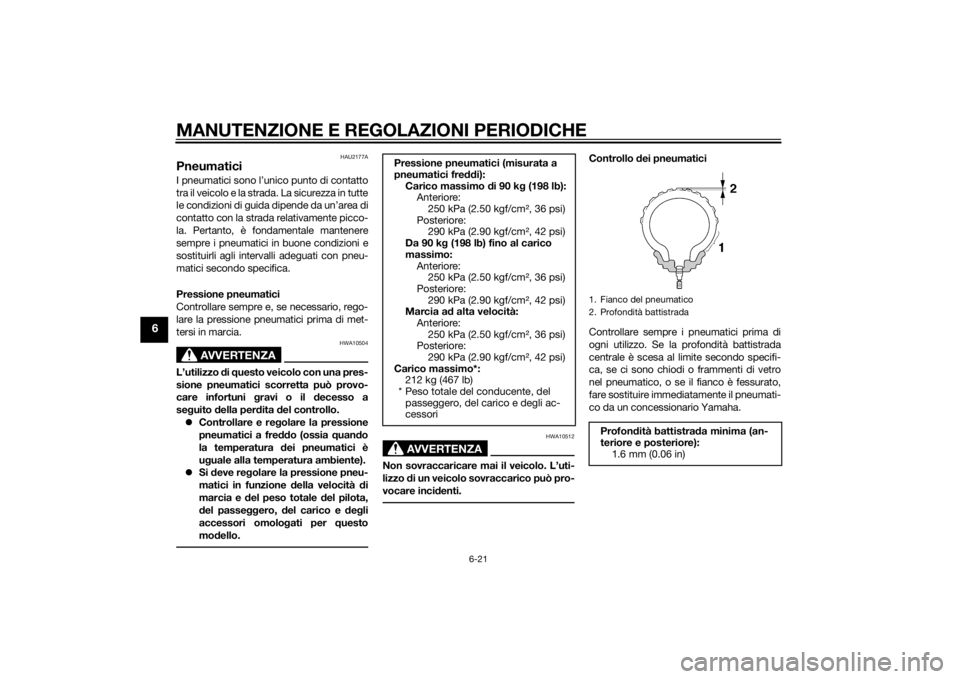

cessori 1. Fianco del pneumatico
2. Profondità battistradaProfon dità battistrad a minima (an-
teriore e posteriore): 1.6 mm (0.06 in)
U2PDH1H0.book Page 21 Thursday, July 3, 2014 3:31 PM
