COMMANDES ET INSTRUMENTS
3-16
3

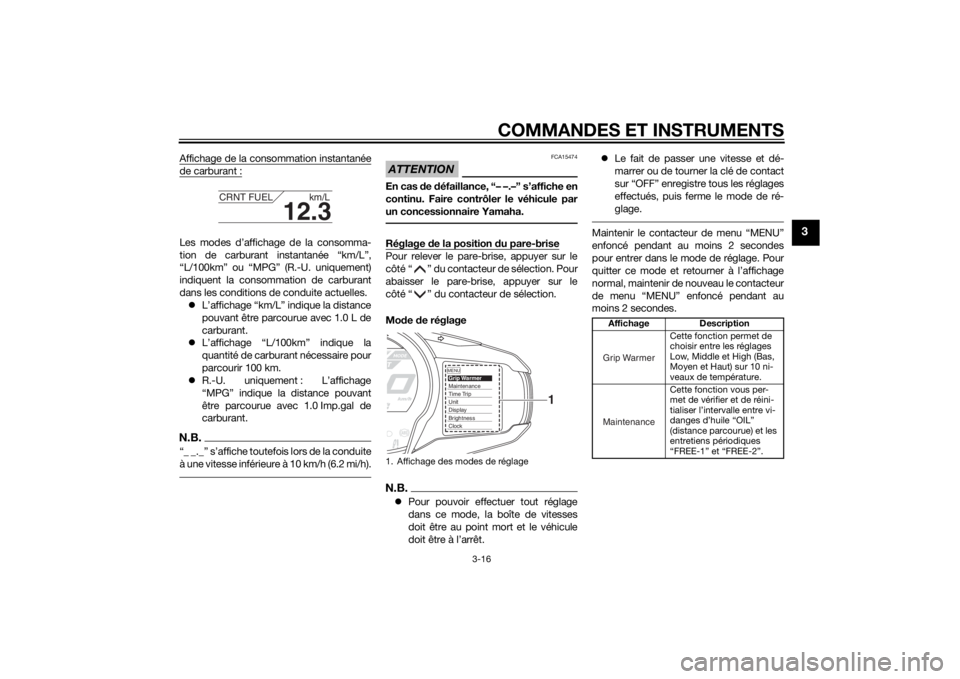

Affichage de la consommation instantanéede carburant :Les modes d’affichage de la consomma-
tion de carburant instantanée “km/L”,
“L/100km” ou “MPG” (R.-U. uniquement)
indiquent la consommation de carburant
dans les conditions de conduite actuelles. L’affichage “km/L” indique la distance
pouvant être parcourue avec 1.0 L de
carburant.
L’affichage “L/100km” indique la
quantité de carburant nécessaire pour
parcourir 100 km.
R.-U. uniquement : L’affichage
“MPG” indique la distance pouvant
être parcourue avec 1.0 Imp.gal de
carburant.N.B.“_ _._” s’affiche toutefois lors de la conduite
à une vitesse inférieure à 10 km/h (6.2 mi/h).
ATTENTION
FCA15474
En cas d e défaillance, “– –.–” s’affiche en
continu. Faire contrôler le véhicule par
un concessionnaire Yamaha.Réglage de la position d u pare-brisePour relever le pare-brise, appuyer sur le
côté “ ” du contacteur de sélection. Pour
abaisser le pare-brise, appuyer sur le
côté “ ” du contacteur de sélection.
Mode de réglageN.B. Pour pouvoir effectuer tout réglage
dans ce mode, la boîte de vitesses
doit être au point mort et le véhicule
doit être à l’arrêt.
Le fait de passer une vitesse et dé-
marrer ou de tourner la clé de contact
sur “OFF” enregistre tous les réglages
effectués, puis ferme le mode de ré-
glage.

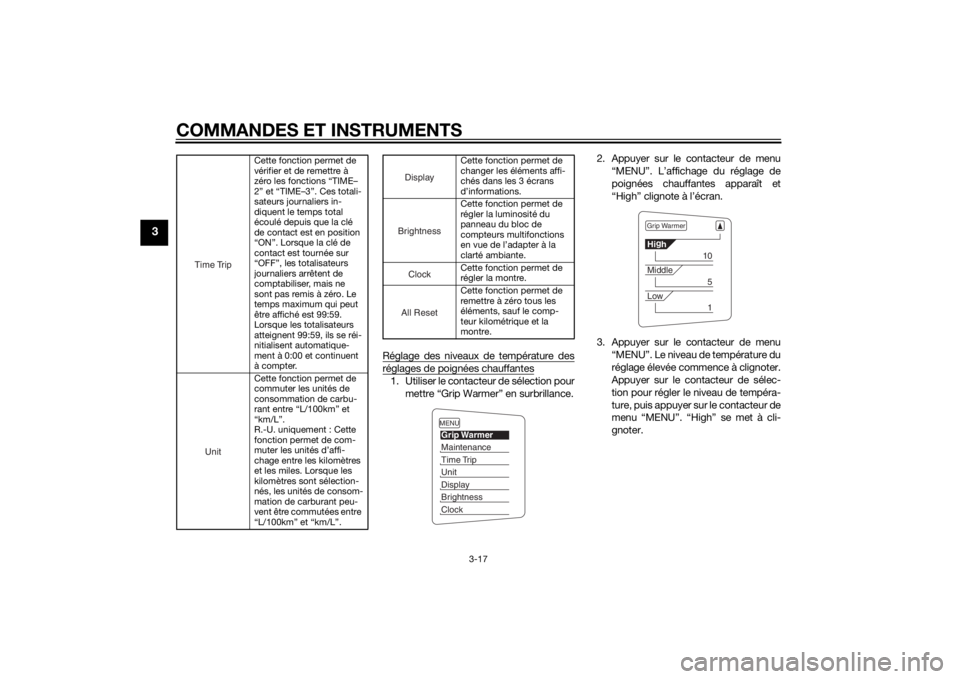

Maintenir le contacteur de menu “MENU”
enfoncé pendant au moins 2 secondes
pour entrer dans le mode de réglage. Pour
quitter ce mode et retourner à l’affichage
normal, maintenir de nouveau le contacteur
de menu “MENU” enfoncé pendant au
moins 2 secondes.
12.3
CRNT FUEL km/L
1. Affichage des modes de réglage
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Affichage Description
Cette fonction permet de
choisir entre les réglages
Low, Middle et High (Bas,
Moyen et Haut) sur 10 ni-
veaux de température.
Cette fonction vous per-
met de vérifier et de réini-
tialiser l’intervalle entre vi-
danges d’huile “OIL”
(distance parcourue) et les
entretiens périodiques
“FREE-1” et “FREE-2”.Grip WarmerMaintenance
U2PDF1F0.book Page 16 Wednesday, July 9, 2014 1:56 PM
Page 32 of 122
COMMANDES ET INSTRUMENTS
3-17
3
Réglage des niveaux de température desréglages de poignées chauffantes1. Utiliser le contacteur de sélection pourmettre “Grip Warmer” en surbrillance. 2. Appuyer sur le contacteur de menu
“MENU”. L’affichage du réglage de
poignées chauffantes apparaît et
“High” clignote à l’écran.
3. Appuyer sur le contacteur de menu “MENU”. Le niveau de température du
réglage élevée commence à clignoter.
Appuyer sur le contacteur de sélec-
tion pour régler le niveau de tempéra-
ture, puis appuyer sur le contacteur de
menu “MENU”. “High” se met à cli-
gnoter.
Cette fonction permet de
vérifier et de remettre à
zéro les fonctions “TIME–
2” et “TIME–3”. Ces totali-
sateurs journaliers in-
diquent le temps total
écoulé depuis que la clé
de contact est en position
“ON”. Lorsque la clé de
contact est tournée sur
“OFF”, les totalisateurs
journaliers arrêtent de
comptabiliser, mais ne
sont pas remis à zéro. Le
temps maximum qui peut
être affiché est 99:59.
Lorsque les totalisateurs
atteignent 99:59, ils se réi-
nitialisent automatique-
ment à 0:00 et continuent
à compter.
Cette fonction permet de
commuter les unités de
consommation de carbu-
rant entre “L/100km” et
“km/L”.
R.-U. uniquement : Cette
fonction permet de com-
muter les unités d’affi-
chage entre les kilomètres
et les miles. Lorsque les
kilomètres sont sélection-
nés, les unités de consom-
mation de carburant peu-
vent être commutées entre
“L/100km” et “km/L”.
Time TripUnit
Cette fonction permet de
changer les éléments affi-
chés dans les 3 écrans
d’informations.
Cette fonction permet de
régler la luminosité du
panneau du bloc de
compteurs multifonctions
en vue de l’adapter à la
clarté ambiante.
Cette fonction permet de
régler la montre.
Cette fonction permet de
remettre à zéro tous les
éléments, sauf le comp-
teur kilométrique et la
montre.
DisplayBrightnessClockAll Reset
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
Grip WarmerHig
h
10
Middle
5
Low
1
U2PDF1F0.book Page 17 Wednesday, July 9, 2014 1:56 PM
Page 33 of 122
COMMANDES ET INSTRUMENTS
3-18
3

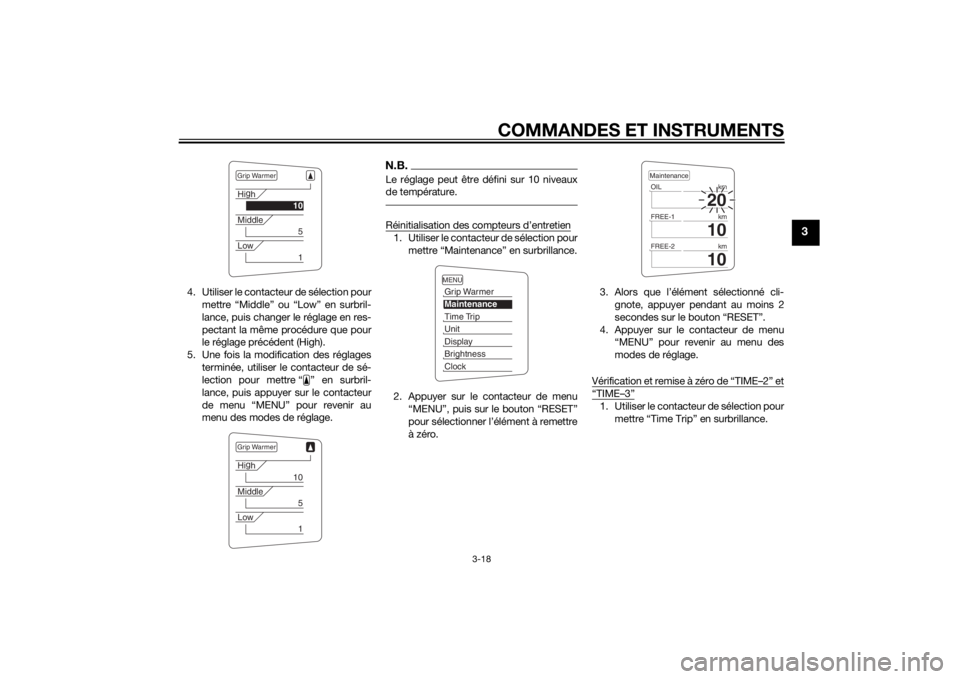

4. Utiliser le contacteur de sélection pourmettre “Middle” ou “Low” en surbril-
lance, puis changer le réglage en res-
pectant la même procédure que pour
le réglage précédent (High).
5. Une fois la modification des réglages terminée, utiliser le contacteur de sé-
lection pour mettre “ ” en surbril-
lance, puis appuyer sur le contacteur
de menu “MENU” pour revenir au
menu des modes de réglage.
N.B.Le réglage peut être défini sur 10 niveaux
de température.Réinitialisation des compteurs d’entretien1. Utiliser le contacteur de sélection pourmettre “Maintenance” en surbrillance.
2. Appuyer sur le contacteur de menu “MENU”, puis sur le bouton “RESET”
pour sélectionner l’élément à remettre
à zéro. 3. Alors que l’élément sélectionné cli-
gnote, appuyer pendant au moins 2
secondes sur le bouton “RESET”.
4. Appuyer sur le contacteur de menu “MENU” pour revenir au menu des
modes de réglage.
Vérification et remise à zéro de “TIME–2” et
“TIME–3”1. Utiliser le contacteur de sélection pour mettre “Time Trip” en surbrillance.
Grip WarmerHig
h
10
Middle
5
Low
1
Grip WarmerHi g
h
10
Middle
5
Low
1
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
20
OIL km
10
FREE-1km
10
FREE-2kmMaintenance
U2PDF1F0.book Page 18 Wednesday, July 9, 2014 1:56 PM
Page 34 of 122
COMMANDES ET INSTRUMENTS
3-19
3

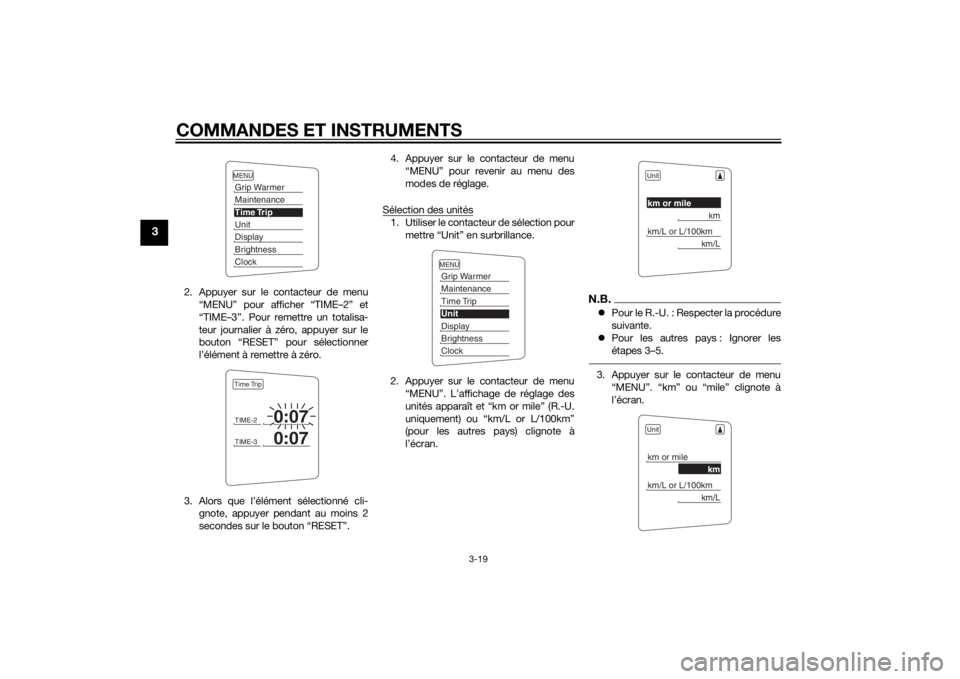

2. Appuyer sur le contacteur de menu“MENU” pour afficher “TIME–2” et
“TIME–3”. Pour remettre un totalisa-
teur journalier à zéro, appuyer sur le
bouton “RESET” pour sélectionner
l’élément à remettre à zéro.
3. Alors que l’élément sélectionné cli- gnote, appuyer pendant au moins 2
secondes sur le bouton “RESET”. 4. Appuyer sur le contacteur de menu
“MENU” pour revenir au menu des
modes de réglage.
Sélection des unités
1. Utiliser le contacteur de sélection pour mettre “Unit” en surbrillance.
2. Appuyer sur le contacteur de menu “MENU”. L’affichage de réglage des
unités apparaît et “km or mile” (R.-U.
uniquement) ou “km/L or L/100km”
(pour les autres pays) clignote à
l’écran.
N.B.Pour le R.-U. : Respecter la procédure
suivante.
Pour les autres pays : Ignorer les
étapes 3–5.3. Appuyer sur le contacteur de menu
“MENU”. “km” ou “mile” clignote à
l’écran.
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockTIME-2
0:07
TIME-3
0:07
Time Trip
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
U2PDF1F0.book Page 19 Wednesday, July 9, 2014 1:56 PM
Page 35 of 122
COMMANDES ET INSTRUMENTS
3-20
3

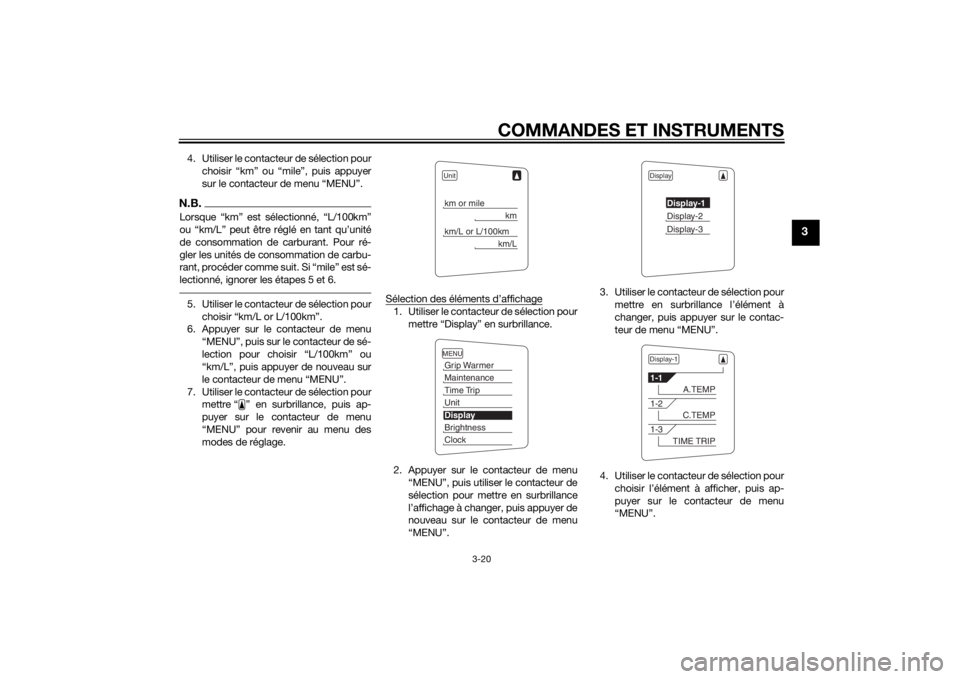

4. Utiliser le contacteur de sélection pourchoisir “km” ou “mile”, puis appuyer
sur le contacteur de menu “MENU”.N.B.Lorsque “km” est sélectionné, “L/100km”
ou “km/L” peut être réglé en tant qu’unité
de consommation de carburant. Pour ré-
gler les unités de consommation de carbu-
rant, procéder comme suit. Si “mile” est sé-
lectionné, ignorer les étapes 5 et 6.5. Utiliser le contacteur de sélection pourchoisir “km/L or L/100km”.
6. Appuyer sur le contacteur de menu
“MENU”, puis sur le contacteur de sé-
lection pour choisir “L/100km” ou
“km/L”, puis appuyer de nouveau sur
le contacteur de menu “MENU”.
7. Utiliser le contacteur de sélection pour mettre “ ” en surbrillance, puis ap-
puyer sur le contacteur de menu
“MENU” pour revenir au menu des
modes de réglage. Sélection des éléments d’affichage
1. Utiliser le contacteur de sélection pour
mettre “Display” en surbrillance.
2. Appuyer sur le contacteur de menu “MENU”, puis utiliser le contacteur de
sélection pour mettre en surbrillance
l’affichage à changer, puis appuyer de
nouveau sur le contacteur de menu
“MENU”. 3. Utiliser le contacteur de sélection pour
mettre en surbrillance l’élément à
changer, puis appuyer sur le contac-
teur de menu “MENU”.
4. Utiliser le contacteur de sélection pour choisir l’élément à afficher, puis ap-
puyer sur le contacteur de menu
“MENU”.
Unitkm or mile
km
km/L or L/100km
km/L
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
Display
Display-1Display-2Display-3
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
U2PDF1F0.book Page 20 Wednesday, July 9, 2014 1:56 PM
Page 36 of 122
COMMANDES ET INSTRUMENTS
3-21
3
5. Une fois la modification des réglagesterminée, utiliser le contacteur de sé-
lection pour mettre “ ” en surbril-
lance, puis appuyer sur le contacteur
de menu “MENU” pour revenir à l’affi-
chage précédent. 6. Utiliser le contacteur de sélection pour
mettre “ ” en surbrillance, puis ap-
puyer sur le contacteur de menu
“MENU” pour revenir au menu des
modes de réglage.

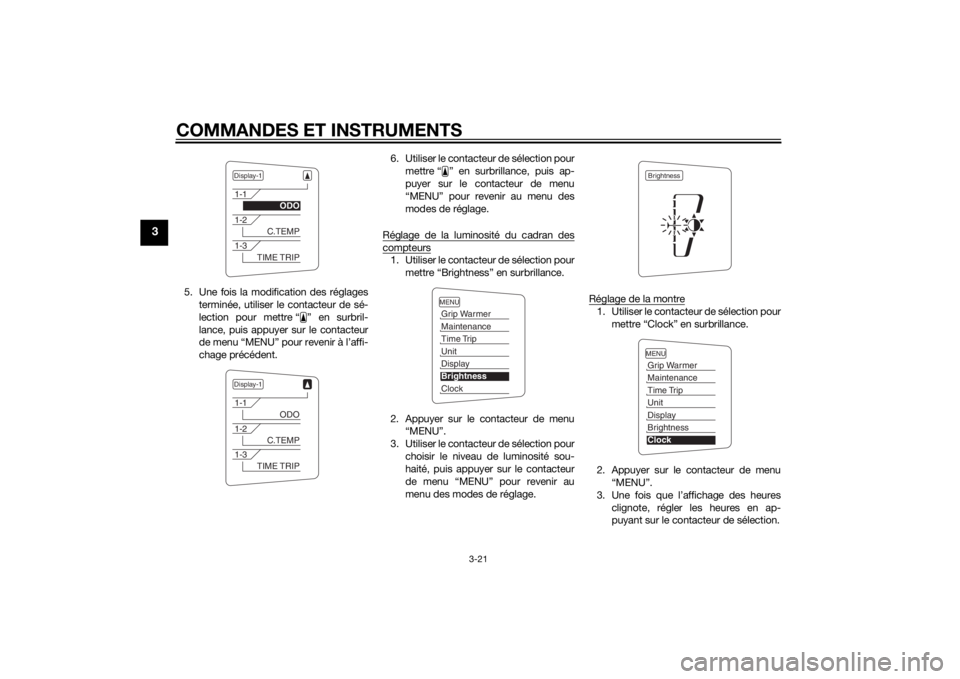

Réglage de la luminosité du cadran des
compteurs1. Utiliser le contacteur de sélection pour mettre “Brightness” en surbrillance.
2. Appuyer sur le contacteur de menu “MENU”.
3. Utiliser le contacteur de sélection pour choisir le niveau de luminosité sou-
haité, puis appuyer sur le contacteur
de menu “MENU” pour revenir au

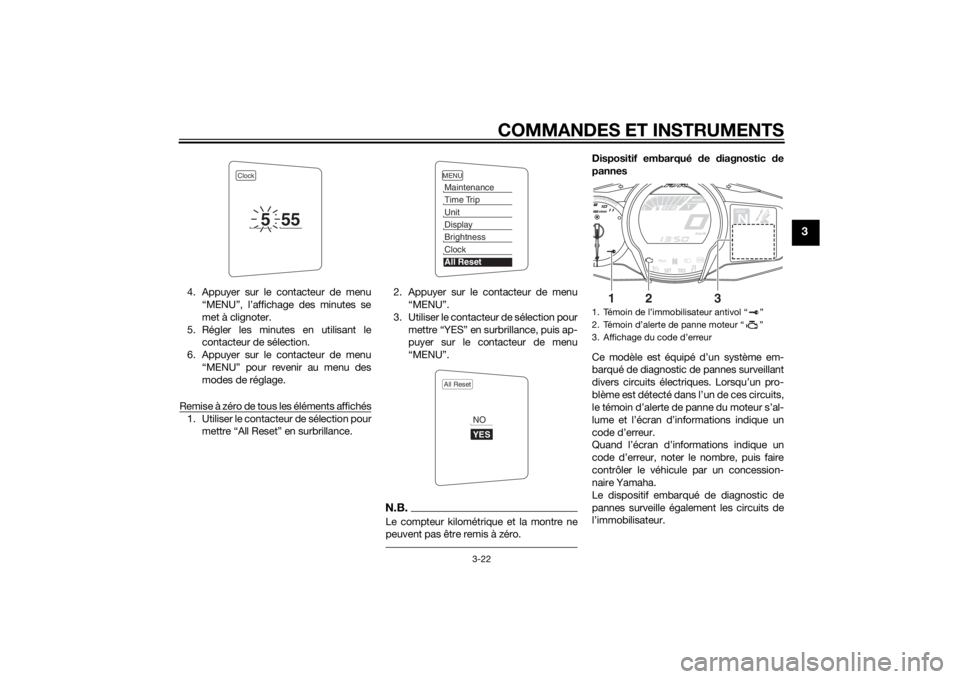

menu des modes de réglage. Réglage de la montre
1. Utiliser le contacteur de sélection pour
mettre “Clock” en surbrillance.
2. Appuyer sur le contacteur de menu “MENU”.
3. Une fois que l’affichage des heures clignote, régler les heures en ap-
puyant sur le contacteur de sélection.
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
BrightnessMENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
U2PDF1F0.book Page 21 Wednesday, July 9, 2014 1:56 PM
Page 37 of 122
COMMANDES ET INSTRUMENTS
3-22
3
4. Appuyer sur le contacteur de menu“MENU”, l’affichage des minutes se
met à clignoter.
5. Régler les minutes en utilisant le contacteur de sélection.
6. Appuyer sur le contacteur de menu “MENU” pour revenir au menu des
modes de réglage.
Remise à zéro de tous les éléments affichés1. Utiliser le contacteur de sélection pour mettre “All Reset” en surbrillance. 2. Appuyer sur le contacteur de menu
“MENU”.
3. Utiliser le contacteur de sélection pour mettre “YES” en surbrillance, puis ap-
puyer sur le contacteur de menu
“MENU”.
N.B.Le compteur kilométrique et la montre ne
peuvent pas être remis à zéro.
Dispositif embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système em-
barqué de diagnostic de pannes surveillant
divers circuits électriques. Lorsqu’un pro-
blème est détecté dans l’un de ces circuits,
le témoin d’alerte de panne du moteur s’al-
lume et l’écran d’informations indique un
code d’erreur.
Quand l’écran d’informations indique un
code d’erreur, noter le nombre, puis faire
contrôler le véhicule par un concession-
naire Yamaha.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur.
Clock
5
55
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetAll Reset
YESNO
1. Témoin de l’immobilisateur antivol “ ”
2. Témoin d’alerte de panne moteur “ ”
3. Affichage du code d’erreur
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
1
2
3
U2PDF1F0.book Page 22 Wednesday, July 9, 2014 1:56 PM

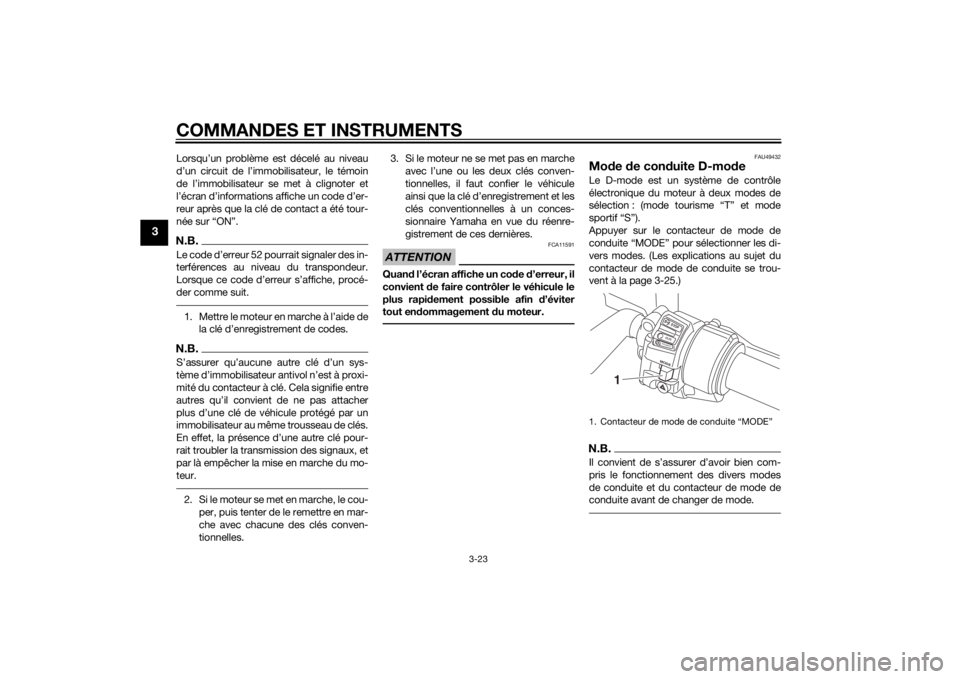

Page 38 of 122
COMMANDES ET INSTRUMENTS
3-23
3
Lorsqu’un problème est décelé au niveau
d’un circuit de l’immobilisateur, le témoin
de l’immobilisateur se met à clignoter et
l’écran d’informations affiche un code d’er-
reur après que la clé de contact a été tour-
née sur “ON”.N.B.Le code d’erreur 52 pourrait signaler des in-
terférences au niveau du transpondeur.
Lorsque ce code d’erreur s’affiche, procé-
der comme suit.1. Mettre le moteur en marche à l’aide dela clé d’enregistrement de codes.N.B.S’assurer qu’aucune autre clé d’un sys-
tème d’immobilisateur antivol n’est à proxi-
mité du contacteur à clé. Cela signifie entre
autres qu’il convient de ne pas attacher
plus d’une clé de véhicule protégé par un
immobilisateur au même trousseau de clés.
En effet, la présence d’une autre clé pour-
rait troubler la transmission des signaux, et
par là empêcher la mise en marche du mo-
teur.2. Si le moteur se me t en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles. 3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.
ATTENTION
FCA11591
Quan d l’écran affiche un co de d’erreur, il
convient de faire contrôler le véhicule le
plus rapi dement possible afin d’éviter
tout en dommagement du moteur.
FAU49432
Mod e de con duite D-mo deLe D-mode est un système de contrôle
électronique du moteur à deux modes de
sélection : (mode tourisme “T” et mode
sportif “S”).
Appuyer sur le contacteur de mode de
conduite “MODE” pour sélectionner les di-
vers modes. (Les explications au sujet du
contacteur de mode de conduite se trou-
vent à la page 3-25.)N.B.Il convient de s’assurer d’avoir bien com-
pris le fonctionnement des divers modes
de conduite et du contacteur de mode de
conduite avant de changer de mode.1. Contacteur de mode de conduite “MODE”
STOPMODERUNSTART
1
U2PDF1F0.book Page 23 Wednesday, July 9, 2014 1:56 PM
Page 39 of 122
COMMANDES ET INSTRUMENTS
3-24
3
Mode tourisme “T”
Le mode “T” est conçu de sorte à se prêter
à diverses conditions de conduite.
Ce mode permet une conduite fluide à tous
les régimes.
Mo de sportif “S”
Ce mode offre une réponse plus sportive à
bas et moyen régime que le mode de tou-
risme.
FAU1234H
Contacteurs à la poignéeGauche Droite
FAU54201
Inverseur feu
de route/feu de croise-
ment/Contacteur d’appel de
phare “ / /PASS”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
Pour passer en feu de route, appuyer sur le
côté “PASS” du contacteur lorsque les
phares sont en feu de croisement.
FAU12461
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
3. Contacteurs du régulateur de vitesse
4. Contacteur d’avertisseur “ ”
5. Contacteur des clignotants “ / ”
6. Inverseur feu de route/feu de croise- ment/Contacteur d’appel de
phare “ / /PASS”
RESSET
PA S S
1
6
542
3
1. Coupe-circuit du moteur/démarreur “ / / ”
2. Contacteur de mode de conduite “MODE”
3. Contacteur des feux de détresse “ ”
STOPMODERUNSTART
32
1
U2PDF1F0.book Page 24 Wednesday, July 9, 2014 1:56 PM
Page 40 of 122
COMMANDES ET INSTRUMENTS
3-25
3
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU54211
Coupe-circuit du
moteur/d émarreur “ / / ”
Pour lancer le moteur à l’aide du démar-
reur, placer ce contacteur sur “ ” et ap-
puyer sur le côté “ ” du contacteur. Avant
de mettre le moteur en marche, il convient
de lire les instructions de mise en marche fi-
gurant à la page 5-1.
En cas d’urgence, comme par exemple,
lors d’une chute ou d’un blocage de câble
des gaz, placer ce contacteur sur “ ” afin
de couper le moteur.
FAU41701
Le témoin d’alerte de panne du moteur s’al-
lume lorsque la clé de contact est tournée
à la position “ON”, et lorsque le bouton du
démarreur est actionné. Cela n’indique
donc pas une panne.
FAU12735
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON”
ou “ ”, ce contacteur permet d’enclen-
cher les feux de détresse (clignotement si-
multané de tous les clignotants).
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.ATTENTION
FCA10062
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur est
coupé, car la batterie pourrait se dé-
charger.
FAU12781
Contacteurs du régulateur de vitesse
Le régulateur de vitesse est expliqué à la
page 3-6.
FAU54231
Contacteur de menu “MENU”
Ce contacteur permet d’effectuer des sé-
lections dans l’affichage des fonctions et
l’affichage des modes de réglage du bloc
de compteurs multifonctions.
Se reporter à “Bloc de compteurs multi-
fonctions” à la page 3-9 pour plus d’infor-
mations.
FAU54221
Contacteur de sélection “ / ”
Ce contacteur permet d’effectuer des sé-
lections dans l’affichage des fonctions et
l’affichage des modes de réglage du bloc
de compteurs multifonctions.
Se reporter à “Bloc de compteurs multi-
fonctions” à la page 3-9 pour plus d’infor-
mations.
FAU54691
Contacteur de mo de de con duite
“MODE”
AVERTISSEMENT
FWA15341
Ne pas changer d e mode de con duite
tant que le véhicule est en mouvement.Ce contacteur permet de sélectionner le
mode de conduite tourisme “T” et le mode
de conduite sportif “S”.
Pour pouvoir changer de mode de
conduite, il faut que la poignée des gaz soit
complètement fermée.
Le mode sélectionné s’affiche à l’écran du
mode de conduite. (Voir page 3-12.)
Le mode de conduite ne peut pas être mo-
difié lorsque le régulateur de vitesse est ac-
tivé.
U2PDF1F0.book Page 25 Wednesday, July 9, 2014 1:56 PM
