ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-2
6
FAU17362
Trousse de réparationLa trousse de réparation se trouve sous la
selle du pilote. (Voir page 3-33.)
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-
naire Yamaha.1. Trousse de réparation
U2PDF1F0.book Page 2 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
6
FAU46862
N.B.Il n’est pas nécessaire d ’effectuer le contrôle annuel lorsqu’on a effectué un contrôle pério dique dans l’année (les d istances
sont exprimées en milles pour le R.-U.).
 À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).
 L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et l’o u-
tillage adéquats, et doit être co nfié à un concessionnaire Yamaha.
FAU46911
Entretiens périodiques du système d e contrôle des gaz d’échappementN° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Canalisation
de car-
burant • S’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées. √√√√√
2 *Bougies • Contrôler l’état.
• Nettoyer et corriger l’écartement
des électrodes. √√
• Remplacer. √√
3 *Soupapes • Contrôler le jeu aux soupapes.
•Régler.
Tous les 40000 km (24000 mi)
4 *Système
d’injection
d e carburant • Régler la synchronisation.
√√√√√√
5 *Pots et tubes
d
’échappement • Contrôler le serrage des colliers à
vis. √√√√√
U2PDF1F0.book Page 3 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6
6*Système
d’a dmis-
sion d ’air • S’assurer du bon état du clapet
de coupure d’air, du clapet
flexible et de la durite.
• Remplacer toute pièce endom- magée. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PDF1F0.book Page 4 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6
FAU1770K
Entretiens périodiques et fréquences de graissageN° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Élément
du filtre à
air • Nettoyer.
√√
• Remplacer. √√
2 *Embrayage • Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite. √√√√√
3 *Frein avant • Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite. √√√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
4 *Frein arrière • Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite. √√√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
5 *Durites de frein • S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.
• Contrôler le cheminement et les colliers. √√√√√
• Remplacer. Tous les 4 ans
6 *Liqui de de frein • Remplacer. Tous les 2 ans
7 *Roues • Contrôler le voile et l’état. √√√√
U2PDF1F0.book Page 5 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
8*Pneus • Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire. √√√√√
9 *Roulements de roue • Contrôler le jeu et s’assurer de
l’abscence d’endommagement
des roulements. √√√√
10 *Bras oscillant • S’assurer du bon fonctionne-
ment et de l’absence de jeu ex-
cessif. √√√√
• Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km (30000 mi)
11 *Roulements
de di-
rection • S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure. √√√√√
• Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km (12000 mi)
12 *Attaches du ca dre • S’assurer que tous les écrous et
vis sont correctement serrés. √√√√√
13 Axe
de pivot de le-
vier d e frein • Lubrifier à la graisse silicone.
√√√√√
14 Axe
de pivot de pé-
d ale de frein • Lubrifier à la graisse à base de
savon au lithium. √√√√√
15 Axe
de pivot de le-
vier d ’embrayage • Lubrifier à la graisse silicone.
√√√√√
16 Axe
de pivot de sé-
lecteur au pie d• Lubrifier à la graisse à base de
savon au lithium. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
( 600 mi) 10000 km
(6000 mi) 20000 k

m
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PDF1F0.book Page 6 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
17Béquille latérale,
béquille centrale • Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium. √√√√√
18 *Contacteur
de bé-
quille latérale • Contrôler le fonctionnement.
√√√√√√
19 *Fourche avant • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile. √√√√
20 *Combiné ressort-
amortisseur • Contrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas. √√√√
21 *Points pivots
de
bras relais et bras
d e raccor dement de
suspension arrière • Contrôler le fonctionnement.
√√√√
• Lubrifier à la graisse à base de savon au lithium. √√
22 Huile moteur • Changer.
• Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile. √√√√√√
23 Cartouche
du filtre
à huile moteur • Remplacer.
√√√
24 *Circuit
de refroi dis-
sement • Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. √√√√√
• Remplacer le liquide de refroidis- sement. Tous les 3 ans
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2PDF1F0.book Page 7 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
FAU55251
N.B.Augmenter la fréquence des nettoyages du filtre à air si le vé hicule est utilisé dans des zones particulièrement poussiéreuses ou
humides.
 Entretien des freins hydrauliques et de l’embrayage
• Contrôler régulièrement le niveau du liquide de frein et d’embrayage et, si nécessaire, faire l’appoint de liquide.
• Remplacer tous les deux ans les composants internes des maîtres-cylindres et des étriers de frein, du maître-cylindre et du ré -
cepteur hydraulique d’embrayage, ainsi que le liquide de frein et d’embrayage.
• Remplacer les durites d’embrayage et de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.25 Huile
de couple co-
nique arrière • Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile.
• Changer. √√√√√
26 *Contacteur
de feu
stop sur frein avant
et arrière • Contrôler le fonctionnement.
√√√√√√
27 Pièces mobiles et
câbles • Lubrifier.
√√√√√
28 *Poignée des gaz • Contrôler le fonctionnement.
• Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
• Lubrifier le câble et le boîtier de la poignée des gaz. √√√√√
29 *Éclairage, signalisa-
tion et contacteurs • Contrôler le fonctionnement.
• Régler le faisceau de phare.
√√√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PDF1F0.book Page 8 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
FAU18773

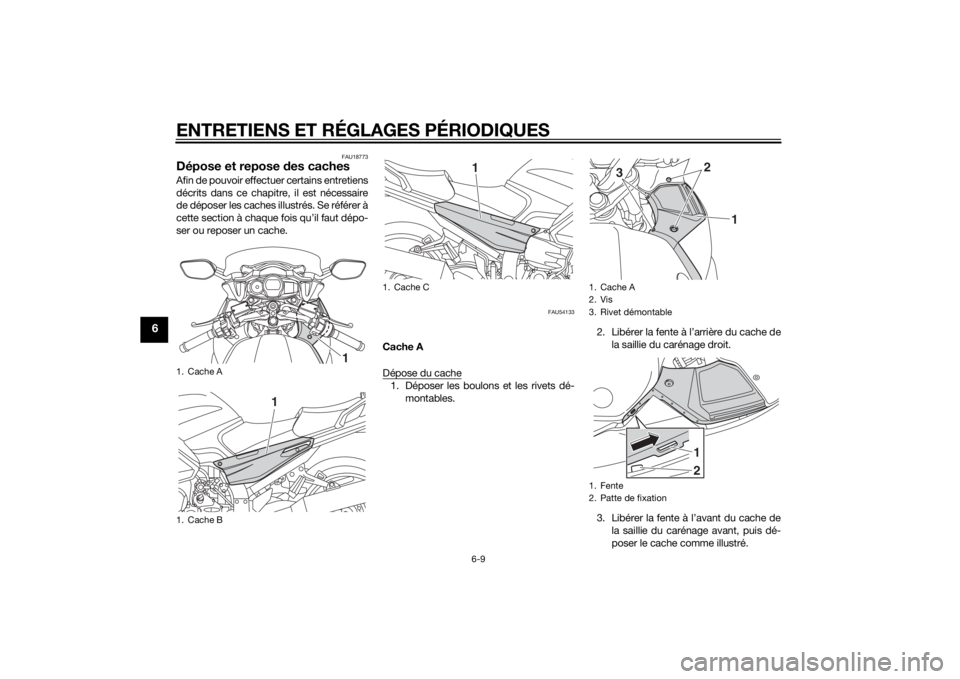

Dépose et repose des cachesAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAU54133
Cache A
Dépose du cache1. Déposer les boulons et les rivets dé-
montables. 2. Libérer la fente à l’arrière du cache de
la saillie du carénage droit.
3. Libérer la fente à l’avant du cache de la saillie du carénage avant, puis dé-
poser le cache comme illustré.
1. Cache A
1. Cache B
1
1
1. Cache C
1
1. Cache A
2. Vis
3. Rivet démontable
1. Fente
2. Patte de fixation
1
2
3
12
U2PDF1F0.book Page 9 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6

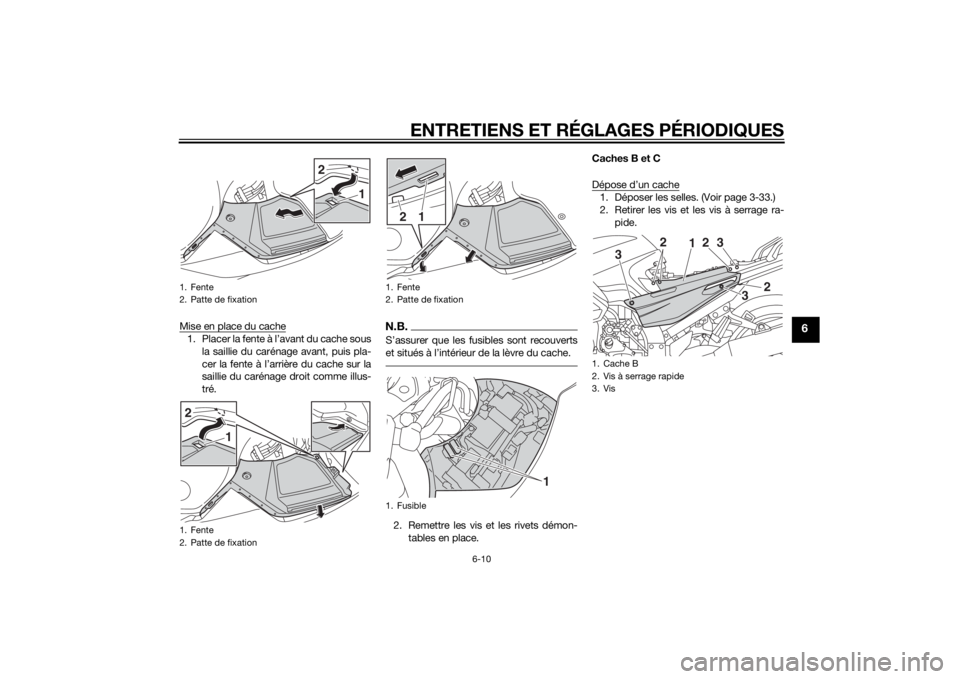

Mise en place du cache1. Placer la fente à l’avant du cache sousla saillie du carénage avant, puis pla-
cer la fente à l’arrière du cache sur la
saillie du carénage droit comme illus-
tré.
N.B.S’assurer que les fusibles sont recouverts
et situés à l’intérieur de la lèvre du cache.2. Remettre les vis et les rivets démon-tables en place. Caches B et C
Dépose d’un cache
1. Déposer les selles. (Voir page 3-33.)
2. Retirer les vis et les vis à serrage ra-
pide.
1. Fente
2. Patte de fixation
1. Fente
2. Patte de fixation
2
1
2
1
1. Fente
2. Patte de fixation
1. Fusible
1
2
1
1. Cache B
2. Vis à serrage rapide
3. Vis
12
2
3
3
2
3
U2PDF1F0.book Page 10 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6

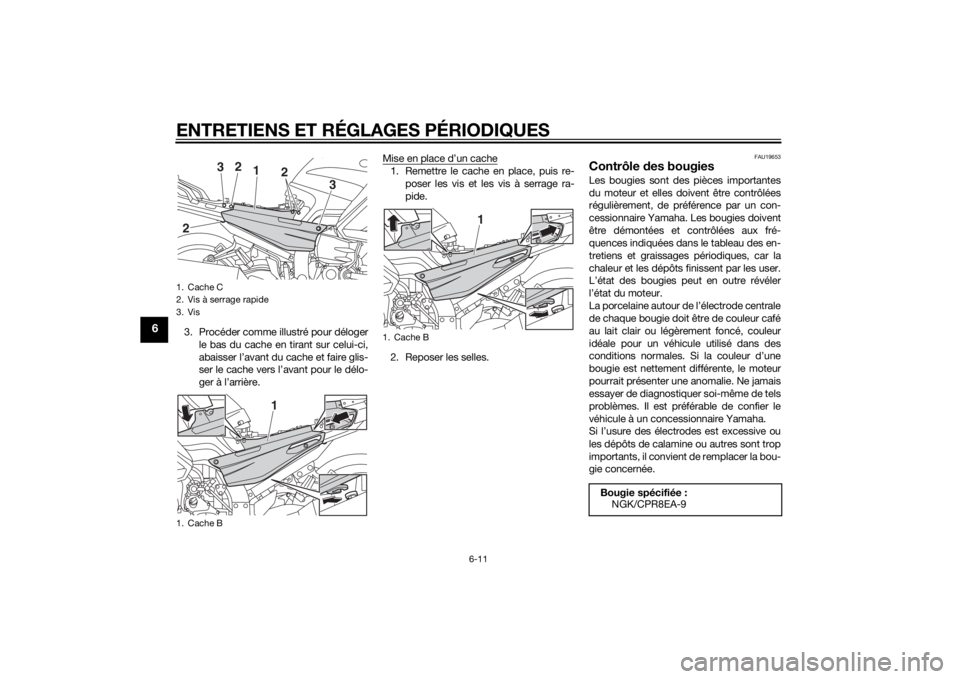

3. Procéder comme illustré pour délogerle bas du cache en tirant sur celui-ci,
abaisser l’avant du cache et faire glis-
ser le cache vers l’avant pour le délo-
ger à l’arrière. Mise en place d’un cache
1. Remettre le cache en place, puis re-
poser les vis et les vis à serrage ra-
pide.
2. Reposer les selles.
FAU19653
Contrôle des bougiesLes bougies sont des pièces importantes
du moteur et elles doivent être contrôlées
régulièrement, de préférence par un con-
cessionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le
véhicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.
1. Cache C
2. Vis à serrage rapide
3. Vis
1. Cache B
1
2
2
2 3
3
1
1. Cache B
1
Bougie spécifiée :NGK/CPR8EA-9
