ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.N.B.Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
ATTENTION
FCA10841
Afin
d’éviter d’en dommager la fiche ra-
pi de de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu d ans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant d ans les deux
sens.
FAU19887
Huile moteur et cartouche du
filtre à huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la car-
touche du filtre à huile aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Contrôle du niveau d ’huile moteur
1. Dresser le véhicule sur sa béquille centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur gauche du carter mo-
teur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
1. Écartement des électrodesÉcartement des électrod es :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie : 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U2PDF1F0.book Page 12 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6
4. Si le niveau d’huile moteur est inférieurau repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile) 1. Dresser le véhicule sur un plan hori- zontal.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée. 4. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.
N.B.Sauter les étapes 5–7 si l’on ne procède
pas au remplacement de la cartouche du
filtre à huile.5. Déposer la cartouche du filtre à huile àl’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.6. Enduire le joint torique de la cartouchedu filtre à huile neuve d’une fine
couche d’huile moteur propre.

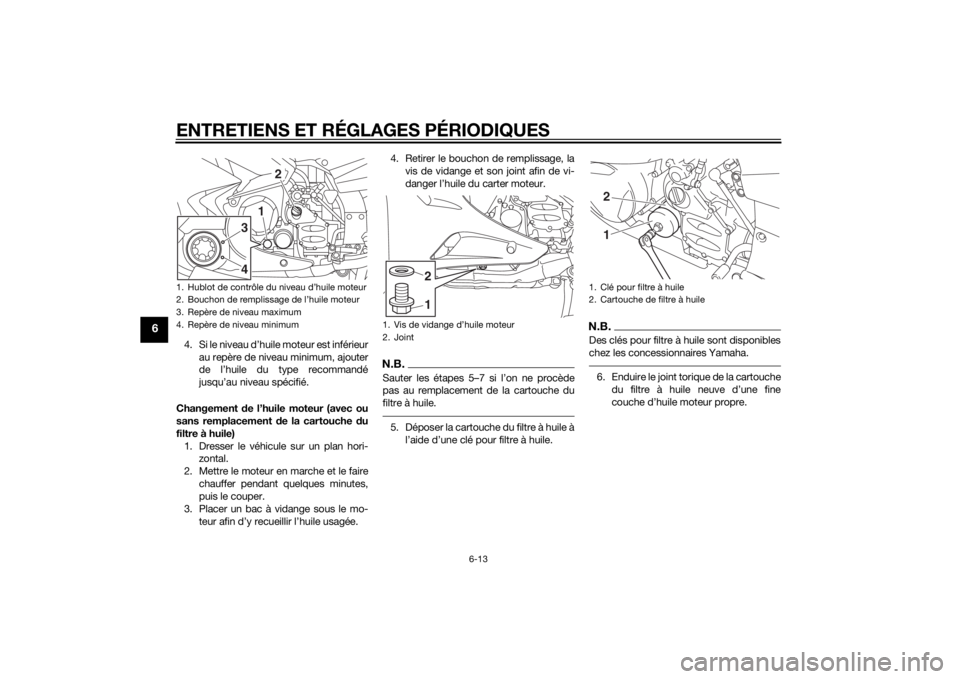

1. Hublot de contrôle du niveau d’huile moteur
2. Bouchon de remplissage de l’huile moteur
3. Repère de niveau maximum
4. Repère de niveau minimum
31
4
2
1. Vis de vidange d’huile moteur
2. Joint
12
1. Clé pour filtre à huile
2. Cartouche de filtre à huile
12
U2PDF1F0.book Page 13 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6
N.B.S’assurer que le joint torique est bien logé
dans son siège.7. Mettre la cartouche du filtre à huileneuve en place, puis la serrer au cou-
ple spécifié à l’aide d’une clé dynamo-
métrique. 8. Remettre la vis de vidange d’huile mo-
teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
9. Remettre à niveau en ajoutant la quantité spécifiée de l’huile moteur re-
commandée, puis remonter et serrer
le bouchon de remplissage d’huile.
N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le système d’échap-
pement ont refroidi.ATTENTION
FCA11621
Ne pas mélanger d’a dditif chimique
à l’huile afin d ’éviter tout patinage
d e l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser d es huiles de grade die-
sel “CD” ni d es huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.

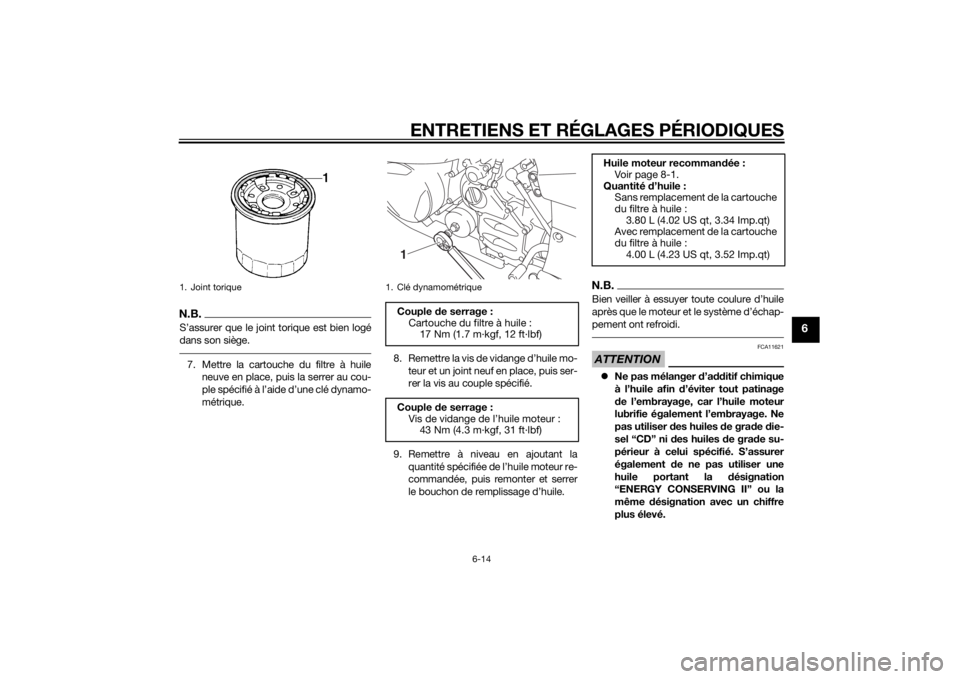

1. Joint torique
1. Clé dynamométrique
Couple de serrage :
Cartouche du filtre à huile : 17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur : 43 Nm (4.3 m·kgf, 31 ft·lbf)1
Huile moteur recomman dée :
Voir p age 8- 1 .
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
3.80 L (4.02 US qt, 3.34 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
4.00 L (4.23 US qt, 3.52 Imp.qt)
U2PDF1F0.book Page 14 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
S’assurer qu’aucune crasse ou ob-
jet ne pénètre d ans le carter mo-
teur.10. Mettre le moteur en marche et le lais- ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.N.B.Une fois le moteur mi s en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si
le niveau d’huile est suffisant.ATTENTION
FCA10402
Si le témoin d’alerte du niveau d ’huile
tremblote ou ne s’éteint pas même si le
niveau d’huile est conforme, couper im-
mé diatement le moteur, et faire contrô-
ler le véhicule par un concessionnaire
Yamaha.11. Couper le moteur, puis vérifier le ni- veau d’huile et faire l’appoint, si né-
cessaire.
FAU20017
Huile d e couple conique arrièreIl faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau du carter
de couple conique arrière. Si une fuite est
détectée, faire contrôler et réparer le véhi-
cule par un concessionnaire Yamaha. Il faut
en outre procéder à la vérification du niveau
et au changement de l’huile de couple co-
nique arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
AVERTISSEMENT
FWA10371
S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter de
couple conique arrière.
 Veiller à ne pas mettre d’huile sur le
pneu ou la roue.Contrôle du niveau d ’huile de couple co-
nique arrière
1. Dresser le véhicule sur sa béquille centrale.N.B.S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner des
erreurs de lecture.
2. Retirer le bouchon de remplissage del’huile du couple conique arrière et
son joint, puis vérifier le niveau d’huile
dans le carter de couple conique ar-
rière.N.B.L’huile doit arriver jusq u’au bord de l’orifice
de remplissage.3. Si l’huile n’atteint pas le bord de l’ori- fice de remplissage, ajouter la quan-
tité nécessaire d’huile du type recom-
mandé jusqu’au niveau spécifié.

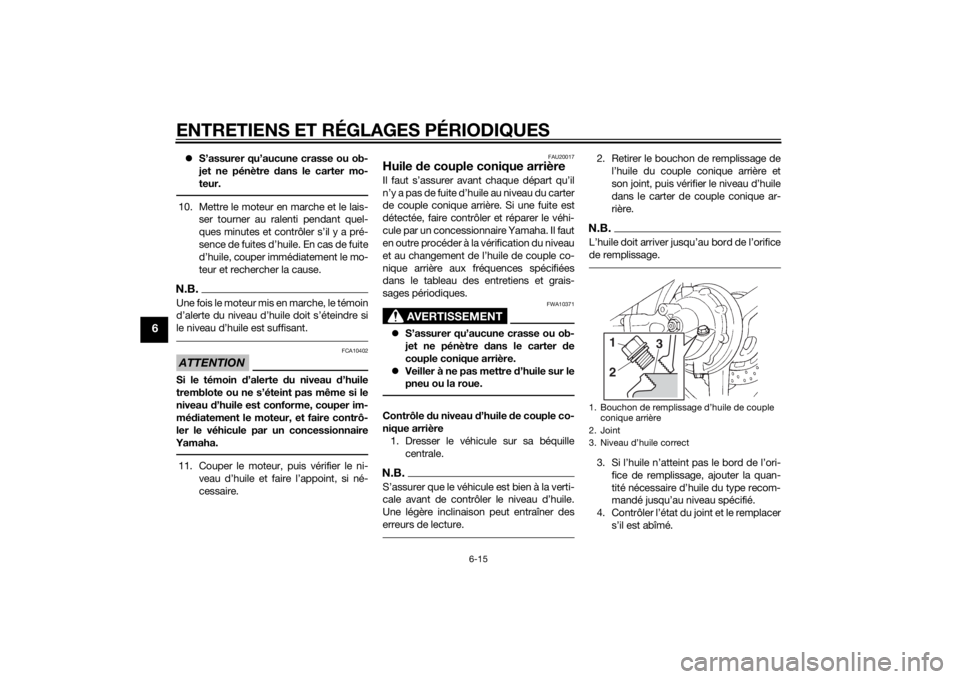

4. Contrôler l’état du joint et le remplacer s’il est abîmé.1. Bouchon de remplissage d’huile de couple conique arrière
2. Joint
3. Niveau d’huile correct
3
21
U2PDF1F0.book Page 15 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6
5. Remettre le bouchon de remplissageet un joint neuf en place, puis serrer le
bouchon au couple spécifié.
Changement de l’huile d e couple co-
nique arrière 1. Dresser le véhicule sur un plan hori-
zontal.
2. Placer un bac à vidange sous le carter de couple conique arrière afin d’y re-
cueillir l’huile usagée.
3. Retirer le bouchon de remplissage d’huile, la vis de vidange et leur joint
afin de vidanger l’huile du carter de
couple conique arrière. 4. Remettre la vis de vidange et un joint
neuf en place, puis serrer la vis au
couple spécifié.
5. Faire l’appoint en versant de l’huile de couple conique arrière du type spéci-
fié jusqu’au bord de l’orifice de rem-
plissage. 6. Contrôler l’état du joint de bouchon de
remplissage et le remplacer s’il est
abîmé.
7. Remettre le bouchon de remplissage et son joint en place, puis serrer le
bouchon au couple spécifié.
8. S’assurer que le carter de couple co- nique arrière ne fuit pas. Si une fuite
d’huile est détectée, il faut en recher-
cher la cause.
Couple
de serrage :
Bouchon de remplissage d’huile de
couple conique arrière : 23 Nm (2.3 m·kgf, 17 ft·lbf)

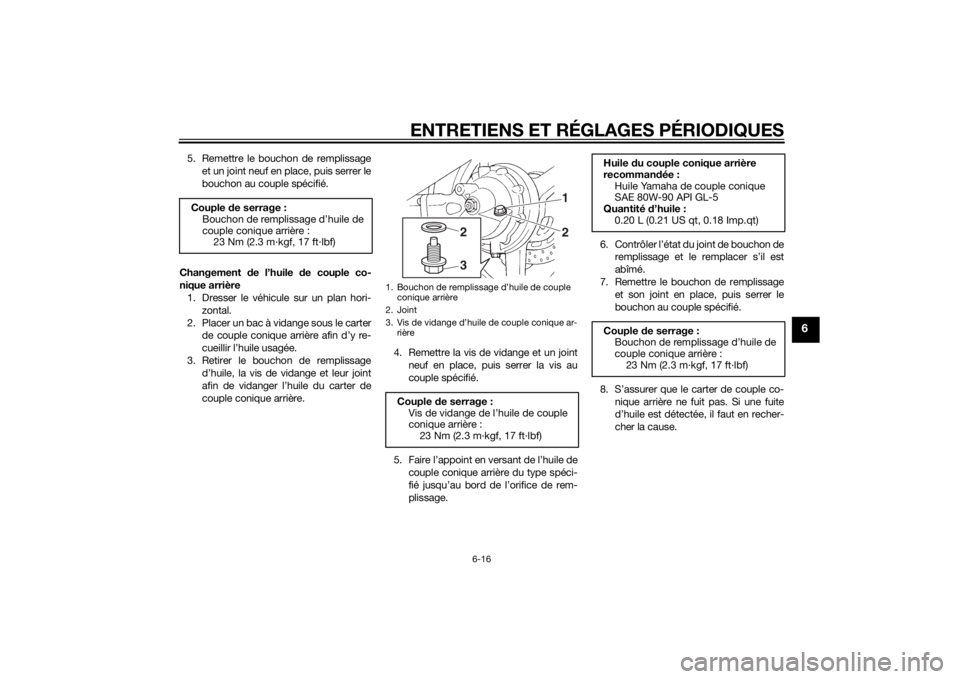

1. Bouchon de remplissage d’huile de couple
conique arrière
2. Joint
3. Vis de vidange d’huile de couple conique ar- rière
Couple de serrage :
Vis de vidange de l’huile de couple
conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
12
3
2
Huile du couple conique arrière
recomman dée :
Huile Yamaha de couple conique
SAE 80W-90 API GL-5
Quantité d’huile :
0.20 L (0.21 US qt, 0.18 Imp.qt)
Couple de serrage :
Bouchon de remplissage d’huile de
couple conique arrière : 23 Nm (2.3 m·kgf, 17 ft·lbf)
U2PDF1F0.book Page 16 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
FAU20071
Liquide de refroid issementIl faut contrôler le niveau du liquide de re-
froidissement avant chaque départ. Il con-
vient également de changer le liquide de re-
froidissement aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU54163
Contrôle du niveau
1. Dresser le véhicule sur sa béquille centrale.N.B.Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
 S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.2. Déposer le panneau de l’aération de
carénage gauche. (Voir page 3-39.)
3. Contrôler le niveau du liquide de re- froidissement dans le vase d’expan-
sion.
N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.4. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, retirer le bouchon du
vase d’expansion.
AVERTISSEMENT ! Retirer unique-
ment le bouchon du vase d ’expan-
sion. Ne jamais essayer de retirer le
bouchon du ra diateur tant que le
moteur est chau d.
[FWA15162]
5. Ajouter du liquide de refroidissement
ou de l’eau distillée jusqu’au repère de
niveau maximum, puis remettre le
bouchon du vase d’expansion en
place. ATTENTION : Si l’on ne peut
se procurer du liqui de de refroi dis-
sement, utiliser de l’eau d istillée ou
d e l’eau du robinet d ouce. Ne pas
utiliser d’eau dure ou salée, car cela
en dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu d e liquide de
refroi dissement, il faut la remplacer
par du liqui de de refroi dissement
d ès que possible afin de protéger le
circuit de refroi dissement du gel et
d e la corrosion. Si on a ajouté de
l’eau au liqui de de refroi dissement,
il convient de faire rétablir le plus
rapi dement possible le taux d’anti-
gel par un concessionnaire
1. Repère de niveau maximum
2. Repère de niveau minimum
1
2
1. Bouchon du vase d’expansion
1
U2PDF1F0.book Page 17 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
6
Yamaha, afin de ren dre toutes ses
propriétés au liqui de de refroi disse-
ment.
[FCA10473]
6. Reposer le cache.
FAU33032
Changement du liqui de de refroi disse-
ment
Il convient de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques. Confier le changement du liquide
de refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du ra dia-
teur tant que le moteur est chau d.
[FWA10382] FAU20474
Nettoyage
de l’élément d u filtre à
airIl convient de nettoyer ou remplacer l’élé-
ment du filtre à air aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques. Nettoyer ou, si né-
cessaire, remplacer l’élément plus fré-
quemment si le véhicule est utilisé dans
des zones très poussiéreuses ou humides.
1. Déposer le cache B. (Voir page 6-9.)
2. Retirer le carénage d’admission d’air après avoir retiré la vis et les vis à ser-
rage rapide.
3. Retirer le couvercle du boîtier de filtre à air après avoir retiré ses vis. 4. Extraire l’élément du filtre à air.
5. Tapoter l’élément de sorte à enlever le
gros de la crasse, puis éliminer le reste
des impuretés à l’air comprimé en
procédant comme illustré. Remplacer
l’élément si celui-ci est endommagé.
Capacité
du vase d ’expansion
(jusqu’au repère de niveau

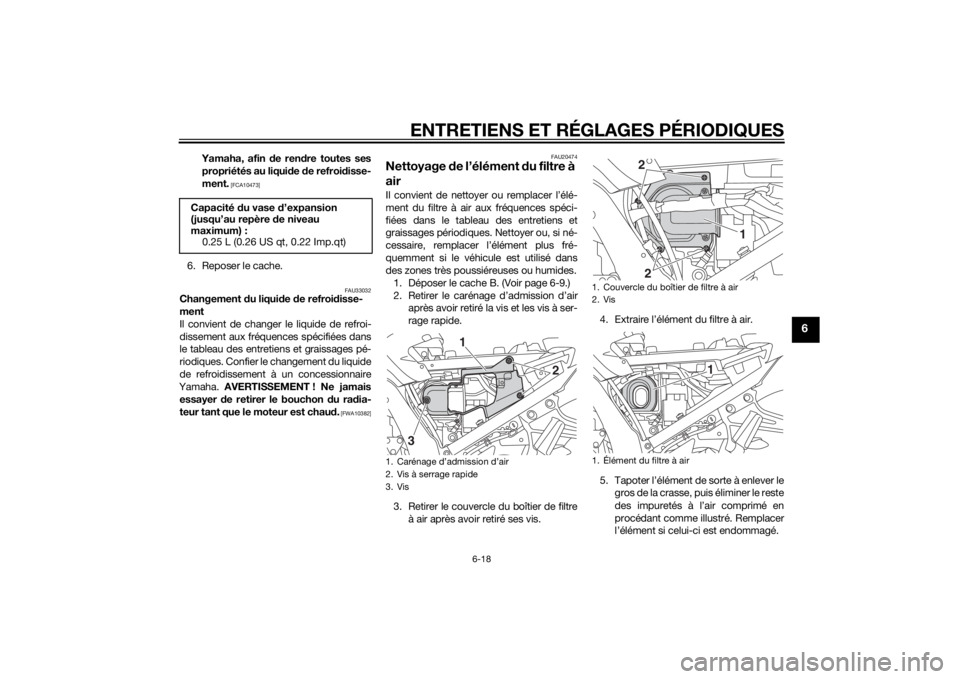

maximum) : 0.25 L (0.26 US qt, 0.22 Imp.qt)1. Carénage d’admission d’air
2. Vis à serrage rapide
3. Vis
1
3
2
1. Couvercle du boîtier de filtre à air
2. Vis
1. Élément du filtre à air
2
2 1
1
U2PDF1F0.book Page 18 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
6
6. Loger l’élément de filtre à air dans sonboîtier. ATTENTION : S’assurer que
l’élément du filtre à air est correcte-
ment logé dans le boîtier de filtre à
air. Ne jamais mettre le moteur en
marche avant d ’avoir remonté l’élé-
ment du filtre à air. Une usure ex-
cessive du ou des pistons et/ou du
ou des cylin dres pourrait en résul-
ter.
[FCA10482]
7. Remettre le couvercle du boîtier de filtre à air en place et le fixer à l’aide de
ses vis. ATTENTION : S’assurer que
la durite de mise à l’air/ durite de
trop-plein du réservoir de carburant
n’est pas pincée.
[FCA15412]
8. Remettre le carénage d’admission d’air en place après avoir remis la vis
et les vis à serrage rapide en place.
9. Reposer le cache.
FAU44735
Contrôle du régime de ralenti du
moteurContrôler et, si nécessaire, faire régler le ré-
gime de ralenti du moteur par un conces-
sionnaire Yamaha.
1. Durite de mise à l’air/de trop-plein du réser- voir de carburant
1
Régime de ralenti du moteur :
1000–1100 tr/mn
U2PDF1F0.book Page 19 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6
FAU21385
Contrôle de la gar de de la poi-
gnée des gazLa garde de la poignée des gaz doit être de
1.0–3.0 mm (0.04–0.12 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire régler par un conces-
sionnaire Yamaha.
FAU21402
Jeu des soupapesÀ la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU2177A
PneusLes pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression d e gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10504
La cond uite d’un véhicule d ont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire d e mort, en provoquant
une perte d e contrôle.
 Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
 Adapter la pression d e gonflage
d es pneus à la vitesse de con duite
et au poi ds total d u pilote, d u pas-
sager, des bagages et des acces-
soires approuvés pour ce mo dèle.

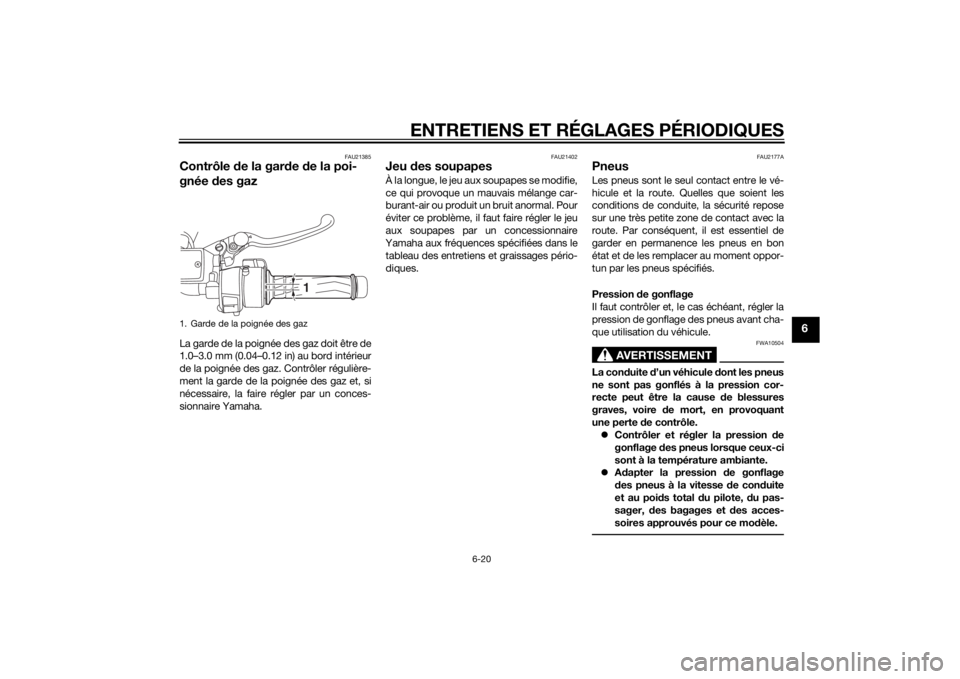

1. Garde de la poignée des gaz
1
U2PDF1F0.book Page 20 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
6
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un acci dent.
Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472
 Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La con duite avec d es pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.
 Le remplacement d es pièces se
rapportant aux freins et aux roues
d oit être confié à un concession-
naire Yamaha, car celui-ci possè de
les connaissances et l’expérience
nécessaires à ces travaux.
 Après avoir remplacé un pneu, évi-
ter de faire d e la vitesse jusqu’à ce
que le pneu soit “ro dé” et ait acquis
toutes ses caractéristiques.
Pression de gonflage (contrôlée les
pneus froi ds) :
Charge jusqu’à 90 kg (198 lb) : Avant :250 kPa (2.50 kgf/cm2, 36 psi)
Arrière : 290 kPa (2.90 kgf/cm2, 42 psi)
90 kg (198 lb) jusqu’à la charge
maximum : Avant :250 kPa (2.50 kgf/cm2, 36 psi)
Arrière : 290 kPa (2.90 kgf/cm2, 42 psi)
Con duite à gran de vitesse:
Avant : 250 kPa (2.50 kgf/cm2, 36 psi)
Arrière :
290 kPa (2.90 kgf/cm2, 42 psi)
Charge* maximale : 212 kg (467 lb)
* Poids total du pilote, du passager, du chargement et des accessoires

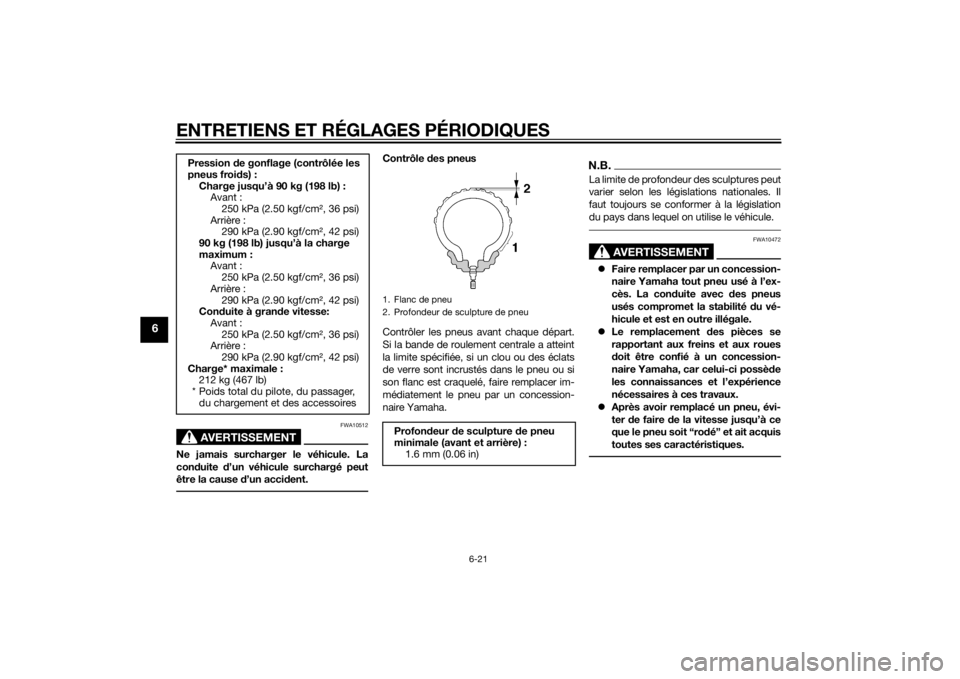

1. Flanc de pneu
2. Profondeur de sculpture de pneuProfon deur de sculpture d e pneu
minimale (avant et arrière) : 1.6 mm (0.06 in)
U2PDF1F0.book Page 21 Wednesday, July 9, 2014 1:56 PM
