YAMAHA FJR1300AE 2018 Instrukcja obsługi (in Polish)

61


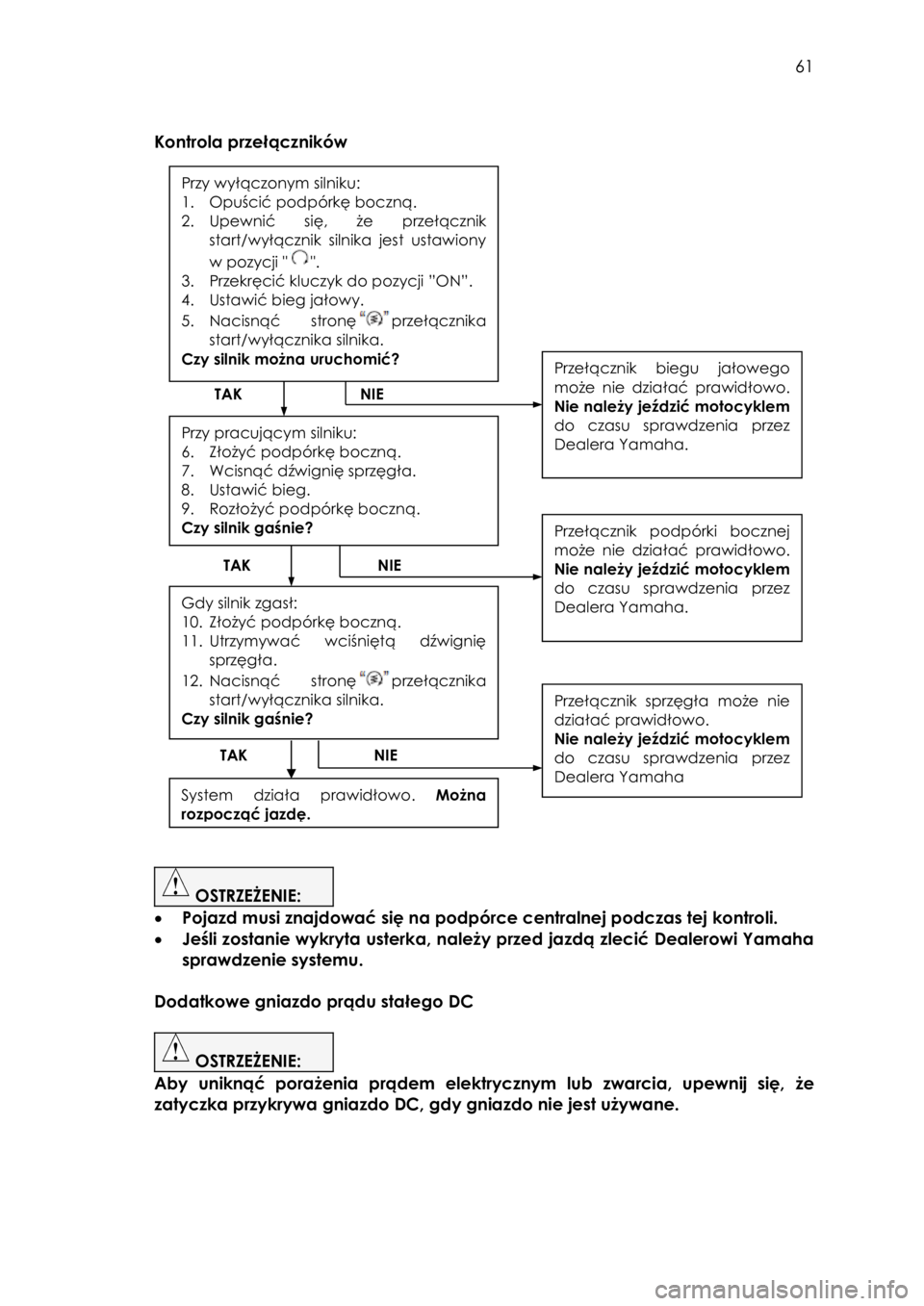

Kontrola przełączników












TAK NIE


TAK





TAK NIE






TAK NIE


TAK NIE





OSTRZEŻENIE:
• Pojazd musi znajdować się na podpórce centralnej podczas tej kontroli.
• Jeśli zostanie wykryta usterka, należy przed jazdą zlecić Dealerowi Yamaha
sprawdzenie systemu.

Dodatkowe gniazdo prądu stałego DC

OSTRZEŻENIE:
Aby uniknąć porażenia prądem elektrycznym lub zwarcia, upewnij się, że
zatyczka przykrywa gniazdo DC, gdy gniazdo nie jest używane.



Przy wyłączonym silniku:
1. Opuścić podpórkę boczną.
2. Upewnić się, że przełącznik
start/wyłącznik silnika jest ustawiony
w pozycji "".
3. Przekręcić kluczyk do pozycji ”ON”.
4. Ustawić bieg jałowy.
5. Nacisnąć stronęprzełącznika
start/wyłącznika silnika.
Czy silnik można uruchomić?
Przy pracującym silniku:
6. Złożyć podpórkę boczną.
7. Wcisnąć dźwignię sprzęgła.
8. Ustawić bieg.
9. Rozłożyć podpórkę boczną.
Czy silnik gaśnie?

Gdy silnik zgasł:
10. Złożyć podpórkę boczną.
11. Utrzymywać wciśniętą dźwignię
sprzęgła.
12. Nacisnąć stronęprzełącznika
start/wyłącznika silnika.
Czy silnik gaśnie?
System działa prawidłowo. Można
rozpocząć jazdę.
Przełącznik biegu jałowego
może nie działać prawidłowo.
Nie należy jeździć motocyklem
do czasu sprawdzenia przez
Dealera Yamaha.

Przełącznik podpórki bocznej
może nie działać prawidłowo.
Nie należy jeździć motocyklem
do czasu sprawdzenia przez
Dealera Yamaha.

Przełącznik sprzęgła może nie
działać prawidłowo.
Nie należy jeździć motocyklem
do czasu sprawdzenia przez
Dealera Yamaha ! !

62

UWAGA:
Akcesoria podłączone do dodatkowego gniazda prądu stałego nie powinny
być używane przy wyłączonym silniku, a obciążenie nie może przekraczać 30 W
(2,5 A), w przeciwnym razie bezpiecznik może się przepalić lub akumulator może
się rozładować.

Pojazd jest wyposażony w gniazdo prądu stałego DC, które znajduje się w
skrzynce na akcesoria.
Akcesoria o napięciu do 12 V mogą być podłączone do gniazda, gdy kluczyk
znajduje się w pozycji ”ON” i silnik pracuje.

Aby użyć gniazda DC
1. Otworzyć pokrywkę skrzynki na akcesoria (zapoznaj się ze szczegółami w
punkcie: ”Skrzynka na akcesoria”).
2. Przekręcić kluczyk w stacyjce do pozycji ”OFF”.
3. Zdjąć zatyczkę gniazda.





1. Zatyczka gniazda prądu stałego
DC

4. Wyłączyć akcesoria.
5. W gniazdo włożyć wtyczkę przewodu akcesoriów.





1. Gniazdo prądu stałego DC

6. Przekręcić kluczyk w stacyjce do pozycji ”ON”, a następnie uruchomić silnik.
7. Włączyć akcesoria.

Światła doświetlające zakręty






1. Światła doświetlające zakręty

63


Ten model jest wyposażony w 3 światła doświetlające zakręty na każdej stronie.
Światła włączają się, aby pomóc oświecić drogę, gdy pojazd jest pochylony.
Zgodnie z kierunkiem zakrętu, światła po tej stronie są włączone. Światła zapalają
się w kolejności od wewnątrz na zewnątrz, zależnie od kąta pochylenia pojazdu.

RUTYNOWA KONTROLA PRZED ROZPOCZĘCIEM EKSPLOATACJI

Właściciel motocykla odpowiada za stan techniczny swojego pojazdu. Bardzo
ważne jest, aby skontrolować pojazd za każdym razem, gdy jest on używany i
upewnić się, że pojazd jest we właściwym stanie technicznym.
Należy zawsze postępować zgodnie z procedurami kontroli i konserwacji oraz
harmonogramem czynności opisanych w tej Instrukcji Obsługi.

WSKAZÓWKA
Czynności kontrolne powinny być wykonywane za każdym razem, gdy motocykl
jest używany. Kontrola stanu motocykla wymaga tylko kilku minut, a czas
poświęcony na wykonanie tych czynności jest z nawiązką rekompensowany
przez uzyskanie większego bezpieczeństwa kierowcy.

OSTRZEŻENIE:
Zaniechanie wykonania czynności kontrolnych lub konserwacyjnych zwiększa
możliwość wystąpienia wypadku lub uszkodzenia pojazdu. Nie należy
eksploatować pojazdu, jeśli jest wykryta jakakolwiek nieprawidłowość. Jeśli
problem nie może być skorygowany za pomocą procedur przewidzianych w
niniejszej Instrukcji Obsługi należy zlecić Dealerowi Yamaha sprawdzenie
pojazdu.

Przed rozpoczęciem eksploatacji tego pojazdu, sprawdzić następujące punkty:

Tabela rutynowych czynności kontrolnych
POZYCJA KONTROLE
Paliwo • Sprawdzić poziom paliwa w zbiorniku paliwa.
• Zatankować w razie potrzeby.
• Sprawdzić szczelność przewodu paliwowego.
• Sprawdzić stan przewodu przelewowego, czy nie jest
zatkany, pęknięty lub uszkodzony i czy jest prawidłowo
podłączony.
Olej silnikowy • Sprawdzić poziom oleju w zbiorniku oleju.
• Dolać zalecanego oleju do określonego poziomu w razie
potrzeby.
• Sprawdzić, czy nie ma wycieków oleju.
Olej przekładniowy • Sprawdzić, czy nie ma wycieków oleju.
Płyn chłodzący • Sprawdzić poziom płynu chłodzącego w zbiorniku.
• Dolać zalecanego płynu chłodzącego do określonego
poziomu, jeśli to konieczne.
• Sprawdzić układ chłodzenia pod kątem wycieków. !

64

Hamulec przedni • Sprawdzić działanie.
• Jeśli jest ”miękki”, zlecić Dealerowi Yamaha
odpowietrzenie układu hydraulicznego.
• Sprawdzić stan klocków hamulcowych.
• Wymienić w razie potrzeby.
• Sprawdzić poziom płynu hamulcowego w zbiorniku
wyrównawczym.
• Dolać zalecanego płynu hamulcowego do określonego
poziomu, jeśli to konieczne.
• Sprawdzić szczelność hydraulicznego układu
hamulcowego.
Hamulec tylny • Sprawdzić działanie.
• Jeśli jest ”miękki”, zlecić Dealerowi Yamaha
odpowietrzenie układu hydraulicznego.
• Sprawdzić stan klocków hamulcowych.
• Wymienić w razie potrzeby.
• Sprawdzić poziom płynu hamulcowego w zbiorniku
wyrównawczym.
• Dolać zalecanego płynu hamulcowego do określonego
poziomu, jeśli to konieczne.
• Sprawdzić szczelność hydraulicznego układu
hamulcowego.
Sprzęgło

• Sprawdzić działanie.
• Jeśli jest ”miękkie”, zlecić Dealerowi Yamaha
odpowietrzenie układu hydraulicznego.
• Sprawdzić poziom płynu w zbiorniku wyrównawczym.
• Dolać zalecanego płynu do określonego poziomu w razie
potrzeby.
• Sprawdzić szczelność układu hydraulicznego.
Manetka gazu • Sprawdzić, czy manetka działa bez zacięć.
• Sprawdzić luz manetki.
• Zlecić Dealerowi Yamaha wyregulowanie luzu,
nasmarowanie linki i obudowy manetki w razie potrzeby.
Linki sterujące • Upewnić się, że działają bez zacięć.
• Nasmarować w razie potrzeby.
Koła i opony • Skontrolować stan ogumienia.
• Skontrolować stopień zużycia opon i głębokość bieżnika.
• Sprawdzić ciśnienie w oponach.
• Skorygować ciśnienie w razie potrzeby.
Pedał hamulca i
pedał zmiany
biegów
• Upewnić się, że działają bez zacięć.
• Nasmarować punkty obrotowe w razie potrzeby.
Dźwignia hamulca i
dźwignia sprzęgła
• Upewnić się, że działa bez zacięć.
• Nasmarować punkty obrotowe w razie potrzeby.
Podpórka
centralna i boczna
• Upewnić się, że przesuwają się bez zacięć.
• Nasmarować osie w razie potrzeby.
Mocowania ramy • Upewnić się, że wszystkie nakrętki, śruby są mocno
dokręcone.
• Dokręcić w razie potrzeby.

65

Oświetlenie,
sygnalizacja,
przełączniki
• Sprawdzić działanie.
• Naprawić w razie potrzeby.
Przełącznik
podpórki bocznej
• Sprawdzić działanie systemu odcięcia zapłonu.
• Zlecić Dealerowi Yamaha sprawdzenie pojazdu, jeśli
system nie działa prawidłowo.

EKSPLOATACJA I WAŻNE WSKAZÓWKI DOTYCZĄCE KIEROWANIA

Przed przystąpieniem do eksploatacji motocykla należy dokładnie zapoznać się
ze wszystkimi elementami sterowania i ich funkcjami. W razie jakichkolwiek
niejasności dotyczących obsługi elementów sterowania lub funkcji prosimy o
skonsultowanie się z Dealerem Yamaha.

OSTRZEŻENIE:
Niezapoznanie się ze wszystkimi elementami sterowania i funkcjami kontrolnymi
może doprowadzić do utraty kontroli nad pojazdem w czasie jazdy, co może
skutkować wypadkiem lub obrażeniami ciała.

WSAKAZÓWKA
Model jest wyposażony w:
• inercyjną jednostkę pomiarową (IMU), która zatrzymuje pracę silnika w
przypadku przewrócenia się pojazdu. W takim przypadku, przed ponownym
uruchomieniem silnika przekręcić kluczyk do pozycji "OFF", a następnie na
"ON". Jeśli zaniechana zostanie ta czynność, system uniemożliwi rozruch
silnika, nawet po wciśnięciu przełącznika start.
• system automatycznego wyłączenia silnika. Silnik automatycznie zgaśnie, jeśli
będzie pracował na wolnych obrotach dłużej niż 20 minut. Wcisnąć
przełącznik start i ponownie uruchomić silnik.

Uruchomienie silnika
Aby system odcinania zapłonu umożliwił rozruch silnika, jeden z poniższych
warunków musi być spełniony:
• Przekładnia jest ustawiona na biegu jałowym.
• Włączony jest bieg, dźwignia sprzęgła wciśnięta, a podpórka boczna
złożona.

1. Przekręcić kluczyk w stacyjce do pozycji ”ON” i upewnić się, że przełącznik
start/wyłącznik silnika jest w pozycji "".

Następujące lampki ostrzegawcze i kontrolki zaświecą się na kilka sekund, a
następnie zgasną.
• Lampka ostrzegawcza poziomu oleju
• Lampka ostrzegawcza problemu silnika
• Lampka kontrolna / ostrzegawcza systemu kontroli trakcji
• Lampki kontrolne tempomatu
• Lampka ostrzegawcza elektronicznej regulacji zawieszenia
• Lampka kontrolna systemu immobilizera

UWAGA: !

66

Jeśli powyższe lampki ostrzegawcze lub kontrolki nie zapalają się na początku,
przy obróceniu kluczyka do pozycji "ON" lub jeśli lampki ostrzegawcze lub
kontrolki pozostają zapalone, należy skontrolować odpowiednie obwody
prądowe.

Lampka ostrzegawcza ABS powinna zapalić się, gdy kluczyk jest przekręcony do
pozycji ”ON”, a następnie zgasnąć przy jeździe z prędkością 10 km/h lub wyższą.

UWAGA:
Jeśli lampka ostrzegawcza ABS nie zapala się, lub nie gaśnie, jak wyjaśniono
powyżej, należy skontrolować obwód prądowy lampki.

2. Ustawić przekładnię w położeniu neutralnym. Lampka kontrolna biegu
jałowego powinna zapalić się. Jeśli lampka kontrolna nie zapala się, zlecić
Dealerowi Yamaha sprawdzenie obwodu elektrycznego.
3. Uruchomić silnik naciskając stronę ”” przełącznika start/wyłącznika silnika.
Jeśli silnik nie uruchomi się, zwolnić przełącznik, odczekać kilka sekund, a
następnie spróbować ponownie. Każda próba rozruchu powinna być jak
najkrótsza, aby nie rozładować akumulatora. Nie naciskać przełącznika
dłużej niż 10 sekund, przy każdej jednej próbie.

UWAGA:
Aby zapewnić silnikowi maksymalną trwałość, nigdy nie należy gwałtownie
przyśpieszać, kiedy silnik jest zimny!

Zmiana biegów




1. Pedał zmiany biegów
2. Pozycja biegu jałowego


Skrzynia biegów pozwala wykorzystać w maksymalnym stopniu moc silnika przy
danej prędkości i w różnych warunkach jazdy: przy ruszaniu, przyśpieszaniu, na
podjazdach itp.
Pozycje pedału zmiany biegów zostały przedstawione na powyższym rysunku.

WSKAZÓWKA
Aby ustawić bieg jałowy, należy energicznie nacisnąć pedał zmiany biegów, aż
ten znajdzie się na samym dole, a następnie lekko podciągnąć pedał do góry.

UWAGA:
• Nawet, jeśli przekładnia jest ustawiona w pozycji neutralnej, nie należy
toczyć motocykla przez długi okres czasu przy wyłączonym silniku, ani
holować na długich dystansach. Przekładnia jest prawidłowo smarowana
tylko podczas pracy silnika. Niedostateczne smarowanie może spowodować
uszkodzenie przekładni.

67

• Zawsze używaj sprzęgła podczas zmiany biegów, aby uniknąć uszkodzenia
silnika, przekładni i układu jezdnego, które nie są odporne na wymuszone
przesunięcia.

Aby ruszyć i przyspieszać
1. Nacisnąć dźwignię sprzęgła, aby odłączyć sprzęgło.
2. Włączyć pierwszy bieg. Lampka kontrolna pozycji neutralnej powinna
zgasnąć.
3. Otwierać stopniowo manetkę gazu i jednocześnie powoli zwolnić dźwignię
sprzęgła.
4. Przy zalecanych punktach zmiany biegów, podanych w poniższej tabeli,
zamknąć manetkę gazu, a w tym samym czasie szybko nacisnąć dźwignię
sprzęgła.
5. Włączyć drugi bieg. (Upewnić się, że nie został włączony bieg jałowy).
6. Otworzyć manetkę gazu i stopniowo zwalniać dźwignię sprzęgła.
7. Podczas przechodzenia do następnego wyższego biegu postępować
według tej samej procedury.

WSKAZÓWKA
W normalnych warunkach eksploatacji zaleca się stosować podane prędkości
do zmiany biegów.

Aby zwalniać
1. Zwolnić manetkę gazu i stosować jednocześnie hamulec przedni i tylny, aby
spowolnić prędkość.
2. Przy zalecanych punktach zmiany biegów, podanych w poniższej tabeli,
przełączyć na niższy bieg.
3. Gdy motocykl osiągnie prędkość 25 km/h. Jeśli silnik ma prawie zgasnąć lub
pracuje bardzo nierówno, nacisnąć dźwignię sprzęgła i zastosować hamulce
do spowolnienia motocykla i nadal redukować biegi, jeśli jest to konieczne.
4. Gdy motocykl został zatrzymany, przekładnia może być ustawiona w pozycji
neutralnej. Lampka kontrolna biegu jałowego powinna zapalić się i dźwignia
sprzęgła może być zwolniona.

OSTRZEŻENIE:
• Niewłaściwe hamowanie może spowodować utratę kontroli lub
przyczepności. Zawsze należy używać obu hamulców i stosować je płynnie.
• Upewnić się, że motocykl i silnik są wystarczająco spowolnione przed
włączeniem niższego biegu. Włączenie niższego biegu, gdy pojazd lub
prędkość obrotowa silnika jest zbyt wysoka może sprawić, że tylne koło straci
przyczepność. Może to spowodować utratę kontroli i doprowadzić do
wypadku i obrażeń. Może to również spowodować uszkodzenie silnika lub
układu napędowego.

Zalecane prędkości przy zmianie biegów
Zalecane prędkości przy zmianie biegów podczas przyspieszania i zwalniania są
przedstawione w poniższej tabeli.


Zmiana biegu na wyższy: !

68

1 → 2: 20 km/h
2 → 3: 30 km/h
3 → 4: 40 km/h
4 → 5: 50 km/h
5 → 6: 60 km/h
Zmiana biegu na niższy:
6→ 5: 45 km/h
5 → 4: 35 km/h
4 → 3: 25 km/h

Wskazówki dotyczące zmniejszenia zużycia paliwa
Zużycie paliwa w znacznym stopniu zależy od stylu jazdy kierowcy. Poniżej
podajemy kilka wskazówek, które pomogą uniknąć niepotrzebnego zużycia
paliwa:
• Szybko przełączać na wyższy bieg, aby uniknąć wysokich obrotów silnika
podczas przyspieszania.
• Unikać stosowania międzygazu przy redukcji biegu i niepotrzebnych,
wysokich obrotów silnika bez obciążenia.
• Wyłączyć silnik, zamiast pozostawać na biegu jałowym przez dłuższy czas (np.
w korkach, na światłach lub na przejazdach kolejowych).

Docieranie silnika
Najważniejszy okres dla długotrwałości użytkowania silnika Twojego motocykla,
to pierwsze przejechane 1600 km. Z tego powodu, należy uważnie przeczytać
poniższy materiał.
Ponieważ silnik jest nowy, nie wolno nadmiernie obciążać go przez pierwsze 1600
km. Poszczególne części w silniku docierają się i polerują do odpowiednich luzów
eksploatacyjnych. Podczas tego okresu należy unikać wysokich obrotów,
dłuższej jazdy na pełnych obrotach oraz innych obciążeń, które mogłoby
prowadzić do przegrzania silnika

0 - 1000 km
Unikać przedłużonej jazdy na obrotach powyżej 4500 obr./min.

UWAGA:
Po przejechaniu 1000 km należy wymienić olej silnikowy, olej przekładniowy
oraz kasetę lub wkład filtra oleju.


1000 - 1600 km
Unikać przedłużonej jazdy na obrotach powyżej 5400 obr./min.

1600 km i powyżej
Można wykorzystywać pełny zakres mocy i obrotów silnika.

UWAGA:
• Utrzymać prędkość obrotową silnika poza czerwoną strefą tachometru.
• W przypadku jakichkolwiek problemów z silnikiem w czasie docierania
silnika, należy natychmiast skonsultować się z Dealerem Yamaha.

Parkowanie

69

Podczas parkowania, wyłączyć silnik, a następnie wyjąć kluczyk ze stacyjki.

OSTRZEŻENIE:
• Silnik i układ wydechowy rozgrzewają się do wysokich temperatur. Należy
tak zaparkować motocykl, aby przechodnie i dzieci nie byli narażeni na
oparzenie.
• Nie należy parkować motocykla na podłożu pochyłym lub miękkim, gdyż
motocykl może się przewrócić.
• Nie należy parkować motocykla w miejscach, gdzie istnieje zagrożenie
pożarowe lub w pobliżu materiałów łatwopalnych.


OKRESOWA KONSERWACJA I REGULACJE

Okresowe przeglądy, regulacje i smarowanie zachowają motocykl w najbardziej
efektywnym i bezpiecznym stanie technicznym. Troska o bezpieczeństwo jest
podstawowym obowiązkiem dobrego motocyklisty.
Częstotliwość smarowania i przeglądów podane w tabeli powinny być ściśle
przestrzegane. Należy jednak wziąć pod uwagę, że pogoda, teren, po którym
jeździ motocykl, uwarunkowania geograficzne, różne cele, do których jest
używany, wpływają na zmniejszenie odstępów czasu pomiędzy przeglądami i
obsługą techniczną. W tym rozdziale znajdują się informacje o najważniejszych
czynnościach kontrolnych, regulacyjnych i smarowaniu.

OSTRZEŻENIE:
Przed przystąpieniem do wykonania czynności serwisowych należy wyłączyć
silnik. Odstąpienie od tej czynności może grozić poważnymi konsekwencjami.
• Elementy obrotowe pracującego silnika mogą spowodować zranienie ciała,
zniszczenie ubrania, a elektryczne elementy mogą porazić prądem lub
oparzyć.
• Uruchomienie silnika podczas serwisowania pojazdu może prowadzić do
uszkodzenia wzroku, oparzenia, pożaru lub zatrucia tlenkiem węgla - co
może doprowadzić do śmierci. Szczegóły w punkcie: ”Unikać wdychania
trujących spalin”.


OSTRZEŻENIE:
Tarcze hamulcowe, zaciski, bębny i okładziny cierne mogą nagrzewać się w
trakcie używania. Aby uniknąć oparzeń, przed dotykaniem elementów
hamulcowych odczekaj, aby ostygły.

Kontrola emisji spalin nie tylko zapewnia czystsze powietrze, ale także jest
niezbędna do prawidłowego działania silnika i uzyskania jego maksymalnej
wydajności. W następujących okresowych tabelach konserwacji usługi związane
z kontrolą emisji są pogrupowane oddzielnie. Usługi te wymagają
specjalistycznych danych, wiedzy i sprzętu. Konserwacja, wymiana lub naprawa
urządzeń i systemów kontroli emisji spalin mogą być wykonywane przez każdy
zakład naprawy lub osobę, która uzyskała certyfikat (jeśli ma to zastosowanie). ! ! !

70

Dealerzy Yamaha są szkoleni i wyposażeni w celu wykonywania tych
konkretnych usług.

Zestaw narzędzi podręcznych






1. Zestaw narzędzi podręcznych


Zestaw narzędzi podręcznych znajduje się pod siedziskiem kierowcy (szczegóły
w punkcie: ”Siedzisko”).
Niektóre czynności konserwacyjne i naprawy, wyszczególnione w tej Instrukcji,
mogą być wykonane przez samego użytkownika. Narzędzia podręczne
wystarczą do okresowych przeglądów i wykonywania drobnych napraw.
Niektóre czynności i regulacje wymagają jednak dodatkowych narzędzi np.
klucza dynamometrycznego.

WSKAZÓWKA
Jeśli nie posiadasz narzędzi lub doświadczenia, niezbędnych do wykonania
określonej pracy, zleć naprawę Dealerowi Yamaha.

WSKAZÓWKA
• Niektóre czynności należy przeprowadzać raz do roku, niezależnie od
przebiegu licznika, z wyjątkiem przypadków, gdy konserwacja jest oparta na
kilometrach lub w przypadku modeli na rynek Wielkiej Brytanii i konserwacji
opartej na milach.
• Po przebiegu 50000 km, należy powtórzyć terminy konserwacji począwszy od
wskazań licznika 10000 km.
• Pozycje oznaczone gwiazdką powinny być wykonywane przez Dealera
Yamaha, gdyż wymagają specjalnych narzędzi, danych i umiejętności
technicznych.

Tabela czynności okresowych dla systemu kontroli emisji spalin

Pozycja Sprawdzenie lub prace
konserwacyjne
Odczyt licznika (km)

Coroczna


1000

10000 20000 30000 40000
* Przewody
paliwowe
• Sprawdzić, czy nie mają
pęknięć i uszkodzeń.
• Wymienić w razie
potrzeby.
√ √ √ √ √
* Świece
zapłonowe
• Sprawdzić stan.
• Wyregulować szczelinę
świecy i oczyścić.
√ √
