Funções dos controlos e instrumentos
3-37
3

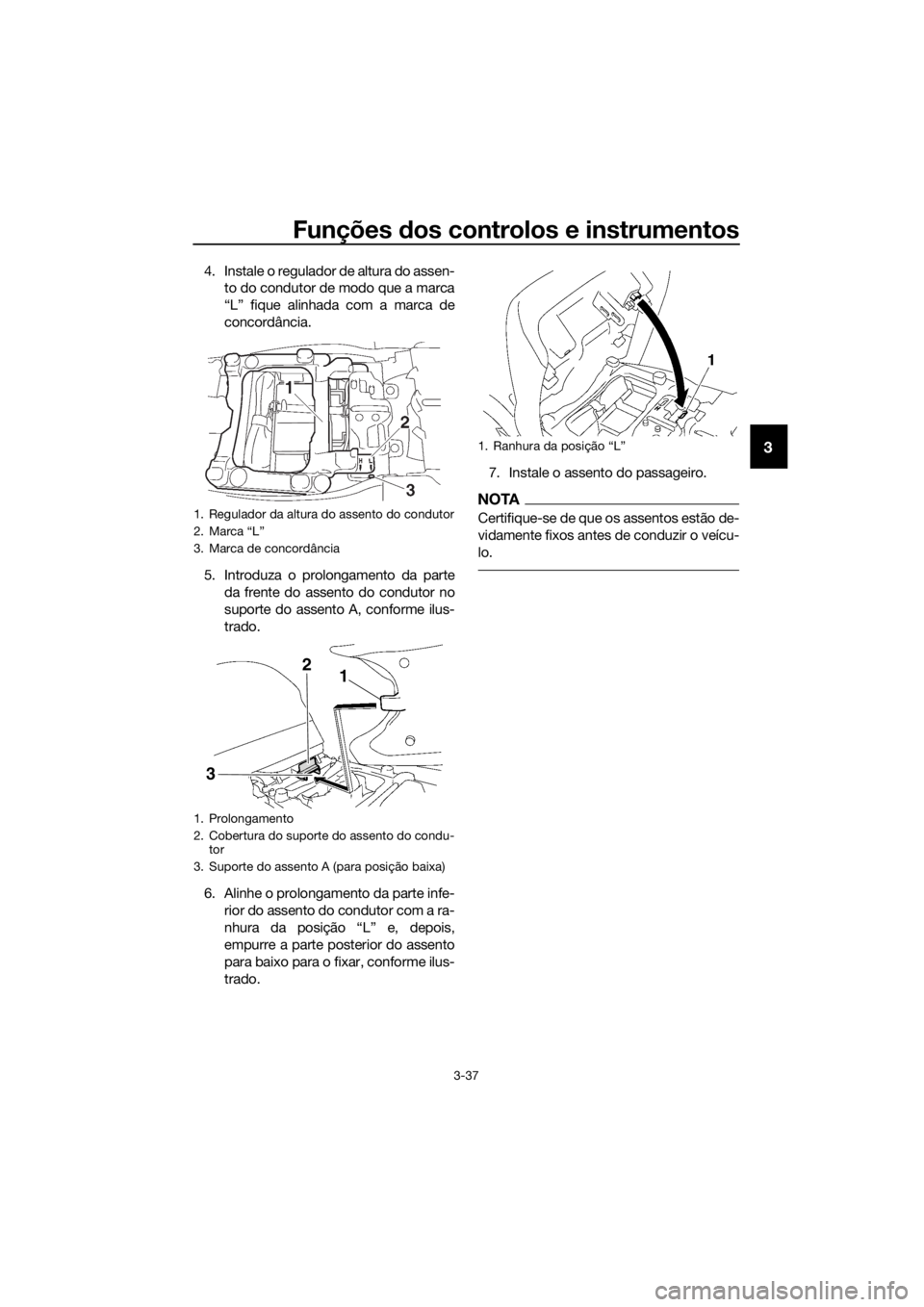

4. Instale o regulador de altura do assen-
to do condutor de modo que a marca
“L” fique alinhada com a marca de
concordância.
5. Introduza o prolongamento da parte da frente do assento do condutor no
suporte do assento A, conforme ilus-
trado.
6. Alinhe o prolongamento da parte infe- rior do assento do condutor com a ra-
nhura da posição “L” e, depois,
empurre a parte posterior do assento
para baixo para o fixar, conforme ilus-
trado. 7. Instale o assento do passageiro.
NOTA
Certifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo.1. Regulador da altura do assento do condutor
2. Marca “L”
3. Marca de concordância
1. Prolongamento
2. Cobertura do suporte do assento do condu-
tor
3. Suporte do assento A (para posição baixa)
12
3
1. Ranhura da posição “L”
UB96P1P0.book Page 37 Thursday, July 6, 2017 4:47 PM

Funções dos controlos e instrumentos
3-38
3
PAU73350
Compartimentos de armazena-
gem
Este veículo está equipado com dois com-
partimentos de armazenagem.
O compartimento de armazenagem A en-
contra-se por baixo do assento do condu-
tor. (Consulte a página 3-34.)
O compartimento de armazenagem B en-
contra-se por baixo do assento do passa-
geiro. (Consulte a página 3-34.)
PRECAUÇÃO
PCA23290
A IMU não po de ser repara da pelo utili-
za dor e é muito sensível, pelo que d esa-
conselhamos que a tampa de proteção
seja removi da, que sejam coloca das
materiais estranhos perto da IMU, ou
que a IMU seja manusea da diretamente. 
Não desloque nem reinstale a IMU
noutro local.
 Não sujeite a IMU a impactos fortes
ou a humi dad e.
 Não obstrua o orifício de ventilação
d a IMU e não limpe com ar compri-
mi do.
Quando guardar documentos ou outros ar-
tigos num compartimento de armazena-
gem, não se esqueça de os colocar num
saco de plástico para que não se molhem.
Quando lavar o veículo, tenha cuidado para
não deixar entrar água nos compartimen-
tos de armazenagem.
AVISO
PWA14421
 Não exce da o limite de carga de
1 kg (2 lb) para o compartimento de
armazenagem A.
 Não exce da o limite de carga de
3 kg (7 lb) para o compartimento de
armazenagem B.
 Não exce da a carga máxima de
212 kg (467 lb) no veículo.

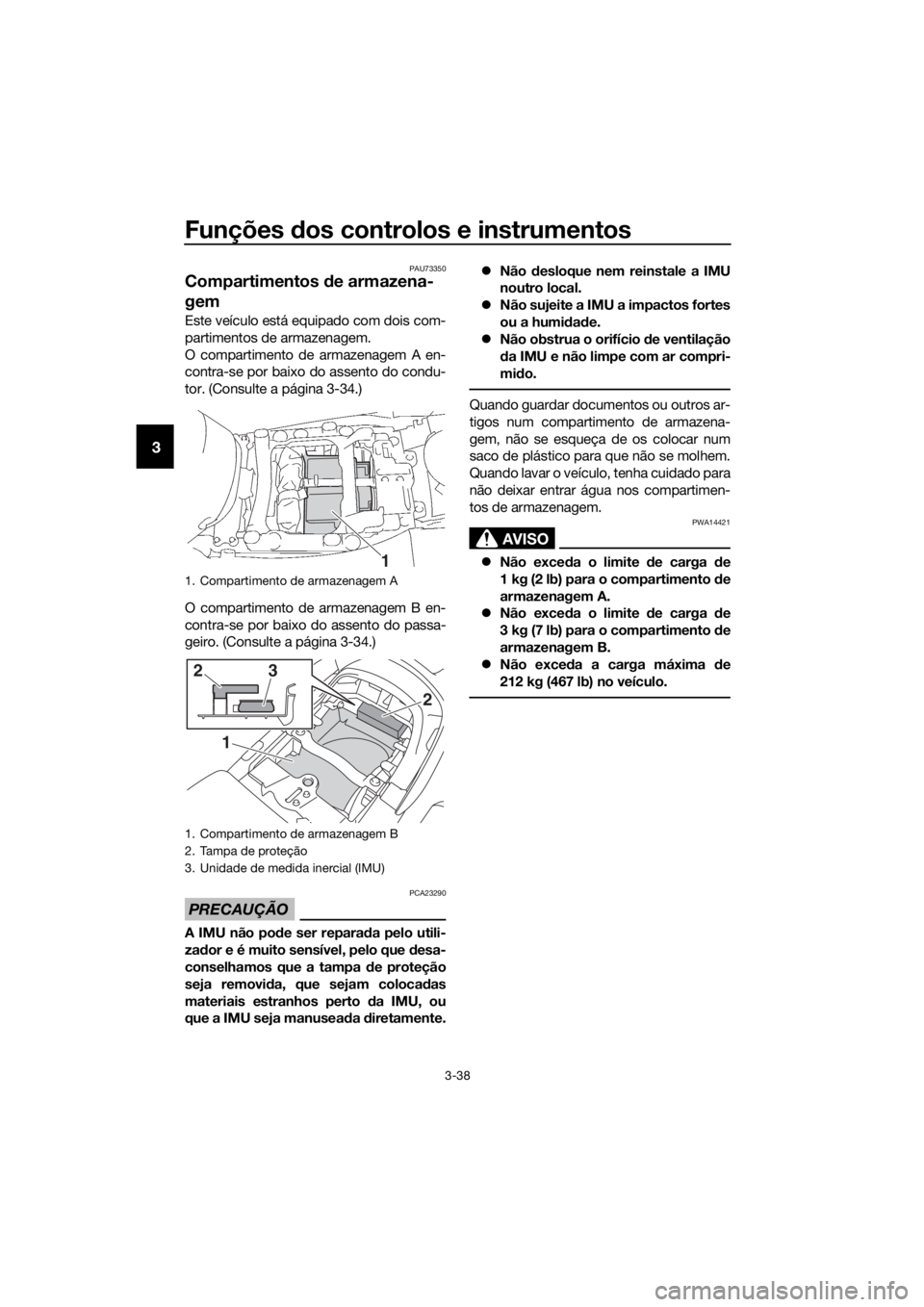

1. Compartimento de armazenagem A
1. Compartimento de armazenagem B
2. Tampa de proteção
3. Unidade de medida inercial (IMU)
1
1
2
23
UB96P1P0.book Page 38 Thursday, July 6, 2017 4:47 PM

Funções dos controlos e instrumentos
3-39
3
PAU39482
Caixa acessória
A caixa acessória encontra-se junto do pai-
nel de contadores.

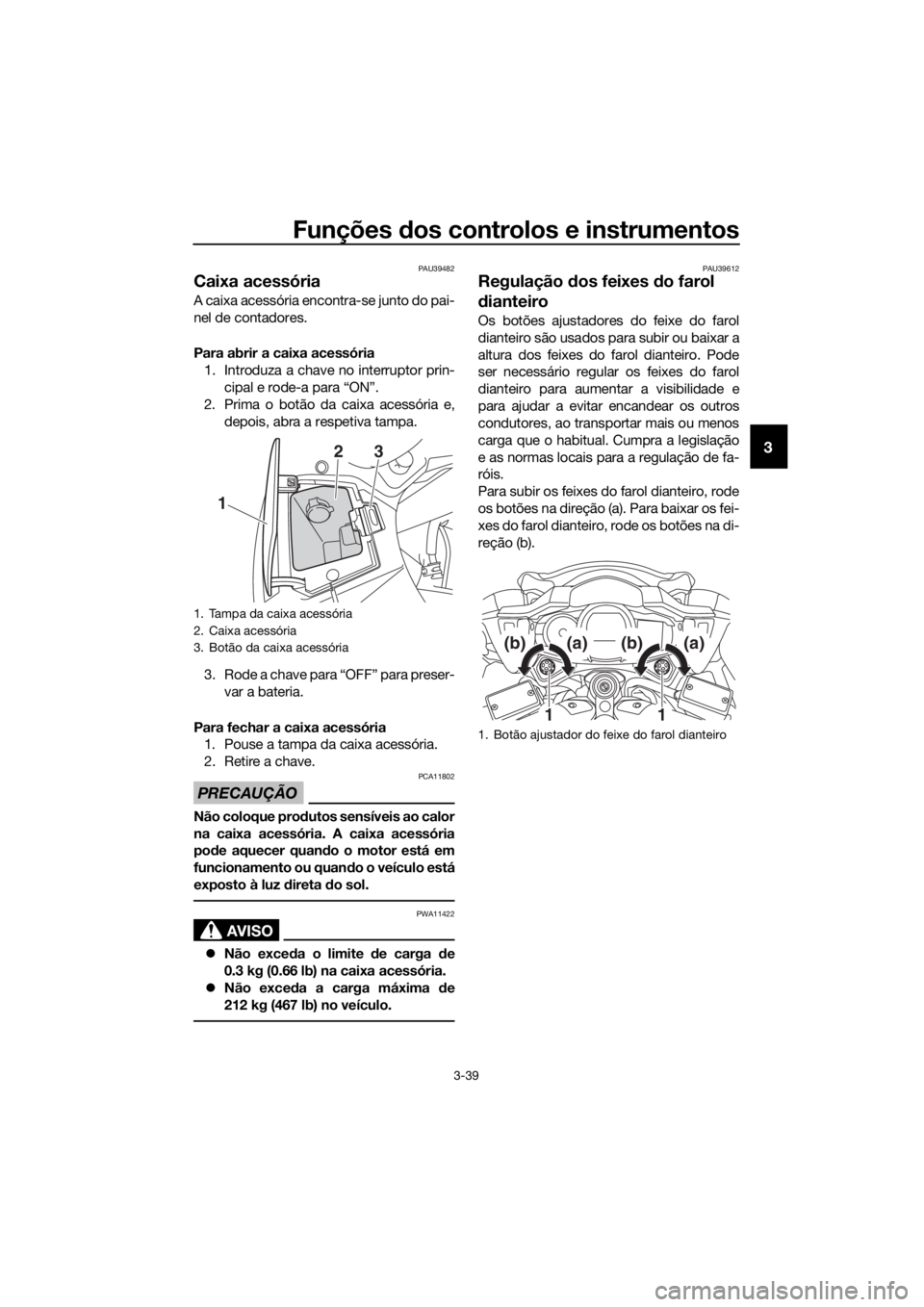

Para abrir a caixa acessória
1. Introduza a chave no interruptor prin- cipal e rode-a para “ON”.
2. Prima o botão da caixa acessória e,
depois, abra a respetiva tampa.
3. Rode a chave para “OFF” para preser- var a bateria.
Para fechar a caixa acessória 1. Pouse a tampa da caixa acessória.
2. Retire a chave.
PRECAUÇÃO
PCA11802
Não coloque prod utos sensíveis ao calor
na caixa acessória. A caixa acessória
pod e aquecer quan do o motor está em
funcionamento ou quan do o veículo está
exposto à luz direta do sol.
AVISO
PWA11422
 Não exce da o limite de carga de
0.3 kg (0.66 lb) na caixa acessória.
 Não exce da a carga máxima de
212 kg (467 lb) no veículo.
PAU39612
Regulação dos feixes do farol
d ianteiro
Os botões ajustadores do feixe do farol
dianteiro são usados para subir ou baixar a
altura dos feixes do farol dianteiro. Pode
ser necessário regular os feixes do farol
dianteiro para aumentar a visibilidade e
para ajudar a evitar encandear os outros
condutores, ao transportar mais ou menos
carga que o habitual. Cumpra a legislação
e as normas locais para a regulação de fa-
róis.
Para subir os feixes do farol dianteiro, rode
os botões na direção (a). Para baixar os fei-
xes do farol dianteiro, rode os botões na di-
reção (b).
1. Tampa da caixa acessória
2. Caixa acessória
3. Botão da caixa acessória
1
23
1. Botão ajustador do feixe do farol dianteiro
11
(b)(a)(b)(a)
UB96P1P0.book Page 39 Thursday, July 6, 2017 4:47 PM

Funções dos controlos e instrumentos
3-40
3
PAU39642
Posição do guia dor
O guiador pode ser ajustado numa de três
posições de acordo com a preferência do
condutor. Solicite a um concessionário
Yamaha que ajuste a posição do guiador.
PAU54151
Abrir e fechar as entra das de ar
d a carenagem
As entradas de ar da carenagem podem
ser abertas 20 mm (0.79 in) para aumentar
a ventilação de acordo com as condições
de condução.
Para abrir uma entra da de ar da carena-
gem 1. Retire o fixador rápido.
2. Deslize o painel da entrada de ar da
carenagem para a frente para des-
prender os prolongamentos das fen-
das inferiores e, depois, puxe o painel
para fora.
3. Introduza os prolongamentos nas fen- das superiores e, depois, deslize o
painel para trás.

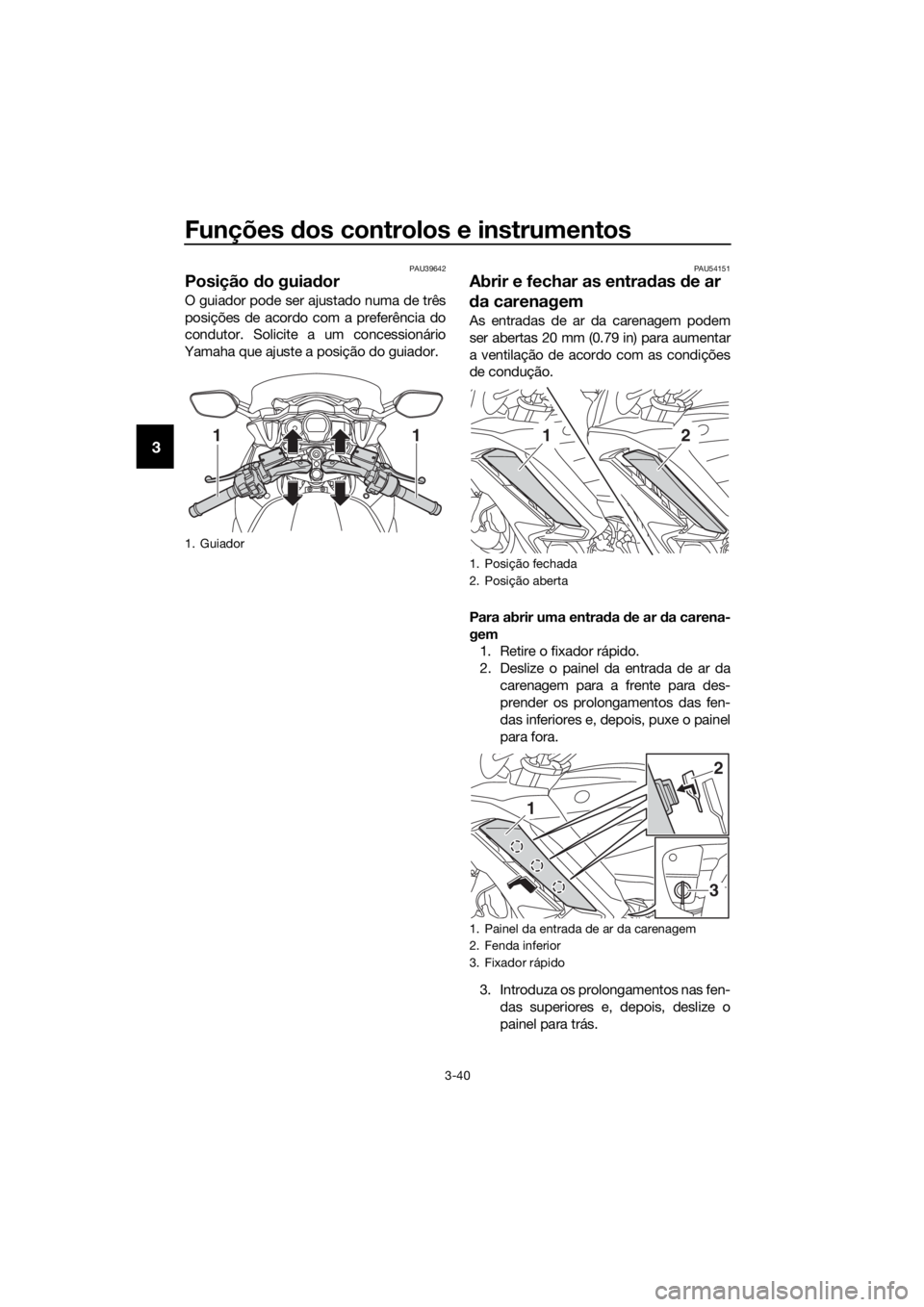

1. Guiador
11
1. Posição fechada
2. Posição aberta
1. Painel da entrada de ar da carenagem
2. Fenda inferior
3. Fixador rápido
12
3
1
2
UB96P1P0.book Page 40 Thursday, July 6, 2017 4:47 PM

Funções dos controlos e instrumentos
3-41
3
4. Instale o fixador rápido.
Para fechar uma entra da de ar d a care-
nagem 1. Retire o fixador rápido.
2. Deslize o painel da entrada de ar da
carenagem para a frente para des-
prender os prolongamentos das fen-
das superiores e, depois, puxe o
painel para fora.
3. Introduza os prolongamentos nas fen- das inferiores e, depois, deslize o pai-
nel para trás. 4. Instale o fixador rápido.
NOTA
Certifique-se de que os painéis das entra-
das de ar da carenagem estão devidamen-
te instalados antes de conduzir o veículo.
1. Prolongamento
2. Fenda superior
3. Fixador rápido
1. Painel da entrada de ar da carenagem
2. Fenda superior
3. Fixador rápido
1
3
2
3
1
2
1. Prolongamento
2. Fenda inferior
3. Fixador rápido
13
2
UB96P1P0.book Page 41 Thursday, July 6, 2017 4:47 PM

Funções dos controlos e instrumentos
3-42
3
PAU39672
Espelhos retrovisores
Os espelhos retrovisores deste veículo po-
dem ser recolhidos para a frente ou para
trás para estacionar em espaços aperta-
dos. Volte a colocar os espelhos na posi-
ção original antes de conduzir.
AVISO
PWA14372
Certifique-se de que coloca os espelhos
retrovisores na respetiva posição origi-
nal antes d e conduzir o veículo.
PAU55425
Ajustar a suspensão dianteira e
traseira
Este modelo está equipado com um siste-
ma de suspensão eletronicamente ajustá-
vel. A pré-carga do amortecedor traseiro e
as forças de amortecimento da forquilha
dianteira e do amortecedor traseiro podem
ser ajustadas.
AVISO
PWA12423
Pare o veículo antes de fazer ajustes ao
mó dulo do conta dor multifuncional. A
alteração dos ajustes durante a con du-
ção pod e distrair o con dutor e aumentar
o risco d e acidente.
Pré-carga
Ao conduzir com bagagem ou um passa-
geiro, use a função de ajuste da pré-carga
para ajustar o sistema de suspensão de
acordo com a carga. Há 4 pontos de afina-
ção de pré-carga.
NOTA
 A função de ajuste da pré-carga só
aparece com o motor em funciona-
mento.
 Quando o ponto de afinação da pré-
carga é alterado as forças de amorte-
cimento da suspensão dianteira e tra-
seira também são ajustadas em
conformidade. (Consulte a página
3-44.)
 Sobre o funcionamento a baixas tem-
peraturas:
• Quando utilizar a função de ajuste da pré-carga, não deverá haver
qualquer peso no veículo.
• Ao utilizar a função de ajuste da pré-carga com temperaturas am-
biente próximas ou abaixo de 0 °C
(32 °F), a luz de advertência do sis-
tema de suspensão poderá acen-
der-se.

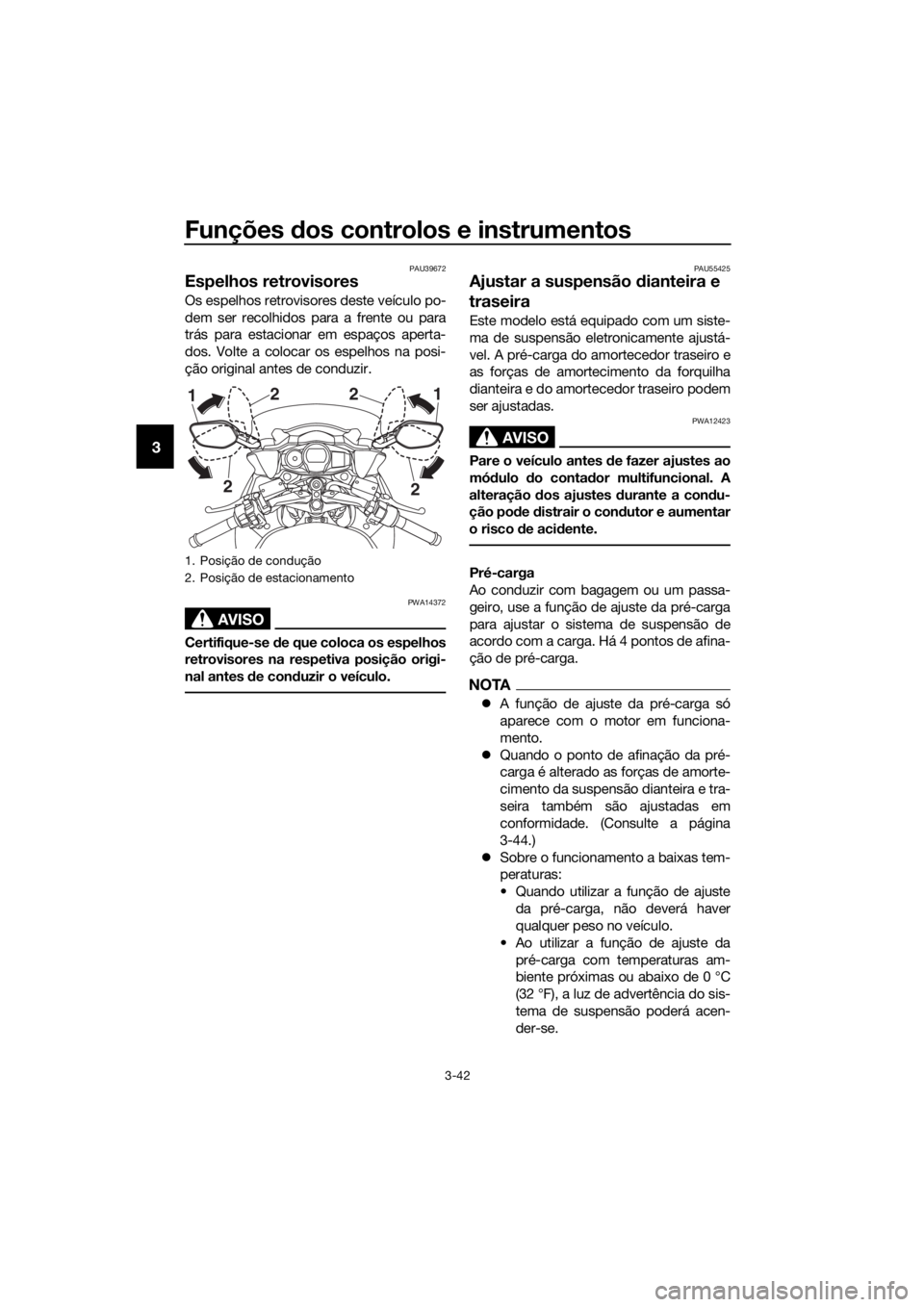

1. Posição de condução
2. Posição de estacionamento
2
2
1
2 2
1
UB96P1P0.book Page 42 Thursday, July 6, 2017 4:47 PM

Funções dos controlos e instrumentos
3-43
3
• A suspensão continuará a funcio-
nar normalmente mas a função de
ajuste da pré-carga não pode ser
usada.
• Para reiniciar a luz de advertência
do sistema de suspensão, aguarde
cerca de 6 minutos e desligue o in-
terruptor principal ou desligue ime-
diatamente o interruptor principal e
aguarde depois 6 minutos.
• Se a luz de advertência do sistema
de suspensão continuar acesa, so-
licite a um concessionário Yamaha
que verifique o veículo.
Para ajustar a pré-carga
1. Ligue o interruptor principal, ligue o motor e, depois, coloque a transmis-
são em ponto morto.
2. Prima o interruptor de menu para alte- rar o visor da função para a função de
ajuste da pré-carga. 3. Utilize o interruptor de seleção para
selecionar o pictograma do ponto de
afinação de pré-carga pretendido.
Selecione o ponto de afinação ade-
quado de entre os seguintes 4 picto-
gramas em função da condição da
carga.
Durante o ajuste da pré-carga, o visor
de informações apresenta um conjun-
to de pontos a moverem-se em círcu-
lo. Quando aparecer o pictograma
selecionado, o ajuste da pré-carga
está concluído.

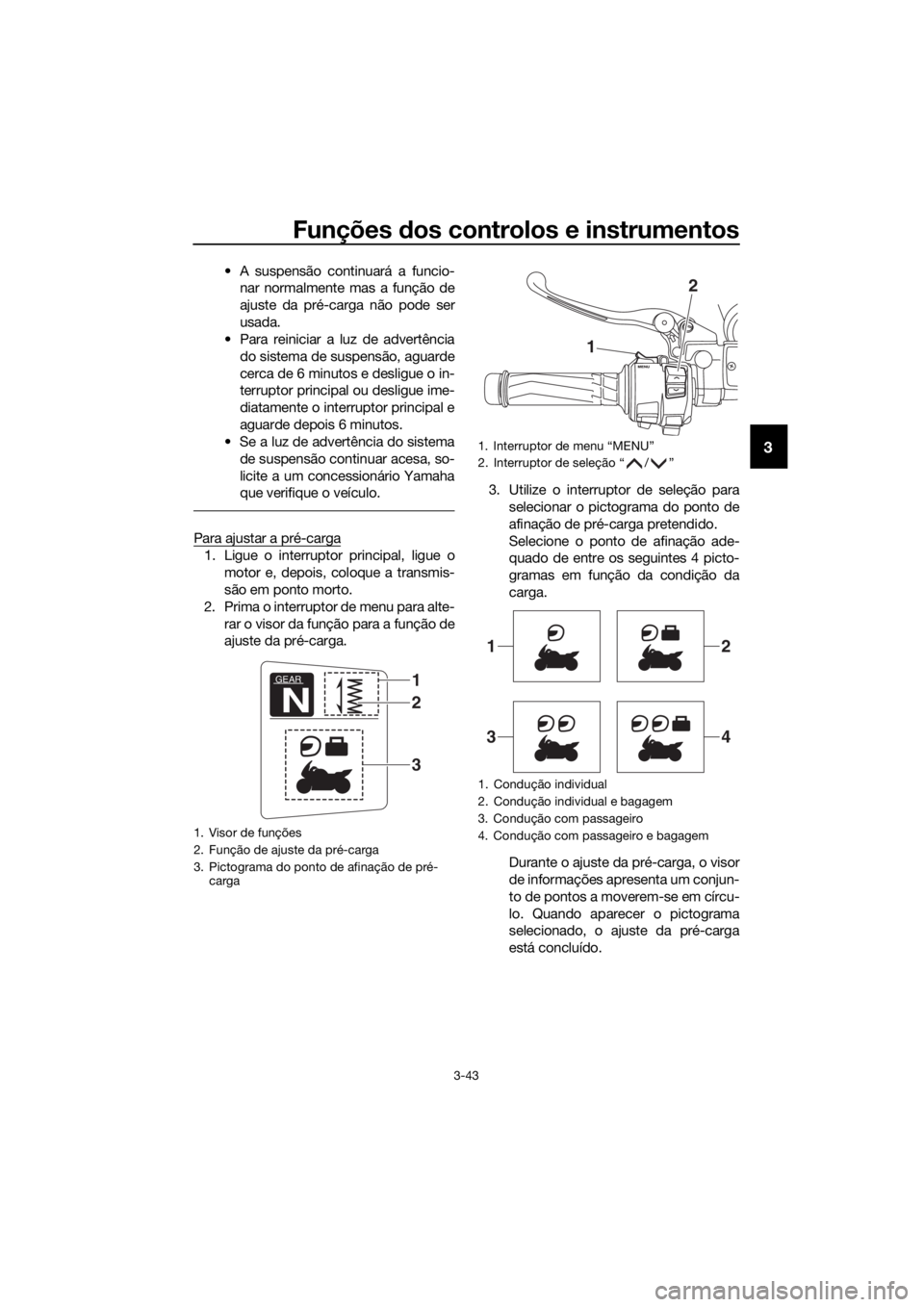

1. Visor de funções
2. Função de ajuste da pré-carga
3. Pictograma do ponto de afinação de pré-carga
GEAR
N
1
3
2
1. Interruptor de menu “MENU”
2. Interruptor de seleção “ / ”
1. Condução individual
2. Condução individual e bagagem
3. Condução com passageiro
4. Condução com passageiro e bagagem
1
2
12
34
UB96P1P0.book Page 43 Thursday, July 6, 2017 4:47 PM

Funções dos controlos e instrumentos
3-44
3Durante o ajuste da pré-carga, o visor de
informações pode mudar da forma que se
segue.

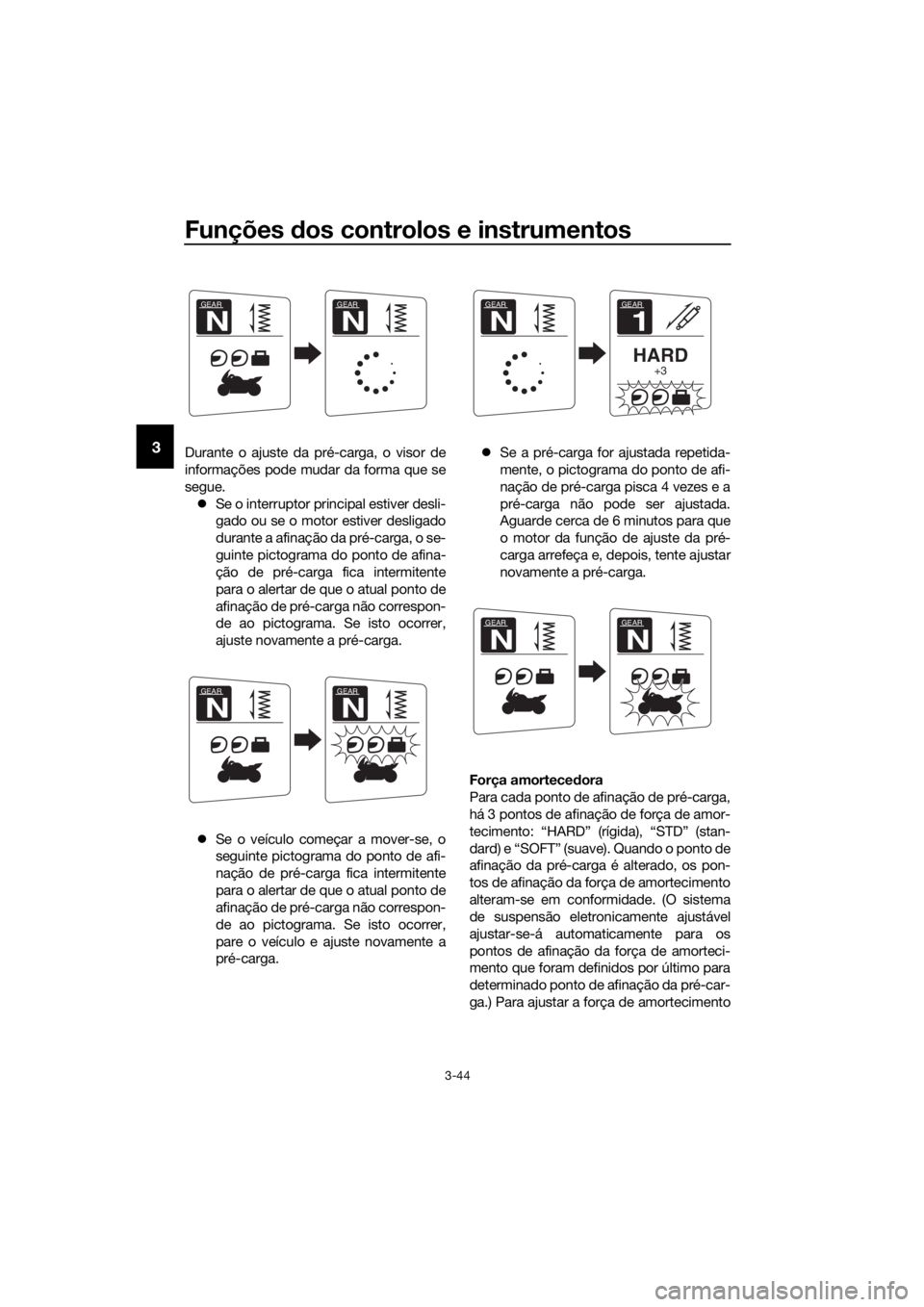

 Se o interruptor principal estiver desli-
gado ou se o motor estiver desligado
durante a afinação da pré-carga, o se-
guinte pictograma do ponto de afina-
ção de pré-carga fica intermitente
para o alertar de que o atual ponto de
afinação de pré-carga não correspon-
de ao pictograma. Se isto ocorrer,
ajuste novamente a pré-carga.
 Se o veículo começar a mover-se, o
seguinte pictograma do ponto de afi-
nação de pré-carga fica intermitente
para o alertar de que o atual ponto de
afinação de pré-carga não correspon-
de ao pictograma. Se isto ocorrer,
pare o veículo e ajuste novamente a
pré-carga. 
Se a pré-carga for ajustada repetida-
mente, o pictograma do ponto de afi-
nação de pré-carga pisca 4 vezes e a
pré-carga não pode ser ajustada.
Aguarde cerca de 6 minutos para que
o motor da função de ajuste da pré-
carga arrefeça e, depois, tente ajustar
novamente a pré-carga.

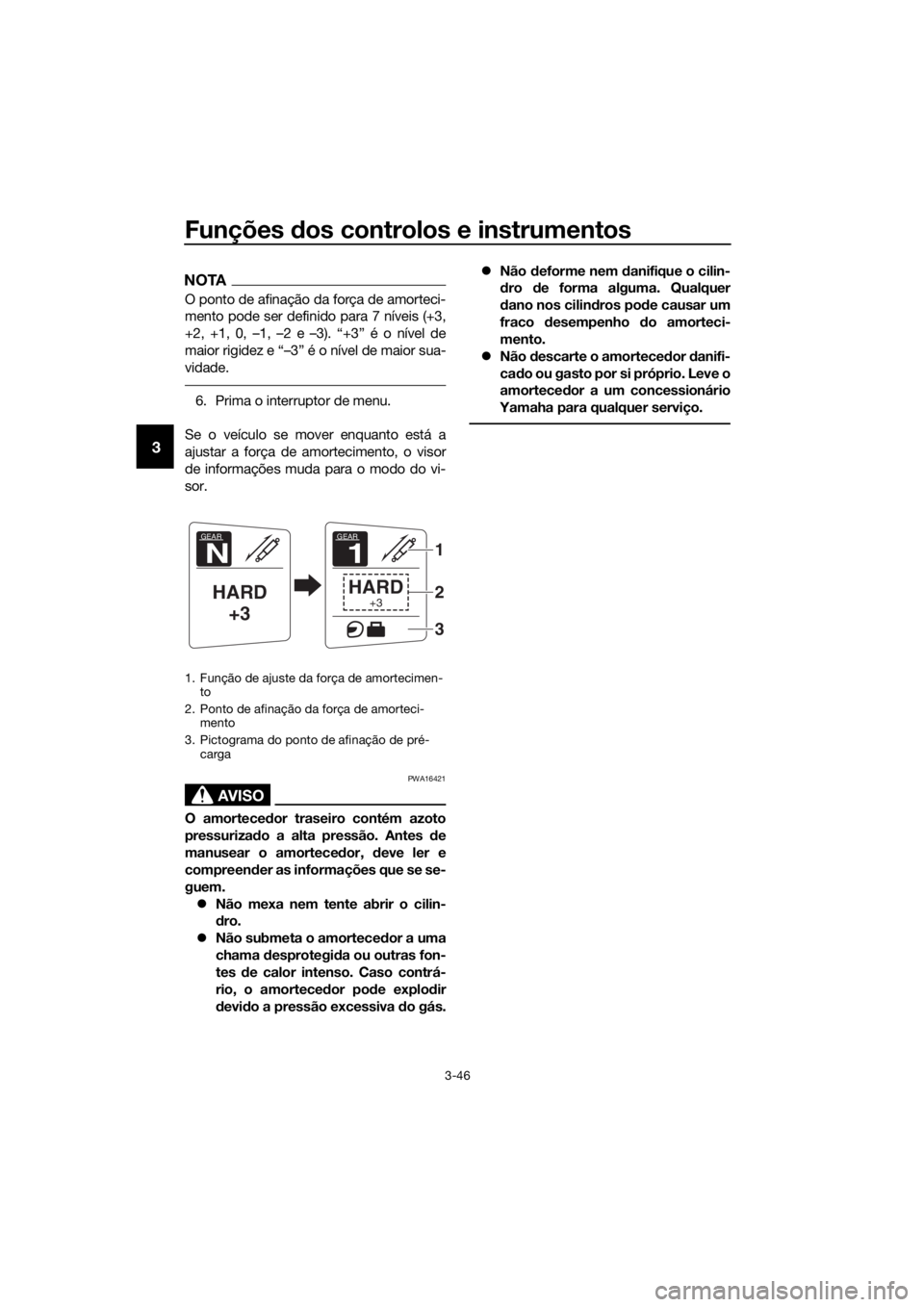

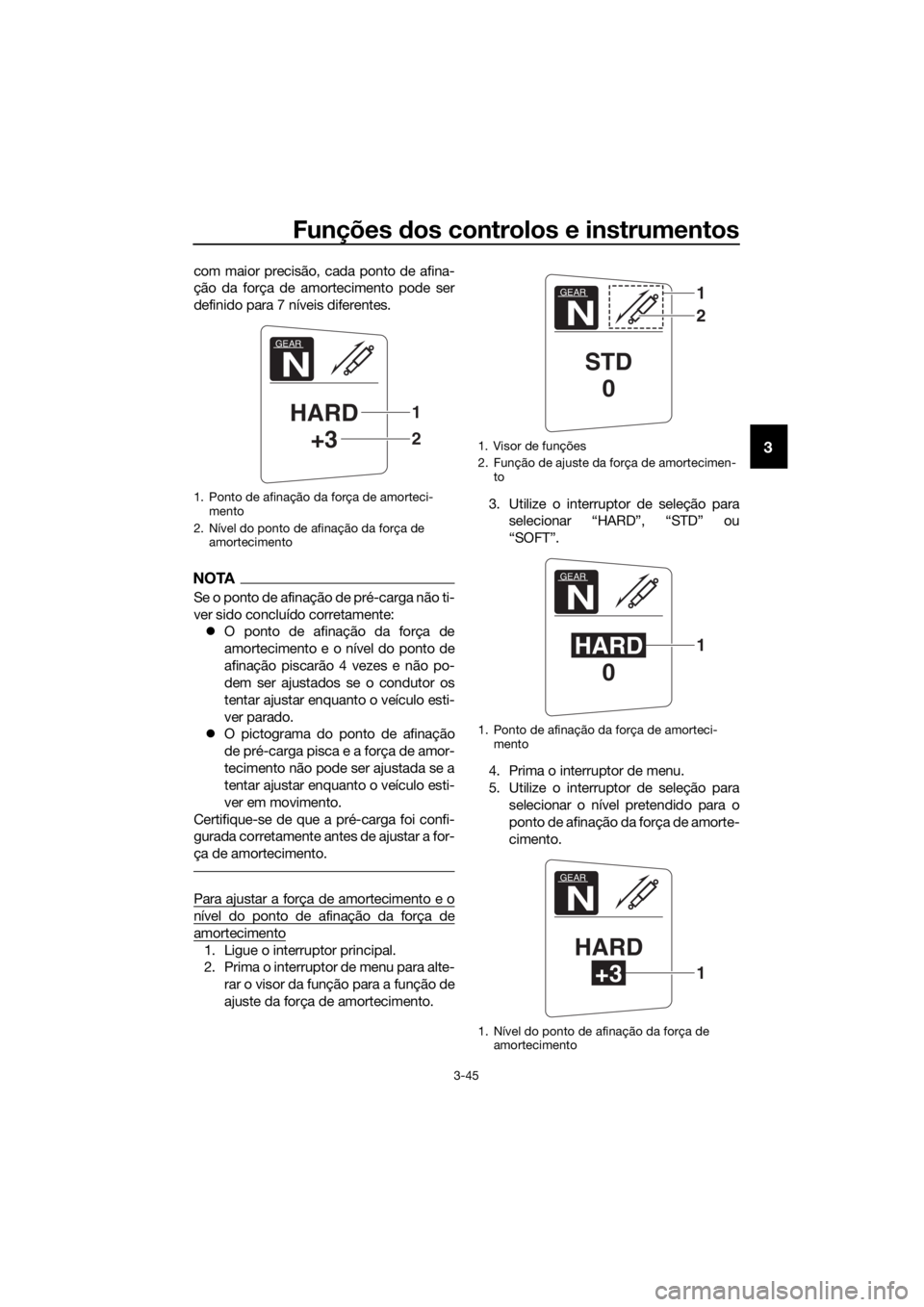

Força amortece dora
Para cada ponto de afinação de pré-carga,
há 3 pontos de afinação de força de amor-
tecimento: “HARD” (rígida), “STD” (stan-
dard) e “SOFT” (suave). Quando o ponto de
afinação da pré-carga é alterado, os pon-
tos de afinação da força de amortecimento
alteram-se em conformidade. (O sistema
de suspensão eletronicamente ajustável
ajustar-se-á automaticamente para os
pontos de afinação da força de amorteci-
mento que foram definidos por último para
determinado ponto de afinação da pré-car-
ga.) Para ajustar a força de amortecimento
GEAR
N
GEAR
N
GEAR
N
GEAR
N
GEAR
1
HARD+3
GEAR
N
GEAR
N
GEAR
N
UB96P1P0.book Page 44 Thursday, July 6, 2017 4:47 PM

Funções dos controlos e instrumentos
3-45
3
com maior precisão, cada ponto de afina-
ção da força de amortecimento pode ser
definido para 7 níveis diferentes.
NOTA
Se o ponto de afinação de pré-carga não ti-
ver sido concluído corretamente:
 O ponto de afinação da força de
amortecimento e o nível do ponto de
afinação piscarão 4 vezes e não po-
dem ser ajustados se o condutor os
tentar ajustar enquanto o veículo esti-
ver parado.
 O pictograma do ponto de afinação
de pré-carga pisca e a força de amor-
tecimento não pode ser ajustada se a
tentar ajustar enquanto o veículo esti-
ver em movimento.
Certifique-se de que a pré-carga foi confi-
gurada corretamente antes de ajustar a for-
ça de amortecimento.
Para ajustar a força de amortecimento e o
nível do ponto de afinação da força de
amortecimento
1. Ligue o interruptor principal.
2. Prima o interruptor de menu para alte- rar o visor da função para a função de
ajuste da força de amortecimento. 3. Utilize o interruptor de seleção para
selecionar “HARD”, “STD” ou
“SOFT”.
4. Prima o interruptor de menu.
5. Utilize o interruptor de seleção para selecionar o nível pretendido para o
ponto de afinação da força de amorte-
cimento.
1. Ponto de afinação da força de amorteci-mento
2. Nível do ponto de afinação da força de amortecimento
GEAR
N
HARD+3
2
1
1. Visor de funções
2. Função de ajuste da força de amortecimen-
to
1. Ponto de afinação da força de amorteci- mento
1. Nível do ponto de afinação da força de amortecimento
GEAR
N
STD0
1
2
GEAR
N
HARD 01
GEAR
N
HARD
+31
UB96P1P0.book Page 45 Thursday, July 6, 2017 4:47 PM

Funções dos controlos e instrumentos
3-46
3
NOTA
O ponto de afinação da força de amorteci-
mento pode ser definido para 7 níveis (+3,
+2, +1, 0, –1, –2 e –3). “+3” é o nível de
maior rigidez e “–3” é o nível de maior sua-
vidade.
6. Prima o interruptor de menu.
Se o veículo se mover enquanto está a
ajustar a força de amortecimento, o visor
de informações muda para o modo do vi-
sor.
AVISO
PWA16421
O amortece dor traseiro contém azoto
pressurizad o a alta pressão. Antes de
manusear o amortece dor, deve ler e
compreen der as informações que se se-
guem.  Não mexa nem tente abrir o cilin-
dro.
 Não submeta o amortece dor a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amorteced or pode explo dir
d evi do a pressão excessiva do gás. 
Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano nos cilin dros po de causar um
fraco desempenho do amorteci-
mento.
 Não descarte o amortece dor danifi-
ca do ou gasto por si próprio. Leve o
amorteced or a um concessionário
Yamaha para qualquer serviço.
1. Função de ajuste da força de amortecimen- to
2. Ponto de afinação da força de amorteci- mento
3. Pictograma do ponto de afinação de pré- carga
GEAR
N
HARD+3
GEAR
1
HARD+3
1
2
3
UB96P1P0.book Page 46 Thursday, July 6, 2017 4:47 PM
