Funções dos controlos e instrumentos
3-47
3
PAU15306
Descanso lateral
O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.
NOTA
O interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser con duzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e d istrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re-
gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
PAU63430
Sistema de corte d o circuito de
ignição
O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.
 Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.
 Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para
baixo.
 Corta o funcionamento do motor
quando a transmissão está engrena-
da e o descanso lateral é colocado
para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
UB96P1P0.book Page 47 Thursday, July 6, 2017 4:47 PM

Funções dos controlos e instrumentos
3-48
3

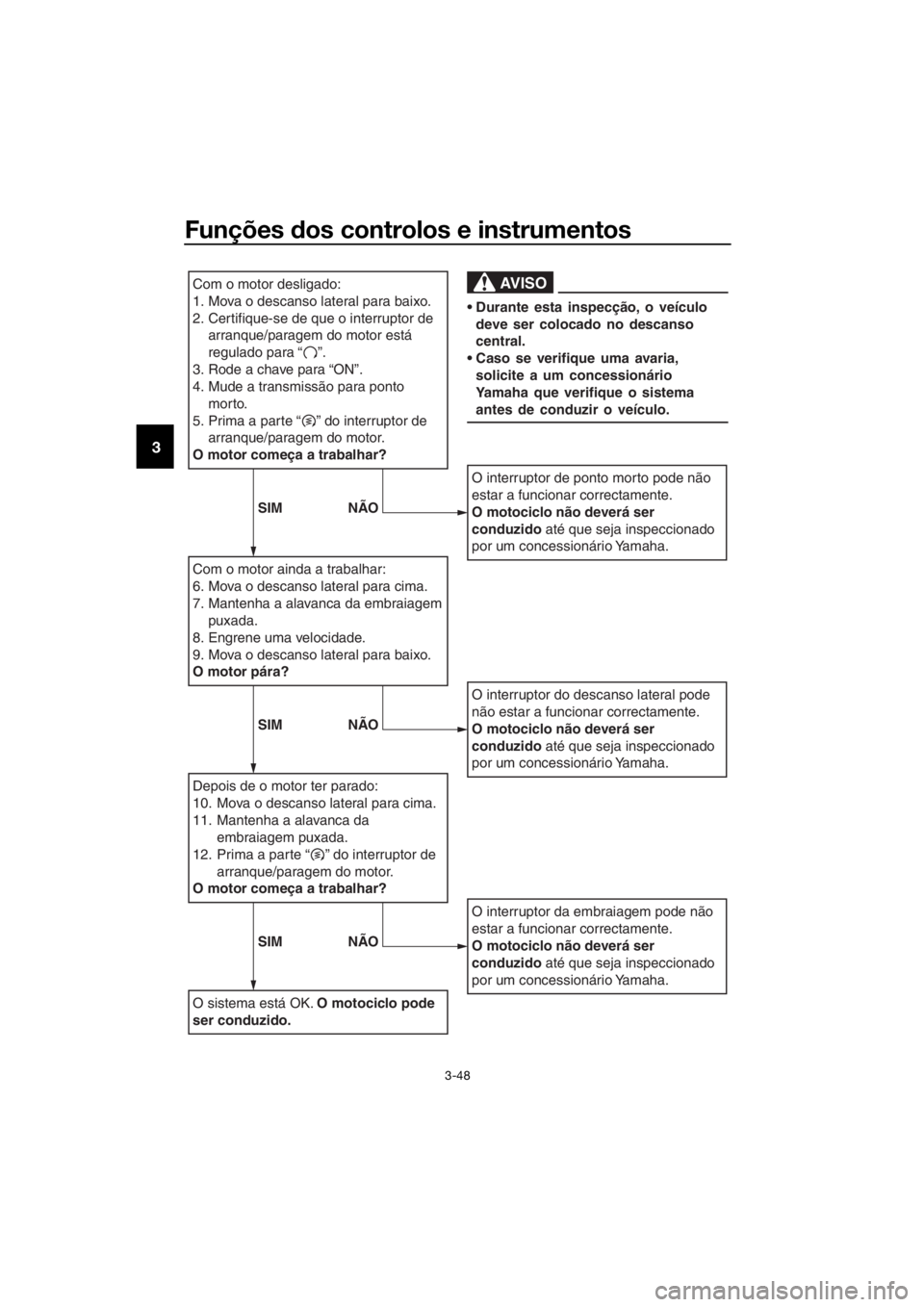

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2.
Certifique-se de que o interruptor de
arranque/paragem do motor está
regulado para “ ”.
3. Rode a chave para “ON”.
4. Mude a transmissão para ponto morto.
5.
Prima a parte “ ” do interruptor de
arranque/paragem do motor.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12.
Prima a parte “ ” do interruptor de
arranque/paragem do motor.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode
ser conduzido.
O interruptor de ponto morto pode não
estar a funcionar correctamente.
O motociclo não deverá ser
conduzido até que seja inspeccionado
por um concessionário Yamaha.
O interruptor do descanso lateral pode
não estar a funcionar correctamente.
O motociclo não deverá ser
conduzido até que seja inspeccionado
por um concessionário Yamaha.
O interruptor da embraiagem pode não
estar a funcionar correctamente.
O motociclo não deverá ser
conduzido até que seja inspeccionado
por um concessionário Yamaha.
AV I S O
Durante esta inspecção, o veículo deve ser colocado no descanso
central.
Caso se verifique uma avaria, solicite a um concessionário
Yamaha que verifique o sistema
antes de conduzir o veículo.
SIM NÃO
SIM NÃO
SIM NÃO
UB96P1P0.book Page 48 Thursday, July 6, 2017 4:47 PM

Funções dos controlos e instrumentos
3-49
3
PAU39657
Toma da CC auxiliar
AVISO
PWA14361
Para evitar choque elétrico ou curto-cir-
cuito, certifique-se de que a tampa está
instala da quan do a toma da CC auxiliar
não está a ser utiliza da.
PRECAUÇÃO
PCA15432
O acessório liga do à toma da CC auxiliar
não deve ser utiliza do com o motor des-
liga do e a carga nunca d everá exceder
30 W (2.5 A). Caso contrário, o fusível po-
d erá queimar ou a bateria po derá des-
carregar.
Este veículo está equipado com uma toma-
da CC auxiliar na caixa acessória.
Quando a chave estiver na posição “ON”,
pode ser utilizado um acessório de 12 V li-
gado à tomada CC auxiliar, só devendo ser
utilizado com o motor a trabalhar.
Utilização da toma da CC auxiliar
1. Abra a tampa da caixa acessória. (Consulte a página 3-39.)
2. Rode a chave para “OFF”.
3. Retire a tampa da tomada CC auxiliar.
4. Desligue o acessório.
5. Insira a ficha acessória na tomada CC auxiliar. 6. Rode a chave para “ON” e, depois, li-
gue o motor. (Consulte a página 5-2.)
7. Ligue o acessório.
1. Tampa da tomada CC auxiliar
1
1. Tomada CC auxiliar
1
UB96P1P0.book Page 49 Thursday, July 6, 2017 4:47 PM

Funções dos controlos e instrumentos
3-50
3
PAU73032
Luzes de curva
Este modelo está equipado com 3 luzes de
curva de cada lado. As luzes de curva
acendem-se para ajudar a iluminar a estra-
da quando o veículo está inclinado.
Consoante o sentido da mudança de dire-
ção, acendem-se a as luzes de curva do
lado correspondente. As luzes acendem-
se em sequência de dentro para fora, de-
pendendo do ângulo de inclinação do veí-
culo.
NOTA
Quando o veículo é ligado pela primeira
vez, as luzes de curva efetuam uma auto-
verificação. As luzes devem acender-se em
sequência, da interior para as exteriores e
voltar depois para a interior.
1. Luz de curva
11
UB96P1P0.book Page 50 Thursday, July 6, 2017 4:47 PM

Para sua segurança – verificações prévias à utilização
4-1
4
PAU63440
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas
condições de funcionamento. Cumpra sempre os procedimentos e intervalos de inspeção
e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspeciona do ou manti do em con dições, há mais possibili dad es
d e ocorrer um aci dente ou d anos no equipamento. Não utilize o veículo se detetar
algum problema. Se não for possível corrigir um problema através d os procedimen-
tos deste manual, solicite a um concessionário Yamaha que inspecione o veículo.
Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no
tubo de descarga do depósito de combustível e verifi-
que a ligação do tubo. 3-31,
3-33
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível
especificado.
• Verifique se o veículo apresenta fugas de óleo. 6-14
Óleo d a engrenagem
final • Verifique se o veículo apresenta fugas de óleo.
6-17
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até
ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 6-19
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se as pastilhas do travão apresentam desgas- te.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi- cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas. 6-28,
6-29
UB96P1P0.book Page 1 Thursday, July 6, 2017 4:47 PM

Para sua segurança – verificações prévias à utilização
4-2
4
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se as pastilhas do travão apresentam desgas- te.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi- cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas. 6-28,
6-29
Embraiagem • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi- cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas. 6-27,
6-29
Punho do acelerad or• Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha
que ajuste a folga do punho do acelerador e lubrifique o
cabo e o compartimento do punho. 6-22,
6-32
Cabos de controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 6-31
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face
de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija. 6-23,
6-26
Pe dais do travão e de
mu dança de veloci da-
d e • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos
pedais. 6-32
Alavancas do travão e
d a embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da
alavanca. 6-33
Descanso central, des-
canso lateral • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pivôs.
6-33
Fixa dores do chassis • Certifique-se de que todas as porcas, cavilhas e parafu-
sos estão devidamente alinhados.
• Se necessário, aperte-os. —
Instrumentos, luzes,
sinais e interruptores • Verifique o funcionamento.
• Se necessário, corrija.
—
ITEM VERIFICAÇÕES PÁGINA
UB96P1P0.book Page 2 Thursday, July 6, 2017 4:47 PM

Para sua segurança – verificações prévias à utilização
4-3
4
Interruptor do d escan-
so lateral • Verifique o funcionamento do sistema de corte do cir-
cuito de ignição.
• Se o sistema não estiver a funcionar corretamente, soli- cite a um concessionário Yamaha que verifique o veícu-
lo. 3-47
ITEM VERIFICAÇÕES PÁGINA
UB96P1P0.book Page 3 Thursday, July 6, 2017 4:47 PM

Utilização e questões importantes relativas à condução
5-1
5
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
pod erá per der o controlo d o veículo, o
que pod e causar um aci dente ou feri-
mentos.
PAU73460
NOTA
Este modelo está equipado com:
 uma unidade de medição de inércia
(IMU) que desliga o motor em caso de
capotagem. Neste caso, rode a chave
para “OFF” e depois para “ON” antes
de tentar voltar a ligar o motor. Se não
o fizer, o motor não ligará, apesar de
dar sinal quando o interruptor de ar-
ranque é premido.
 um sistema de paragem automática
do motor. O motor desliga-se auto-
maticamente se for deixado em ralenti
durante 20 minutos. Neste caso, bas-
ta premir o interruptor de arranque
para voltar a ligar o motor.
UB96P1P0.book Page 1 Thursday, July 6, 2017 4:47 PM

Utilização e questões importantes relativas à condução
5-2
5
PAU58242
Colocação do motor em funcio-
namento
Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes
condições:
 A transmissão está em ponto morto.
 A transmissão está engrenada com a
alavanca da embraiagem acionada e
o descanso lateral para cima.
Consulte a página 3-47 para obter
mais informações.
1. Rode a chave para “ON” e certifique- se de que o interruptor de arran-
que/paragem do motor está regulado
para “ ”.
As seguintes luzes de advertência e
indicadores luminosos deverão acen-
der-se durante alguns segundos e de-
pois apagar-se. Luz de advertência do nível de
óleo
 Luz de advertência de problema
no motor
 Indicador luminoso do sistema
de controlo de tração
 Indicadores luminosos do con-
trolo de cruzeiro
 Luz de advertência do sistema
de suspensão
 Indicador luminoso do sistema
imobilizador
PRECAUÇÃO
PCA11834
Se não se acen der nenhum ind icador ou
luz de a dvertência inicialmente, quan do
a chave é ro dad a para “ON”, ou se um
in dica dor ou luz de ad vertência perma-
necer aceso, consulte a página 3-4 para
obter informações sobre a verificação
d o circuito d o indica dor e luz d e adver-
tência correspon dente.
A luz de advertência do ABS deve
acender-se quando a chave é rodada
para “ON” e desligar-se depois de ser
atingida uma velocidade de 10 km/h
(6 mi/h) ou superior.
PRECAUÇÃO
PCA17682
Se a luz de ad vertência do ABS não se
acen der e d epois se apagar conforme
explicad o acima, consulte a página 3-4
para obter informações sobre a verifica-
ção do circuito da luz d e advertência.
2. Mude a transmissão para ponto mor-
to. O indicador luminoso de ponto
morto deve acender-se. Se não acen-
der, solicite a um concessionário
Yamaha que verifique o circuito elétri-
co.
3. Coloque o motor em funcionamento premindo a parte “ ” do interruptor
de arranque/paragem do motor.
Se o motor não arrancar, solte o inter-
ruptor de arranque/paragem do mo-
tor, aguarde alguns segundos e tente
novamente. Cada tentativa de arran-
que deve ser o mais pequena possível
para preservar a bateria. Não tente fa-
zer o motor arrancar durante mais de
10 segundos por tentativa.
PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profun damente com o motor
frio!
UB96P1P0.book Page 2 Thursday, July 6, 2017 4:47 PM

Utilização e questões importantes relativas à condução
5-3
5
PAU16673
Mu dança de veloci dad es
A mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.
As posições das velocidades estão ilustra-
das na imagem.
NOTA
Para colocar a transmissão em ponto mor-
to, pressione repetidamente o pedal de
mudança de velocidades até este atingir o
fim do percurso e, finalmente, suba-o ligei-
ramente.
PRECAUÇÃO
PCA10261
 Mesmo com a transmissão em
ponto morto, não deslize o motoci-
clo durante longos perío dos de
tempo com o motor desliga do e
não o reboque durante gran des dis-
tâncias. A transmissão é devi da-
mente lubrifica da apenas quan do o
motor está a funcionar. Uma lubrifi-
cação ina dequad a poderá danificar
a transmissão.
 Utilize sempre a embraiagem para
mu dar de veloci dad e de mo do a
evitar danos no motor, na transmis-
são e no sistema d e transmissão, que não estão concebi
dos para su-
portar o choque de uma mu dança
d e veloci dad e forçad a.
PAU16682Para arrancar e acelerar
1. Puxe a alavanca da embraiagem para desengatar a embraiagem.
2. Engrene a transmissão em primeira
velocidade. O indicador luminoso de
ponto morto deve apagar-se.
3. Abra o acelerador gradualmente e, si-
multaneamente, liberte lentamente a
alavanca da embraiagem.
4. Nos pontos de mudança de velocida-
de recomendados na tabela a seguir,
feche o acelerador e, simultaneamen-
te, aperte rapidamente a alavanca da
embraiagem.
5. Engrene a transmissão em segunda velocidade. (Verifique se não engrena
a transmissão em ponto morto.)
6. Abra parcialmente o acelerador e li- berte gradualmente a alavanca da
embraiagem.
7. Execute o mesmo procedimento para engrenar a transmissão na mudança
superior seguinte.
NOTA
Para mudança de velocidades em condi-
ções normais de operação, use os pontos
de mudança de velocidade recomenda-
dos.
PAU58270Para desacelerar
1. Liberte o acelerador e aplique os tra-
vões dianteiro e traseiro suavemente
para abrandar o motociclo.
2. Nos pontos de mudança de velocida-
de recomendados na tabela a seguir,
engrene uma velocidade inferior.
3. Quando o motociclo atinge 25 km/h
(16 mph), quando o motor está pres-
tes a parar ou se funcionar irregular-
1. Pedal de mudança de velocidades
2. Ponto morto
UB96P1P0.book Page 3 Thursday, July 6, 2017 4:47 PM
