Mantenimiento y ajustes periódicos
6-31
6
SAU22754
Cambio de los líqui dos de freno y
embrague
Solicite a un concesionario Yamaha que
cambie los líquidos de frenos y embrague
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase. Además, se deben cambiar las jun-
tas de aceite de las bombas y las pinzas de
freno y embrague, así como los tubos de
freno y embrague según los intervalos indi-
cados a continuación o siempre que estén
dañados o presenten fugas.
 Juntas de estanqueidad: cambiar
cada dos años.
 Tubo de freno y tubo flexible del em-
brague: cambiar cada cuatro años.
SAU23098
Comprobación y engrase de los
cables
Antes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los
cables y sus extremos si es necesario. Si
un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un
concesionario Yamaha. ¡ADVERTENCIA!
Si se d aña el alojamiento exterior de los
cables, es posible que se origine óxi do
en el interior y que se causen interferen-
cias con el movimiento del cable. Cam-
bie los cables dañad os lo antes posible
para evitar situaciones que no sean se-
guras.
[SWA10712]
Lubricante recomen dad o:
Lubricante para cables de Yamaha
o cualquier otro lubricante adecua-
do
UB96S1S0.book Page 31 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-32
6
SAU23115
Comprobación y engrase del
puño del acelera dor y el cable
Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
El cable del acelerador está provisto de una
cubierta de goma. Verifique que la cubierta
esté bien colocada. Aunque esté bien colo-
cada, la cubierta no protege por completo
el cable contra la penetración de agua. Por
tanto, evite echar agua directamente sobre
la cubierta o el cable cuando lave el vehícu-
lo. Si la cubierta del cable se ensucia, lím-
piela con un trapo húmedo.
SAU44276
Comprobación y engrase de los
pe dales de freno y cambio
Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.
Ped al de freno
Ped al de cambio
Lubricante recomen dad o:
Grasa de jabón de litio
UB96S1S0.book Page 32 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-33
6
SAU43602
Comprobación y engrase de las
manetas de freno y embrague
Antes de cada utilización debe verificar el
funcionamiento de las manetas de freno y
embrague y engrasar los pivotes de las
mismas si es necesario.
Maneta de freno
Maneta de embrague
SAU23215
Verificación y engrase del caba-
llete central y el caballete lateral
Antes de cada utilización debe comprobar
el funcionamiento de los caballetes central
y lateral y engrasar los pivotes y las super-
ficies de contacto metal-metal según sea
necesario.
ADVERTENCIA
SWA10742
Si el caballete central o el lateral no su-
ben y bajan con suavi dad , hágalos revi-
sar o reparar en un concesionario
Yamaha. De lo contrario, pue den tocar
el suelo y d istraer al con ductor, con el
consiguiente riesgo de que este pier da
el control.
Lubricante recomen dad o:
Grasa de silicona
Lubricante recomen dad o:
Grasa de jabón de litio
UB96S1S0.book Page 33 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-34
6
SAU23273
Comprobación de la horquilla
d elantera
Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento perió-
dico y engrase.
Para comprobar el esta do
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas
de aceite.
Para verificar el funcionamiento

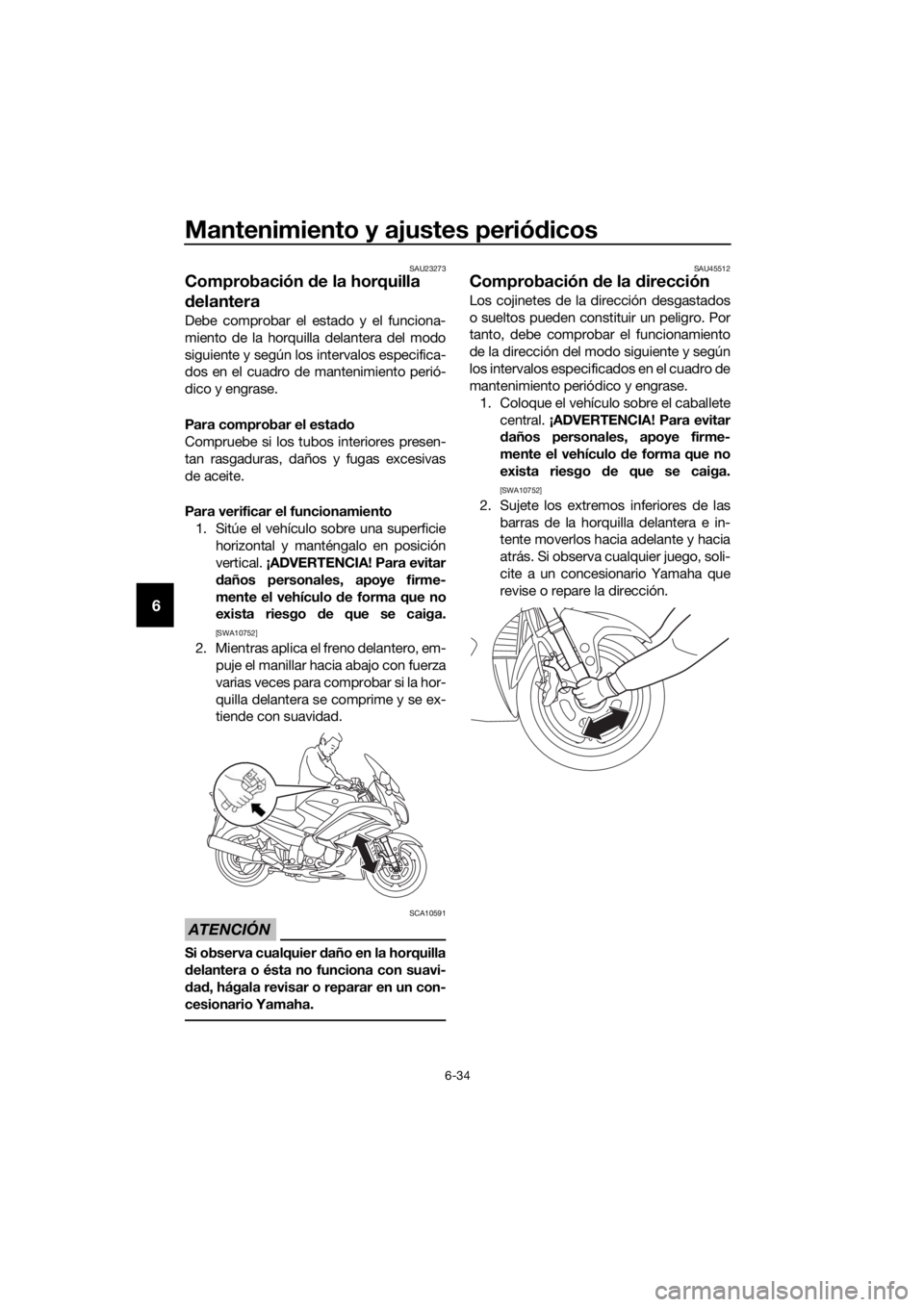

1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. ¡ADVERTENCIA! Para evitar
d años personales, apoye firme-
mente el vehículo d e forma que no
exista riesgo de que se caiga.
[SWA10752]
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si la hor-
quilla delantera se comprime y se ex-
tiende con suavidad.
ATENCIÓN
SCA10591
Si observa cualquier daño en la horquilla
d elantera o ésta no funciona con suavi-
d ad , hágala revisar o reparar en un con-
cesionario Yamaha.
SAU45512
Comprobación de la d irección
Los cojinetes de la dirección desgastados
o sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque el vehículo sobre el caballete central. ¡ADVERTENCIA! Para evitar
d años personales, apoye firme-
mente el vehículo d e forma que no
exista riesgo d e que se caiga.
[SWA10752]
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
UB96S1S0.book Page 34 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-35
6
SAU23292
Comprobación de los cojinetes
d e las rued as
Debe comprobar los cojinetes de las rue-
das delantera y trasera según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase. Si el cubo de
la rueda se mueve o si no gira con suavi-
dad, solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
SAU39527
Batería
La batería se encuentra debajo del panel A.
(Véase la página 6-9).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761
El electrólito es tóxico y peligroso,
ya que contiene áci do sulfúrico que
provoca graves quema duras. Evite
to do contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuan do trabaje cerca de una bate-
ría. En caso de contacto, ad ministre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber gran des canti-
d ad es de agua o leche y llamar
inme diatamente a un mé dico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acud ir al médico
sin demora.
 Las baterías pro ducen hi drógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,

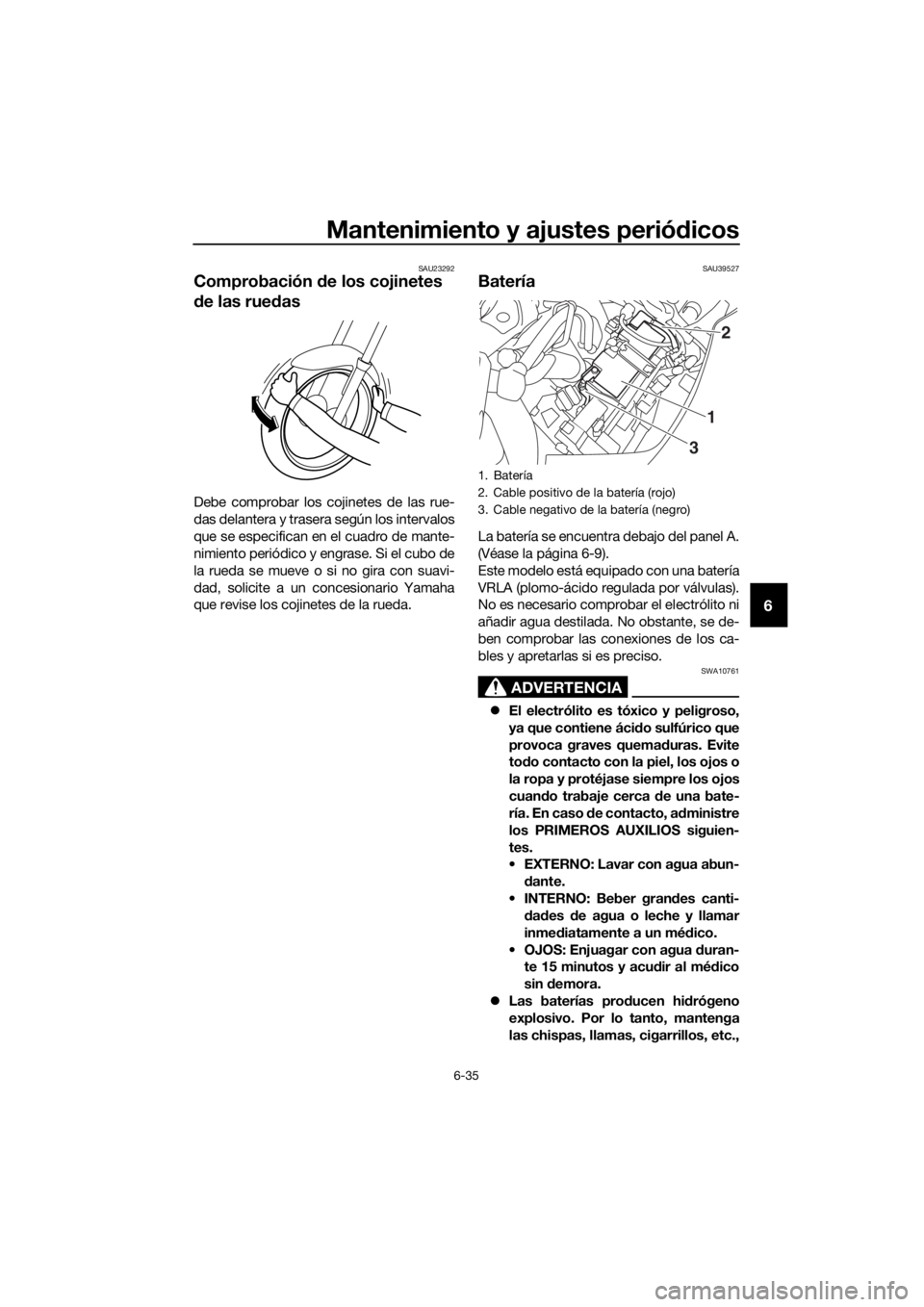

1. Batería
2. Cable positivo de la batería (rojo)
3. Cable negativo de la batería (negro)
1 2
3
UB96S1S0.book Page 35 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-36
6
alejad os de la batería y asegúrese
d e que la ventilación sea suficiente
cuan do la cargue en un espacio ce-
rra do.
 MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
áci do regula da por válvulas) es necesa-
rio un carga dor especial ( de tensión
constante). El uso de un cargad or con-
vencional dañará la batería.
Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Para extraer la batería
d ebe desactivar el interruptor prin-
cipal y, a continuación, desconec-
tar el cable negativo antes de
d esconectar el positivo.
[SCA16304]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal esté
d esactiva do y, a continuación, co-
necte el cable positivo antes d e co-
nectar el negativo.
[SCA16842]
4. Una vez instalada la batería, verifique que los cables estén correctamente
conectados a los bornes.
ATENCIÓN
SCA16531
Mantenga siempre la batería carga da. El
almacenamiento de una batería descar-
ga da pue de dañarla de forma irrepara-
ble.
UB96S1S0.book Page 36 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-37
6
SAU54515
Cambio de fusibles
Las cajas de fusibles y los fusibles indivi-
duales están situados debajo del panel A.
(Véase la página 6-9).
Si un fusible está fundido, cámbielo del
modo siguiente.1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una avería grave del sistema eléctrico y
posiblemente un incen dio, no utili-
ce un fusible con un amperaje su-
perior al recomen dad o.
[SWA15132]

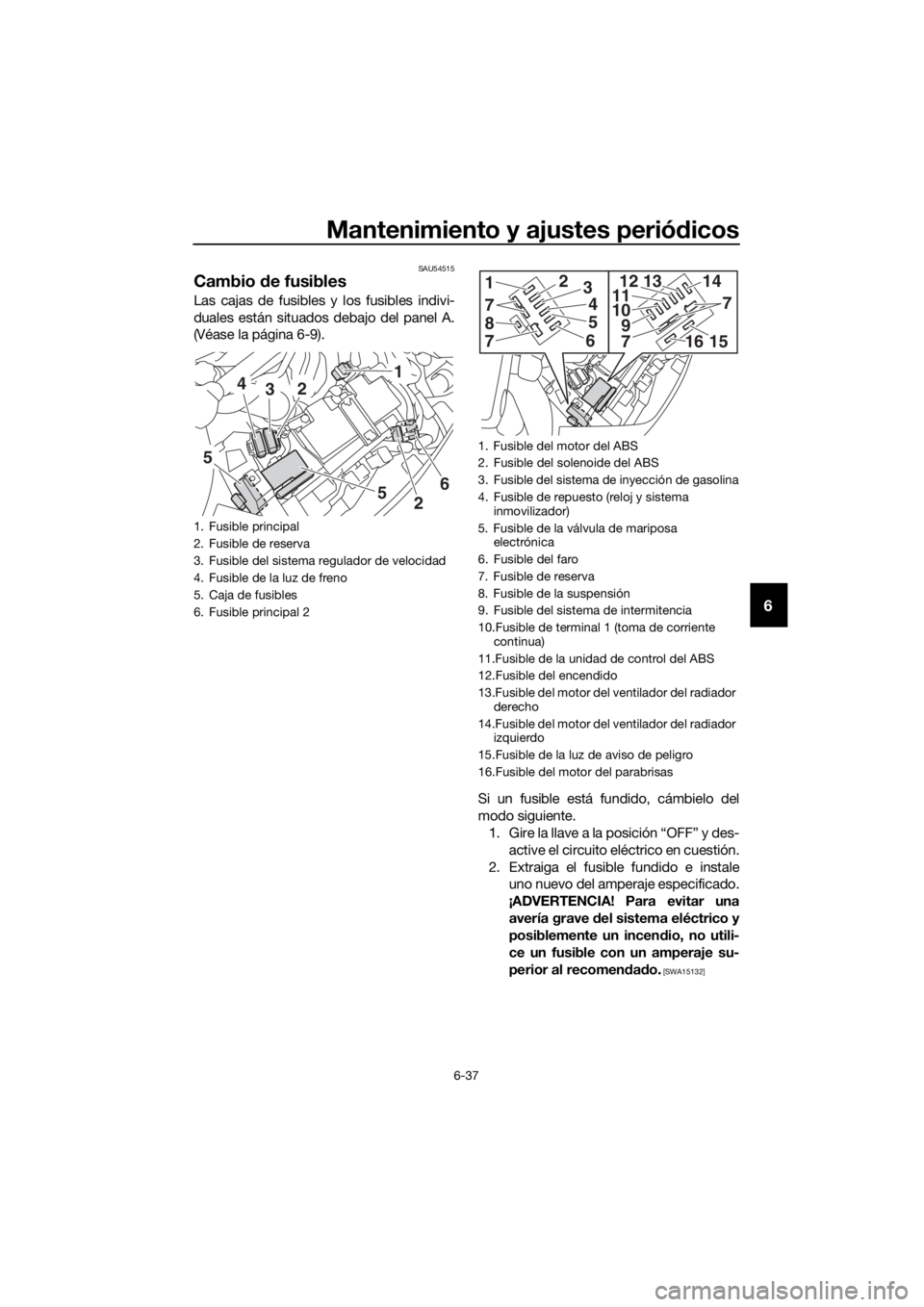

1. Fusible principal
2. Fusible de reserva
3. Fusible del sistema regulador de velocidad
4. Fusible de la luz de freno
5. Caja de fusibles
6. Fusible principal 2
5
1
3
4
2
5 26
1. Fusible del motor del ABS
2. Fusible del solenoide del ABS
3. Fusible del sistema de inyección de gasolina
4. Fusible de repuesto (reloj y sistema
inmovilizador)
5. Fusible de la válvula de mariposa electrónica
6. Fusible del faro
7. Fusible de reserva
8. Fusible de la suspensión
9. Fusible del sistema de intermitencia
10.Fusible de terminal 1 (toma de corriente continua)
11.Fusible de la unidad de control del ABS
12.Fusible del encendido
13.Fusible del motor del ventilador del radiador derecho
14.Fusible del motor del ventilador del radiador izquierdo
15.Fusible de la luz de aviso de peligro
16.Fusible del motor del parabrisas
8
1
7
23
4
5
6
7
14
710 9111213
71615
UB96S1S0.book Page 37 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-38
6
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcio-
ne. 4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
Fusibles especifica
dos:
Fusible principal:
50.0 A
Fusible principal 2: 30.0 A
Fusible terminal 1: 3.0 A
Fusible del faro:
7.5 A
Fusible de la luz de freno: 1.0 A
Fusible del sistema de intermiten-
cia: 7.5 A
Fusible de encendido: 20.0 A
Fusible del motor del ventilador del
radiador: 10.0 A × 2
Fusible de repuesto:
7.5 A
Fusible de la luz de aviso de peligro: 7.5 A
Fusible del sistema de inyección de
gasolina: 15.0 A
Fusible de la unidad de control del
sistema ABS: 7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS:
20.0 A
Fusible de la suspensión: 15.0 A
Fusible del regulador de velocidad: 1.0 A
Fusible de parabrisas:
20.0 A
Fusible de la válvula de la mariposa
eléctrica:
7.5 A
UB96S1S0.book Page 38 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-39
6
SAU72980
Luces del vehículo
Este modelo está equipado con alumbrado
LED completo. No hay ninguna bombilla
que pueda cambiar el usuario.
Si una luz no se enciende, compruebe los
fusibles y, a continuación, haga revisar el
vehículo en un concesionario Yamaha.
ATENCIÓN
SCA16581
No pegue ningún tipo d e película colo-
rea da o a dhesivos sobre la óptica del fa-
ro.
SAU25872
I d entificación de averías
Aunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo comprue-
be esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dis-
ponen de las herramientas, experiencia y
conocimientos necesarios para reparar co-
rrectamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer- se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuan do revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,
inclui dos pilotos luminosos d e calenta-
d ores de agua u hornos. La gasolina o
los vapores d e gasolina pue den infla-
marse o explotar y provocar graves da-
ños personales o materiales.
UB96S1S0.book Page 39 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-40
6
SAU63470
Cua dros de i dentificación de averías
Problemas de arranque o re ducción de las prestaciones d el motor
1. GasolinaHay suficiente
gasolina.
No hay gasolina.
Compruebe la
batería.
Ponga gasolina.
El motor gira
rápidamente.
El motor gira
lentamente.
El motor no arranca.
Compruebe la
batería.
Límpielos con un paño
seco y corrija las
distancias entre
electrodos de las bujías
o cámbielas.
Compruebe las conexiones
de los cables de la batería
y haga cargar la batería en
un concesionario Yamaha
según sea necesario.
2. BateríaLa batería está bien.
El motor no arranca.
Compruebe el
encendido.
3. EncendidoHúmedosAccione el arranque
eléctrico.
Secos
Hay compresión.
No hay compresión.
El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la
compresión.Haga revisar el
vehículo en un
concesionario Yamaha.
Extraiga las bujías y
compruebe los
electrodos.
Accione el arranque
eléctrico.
Accione el arranque
eléctrico.
Compruebe el nivel
de gasolina en el
depósito.
4. Compresión
UB96S1S0.book Page 40 Thursday, July 6, 2017 9:46 AM
