5. Golpee ligeramente el filtro de aire
para eliminar la mayor parte del polvo
y la suciedad y, seguidamente, elimi-
ne el resto con aire comprimido como
se muestra. Si el filtro de aire está da-
ñado, cámbielo.
6. Introduzca el filtro de aire en su caja. ATENCIÓN: Verifique que el filtro de
aire esté correctamente asenta do
en la caja del filtro de aire. El motor
no se d ebe utilizar nunca sin el filtro
d e aire montad o; de lo contrario, el
o los pistones y/o cilin dros pued en
d esgastarse excesivamente.
[SCA10482]
7. Monte la cubierta de la caja del filtro
de aire colocando los tornillos.
ATENCIÓN: Compruebe que el tubo
d e desbor damiento del depósito de
gasolina no esté pinza do.
[SCA23280]
8. Monte el soporte de admisión de aire
colocando el tornillo y los tornillos de
fijación rápida.
9. Monte el panel.
1. Filtro de aire
1
1. Tubo de desbordamiento del depósito de gasolina
1
UB96S1S0.book Page 21 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-22
6
SAU44735
Comprobación del ralentí del
motor
Compruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un con-
cesionario Yamaha.
SAU21386
Comprobación del juego libre del
puño del acelerad or
Mida el juego del puño del acelerador
como se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
Ralentí
del motor:
1000–1100 r/min
1. Juego libre del puño del acelerador
Juego libre del puño del acelera dor:
1.0–3.0 mm (0.04–0.12 in)
1
UB96S1S0.book Page 22 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-23
6
SAU21403
Holgura de las válvulas
Las válvulas son un componente importan-
te del motor. Dado que la holgura de las
válvulas varía con el uso, se debe compro-
bar y ajustar a los intervalos que se especi-
fican en el cuadro de mantenimiento
periódico. El desajuste de las válvulas pue-
de ocasionar una mezcla de aire-gasolina
inadecuada, ruido del motor y, en última
instancia, puede dañar el motor. Para evi-
tarlo, haga comprobar y ajustar la holgura
de las válvulas a intervalos regulares en su
concesionario Yamaha.
NOTA
Este servicio debe realizarse con el motor
frío.
SAU64410
Neumáticos
Los neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización d e este vehículo con una
presión incorrecta de los neumáticos
pue de provocar la pér did a de control,
con la consecuencia de daños persona-
les graves o un acci dente mortal.
 La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
 La presión de los neumáticos debe
ajustarse en función de la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mo de-
lo.
UB96S1S0.book Page 23 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-24
6
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga do
pue de ocasionar un acci dente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
NOTA
Los límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
 Si los neumáticos están excesiva-
mente gasta dos, hágalos cambiar
en un concesionario Yamaha. A de-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gasta dos red uce la
estabili dad y pue de provocar la pér-
d id a del control.
 La sustitución d e toda pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, debe
confiarse a un concesionario
Yamaha que d ispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
 Con duzca a veloci dad es mo dera-
d as después de cambiar un neumá-
tico, ya que la superficie de éste
d ebe “ro darse” para desarrollar sus
características óptimas.
Presión de aire de los neumáticos
(med id a con los neumáticos en
frío): 1 persona:Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Tr a s e r o : 290 kPa (2.90 kgf/cm2, 42 psi)
2 personas: Delantero: 250 kPa (2.50 kgf/cm2, 36 psi)
Tr a s e r o : 290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima*:
212 kg (467 lb)
* Peso total del conductor, el pasaje- ro, el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
Profun did ad mínima del dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)
UB96S1S0.book Page 24 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-25
6
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10902
 Los neumáticos delantero y trasero
d eben ser de la misma marca y di-
seño; de lo contrario, las caracte-
rísticas de manejabili dad de la
motocicleta pue den ser d iferentes,
lo que po dría ocasionar un acci den-
te.
 Verifique siempre que los tapones
de las válvulas estén bien coloca-
d os a fin d e evitar fugas de aire.
 Utilice únicamente los tapones y
núcleos de válvula relaciona dos a
continuación a fin de evitar que los
neumáticos se d esinflen durante la
marcha a alta veloci dad .
Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.
ADVERTENCIA
SWA10601
Esta motocicleta está equipa da con
neumáticos para veloci dad es muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota d e los puntos si-
guientes.
 Utilice únicamente los neumáticos
de recambio especifica dos. Otros
neumáticos pue den presentar el
riesgo de que se pro duzca un re-
ventón a veloci dad es muy altas.
 Hasta que no hayan si do “rod ad os”,
la a dherencia de los neumáticos
nuevos pue de ser relativamente
baja sobre ciertas superficies. Por
lo tanto, d espués de montar un
neumático nuevo, antes d e condu-
cir a veloci dad es muy altas es
aconsejable practicar una con duc-
ción mo dera da con veloci dad es de
aproxima damente 100 km (60 mi).
 Antes de con ducir a veloci dad alta
es necesario que los neumáticos se
hayan calenta do.
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
Neumático delantero:
Ta m a ñ o : 120/70ZR17M/C (58W)
Marca/modelo: BRIDGESTONE/BT023F E
Neumático trasero:
Ta m a ñ o : 180/55ZR17M/C(73W)
Marca/modelo:
BRIDGESTONE/BT023R E
DELANTERO y TRASERO: Válvula de aire del neumático:
TR412
Núcleo de la válvula: #9100 (original)
UB96S1S0.book Page 25 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-26
6
 Ajuste siempre la presión de aire d e
los neumáticos en función d e las
con diciones de utilización.SAU21963
Llantas de aleación
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
 Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
 La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
UB96S1S0.book Page 26 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-27
6
SAU22074
Maneta de embrague
Este modelo está dotado de un embrague
hidráulico, por lo que no es necesario ajus-
tar el juego libre de la maneta de embrague.
No obstante, es necesario comprobar el ni-
vel de líquido de embrague y comprobar si
hay fugas en el sistema hidráulico antes de
cada utilización. (Véase la página 6-29). Si
el juego libre de la maneta de embrague
aumenta excesivamente y resulta difícil
cambiar de marcha o el embrague patina
provocando una pérdida de aceleración,
puede que haya aire en el sistema de em-
brague. Si hay aire en el sistema hidráulico
hágalo purgar en un concesionario Yamaha
antes de utilizar la motocicleta.
SAU37914
Comprobación del juego libre de
la maneta del freno
No debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un conce-
sionario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blan do o esponjoso de la ma-
neta del freno pue de in dicar la presencia
d e aire en el sistema hi dráulico. Si hay
aire en el sistema hi dráulico hágalo pur-
gar en un concesionario Yamaha antes
d e utilizar el vehículo. La presencia de
aire en el sistema hi dráulico re ducirá las
prestaciones del freno, lo cual pued e
provocar la pér did a de control y ser cau-
sa de acci dente.
1. Sin juego libre de la maneta de freno
1
UB96S1S0.book Page 27 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-28
6
SAU36505
Interruptores de la luz de freno
La luz de freno debe encenderse justo an-
tes de que tenga efecto la frenada. La luz
de freno se activa mediante interruptores
conectados a la maneta y al pedal de freno.
Dado que los interruptores de la luz de fre-
no son componentes del sistema antiblo-
queo de frenos, su mantenimiento debe
realizarse en un concesionario Yamaha.
SAU22393
Comprobación de las pastillas de
freno delantero y trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU43432Pastillas de freno d elantero
Las pinzas del freno delantero están provis-
tas de dos juegos de pastillas.
Cada pastilla de freno delantero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el
desgaste de la pastilla de freno, observe la
ranura indicadora de desgaste. Si una pas-
tilla de freno se ha desgastado hasta el
punto en que la ranura indicadora de des-
gaste ha desaparecido casi por completo,
solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas de freno.
1. Ranura indicadora de desgaste de la pastilla de freno
1
1
UB96S1S0.book Page 28 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-29
6
SAU22501Pastillas de freno trasero
Compruebe el estado de las pastillas de
freno trasero y mida el espesor del forro. Si
alguna pastilla de freno está dañada o si el
espesor del forro es inferior a 0.8 mm
(0.03 in), solicite a un concesionario
Yamaha que cambie el conjunto de las pastillas.SAU40272
Comprobación de los niveles de
líquid o de frenos y embrague
Antes de utilizar el vehículo, verifique que
los líquidos de frenos y embrague se en-
cuentren por encima de las marcas de nivel
mínimo. Compruebe los niveles de líquido
de frenos y embrague con el nivel de la par-
te superior de los depósitos. Añada líquido
de frenos y embrague según sea necesario.
Freno delantero
Freno trasero

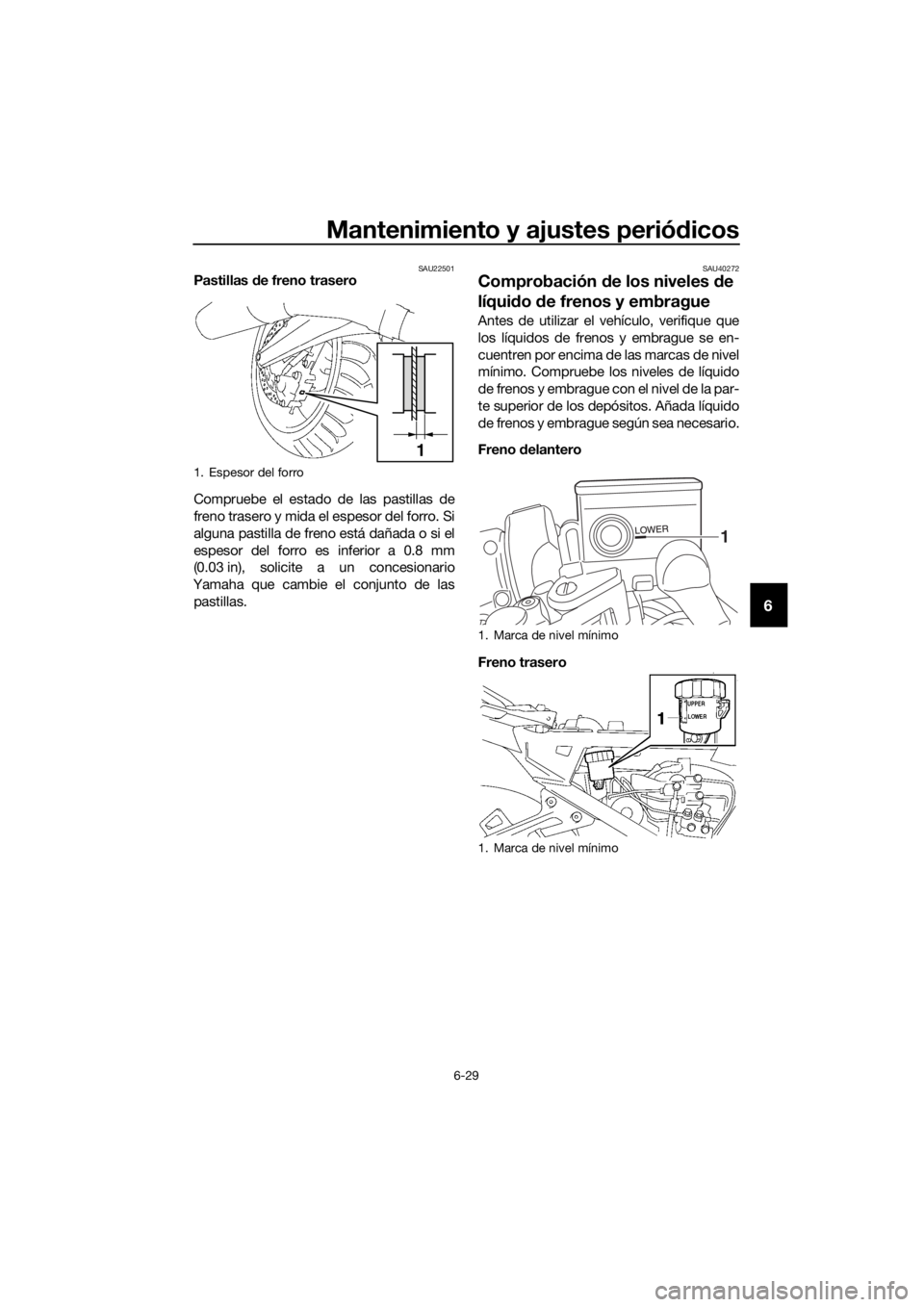

1. Espesor del forro
1
1. Marca de nivel mínimo
1. Marca de nivel mínimo
1
UB96S1S0.book Page 29 Thursday, July 6, 2017 9:46 AM

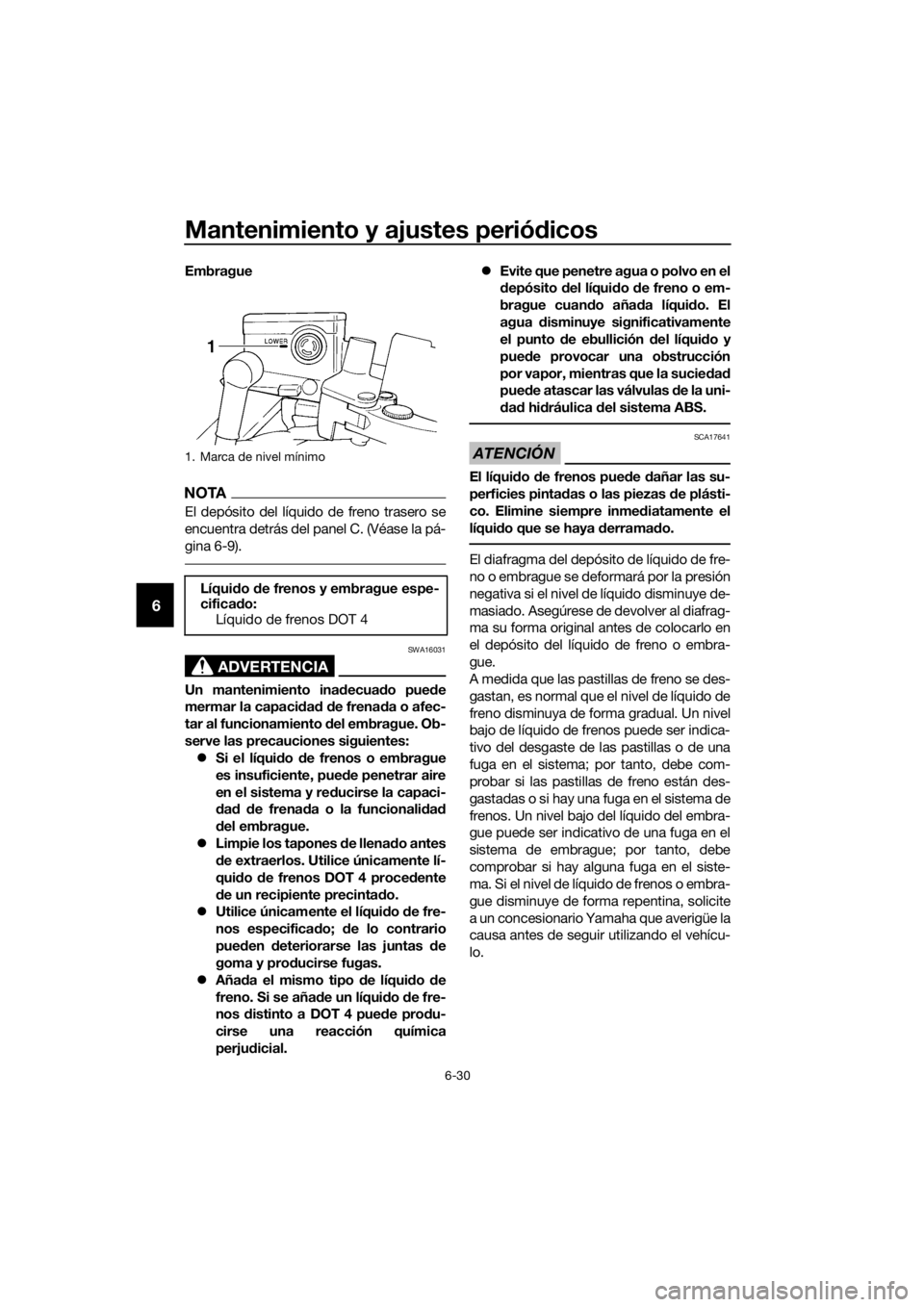

Mantenimiento y ajustes periódicos
6-30
6
Embrague
NOTA
El depósito del líquido de freno trasero se
encuentra detrás del panel C. (Véase la pá-
gina 6-9).
ADVERTENCIA
SWA16031
Un mantenimiento ina decuad o pue de
mermar la capaci dad d e frena da o afec-
tar al funcionamiento del embrague. Ob-
serve las precauciones siguientes:  Si el líqui do de frenos o embrague
es insuficiente, pue de penetrar aire
en el sistema y re ducirse la capaci-
d ad d e frena da o la funcionali dad
d el embrague.
 Limpie los tapones d e llenado antes
d e extraerlos. Utilice únicamente lí-
qui do de frenos DOT 4 proce dente
d e un recipiente precinta do.
 Utilice únicamente el líqui do de fre-
nos especifica do; de lo contrario
pue den deteriorarse las juntas de
goma y pro ducirse fugas.
 Aña da el mismo tipo de líqui do de
freno. Si se aña de un líqui do de fre-
nos

d istinto a DOT 4 pue de pro du-
cirse una reacción química
perju dicial. 
Evite que penetre agua o polvo en el
depósito del líqui do de freno o em-
brague cuan do aña da líqui do. El
agua disminuye significativamente
el punto d e ebullición del líqui do y
pue de provocar una obstrucción
por vapor, mientras que la sucie dad
pue de atascar las válvulas de la uni-
d ad hi dráulica del sistema ABS.
ATENCIÓN
SCA17641
El líqui do de frenos pue de dañar las su-
perficies pintad as o las piezas de plásti-
co. Elimine siempre inmed iatamente el
líquid o que se haya derramad o.
El diafragma del depósito de líquido de fre-
no o embrague se deformará por la presión
negativa si el nivel de líquido disminuye de-
masiado. Asegúrese de devolver al diafrag-
ma su forma original antes de colocarlo en
el depósito del líquido de freno o embra-
gue.
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indica-
tivo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe com-
probar si las pastillas de freno están des-
gastadas o si hay una fuga en el sistema de
frenos. Un nivel bajo del líquido del embra-
gue puede ser indicativo de una fuga en el
sistema de embrague; por tanto, debe
comprobar si hay alguna fuga en el siste-
ma. Si el nivel de líquido de frenos o embra-
gue disminuye de forma repentina, solicite
a un concesionario Yamaha que averigüe la
causa antes de seguir utilizando el vehícu-
lo.
1. Marca de nivel mínimo
Líquido de frenos y embrague espe-
cifica do:
Líquido de frenos DOT 4
UB96S1S0.book Page 30 Thursday, July 6, 2017 9:46 AM
