Mantenimiento y ajustes periódicos
6-1
6
SAU17246
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de mante-
nimiento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debi do
d el vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
pue de aumentar el riesgo de sufrir da-
ños personales o un acci dente mortal
d urante el mantenimiento o el uso del
vehículo. Si no está familiariza do con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
 Con el motor en marcha, las piezas
en movimiento pue den atrapar par-
tes del cuerpo o d e la vestimenta y
los componentes eléctricos pued en
provocar descargas o un incen dio.
 El tener el motor en marcha durante
el mantenimiento pued e ocasionar
lesiones oculares, quema duras, un
incen dio o el envenenamiento por
monóxi do de carbono, que pue de ser mortal. Consulte en la página
1-2 información a
dicional sobre el
monóxi do d e carbono.
ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pue den alcanzar una
temperatura muy alta durante el uso.
Para evitar quema duras, permita que los
componentes del freno se enfríen antes
d e tocarlos.
UB96S1S0.book Page 1 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-2
6
SAU17303
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados.
El mantenimiento, la sustitución o la repa-
ración de los dispositivos y sistemas de
control de emisiones pueden ser realizadas
por cualquier taller o persona acreditados
(si procede). Los concesionarios Yamaha
están capacitados y equipados para reali-
zar estos servicios específicos.
SAU17362
Juego de herramientas
El juego de herramientas del propietario se
encuentra debajo del asiento del conduc-
tor. (Véase la página 3-32).
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una lla-
ve dinamométrica.
NOTA
Si no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un
concesionario Yamaha.

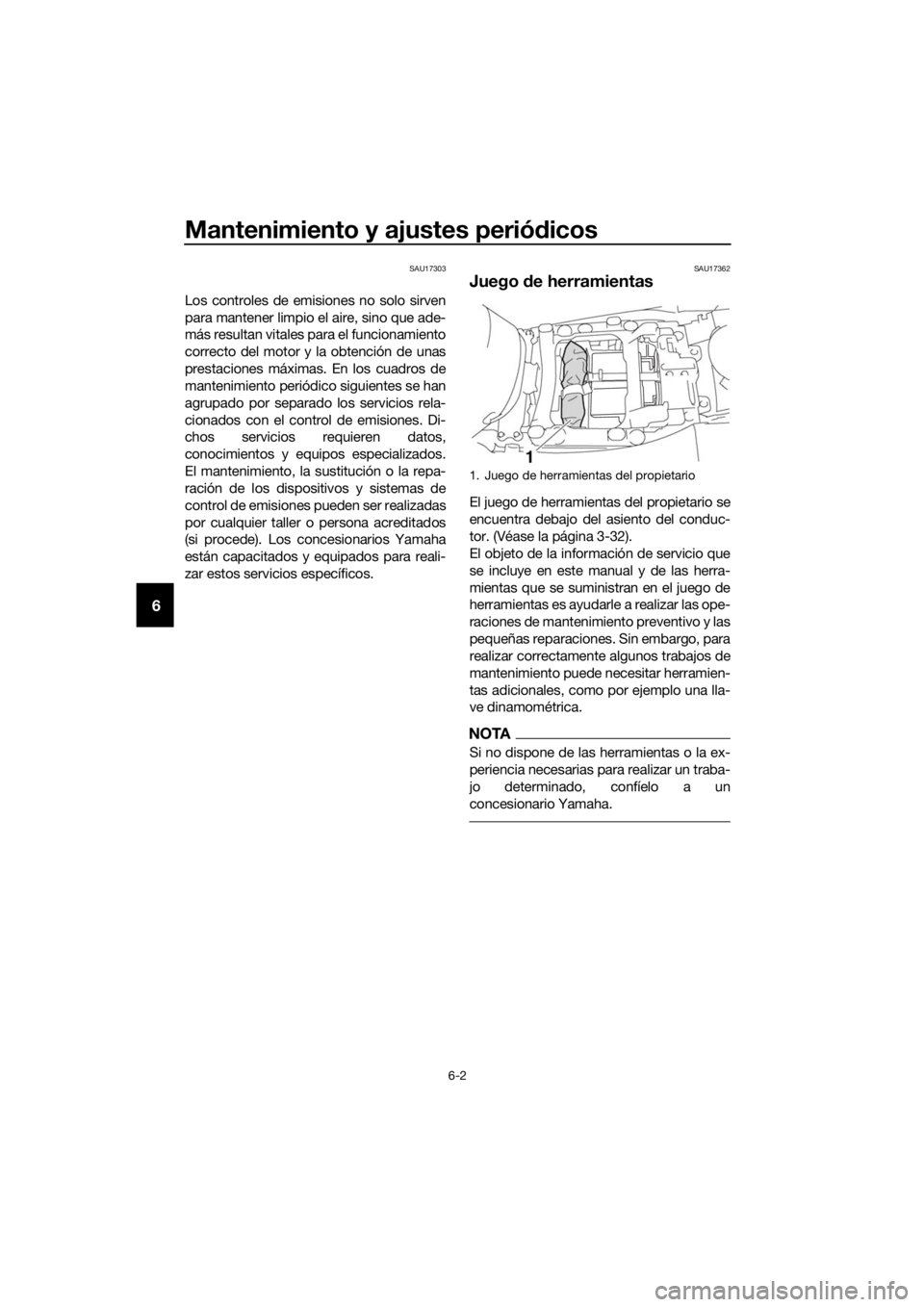

1. Juego de herramientas del propietario
UB96S1S0.book Page 2 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-3
6
SAU71031
NOTA
 Las comprobaciones anuales deben efectuarse ca da año, salvo si en su lugar se
realiza un mantenimiento basa do en la distancia.
 A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comen-
zando por el de los 10000 km (6000 mi).
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario
Yamaha, ya que requieren herramientas y datos especiales, así como cualificación
técnica.
SAU71071Cua dro de mantenimiento perió dico del sistema de control de emi-
siones
N.º ELEMENTO
1 *Línea
de combus-
tible • Comprobar si los tubos de ga-
solina están agrietados o daña-
dos.
• Cambiar si es necesario. √√√√√
2 *Bujías • Comprobar estado.
• Ajustar la distancia entre elec-
trodos y limpiar. √√
• Cambiar. √√
3 *Holgura
de la vál-
vula • Comprobar y ajustar.
Cada 40000 km (24000 mi)
4 *Inyección
de gaso-
lina • Comprobar el ralentí del motor.
√√√√√√
• Comprobar y ajustar la sincro- nización. √√√√√
5 *Sistema de escape • Compruebe si hay fugas.
• Apretar si es necesario.
• Cambiar las juntas según sea
necesario. √√√√√
6 *Sistema
de con-
trol de emisiones
por evaporación • Comprobar si el sistema de
control está dañado.
• Cambiar si es necesario. √√X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.66121824
UB96S1S0.book Page 3 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-4
6
7 *Sistema
de in duc-
ción de aire • Comprobar si la válvula de cor-
te de aire, la válvula de láminas
y el tubo están dañados.
• Cambiar las piezas averiadas según sea necesario. √√√√√
N.º ELEMENTO
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.6 6 12 18 24
UB96S1S0.book Page 4 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-5
6
SAU71372
Cua dro general d e mantenimiento y engrase
N.º ELEMENTO
1 *Comprobación
del
sistema de diag-
nóstico • Efectuar una comprobación di-
námica con la herramienta de
diagnóstico Yamaha.
• Comprobar los códigos de error. √√√√√√
2 *Filtro de aire •Limpiar.
√√
• Cambiar. √√
3 *Embrague • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√
4 *Freno delantero • Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si es necesario. √√√√√√
5 *Freno trasero • Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si es necesario. √√√√√√
6 *Tu b o s de freno • Comprobar si está agrietado o
dañado. √√√√√
• Cambiar. Cada 4 años
7 *Líqui do de frenos • Cambiar. Cada 2 años
8 *Rue das • Comprobar si están descentra-
das o dañadas.
• Cambiar si es necesario. √√√√
9 *Neumáticos • Comprobar la profundidad del
dibujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario. √√√√√
10 *Cojinetes de rued a• Comprobar si los cojinetes es-
tán flojos o dañados. √√√√
11 *Cojinetes
del eje
d el basculante • Comprobar funcionamiento y si
el juego es excesivo. √√√√X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.66121824
UB96S1S0.book Page 5 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-6
6
12 *Cojinetes
de direc-
ción • Comprobar que los conjuntos
de cojinetes no estén flojos. √√ √
• Recubrir moderadamente con grasa a base de jabón de litio. √√
13 *Fijaciones
del bas-
ti d or • Comprobar que todas las tuer-
cas, pernos y tornillos estén
correctamente apretados. √√√√√
14 Eje pivote
de la
maneta de freno • Lubricar con grasa de silicona.
√√√√√
15 Eje pivote
del pe-
d al de freno • Lubricar con grasa a base de
jabón de litio. √√√√√
16 Eje pivote
de la
maneta de embra-
gue • Lubricar con grasa de silicona.
√√√√√
17 Eje pivote
del pe-
d al de cambio • Lubricar con grasa a base de
jabón de litio. √√√√√
18 Caballete lateral,
caballete central • Comprobar funcionamiento.
• Lubricar con grasa a base de
jabón de litio. √√√√√
19 *Interruptor
del ca-
ballete lateral • Compruebe el funcionamiento
y cámbielo según sea necesa-
rio. √√√√√√
20 *Horquilla delantera • Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario. √√√√
21 *Conjunto amorti-
gua
dor • Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario. √√√√
22 *Pun
tos
de pivote
d el brazo de aco-
plamiento y del
brazo d e relé de la
suspensión trasera • Comprobar funcionamiento.
√√√√
23 Aceite de motor • Cambiar (calentar el motor an-
tes de vaciarlo).
• Comprobar nivel de aceite y si existen fugas. √√√√√√
N.º ELEMENTO
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.6 6 12 18 24
UB96S1S0.book Page 6 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-7
6
SAU72820
NOTA
 El filtro de aire requiere un servicio más frecuente cuando conduzca en lugares espe-
cialmente húmedos o polvorientos.
 Mantenimiento del freno y el embrague hidráulicos
• Compruebe regularmente los niveles de los líquidos de freno y de embrague y co- rríjalos según sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de la pin- za, así como de la bomba de embrague y los cilindros de desembrague, y cambie
los líquidos de freno y embrague.
24 Cartucho
del filtro
d e aceite del mo-
tor • Cambiar.
√√√
25 *Sistema
de refrige-
ración • Comprobar nivel de líquido re-
frigerante y si existen fugas en
el vehículo. √√√√√
• Cambiar. Cada 3 años
26 *Aceite
del engra-
naje final • Cambiar.
• Comprobar si existen fugas en
el vehículo. √√√√√
27 *Interruptores
de
freno delantero y
trasero • Comprobar funcionamiento.
√√√√√√
28 *Piezas móviles y
cables
• Lubricar.
√√√√√
29 *Caja y cable d
el
puño del acelera-
d or • Comprobar funcionamiento y
juego.
• Ajustar el juego del cable del acelerador si es necesario.
• Lubrique la caja del puño del acelerador, el cable y el cable
del calentador de los puños. √√√√√
30 *Luces, señales e
interruptores • Comprobar funcionamiento.
• Ajustar la luz del faro.
√√√√√√
N.º ELEMENTO
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.66121824
UB96S1S0.book Page 7 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-8
6
• Cambie los tubos de freno y embrague cada cuatro años y siempre que estén
agrietados o dañados.
UB96S1S0.book Page 8 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-9
6
SAU18773

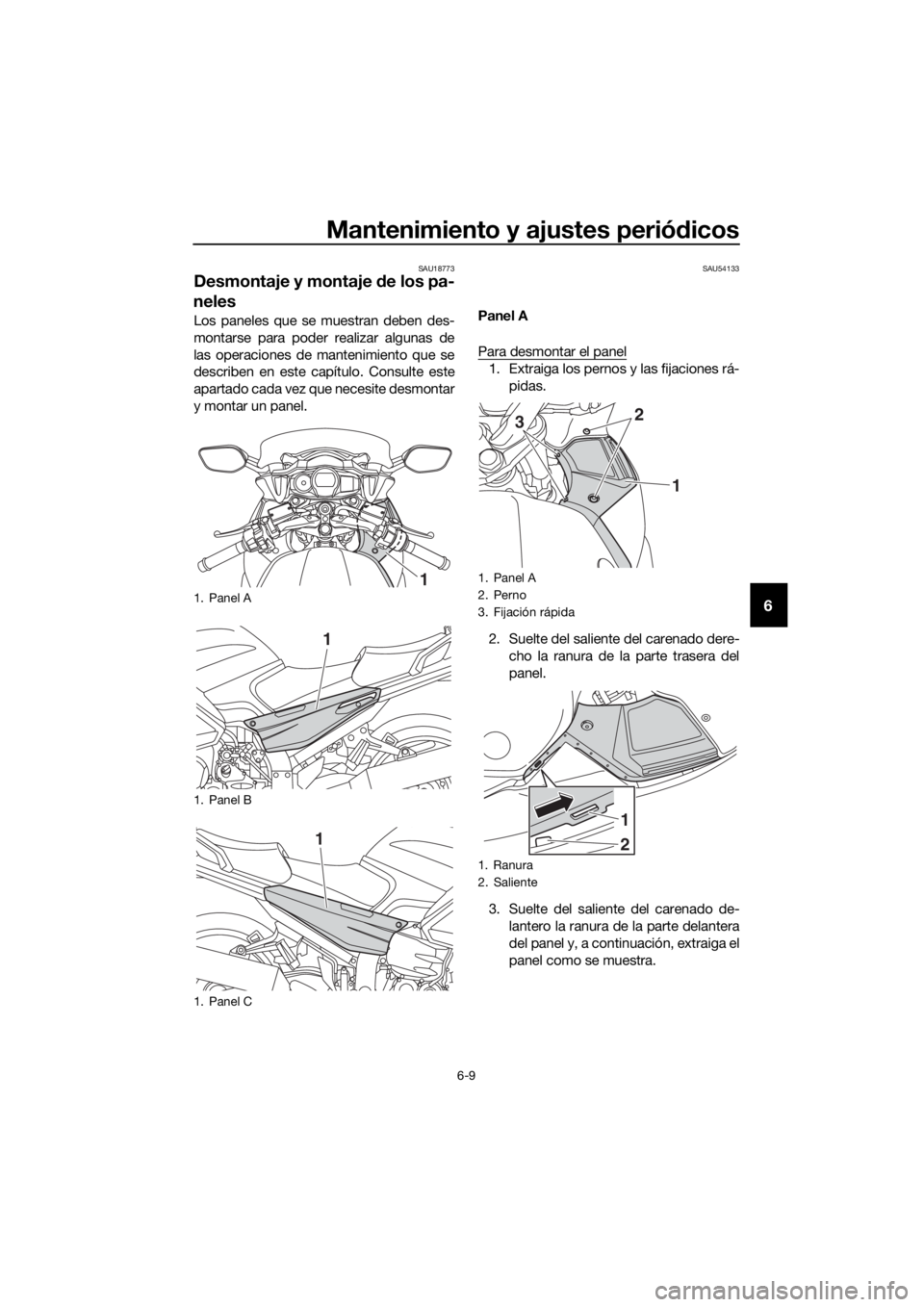

Desmontaje y montaje de los pa-
neles
Los paneles que se muestran deben des-
montarse para poder realizar algunas de
las operaciones de mantenimiento que se
describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar
y montar un panel.
SAU54133

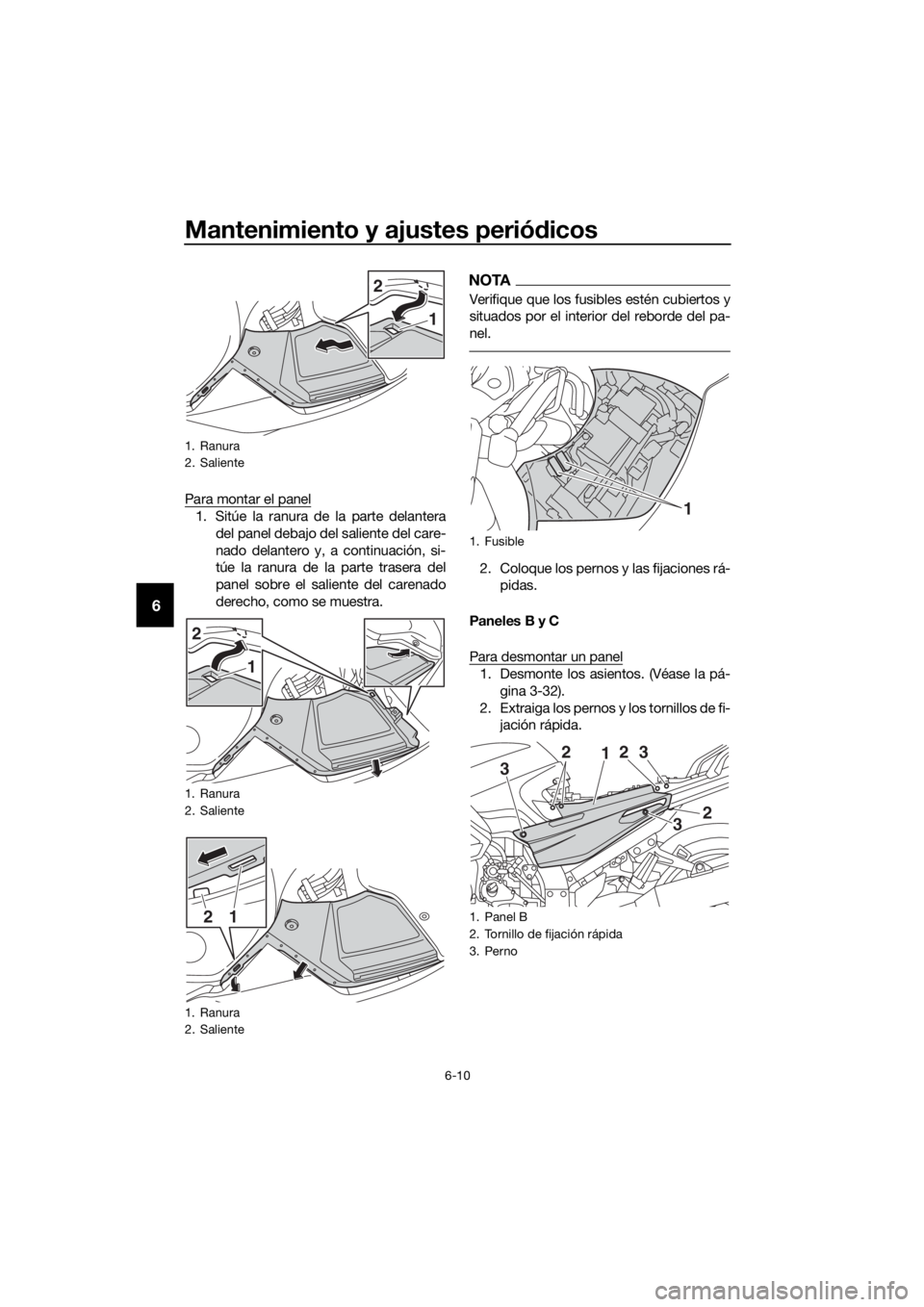

Panel A
Para desmontar el panel
1. Extraiga los pernos y las fijaciones rá-
pidas.
2. Suelte del saliente del carenado dere- cho la ranura de la parte trasera del
panel.
3. Suelte del saliente del carenado de- lantero la ranura de la parte delantera
del panel y, a continuación, extraiga el
panel como se muestra.
1. Panel A
1. Panel B
1. Panel C
1
1
1
1. Panel A
2. Perno
3. Fijación rápida
1. Ranura
2. Saliente
1
23
1
2
UB96S1S0.book Page 9 Thursday, July 6, 2017 9:46 AM

Mantenimiento y ajustes periódicos
6-10
6
Para montar el panel
1. Sitúe la ranura de la parte delantera
del panel debajo del saliente del care-
nado delantero y, a continuación, si-
túe la ranura de la parte trasera del
panel sobre el saliente del carenado
derecho, como se muestra.
NOTA
Verifique que los fusibles estén cubiertos y
situados por el interior del reborde del pa-
nel.
2. Coloque los pernos y las fijaciones rá-pidas.
Paneles B y C
Para desmontar un panel
1. Desmonte los asientos. (Véase la pá- gina 3-32).
2. Extraiga los pernos y los tornillos de fi- jación rápida.
1. Ranura
2. Saliente
1. Ranura
2. Saliente
1. Ranura
2. Saliente
2
1
2
1
12
1. Fusible
1. Panel B
2. Tornillo de fijación rápida
3. Perno
1
12
2
3
3
2
3
UB96S1S0.book Page 10 Thursday, July 6, 2017 9:46 AM
