Instrument och kontrollfunktioner
3-18
33. Använd väljarknappen för att markeraalternativet som ska ändras, och tryck
sedan på “MENU”-knappen.
4. Använd väljarknappen för att markera alternativet som ska visas, och tryck
sedan på “MENU”-knappen.
5. När du har ändrat inställningarna ska du markera “ ” med väljarknappen
och sedan trycka på “MENU”-knap-
pen för att återgå till den föregående
skärmen. 6. Markera “ ” med väljarknappen och
tryck på “MENU”-knappen för att
återgå till inställningslägesmenyn.

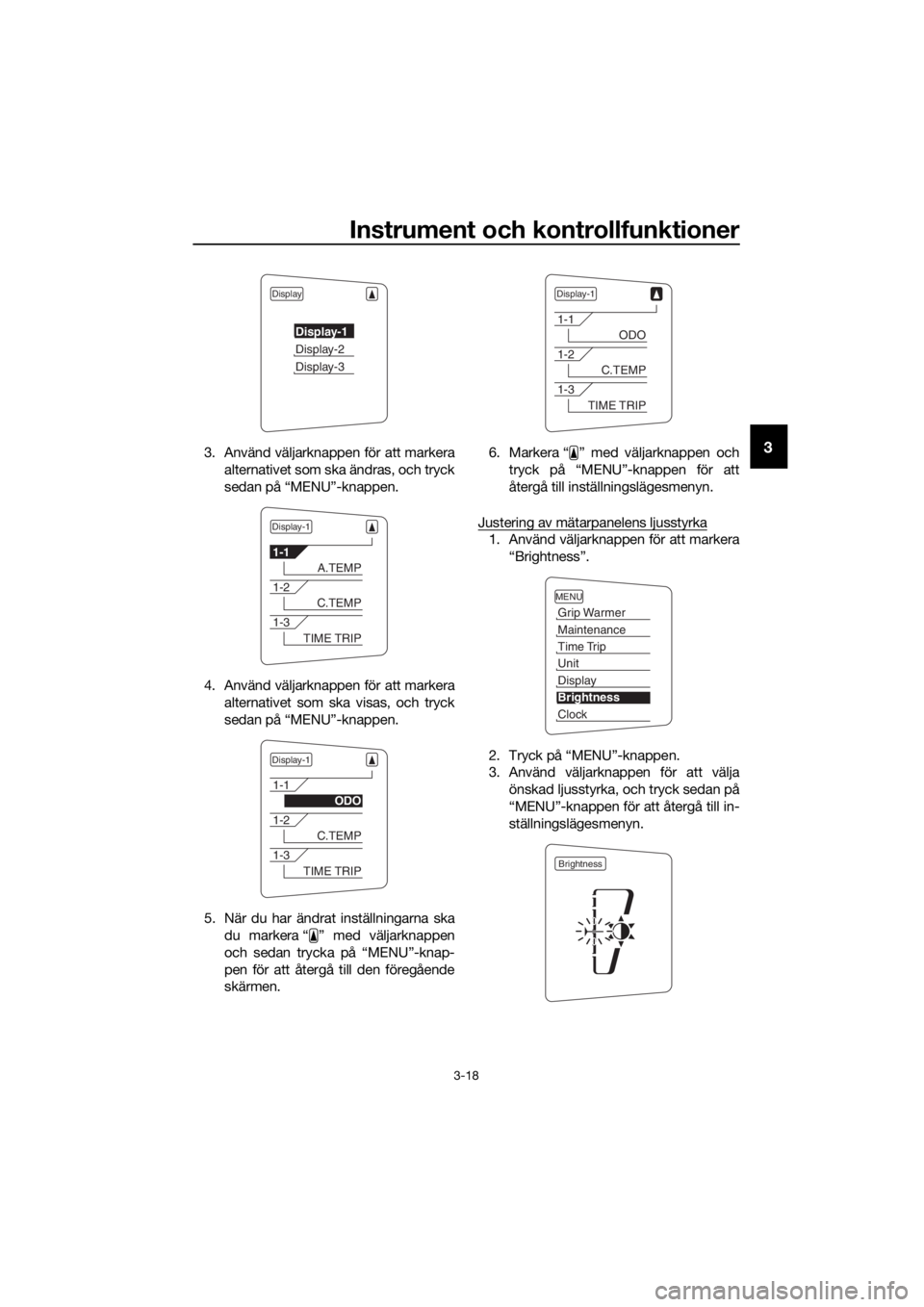

Justering av mätarpanelens ljusstyrka
1. Använd väljarknappen för att markera “Brightness”.
2. Tryck på “MENU”-knappen.
3. Använd väljarknappen för att välja önskad ljusstyrka, och tryck sedan på
“MENU”-knappen för att återgå till in-
ställningslägesmenyn.
Display
Display-1
Display-2
Display-3
Display-1
1-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Brightness
UB96M2M0.book Page 18 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-19
3
Inställning av klocka
1. Använd väljarknappen för att markera“Clock”.
2. Tryck på “MENU”-knappen.
3. När siffrorna för timme börjar blinka, använd väljarknappen för att ställa in
rätt timme.
4. Tryck på “MENU”-knappen så börjar siffrorna för minut att blinka.
5. Använd väljarknappen för att ställa in minuter.
6. Tryck på “MENU”-knappen för att återgå till inställningslägesmenyn.
Nollställning av alla displayfunktioner
1. Använd väljarknappen för att markera “All Reset”. 2. Tryck på “MENU”-knappen.
3. Använd väljarknappen för att markera
“YES”, och tryck sedan på “MENU”-
knappen.
TIPS
Vägmätaren och klockan kan inte nollstäl-
las.
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Clock
555
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
All Reset
YES
NO
UB96M2M0.book Page 19 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-20
3
MAU49433
D-läge (körlä ge)
D-läge är ett elektron iskt styrt motorpres-
tandasystem med två inställningslägen
(touringläge “T” och sportläge “S”).
Tryck på drivlägesknappen “MODE” för att
växla mellan lägena. (Se sidan 3-21 för en
beskrivning av körlägeskontakten.)
TIPS
Innan du använder D-läge ska du se till att
du förstår hur det fungerar och hur körlä-
geskontakten används.
Tourin glä ge “T”
Touringläge “T” är lämpligt för varierande
körförhållanden.
Det här läget ger föraren mjuka köregen-
skaper från de låga hastigheterna till de
höga hastigheterna.
Sportlä ge “S”
Det här läget ger en sportigare reaktion från
motorn i de lägre och mellanhöga hastighe-
terna, jämfört med touring-läget.
MAU1234M
Styrarmaturer
Vänster
Hö ger
MAU73022Knapp för av blän dning /helljus blink
“ / /PASS”
Ställ in kontakten på “ ” för helljus
och “ ” för halvljus. Tryck ned knappen
mot “PASS” när du vill blinka med strålkas-
tarna.
1. Drivlägesknapp “MODE”
STOP
MODE
RUNSTART
1
1. Menyknapp “MENU”
2. Väljarknapp “ / ”
3. Farthållarknappar
4. Signalknapp “ ”
5. Blinkersomkopplare “ / ”
6. Knapp för avbländning/helljusblink “ / /PASS”
1. Stopp/Kör/Start-knapp “ / / ”
2. Drivlägesknapp “MODE”
3. Varningsblinkersomkopplare “ ”
RES
SETPA S S
1
6
5
4
2
3
STOP
MODE
RUNSTART
3
2
1
UB96M2M0.book Page 20 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-21
3
TIPS
Båda strålkastarna tänds oavsett om hel-
eller halvljus är inställt.
MAU12461Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-
ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU12501Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU54212Stopp/Kör/Start-knapp “ / / ”
Ställ in knappen på “ ” när du vill dra
igång motorn med startmotorn och tryck
sedan ned knappen mot “ ”. Se sidan 5-2
för startinstruktioner före start av motorn.
För knappen till läge “ ” för att stoppa
motorn i en nödsituation, exempelvis om
motorcykeln välter eller om gasreglaget
hänger sig.
MAU12735Varnin gsb linkersomkopplare “ ”
Med nyckeln i läge “ON” eller i “ ”, an-
vänd omkopplaren för att sätta på var-
ningsblinkers (alla blinkerslampor blinkar
samtidigt).
Varningsblinkers används för att påkalla
uppmärksamhet för andra förare om du har
stannat med skotern på platser där du kan
utgöra en trafikfara.
VIKTIGT
MCA10062
Använ d inte varnin gsb linkers und er nå-
g on län gre ti d om motorn inte är i gån g,
eftersom batteriet kan la ddas ur.
MAU12781Farthållarknappar
Se sidan 3-5 för en beskrivning av farthål-
larsystemet.
MAU54232Menyknapp “MENU”
Knappen används för att ändra inställning-
ar på multifunktionsmätaren. (Se sidan 3-8.)
MAU54222Väljarknapp “ / ”
Knappen används för att ändra inställning-
ar på multifunktionsmätaren. (Se sidan 3-8.)
MAU54691Drivlägesknapp “MODE”
VARNING
MWA15341
Än dra inte körlä get med an fordonet för-
flyttar si g.
Med denna brytare ändras körläge till tou-
ringläge “T” eller sportläge “S”.
Gashandtaget måste vara helt stängt för att
körläget ska kunna ändras.
Det inställda läget visas på displayen för
körläge. (Se sidan 3-10.)
Drivläget kan inte ändras medan farthållar-
systemet är i funktion.
UB96M2M0.book Page 21 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-22
3
MAU12834

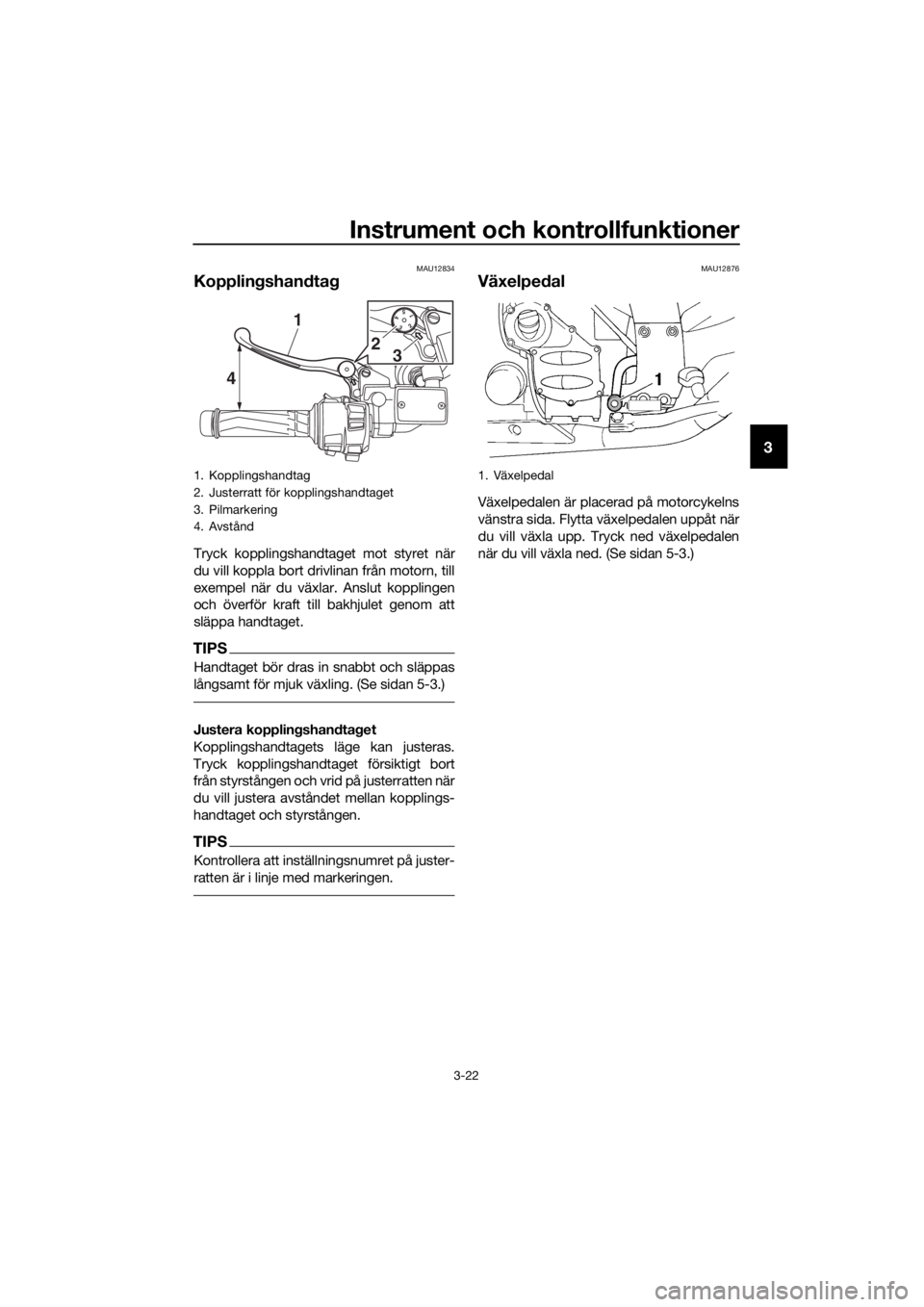

Kopplingshan dta g
Tryck kopplingshandtaget mot styret när
du vill koppla bort drivlinan från motorn, till
exempel när du växlar. Anslut kopplingen
och överför kraft till bakhjulet genom att
släppa handtaget.
TIPS
Handtaget bör dras in snabbt och släppas
långsamt för mjuk växling. (Se sidan 5-3.)
Justera kopplin gshan dta get
Kopplingshandtagets läge kan justeras.
Tryck kopplingshandtaget försiktigt bort
från styrstången och vrid på justerratten när
du vill justera avståndet mellan kopplings-
handtaget och styrstången.
TIPS
Kontrollera att inställningsnumret på juster-
ratten är i linje med markeringen.
MAU12876
Växelpe dal
Växelpedalen är placerad på motorcykelns
vänstra sida. Flytta växelpedalen uppåt när
du vill växla upp. Tryck ned växelpedalen
när du vill växla ned. (Se sidan 5-3.)
1. Kopplingshandtag
2. Justerratt för kopplingshandtaget
3. Pilmarkering
4. Avstånd
15432
4 1
2
3
1. Växelpedal
UB96M2M0.book Page 22 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-23
3
MAU26827

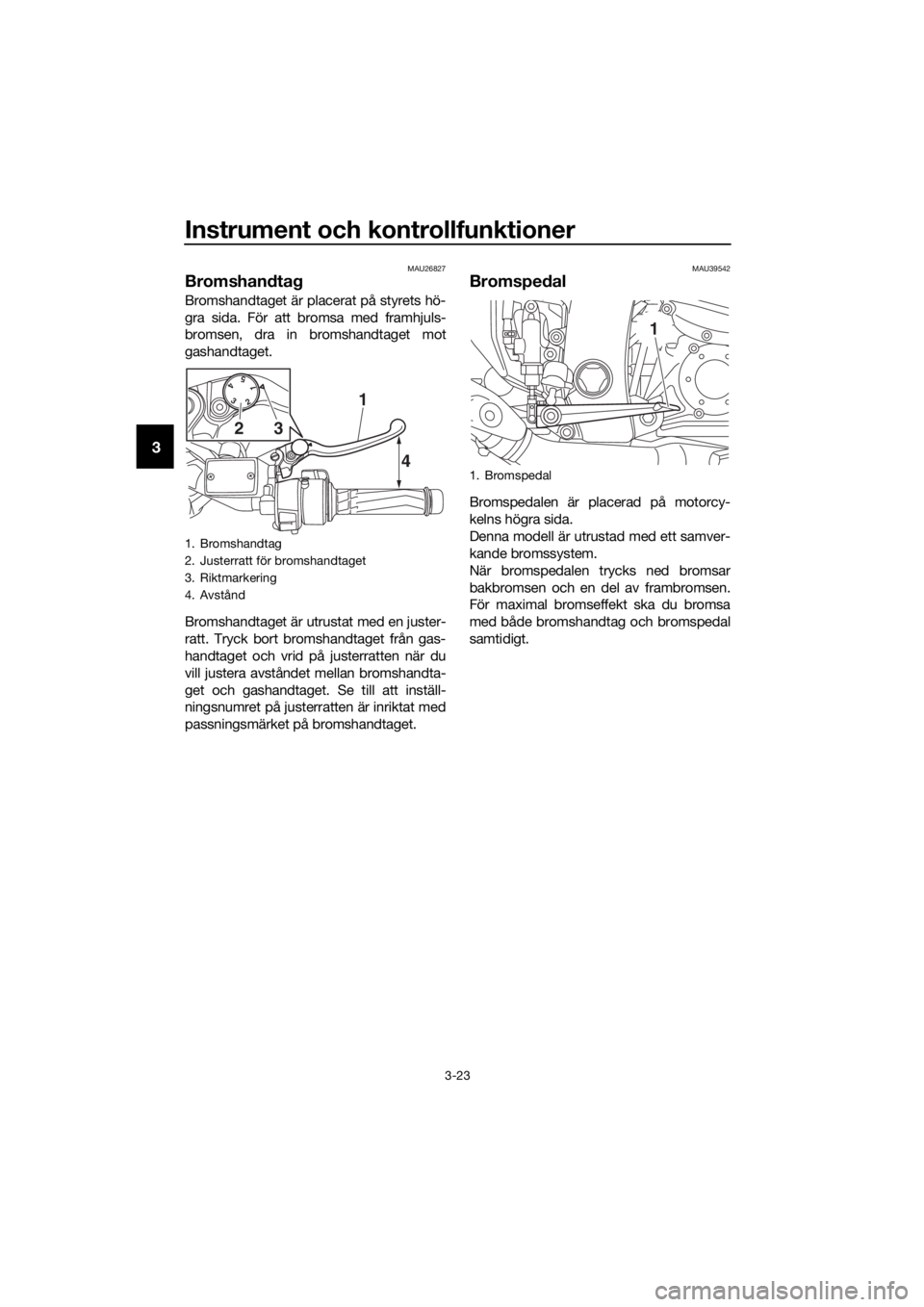

Bromshandta g
Bromshandtaget är placerat på styrets hö-
gra sida. För att bromsa med framhjuls-
bromsen, dra in bromshandtaget mot
gashandtaget.
Bromshandtaget är utrustat med en juster-
ratt. Tryck bort bromshandtaget från gas-
handtaget och vrid på justerratten när du
vill justera avståndet mellan bromshandta-
get och gashandtaget. Se till att inställ-
ningsnumret på justerratten är inriktat med
passningsmärket på bromshandtaget.
MAU39542
Bromspe dal
Bromspedalen är placerad på motorcy-
kelns högra sida.
Denna modell är utrustad med ett samver-
kande bromssystem.
När bromspedalen trycks ned bromsar
bakbromsen och en del av frambromsen.
För maximal bromseffekt ska du bromsa
med både bromshandtag och bromspedal
samtidigt.
1. Bromshandtag
2. Justerratt för bromshandtaget
3. Riktmarkering
4. Avstånd
154
32
4
1
32
1. Bromspedal
1
UB96M2M0.book Page 23 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-24
3
MAU73181

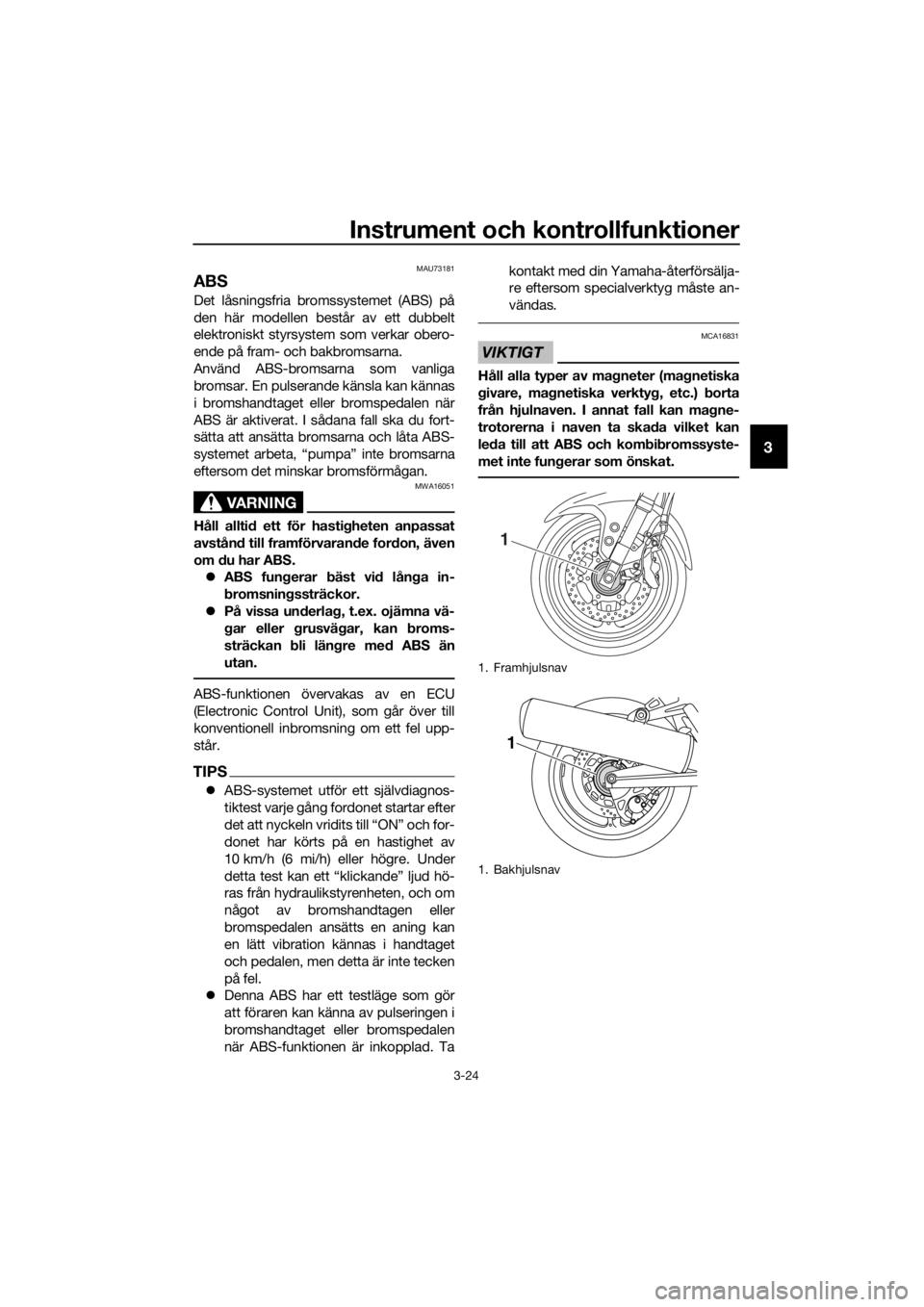

ABS
Det låsningsfria bromssystemet (ABS) på
den här modellen består av ett dubbelt
elektroniskt styrsystem som verkar obero-
ende på fram- och bakbromsarna.
Använd ABS-bromsarna som vanliga
bromsar. En pulserande känsla kan kännas
i bromshandtaget eller bromspedalen när
ABS är aktiverat. I sådana fall ska du fort-
sätta att ansätta bromsarna och låta ABS-
systemet arbeta, “pumpa” inte bromsarna
eftersom det minskar bromsförmågan.
VARNING
MWA16051
Håll alltid ett för hasti gheten anpassat
avstån d till framförvaran de for don, även
om du har ABS.
 ABS fun gerar bäst vi d lån ga in-
b romsnin gssträckor.
 På vissa un derla g, t.ex. ojämna vä-
g ar eller g rusvägar, kan broms-
sträckan bli län gre me d ABS än
utan.
ABS-funktionen övervakas av en ECU
(Electronic Control Unit), som går över till
konventionell inbromsning om ett fel upp-
står.
TIPS
 ABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av
10 km/h (6 mi/h) eller högre. Under
detta test kan ett “klickande” ljud hö-
ras från hydraulikstyrenheten, och om
något av bromshandtagen eller
bromspedalen ansätts en aning kan
en lätt vibration kännas i handtaget
och pedalen, men detta är inte tecken
på fel.
 Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta kontakt med din Yamaha-återförsälja-
re eftersom specialverktyg måste an-
vändas.
VIKTIGT
MCA16831
Håll alla typer av ma
gneter (ma gnetiska
g ivare, ma gnetiska verkty g, etc.) b orta
från hjulnaven. I annat fall kan ma gne-
trotorerna i naven ta ska da vilket kan
le da till att ABS och komb ib romssyste-
met inte fun gerar som önskat.
1. Framhjulsnav
1. Bakhjulsnav
1
1
UB96M2M0.book Page 24 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-25
3
MAU54274
Antispinnsystem
Antispinnsystemet bidrar till motorcykelns
förmåga att behålla dragkraften när den ac-
celererar på hala ytor, som t.ex. på grusvä-
gar eller våta vägunderlag. Om givarna
känner av att det bakre hjulet börjar att
spinna (på ett okontrollerat sätt), så reduce-
rar antispinnsystemet motoreffekten tills
väggreppet har återställts.
TIPS
TCS-indikatorlampan blinkar för att
visa att antispinnsystemet är inkopp-
lat.
 Vissa förändringar i motor- och avgas-
ljuden kan också märkas.
VARNING
MWA15433
Antispinnsystemet ersätter inte ansvars-
full körning enligt rå dan de förhållan den.
Antispinnsystemet kan inte förhin dra att
motorcykeln förlorar dra gkraften om
d en kör för sna bbt in i kurvor, när den
accelererar krafti gt i skarpa vinklar eller
vi d in bromsnin g och det kan inte förhin-
d ra framhjulet från att spinna. Precis
som me d alla for don ska du vara försik-
ti g när d u närmar dig ytor som kan vara
hala, och un dvika verkli gt hala ytor.
Slå av eller på TCS När fordonet slås på, aktiveras antispinn-
systemet automatiskt.
Stoppa fordonet och tryck på antispinnsys-
temets knapp i 2 sekunder när du vill
stänga av antispinnsystemet. TCS-indika-
torlampan tänds.
Tryck på TCS-knappen igen när du vill slå
på antispinnsystemet igen. TCS-indikator-
lampan slocknar.
TIPS
Stäng av antispinnsystemet när du måste
lossa bakhjulet därför att det har fastnat i
lera, sand eller liknande.
Anmärknin
gar om använ dning
Antispinnsystemet inaktiveras om:  ett hjul lyfts upp från marken.
 för mycket bakhjulsspinn avkänns.
 ett hjul roteras med kraft (till exempel
vid underhåll).
TIPS
Om antispinnsystemet är inaktiverat tänds
både TCS-indikatorlampan och varnings-
lampan för motorfel.
VIKTIGT
MCA16801
Använ d b ara de specificerad e däcken.
(Se si dan 6-21.) Om olika däckstorlekar
använ ds kan antispinnsystemet inte
kontrollera däckens rotation som d et
ska.
Återställa antispinnsystemet
1. Stäng av fordonet och vänta i några
sekunder.
2. Slå på fordonet och starta motorn.
3. TCS-indikatorlampan bör slockna och system aktiveras när du har kört i
minst 20 km/h (12 mph).
4. Låt en Yamaha-återförsäljare kontrol-
lera fordonet och inaktivera varnings-
lampan för motorproblem.
1. “TCS”-knapp
2. Varningslampa för motorproblem “ ”
3. Antispinnsystemets indikeringslampa “ ”
132
UB96M2M0.book Page 25 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-26
3
TIPS
Om TCS-indikatorlampan eller varnings-
lampan för motorfel fortsätter att lysa efter
återställningen ska du köra försiktigt och
låta en Yamaha-återförsäljare kontrollera
fordonet så fort som möjligt.
MAU13077
Tanklock
För att öppna tanklocket
Öppna luckan på tanklocket, för in nyckeln
och vrid sedan nyckeln 1/4 varv medurs.
Tanklocket låses upp och kan nu öppnas.
För att stän ga tanklocket
Tryck ned tanklocket medan nyckeln sitter
kvar. Vrid nyckeln moturs 1/4 varv och ta ur
nyckeln. Stäng sedan tanklocket.
TIPS
Tanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det går inte att ta ur nyck-
eln om tanklocket inte är ordentligt stängt
och låst.
VARNING
MWA11092
Se till att tanklocket är or dentli gt stän gt
när du har tankat fär dig t. Bränsleläckor
ut gör en bran drisk.
1. Lucka i tanklock
2. Lås upp.
1
2
UB96M2M0.book Page 26 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-27
3

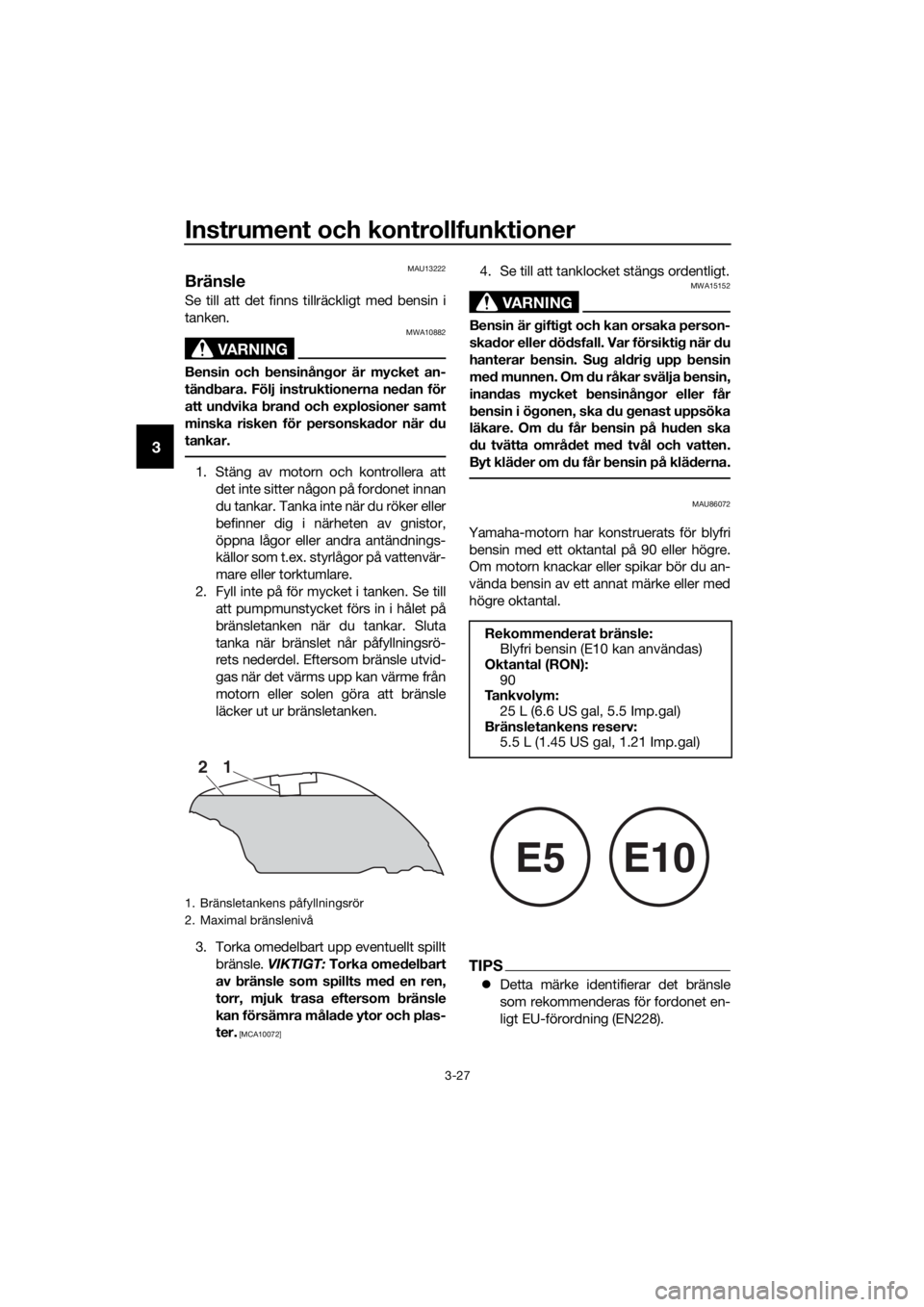

MAU13222
Bränsle
Se till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tän dbara. Följ instruktionerna ne dan för
att un dvika bran d och explosioner samt
minska risken för personska dor när du
tankar.
1. Stäng av motorn och kontrollera att det inte sitter någon på fordonet innan
du tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor,
öppna lågor eller andra antändnings-
källor som t.ex. styrlågor på vattenvär-
mare eller torktumlare.
2. Fyll inte på för mycket i tanken. Se till att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken.
3. Torka omedelbart upp eventuellt spillt bränsle. VIKTIGT: Torka ome del bart
av bränsle som spillts me d en ren,
torr, mjuk trasa eftersom bränsle
kan försämra måla de ytor och plas-
ter.
[MCA10072]
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftig t och kan orsaka person-
ska dor eller dödsfall. Var försikti g när d u
hanterar bensin. Su g al dri g upp bensin
me d munnen. Om d u råkar svälja bensin,
inan das mycket bensinån gor eller får
b ensin i ö gonen, ska d u genast uppsöka
läkare. Om du får b ensin på hu den ska
d u tvätta områ det me d tvål och vatten.
Byt kläd er om du får b ensin på klä derna.
MAU86072
Yamaha-motorn har konstruerats för blyfri
bensin med ett oktantal på 90 eller högre.
Om motorn knackar eller spikar bör du an-
vända bensin av ett annat märke eller med
högre oktantal.
TIPS
 Detta märke identifierar det bränsle
som rekommenderas för fordonet en-
ligt EU-förordning (EN228).
1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
21
Rekommen derat bränsle:
Blyfri bensin (E10 kan användas)
Oktantal (RON):
90
Ta n k v o l y m : 25 L (6.6 US gal, 5.5 Imp.gal)
Bränsletankens reserv: 5.5 L (1.45 US gal, 1.21 Imp.gal)
E5E10
UB96M2M0.book Page 27 Friday, September 6, 2019 4:06 PM
