YAMAHA FJR1300AE 2020 Bruksanvisningar (in Swedish)

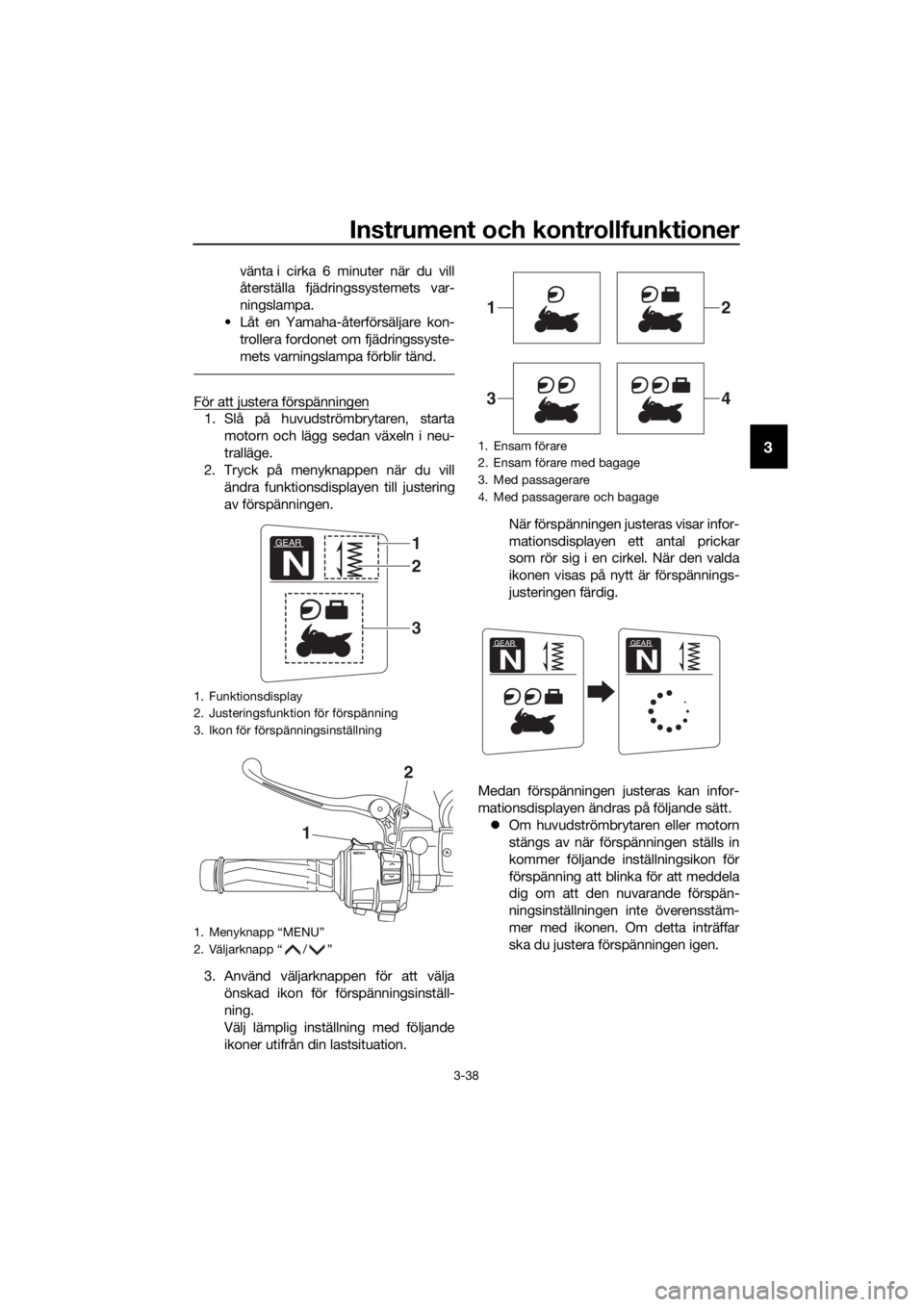

Instrument och kontrollfunktioner
3-38
3
vänta i cirka 6 minuter när du vill
återställa fjädringssystemets var-
ningslampa.
• Låt en Yamaha-återförsäljare kon- trollera fordonet om fjädringssyste-
mets varningslampa förblir tänd.
För att justera förspänningen
1. Slå på huvudströmbrytaren, starta
motorn och lägg sedan växeln i neu-
tralläge.
2. Tryck på menyknappen när du vill
ändra funktionsdisplayen till justering
av förspänningen.
3. Använd väljarknappen för att välja önskad ikon för förspänningsinställ-
ning.
Välj lämplig inställning med följande
ikoner utifrån din lastsituation. När förspänningen justeras visar infor-
mationsdisplayen ett antal prickar
som rör sig i en cirkel. När den valda
ikonen visas på nytt är förspännings-
justeringen färdig.
Medan förspänningen justeras kan infor-
mationsdisplayen ändras på följande sätt.  Om huvudströmbrytaren eller motorn
stängs av när förspänningen ställs in
kommer följande inställningsikon för
förspänning att blinka för att meddela
dig om att den nuvarande förspän-
ningsinställningen inte överensstäm-
mer med ikonen. Om detta inträffar
ska du justera förspänningen igen.
1. Funktionsdisplay
2. Justeringsfunktion för förspänning
3. Ikon för förspänningsinställning
1. Menyknapp “MENU”
2. Väljarknapp “ / ”
GEAR
N
1
3
2
1
2
1. Ensam förare
2. Ensam förare med bagage
3. Med passagerare
4. Med passagerare och bagage
12
34
GEAR
N
GEAR
N
UB96M2M0.book Page 38 Friday, September 6, 2019 4:06 PM

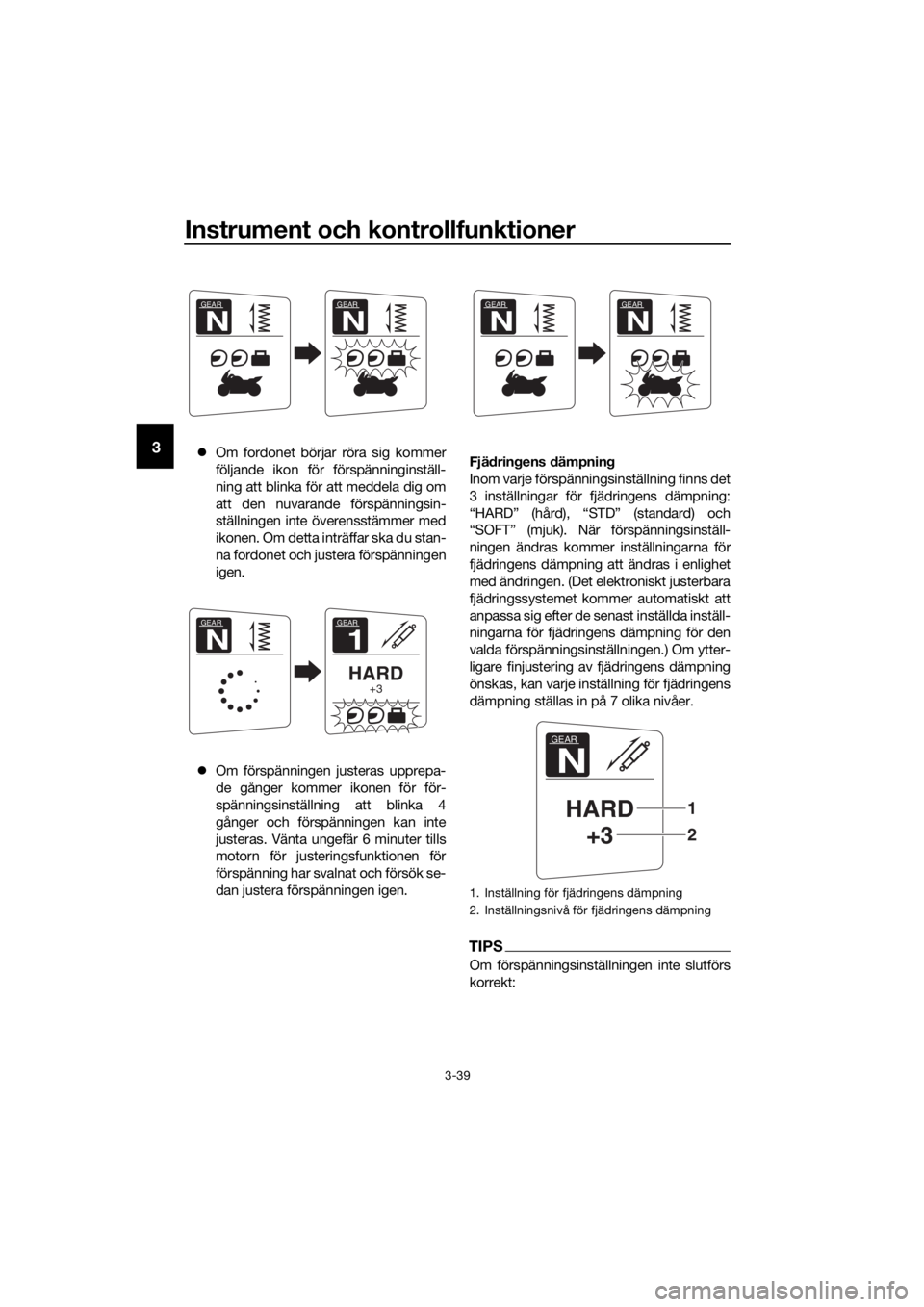

Instrument och kontrollfunktioner
3-39
3Om fordonet börjar röra sig kommer
följande ikon för förspänninginställ-
ning att blinka för att meddela dig om
att den nuvarande förspänningsin-
ställningen inte överensstämmer med
ikonen. Om detta inträffar ska du stan-
na fordonet och justera förspänningen
igen.
 Om förspänningen justeras upprepa-
de gånger kommer ikonen för för-
spänningsinställning att blinka 4
gånger och förspänningen kan inte
justeras. Vänta ungefär 6 minuter tills
motorn för justeringsfunktionen för
förspänning har svalnat och försök se-
dan justera förspänningen igen. Fjä
drin gens dämpnin g
Inom varje förspänningsinställning finns det
3 inställningar för fjädringens dämpning:
“HARD” (hård), “STD” (standard) och
“SOFT” (mjuk). När förspänningsinställ-
ningen ändras kommer inställningarna för
fjädringens dämpning att ändras i enlighet
med ändringen. (Det elektroniskt justerbara
fjädringssystemet kommer automatiskt att
anpassa sig efter de senast inställda inställ-
ningarna för fjädringens dämpning för den
valda förspänningsinställningen.) Om ytter-
ligare finjustering av fjädringens dämpning
önskas, kan varje inställning för fjädringens
dämpning ställas in på 7 olika nivåer.
TIPS
Om förspänningsinställningen inte slutförs
korrekt:
GEAR
N
GEAR
N
GEAR
1
HARD+3
GEAR
N
1. Inställning för fjädringens dämpning
2. Inställningsnivå för fjädringens dämpning
GEAR
N
GEAR
N
GEAR
N
HARD +3
2
1
UB96M2M0.book Page 39 Friday, September 6, 2019 4:06 PM

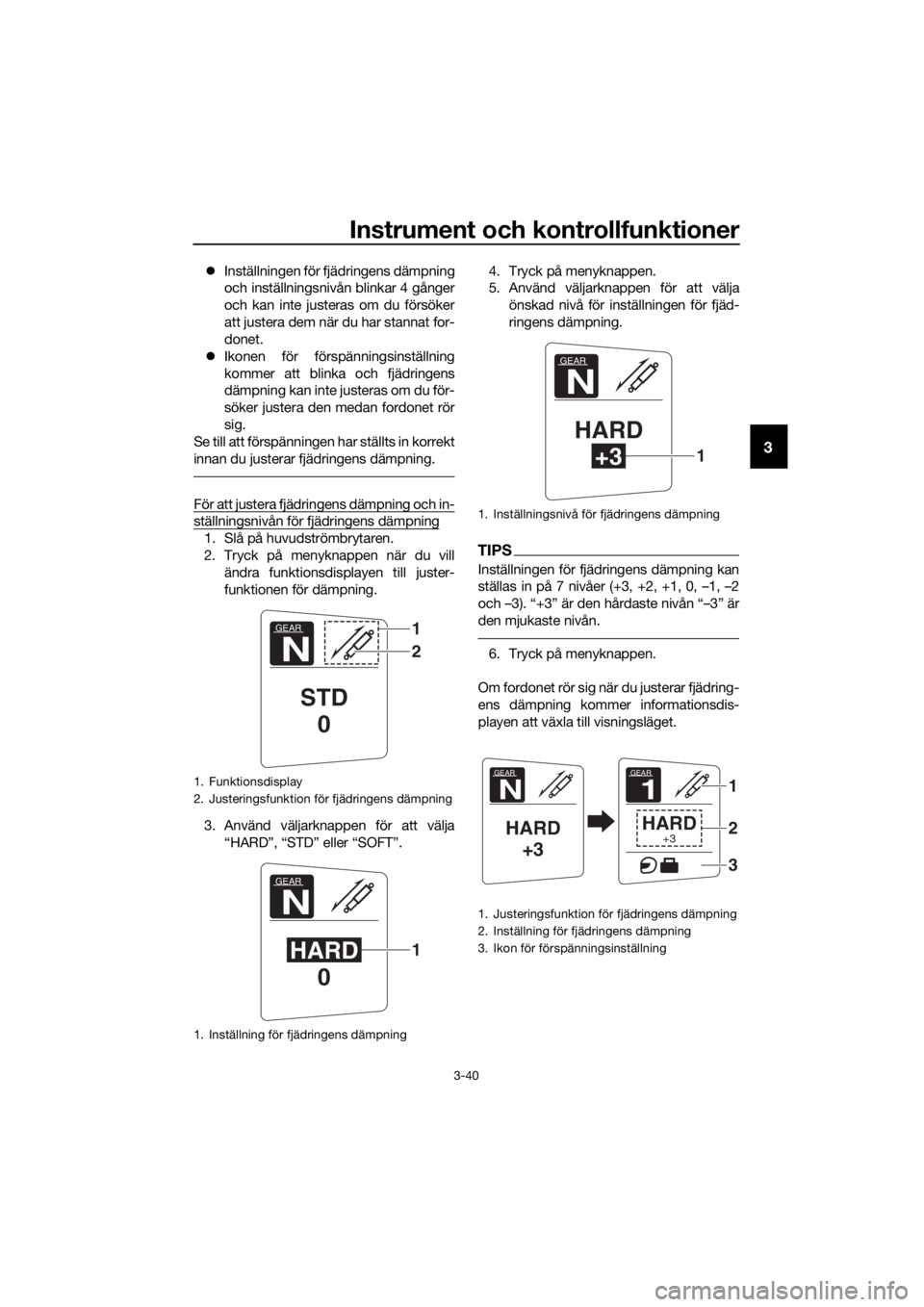

Instrument och kontrollfunktioner
3-40
3
Inställningen för fjädringens dämpning
och inställningsnivån blinkar 4 gånger
och kan inte justeras om du försöker
att justera dem när du har stannat for-
donet.
 Ikonen för förspänningsinställning
kommer att blinka och fjädringens
dämpning kan inte justeras om du för-
söker justera den medan fordonet rör
sig.
Se till att förspänningen har ställts in korrekt
innan du justerar fjädringens dämpning.
För att justera fjädringens dämpning och in-
ställningsnivån för fjädringens dämpning
1. Slå på huvudströmbrytaren.
2. Tryck på menyknappen när du vill ändra funktionsdisplayen till juster-
funktionen för dämpning.
3. Använd väljarknappen för att välja “HARD”, “STD” eller “SOFT”. 4. Tryck på menyknappen.
5. Använd väljarknappen för att välja
önskad nivå för inställningen för fjäd-
ringens dämpning.TIPS
Inställningen för fjädringens dämpning kan
ställas in på 7 nivåer (+3, +2, +1, 0, –1, –2
och –3). “+3” är den hårdaste nivån “–3” är
den mjukaste nivån.
6. Tryck på menyknappen.
Om fordonet rör sig när du justerar fjädring-
ens dämpning kommer informationsdis-
playen att växla till visningsläget.
1. Funktionsdisplay
2. Justeringsfunktion för fjädringens dämpning
1. Inställning för fjädringens dämpning
GEAR
N
STD 0
1
2
GEAR
N
HARD 01
1. Inställningsnivå för fjädringens dämpning
1. Justeringsfunktion för fjädringens dämpning
2. Inställning för fjädringens dämpning
3. Ikon för förspänningsinställning
GEAR
N
HARD
+31
GEAR
N
HARD+3
GEAR
1
HARD+3
1
2
3
UB96M2M0.book Page 40 Friday, September 6, 2019 4:06 PM

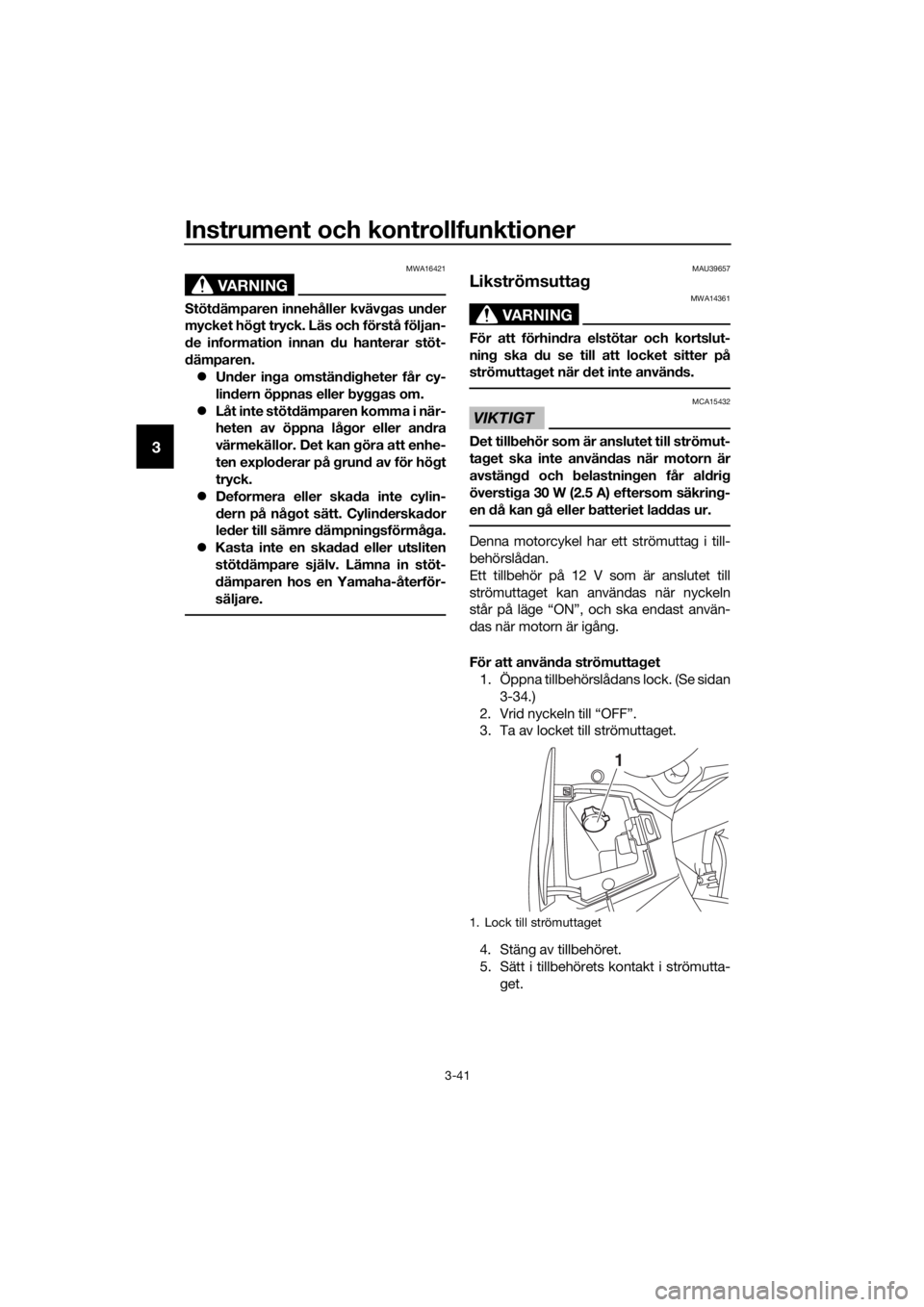

Instrument och kontrollfunktioner
3-41
3
VARNING
MWA16421
Stötdämparen innehåller kväv gas un der
mycket hö gt tryck. Läs och förstå följan-
d e information innan d u hanterar stöt-
d ämparen.
 Under in ga omstän dig heter får cy-
lin dern öppnas eller b yggas om.
 Låt inte stöt dämparen komma i när-
heten av öppna lå gor eller an dra
värmekällor. Det kan göra att enhe-
ten explo derar på grun d av för hö gt
tryck.
 Deformera eller ska da inte cylin-
d ern på någ ot sätt. Cylin derska dor
le der till sämre dämpnin gsförmå ga.
 Kasta inte en ska dad eller utsliten
stöt dämpare själv. Lämna in stöt-
d ämparen hos en Yamaha-återför-
säljare.
MAU39657
Likströmsutta g
VARNING
MWA14361
För att förhind ra elstötar och kortslut-
nin g ska d u se till att locket sitter på
strömutta get när det inte använ ds.
VIKTIGT
MCA15432
Det till behör som är anslutet till strömut-
ta get ska inte använ das när motorn är
avstän gd och belastnin gen får al dri g
översti ga 30 W (2.5 A) eftersom säkrin g-
en då kan g å eller b atteriet la ddas ur.
Denna motorcykel har ett strömuttag i till-
behörslådan.
Ett tillbehör på 12 V som är anslutet till
strömuttaget kan användas när nyckeln
står på läge “ON”, och ska endast använ-
das när motorn är igång.
För att använ da strömutta get
1. Öppna tillbehörslådans lock. (Se sidan
3-34.)
2. Vrid nyckeln till “OFF”.
3. Ta av locket till strömuttaget.
4. Stäng av tillbehöret.
5. Sätt i tillbehörets kontakt i strömutta- get.
1. Lock till strömuttaget
1
UB96M2M0.book Page 41 Friday, September 6, 2019 4:06 PM

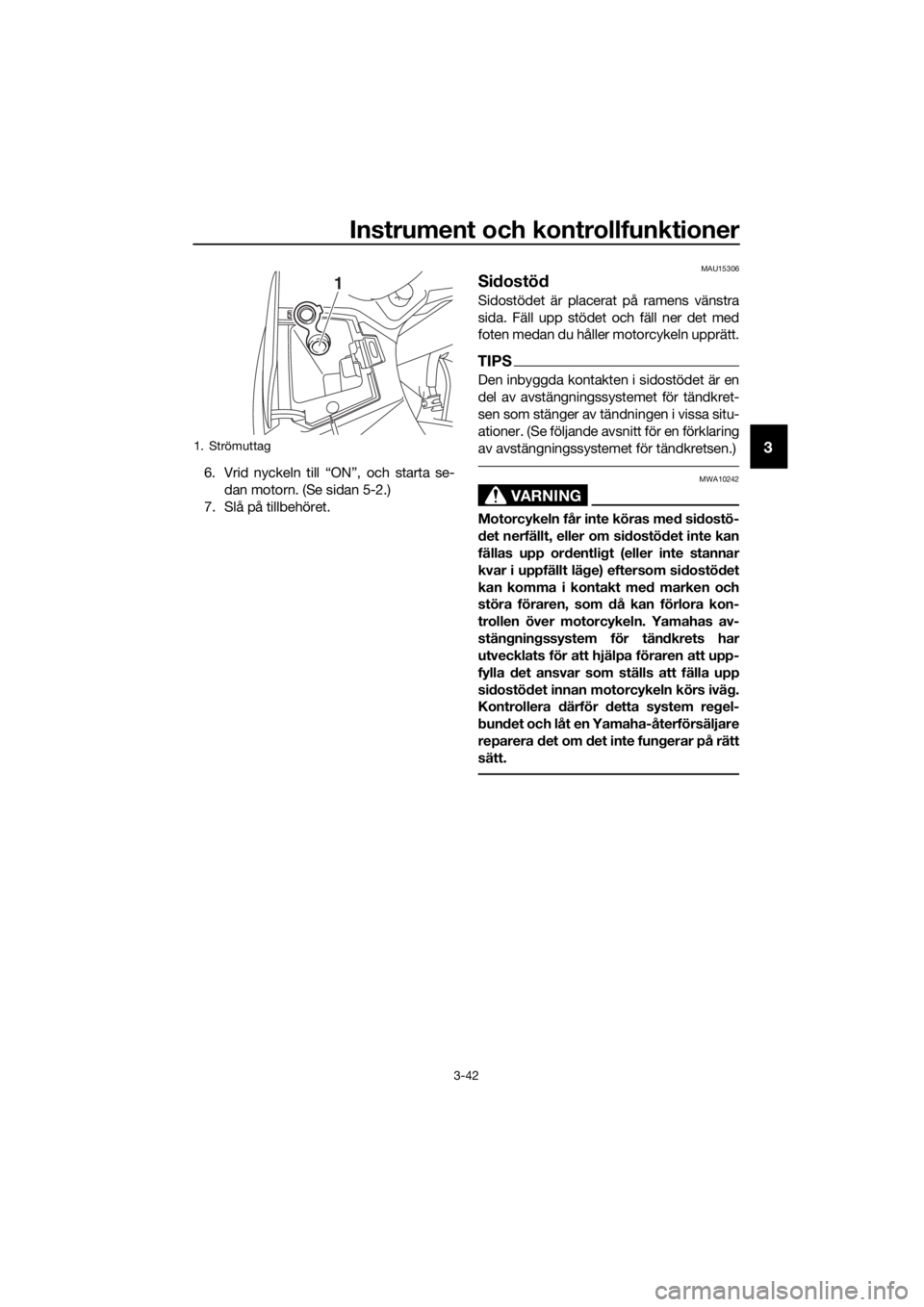

Instrument och kontrollfunktioner
3-42
3
6. Vrid nyckeln till “ON”, och starta se-dan motorn. (Se sidan 5-2.)
7. Slå på tillbehöret.
MAU15306
Si dostö d
Sidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.
TIPS
Den inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras me d si dostö-
d et nerfällt, eller om sid ostödet inte kan
fällas upp or dentli gt (eller inte stannar
kvar i uppfällt lä ge) eftersom si dostöd et
kan komma i kontakt me d marken och
störa föraren, som d å kan förlora kon-
trollen över motorcykeln. Yamahas av-
stän gning ssystem för tän dkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
si dostöd et innan motorcykeln körs ivä g.
Kontrollera därför detta system re gel-
b un det och låt en Yamaha-återförsäljare
reparera det om det inte fun gerar på rätt
sätt.
1. Strömuttag
1
UB96M2M0.book Page 42 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-43
3
MAU63432
Avstängning ssystem för tän d-
krets
Systemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt.
Det stoppar även motorn om sidostödet
fälls ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.
TIPS
 Denna kontroll är mest tillförlitlig om
motorn är varm.
 Se sidorna 3-2 och 3-20 för informa-
tion om strömställarens användning.
UB96M2M0.book Page 43 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-44
3
Med motorn avstängd:
1. Placera fordonet på mittstödet.
2. Fäll ner sidostödet.
3.Ställ in motorns stoppknapp på
körläge.
4. Vrid huvudströmbrytaren till påslaget läge.
5. Lägg växeln i neutralläge.
6. Tryck på startknappen.
Startar motorn?
Med motorn fortfarande igång:
7. Fäll upp sidostödet.
8. Dra i kopplingshandtaget.
9. Lägg in en växel.
10. Fäll ner sidostödet.
Stannar motorn?
När motorn har stannat:
11. Fäll upp sidostödet.
12. Dra i kopplingshandtaget.
13. Tryck på startknappen.
Startar motorn?
Systemet är ok.
Du kan köra med motorcykeln.
Neutrallägeskontakten kanske inte
fungerar.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har
kontrollerat den.
Kontakten i sidostödet kanske inte
fungerar.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har
kontrollerat den.
Kopplingskontakten kanske inte
fungerar.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har
kontrollerat den.
VARNING
JA NEJ
JANEJ
JANEJ
Motorcykeln måste vara uppställd
på mittstödet för denna kontroll.
Se till att fordonet inspekteras
innan du kör det om ett fel
upptäcks.


UB96M2M0.book Page 44 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-45
3
MAU73032
Kurvtagning slampor
Den här modellen har 3 kurvtagningslam-
por på varje sida. Kurvtagningslamporna
tänds för att hjälpa till att lysa upp vägen
när fordonet lutas.
Kurvtagningslamporna tänds på den sida
som motsvarar svängen. Lamporna tänds i
ordningsföljd från insidan och utåt beroen-
de på fordonets lutningsvinkel.
TIPS
Kurvtagningslamporna utför en självtest
när fordonet startas. Varje lampa ska tän-
das i ordningsföljd inifrån och utåt och se-
dan släckas i omvänd ordning.
1. Kurvtagningslampa
11
UB96M2M0.book Page 45 Friday, September 6, 2019 4:06 PM

För din e gen säkerhet – kontroller före körnin g
4-1
4
MAU63441
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de
inspektions- och underhållsprocedurer samt scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller e gen domsska dor ökar om d u inte inspekterar och un der-
håller for donet på rätt sätt. Kör inte for donet om d u stöter på nå gra pro blem. Låt en
Yamaha-återförsäljare se över ford onet om ett problem inte kan åt gär das med pro-
ced urerna som beskrivs i d en här han dboken.
Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLERSIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens överströmningsslang inte
är skadad, är igensatt eller har sprickor, och kontrollera
slanganslutningen. 3-27,
3-28
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt ni-
vå.
• Kontrollera om det läcker någon olja. 6-11
Olja i slutväxel • Kontrollera om det läcker någon olja. 6-15
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till
rätt nivå.
• Kontrollera om kylsystemet läcker. 6-16
Fram broms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-25,
6-26
Bak broms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-25,
6-26
UB96M2M0.book Page 1 Friday, September 6, 2019 4:06 PM

För din e gen säkerhet – kontroller före körnin g
4-2
4
Koppling • Kontrollera funktionen.
• Om den känns mjuk eller fjäd
rar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-23,
6-26
Gashand tag • Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gas-
handtagets spel och smörja kabeln samt gashandtagets
mekanism. 6-20,
6-28
Re gla gekab lar • Kontrollera att det går mjukt.
• Smörj om det behövs.
6-28
Hjul och d äck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov. 6-21,
6-23
Bromspe dal och växel-
pe dal • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
6-29
Broms- och kopplin gs-
hand tag • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
6-29
Mittstö d, si dostö d • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs. 6-30
Ramfästen • Kontrollera att alla muttrar, bultar och skruvar är ordent-
ligt åtdragna.
• Dra åt om det behövs. —
Instrument, belysnin g,
si gnaler och kontakter • Kontrollera funktionen.
• Korrigera vid behov.
—
Si dostöd ets kontakt • Kontrollera funktionen på avstängningssystemet för
tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som det ska. 3-42
ARTIKEL KONTROLLER SIDAN
UB96M2M0.book Page 2 Friday, September 6, 2019 4:06 PM
