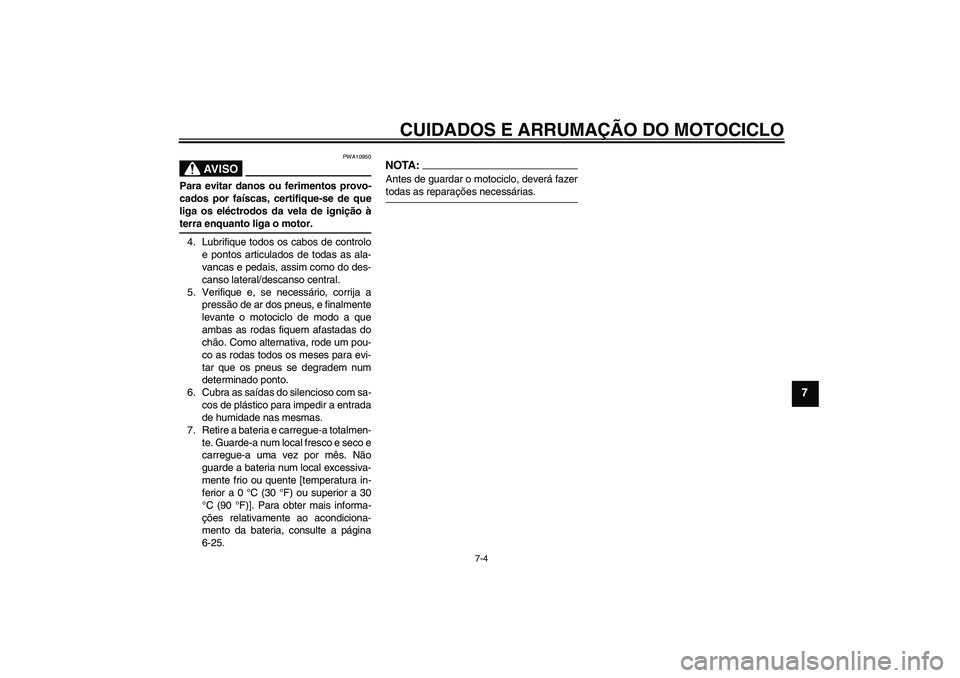

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
AV I S O
PWA10950
Para evitar danos ou ferimentos provo-
cados por faíscas, certifique-se de que
liga os eléctrodos da vela de ignição àterra enquanto liga o motor.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Cubra as saídas do silencioso com sa-
cos de plástico para impedir a entrada
de humidade nas mesmas.
7. Retire a bateria e carregue-a totalmen-
te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [temperatura in-
ferior a 0 °C (30 °F) ou superior a 30
°C (90 °F)]. Para obter mais informa-
ções relativamente ao acondiciona-
mento da bateria, consulte a página
6-25.
NOTA:Antes de guardar o motociclo, deverá fazertodas as reparações necessárias.
U2D2PAP0.book Page 4 Wednesday, June 28, 2006 11:58 AM
Page 92 of 100

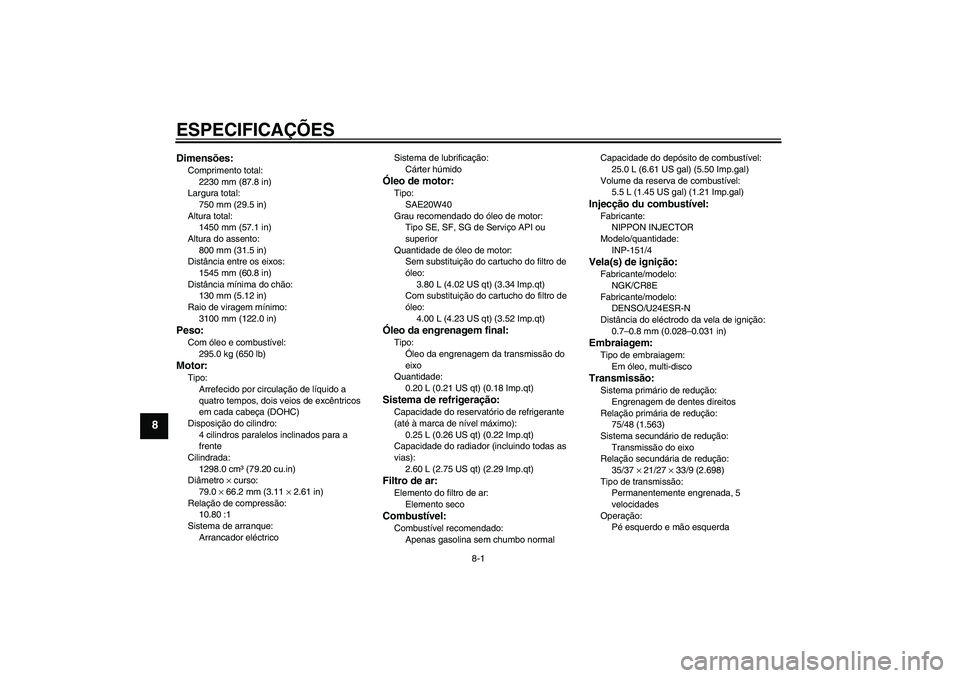

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2230 mm (87.8 in)
Largura total:
750 mm (29.5 in)
Altura total:
1450 mm (57.1 in)
Altura do assento:
800 mm (31.5 in)
Distância entre os eixos:
1545 mm (60.8 in)
Distância mínima do chão:
130 mm (5.12 in)
Raio de viragem mínimo:
3100 mm (122.0 in)Peso:Com óleo e combustível:
295.0 kg (650 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, dois veios de excêntricos
em cada cabeça (DOHC)
Disposição do cilindro:
4 cilindros paralelos inclinados para a
frente
Cilindrada:
1298.0 cm³ (79.20 cu.in)
Diâmetro × curso:
79.0 × 66.2 mm (3.11 × 2.61 in)
Relação de compressão:
10.80 :1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Tipo:
SAE20W40
Grau recomendado do óleo de motor:
Tipo SE, SF, SG de Serviço API ou
superior
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
4.00 L (4.23 US qt) (3.52 Imp.qt)Óleo da engrenagem final:Tipo:
Óleo da engrenagem da transmissão do
eixo
Quantidade:
0.20 L (0.21 US qt) (0.18 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacidade do radiador (incluindo todas as
vias):
2.60 L (2.75 US qt) (2.29 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento secoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo normalCapacidade do depósito de combustível:
25.0 L (6.61 US gal) (5.50 Imp.gal)
Volume da reserva de combustível:
5.5 L (1.45 US gal) (1.21 Imp.gal)
Injecção du combustível:Fabricante:
NIPPON INJECTOR
Modelo/quantidade:
INP-151/4Vela(s) de ignição:Fabricante/modelo:
NGK/CR8E
Fabricante/modelo:
DENSO/U24ESR-N
Distância do eléctrodo da vela de ignição:
0.7–0.8 mm (0.028–0.031 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem de dentes direitos
Relação primária de redução:
75/48 (1.563)
Sistema secundário de redução:
Transmissão do eixo
Relação secundária de redução:
35/37 × 21/27 × 33/9 (2.698)
Tipo de transmissão:
Permanentemente engrenada, 5
velocidades
Operação:
Pé esquerdo e mão esquerda
U2D2PAP0.book Page 1 Wednesday, June 28, 2006 11:58 AM
Page 93 of 100

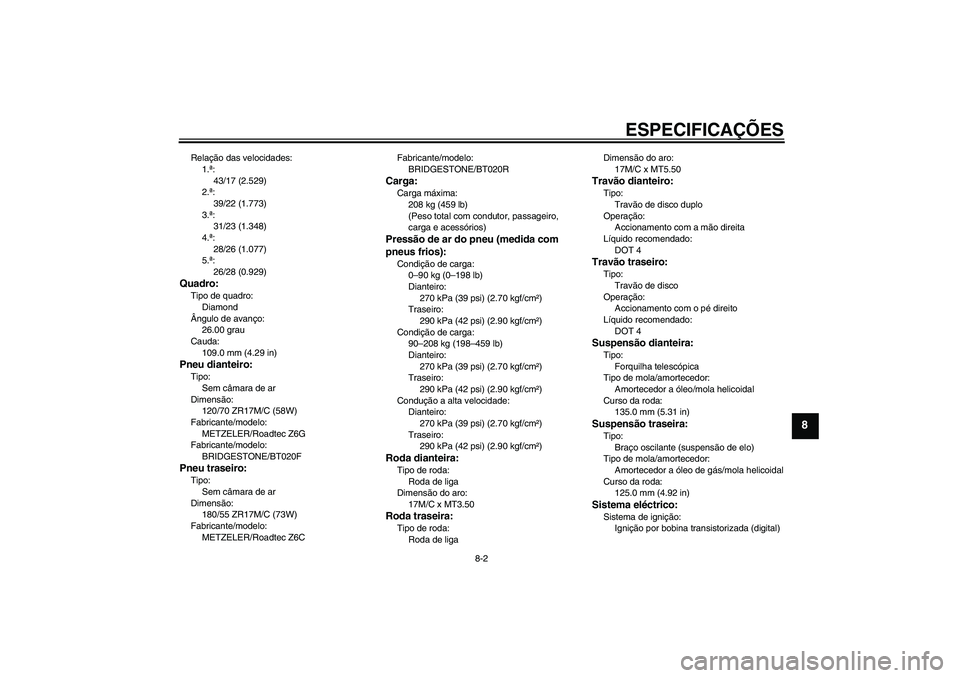

ESPECIFICAÇÕES
8-2
8
Relação das velocidades:
1.ª:
43/17 (2.529)
2.ª:
39/22 (1.773)
3.ª:
31/23 (1.348)
4.ª:
28/26 (1.077)
5.ª:
26/28 (0.929)Quadro:Tipo de quadro:
Diamond
Ângulo de avanço:
26.00 grau
Cauda:
109.0 mm (4.29 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/70 ZR17M/C (58W)
Fabricante/modelo:
METZELER/Roadtec Z6G
Fabricante/modelo:
BRIDGESTONE/BT020FPneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
180/55 ZR17M/C (73W)
Fabricante/modelo:
METZELER/Roadtec Z6CFabricante/modelo:
BRIDGESTONE/BT020R
Carga:Carga máxima:
208 kg (459 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
270 kPa (39 psi) (2.70 kgf/cm²)
Traseiro:
290 kPa (42 psi) (2.90 kgf/cm²)
Condição de carga:
90–208 kg (198–459 lb)
Dianteiro:
270 kPa (39 psi) (2.70 kgf/cm²)
Traseiro:
290 kPa (42 psi) (2.90 kgf/cm²)
Condução a alta velocidade:
Dianteiro:
270 kPa (39 psi) (2.70 kgf/cm²)
Traseiro:
290 kPa (42 psi) (2.90 kgf/cm²)Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT3.50Roda traseira:Tipo de roda:
Roda de ligaDimensão do aro:
17M/C x MT5.50
Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
135.0 mm (5.31 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
125.0 mm (4.92 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada (digital)
U2D2PAP0.book Page 2 Wednesday, June 28, 2006 11:58 AM
Page 94 of 100

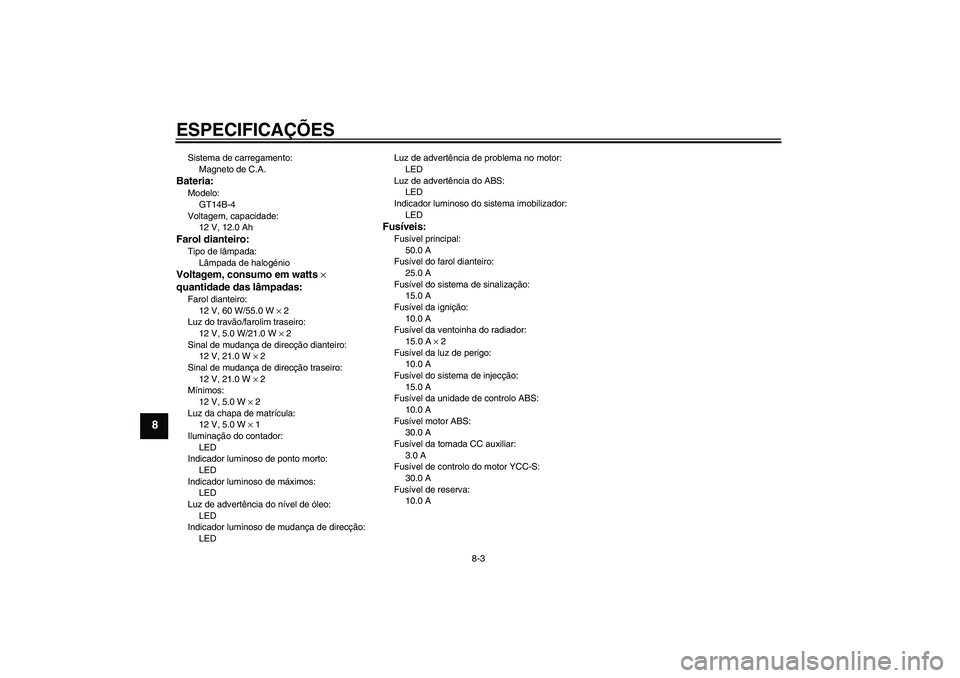

ESPECIFICAÇÕES
8-3
8
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
GT14B-4
Voltagem, capacidade:
12 V, 12.0 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60 W/55.0 W × 2
Luz do travão/farolim traseiro:
12 V, 5.0 W/21.0 W × 2
Sinal de mudança de direcção dianteiro:
12 V, 21.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 21.0 W × 2
Mínimos:
12 V, 5.0 W × 2
Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo:
LED
Indicador luminoso de mudança de direcção:
LEDLuz de advertência de problema no motor:
LED
Luz de advertência do ABS:
LED
Indicador luminoso do sistema imobilizador:
LED
Fusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro:
25.0 A
Fusível do sistema de sinalização:
15.0 A
Fusível da ignição:
10.0 A
Fusível da ventoinha do radiador:
15.0 A × 2
Fusível da luz de perigo:
10.0 A
Fusível do sistema de injecção:
15.0 A
Fusível da unidade de controlo ABS:
10.0 A
Fusível motor ABS:
30.0 A
Fusível da tomada CC auxiliar:
3.0 A
Fusível de controlo do motor YCC-S:
30.0 A
Fusível de reserva:
10.0 A
U2D2PAP0.book Page 3 Wednesday, June 28, 2006 11:58 AM
Page 95 of 100

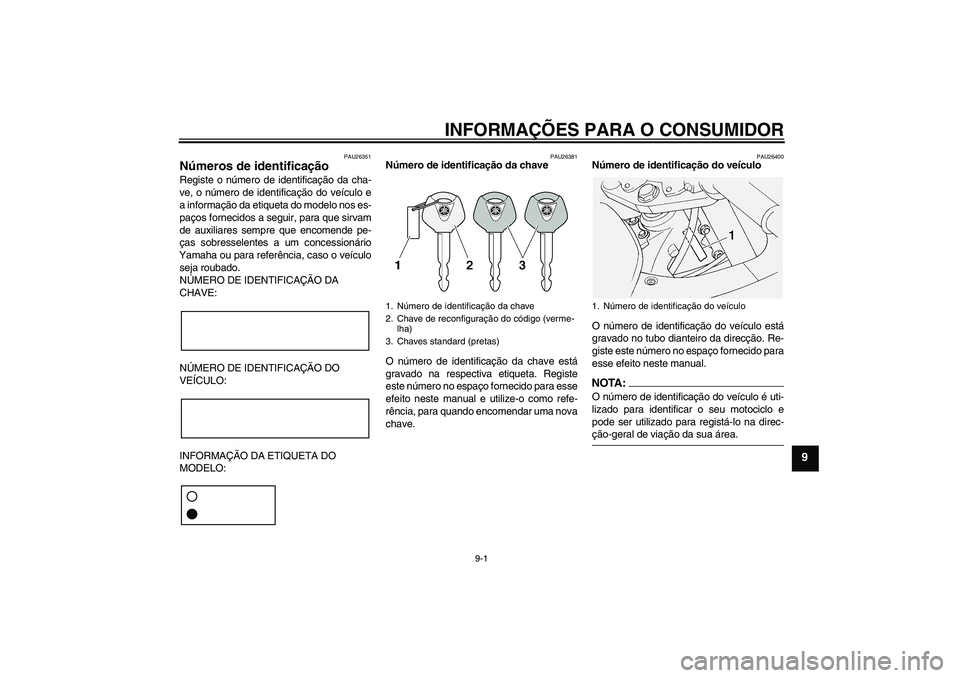

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU26351
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para esse
efeito neste manual e utilize-o como refe-
rência, para quando encomendar uma nova
chave.
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTA:O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-ção-geral de viação da sua área.
1. Número de identificação da chave
2. Chave de reconfiguração do código (verme-
lha)
3. Chaves standard (pretas)
1. Número de identificação do veículo
U2D2PAP0.book Page 1 Wednesday, June 28, 2006 11:58 AM
Page 96 of 100
INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU26520
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis por baixo do assento do passagei-
ro. (Consulte a página 3-21.) Registe a in-
formação constante nesta etiqueta no
espaço providenciado para esse efeito nes-
te manual. Esta informação será necessá-
ria para encomendar peças sobresselentes
a um concessionário Yamaha.1. Etiqueta do modeloU2D2PAP0.book Page 2 Wednesday, June 28, 2006 11:58 AM
Page 97 of 100

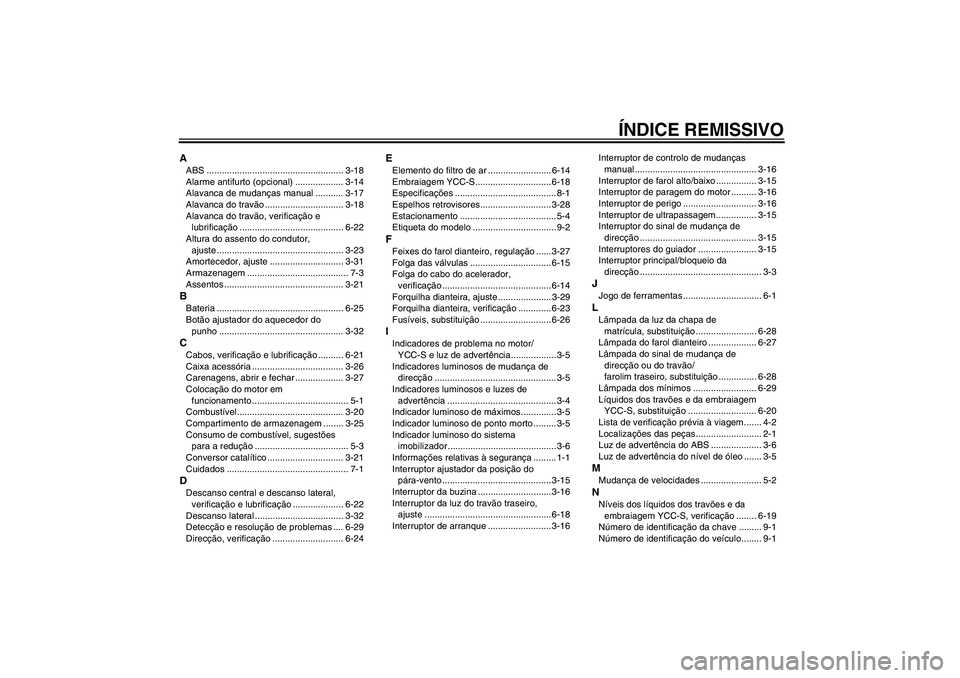

ÍNDICE REMISSIVO
AABS ...................................................... 3-18
Alarme antifurto (opcional) ................... 3-14
Alavanca de mudanças manual ........... 3-17
Alavanca do travão ............................... 3-18
Alavanca do travão, verificação e
lubrificação ......................................... 6-22
Altura do assento do condutor,
ajuste .................................................. 3-23
Amortecedor, ajuste ............................. 3-31
Armazenagem ........................................ 7-3
Assentos ............................................... 3-21BBateria .................................................. 6-25
Botão ajustador do aquecedor do
punho ................................................. 3-32CCabos, verificação e lubrificação .......... 6-21
Caixa acessória .................................... 3-26
Carenagens, abrir e fechar ................... 3-27
Colocação do motor em
funcionamento ...................................... 5-1
Combustível.......................................... 3-20
Compartimento de armazenagem ........ 3-25
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversor catalítico .............................. 3-21
Cuidados ................................................ 7-1DDescanso central e descanso lateral,
verificação e lubrificação .................... 6-22
Descanso lateral ................................... 3-32
Detecção e resolução de problemas .... 6-29
Direcção, verificação ............................ 6-24
EElemento do filtro de ar ......................... 6-14
Embraiagem YCC-S.............................. 6-18
Especificações ........................................ 8-1
Espelhos retrovisores............................ 3-28
Estacionamento ...................................... 5-4
Etiqueta do modelo ................................. 9-2FFeixes do farol dianteiro, regulação ......3-27
Folga das válvulas ................................ 6-15
Folga do cabo do acelerador,
verificação ........................................... 6-14
Forquilha dianteira, ajuste ..................... 3-29
Forquilha dianteira, verificação ............. 6-23
Fusíveis, substituição ............................ 6-26IIndicadores de problema no motor/
YCC-S e luz de advertência..................3-5
Indicadores luminosos de mudança de
direcção ................................................ 3-5
Indicadores luminosos e luzes de
advertência ........................................... 3-4
Indicador luminoso de máximos..............3-5
Indicador luminoso de ponto morto ......... 3-5
Indicador luminoso do sistema
imobilizador ........................................... 3-6
Informações relativas à segurança ......... 1-1
Interruptor ajustador da posição do
pára-vento ........................................... 3-15
Interruptor da buzina .............................3-16
Interruptor da luz do travão traseiro,
ajuste ..................................................6-18
Interruptor de arranque ......................... 3-16Interruptor de controlo de mudanças
manual ................................................ 3-16
Interruptor de farol alto/baixo ................ 3-15
Interruptor de paragem do motor .......... 3-16
Interruptor de perigo ............................. 3-16
Interruptor de ultrapassagem................ 3-15
Interruptor do sinal de mudança de
direcção .............................................. 3-15
Interruptores do guiador ....................... 3-15
Interruptor principal/bloqueio da
direcção ................................................ 3-3
JJogo de ferramentas ............................... 6-1LLâmpada da luz da chapa de
matrícula, substituição ........................ 6-28
Lâmpada do farol dianteiro ................... 6-27
Lâmpada do sinal de mudança de
direcção ou do travão/
farolim traseiro, substituição ............... 6-28
Lâmpada dos mínimos ......................... 6-29
Líquidos dos travões e da embraiagem
YCC-S, substituição ........................... 6-20
Lista de verificação prévia à viagem....... 4-2
Localizações das peças.......................... 2-1
Luz de advertência do ABS .................... 3-6
Luz de advertência do nível de óleo ....... 3-5MMudança de velocidades ........................ 5-2NNíveis dos líquidos dos travões e da
embraiagem YCC-S, verificação ........ 6-19
Número de identificação da chave ......... 9-1
Número de identificação do veículo........ 9-1
U2D2PAP0.book Page 1 Wednesday, June 28, 2006 11:58 AM
Page 98 of 100
ÍNDICE REMISSIVONúmeros de identificação ....................... 9-1OÓleo da engrenagem final..................... 6-11
Óleo do motor e cartucho do filtro de
óleo ....................................................... 6-8PPainéis, remoção e instalação ................ 6-6
Pastilhas dos travões da frente e de
trás, verificação .................................. 6-18
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-21
Pedal de mudança de velocidades ....... 3-17
Pedal do travão ..................................... 3-18
Pivôs do braço oscilante, lubrificação ... 6-23
Pneus .................................................... 6-15
Posição do guiador, ajuste.................... 3-27
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-21RRefrigerante .......................................... 6-12
Rodagem do motor ................................. 5-3
Rodas.................................................... 6-17
Rolamentos de roda, verificação .......... 6-24SSinal de mudança de direcção
dianteiro .............................................. 6-27
Sistema de corte do circuito de
ignição ................................................ 3-33
Sistema imobilizador ............................... 3-1
Sistema YCC-S ....................................... 3-1
Suspensão traseira, lubrificação ........... 6-23
TTabela de lubrificação e manutenção
periódica............................................... 6-2
Tabelas de detecção e resolução de
problemas .......................................... 6-30
Tampa do depósito de combustível...... 3-19
Taquímetro ............................................. 3-7
Tomada CC auxiliar .............................. 3-35
Tubo de respiração/descarga do
depósito de combustível .................... 3-21VVelas de ignição, verificação .................. 6-7
Velocidade de ralenti do motor,
verificação .......................................... 6-14
Velocímetro ............................................ 3-7
Visor multifuncional ................................ 3-8
U2D2PAP0.book Page 2 Wednesday, June 28, 2006 11:58 AM
Page 99 of 100
U2D2PAP0.book Page 3 Wednesday, June 28, 2006 11:58 AM
Page 100 of 100
IMPRESSO EM PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2006.06-0.3×1 CR
(P)
