MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6

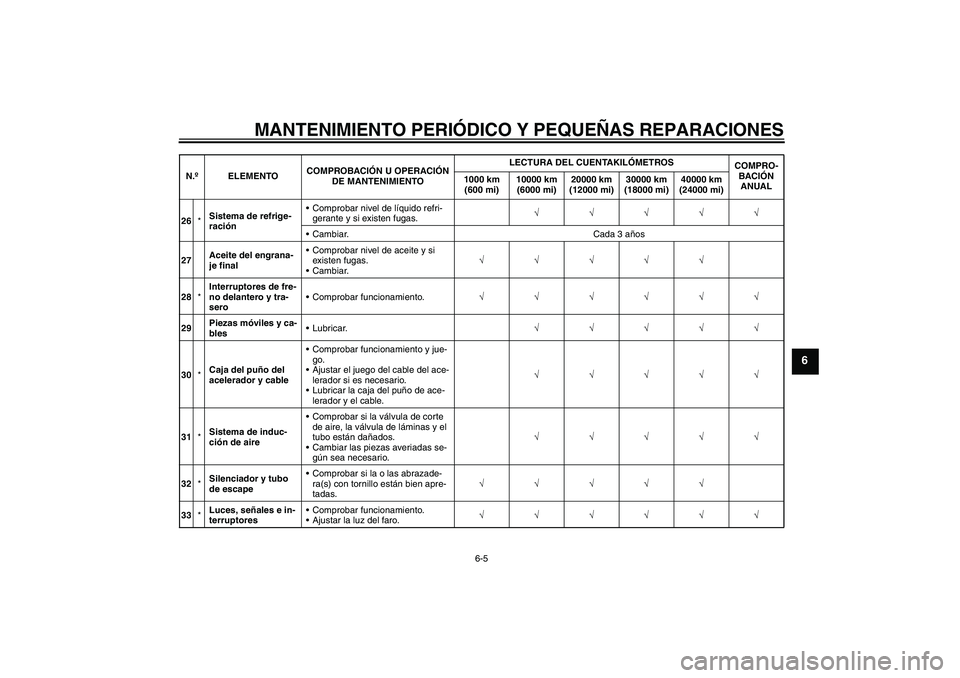

26*Sistema de refrige-
raciónComprobar nivel de líquido refri-
gerante y si existen fugas.√√√√√
Cambiar. Cada 3 años
27Aceite del engrana-
je finalComprobar nivel de aceite y si
existen fugas.
Cambiar.√√√√√
28*Interruptores de fre-
no delantero y tra-
seroComprobar funcionamiento.√√√√√√
29Piezas móviles y ca-
blesLubricar.√√√√√
30*Caja del puño del
acelerador y cableComprobar funcionamiento y jue-
go.
Ajustar el juego del cable del ace-
lerador si es necesario.
Lubricar la caja del puño de ace-
lerador y el cable.√√√√√
31*Sistema de induc-
ción de aireComprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
Cambiar las piezas averiadas se-
gún sea necesario.√√√√√
32*Silenciador y tubo
de escapeComprobar si la o las abrazade-
ra(s) con tornillo están bien apre-
tadas.√√√√√
33*Luces, señales e in-
terruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2D2S2S0.book Page 5 Thursday, October 11, 2007 9:15 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6
SAU40550
NOTA:

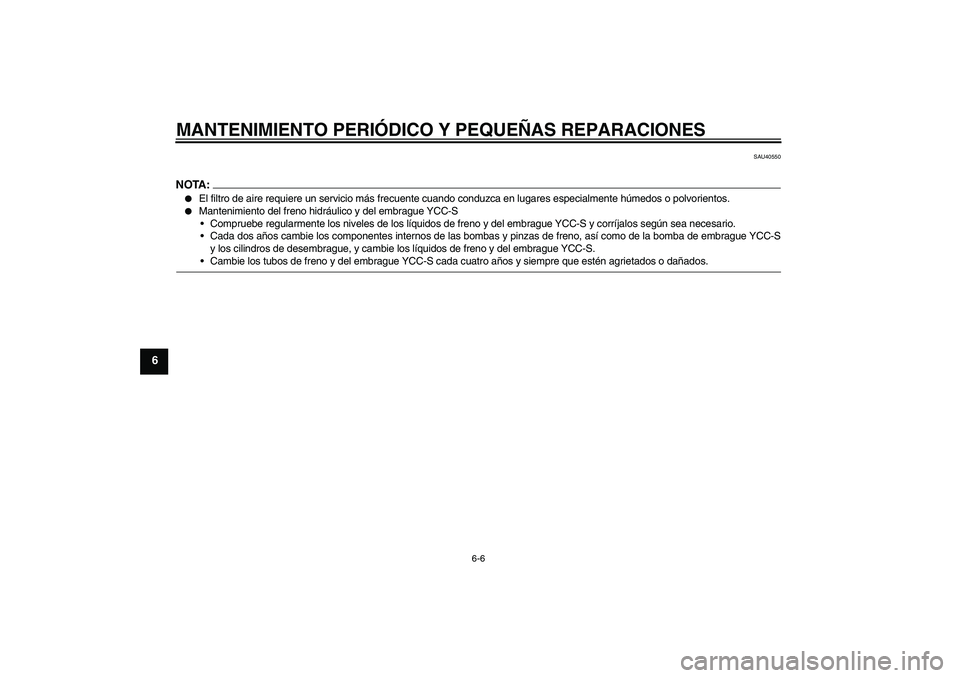

El filtro de aire requiere un servicio más frecuente cuando conduzca en lugares especialmente húmedos o polvorientos.


Mantenimiento del freno hidráulico y del embrague YCC-S
Compruebe regularmente los niveles de los líquidos de freno y del embrague YCC-S y corríjalos según sea necesario.
Cada dos años cambie los componentes internos de las bombas y pinzas de freno, así como de la bomba de embrague YCC-S
y los cilindros de desembrague, y cambie los líquidos de freno y del embrague YCC-S.Cambie los tubos de freno y del embrague YCC-S cada cuatro años y siempre que estén agrietados o dañados.
U2D2S2S0.book Page 6 Thursday, October 11, 2007 9:15 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6
SAU18771

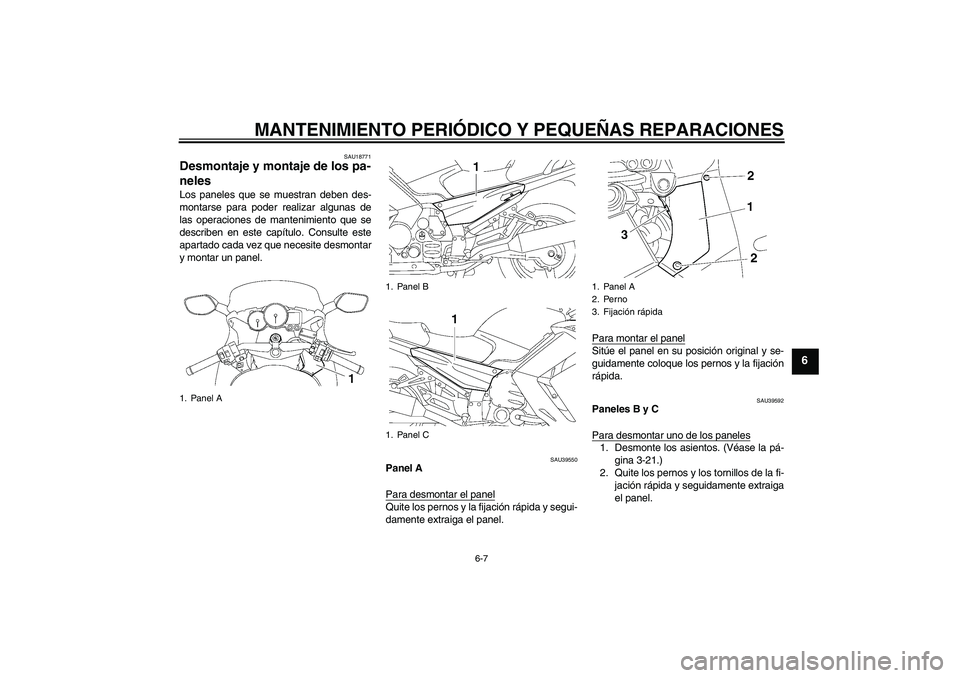

Desmontaje y montaje de los pa-
neles Los paneles que se muestran deben des-
montarse para poder realizar algunas de
las operaciones de mantenimiento que se
describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar
y montar un panel.
SAU39550
Panel A
Para desmontar el panelQuite los pernos y la fijación rápida y segui-
damente extraiga el panel.Para montar el panel
Sitúe el panel en su posición original y se-
guidamente coloque los pernos y la fijación
rápida.
SAU39592
Paneles B y C
Para desmontar uno de los paneles1. Desmonte los asientos. (Véase la pá-
gina 3-21.)
2. Quite los pernos y los tornillos de la fi-
jación rápida y seguidamente extraiga
el panel.
1. Panel A
1. Panel B
1. Panel C
1. Panel A
2. Perno
3. Fijación rápida
U2D2S2S0.book Page 7 Thursday, October 11, 2007 9:15 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6
Para montar el panel1. Coloque el panel en su posición origi-
nal y seguidamente coloque los per-
nos y los tornillos de la fijación rápida.
2. Monte los asientos.
SAU19642

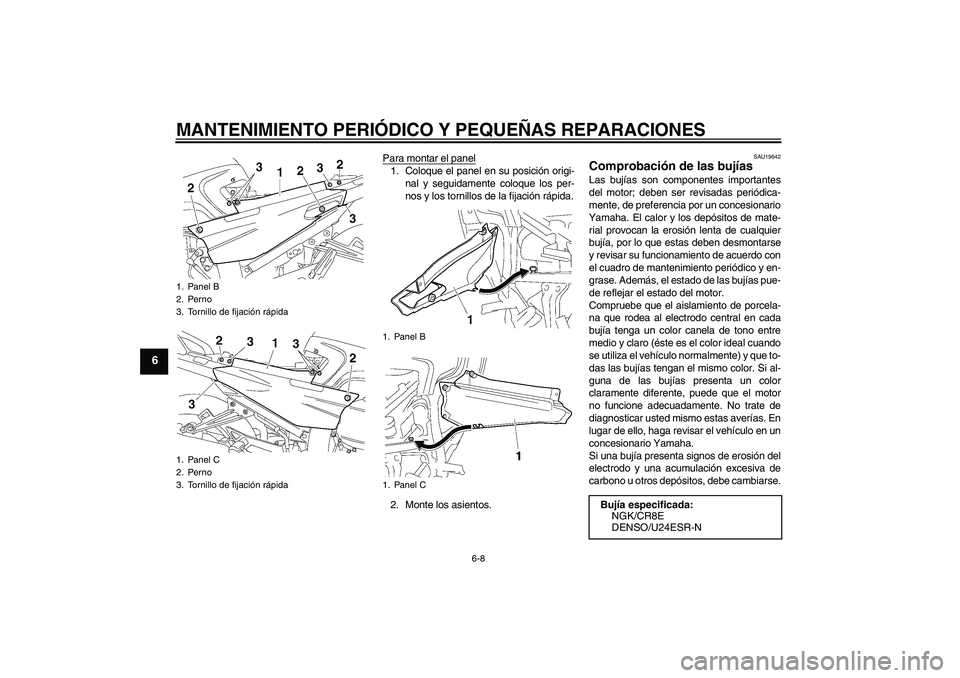

Comprobación de las bujías Las bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la erosión lenta de cualquier
bujía, por lo que estas deben desmontarse
y revisar su funcionamiento de acuerdo con
el cuadro de mantenimiento periódico y en-
grase. Además, el estado de las bujías pue-
de reflejar el estado del motor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiarse.
1. Panel B
2. Perno
3. Tornillo de fijación rápida
1. Panel C
2. Perno
3. Tornillo de fijación rápida
1. Panel B
1. Panel C
Bujía especificada:
NGK/CR8E
DENSO/U24ESR-N
U2D2S2S0.book Page 8 Thursday, October 11, 2007 9:15 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6
Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTA:Si no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar la bujía con el parespecificado tan pronto como sea posible.
SAU19883
Aceite del motor y cartucho del
filtro de aceite Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los intervalos que se especifi-
can en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el nivel de aceite del
motor
1. Coloque el vehículo sobre el caballete
central.NOTA :
Verifique que el vehículo se encuentre en
posición vertical para comprobar el nivel de
aceite. Si está ligeramente inclinada haciaun lado, la lectura puede resultar errónea.
2. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
3. Espere unos minutos para que el acei-
te se asiente y seguidamente observe
el nivel por la mirilla del nivel de aceite
situada en el lado inferior izquierdo del
cárter.NOTA:El aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo.
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.7–0.8 mm (0.028–0.031 in)
Par de apriete:
Bujía:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U2D2S2S0.book Page 9 Thursday, October 11, 2007 9:15 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6

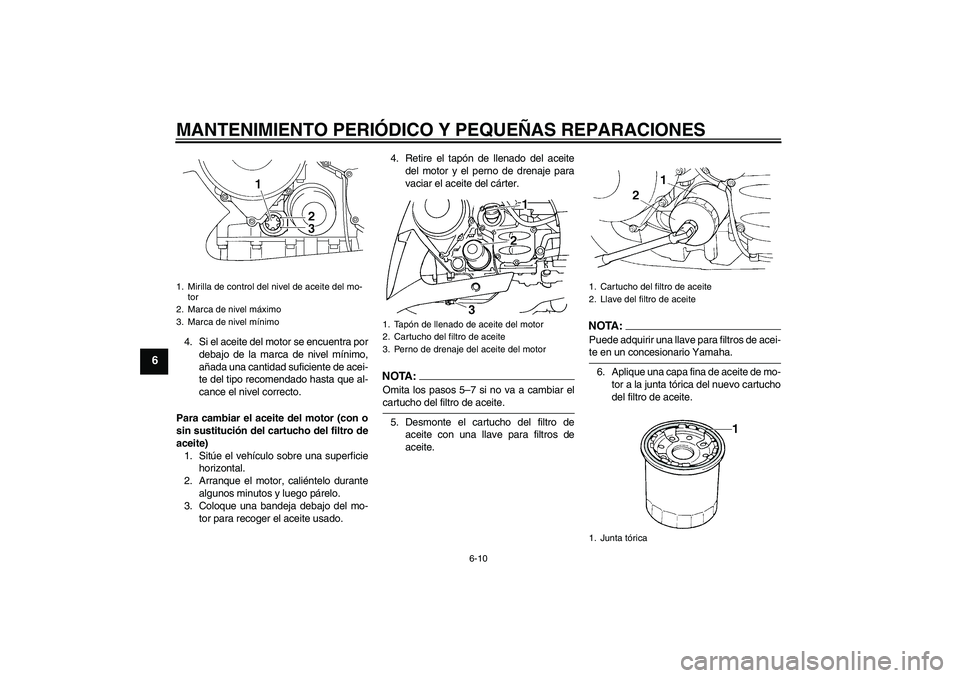

4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de acei-
te del tipo recomendado hasta que al-
cance el nivel correcto.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro de
aceite)
1. Sitúe el vehículo sobre una superficie
horizontal.
2. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
3. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.4. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter.
NOTA:Omita los pasos 5–7 si no va a cambiar elcartucho del filtro de aceite.
5. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.
NOTA:Puede adquirir una llave para filtros de acei-te en un concesionario Yamaha.
6. Aplique una capa fina de aceite de mo-
tor a la junta tórica del nuevo cartucho
del filtro de aceite.
1. Mirilla de control del nivel de aceite del mo-
tor
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Tapón de llenado de aceite del motor
2. Cartucho del filtro de aceite
3. Perno de drenaje del aceite del motor
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite
1. Junta tórica
U2D2S2S0.book Page 10 Thursday, October 11, 2007 9:15 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
6
NOTA:Verifique que la junta tórica quede bienasentada.

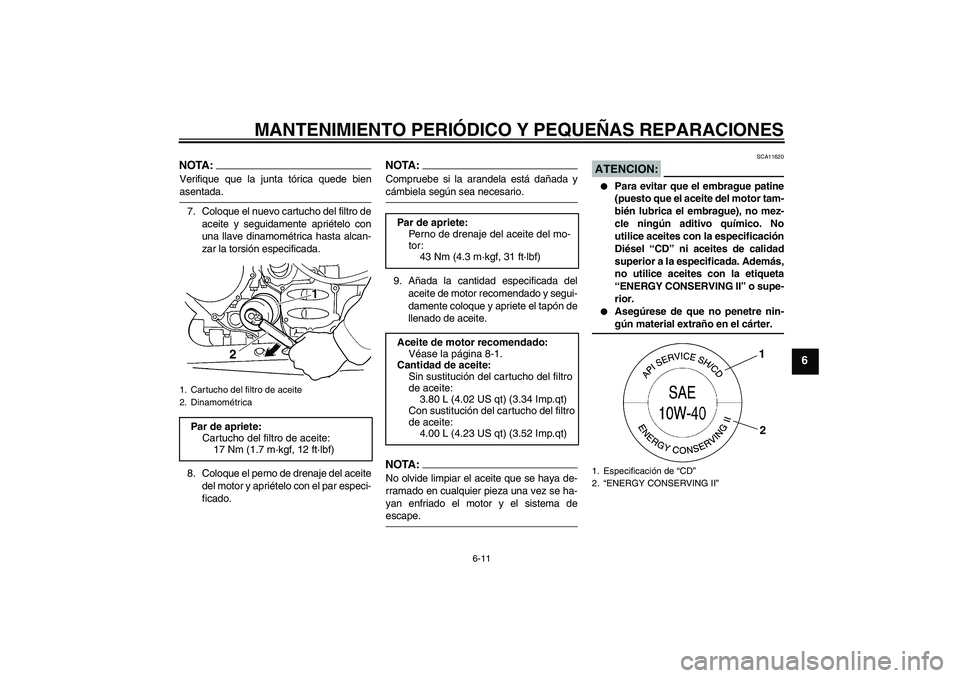

7. Coloque el nuevo cartucho del filtro de
aceite y seguidamente apriételo con
una llave dinamométrica hasta alcan-
zar la torsión especificada.
8. Coloque el perno de drenaje del aceite
del motor y apriételo con el par especi-
ficado.
NOTA:Compruebe si la arandela está dañada ycámbiela según sea necesario.
9. Añada la cantidad especificada del
aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.NOTA:No olvide limpiar el aceite que se haya de-
rramado en cualquier pieza una vez se ha-
yan enfriado el motor y el sistema deescape.
ATENCION:
SCA11620


Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
Diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.


Asegúrese de que no penetre nin-gún material extraño en el cárter.
1. Cartucho del filtro de aceite
2. DinamométricaPar de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro
de aceite:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Con sustitución del cartucho del filtro
de aceite:
4.00 L (4.23 US qt) (3.52 Imp.qt)
1. Especificación de “CD”
2.“ENERGY CONSERVING II”
1
2
U2D2S2S0.book Page 11 Thursday, October 11, 2007 9:15 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
6
10. Arranque el motor y déjelo al ralentí
durante algunos minutos mientras
comprueba si existe alguna fuga de
aceite. Si pierde aceite, pare inmedia-
tamente el motor y averigüe la causa.NOTA :
Si el nivel de aceite es suficiente, la luz de
advertencia del nivel de aceite del motor
debe apagarse después de arrancar el mo-tor.ATENCION:
SCA10400
Si la luz de aviso de nivel de aceite par-
padea o permanece encendida, pare in-
mediatamente el motor y haga revisar elvehículo en un concesionario Yamaha.
11. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
SAU20014

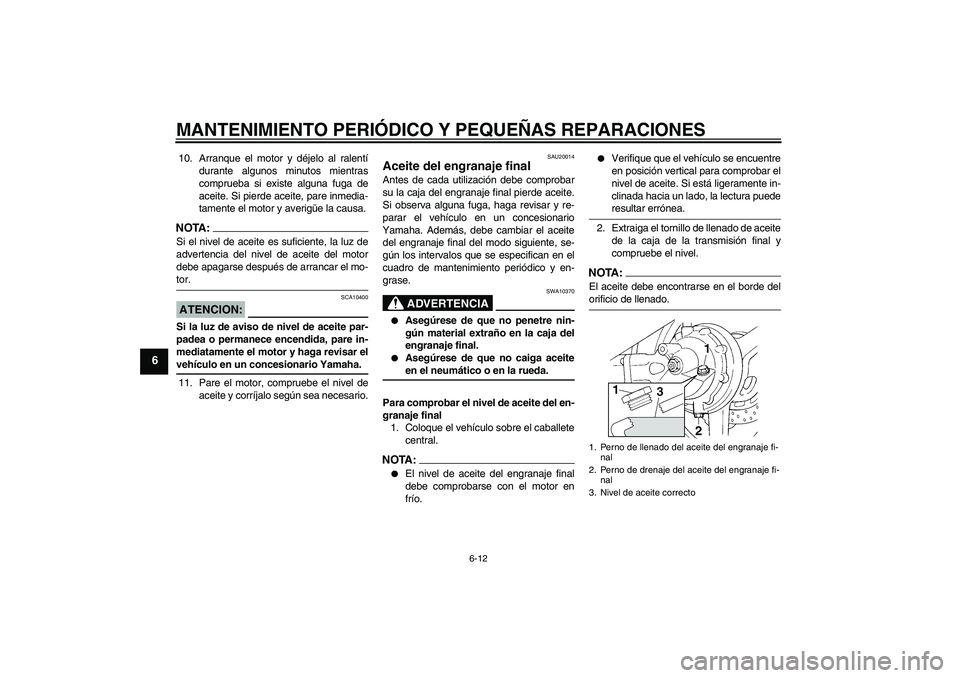

Aceite del engranaje final Antes de cada utilización debe comprobar
su la caja del engranaje final pierde aceite.
Si observa alguna fuga, haga revisar y re-
parar el vehículo en un concesionario
Yamaha. Además, debe cambiar el aceite
del engranaje final del modo siguiente, se-
gún los intervalos que se especifican en el
cuadro de mantenimiento periódico y en-
grase.
ADVERTENCIA
SWA10370


Asegúrese de que no penetre nin-
gún material extraño en la caja del
engranaje final.


Asegúrese de que no caiga aceiteen el neumático o en la rueda.
Para comprobar el nivel de aceite del en-
granaje final
1. Coloque el vehículo sobre el caballete
central.
NOTA:

El nivel de aceite del engranaje final
debe comprobarse con el motor en
frío.


Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de aceite. Si está ligeramente in-
clinada hacia un lado, la lectura puederesultar errónea.
2. Extraiga el tornillo de llenado de aceite
de la caja de la transmisión final y
compruebe el nivel.
NOTA:El aceite debe encontrarse en el borde delorificio de llenado.1. Perno de llenado del aceite del engranaje fi-
nal
2. Perno de drenaje del aceite del engranaje fi-
nal
3. Nivel de aceite correcto
U2D2S2S0.book Page 12 Thursday, October 11, 2007 9:15 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
6

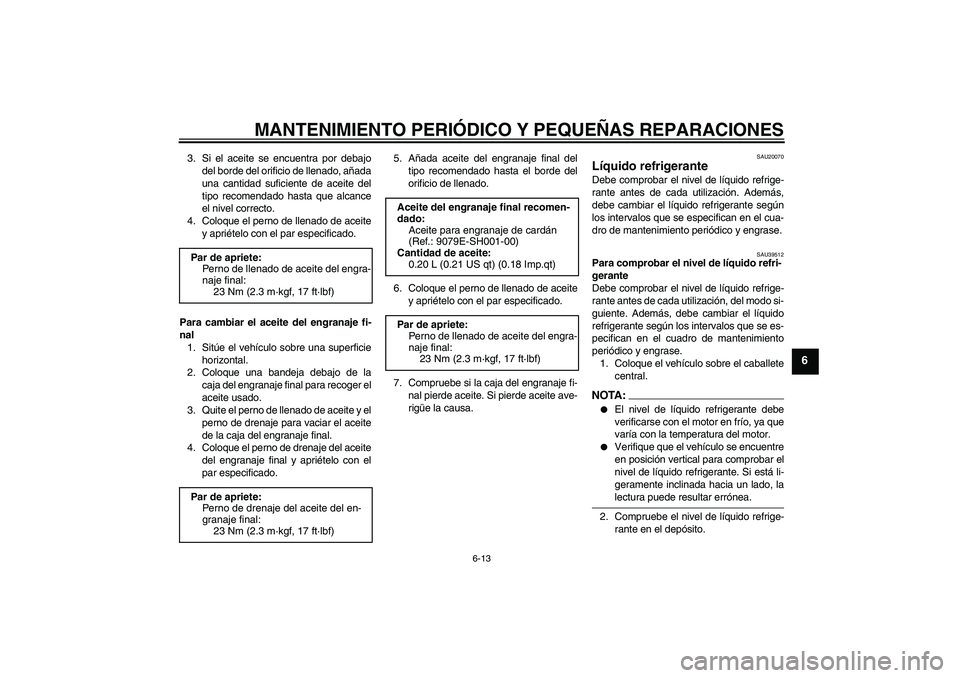

3. Si el aceite se encuentra por debajo
del borde del orificio de llenado, añada
una cantidad suficiente de aceite del
tipo recomendado hasta que alcance
el nivel correcto.
4. Coloque el perno de llenado de aceite
y apriételo con el par especificado.
Para cambiar el aceite del engranaje fi-
nal
1. Sitúe el vehículo sobre una superficie
horizontal.
2. Coloque una bandeja debajo de la
caja del engranaje final para recoger el
aceite usado.
3. Quite el perno de llenado de aceite y el
perno de drenaje para vaciar el aceite
de la caja del engranaje final.
4. Coloque el perno de drenaje del aceite
del engranaje final y apriételo con el
par especificado.5. Añada aceite del engranaje final del
tipo recomendado hasta el borde del
orificio de llenado.
6. Coloque el perno de llenado de aceite
y apriételo con el par especificado.
7. Compruebe si la caja del engranaje fi-
nal pierde aceite. Si pierde aceite ave-
rigüe la causa.
SAU20070
Líquido refrigerante Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU39512
Para comprobar el nivel de líquido refri-
gerante
Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización, del modo si-
guiente. Además, debe cambiar el líquido
refrigerante según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
1. Coloque el vehículo sobre el caballete
central.NOTA :

El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.


Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, lalectura puede resultar errónea.
2. Compruebe el nivel de líquido refrige-
rante en el depósito. Par de apriete:
Perno de llenado de aceite del engra-
naje final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del en-
granaje final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Aceite del engranaje final recomen-
dado:
Aceite para engranaje de cardán
(Ref.: 9079E-SH001-00)
Cantidad de aceite:
0.20 L (0.21 US qt) (0.18 Imp.qt)
Par de apriete:
Perno de llenado de aceite del engra-
naje final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U2D2S2S0.book Page 13 Thursday, October 11, 2007 9:15 AM

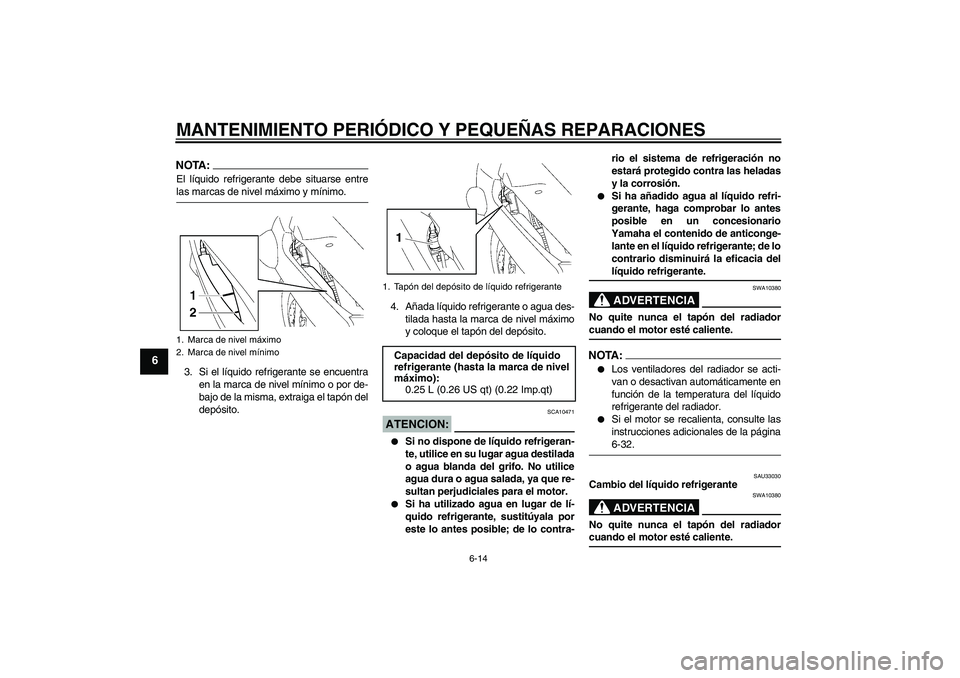

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-14
6
NOTA:El líquido refrigerante debe situarse entrelas marcas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, extraiga el tapón del
depósito.4. Añada líquido refrigerante o agua des-
tilada hasta la marca de nivel máximo
y coloque el tapón del depósito.
ATENCION:
SCA10471


Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.


Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión.


Si ha añadido agua al líquido refri-
gerante, haga comprobar lo antes
posible en un concesionario
Yamaha el contenido de anticonge-
lante en el líquido refrigerante; de lo
contrario disminuirá la eficacia dellíquido refrigerante.ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.NOTA:

Los ventiladores del radiador se acti-
van o desactivan automáticamente en
función de la temperatura del líquido
refrigerante del radiador.


Si el motor se recalienta, consulte las
instrucciones adicionales de la página6-32.
SAU33030
Cambio del líquido refrigerante
ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.
1. Marca de nivel máximo
2. Marca de nivel mínimo
1. Tapón del depósito de líquido refrigerante Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U2D2S2S0.book Page 14 Thursday, October 11, 2007 9:15 AM
